认证码烧写步骤说明
认证码烧写步骤说明
珠海市杰理科技股份有限公司
2020/12/22
版权所有，侵权必究
地址：珠海市吉大石花西路107号9栋综合楼 邮编：519015
电话：0756-6313088 传真：0756-6313081
网站：www.zh-jieli.com
目录
1.应用场景........................................................................................................................................ 3
2.操作步骤........................................................................................................................................ 4
2. 1.修改下载目录isd_config. ini配置文件............................................................................. 4
2. 2.重新生成jl_isd.fw文件..................................................................................................... 6
2. 3.准备认证码烧写数据......................................................................................................... 7
2.4.将FW文件和认证码数据导入到烧写器中..................................................................... 9
2. 5.烧写芯片........................................................................................................................... 12
2. 6.导出认证码....................................................................................................................... 13
3.注意事项...................................................................................................................................... 16
版权所有，侵权必究
1 .应用场景
如果您需要在烧写固件程序的同时烧写认证码（序列号，三元组）等第三方数据，可参考本文步骤导入认证码到烧写器中。
认证码数据需要使用csv文件方式导入，建议认证码最大长度不超过127bytes。
版权所有，侵权必究
2 .操作步骤
2.1.修改下载目录isd_config.ini配置文件

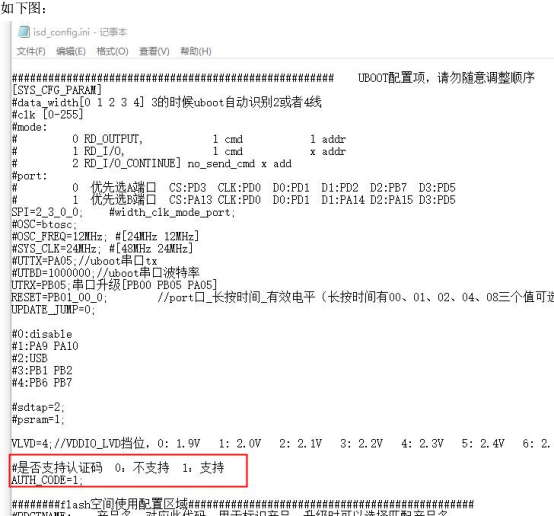

在isd_config. ini文件[SYS_CFG_PARAM]节中增加AUTH_CODE配置项，并设置值为1。
#是否支持认证码 0：不支持 1：支持 AUTH_CODE=1;

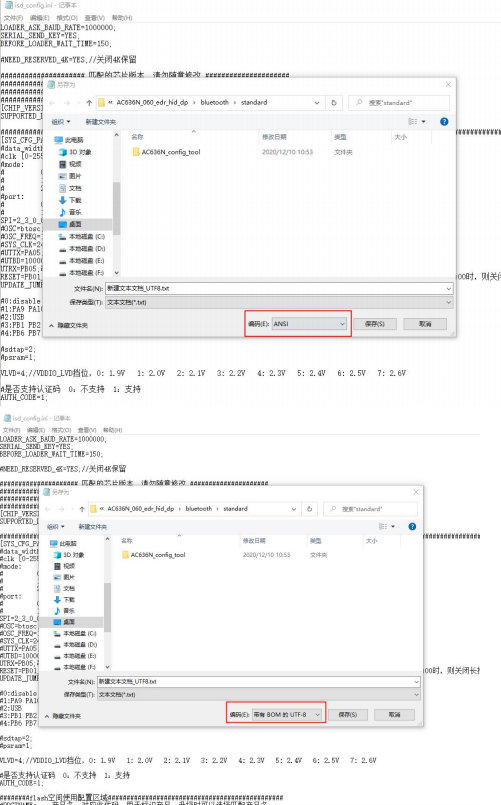

保存isd_config. ini文件的编码方式请使用“ANSI”或者“带有BOM 的UTF-8”，如下图：
版权所有，侵权必究
版权所有，侵权必究
2.2.重新生成jl_isd.fw文件
执行download. bat脚本重新生成jl_isd.fw文件。
版权所有，侵权必究
2.3.准备认证码烧写数据
将认证码数据按一行一值的格式保存到逗号分隔值文件格式（csv）文件中。
图 1

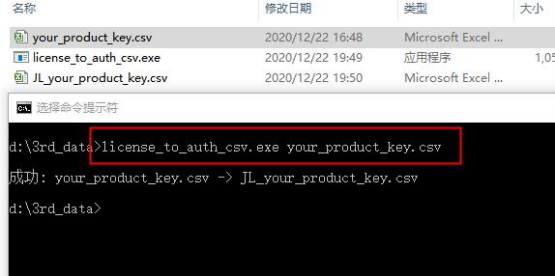

通过license_to_auth_csv.exe转换为烧写器可以识别的格式。如下图：
图 2

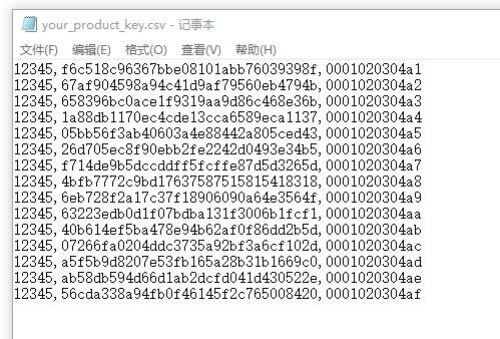

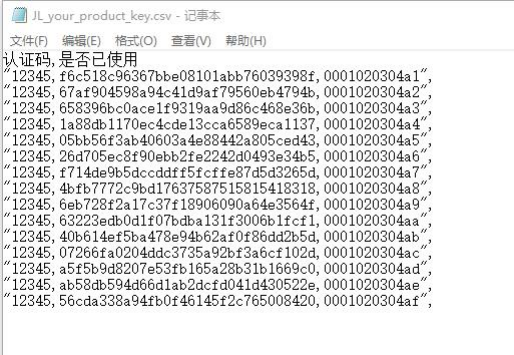

转换后的数据如下图：
版权所有，侵权必究
图 3
版权所有，侵权必究
2.4.将FW文件和认证码数据导入到烧写器中

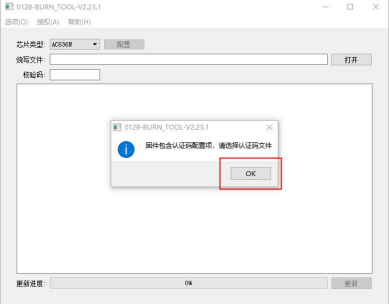

打开烧写器，选择步骤2.2生成的 FW文件。烧写器会提示该FW文件包含认证码配置项。
图 4

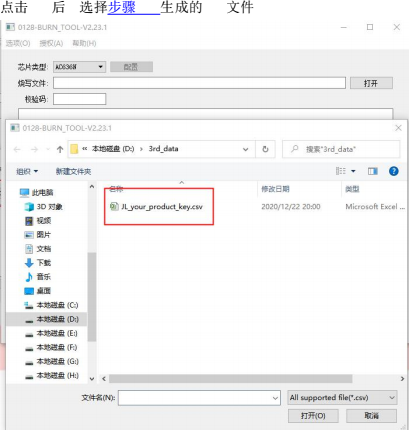

OK ， 2.3 csv 。
图 5
版权所有，侵权必究

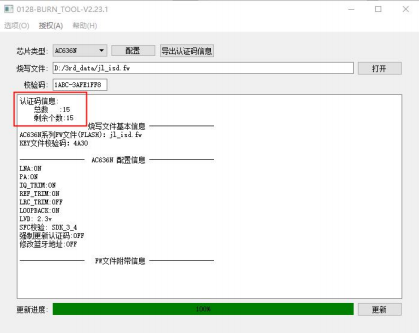

点击“更新”，更新数据到烧写器中，更新成功后会显示相应的认证码信息。
图 6

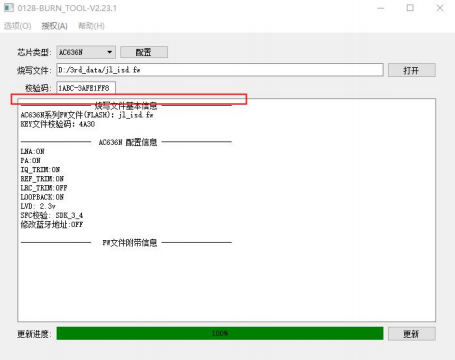

如果在选择csv文件时，点击取消按钮，那么将不会导入认证码数据。更新成功后烧写仅会烧写固件程序。更新成功后，烧写器工具界面上不会有认证码信息(对比图6)，如下图：
图 7
版权所有，侵权必究

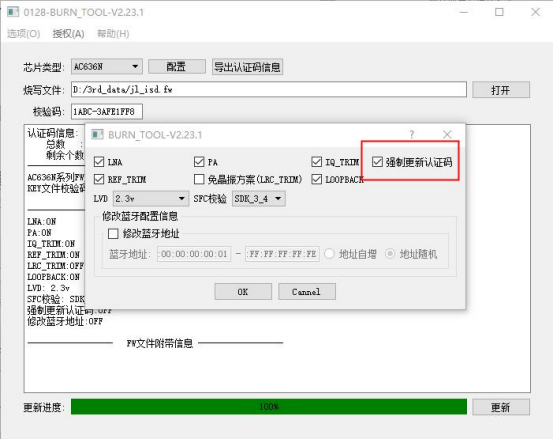

如果芯片已经烧写过认证码，需要重新烧写认证码，请勾选“配置”选项中“强制更新认证码”选项。勾选此选项后，请避免同一芯片重复烧写认证码导致认证码丢失。此选项默认为不勾选（亦是为了防止空片烧写时，重复烧写导致认证码丢失，），如下图：
图 8
版权所有，侵权必究
2.5.烧写芯片

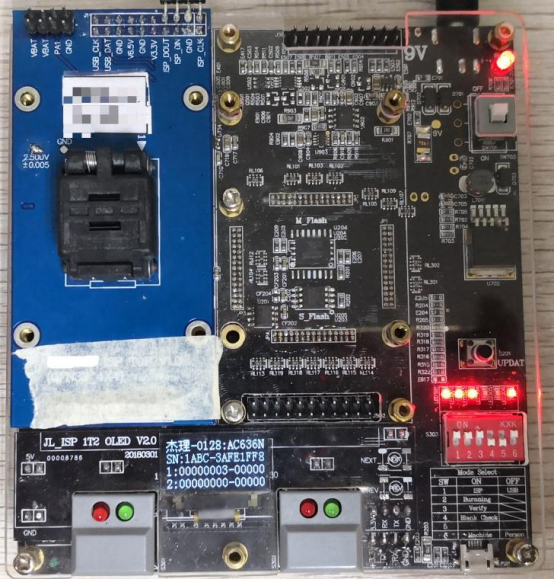

按照正常步骤烧写芯片。
图 9
版权所有，侵权必究
2.6.导出认证码

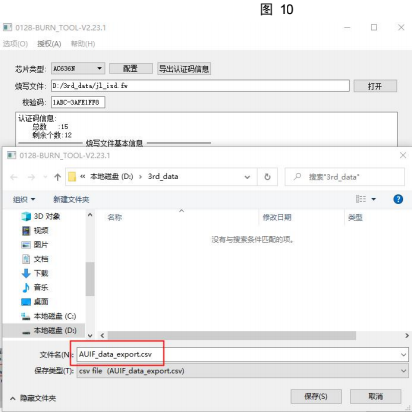

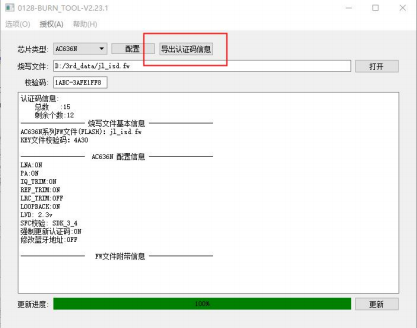

如果需要查看烧写器中的认证码，可以点击烧写器“导出认证码信息”按钮，导出烧写器中的认证码。
图 11
版权所有，侵权必究

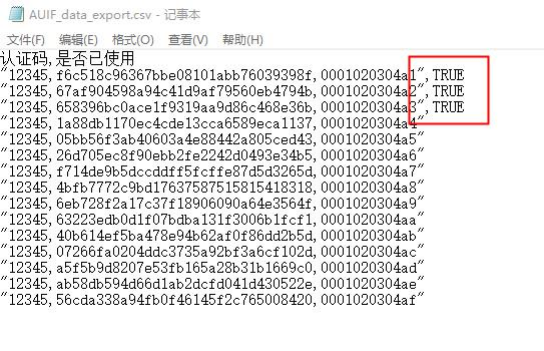

已经烧写到芯片中的认证码会在导出的文件中标识为已经使用，如下图：
图 12
版权所有，侵权必究

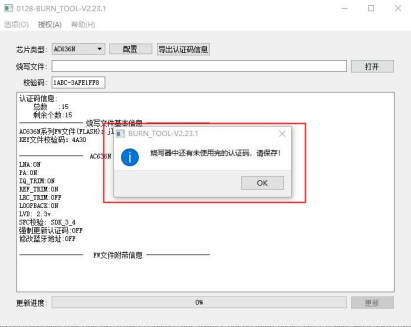

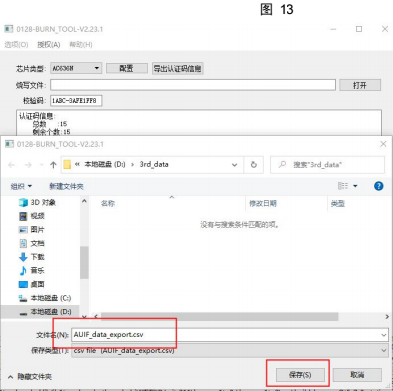

如果在认证码未使用完时，又更新烧写文件， 那么烧写器为了避免认证码丢失会提示还有未使用完的认证码。 点击OK按钮后会弹框要求保存（请妥善保存此导出文件）， 如下图：
图 14
如果不保存，那么将无法更新烧写文件。
版权所有，侵权必究
3 .注意事项
为避免认证码烧写管理问题，建议
1.每台烧写器导入认证码时，请导入合理数量的认证码，并且烧写完所有认证码后再更新烧写文件。如每次烧录满足此条件，可以忽略后面的建议。
2.如果确实需要在认证码未烧录完时更换烧写文件，请自行管理好导出的认证码文件。当再次需要烧录之前未烧录完的认证码，为了避免认证码重复烧写或者丢失，请仔细检查导入的认证码文件。
