CMWRUN测试流程
R&S CMW run 使用简介
Zhuhai Jieli Technology Co.,LTD
Version：1.0
Date：2022.06.30
目录
TOC \o "1-2" \h \u HYPERLINK \l _Toc16247 一、 软件安装 PAGEREF _Toc16247 \h 3
HYPERLINK \l _Toc30270 二、 CMWrun与CMW500的连接 PAGEREF _Toc30270 \h 7
HYPERLINK \l _Toc23797 三、 导入License PAGEREF _Toc23797 \h 10
HYPERLINK \l _Toc14236 四、 CMWrun测试项目的设置 PAGEREF _Toc14236 \h 14
HYPERLINK \l _Toc11117 五、 测试样机与CMW500的连接 PAGEREF _Toc11117 \h 16
HYPERLINK \l _Toc29722 六、 运行CMWrun PAGEREF _Toc29722 \h 20

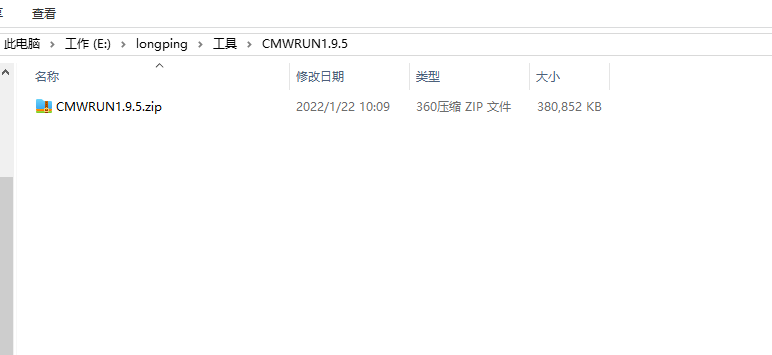

- 软件安装 我们以CMWRUN1.9.5版本为例，先下载或拷贝CMWRUN1.9.5版本的安装压缩包。

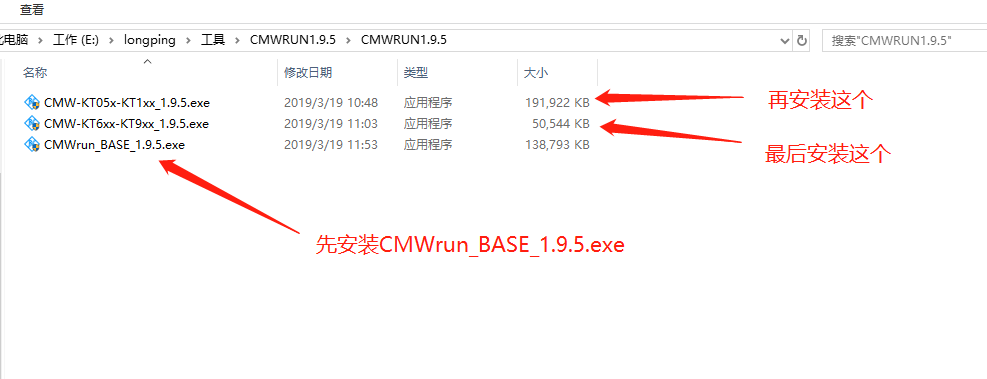

将压缩包解压后，会有3个应用程序，我们先安装CMWrun_BASE_1.9.5.exe，再安装CMW-KT05x-KT1xx_1.9.5.exe，最后安装CMW-KT6xx-KT9xx_1.9.5.exe。

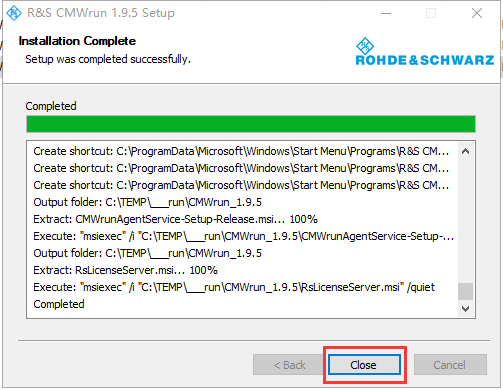

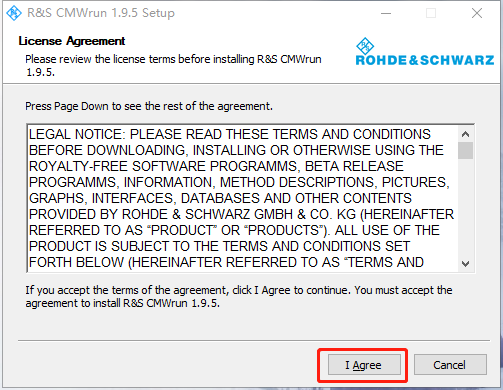

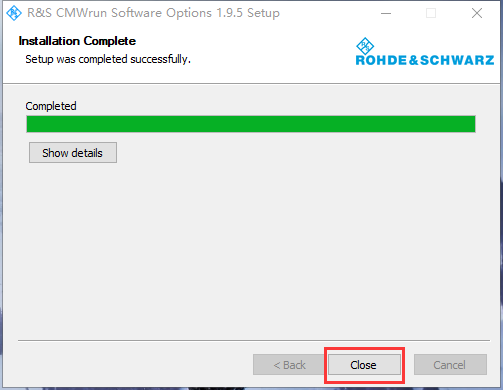

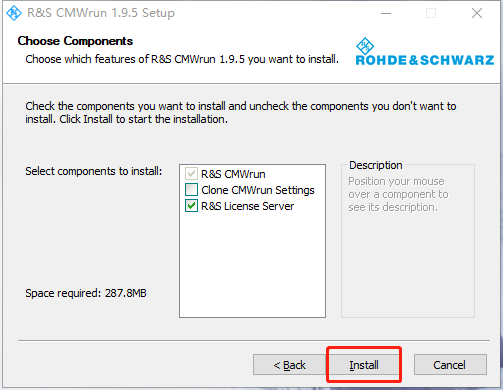

1、双击打开CMWrun_BASE_1.9.5.exe进行安装，安装完成后点击close按钮结束安装。
安装完成后桌面出现R&S CMWrun 1.9.5 .exe图标
。

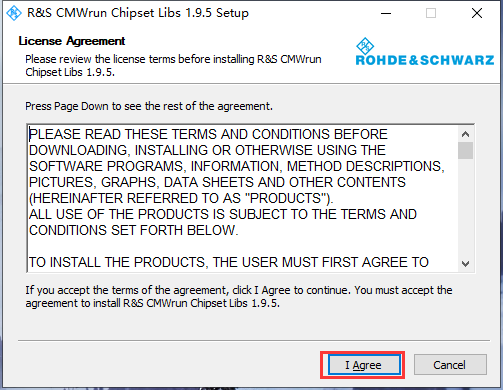

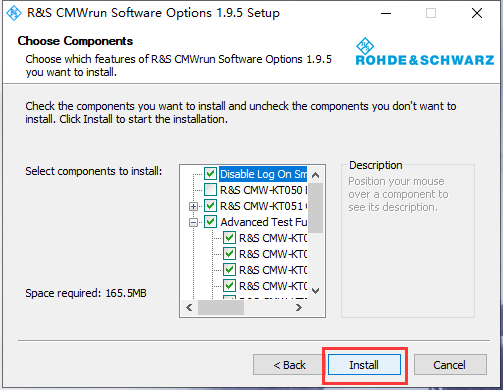

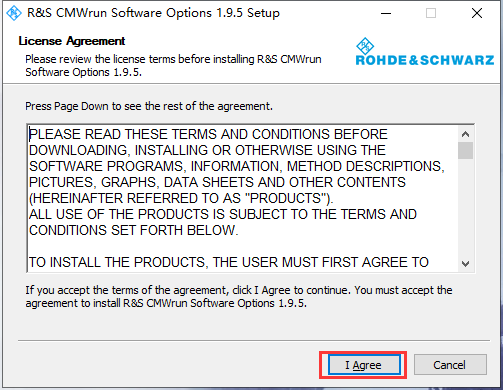

2、双击打开CMW-KT05x-KT1xx_1.9.5.exe进行安装，安装完成后点击close按钮结束安装。

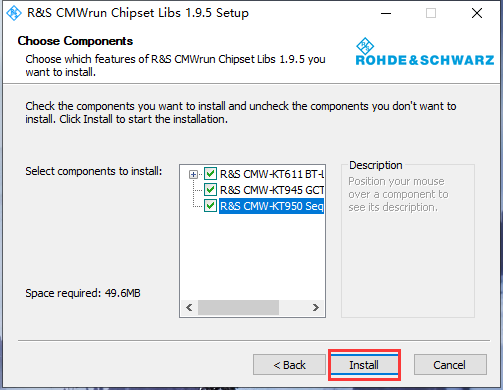

3、双击打开CMW-KT6xx-KT9xx_1.9.5.exe进行安装，安装完成后点击close按钮结束安装。
- CMWrun与CMW500的连接 CMWrun主要有三种方式来控制仪器：LAN、GPIO、USB。这里我们推荐使用LAN来控制，使用网线通过局域网来连接PC和CMW500，方便各个工位都可以进行测试。具体步骤如下：
1、将网线插入CMW500的前面的LAN接口

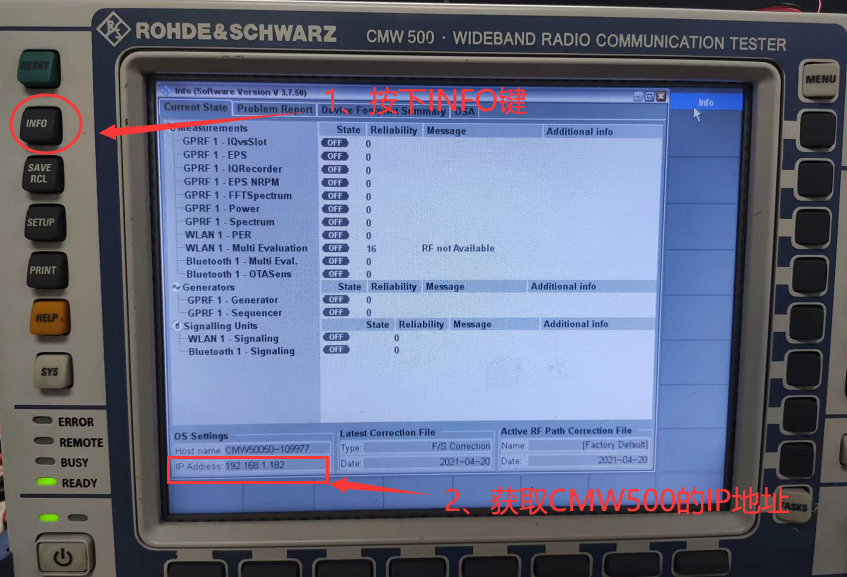

2、按一下CMW500的INFO键，获取CMW500的IP地址，并记录下来，需要将此IP地址填入CMWrun中。如下图：

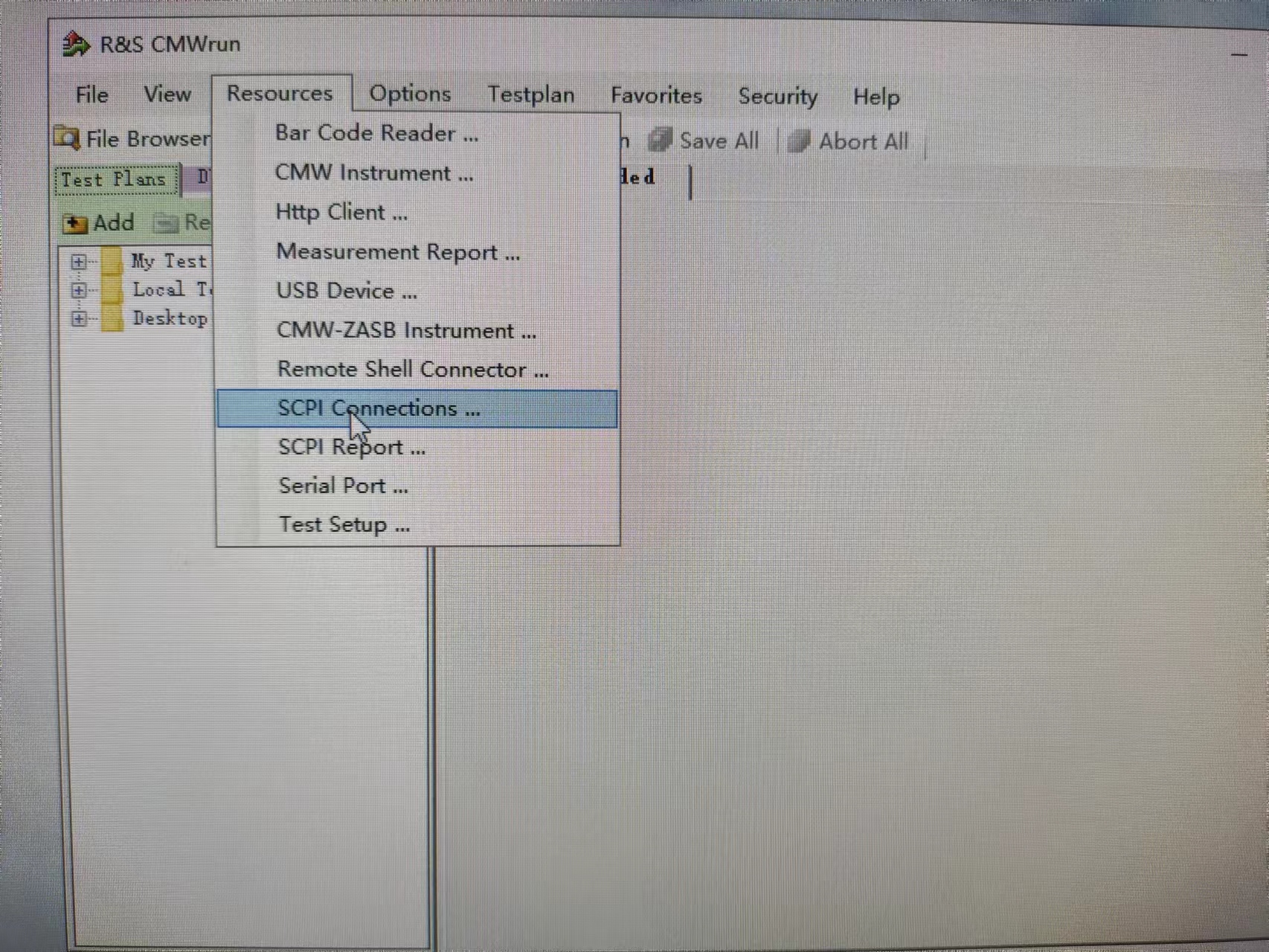

运行CMW run，设置其与CMW500连接。点击菜单：resource→SCPI connections，如下图：

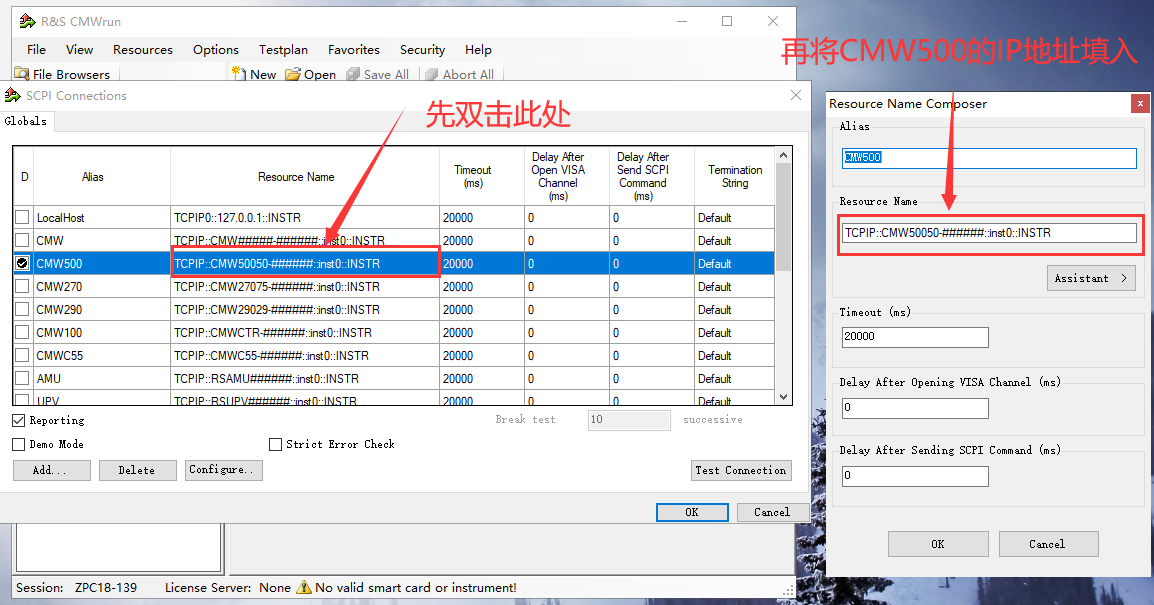

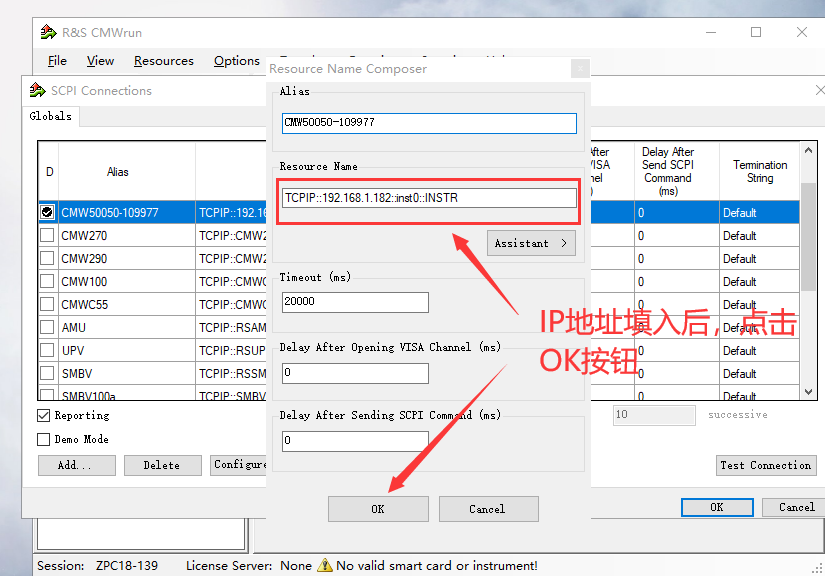

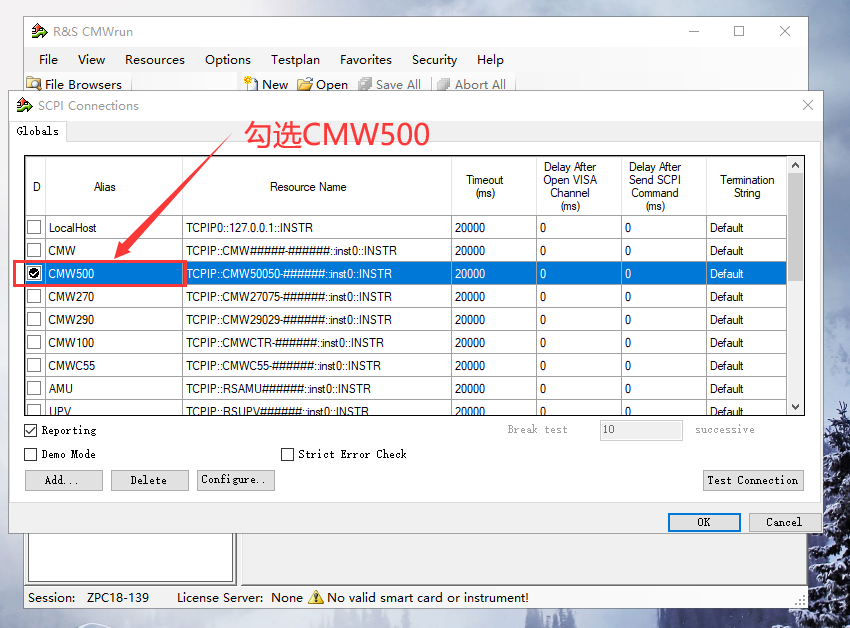

选择CMW500，并将CMW500仪器的IP地址填入，再点击OK按钮。如下图：

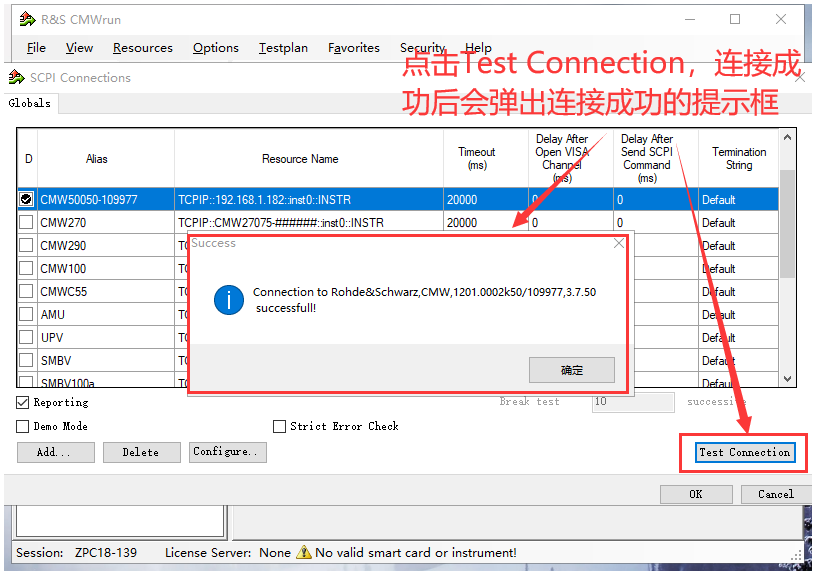

5、点击Test Connection，连接成功后会弹出连接成功的提示框。就表示CMWrun与CMW500连接成功了。

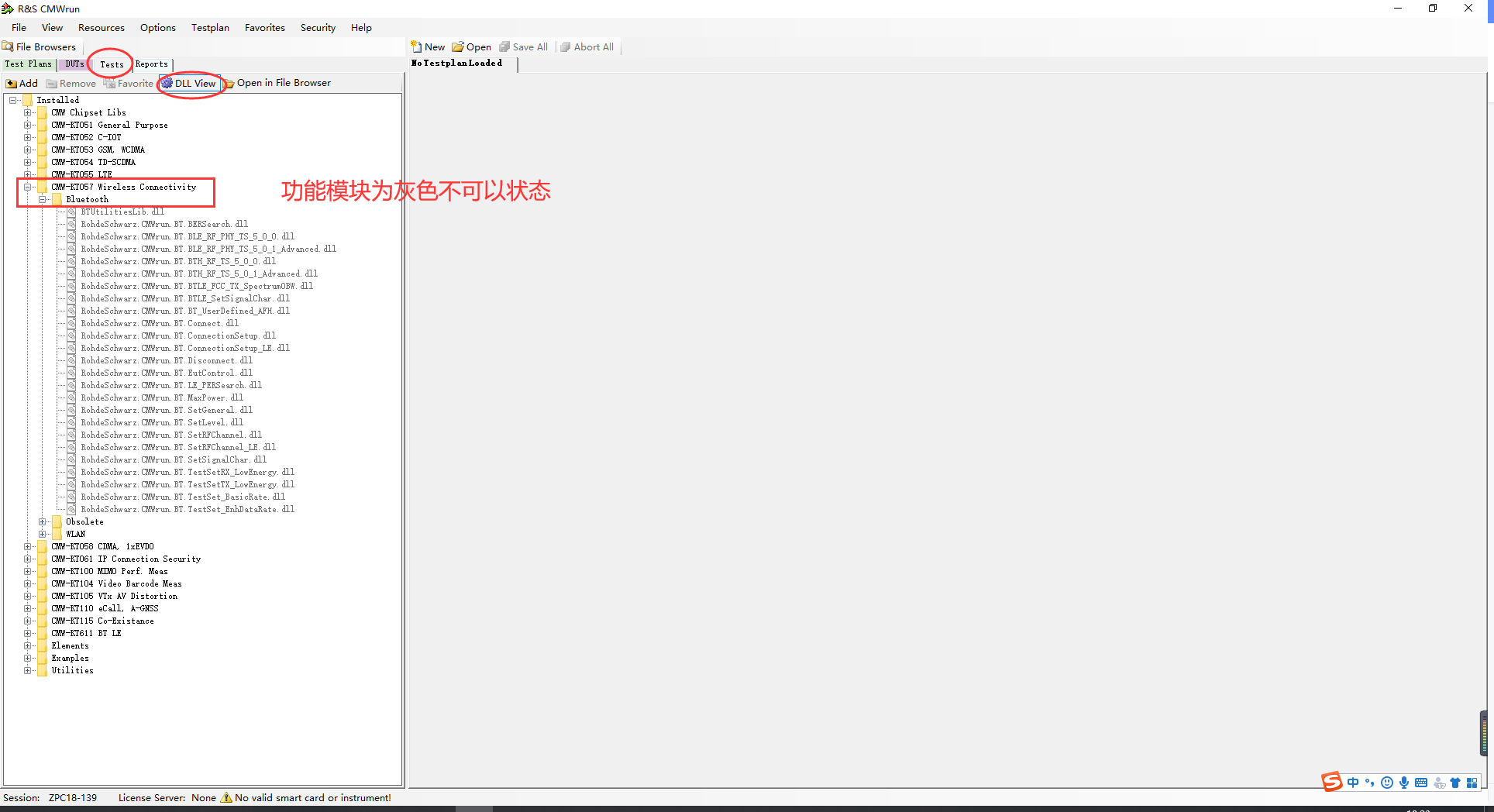

- 导入License 1、CWM中如果没有支持CMWrun的License，则CMWrun界面中的test处的功能模块为灰色不可以状态，操作为：点击Tests→DLL View→CMW KT057→Bluetooth，如下图：

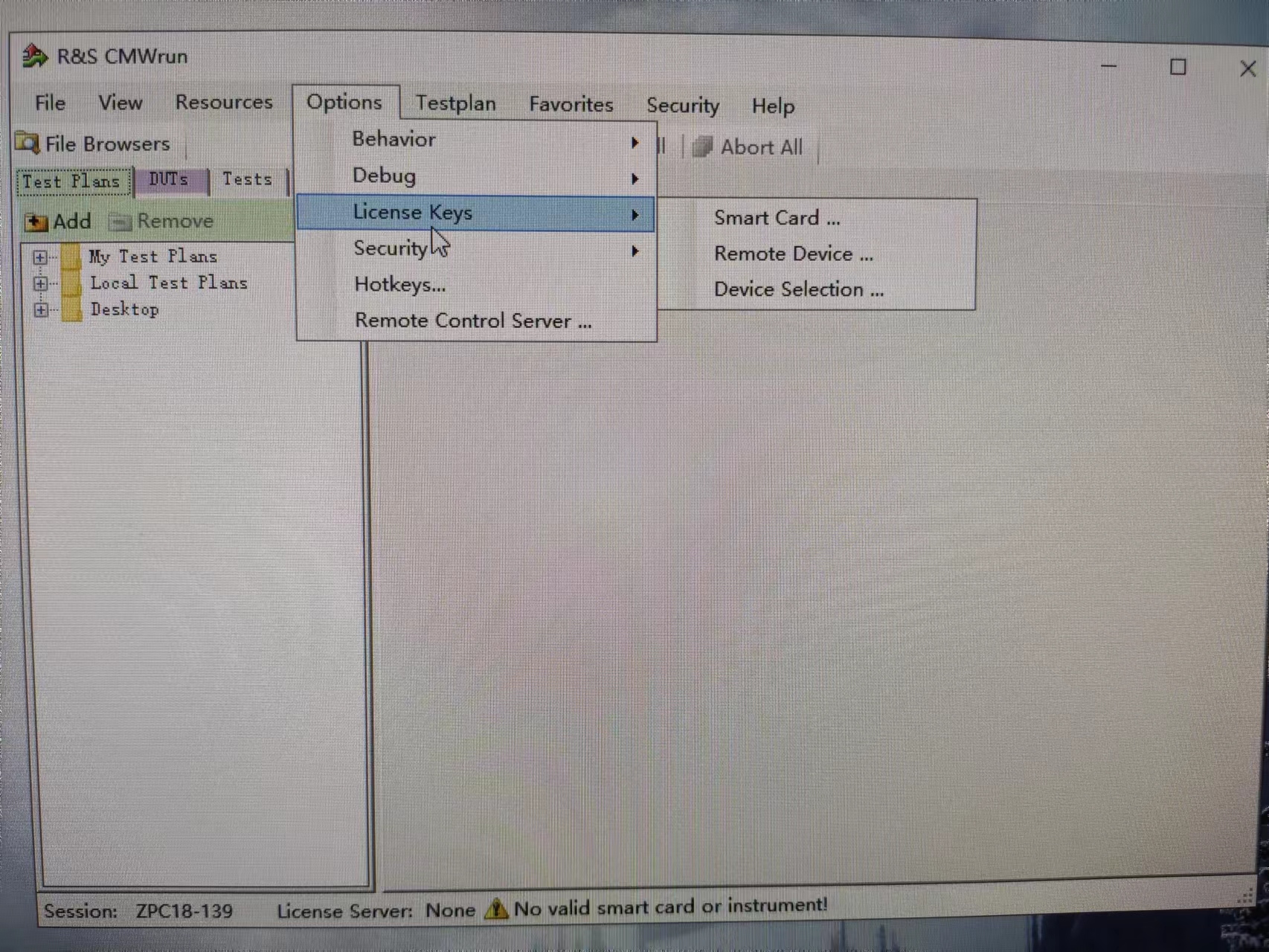

2、CWM中有支持CMWrun的License，就需要在测试前导入License Keys。具体操作为：点击Options→License Keys→Remote Device...

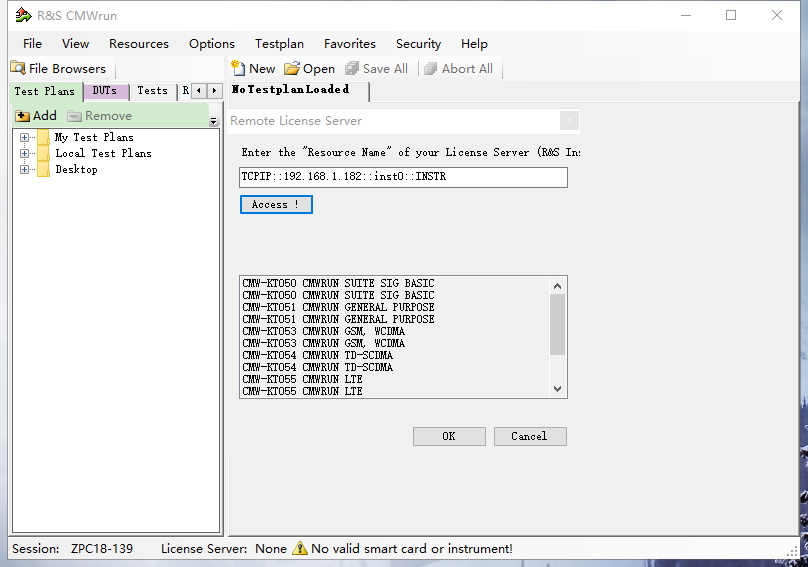

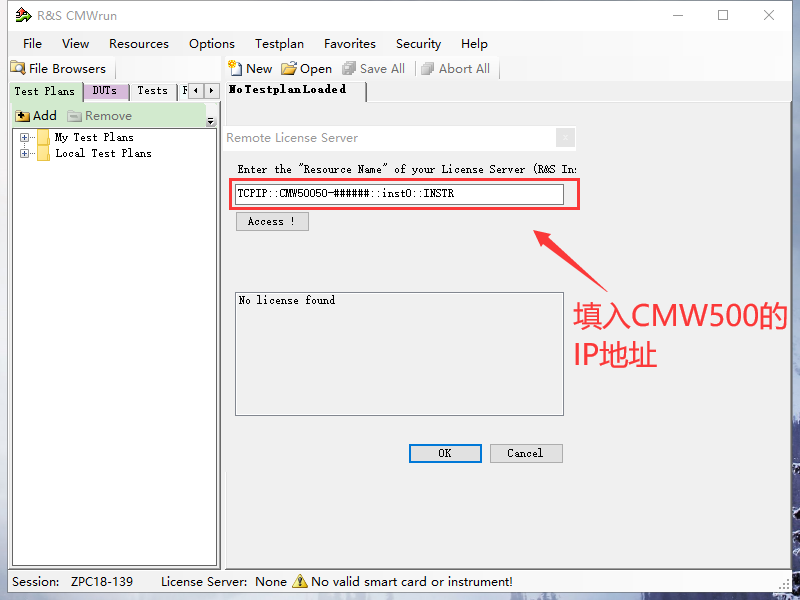

在新弹出的对话框中将CMW500的IP地址填入，再点击Access，稍等一会就能读取到CMW500中的功能模块。

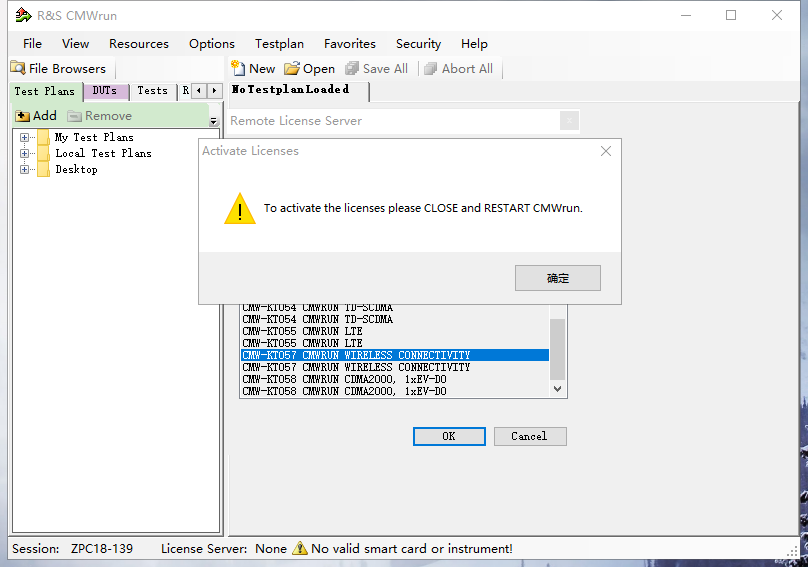

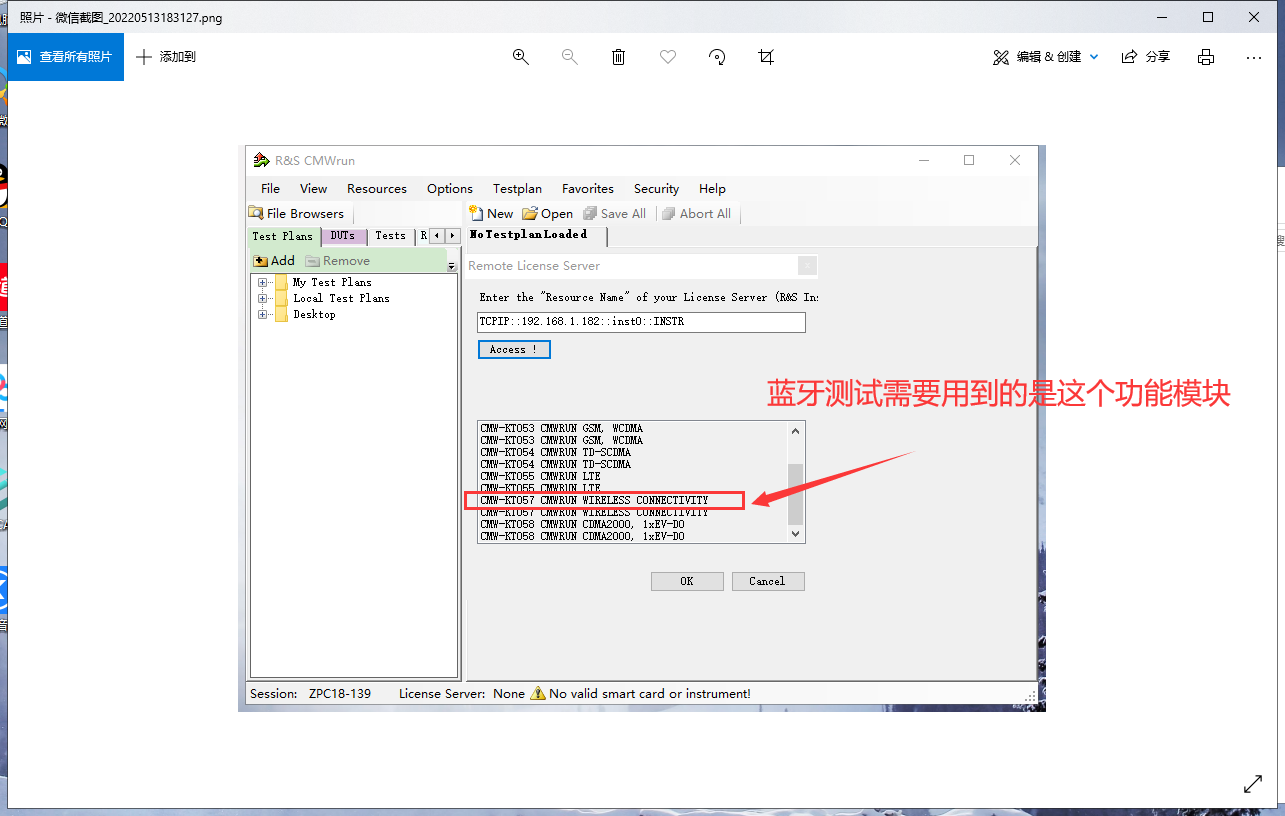

选择CMW-KT057模块，并点击OK。弹出对话框，提示功能模块添加成功，请关闭CMWrun并再次重新启动CMWrun。

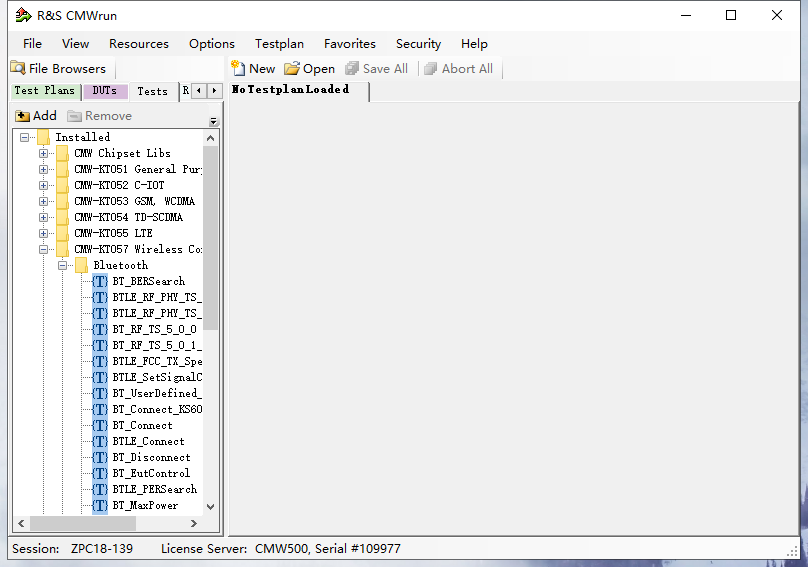

重启CMWrun后，点击Tests→DLL View→CMW KT057→Bluetooth，可以看到功能模块为蓝色可用状态，如下图：
- CMWrun测试项目的设置

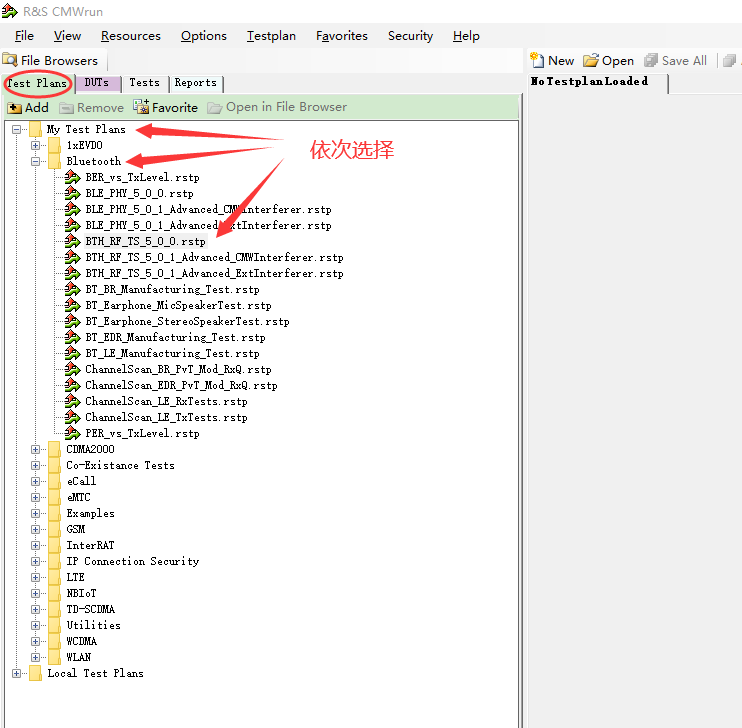

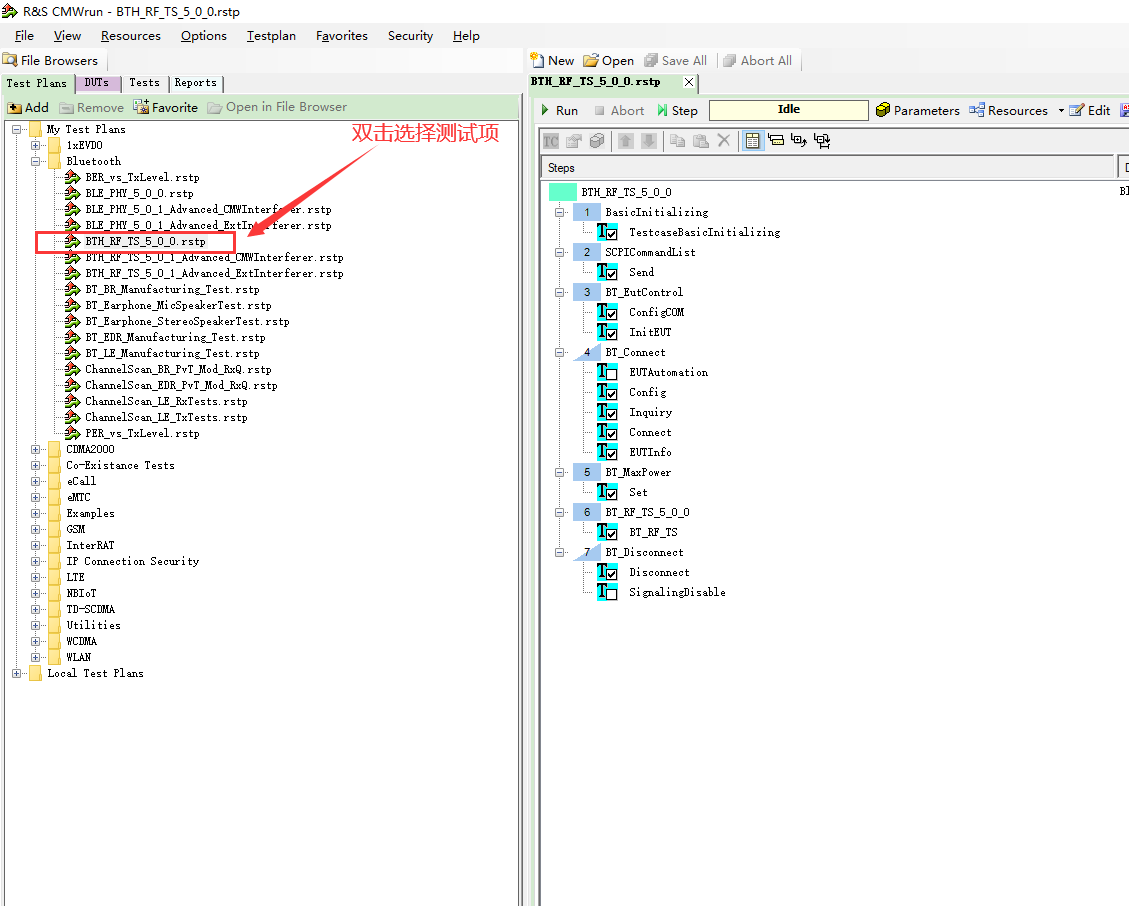

- 选择测试项：

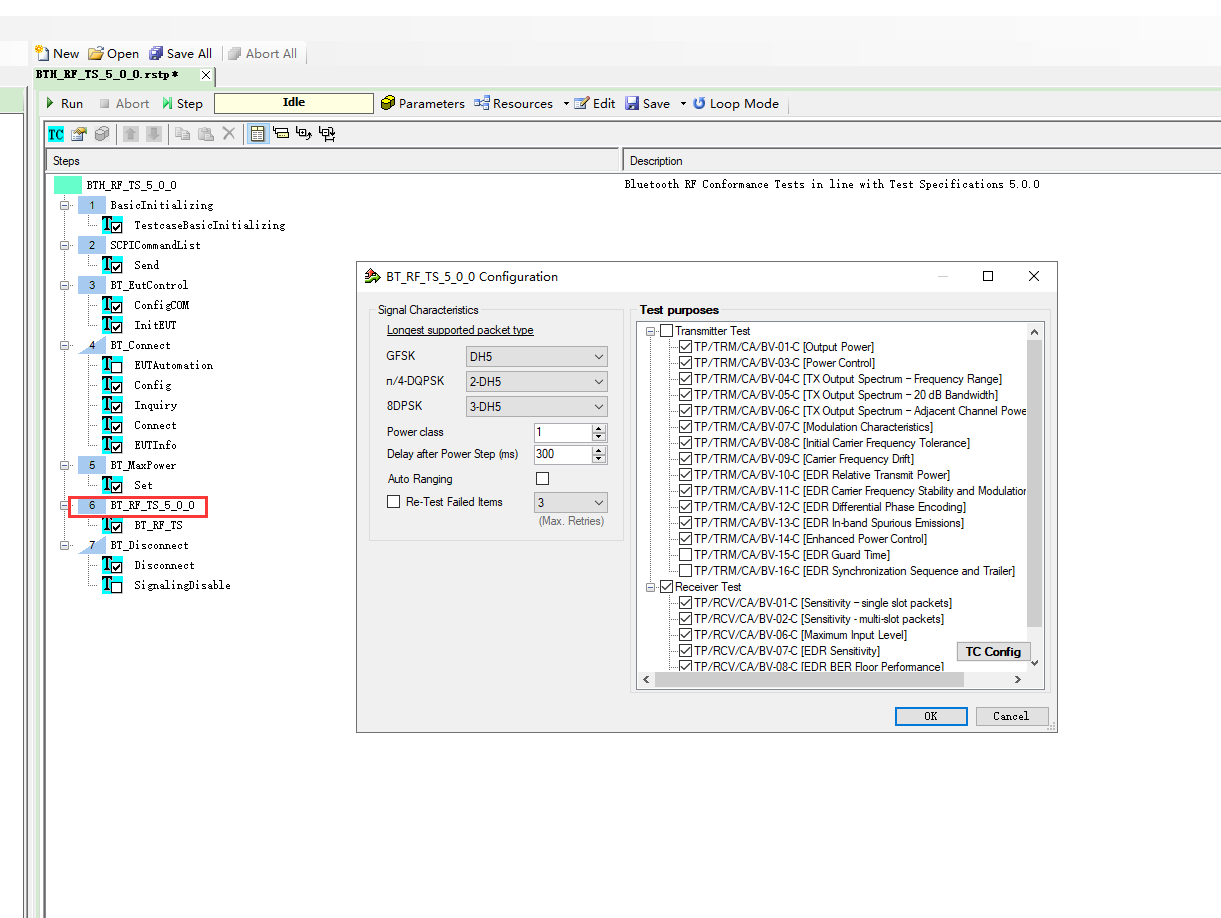

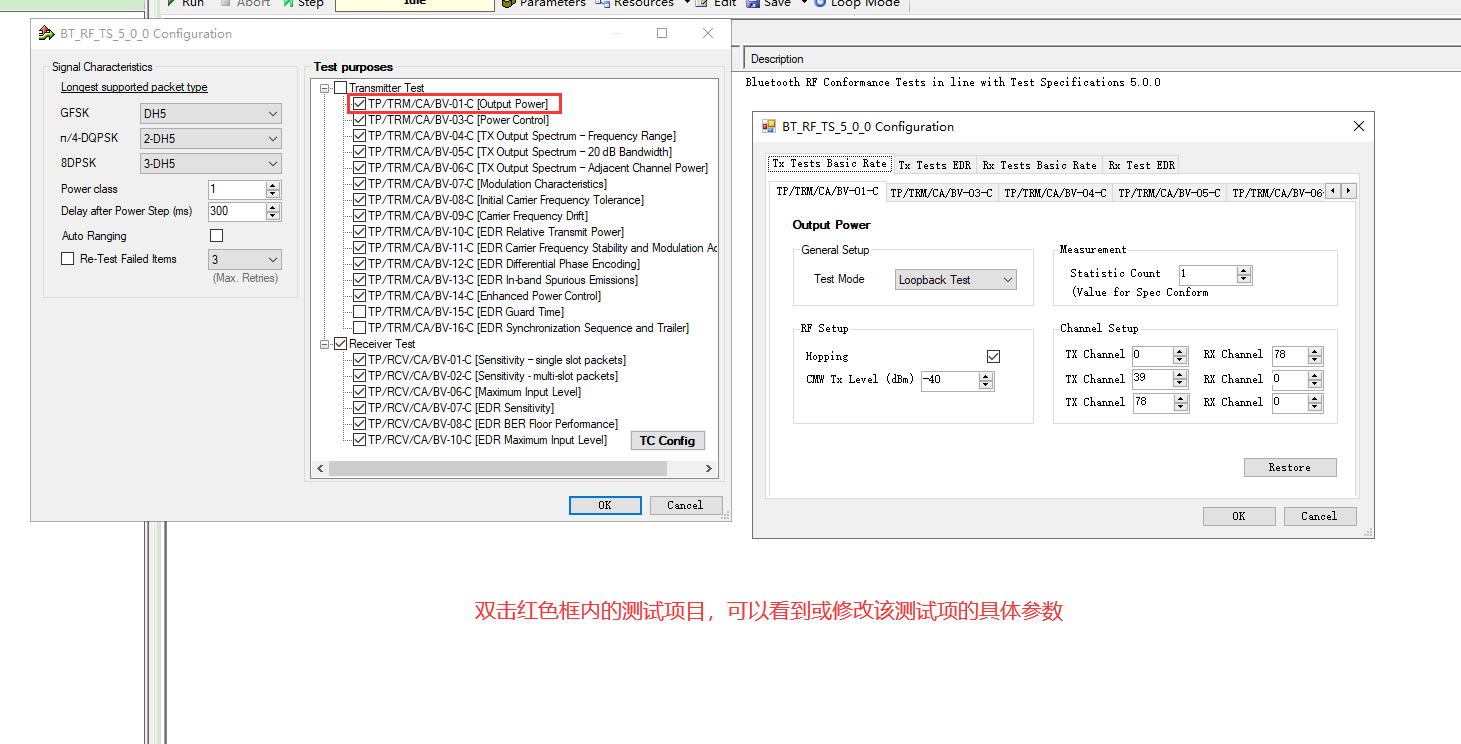

测试项参数设置OK后，就可以准备测试了。
5. 测试样机与CMW500的连接

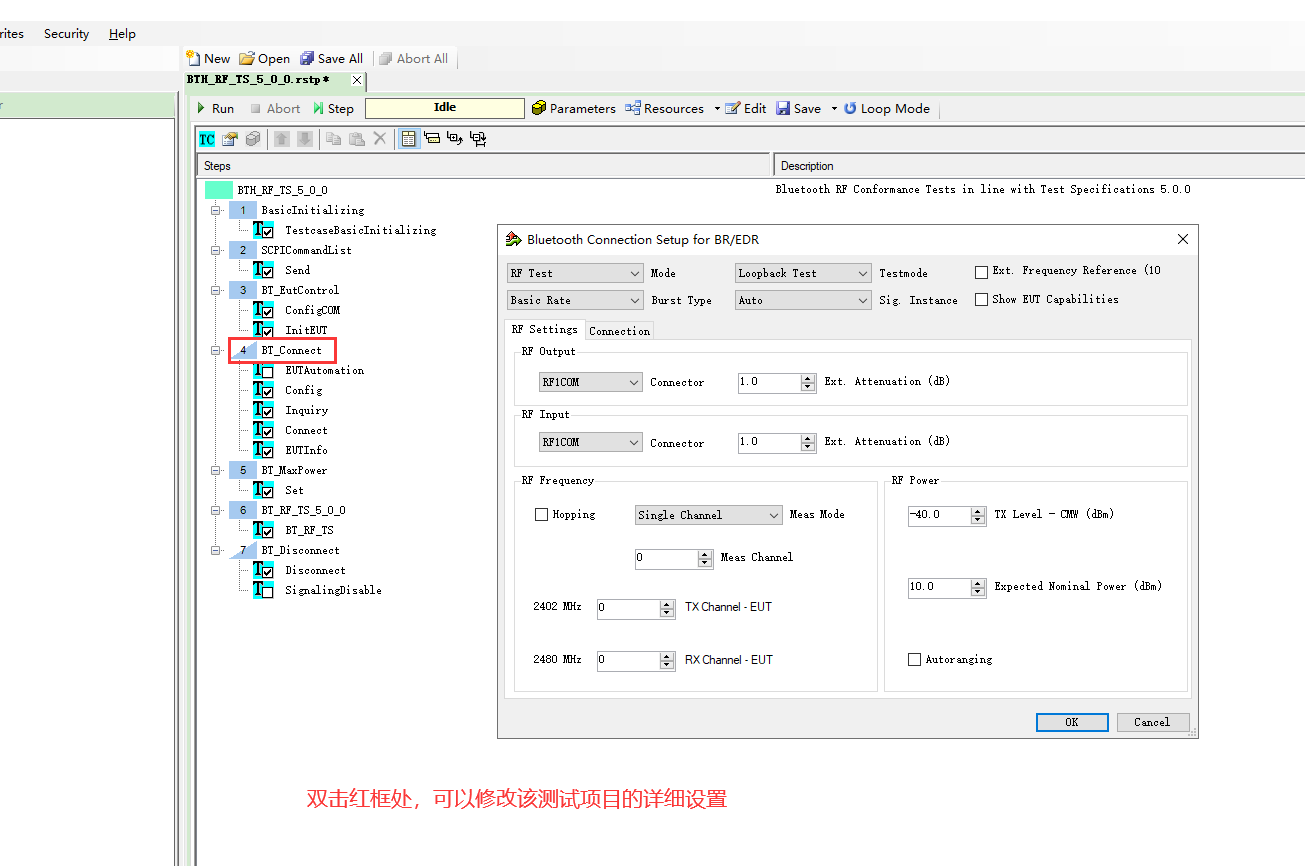

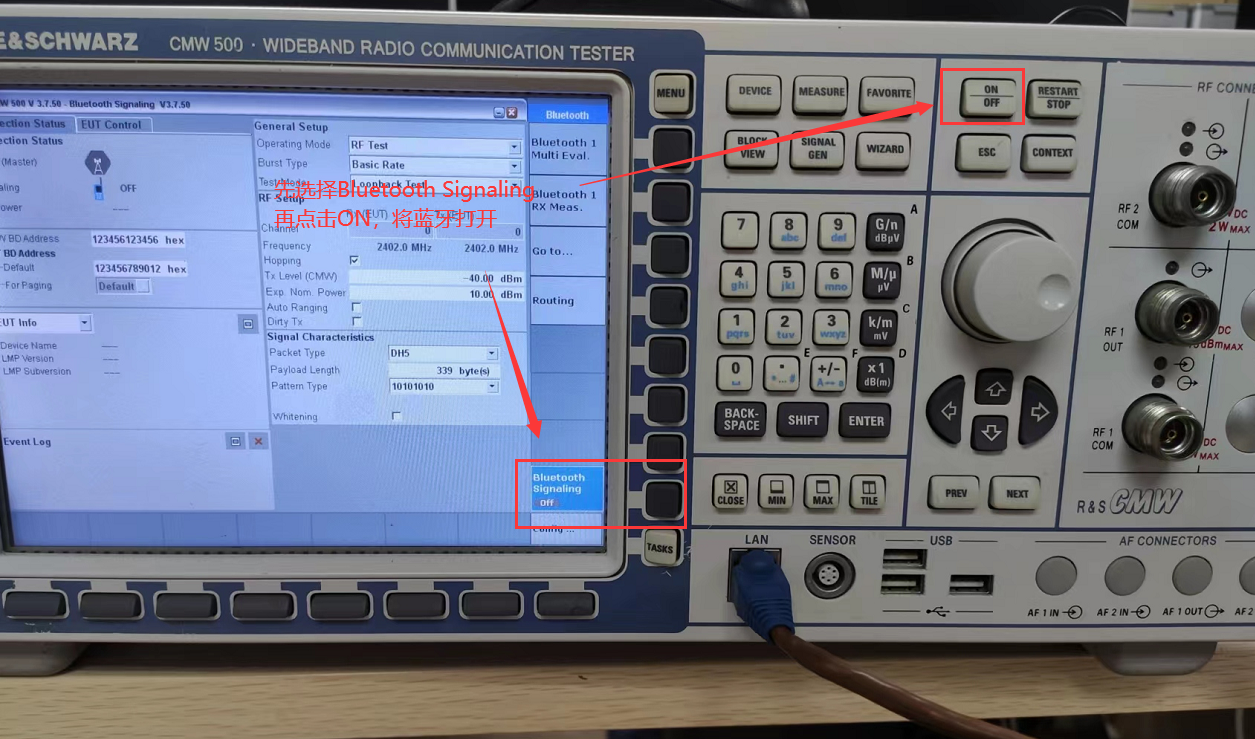

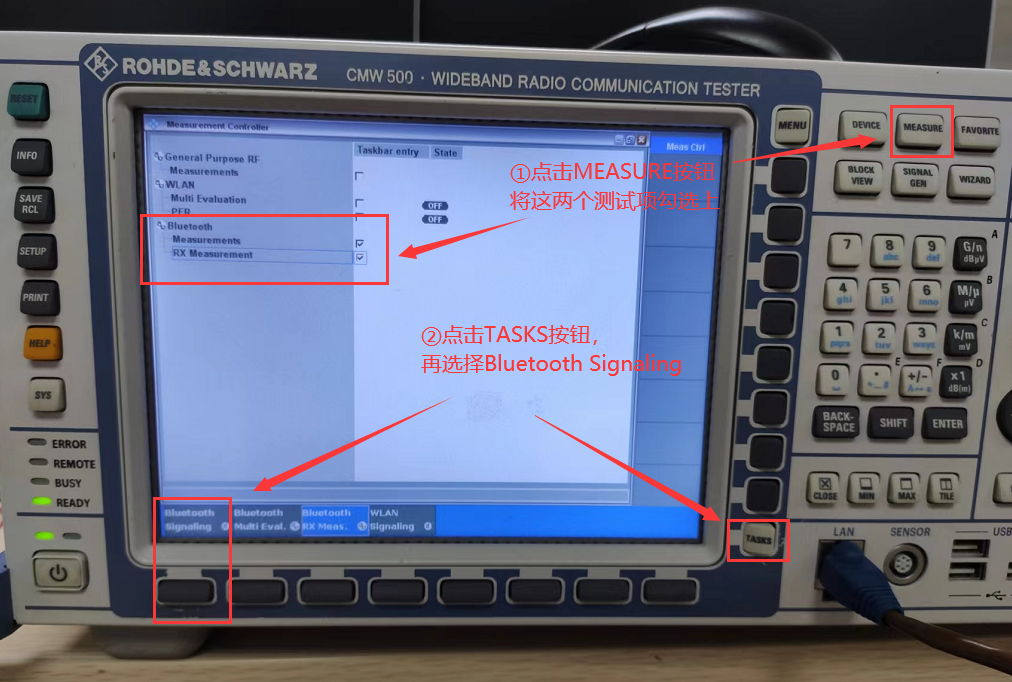

蓝牙打开后， 要注意RF output和RF input是不是都在RF1COM

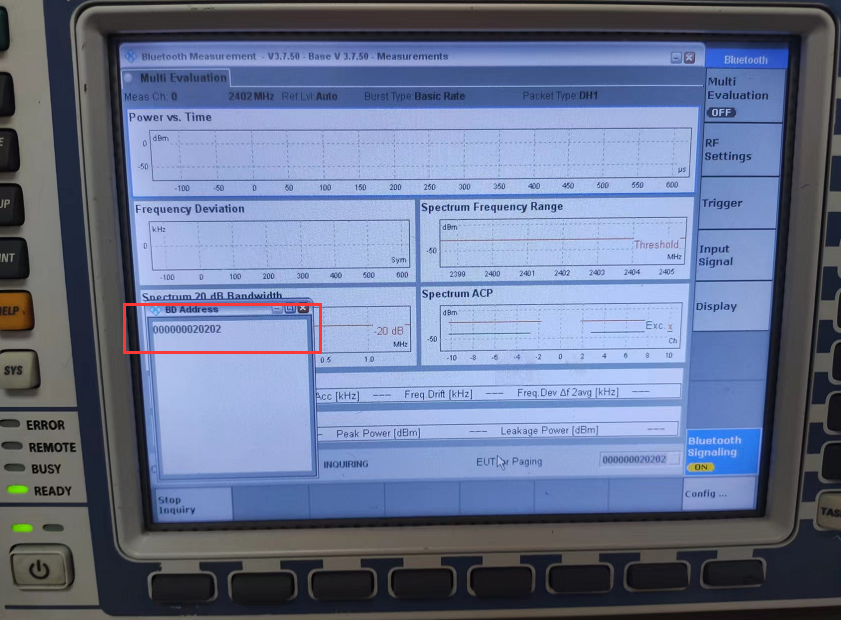

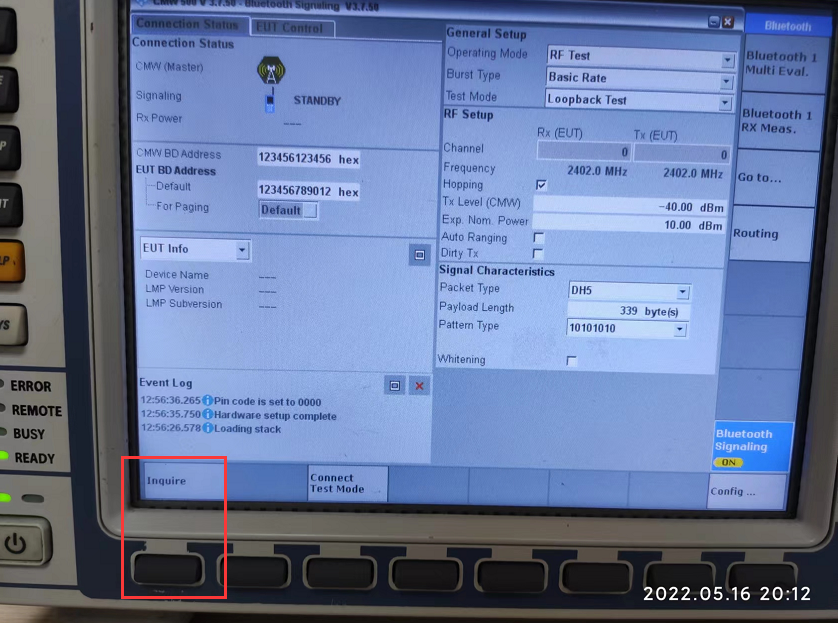

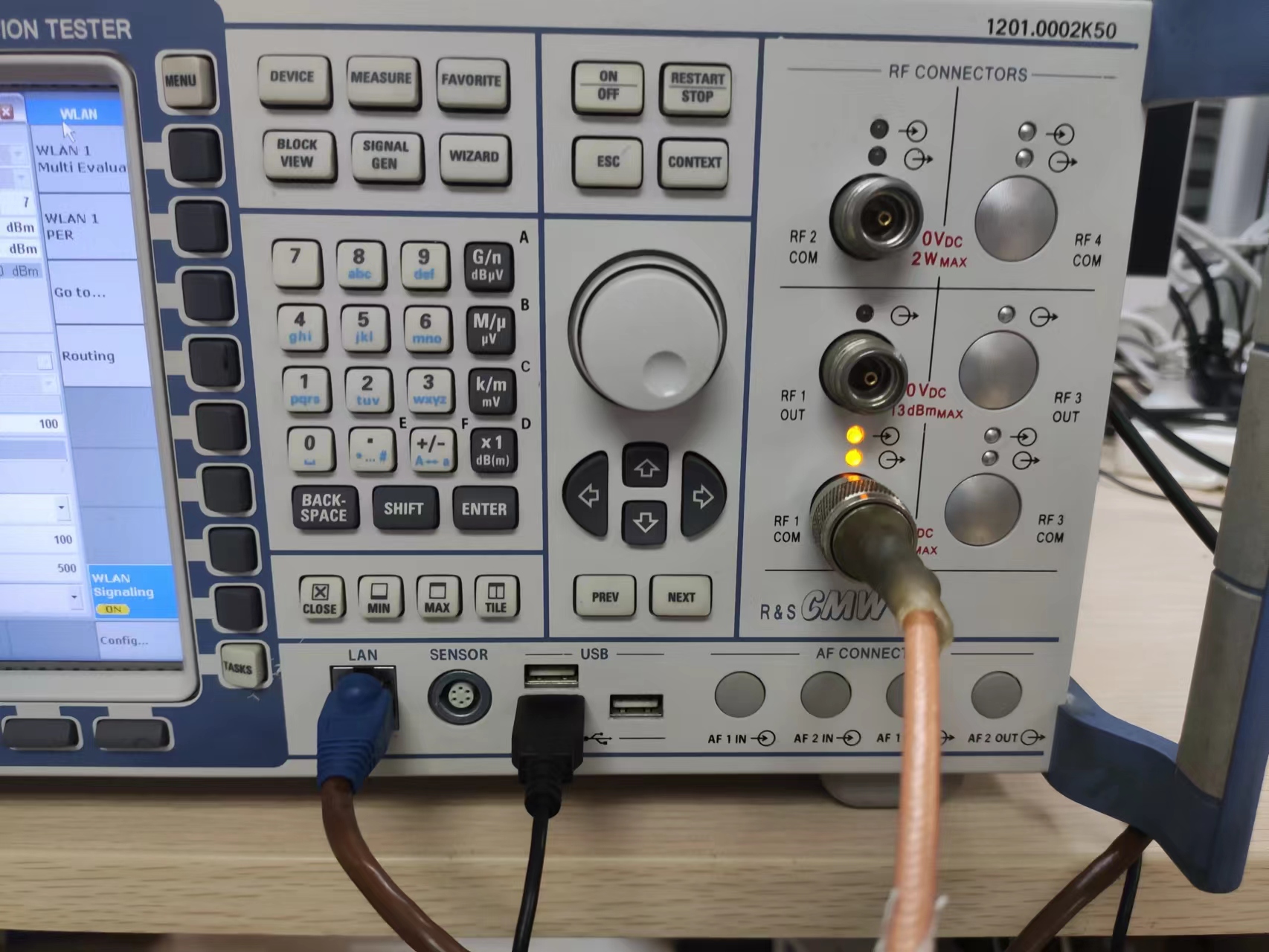

测试样机要先进入DUT模式，通过射频线接到CMW500的对应COM口。连接OK后，先按搜索按键，搜到蓝牙地址后，再按connect按键进行连接

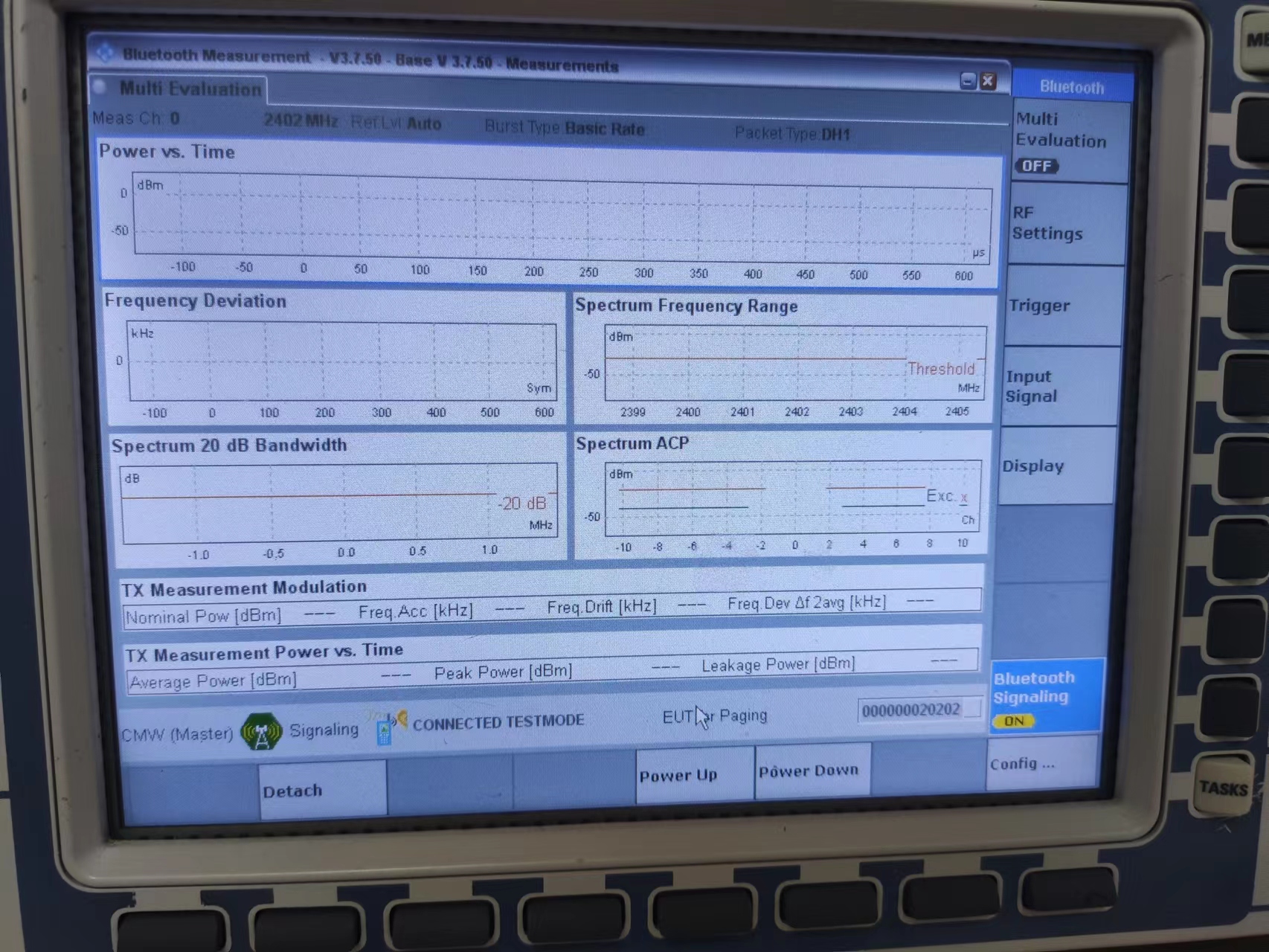

连接成功的界面如下图所示：

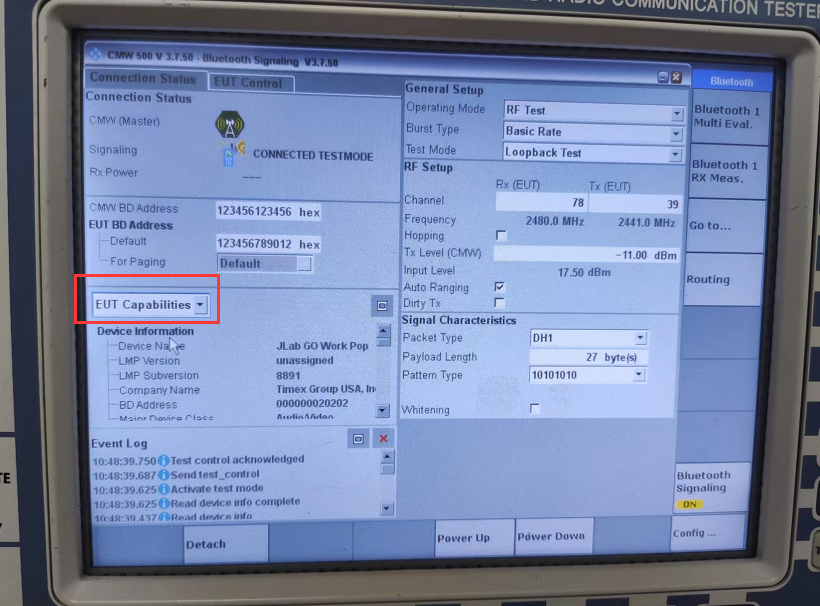

再用鼠标将下图方框位置改为EUT Capabilities，CMW500这边的操作就完成了。

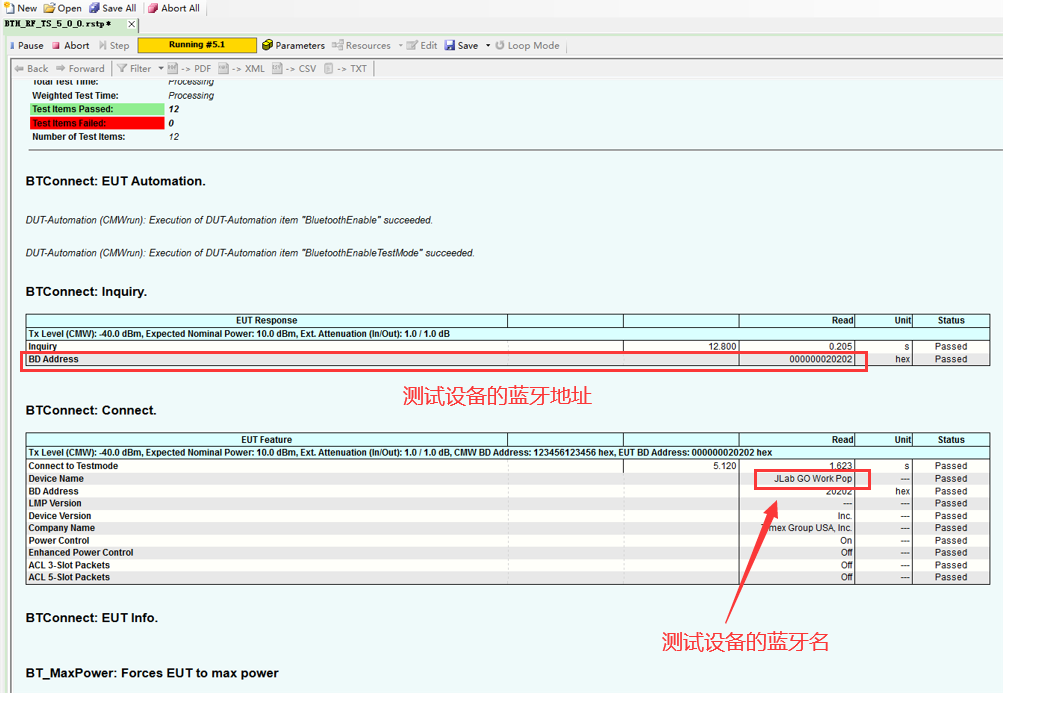

- 运行CMWrun 点击Run按钮就可以开始测试了，可以核对一下蓝牙地址和蓝牙名，确认一下测试样机。

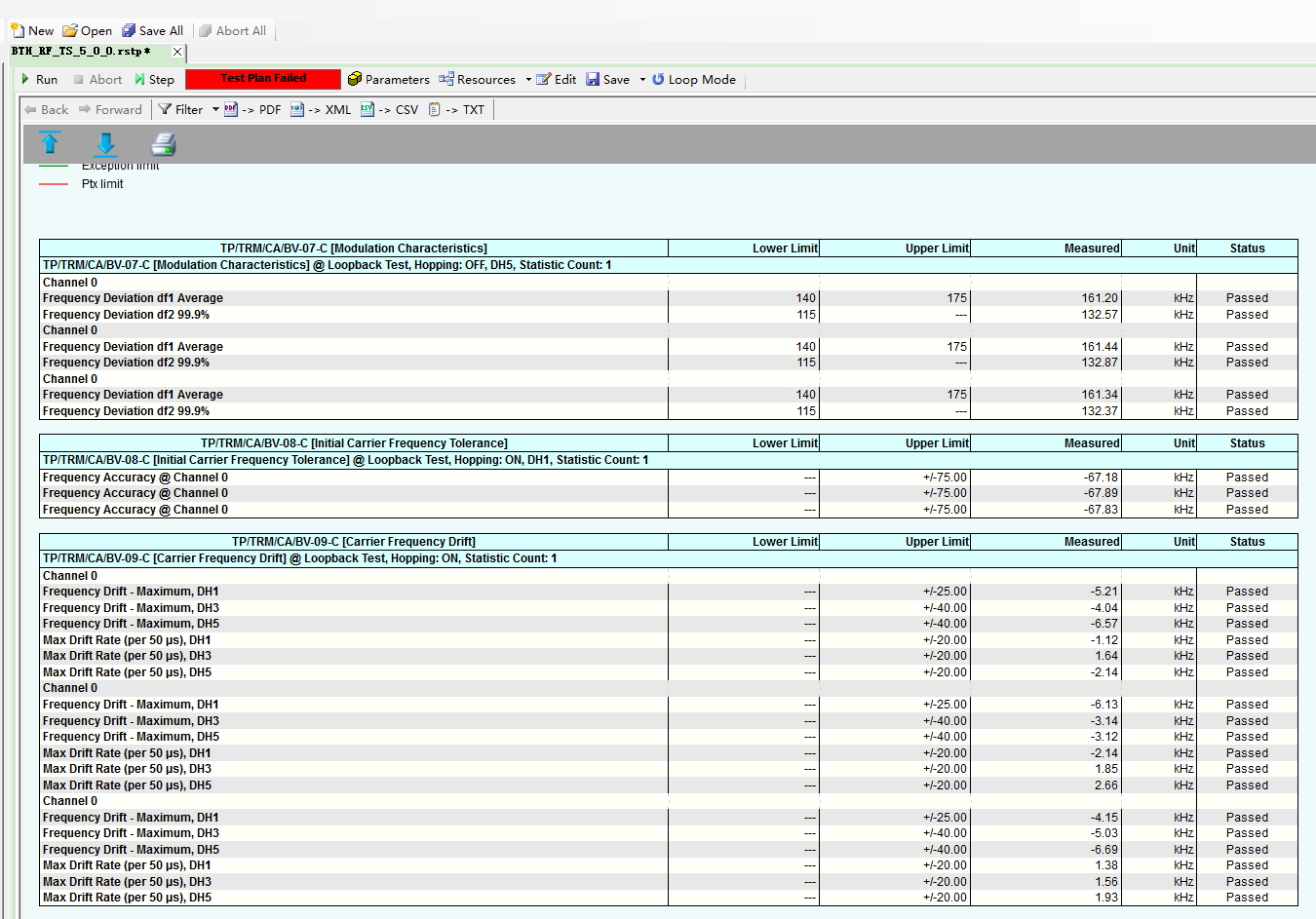

部分测试数据如下图：

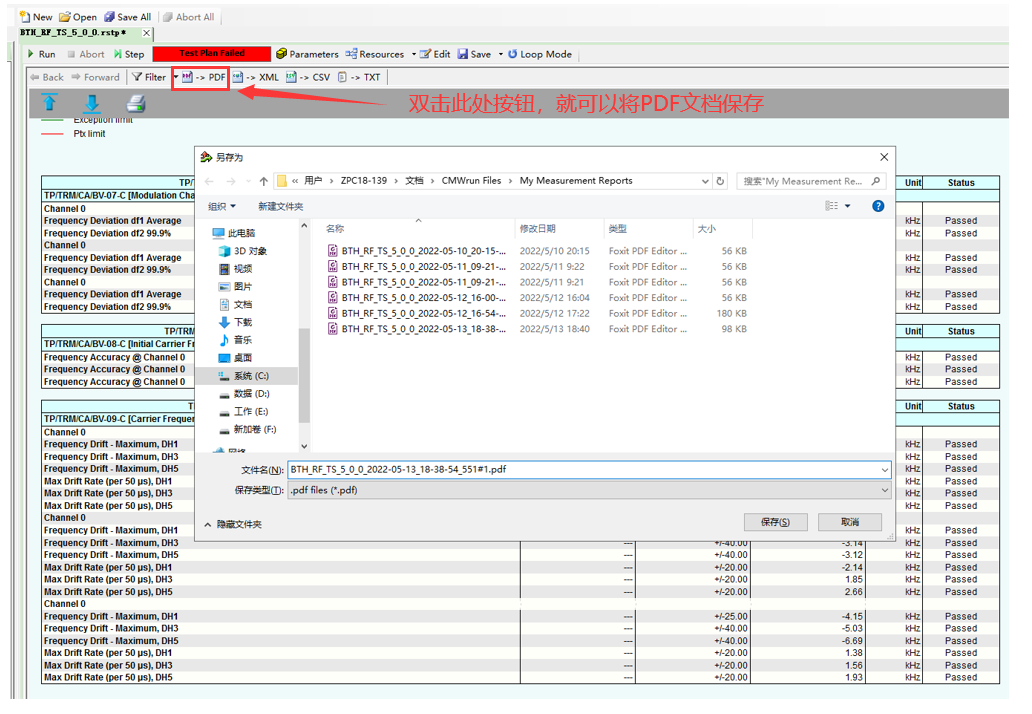

测试完成后，可以保存测试结果。
