BT指标测试步骤V1.1(CMW500)
📎 原始文档：https://www.kdocs.cn/l/cdh3Crds6VjF BT指标测试
- BT测试项如下表
| BT TX | ||||||
|---|---|---|---|---|---|---|
| MODE | Burst Type | Test Items | Standard | CH0(2402M) | CH39(2441M) | CH78(2480M) |
| TX | BR(DH1) | Average Power/dBm | - | |||
| Peak Power/dBm | - | |||||
| Freq (Avg/Max)/KHz | ±75 | |||||
| EDR(2-DH1) | Nominal Power/dBm | - | ||||
| 99% DEVM(Current) | ≦0.3 | |||||
| RMS DEVM(Avg/Max) | ≦0.2 | |||||
| Peak DEVM(Avg/Max) | ≦0.35 | |||||
| Freq wi(Avg/Max)/KHz | ±75 |
| BT RX | ||||||
|---|---|---|---|---|---|---|
| MODE | Burst Type | Test Items | Standard | CH0(2402M) | CH39(2441M) | CH78(2480M) |
| RX | BR(DH1) | Sensitivity(dBm) | BER≦0.1% | |||
| EDR(2-DH1) | Sensitivity(dBm) | BER≦0.01% |
名词解释 Output Power 输出功率
DEVM 差动错误向量大小
Modulation Characteristics 调制特性
Initial Carrier Frequency Tolerance/ICFT初始载波频率容限
Carrier Frequency Drift 载波频率漂移
Sensitivity-Single slot packets灵敏度（单时隙包）
Sensitivity-Multiple slot packets灵敏度（多时隙包）
Maximum Input Leve 最大输入电平测试仪器 ROHDE&SCHWARZ CMW270/CMW500
测试环境 传导测试:
样机需下载蓝牙测试程序
芯片的ANT/RF脚接到馈线的一端,而馈线的另一端则需接到CMW270/CMW500终测仪的RF COM口上
馈线为50欧姆特征阻抗的屏蔽同轴线
测试样机需放置在屏蔽的环境（屏蔽房或屏蔽盒）中
测试步骤
蓝牙模式选择:
样机下载好蓝牙测试程序，芯片的ANT/RF脚串10~100P电容接到馈线一端，而馈线另一端连到仪器RF COM端口（默认接RF1 COM）

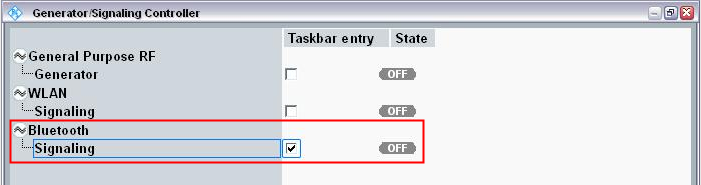

在CMW270/CMW500仪器面板上按“SIGNAL GEN”调出测试控制器，如下图，选择“Bluetooth Signaling”项
BR/EDR设置:

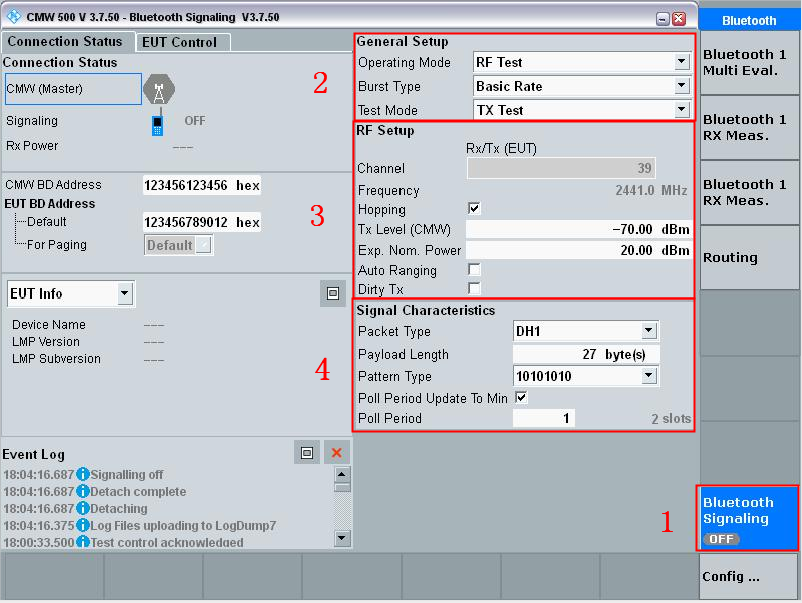

点击“Bluetooth Signaling”进入连接的界面，设置一般项（操作模式选择“RF Test”，而“Burst Type”与“Test Mode”则按照测试需求选择即可），设置RF项（Hopping按照测试需求选择，需要注意的是TX Level值设置太小可能会导致连接不上），设置信号特征（按照测试需求选择即可），设置完成后按仪器面板“ON/OFF”键运行

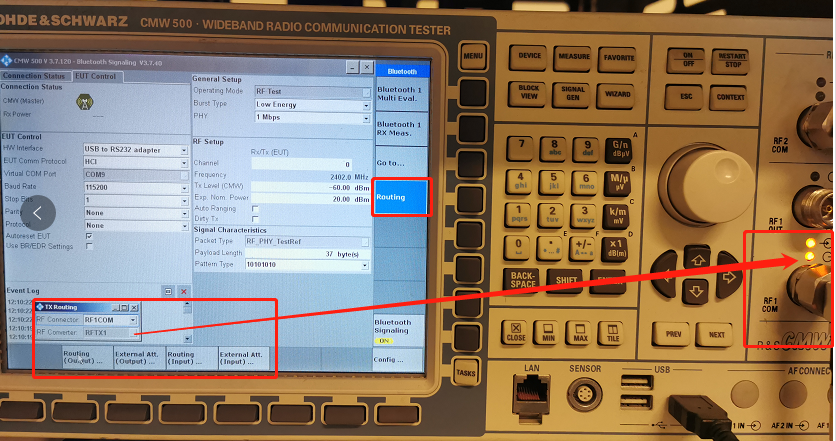

电机“routing”选择测试通信的通路，必须要跟实际接口对应上。

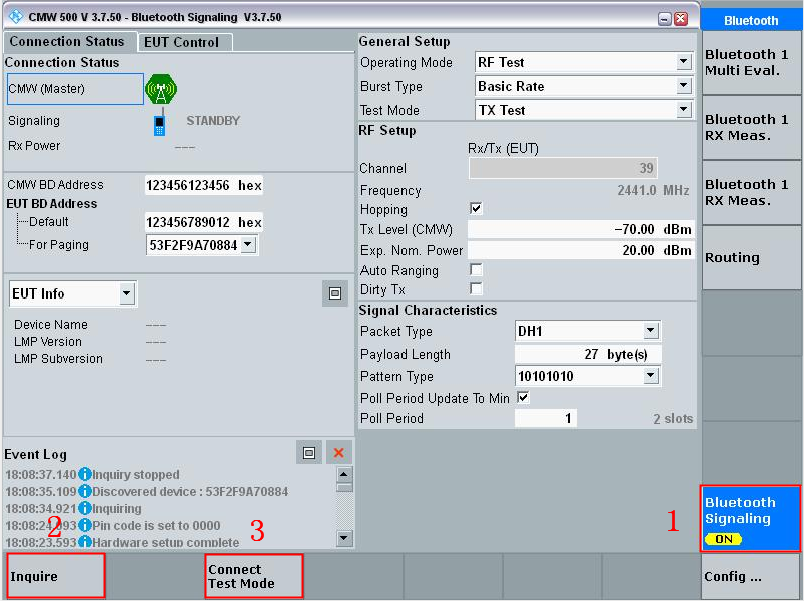

此时“Bluetooth Signaling”显示为“ON”的状态，点击“Inquire”查找地址，当发现地址后即可点击停止“Inquire”，随后点击“Connect Test Mode”，仪器与样机进行通讯连接

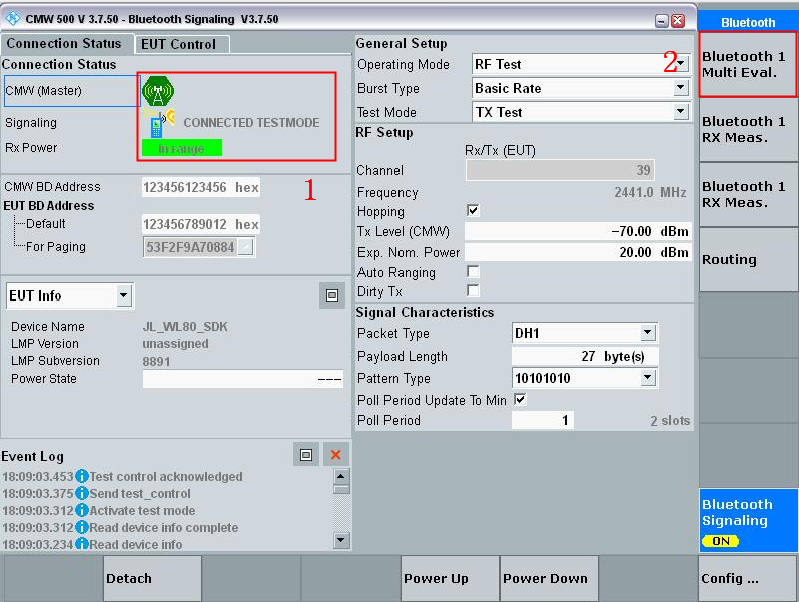

- 连接成功后，状态的显示由STANDBY变为CONNECTED TESTMODE，点击“Bluetooth Multi Eval”进入Multi Evalution测试界面
BLE设置:

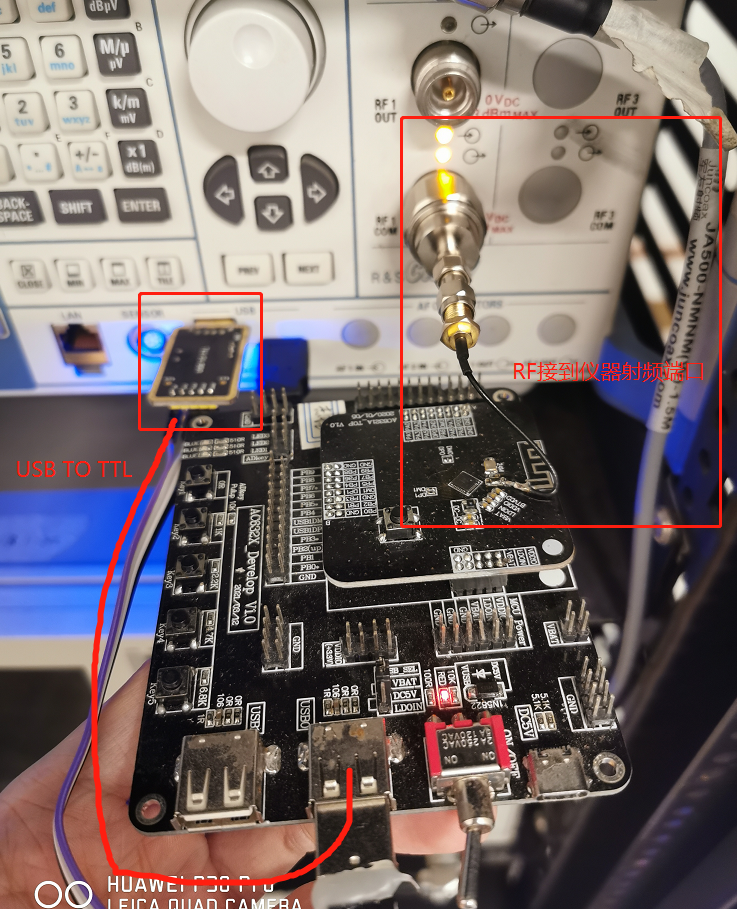

样机与仪器接线要求：芯片RF通过馈线接仪器的射频端口，另外芯片端需要接一个“USB TO TTL串口工具”与仪器进行串口通信，具体接线如下图：

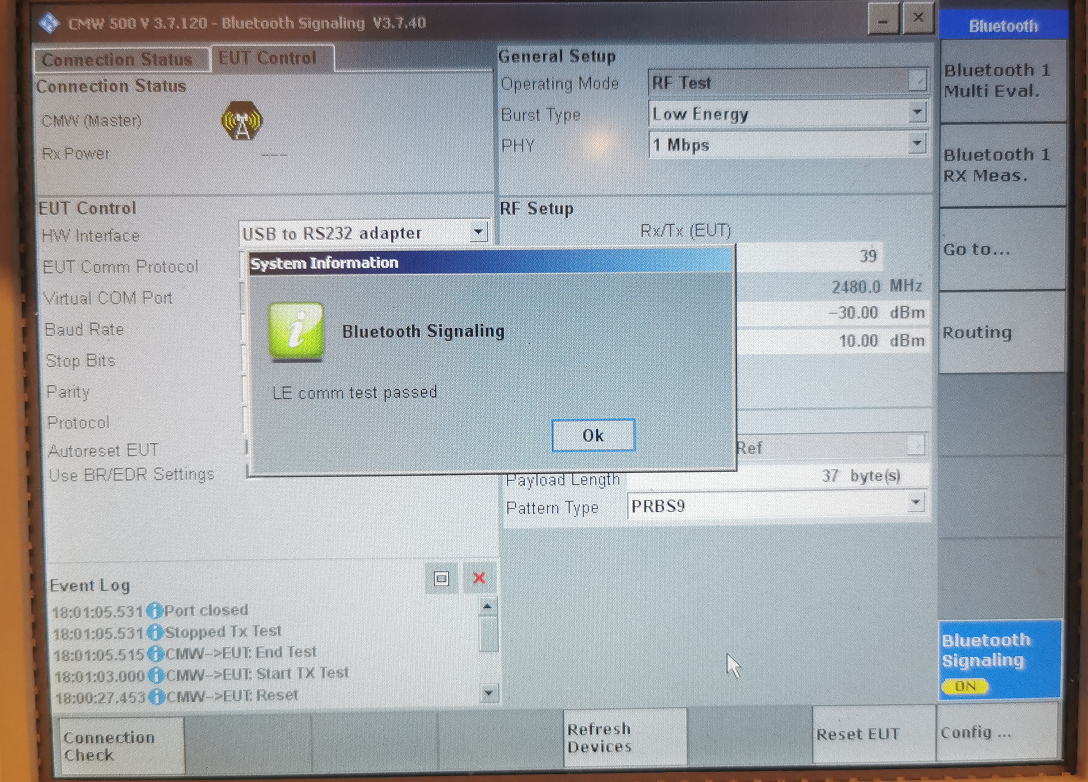

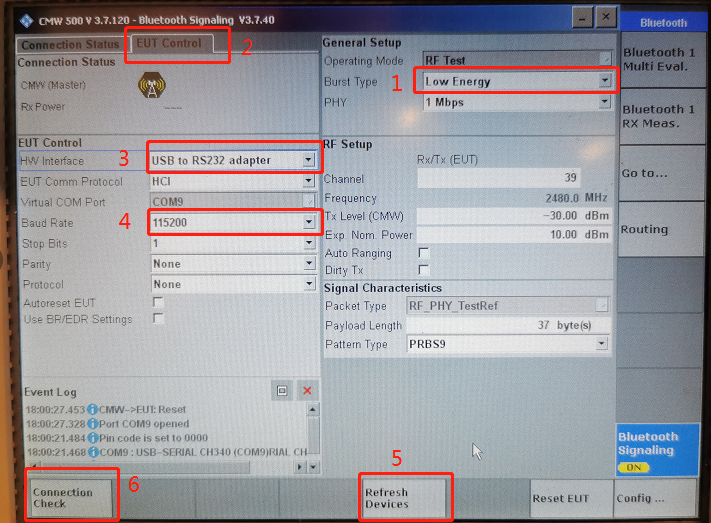

“Burst Type”选择LE模式，电点击“EUT control”界面，“HW interface”选择RS232串口模式，波特率选择115200。设置完成后，点击“Refresh Devices”，会刷新串口，若刷新串口正常，继续点击“Connection Check”。成功则显示PASS。
运行测试:

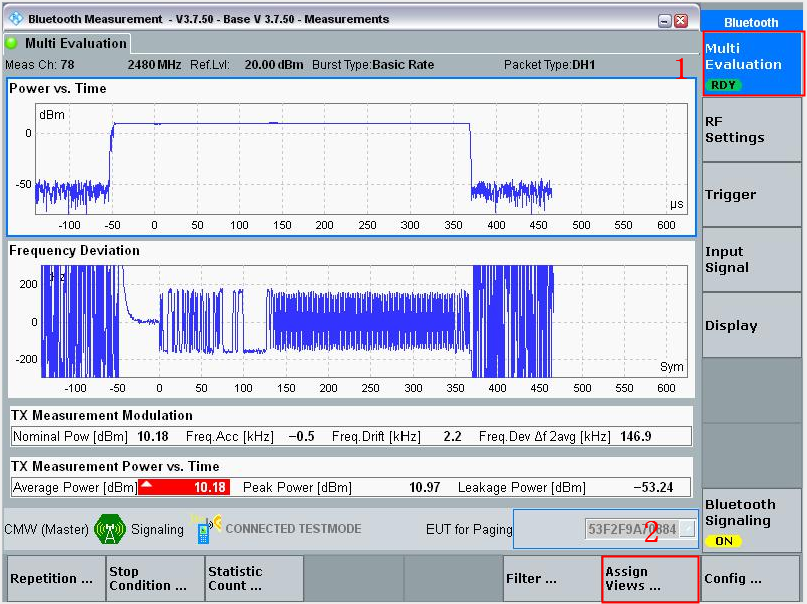

进入Multi Evalution测试界面后，在“Assign Views”设置选择需要显示的测试项

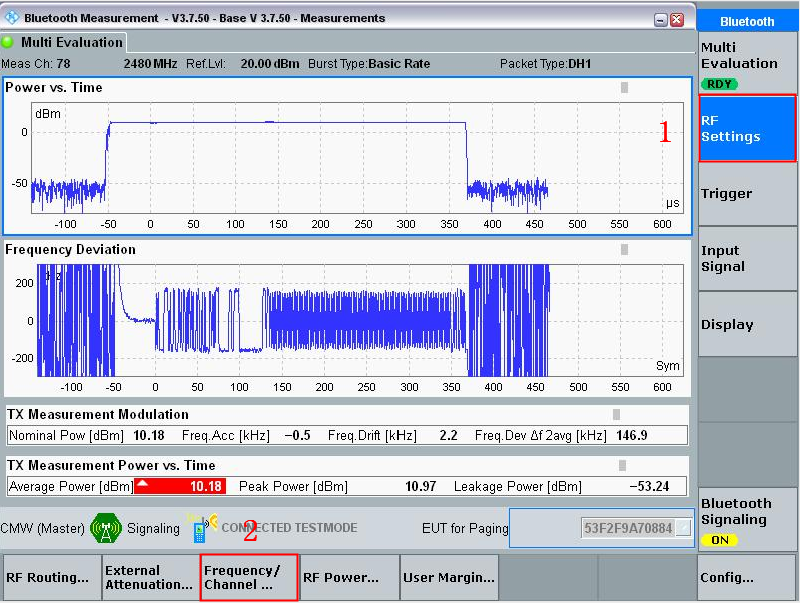

点击“RF Settings”，在界面下方出现可设置项（包括：RF端口、外部衰减、测试频点、RF功率和用户余量），一般情况下只需在“Frequency/Channel”项设置测试的方式及频点

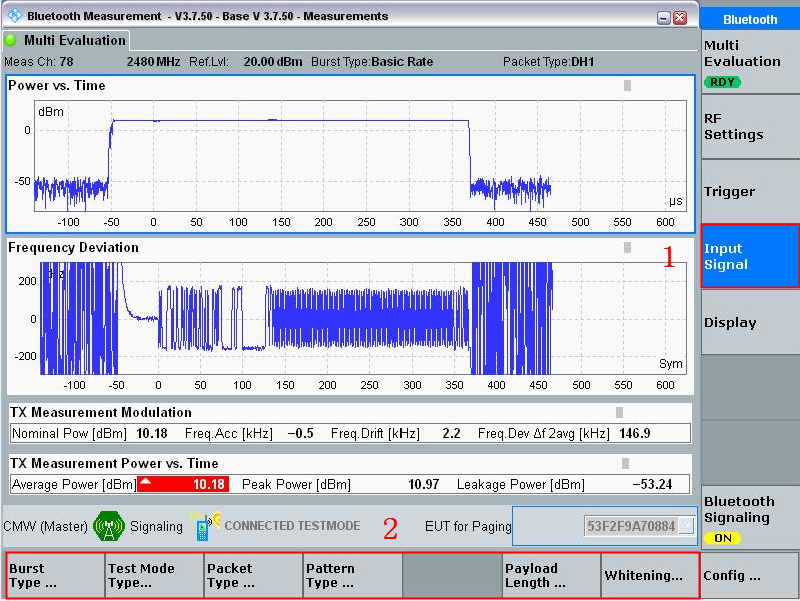

点击“Input Signal”，在界面下方出现一系列的可设置项，包括Burst Type（可设置BR、EDR和LE模式），Test Mode Type（可设置Loopback Test及TX Test），Packet Type（可设置DH1、DH3和DH5），Pattern Type设置数据类型，Payload length设置载荷长度。

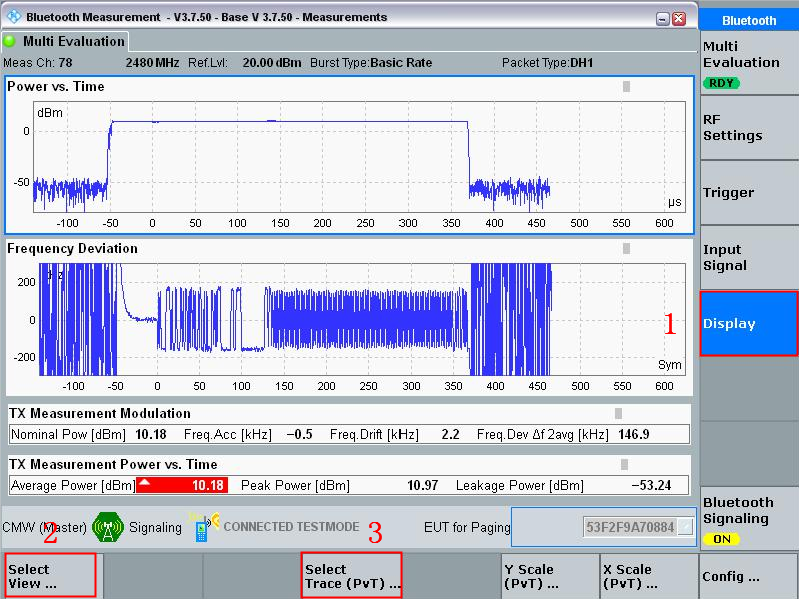

点击Display，在界面下方出现显示相关的可设置项，包括Select View（可显示不同的测试项结果），Select Trace（可设置当前、平均、最小和最大的测试结果）
备注：按照以上步骤即可完成蓝牙TX相关的指标测试，接下来是RX的测试。

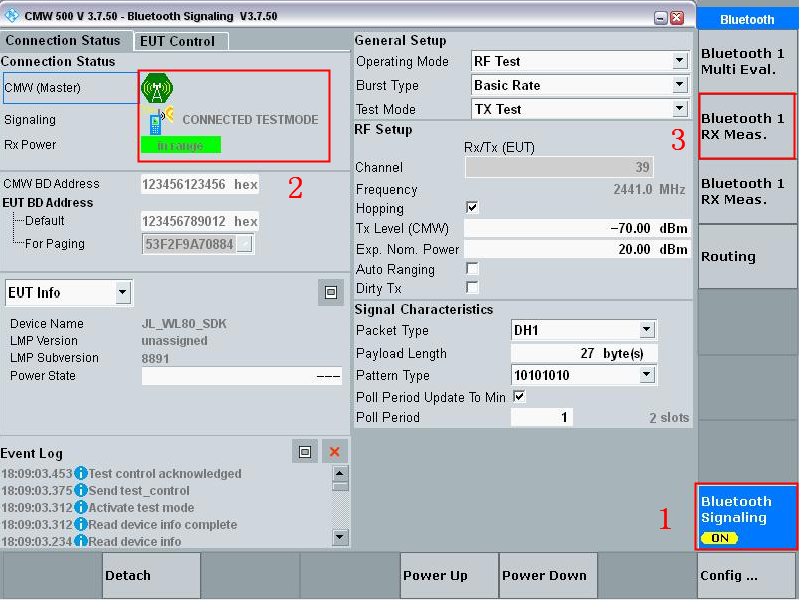

测试完TX后按仪器面板“ON/OFF”键来停止Multi Evalution页面的测试项（图标会显示OFF状态），点击“Bluetooth Signaling”回到连接成功后的页面，状态的显示依然为CONNECTED TESTMODE，点击“Bluetooth RX Meas”进入BER测试界面

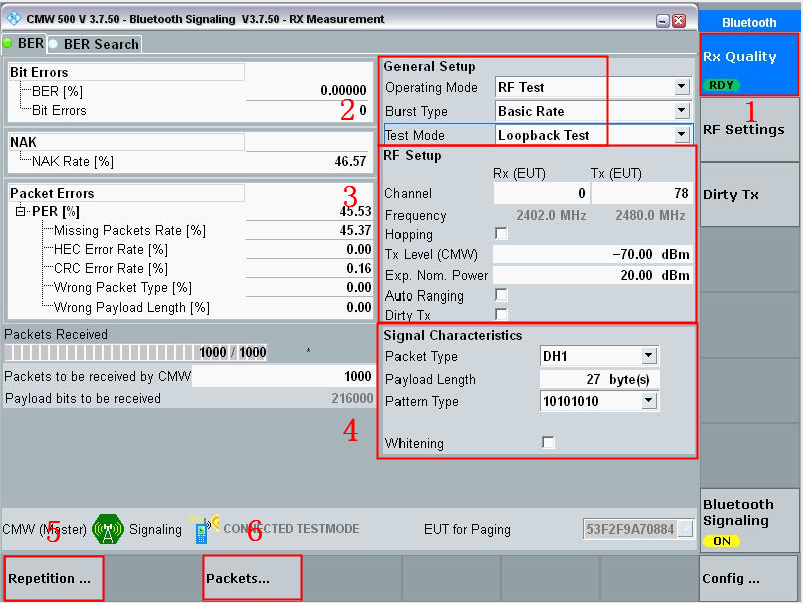

进入BER测试界面后，点击“RX Quality”项设置RX相关参数，设置一般项（操作模式选择“RF Test”，而“Burst Type”按照测试需求选择，“Test Mode”需选为Loopback Test），设置RF项（Hopping和频点按照测试需求选择，需要注意的是TX Level值设置一般是由大往小设置），设置信号特征（按照测试需求选择即可），点击“Repetition”设置测试的方式（单次还是连续），点击“Packets”设置测试的包长，设置完成后按仪器面板“ON/OFF”键运行
备注：灵敏度是通过调整测试TX Level值实现，在BER满足要求范围内，TX Level的最优值可记录为此模式速度下的灵敏度
