一、高低温箱PL-80仪器使用前注意事项

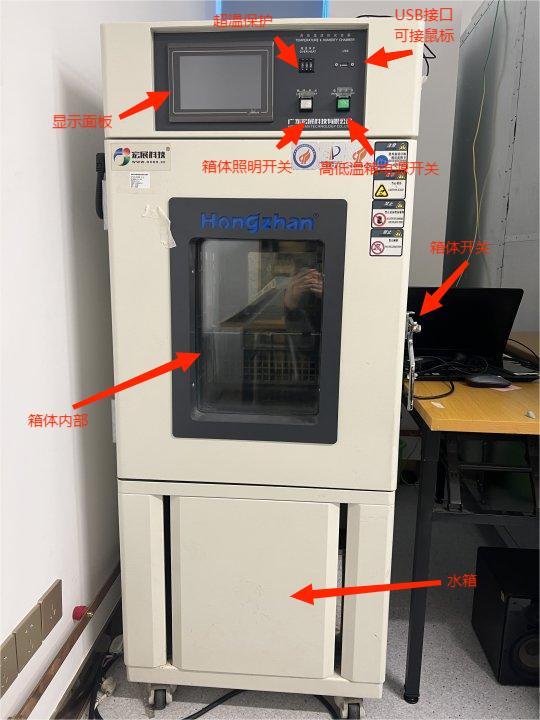

1、高低温箱的介绍如下图1所示
图1 PL-80高低温箱正面

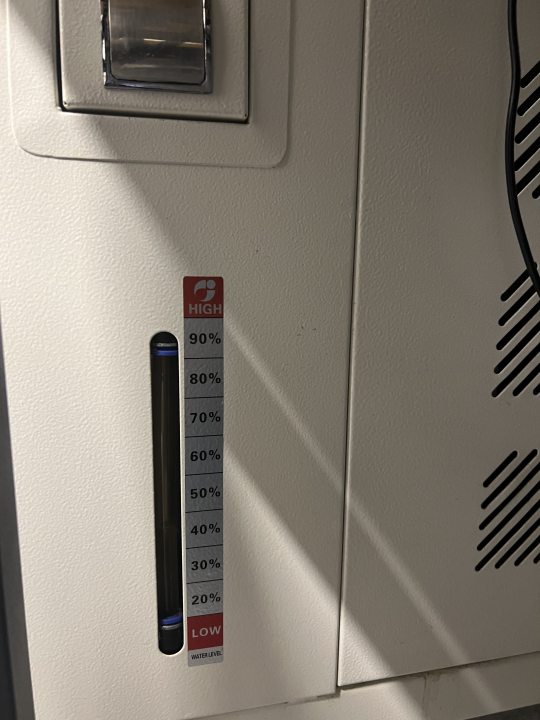

2、使用前需要检查高低温箱的水箱是否有水，若是没水需要手动加水。（注水不需要太满，50%~70%即可），由下图2可以看见高低温箱的水位，他在高低温箱的右测下方。
图2 高低温箱水位图

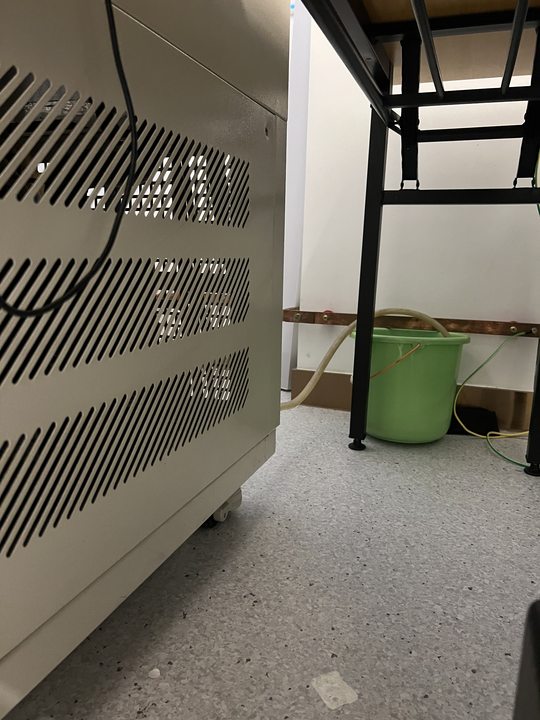

3、在高低温箱后面是排水系统，需要接上水管并用桶接水，由图3所示。
图3 高低温排水

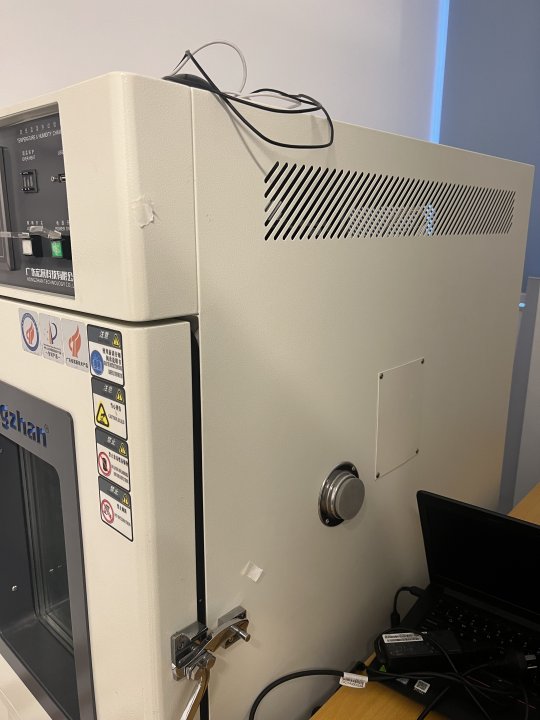

- 高低温箱使用前要注意把高低温箱左右两边的塞子塞紧，以防止腔体气密性差导致温度变化效率慢，或者使高低温气体泄露伤害操作人员以及损坏仪器。 例子：如果高低温箱设置-20°工作，而高低温箱的塞子没有塞紧，那么低温的箱体内部气压低，会导致外部空气进入箱体，而低温的箱体会将空气中的水蒸气凝结成水，一部分水珠会通过排水口排出箱体，剩下的水珠又会被低温箱体冻结成冰，之后的低温腔体气压又会低于外部空气气压不断的进入该循环，如果时间就的话会导致箱体结成厚厚的冰层难以处理。
图4 高低温箱塞子位置
- 高低温箱程序设置
- 打开电源开关和照明开关，超温保护的温度值看测试而定（超过超温保护所设定的温度时，高低温箱会断开电源），USB可以接鼠标方便操作。
- 点击程序设置。

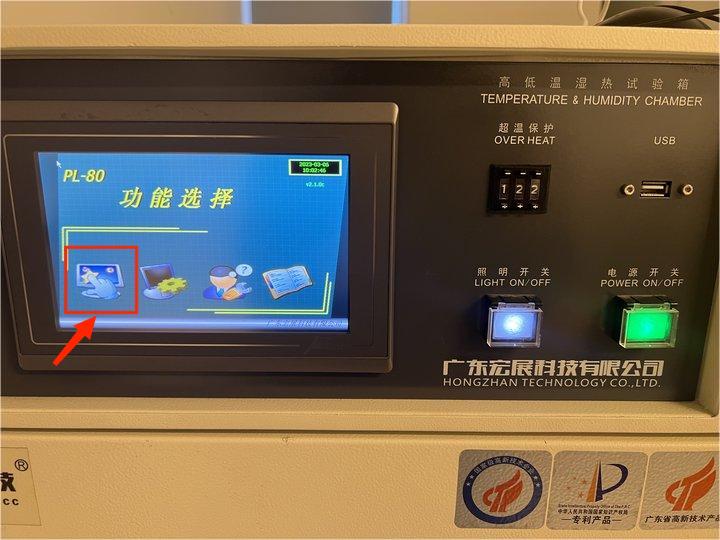

图5 高低温箱主界面
- 选择程序控制或者定制控制，两者的区别：程序控制会按照设定的时间和温度去变化，可以是非线性的变化；定制控制会按照设置的时间和温度去运行，一般是固定不变的温湿度测试，但也可以变化温湿度控制，但是变化是线性变化的。

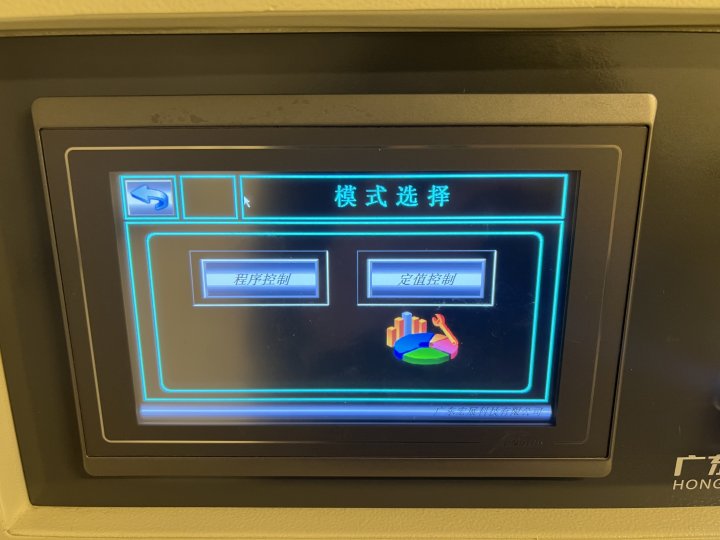

图6 选择程序控制或者定制控制
- 定制控制 4.1、点击设置

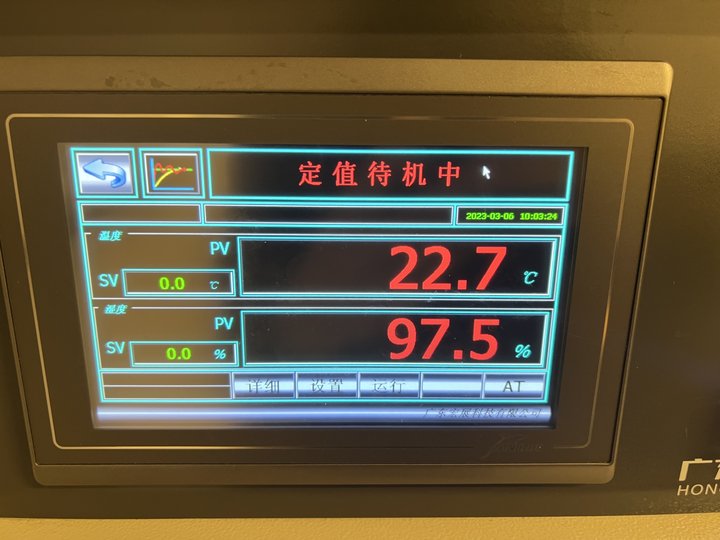

图7 定制待机界面
4.2、设置参数。
温度设置：测试所需要的温度。
湿度设置：测试所需要的湿度。
温度斜率：开启后，会按照每分钟变化多少度去运行。
湿度斜率：开启后，会按照每分钟变化百分比的湿度去运行。
定时控制：开启后，程序运行时间到定时设定的时间时，会停止运行程序。

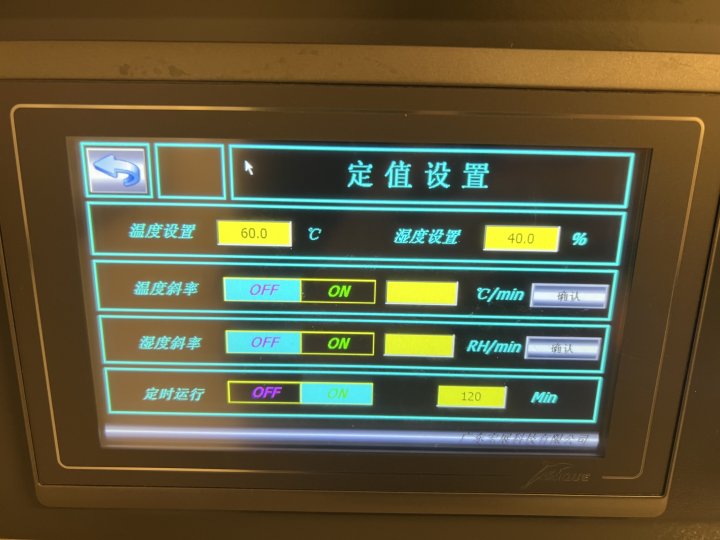

图8 定制设置界面
4.3、参数设置好后，返回待机界面点击运行。
5、程序控制
5.1、程序待机界面，点击编辑。

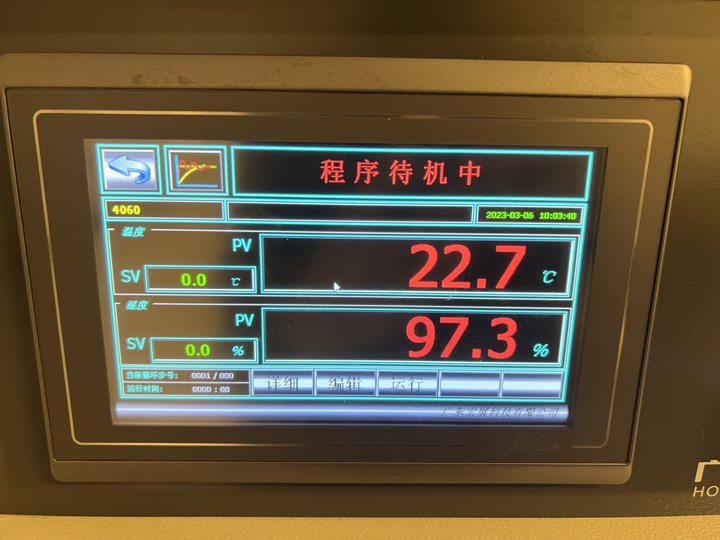

图9 程序待机界面
5.2、点击编辑

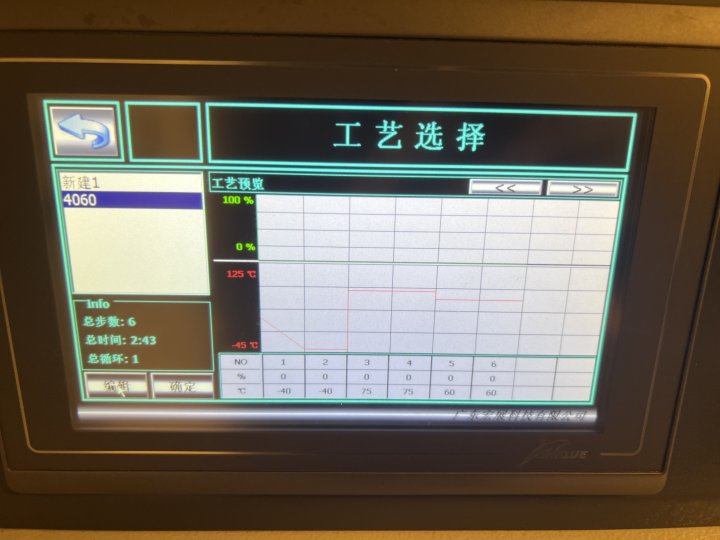

图10 工艺选择界面

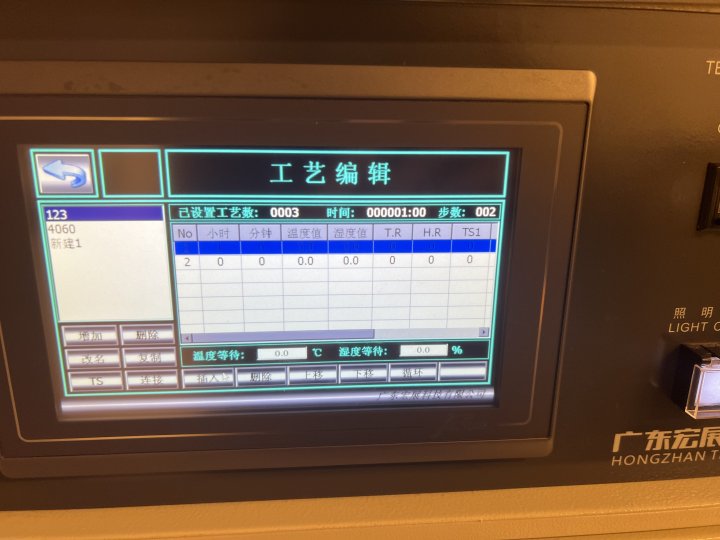

5.3、工艺编辑参数界面

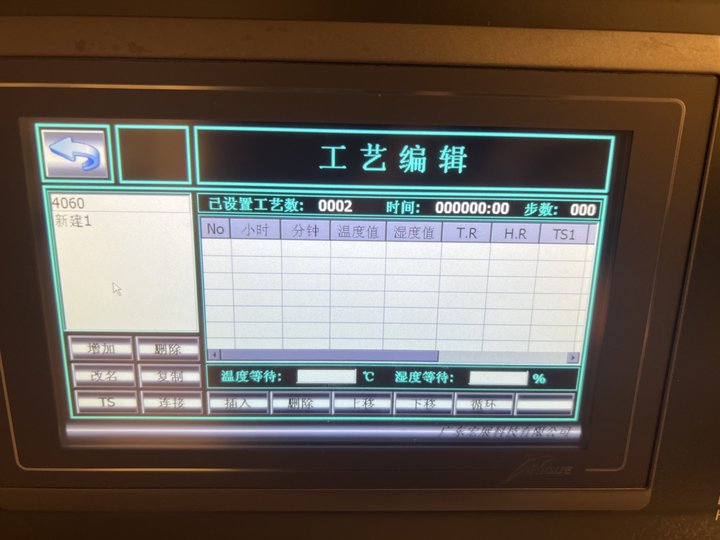

图11 工艺编辑界面
5.4、点击增加，创建自己的程序设置，命名之后点击OK即可。

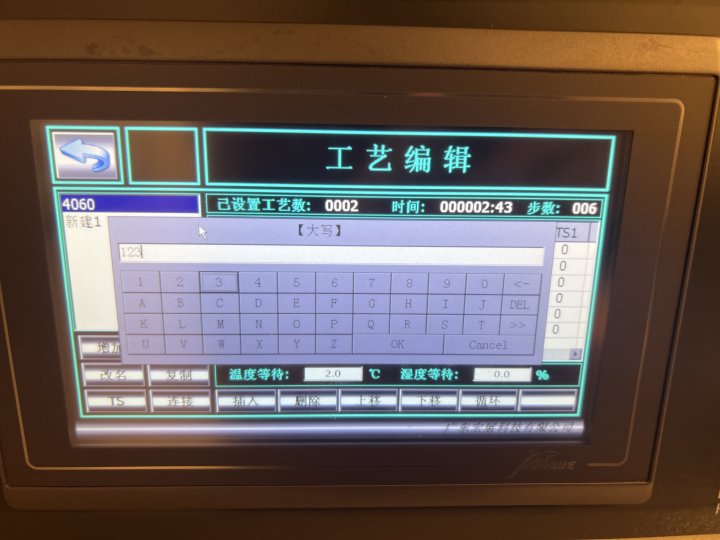

图12 程序命名
5.5、点击插入，插入并设置测试所需要的温湿度。
图13 程序设置
5.6、设置完之后，返回程序待机界面点击运行，高低温箱会按照序号运行设置。
6、程序控制参数设定技巧：
例子：假设有一手表要在-10°、50%的条件下测试1小时，在50°5%条件下测试2小时，那么程序设置可以如下表所示设定。
表1 工艺编辑设置
| NO | 小时(H) | 分钟(Min) | 温度值(°) | 温湿度(%) |
|---|---|---|---|---|
| 1 | 0 | 5 | -10 | 5 |
| 2 | 1 | 0 | -10 | 5 |
| 3 | 0 | 5 | 50 | 60 |
| 4 | 2 | 0 | 50 | 60 |
说明：
在程序运行前，高低温箱箱体的温度等于室温，那么高低温箱体的温度从室温到-10°的变化需要一段时间，这一段时间不算在测试时间中，同理高低温箱体的温度从-10°到50°这一段时间也不算在测试时间中。
高低温箱的程序判定是”与”判断，只有满足设定的时间、温度、湿度才会继续往下运行。
根据上述说明，我们可以看表1的设定是否满足测试条件
NO 1为缓冲时间，高低温箱箱体的温度从室温到-10°不可能就运行5分钟就能达到，但是根据高低温箱的”与”判定原则，程序会等到高低温箱降温到-10°以及相应的湿度才往下运行。
NO 2为测试时间，这时候的高低温箱箱体在NO 1中已经满足了温湿度测试条件，就可以保持温湿度开始计时测试。
NO 3同理为缓冲时间，先让高低温箱箱体先加热到测试需要的温湿度。
NO 4同理为测试时间，在NO 3达到测试所需的温湿度后，保存温湿度开始计时测试。
