频谱仪常用测试操作手册2023.1.30
频谱仪常用测试操作手册
版权所有，侵权必究
1
地址：珠海市南屏镇科兴路333号 邮编：519015
电话：0756-6313088 传真：0756-6313081
网站：www.zh-jieli.com
目录
一、什么是频谱分析仪： ............................................................................................................................................... 3
二、频谱仪主要功能: ...................................................................................................................................................... 3
三、 测试样机与仪器连接： ......................................................................................................................................... 3
四、操作（以E4405B为例）： ....................................................................................................................................5
1、 E4405B仪器：测试频偏范围9KHZ~ 13.6GHZ： .................................................................................................. 5
2、 开关机：按下开机键/关机键仪器即开启/关闭.................................................................................................... 5
3、 频率设置： .................................................................................................................................................................6
4、 SPAN功能使用： ...................................................................................................................................................... 8
5、 BW分辨率设置RBW(分辨率带宽),VBW（视频分辨率）：RBW，高分辨率（数值低）；低分辨率（数值
高） ...................................................................................................................................................................................9
6、 Amplitude幅度，设置参考电平位置， 电平/格（幅值量程）： ........................................................................ 11
7、 TRACE轨迹设置：类似于示波器的触发方式，有MAX HOLD， MIN HOLD，Normal 等...................... 12
8、 MARK调出标记点，可以查看频谱图中任何一点的相关数据.......................................................................... 12
9、 Display:设置参考线................................................................................................................................................. 13
10、 SWEEP设置扫描时间： ....................................................................................................................................... 14
11、MEASURE功能选择： ......................................................................................................................................... 14
版权所有，侵权必究
2
一、什么是频谱分析仪：
在频域内分析信号的图示测试仪。 以图形方式显示信号幅度按频率的分布，即×轴表示频率，Y轴表示信号幅度。
二、频谱仪主要功能:
显示被测信号的频谱、 带宽、 幅度、频率。可以全景显示，也可以选定带宽测试。
三、测试样机与仪器连接：

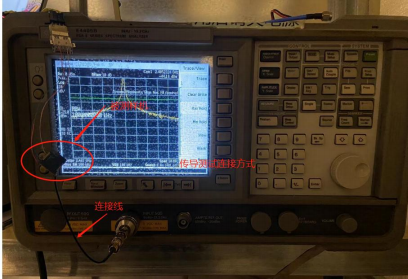

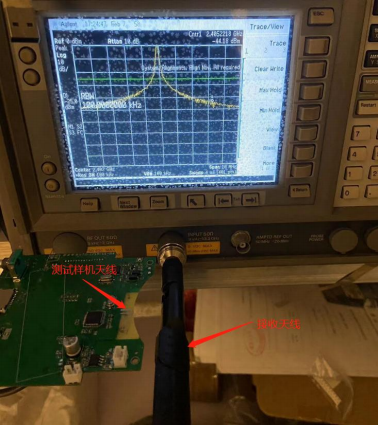

与仪器连接有两种方式：直接连接（传导测试）、空气耦合。测试连接如下：
版权所有，侵权必究
3
版权所有，侵权必究
4
四、操作（以E4405B为例）：

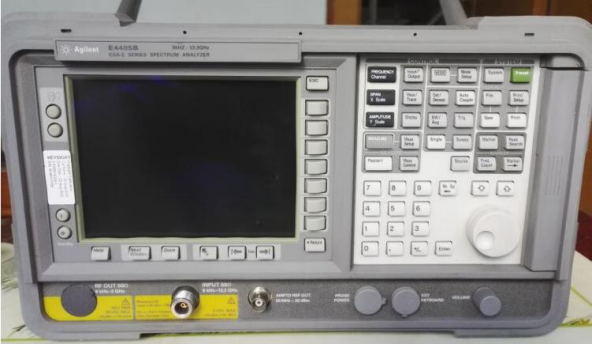

1、 E4405B仪器：测试频偏范围9KHZ~ 13.6GHZ：

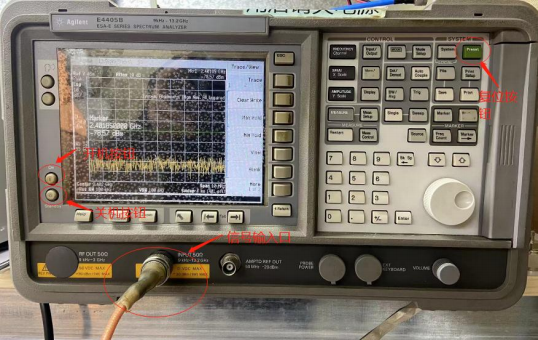

2、 开关机：按下开机键/关机键仪器即开启/关闭
测试样机频率信号从仪器信号输入口接入
版权所有，侵权必究
5

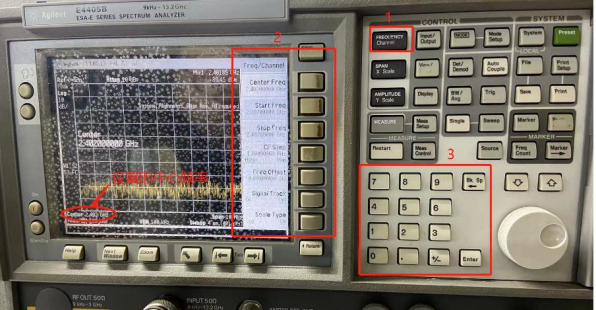

3、 频率设置：
此键按下后设置需要观察的频率，可以设置起始、 中心、终止频率。
版权所有，侵权必究
6

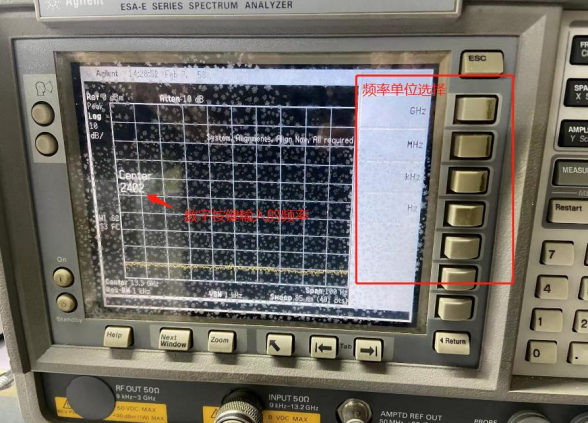

1=（FREQUENCY Channel）按键 >>2=选择对频率设置（Center Freq/Start Freq/Stop Freq ） >>3=数字按键输入对应频率>>4=选择对应频率单位（如下图）频率设置成功。
版权所有，侵权必究
7
4、 SPAN功能使用：
频率显示的带宽，带宽越大显示的频率范围越大，越小显示的越准确

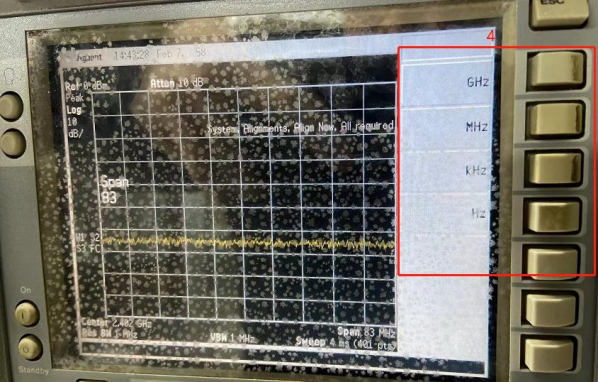

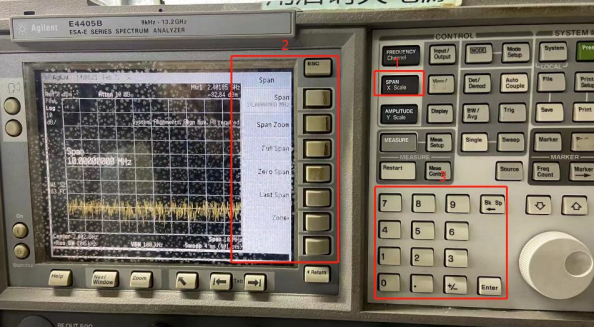

设置如下图：1=按按键SPAN X Scale>>2=选择Span>>3=数字键输入频率>>4=选择对应的频率单位
版权所有，侵权必究
8
5、 BW分辨率设置RBW(分辨率带宽) ,VBW（视频分辨率）：RBW，高分辨率（数值低）；低分辨率（数值
高）
RBW分析带宽，也就使参考带宽。表示测试的是多大带宽的功率。RBW实际上是频谱仪内部滤波器的带宽。（中频滤波器的3dB带宽），设置他的大小能决定能否区分相近的两个信号。它的设置影响结果。
只有设置RBW大于或者等于工作带宽时，读数才准确；如果信号弱，频谱仪无法分辨信号，即使RBW大于工作带宽读数也不准确。
RBW为resolution bandwidth代表两个不同频率的信号能够被清楚分辨出来的最低频宽差异，两个不同频率的信号频宽如果如果低于频谱分析仪的RBW，此时两个信号将重叠，难以分辨；
版权所有，侵权必究
9
较低的RBW有助于不同频率信号的分辨与测量，但是低RBW会滤除较高频率的信号成分，导致信号显示失真；

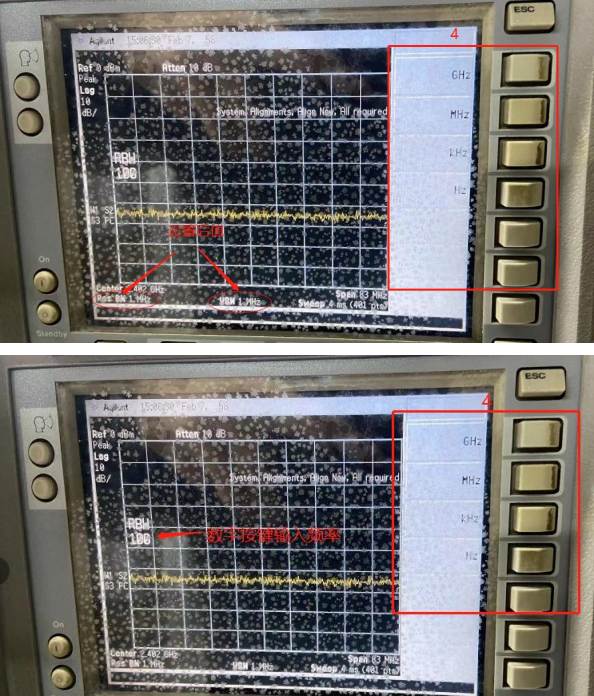

测试蓝牙信号为例：测试功率一般RBW设置3MHZ;测试杂散RBW设置 100KHZ。 RBW设置如下： 1=按按键BW/Avg>>2=选择Res BW/Video BW>>3=数字按键输入数字>>4=选择频偏单位
版权所有，侵权必究
10

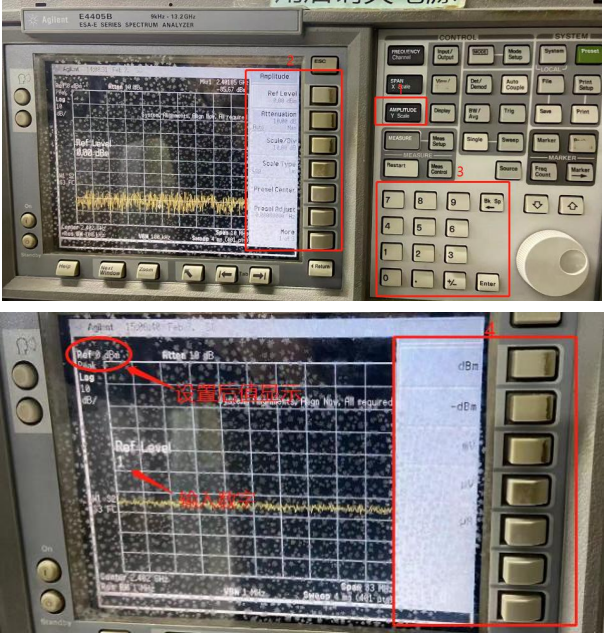

6、Amplitude幅度，设置参考电平位置， 电平/格（幅值量程）：
作用使频谱图在屏幕上完整显示；根据测试频谱的功率设置幅度参考值，频谱显示更清晰。
例如：测试一个功率为-60dB 的信号参考电平设置10dB,仪器上显示该频谱不明显；若设置-60dB则可以清晰看到该频谱。蓝牙功率测试一般设置0~ 10dB。
设置办法如下图：
1=按按键AMPLITUDE Y Scale>>2=选择Ref Level>>3=数字按键输入参考电平数值>>4=选择对应单位
版权所有，侵权必究
11
7、 TRACE轨迹设置：类似于示波器的触发方式，有MAX HOLD， MIN HOLD， Normal 等
一般测试信号有的为非持续信号，所以在测试信号的功率时候需要使用最大值测试，使用max hold功能。例如：测试我们蓝牙定频发射的为非持续信号、蓝牙跳频测试也是非持续信号。轨迹可以选1-2-3各条单独设置。

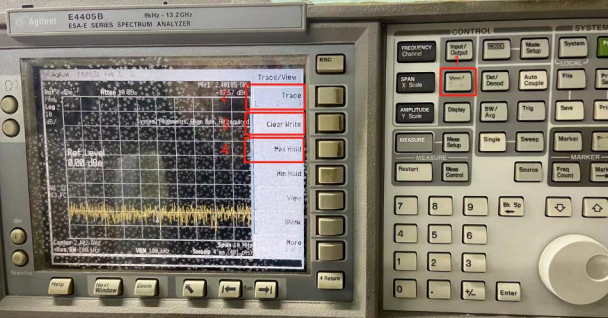

TRACE设置如下：
1=View/Trace按键>>2=选择Trace(只看一条线默认就可以不需操作)>>3=选择Clear Write>>4=Max Hold

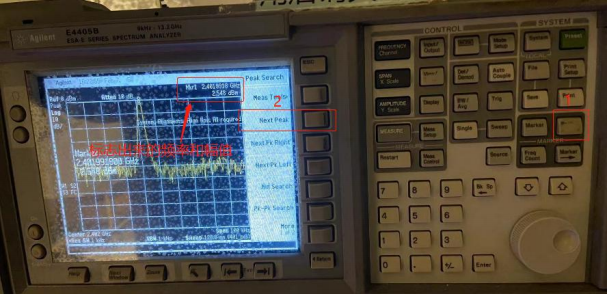

8、 MARK调出标记点，可以查看频谱图中任何一点的相关数据
操作如下：1=按按键Peak Search>>2=Next Peak (需要寻找下一个峰值点操作)
版权所有，侵权必究
12

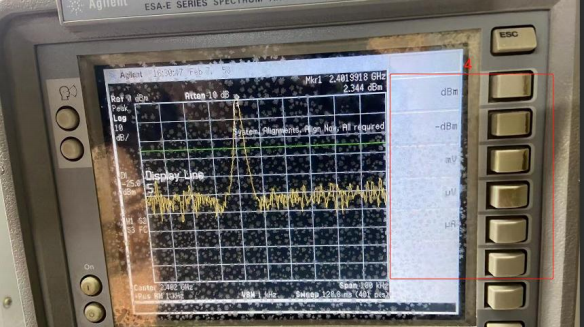

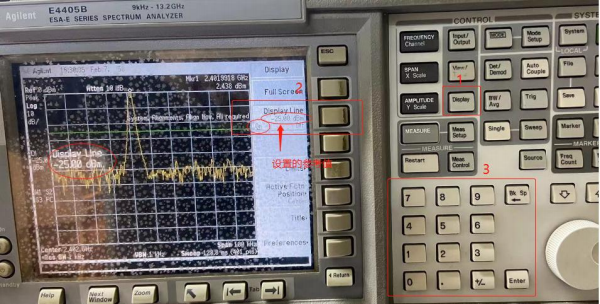

9、 Display:设置参考线
设置参考线在测试杂散时候可以更方便判断杂散是否超标问题。例如：SRRC蓝牙带内杂散<-33dB;设置参考线可以方便判断频段内杂散是否超标。
设置如下： 1=按按键Display>>2=选择Display Line on (出现一条绿线)>>3=数字按键输出参考线值>>4=参考值单位选择
版权所有，侵权必究
13

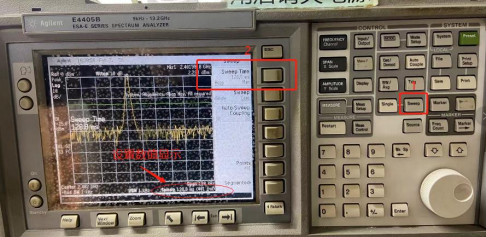

10、 SWEEP设置扫描时间：
设置如下：1=按按键Sweep >>2=选择Auto(可以根据测试要求设置)

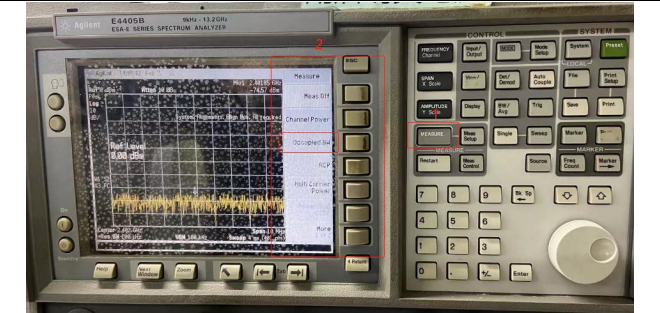

11、 MEASURE功能选择：
操作步骤：
1=按按键MEASURE>>2=选择测试功能（我们常用测试OBW 占用带宽；由于我们定频是非连续功率；仪器上 OBW测试没有Max Hold 功能所以无法测试）。
版权所有，侵权必究
14
版权所有，侵权必究
15
版权所有，侵权必究
16
版权所有，侵权必究
l7
