蓝牙分析仪抓包测试

📎 原始文档：https://www.kdocs.cn/l/ct6GunqEIc9x 蓝牙分析仪抓包简易教程

TOC \o "1-2" \h \u  HYPERLINK \l _Toc15837 一. 蓝牙分析仪与上位机设置  PAGEREF _Toc15837 \h 2
 HYPERLINK \l _Toc8252 1、 蓝牙分析仪型号  PAGEREF _Toc8252 \h 2
 HYPERLINK \l _Toc13466 2、 蓝牙分析仪接线  PAGEREF _Toc13466 \h 2
 HYPERLINK \l _Toc8250 3、 上位机基本设置  PAGEREF _Toc8250 \h 2
 HYPERLINK \l _Toc4512 二. 蓝牙分析仪抓包测试流程  PAGEREF _Toc4512 \h 3
 HYPERLINK \l _Toc21836 1、 蓝牙分析仪抓包需要的工具  PAGEREF _Toc21836 \h 3
 HYPERLINK \l _Toc25753 2、 蓝牙分析仪配置  PAGEREF _Toc25753 \h 3
 HYPERLINK \l _Toc496 3、 首次使用需要先进行Record一次，搜到附近的蓝牙设备  PAGEREF _Toc496 \h 3
 HYPERLINK \l _Toc31140 4、 筛选出想要抓包的数据  PAGEREF _Toc31140 \h 3
 HYPERLINK \l _Toc20242 5、 Link key输入  PAGEREF _Toc20242 \h 4
 HYPERLINK \l _Toc22041 三. 蓝牙分析仪捕捉I/O逻辑电平  PAGEREF _Toc22041 \h 5
 HYPERLINK \l _Toc13377 1、 I/O口物理连接  PAGEREF _Toc13377 \h 5
 HYPERLINK \l _Toc25727 2、 上位机设置  PAGEREF _Toc25727 \h 6


  1. 蓝牙分析仪与上位机设置
  2. 蓝牙分析仪型号 Ellisys蓝牙分析仪BXE400—PRO—DUAL
  3. 蓝牙分析仪接线

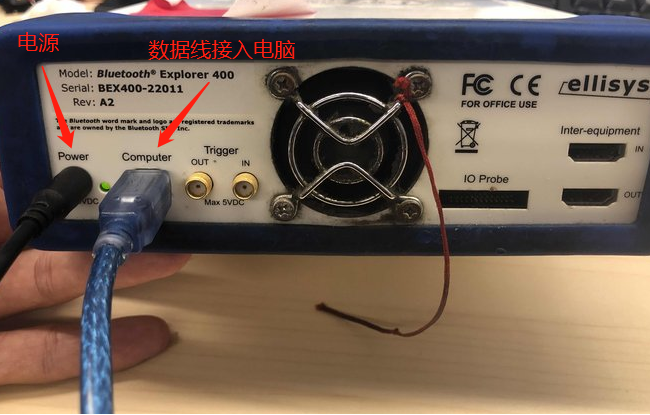

图1 电源与数据线连接

  1. 上位机基本设置 image

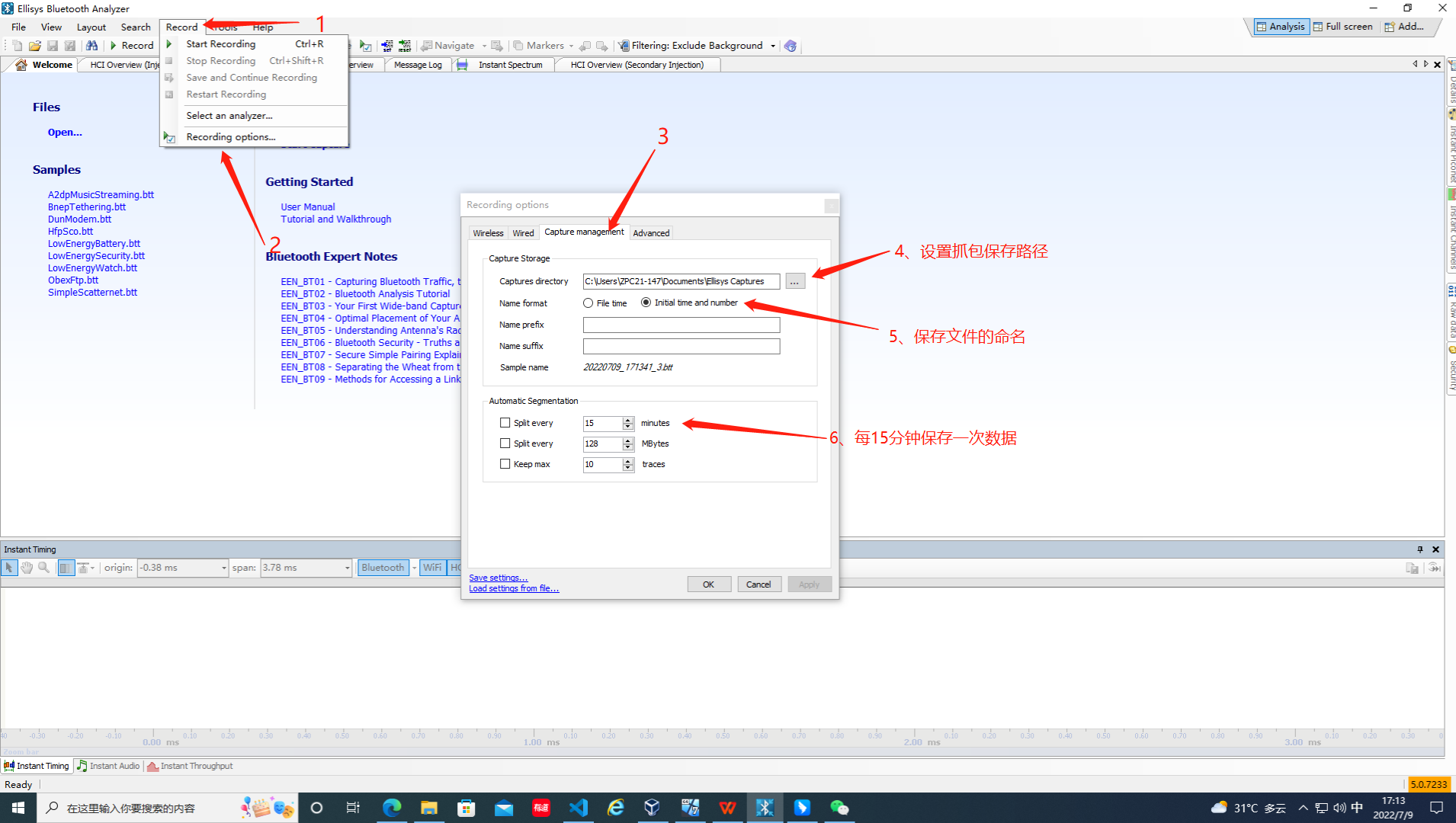

图2 上位机基本设置

  1. 保存文件名字命名 File time：20220709_171347.btt(年月日_时分秒)
    Initial time and number:20220709_171347_3.btt(年月日_时分秒_数字)
    Name prefix:名字前缀（前缀_年月日_时分秒）
    Name suffix:名字后缀(年月日_时分秒_后缀)
    Sample name：保存文件名字示例
  2. 保存文件时间间隔 在Automatic Segmentation中选择15 minutes，即每15分钟保存一次数据。
    （建议设置15分钟保存一次；如果设置时间太长，一旦上位机崩溃，数据不会保存；上位机需要保存上一份数据才开始进行下一份数据捕捉，所以设置时间不能太短，否则上位机经常保存数据导致捕捉数据效率变差。）
  3. 蓝牙分析仪抓包测试流程
  4. 蓝牙分析仪抓包需要的工具 样机（软件需要配置串口打印输出Link）、USB转TTL、串口打印工具、天线。
  5. 蓝牙分析仪配置 蓝牙分析仪Capture接入天线如下图3所示。

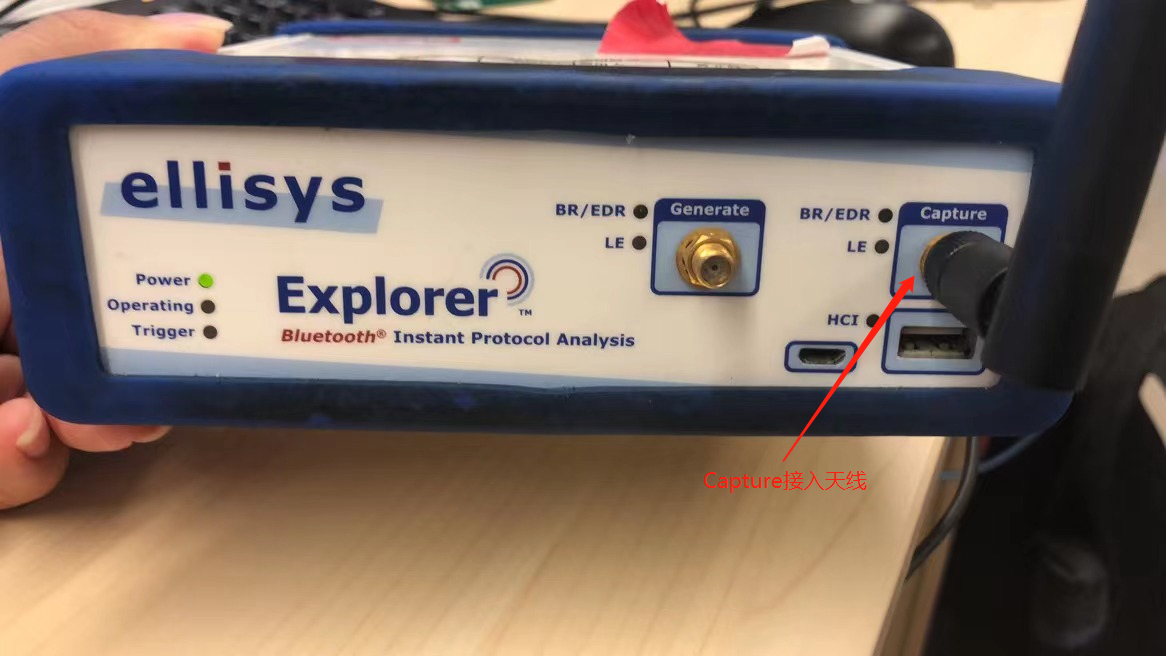

图3 天线连接

  1. 首次使用需要先进行Record一次，搜到附近的蓝牙设备 image

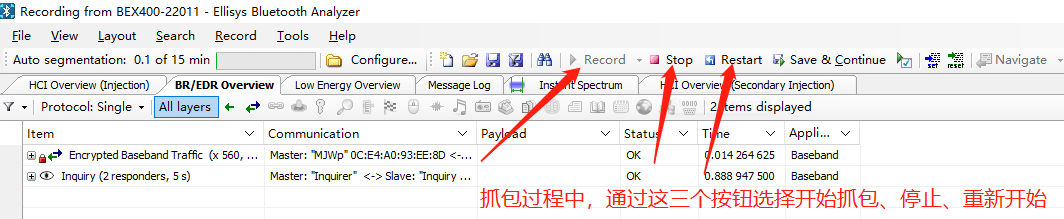

图4 开始、停止、重新开始川口

  1. 筛选出想要抓包的数据 操作步骤：一般是根据蓝牙名或蓝牙地址搜到具体要监听的某几个蓝牙设备，双击添加到左边，并在左边下选选项中选择
    Keep Involving Selected Devices，随后点apply即可.

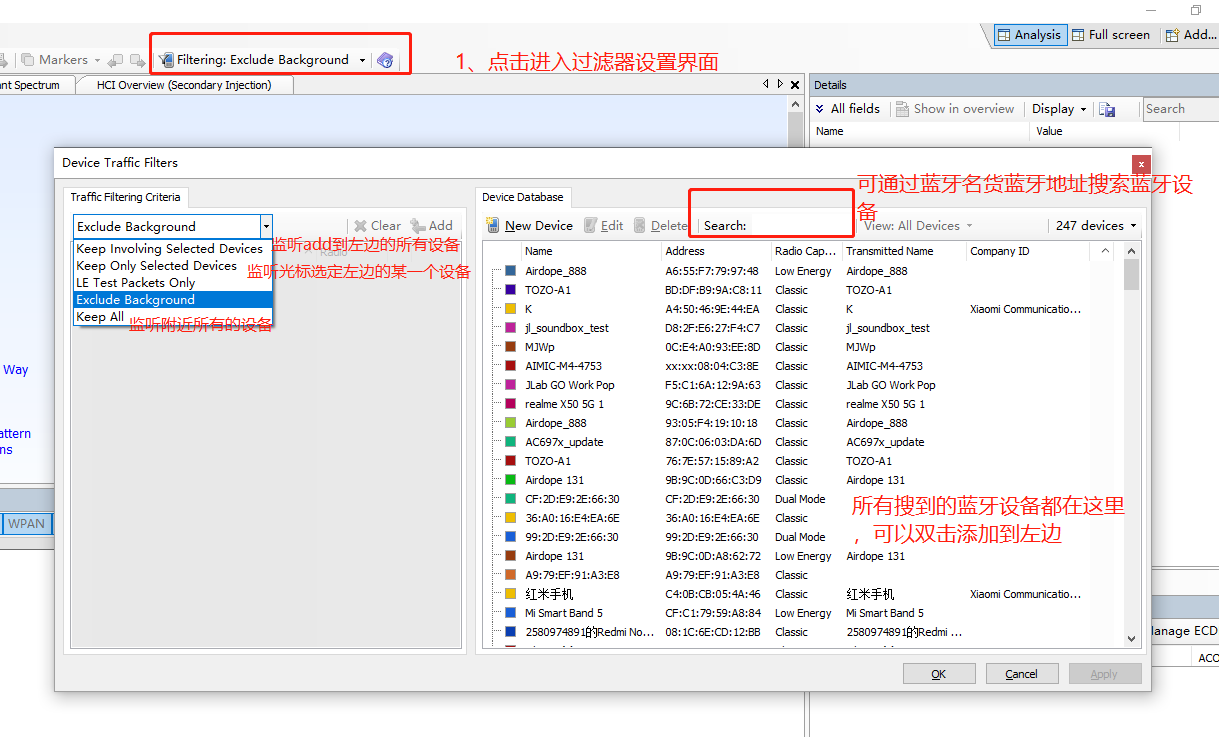

图5 滤波器界面
监听之后，能看到蓝牙发包过程中所捕获的数据包

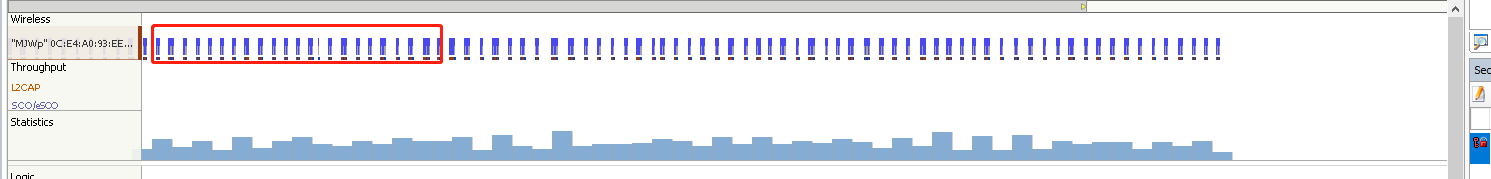

图6 数据包界面

  1. Link key输入 通过下方接口，开启打印，获得linkkey

#ifdef CONFIG_DEBUG_ENABLE
extern u8 *get_last_device_connect_linkkey(u16 *len);
u8 *test_linkkey;
u16 test_linkkey_len = 16;
test_linkkey = get_last_device_connect_linkkey(&test_linkkey_len);
if(test_linkkey){​
printf("test_linkkey================\n");
put_buf(test_linkkey, test_linkkey_len);
​}
#endif

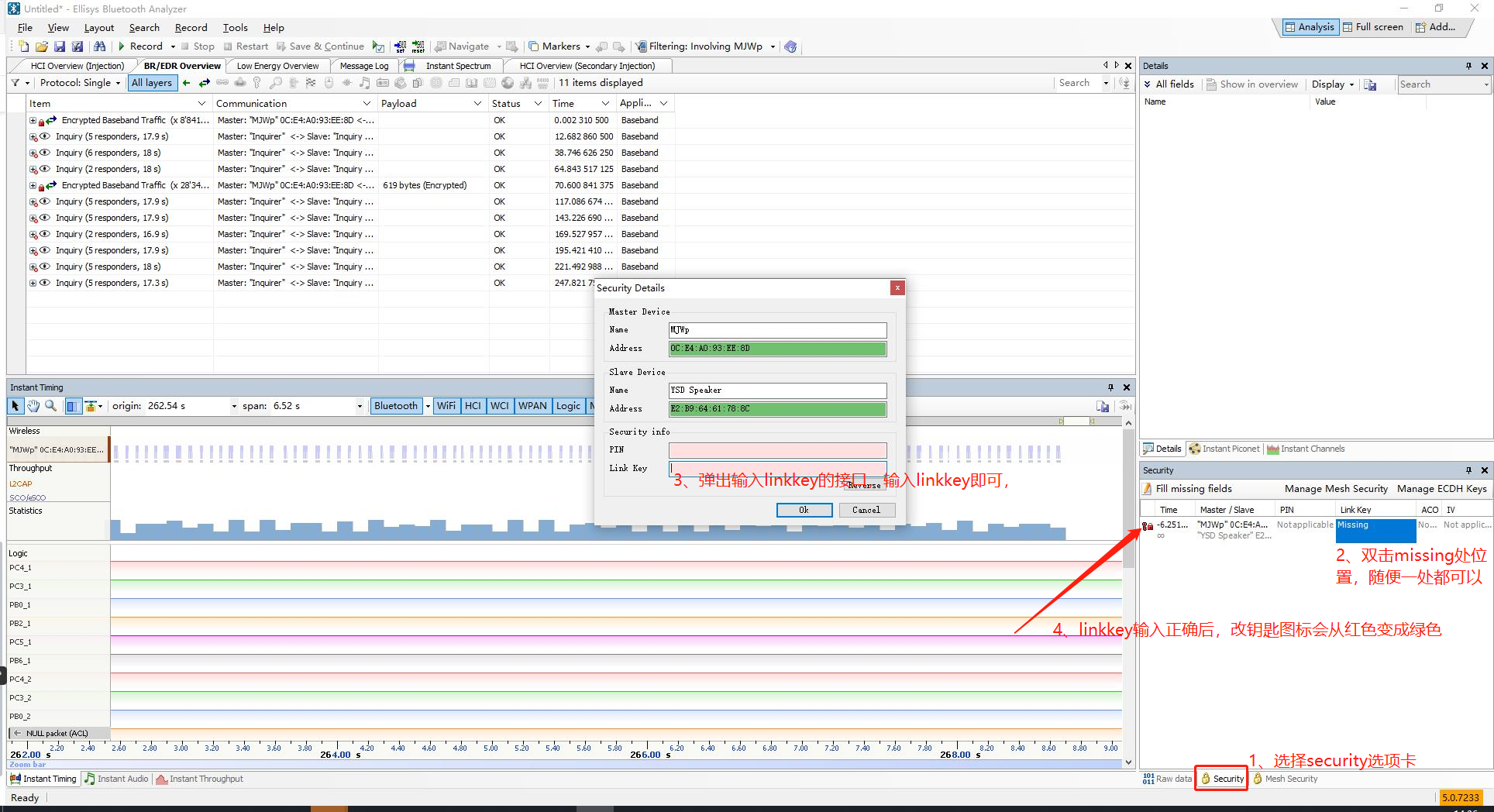

图7 安全界面link-key的输入
3. 蓝牙分析仪捕捉I/O逻辑电平

  1. I/O口物理连接 image

图8 蓝牙分析仪Explorer实物接口

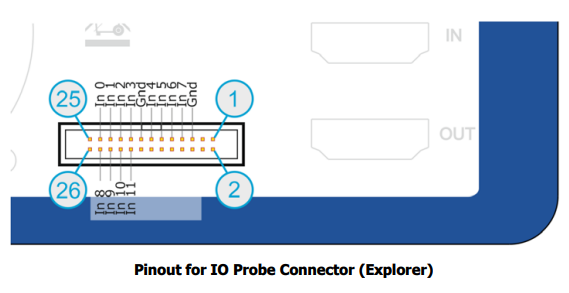

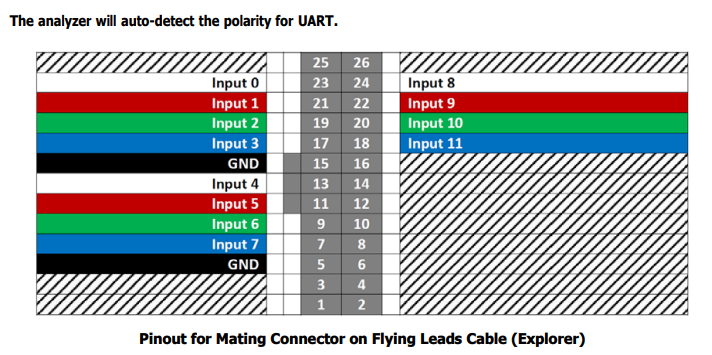

图9 蓝牙分析仪Explorer IO口顺序及功能

  1. 上位机设置 image

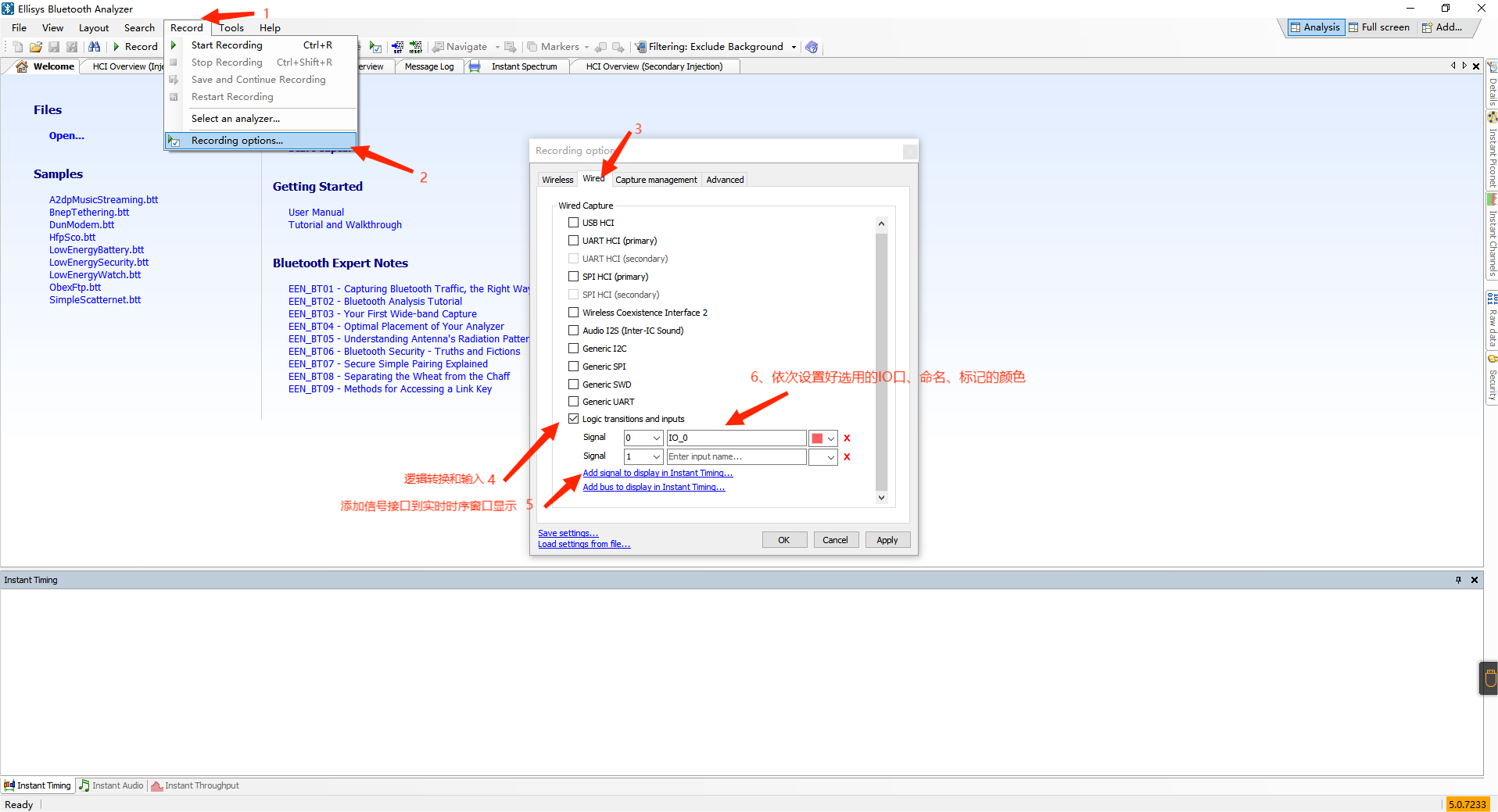

图10 上位机设置

Sample：

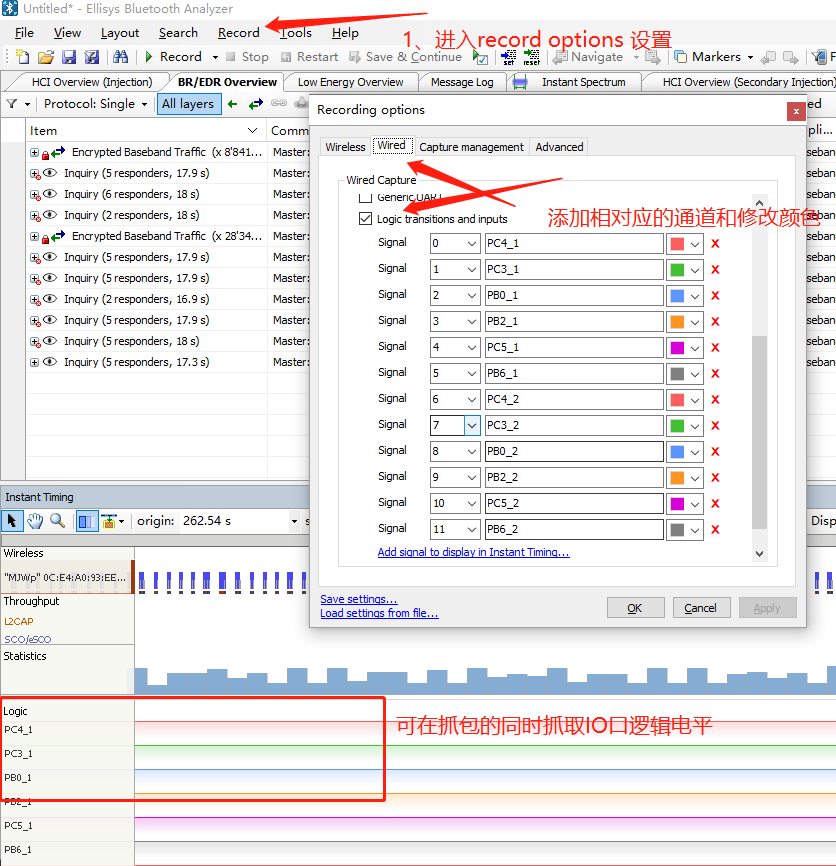

图11 上位机IO口抓取示例
