浪涌测试仪器使用说明V1.0
浪涌测试仪器使用说明V1.0
- 环境搭建
- 将稳压电源接到浪涌测试设备背部面板EUT_IN位置
- 浪涌测试设备正面面板的示波器探头口和浪涌输出口连接待测样机的浪涌打入点（一般为电源浪涌测试，连接电源正极和GND）,接法如下图所示（正接正，负接负）。
- 打开稳压电源，设置输出电压等级（测试信号浪涌关闭稳压电源即可）

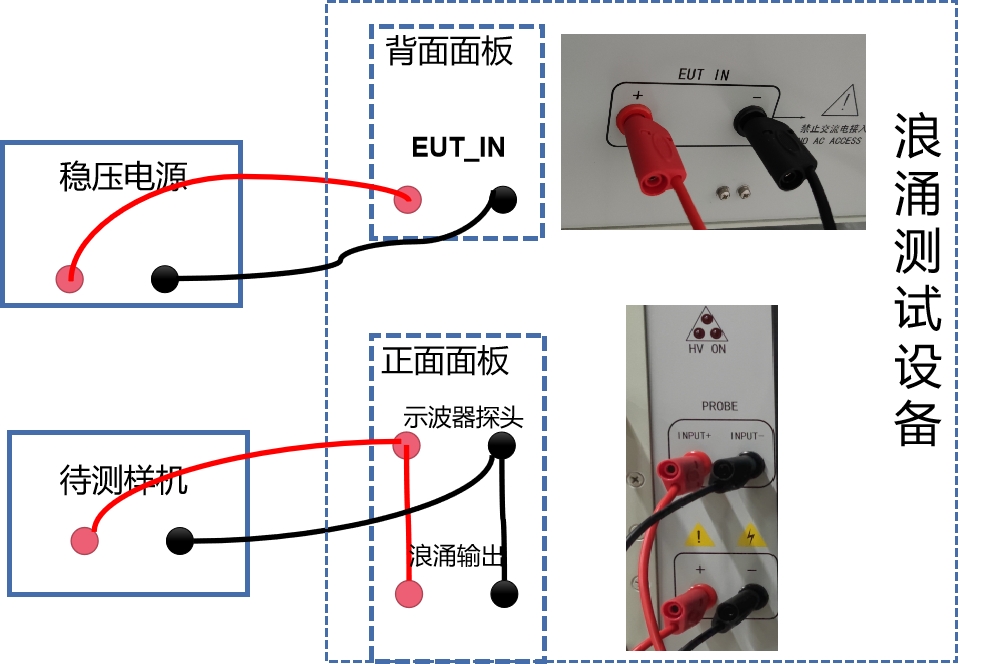

图1 浪涌测试设备连接示意图
2. 软件面板操作
- 打开设备，打开桌面软件Primasoft.exe——点击单次，进入图2界面
- 点击示波器显示面板中的设置，设置挡位和采集时间（不观察波形可跳过）
- *浪涌输出参数面板：依次设置耦合方式、极性、电压（步进值0） 正压浪涌设置：①耦合方式：二极管/二极管；②极性：+ ；③设置浪涌电压值
负压浪涌设置：①耦合方式：电容/电感；②极性：- ；③设置浪涌电压值
*电压设置：①设置浪涌电压（该值为绝对值）；②步进值设为0
固定参数（不允许修改）：触发（间隔/10S）次数（10次），内阻（2Ω） - 点击开始，勾选启用示波器，设备开始工作 `

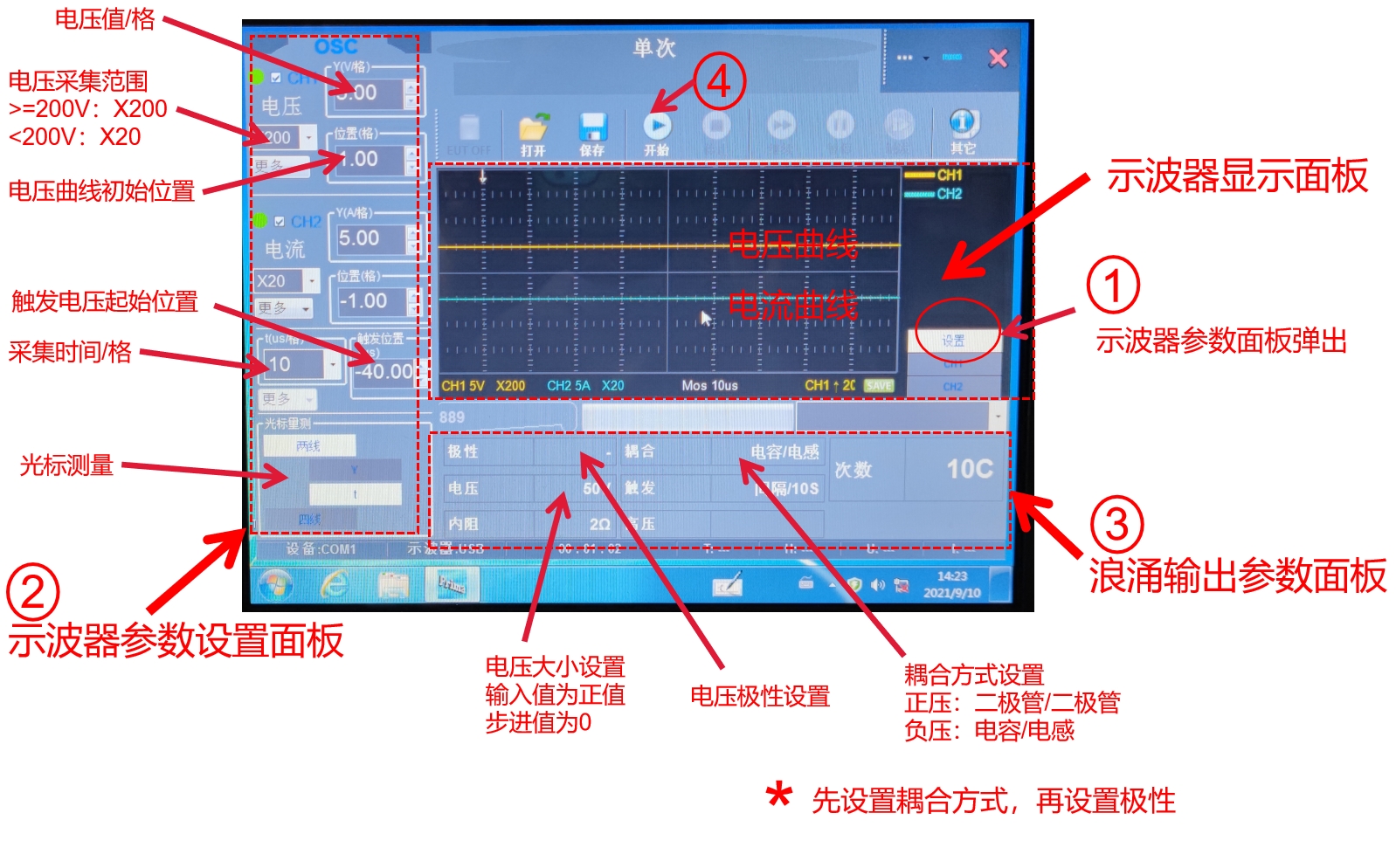

图2 浪涌测试仪器上位机界面
3. 测试流程
搭建测试环境，设置稳压源输出电压；
设置软件参数，分别测量正负浪涌损坏电压，并记录损坏前后绑定值和工作状态。浪涌测试起始电压±6V，测试步进电压2V。
注意事项
浪涌电压≥200V是，且无需示波器测量时，需断开示波器探头和浪涌输出端口连接，或者将示波器参数设置面板中的电压挡位设置为X200；
示波器电压挡位设置需合理，当浪涌电压<200V时，电压挡位需设置为X20（触发电压为2.5V），否则无法触发波形采集。（电压挡位X200时触发电压为20V，当实际浪涌电压较小时，无法触发波形采集）
每次数据测量时，需要关注绑定值和工作状态，可能出现绑定值正常而设备损坏现象，也有可能出现设备死机问题，需要重新焊接电池（此现象也需记录）
出现情况需停止运行时，先点击暂停然后点击停止。
数据测量与记录
浪涌设备启动前记录浪涌打入点未接电池时的绑定值（同时可测量带电池绑定值，进行异常值对比，测试过程中则无需取下电池测量绑定）；
每次测量浪涌后断开待测样机与浪涌测试设备连接，测量浪涌打入点绑定，异常则记录绑定值（取下电池，绑定差值>0.1V）和设备工作状态，否则继续测试直至异常。需附带浪涌测试示意图。 表1 浪涌等级测试记录数据
测试设备： TVS 8/20PC 待测样机： 测试时间：
浪涌打入点： 电压步进等级：2V（默认）
| 编号 | 测试项环境 | 浪涌极性 | 损坏电压等级 | 初始绑定 | 损坏绑定 | 现象 | 备注 |
|---|---|---|---|---|---|---|---|
| 正向 | |||||||
| 负向 |
- 示波器名词解释
- 电压采集挡位：示波器探头缩放倍数。输入电压<200V时，电压采集挡位设置为X20（波形采集触发电压值为2.5V，该值系统自动设置），输入电压≥200V时，电压采集挡位设置为X200（波形采集触发电压值为20V，该值系统自动设置）。
- Y（V/格）表示每格代表大小，位置（格）表示初始值与中心点偏移位置，t(us/格)表示每格代表时间。 （3）光标测量包含2线和4线制，2线制中Y代表数值方向波形测量，t表示时间轴方向波形测量。
