暗室测试操作指南2021-3-1

📎 原始文档：https://www.kdocs.cn/l/cgO2B6S5qMWo 暗室测试操作指南

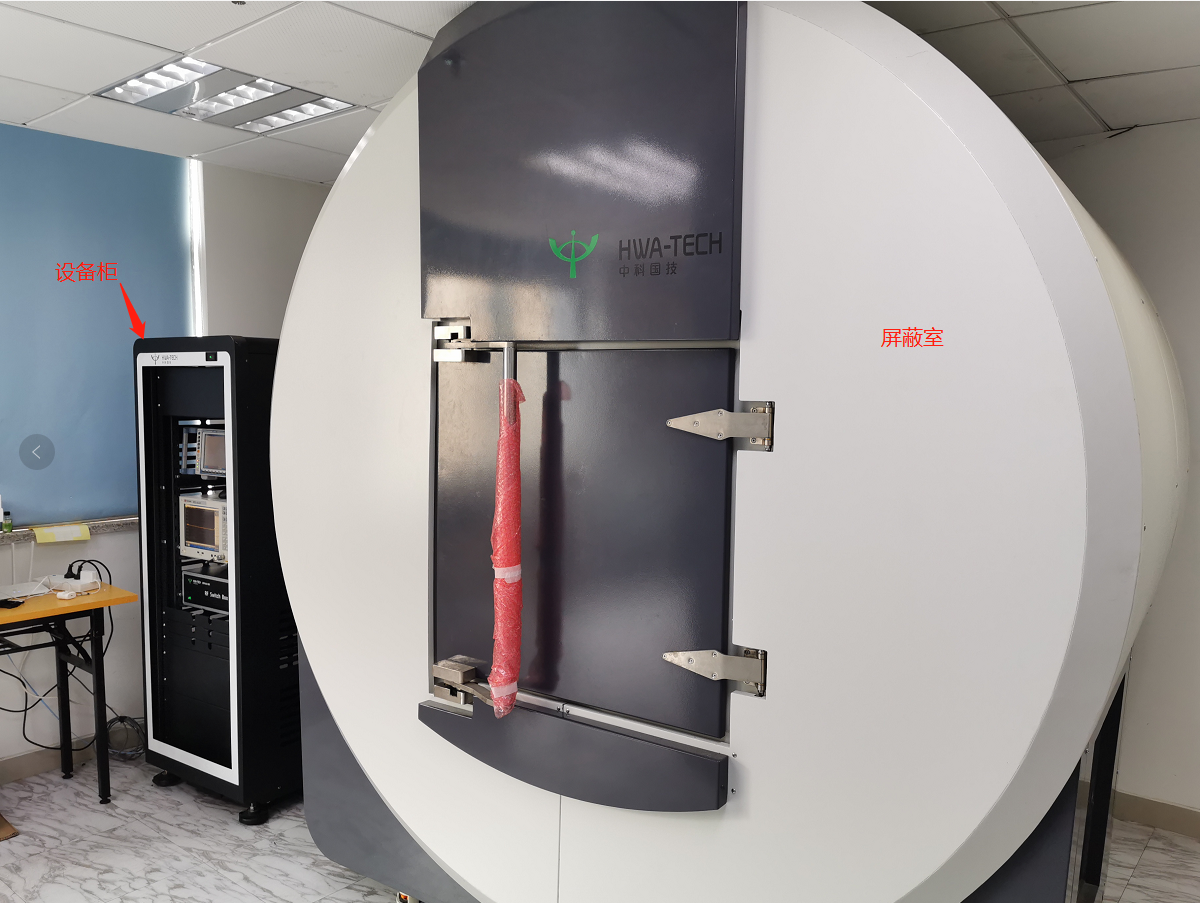

  1. 仪器介绍 暗室系统主要三大部分组成，屏蔽室+设备柜+电脑上位机，主要测试样机BT/WLAN模式下的TRP、TIS和天线效率。

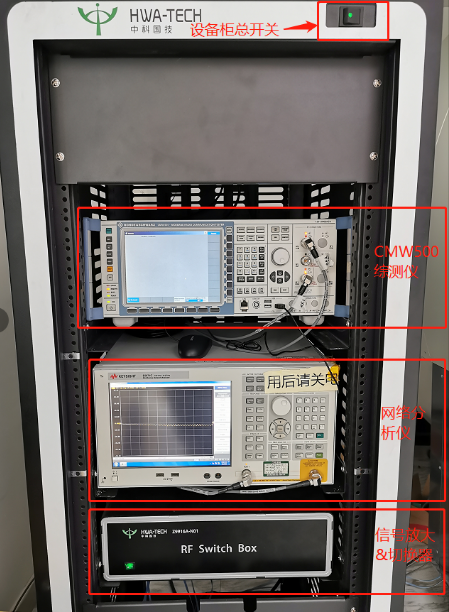

    其中设备柜里面有三个主要设备，其作用分别为：

  2. 综测仪（CMW500），用于测试样机BT/WLAN模式下的TRP和TIS数据；

  3. 网络分析仪（E5071C），用于测试样机无源天线效率；

  4. 信号切换器(Z9916A-N01)，用于切换发射和接收通路，且有线损补偿功能，现加载的就是30dB补偿。 imageimage

  5. 蓝牙TRP/TIS测试步骤

  6. 打开桌面“Quick OTA”软件 image

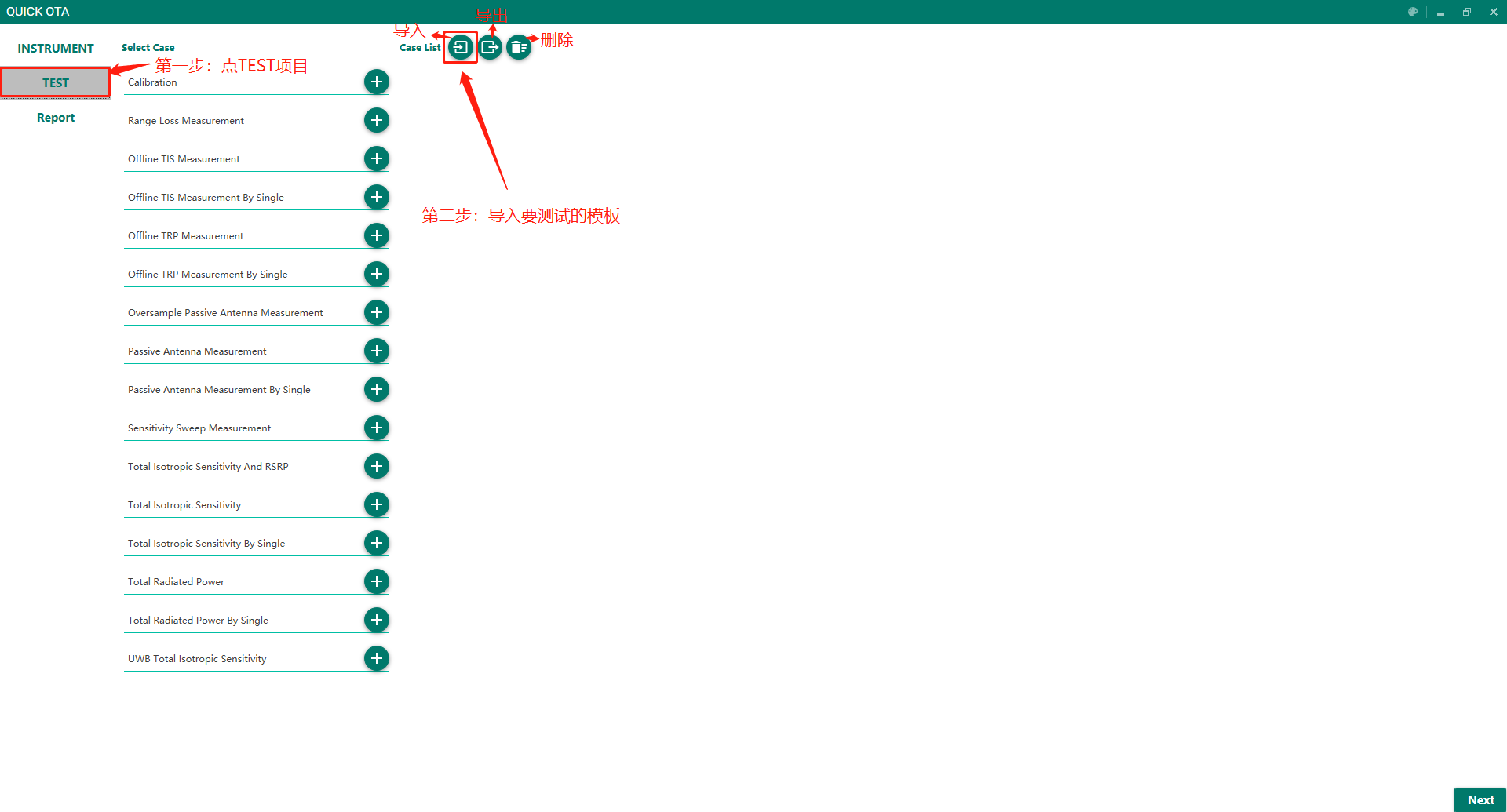

  8. 进入测试界面，导入模板 →点击项目“TEST”，导入模板。

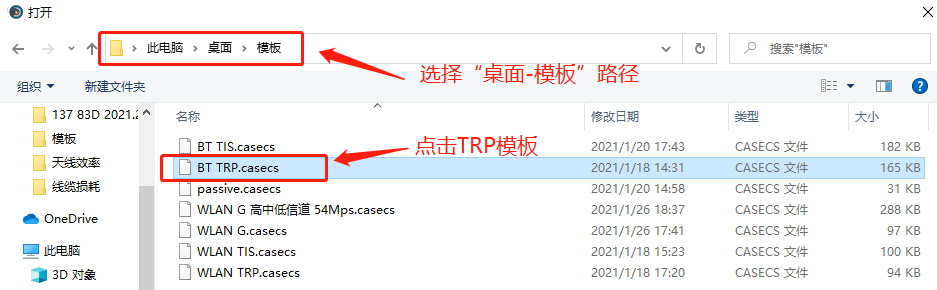

→模板路径在“桌面/模板”文件夹，导入BT_TRP/BT_TIS模板。

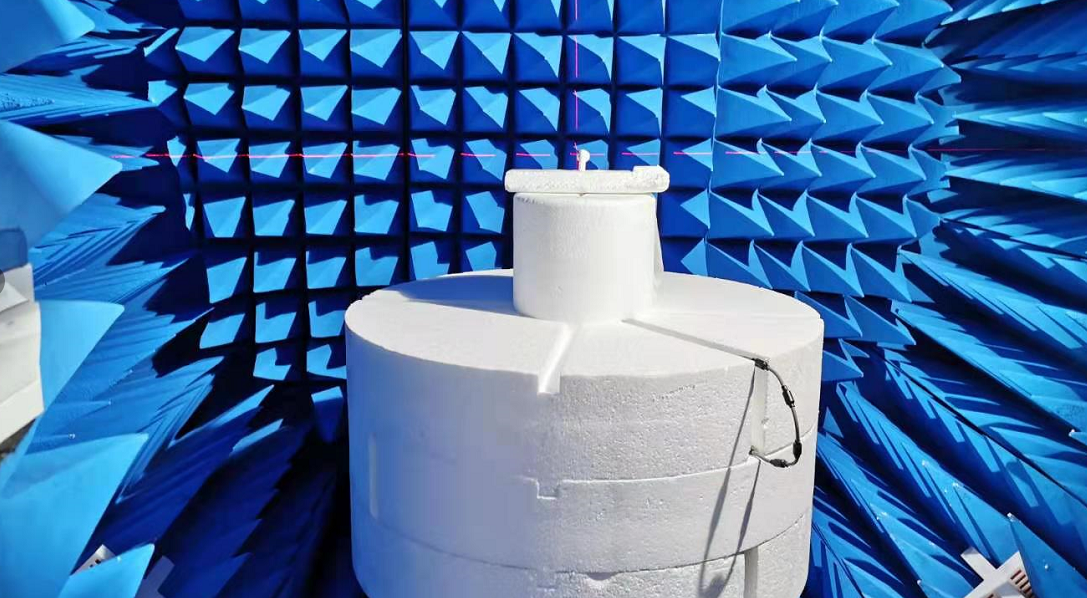

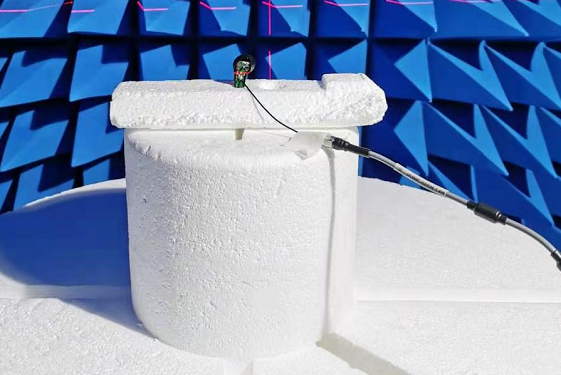

  1. 将样机放入屏蔽室放好正中，样机此时要进入DUT测试模式，然后关上屏蔽室。 image

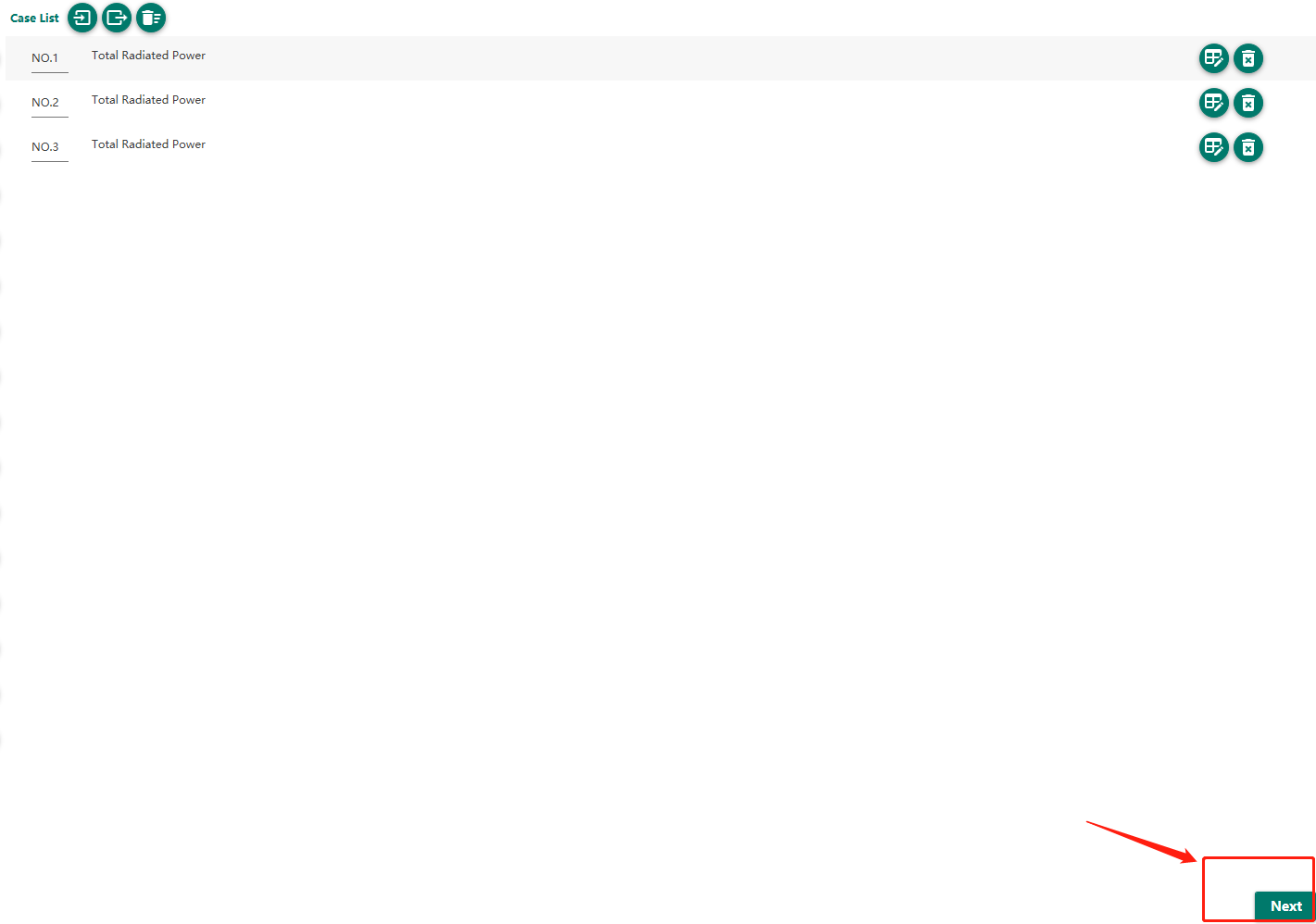

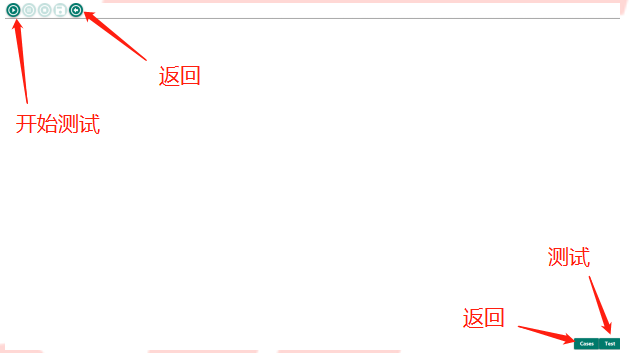

  2. 点解上位机“NEXT”按钮，接着点解TEST或者开始按钮 imageimage

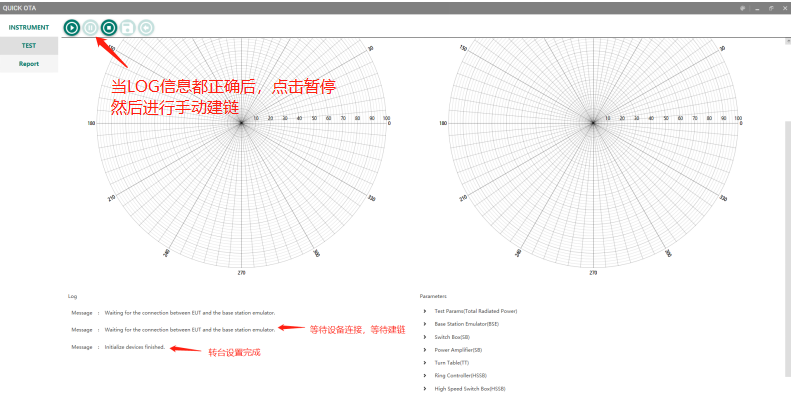

  3. 开始测试 →，页面往下滚动，看着LOG的信息，正常情况下会“弹出转台驱动设置成功”、“等待建链”，LOG会不断刷新“等待建链”信息。

→此时需要关注综测仪界面，此时综测仪应该处于不受控状态，若状态不对则是综测仪与上位机通信有问题。
→按上位机界面“暂停”按钮，接下来进行手动建链

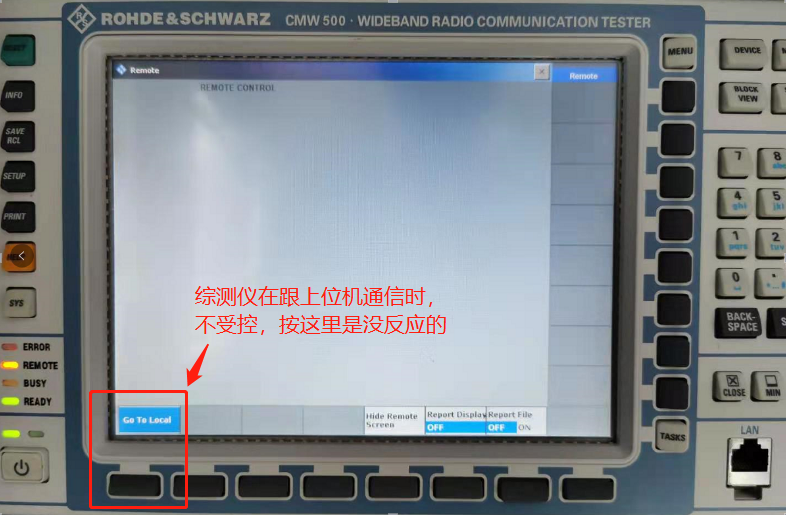

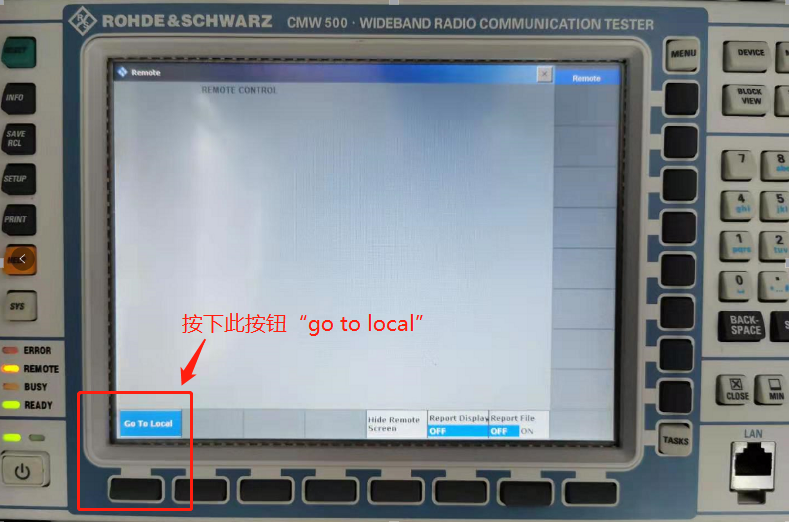

  1. 手动建链 →操作综测仪，此时上位机已暂停，可手动操作综测仪。按“go to local”按钮

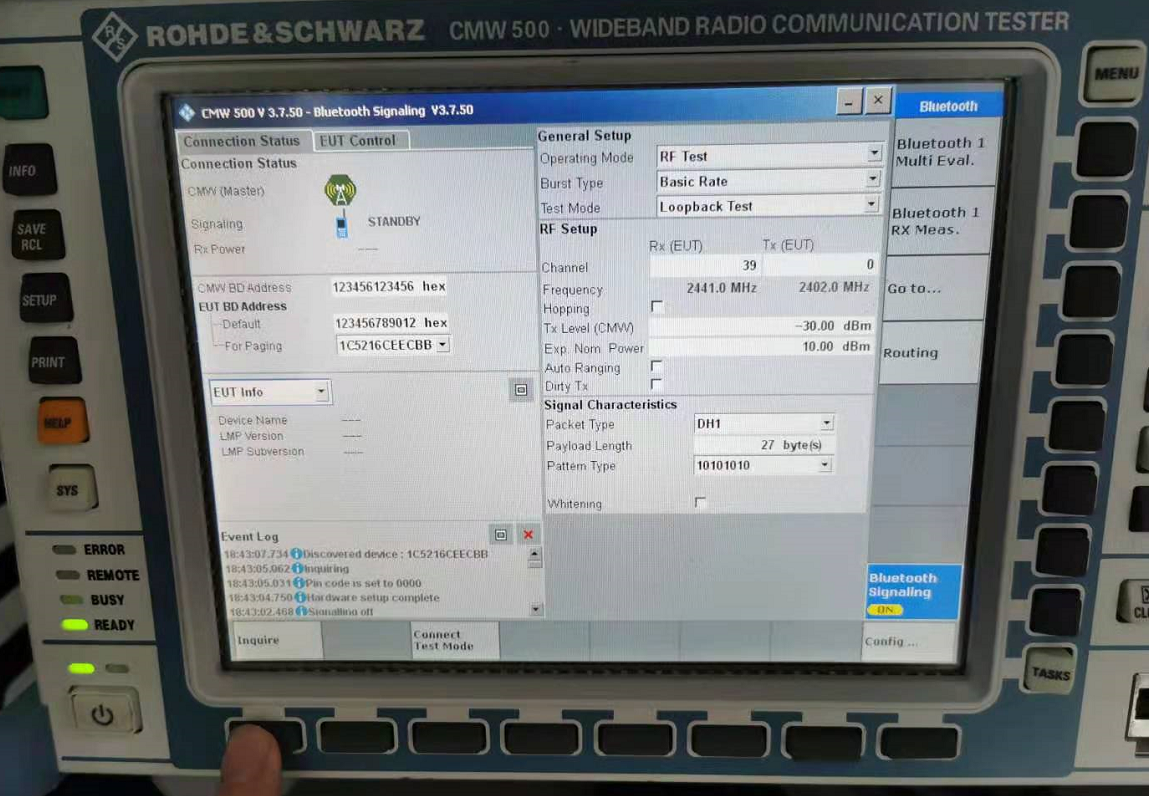

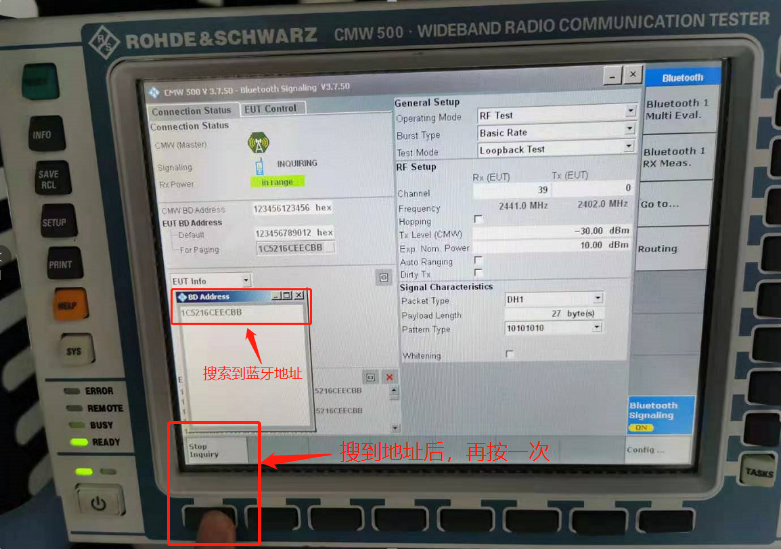

→按“Inquire”开始搜索设备，此时样机必须要进入DUT测试模式，就能搜到样机的蓝牙地址码，然后点击“Stop Inquire”

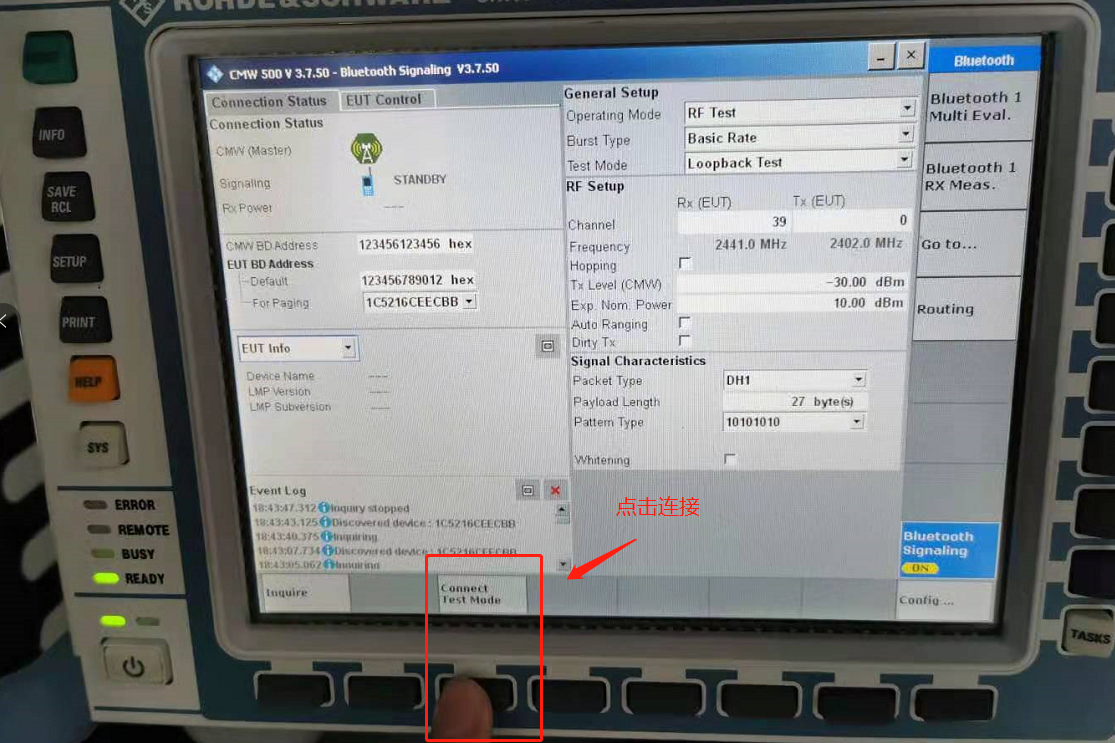

→点击“Connect test mode”

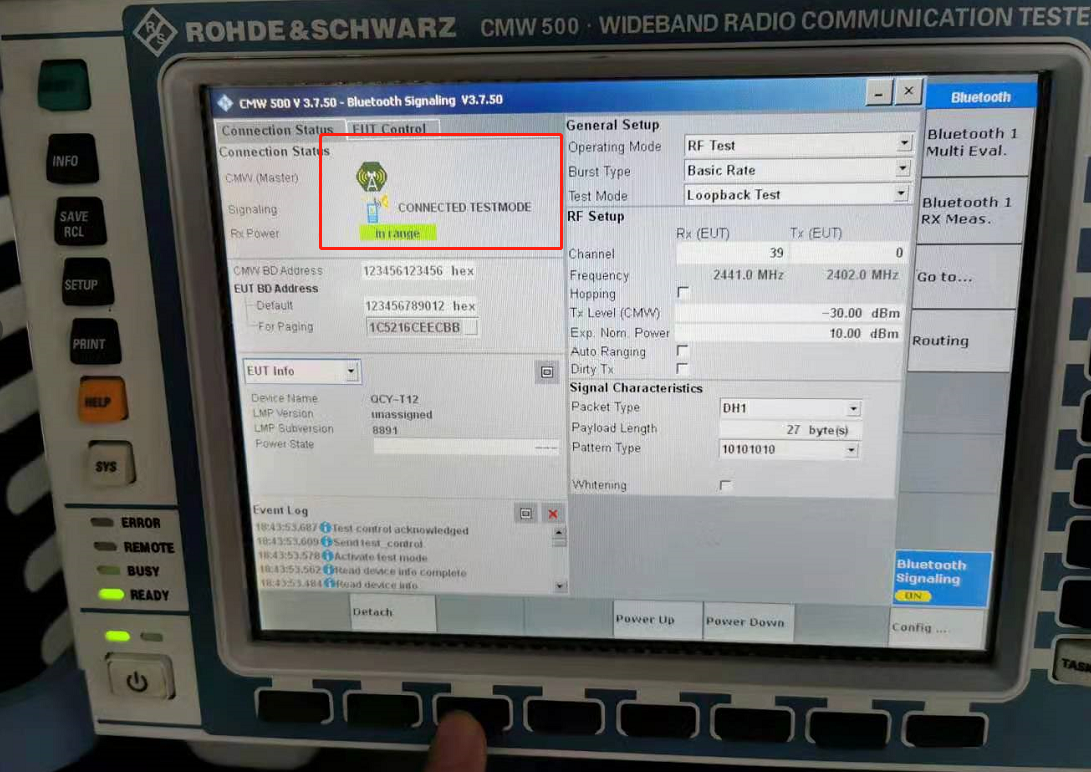

→查看状态是否为“Connnected testmode”，若不是，则要重连。

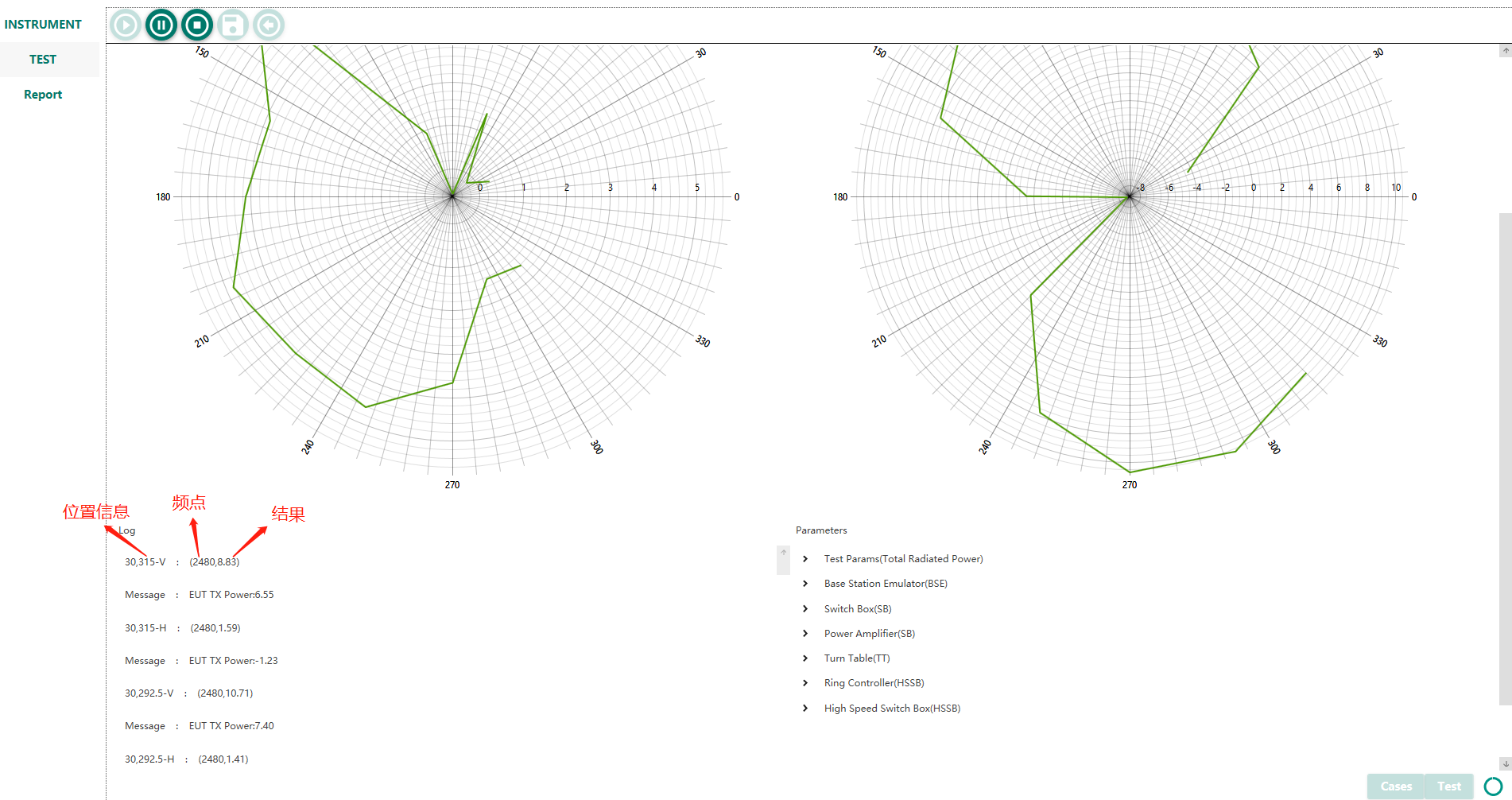

  1. 运行测试 运行时，LOG会实时打印测试信息和结果，对应的数据信息如下：

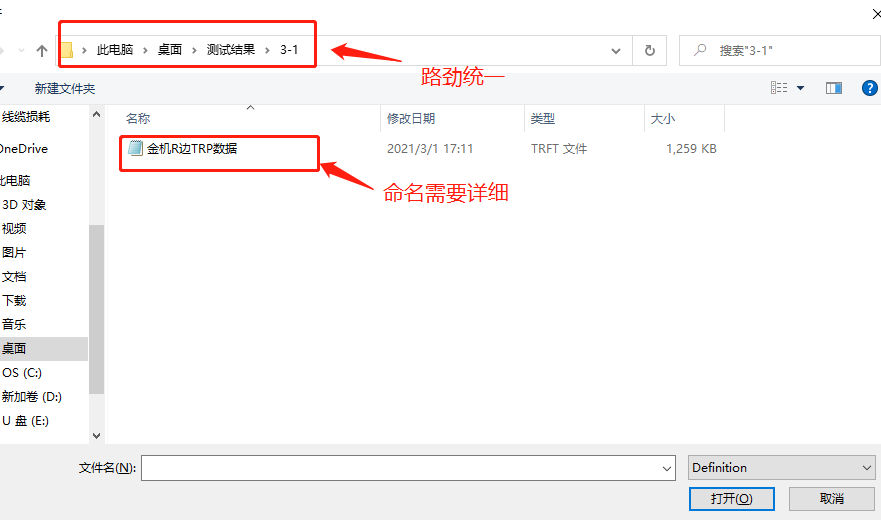

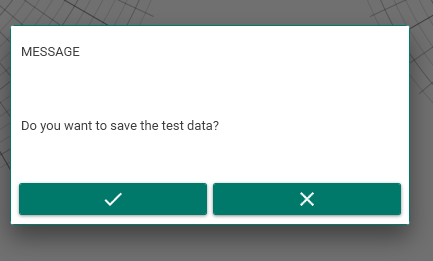

  2. 测试完成，保存数据 →点解保存数据，保存目录尽量固定在指定文件夹，“C:\Users\交付\Desktop\测试结果\”，命名必须要详细，方便查找。

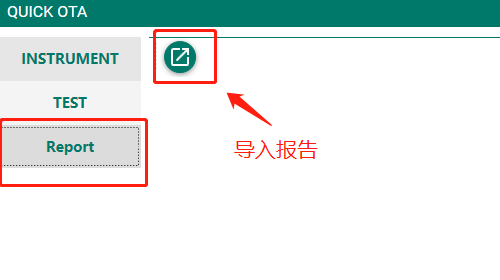

  1. 查看且分析报告 →点击“Report”，导入报告

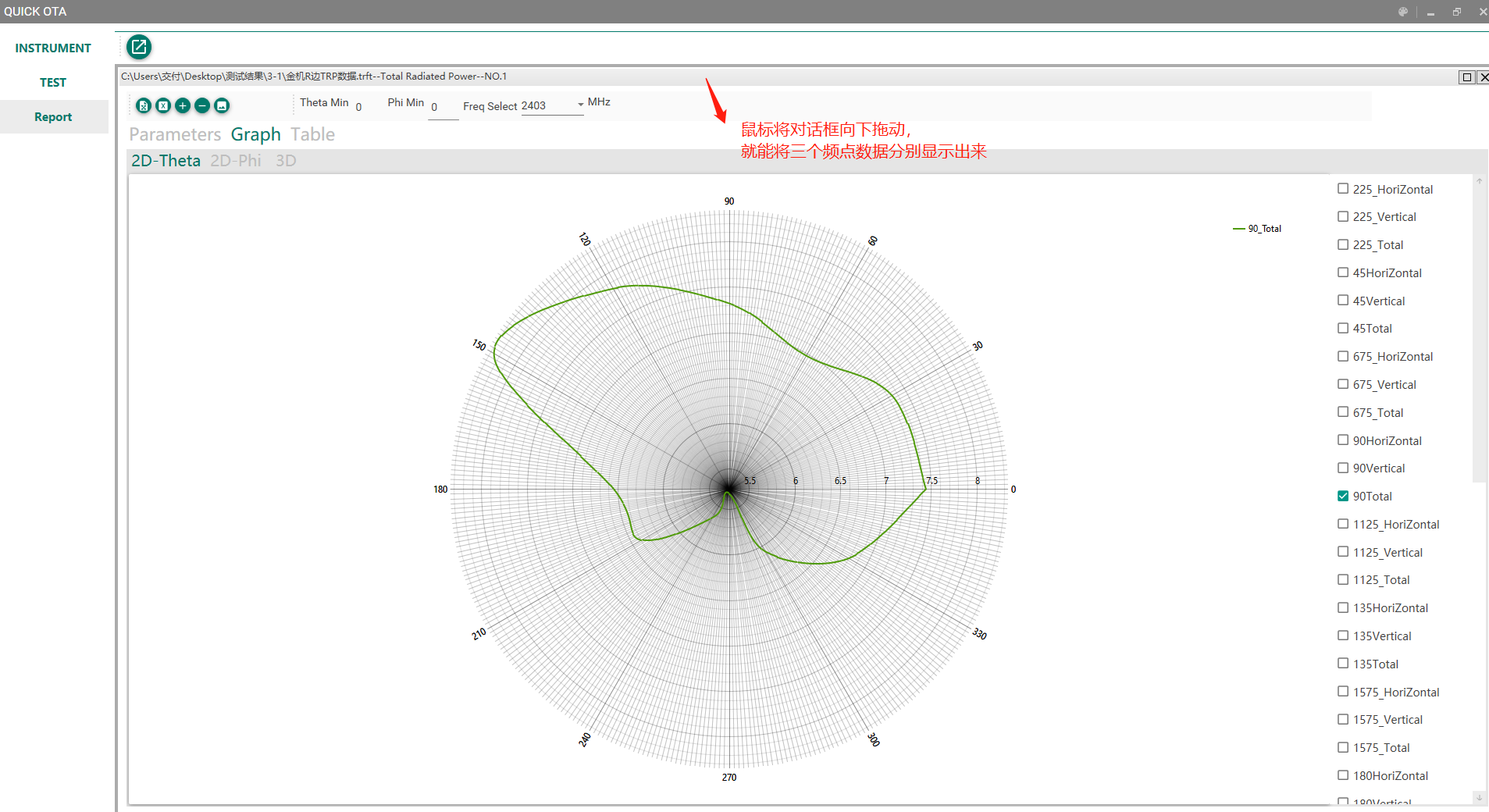

→导入后就会显示测试结果，测试结果三个频点的数据默认重叠一起了，需要鼠标手动拉一下对话框。

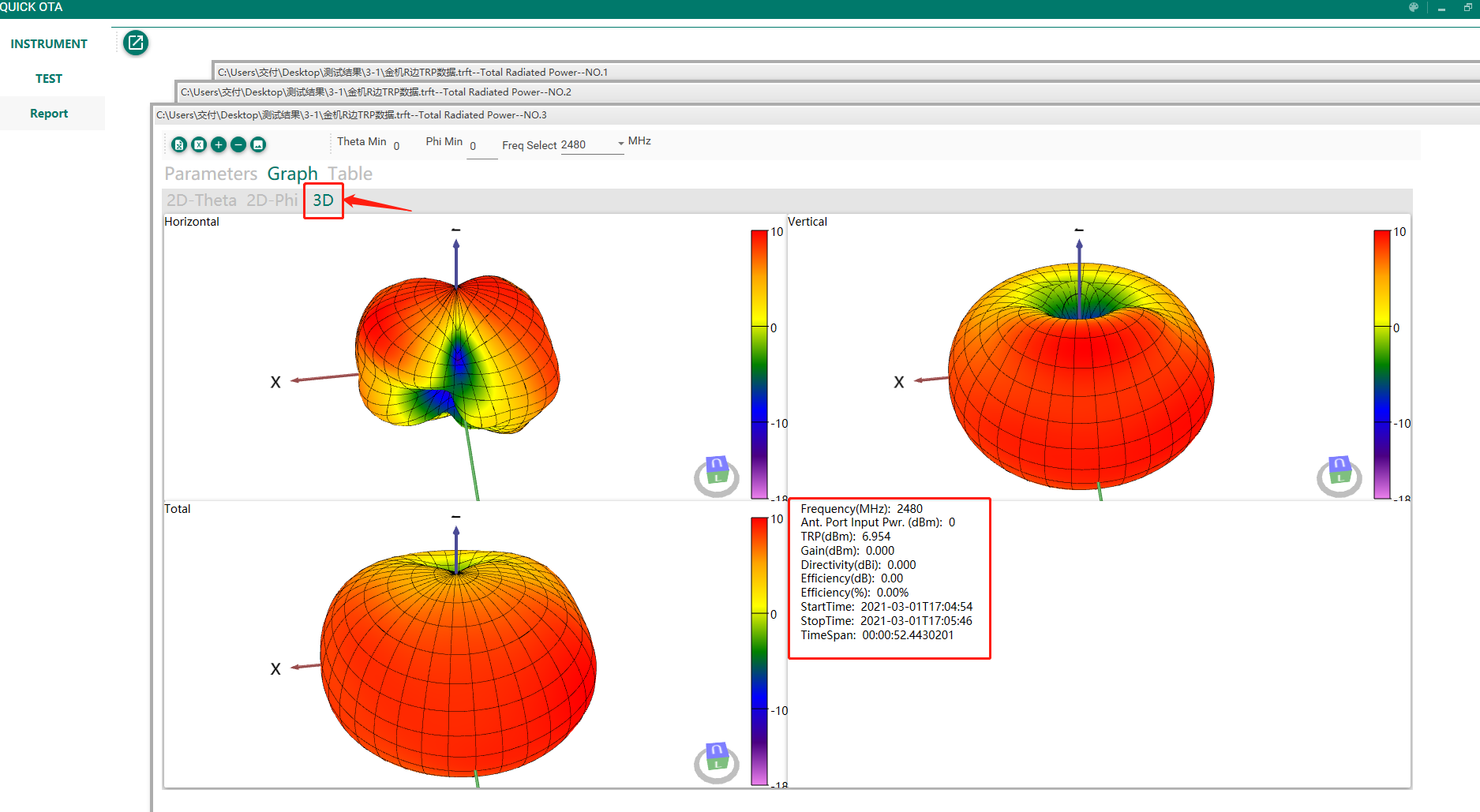

→数据分析，直接点解“3D”可以简单看到最终结果和对应的辐射方向图。

  1. 天线效率测试

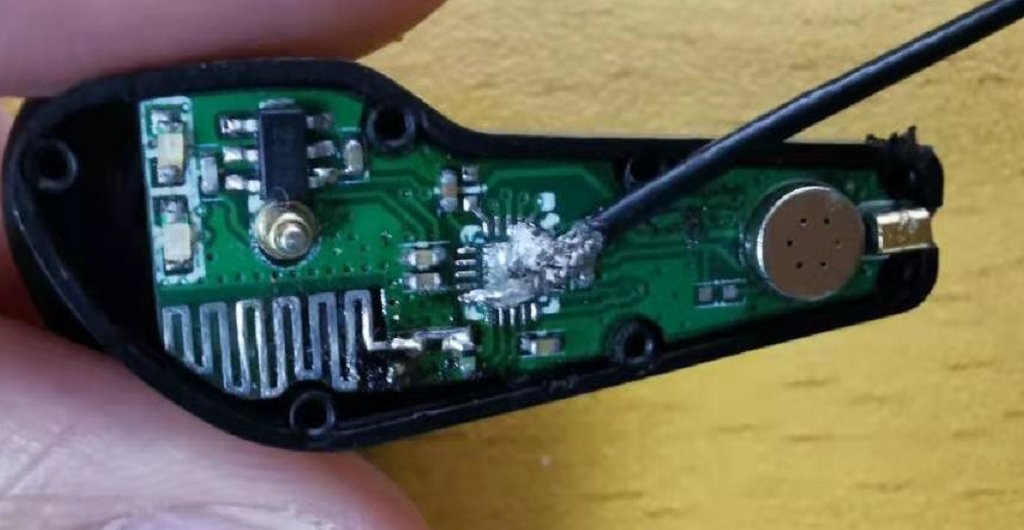

  2. 样机天线与馈线正确连接 image

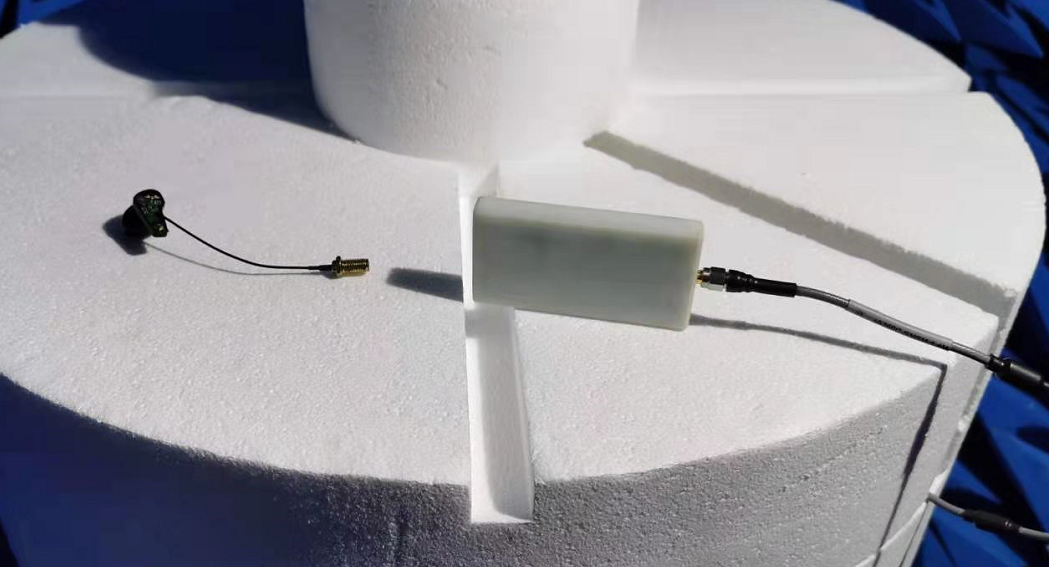

  3. 将样机接上屏蔽室里面的信号接口，要先把原本白色盒子天线扭下来，再接上样机的天线，摆放好位置。 image

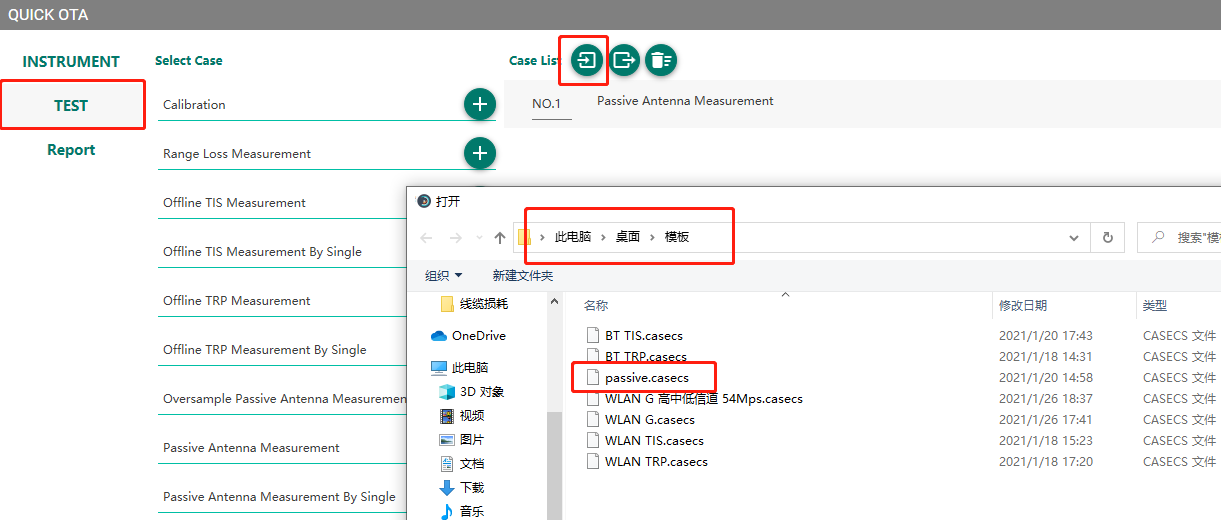

  1. 打开上位机，在“TEST”项目中导入“passive”模板， image

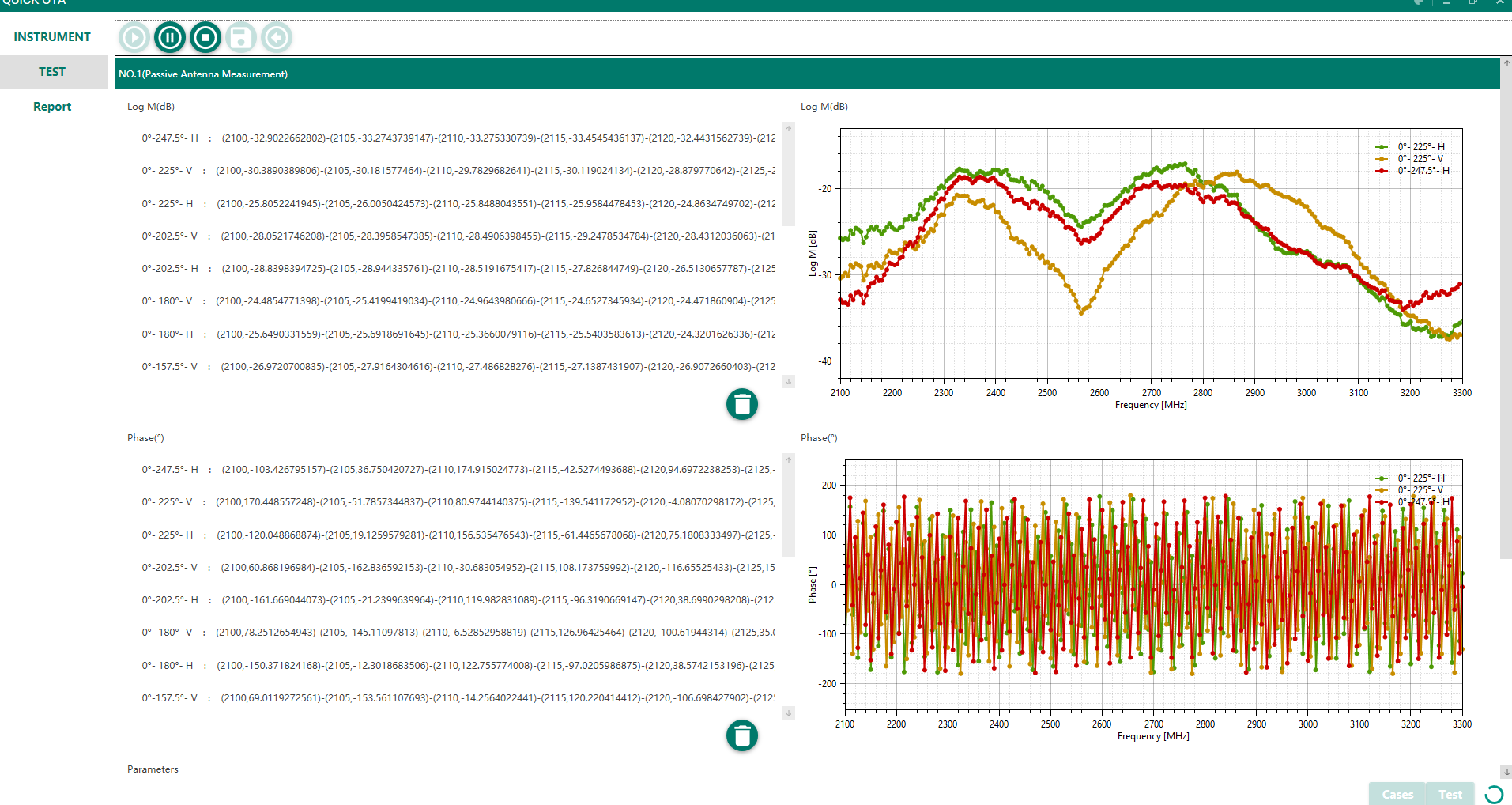

  2. 运行测试 →点击“NEXT”，接着点击开始测试，下图为测试中画面

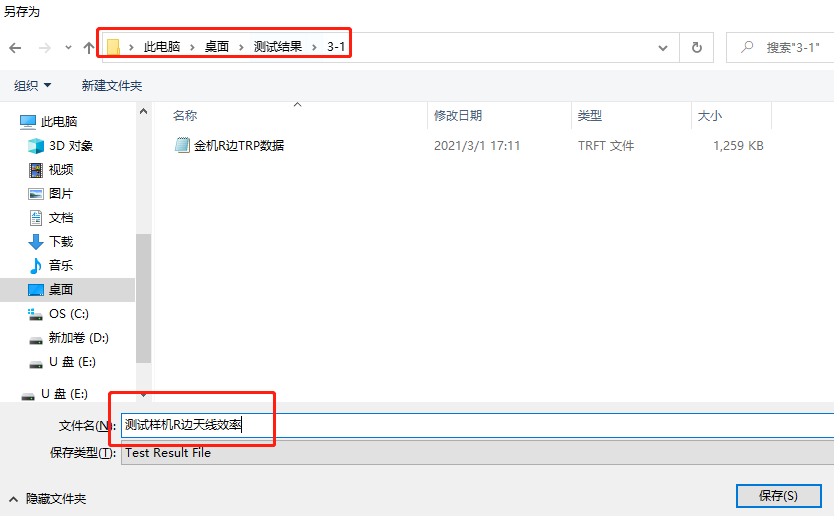

  3. 保存并查看报告 →保存路劲要统一，命名必须详细规范

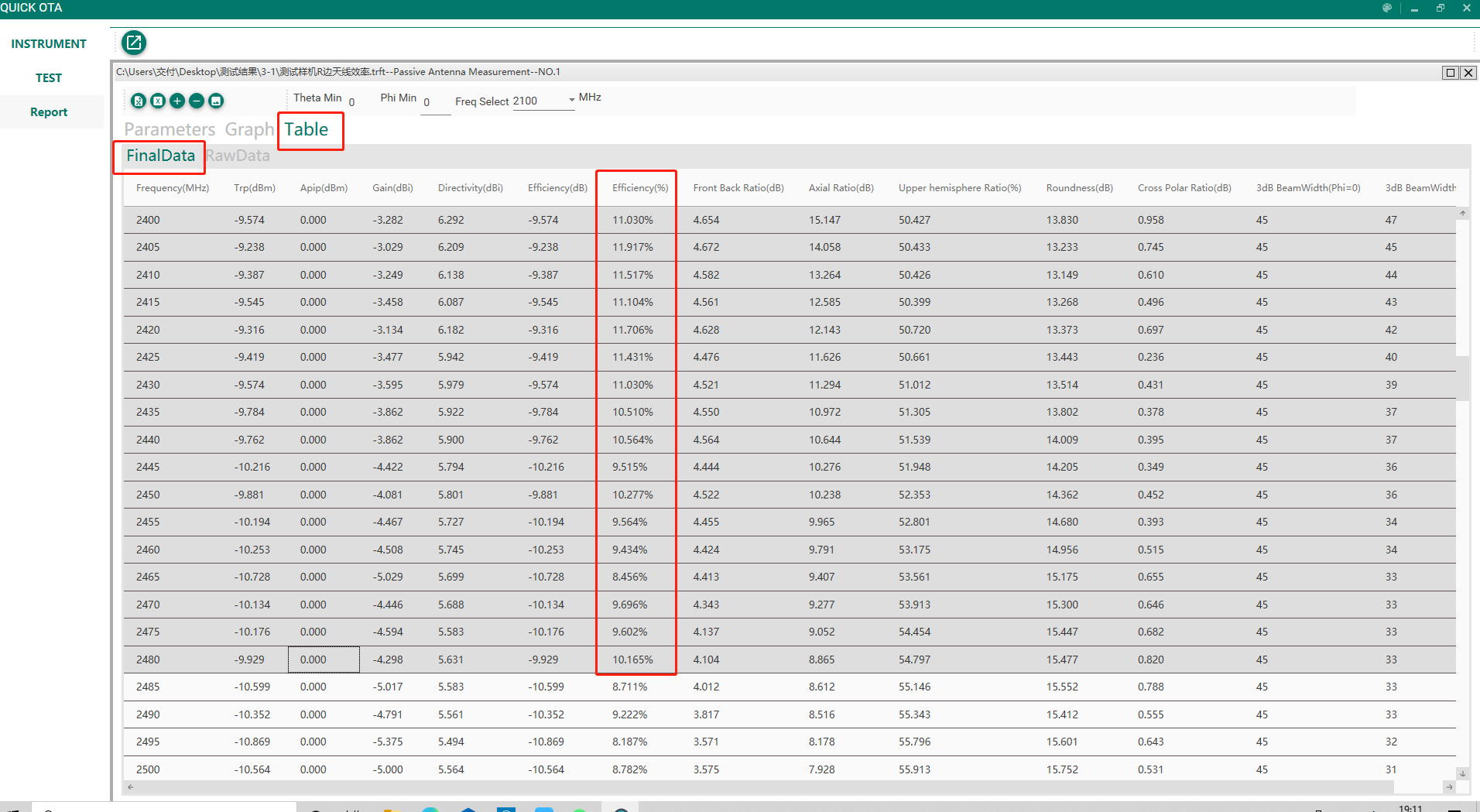

→查看结果，点击“REPORT”项目，导入报告，从2.4G~2.5G的天线率数据可在报告TABLE处查看，如下图：
