信号发生器仪器使用

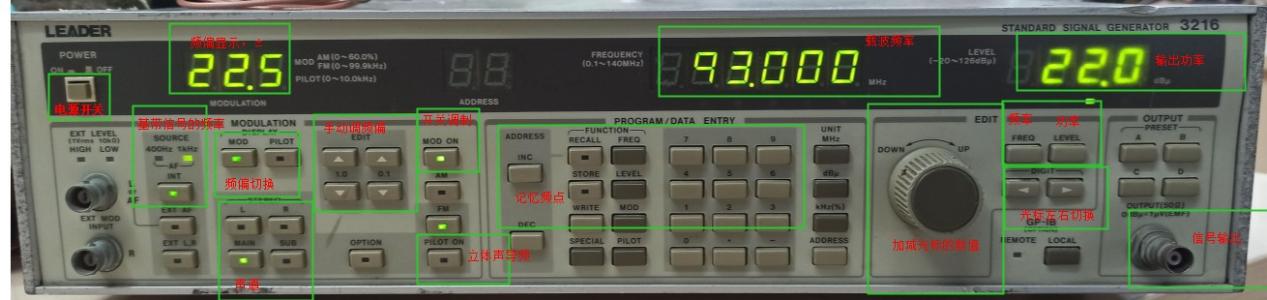

一、FM信号发生器的面板介绍

2. 使用说明

3. 打开电源

4. 设置基带信号的频率。（按键”INT”、有400Hz和1KHz可选）

5. 设置频偏，按键”mod”搭配按键”AM”和按键”FM”来设置频偏范围，按键”PILOT”是另一种调制方式。最后通过手动调节频偏（即上下”1.0”、”0.1”按键部分）。

6. 设置声道，看按键”L”、”R”、”MAIN”、”SUB”分别为左声道、右声道、主声道、子声道。（若要开启立体声，需要开启立体声导频，即选择PILOT调制并按下按键”PILOT ON”）

7. 设置载波频率，按下旋钮右边的”FREQ”按钮，此时可以选择按键输入即”0~9”按键和UNIT组里的”MHz”按键设置，也可以用旋钮和”←”和”→”调节载波频率。

8. 设置功率，按下旋钮右边的”LEVEL”按键，同样可以用”0~9”按键和UNIT组里的”dBu”按键设置，也可以用旋钮和”←”和”→”调节载波频率。

9. 开启或关闭调制。当选择MOD调制时，按下”MOD ON”调制开关时，基带信号会加载到载波频率中，反之则关闭调制。

10. 使用实例：FM灵敏度测试 FM（Frequency Modulation）即调频，习惯上用FM来指一般的调频广播（76-108MHz，在中国为87-108MHz、日本为76-90MHz），所以我们测试的范围再87MHz~108MHz之间，即载波频率设置的范围。

11. FM发生器信号输出接收音机天线，AP的出入接收音机DAC输出。

12. 通过FM使用说明，设置相关参数。

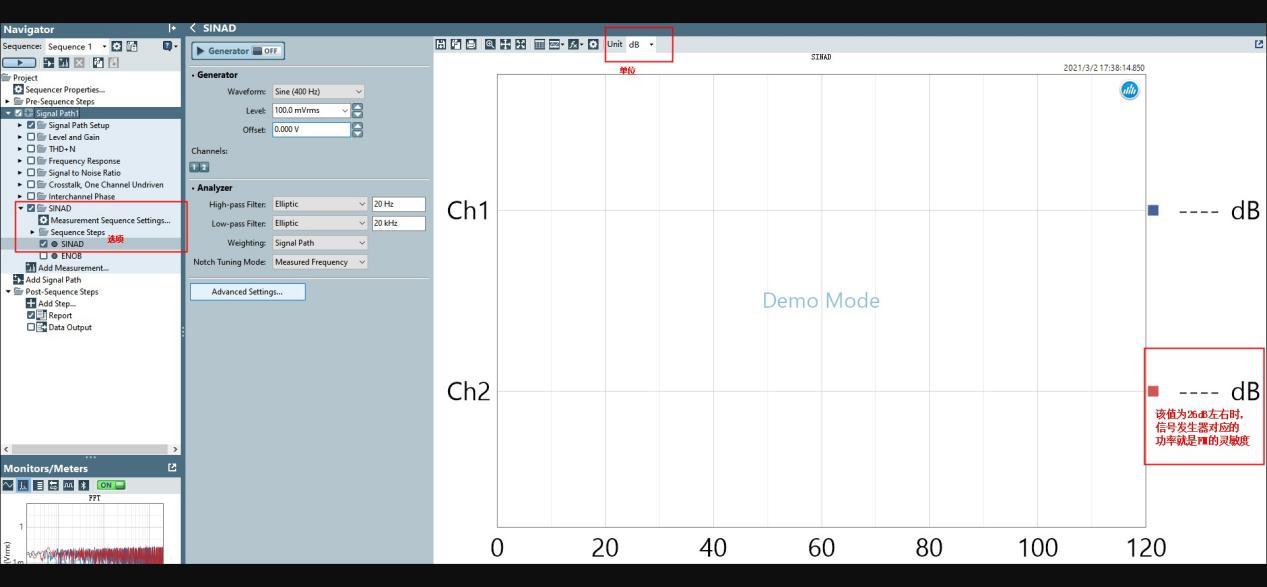

13. AP打开SIND脚本，并将单位设置成dB。不断调节FM信号发生器的发射功率，使SIND的采集的结果为26dB，那么FM信号发生器的发射功率就是该频点的灵敏度。

14. 多测试几个频点的灵敏度并记录数据。
