TWS 1T2 SDK-框架说明

1.开发背景

TWS耳机功能需求比较固定，常用功能、 UI可通过工具配置，减少开发成本。音频数据处理流程可通过流程图串接方式实现，不用修改SDK。

2.设计理念

以工具配置为主，代码开发为辅， SDK 能够提供的参数、功能等都可以放到工具上提供配置。 SDK 提供的事件，状态， API 都可以开放到情景配置中组合调用。音频处理流程图形化，将数据处理流程抽象成独立的功能节点，可以通过工具自由组合， 提高调音效率。

3.配置工具简介

配置工具通过新建工程的方式管理方案， 集配置、编译、调音、在线更新等功能为一体，提供集成式的开发环境。配置工具的安装路径不能带有空格，新建的项目存放路径也不能有空格，否则会导致文件复制不完整，无法编译。
首次使用配置工具需要登陆才能下载SDK，创建工程。杰理内部员工可通过钉钉扫码方式登陆，客户需要找助理拿二维码，扫码绑定后可通过微信扫码登陆。
下载的SDK存放在安装目录的standard文件夹下，创建工程时会复制部分配置文件和 SDK到指定的工程目录。
SDK补丁更新：
当有新的补丁时，工具会将补丁文件下载到standard 目录下对应版本的patch 目录。然后自动给standard 目录下打上补丁。
创建的工程可通过点击 ”项目/主页”，点击补丁按钮，选择”自动合并”的方式打补丁，如果文件有冲突会显示红色并提示，单击即可打开对比软件，然后手动合并。合并完成后会在工程目录/SDK/ . patch 目录下生成patch_xx文件已标记SDK 的补丁版本。

编译下载:

工具的编译功能是通过启动SDK 目录下的 make_prompt. bat，然后执行 make-j命令实现，所以如果有新加文件需要编译，需要自己添加到Makefile文件
导入导出配置：
当SDK有较大改动，无法通过补丁的方式更新时，会发布新的版本，这时如果想使用旧工程的配置，可通过 项目->导出配置 功能将配置信息导出到文件中，然后在新版本的工程上通过 项目->导入配置 功能将配置信息导入，如果有冲突会有提示，根据提示信息修改冲突的地方即可

4. SDĸ使用说明

4.1 SDK 目录说明

apps
|
common 各个方案的共用模块
|
app_mode_manager app模式管理
|
clock_manager 自适应时钟模块
|
device 设备驱动
|
scene_manager 情景模式解析模块
earphone TWS耳机方案
|
audio 耳机特有的音频相关代码( aec, tone, volume)
|
battery 电池和充电
|
ble ble广播
|
board 板级相关配置(电源，IO， key)
|
log_config 库的功能配置和打印开关
|
message/adapter 各模块消息发送适配层，耳机方案发送给app_core |
mode 模式相关代码
|
movable 代码动态加载相关配置
|
scene 情景配置各模块能力集合

| audio |
framework | 开放源码的音频框架适配层 | | --- | --- | | |
interface | 音频框架提供的接口 |

interface 各个库提供的接口

4.2 按键驱动

改动说明
原来SDK的key_driver.c为了适应耳机，音箱，手表等方案对按键消息的不同需求，包含很多控制宏，而且功能复杂，除了基本消息外，还要处理多击、组合键等操作，随着要适配的方案越加越多，变得更加难以修改。
新版可视化key_driver.c只保留单击，长按等基本操作，各方案可跟进自身的业务需求，通过消息字段中增加的时间戳信息实现多击、组合键等操作，以此可以保证 key_driver.c的简洁稳定，各方案自己的修改也不会影响其它方案。

相关代码

按键驱动公共代码
common/device/key/
耳机方案扩展代码
earphone/messapge/adapter/key.c
耳机方案按键消息说明:
原始消息：
struct key_event {​
value; //键值
event; //动作
​}
TWS转发:
App_core收到原始的按键消息后，会分发给注册了按键消息的接口，bt 模式下收到后会通过get_key_remap_table()函数获取映射表，将按键消息映射成APP消息，然后通过tws 的发送函数发送给对方。默认的映射表定义在 key_ablity.c 中定义，通过APP_KEY_MSG_REMAP()完成映射。
如果要获取本地的原始的按键消息，可以通过下面接口注册：
static int key_msg_demo_handler(int *msg)
{​
struct key_event event = (struct key_event)msg;
switch (event->value) {​
​}
​}
APP_MSG_HANDLER(key_msg_demo_entry) = {​
.owner = 0xff,
.from = MSG_FROM_KEY,
. handler = key_msg_demo_handler,​};
如果要获取包含TWS 的转发的按键消息，可以通过下面接口注册：
static int key_msg_demo_handler(int *msg)
{​
if (!APP_MSG_FROM_KEY(msg [0])) {​
return 0;
​}
int key_value = APP_MSG_KEY_VALUE(msg [0]);
int key_action = APP_MSG_KEY_ACTION(msg [0]);
int from_tws = msg [ 1];
// 添加处理代码
​}
APP_MSG_HANDLER(key_msg_demo_entry) = {​
.owner = 0xff,
.from = MSG_FROM_APP,
. handler = key_msg_demo_handler,​};
可以参考earphone/mode/bt/key_msg_handler.c

4.3 消息机制

改动说明：
原SDK消息机制采用统一数据格式和接口传递，随着要适配的方案越来越多， struct sys_event 结构体变得越来越大，消息的分发方式为给任务发送taskq，不太适合每个模块自己注册，这会导致各个模块的消息处理函数集中在一起，然后需要很多宏来包住，不利于模块之间的解耦。
新版SDK对信息机制进行了简化处理，去掉了对sys_event 的依赖，不在使用统一的接口分发。各个模块只需声明自己的发送消息的接口，具体的实现改成方案自 己 实 现， 以 TWS 耳 机 方 案 为 例， 各 模 块 发 送 消 息 的 接 口 在 app/earphone/msessage/adapter 目录下实现，先统一发给app_core任务，在由 app_core任务负责分发， 分发机制为函数列表遍历调用，开销就比较小，适合各个模块分别注册， 以此实现各模块代码独立。
注册方式:
APP_MSG_HANDLER(msg_demo_entry) = {​
.owner = 0xff,
.from = MSG_FROM_APP,
. handler = msg_demo_handler,
​};
APP_MSG_PROB_HANDLER(msg_demo_entry) = {​
.owner = 0xff,
.from = MSG_FROM_APP,
. handler = msg_demo_handler,
​};
参数说明：
owner: 表示在什么模式下有效，0xff表示所有模式下都可以接收消息
from: 表示接收哪个模块发出的消息
handler: 消息的处理函数

消息分发:

static void app_task_loop(void *p)
{​
int msg [ 16];
struct app_mode *mode;
const struct app_msg_handler *handler;
while (1) {​
//通过os_taskq_pend()获取消息
app_get_message(msg, ARRAY_SIZE(msg));
//消息截获,返回 1表示中断消息分发
int abandon = 0;
for_each_app_msg_prob_handler(handler) {​
if (handler->from == msg [0]) {​
abandon = handler->handler(msg + 1);
if (abandon) {​
break;
​}
​}
​}
if (abandon) {​
continue;
​}
//当前模式消息处理
mode = app_get_current_mode();
if (mode) {​
mode->ops->msg_handler(msg);​}
//消息继续分发
for_each_app_msg_handler(handler) {​
if (handler->from != msg [0]) {​
continue;
​}
//当前模式和注册的模式相同，不在调用，防止重复处理 if (mode && mode->name == handler->owner) {​
continue;
​}
handler->handler(msg + 1);
​}
​}
​}
参考代码:
earphone/message/adapter
earphone/app_main.c
earphone/include/app_msg.h

4.4 APP模式管理

APP模式采用静态注册的方式定义：
static const struct app_mode_ops bt_mode_ops = {​
.enter = bt_mode_init,
.try_exit = bt_mode_try_exit,
.exit = bt_mode_release,
. msg_handler = bt_mode_msg_handler,​};
REGISTER_APP_MODE(bt_mode) = {​
. name = APP_MODE_BT,
. index = 1,
.ops = &bt_mode_ops,
​};

字段说明：

. name : 模式的名字
. index: 模式的顺序索引,系统初始化时会按次索引从小到大排列mode 用于模式向前或向后顺序切换
.enter : 进入模式的初始化接口
.exit: 退出模式的释放资源接口
.try_exit: 检测是否可以退出的接口，返回0表示可以退出，非0表示不能退出
. msg_handler: 模式的消息处理接口
相关代码:
common/app_mode_manager.c
earphone/mode/bt/earphone.c
earphone/mode/idle/idle.c

4.5 蓝牙模式

文件说明：
bt_slience_detect.c TWS 1T2 A2DP能量检测
bt_tws.c TWS初始化，连接，断开消息处理
earphone.c 蓝牙初始化和配置
low_latency.c 低延时模式接口
poweroff.c TWS关机流程
sniff.c 经典蓝牙进退sniff流程
tone.c TWS，手机蓝牙断连提示音播放
tws_a2dp_play.c TWS 1T2 高级音频播放
tws_dual_conn.c TWS 1T2 配对逻辑
tws_phone_call.c TWS 1T2 通话相关事件处理
改动说明：
1.原earphone.c 的功能进行了拆分，将连接、sniff、通话、播歌等功能独立出来
2.原bt_tws.c 中的配对逻辑和earphone.c 中的断连逻辑统一归纳到 tws_dual_conn.c 中处理
3.按键、LED 的相关操作在配置工具的 “情景配置”中实现。
4. TWS 的从机协议栈不在运行，APP层从机不需要和主机同时调用其接口以保持状态同步，相关事件和状态由主机转发给从机，从机加入的情况下不会收到蓝牙连接相关的消息

配对流程:

1.开机先连接tws，默认超时 6s
2.如果没有连接记录，开可发现，可连接，连上第一台手机后，会继续打开可发现，可连接，第二台手机可以搜索连接，默认时间 120s
3.如果有连接记录，先回连手机1， 回连时间默认8s
4.如果手机1 回连成功，没有第二台配对记录，会继续打开
可发现，可连接，第二台手机可以搜索连接，默认时间 120s
5.如果手机1 回连成功，有第二台配对记录就回连手机2 8s，如果回连不成功，就开可连接6s，超时后在回连手机2，一直重复此过程，直到总的回连时间超时，然后就只开可连接
6.如果手机1没有回连成功， 就开可发现，可连接，默认时间6s，超时后回连手机2 8s，如果手机2也没有回连成功，在开可发现，可连接6s，超时后回连手机1，一直重复此过程，直到总的回连时间超时，然后只开可发现，可连接
image 可发现可连接
开机120s后
关闭
imageimage 连上1台手机
imageimage 可发现可连接
开机120s后
关闭
imageimageimage 关可发现
可连接
image 0个
成功
image 开机
image 连接
TWS
image 配对记
录
image 回连手
机1 8s
imageimage 开可发现
可连接6s
image 回连手
机1 8s
image 多个
1个
imageimage 回连手
机2 8s
imageimage 关可发现
可连接
image 成功
image 成功
失败
imageimage 回连手
机2 8s
imageimageimage 失败
image 开可连接
6s
imageimage 回连手机2
开可连接6s
imageimageimageimageimage 失败

4.6 自适应时钟

鉴于原SDK不同情况下需要配置不同的系统频率，导致频率相关的控制宏过多，调用的地方也多，维护起来非常麻烦，新版SDK 引入自适应时钟策略，调用clk_set()函数会触发系统将系统频率调到最大，然后通过统计操作系统跑idle任务的时间，自动往下降。自适应模块默认最小时钟为24M，外部可通过clock_alloc()接口在叠加一个频率作为最小频率，系统降到最小频率后会停止检测。
参考代码：
common/clock_manager/clock_manager.c
earphone/audio/jlstream_event_handler.c

4.7 情景配置

新配置工具引入情景配置功能，将SDK 的能力开放到工具中， 以添加卡片的方式实现功能的联动，可以替代一部分的代码开发工作。
模块的情景能力通过下面的宏来注册：
REGISTER_SCENE_ABILITY(btstack_ability) = {​
. uuid = UUID_BT,
.event = btstack_event_table,
.state = btstack_state_table,
.action = btstack_action_table,​};
字段说明：
. uuid : 模块的 uuid，在ability_uuid. h 中定义，需要和工具端保持一至
.event: 提供的事件列表
.state: 提供的可查询的状态列表
.action： 提供的操作列表
每个模块可根据自身的特点，选择性的实现。

执行流程：

情景模块注册对应的消息，当有消息发生时，通过调用scene_mgr_event_match 函数将消息传入，scene_mgr_event_match()中会解析工具生成的scene. bin文件，从中读取每个情景卡片，查找匹配的事件，如果事件匹配成功，则遍历卡片的条件列表，当所有条件都成立，则调用卡片的动作列表函数。
情景配置的log格式为：
[scene] : event uuid/subid state: uuid/subid/param action: uuid/subid/param
如果没有打印action相关内容，则最后一个state 即为不成立的条件
使用 配置工具->工具->串口输出工具 作为打印终端，可将情景的 log翻译成对应
的中文描述，示例：
[scene]: event: KEY_POWER/单击 state: 蓝牙/非通话状态 action: 蓝牙/播放暂停
参考代码：
common/scene_manager/scene_manage.c
earphone/scene/

4.8 音频框架

原 SDK 音频系统都是以编解码为中心，通过编解码来驱动整个数据流的传递，通过各个模块的 prob, handler, post 函数将各个模块串接在一起，好处是模块比较少的时候流程看起来还算清晰，坏处是当 SDK 需要兼容不同的方案、或者模块变多之后，流程的串接就比较混乱，想要修改数据流就变得非常麻烦。

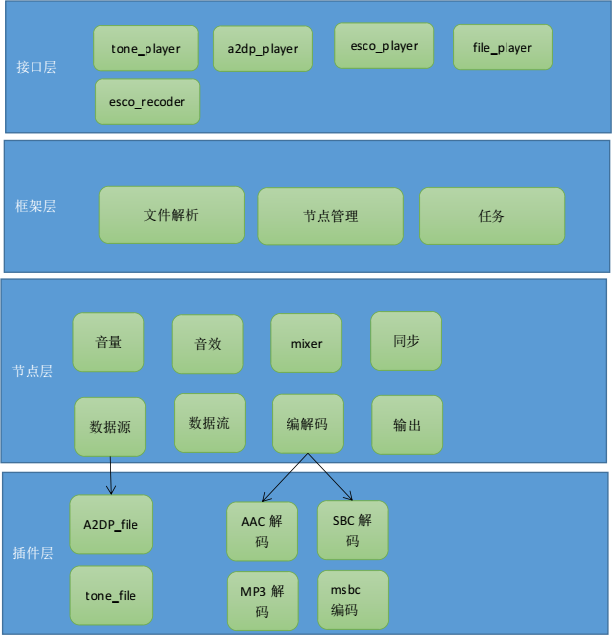

新版SDK在之前的基础上，开发出了以数据流为中心的jlstream音频框架,框架层通过解析stream. bin文件中的节点连接信息创建出整条数据流，由专门的任务驱动数据的传递，框架层同时还提供了参数协商机制、多路音频共存策略，结构图如下:

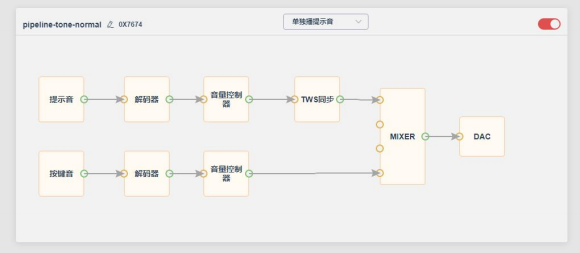

image 如下图所示的提示音播放器的实现示例：
image static struct jlstream *stream;
int play_tone_file(const char *file_name)
{​
// 通过pipeline 的 uuid和起始节点的 uuid创建数据流
stream = jlstream_pipeline_parse(0x7674, NODE_UUID_TONE);
// 注册事件回调
jlstream_set_callback(stream, NULL, tone_player_callback);
// 设置场景,用于各个节点区分不同的场景，框架会用来做共存策略 jlstream_set_scene(stream, STREAM_SCENE_TONE);
// 设置共存方式, STREAM_COEXIST_AUTO 内部自动决策
jlstream_set_coexist(stream, STREAM_COEXIST_DISABLE) //抢占方式
// 打开文件
void *file = resfile_open(file_name);
// 启动
jlstream_set_dec_file(stream, file, &tone_file_ops);
​}
接口层的API采用最小化原则进行设计，每个接口都设计的尽可能的简单，不同功能提供不同的接口，避免为了适应多种需求而设计超大接口
参考代码：
audio/interface/
audio/framework/ interface/media/framework/
