升级相关说明

📎 原始文档：https://www.kdocs.cn/l/ctMba66bMc2z 简介
JL升级结构介绍
主动升级
单备份
双备份
流程图
测试盒升级
APP升级
杰理自带协议升级
固件端
单备份配置
双备份配置
APP端
用户接入第三方协议
设备升级
用户串口升级
升级问题调试

简介

image 杰理升级分为测试盒升级、设备升级、 APP升级三类。测试盒升级一般用于产线（需要向JL购买测试盒），设备升级、 APP升级主要用于用户端。每种升级均支持单双备份，需要主要用户自定义升级仅支持双备份。

JL升级结构介绍

主动升级

使用ufw文件进行升级，分为单备份和双备份两种

单备份

单备份升级，需要使用到ota. bin(包含各种升级方式的loader，如串口，测试盒EDR、 BLE、 RCSP等)，升级首先需要先将loader（ ota. bin里对应当前升级方式的loader）加载到VM区域（需要需要保留VM数据需要在lib_update_config.c 进行配置）。加载完成之后，会在flash里写入update_record，接下来跳转到loader进行升级流程。
需要注意的点：

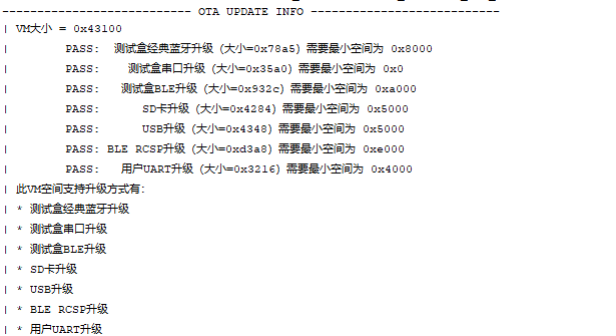

  1. VM的大小决定了单备份是否能将loader写入，如果VM空间不足以写入loader，则升级会提示loader大小错误,具体需要的大小可以通过编译最后的提示信息来得知：
    image 2.升级过程被中断，如遭遇断电，测试盒通信失败等，若当前升级流程处于loader加载的过程，则固件不会丢失。若已经加载完loader,那固件会在loader里等待继续升级（此时原有的固件已经被擦除），测试蓝牙升级可以重新搜索xxx_update或者xxx_LE_UPDATE进行升级。测试盒串口可以继续点击开始升级来升级。

双备份

1.双备份主动升级区别于单备份升级，不需要ota. bin,也就是没有加载loader的流程，即使升级中途失败，原有的代码也不会丢失。

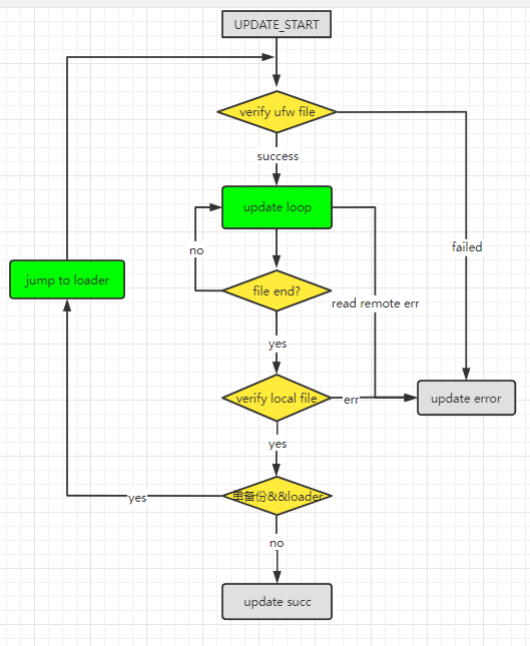

流程图


测试盒升级

测试盒相关升级请查看随测试盒自带的文档
1.测试盒EDR升级
2.测试盒BLE升级
3.测试盒串口升级

APP升级

杰理自带协议RCSP升级

固件端

单备份配置

1.对于数传SDK V2xx版本，只需要打开*CONFIG_APP_OTA_ENABLE即可升级，不需要修改isd_config .ini。
2.对于其他SDK，耳机需要打开宏RCSP_MATE_EN或者RCSP_ADV_EN ,并将RCSP_UPDATE_EN置1;音箱需要打开宏SMART_BOX_EN并将RCSP_UPDATE_EN置1,还需要修改isd_config .ini (这里需不需要修改取发布 SDK tools目录结构是否有isd_config_rule .c ) .
如果tools目录没有 isd_config_rule .c则需要在工程对于的isd_config .ini 中添加已经配置如下参数：
EXIF_ADR = AUTO;
EXIF_LEN = 0x1000;
EXIF_OPT = 1 ;

双备份配置

1.对于数传SDK V2xx版本，只需要打开CONFIG_APP_OTA_ENABLE和CONFIG_DOUBLE_BANK_ENABLE*即可升级，不需要修改isd_config .ini。
2.对于其他SDK，耳机需要打开宏RCSP_MATE_EN或者RCSP_ADV_EN ,并将RCSP_UPDATE_EN置1;音箱需要打开宏SMART_BOX_EN并将RCSP_UPDATE_EN置1,还需要修改isd_config .ini (这里需不需要修改取发布 SDK tools目录结构是否有isd_config_rule .c ) .
如果tools目录没有 isd_config_rule .c则需要在工程对于的isd_config .ini 中添加已经配置如下参数：
[ EXTRA_CFG_PARAM]
BR22_TWS_DB = YES; //dual bank flash framework enable
FLASH_SIZE = CONFIG_FLASH_SIZE; //flash_size cfg
BR22_TWS_VERSION = 0 ; //default fw version
DB_UPDATE_DATA = YES; //generate db_update_data .bin
#NEW_FLASH_FS = YES; //enable single bank flash framework
注：双备份和单备份之间不能互相升级，配置双备份升级成功后使用强制升级工具去升级，会提示正常擦除 CODE2 ...，说明当前flash结构已经为双备份
3. db_update_data. bin只存在一份代码（4K对齐或256Byte对齐），故用双备份被动升级时需要配置强制4K对齐，否则可能会导致vm信息丢失
FORCE_ 4K_ALIGN = YES; // force aligin with 4 k bytes

APP端

用户接入第三方协议

对于用户自定义的协议或者第三方协议接入，可使用dual_bank_updata_api.h ,此种升级方式，使用的升级文件为 db_update_data. bin，（需要在ini里配置flash结构为双备份，且生成db_update. bin的配置）。使用该升级方式，用户只需要提供升级的文件信息已经实现升级的数据通路（完成协议），调用提供的接口即可。
ini配置：
[ EXTRA_CFG_PARAM] BR22_TWS_DB = YES;
FLASH_SIZE = CONFIG_FLASH_SIZE;
//dual bank flash framework enable //flash_size cfg
BR22_TWS_VERSION = 0 ; //default fw version
DB_UPDATE_DATA = YES; //generate db_update_data .bin
FORCE_ 4K_ALIGN = YES; // force aligin with 4 k bytes
#NEW_FLASH_FS = YES; //enable single bank flash framework
注意：这里ini需要配置强制4K对齐，否则如果同一批生产的芯片有256Byte和4K对齐的芯片，会导致升级过后VM信息丢失
接口解析：

  1. u32 dual_bank_passive_update_init(u32 fw_crc, u32 fw_size, u16 max_pkt_len, void *priv);
    Note:初始化升级模块，创建升级任务
    param1: db_data_update. bin的crc
    param2: db_data_update. bin的大小
    param3:每次调用模块写入接口写入数据的最大长度
    param4: reverse
    return: 0:succ-2:no_memroy-3:获取不到当前flash的文件接口（检查当前ini是否正确配置）
2. u32 dual_bank_update_allow_check(u32 fw_size);

Note：检查当前的flash空间是否满足升级需求
param1: db_data_update. bin的大小
return: 0:succ-1:升级模块未初始化-2：当前flash空间小于升级文件需要的大小
3. u32 dual_bank_update_write(void *data, u16 len, int (*write_complete_cb)(void *priv))
Note:升级文件数据写入接口，数据并非调用完该接口就已经写入flash，需要等write_complete_cb回调被调用才是成功写入了
param1:写入数据的指针
param2:写入数据的长度
param3:数据写入成功的回调函数，只有该接口被调用，数据才算写入成功，这样设计是为了调用写入之后不用等到flash操作完成，可以在下次写的时候再去查上一次是否写入成功。
return: 0:succ-1:升级模块未初始化-3：写入的数据长度大于初始化的时候传递的参数max_pkt_len
4. u32 dual_bank_update_verify(void (*crc_init_hdl)(void), u32(*crc_calc_hdl)(u32 init_crc, u8 *data, u32 len), int (*verify_result_hdl)(int calc_crc))
Note:数据校验接口，所有数据写入完成调用。
param1: crc计算初始化接口，初始化CRC变量（用户端提供），传递NULL，使用默认的CRC16-CCITT Standard
param2: crc计算接口（用户提供），传递NULL，使用默认的CRC16-CCITT Standard
param2: crc计算成功回调函数，和写入数据的接口一样，需要等待回调函数通知校验结果，回调函数参数传参calc_crc为1时，校验成功，为0则表示校验失败。
5. u32 dual_bank_update_burn_boot_info(int (*burn_boot_info_result_hdl)(int err));
Note: boot_info写入接口，在校验成功之后调用， cpu复位之后则会运行新的代码。
param1: boot_info成功写入回调。 -1表示写入失败， 0表示写入成功。
return: -1:升级模块未初始化
6. u32 dual_bank_passive_update_exit(void *priv);
Note:释放升级模块资源，在失败或者升级结束之后调用。
param1: reverse

7. u8 dual_bank_update_verify_without_crc(void)

Note:对于手机没有传CRC过来的方案，提供该接口来进行crc校验
return: 0:校验成功 1 ：校验失败。

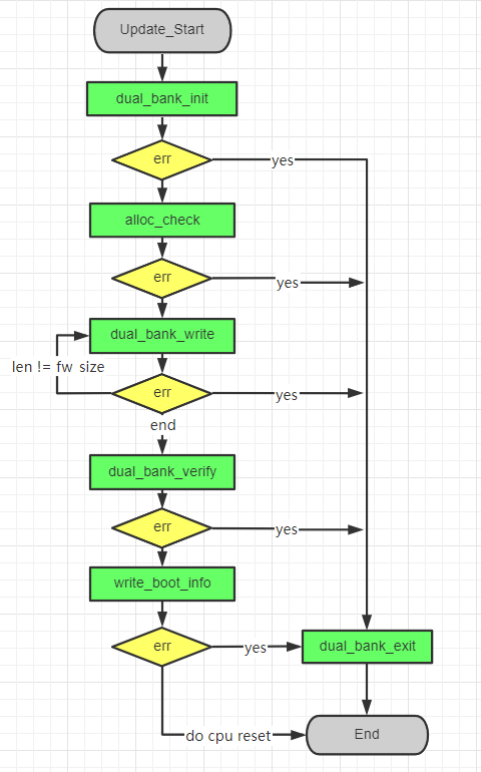

双备份被动升级流程图：

设备升级
用户串口升级

image 该功能用于用户多MCU之间使用串口进行升级，支持单IO （接收发送复用）和双IPO （接收发送分开两个IO），具体命令格式和流程参考《杰理串口升级规范.pdf》
如何验证：

1.两块开发板分别做主从验证：

SDK提供了uart_update .c和uart_update_master .c ，分别是串口从机和串口主机的demo。验证可以拿两块开发板（主机需要支持SD卡或者U盘）分别下载主机和从机的demo，连接好TX\RX， 主机插入带有ufw文件的U盘即可进行升级。

2.上位机做主机，开发板做从机验证：

注意：

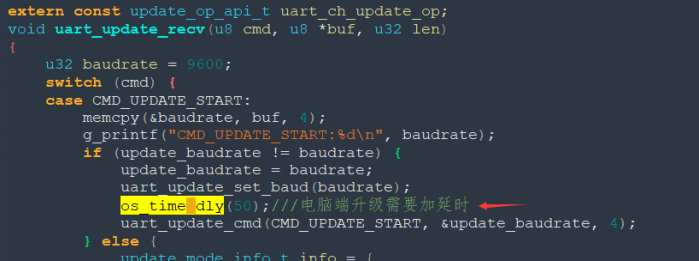

1.用户自己开发PC上位机工具，可能会在切换波特率的流程出错（PC切换波特率需要延迟），可以在代码做如下修改：
image 在loader升级过程主机可以不再变化波特率（只在SDK过程设置一次）。
出错分析：
1.先确定是主机还是从机问题，可通过逻辑分析仪，抓对应的IO，分析串口数据（根据协议规定数据格式分析哪一步出错）。

升级问题调试
1.尝试打开库和loader的打印定位问题：

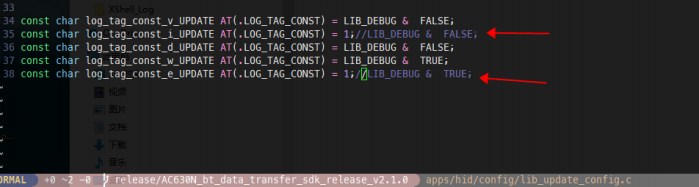

在跳转loader前失败：打开lib_update_config .c ，把update库的打印打开：
image 如果在loader中失败，可用tools目录下的ota_debug. bin替换ota. bin，并且配置isd_config. ini文件（这里需要注意，如果有isd_config_rule.c需要直接修改isd_config_rule.c，否则编译的时候isd_config. ini会重新生成）添加 UTTX和UTBD，修改完成之后需要用强制升级工具升级一次把固件的ini配置更新。然后拿新的update.ufw升级查看loader打印信息。
UTTX=PA00; #配置打印口
UTBD=1000000; #配置打印波特率

2.如何通过错误码(err_code)信息，分析升级失败原因：

升级失败退出会调用函数update_exit_common_handle。函数的传参ret_code里附带了升级的错误信息 ret_code。

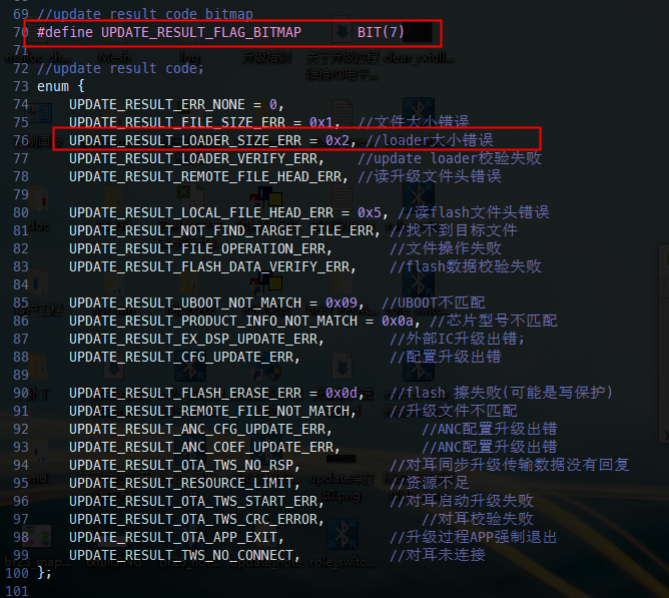

err_code对应的错误信息如下图（err_code或上了BIT(7)）：
