手表升级操作文档

📎 原始文档：https://www.kdocs.cn/l/chA22inFRvDK 手表升级操作文档

1. 概述 升级分为有线升级和无线升级两种，有线升级如SD卡升级/外挂flash升级/uart升级等；无线升级如蓝牙测试盒升级/蓝牙dongle升级/APP 升级等。
   目前在手表中实现的升级方式包含有线升级和无线升级，有线升级是外挂flash 升级方式；无线升级方式为测试盒升级/APP 升级/蓝牙dongle升级/广播升级等；
   按照固件覆盖方式分为两种模式：
   1. 单备份升级 优点:flash资源占用较少 缺点：升级过程中断，固件只能待在loader代码，或新固件有异常，设备运行异常。
   2. 双备份升级 优点：升级出现异常仍有一块正常运行的代码块 缺点：flash资源占用多。
      目前手表都采用单备份升级方式实现，因为flash 容量不够，没有办法开辟更多的flash空间来实现双备份升级方式。
      升级参考文档：升级相关说明.pdf AC696N串口升级说明.pdf 杰理串口升级规范.pdf 701n外置flash升级.pdf
      升级相关说明.pdfAC696N串口升级说明.pdf杰理串口升级规范.pdf701n 外置flash升级.pdf

二、升级配置

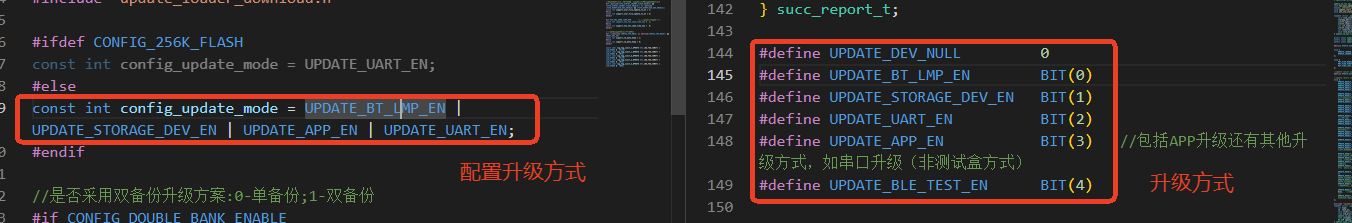

1. 升级方式配置 一般APP无线升级方式需要使能 UPDATE_APP_EN升级方式，否则不能升级


#define UPDATE_DEV_NULL         0///不支持升级功能
#define UPDATE_BT_LMP_EN        BIT(0)  ///测试盒经典蓝牙升级方式
#define UPDATE_STORAGE_DEV_EN   BIT(1) /// 储存设备升级方式
#define UPDATE_UART_EN          BIT(2)  ///串口升级方式
#define UPDATE_APP_EN           BIT(3)   //包括APP升级还有其他升级方式，如串口升级（非测试盒方式）
#define UPDATE_BLE_TEST_EN      BIT(4)   ///测试盒BLE升级方式

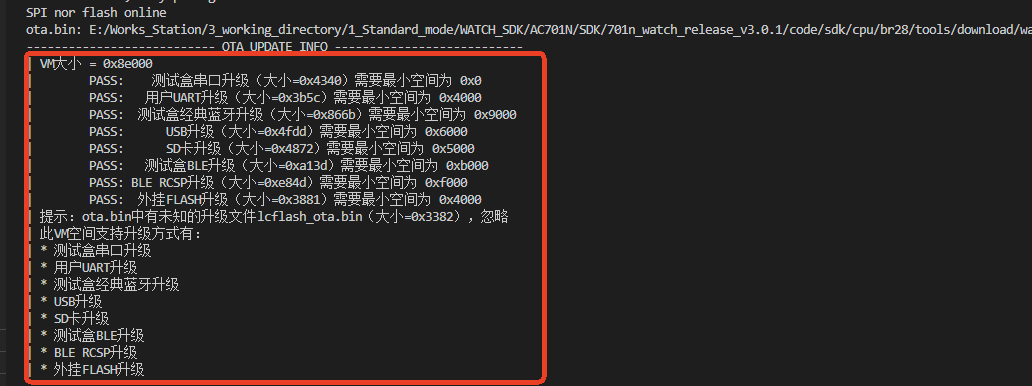

2. 查看代码支持的升级方式是否正常 查看编译信息看如下提示，提示PASS的均为能够用的升级方式；如果不通过则显示为 fail 显示。


3. 单备份配置 默认均为单备份升级功能，但是该方式只能通过ota.bin实现，客户只能使用杰理的升级方式，需要开启rcsp升级功能，并且app 需要使用杰理升级库。


4. 外挂flash 搬运代码升级配置

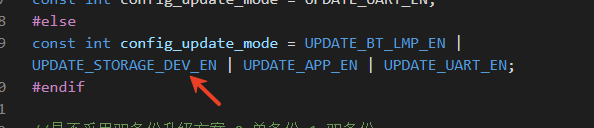

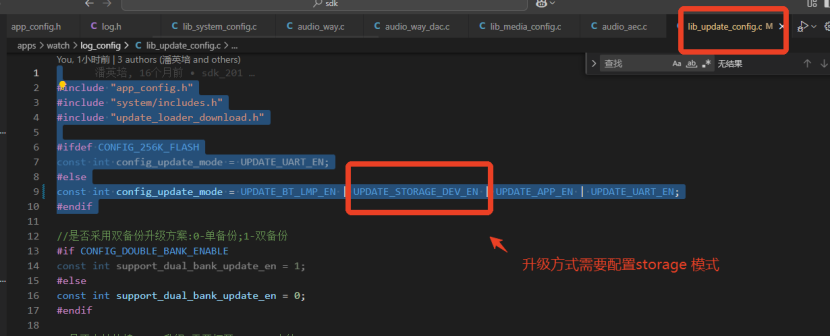

   1. 升级模式需要开启UPDATE_STORAGE_DEV_EN功能

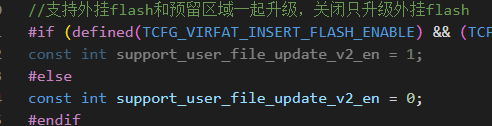

   2. 需要开启外挂flash升级功能

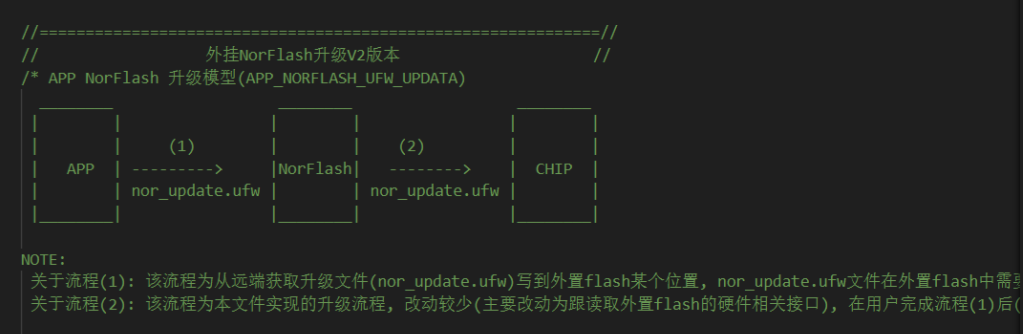

   3. 升级驱动代码 升级驱动代码在norflash_ufw_update.c里面，该功能需要先支持有设备存储文件，具体操作demo可以参考如下资料：外挂flash升级方案(1).zip
   4. 该方案通用所有穿戴芯片。 升级只需要调用接口void norflash_update_ufw_init(u32 norflash_addr)即可自动升级。

5. 内置flash搬运代码升级配置

   1. 升级模式需要开启UPDATE_STORAGE_DEV_EN功能
   2. 需要开启外挂flash升级功能

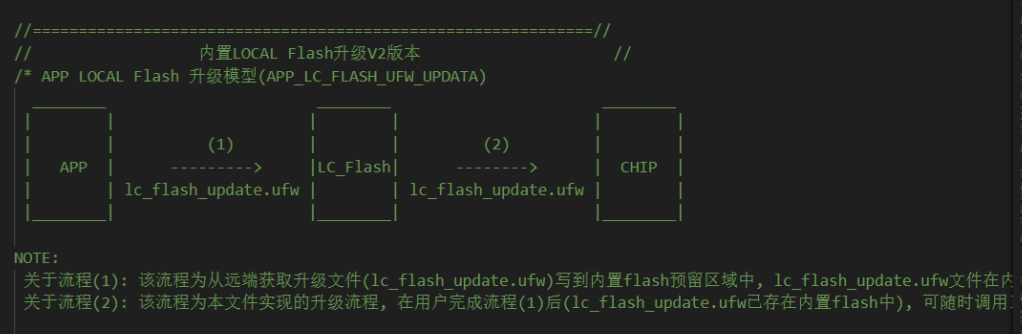

   3. 升级驱动代码 升级驱动代码在lc_flash_ufw_update.c里面，该功能需要先支持有设备存储文件，具体操作demo可以参考如下资料：内置flash搬运代码升级demo.rar
   4. 该方案通用所有穿戴芯片。 升级只需要调用接口void lc_flash_update_ufw_init(char *reserved_area_name)即可自动升级。

6. SD卡升级

701 sdk SD卡升级配置---20250822 YP

手表sdk 使用SD卡升级功能，可以按照如下操作：如果是io控制电源的先强制供电测试升级功能。

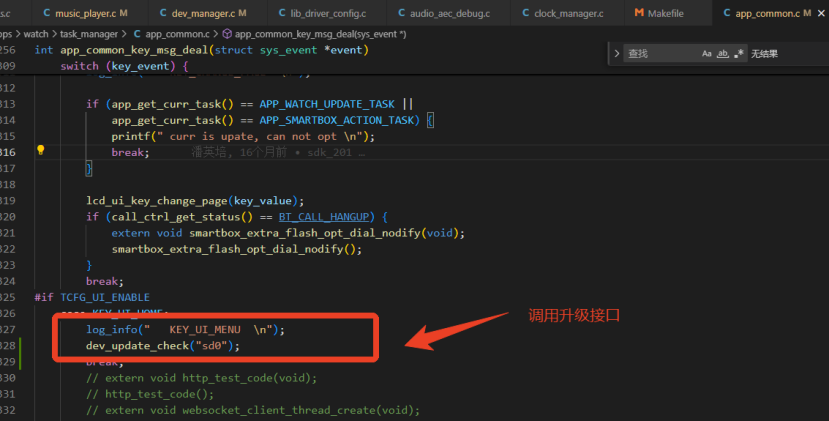

将ufw升级文件放到SD卡的根目录下，调用升级接口：

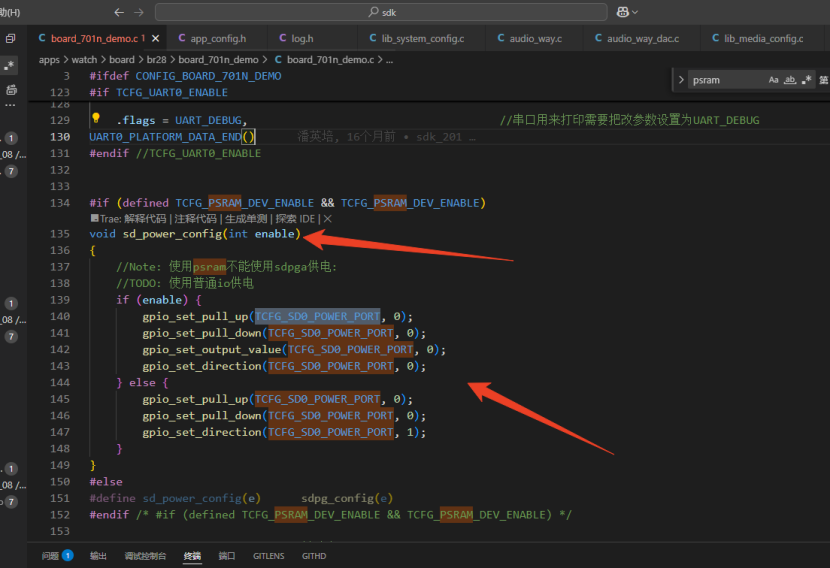

如果是io 供电，则需要如下配置：io不能直接供电，需要通过mos控制：

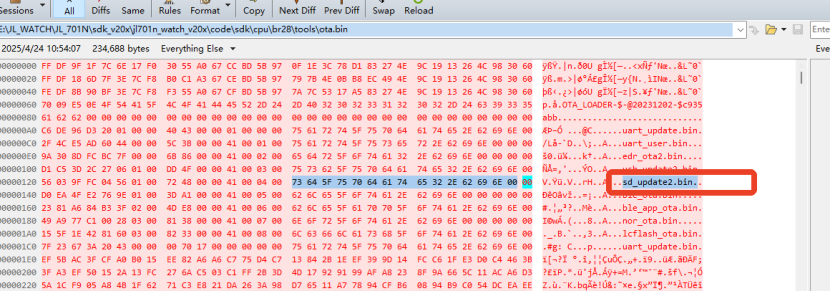

ps：重要的一点是对应的编译出来的代码的ota.bin是否包好有SD卡升级方式，如果没有则不能通过SD卡升级。一般sdk 默认自带的ota.bin是带有SD卡升级方式的，可查询：

707 sd 卡升级

需要打下面补丁 ，只支持固件搬运升级 。
707N 手表SDK SD卡OTA使用教程.otl

7. 双备份升级

701_707 双备份升级DEMO.otl demo 也适用于707 sdk

三、OTA无线升级开启loader打印

在升级代码的过程中，会进入loader 代码进行升级代码，这个loader 代码是ota.bin的代码，默认是没有开启打印的功能，在调试过程中不方便查找问题，可以在sdk 中开启loader 的打印。

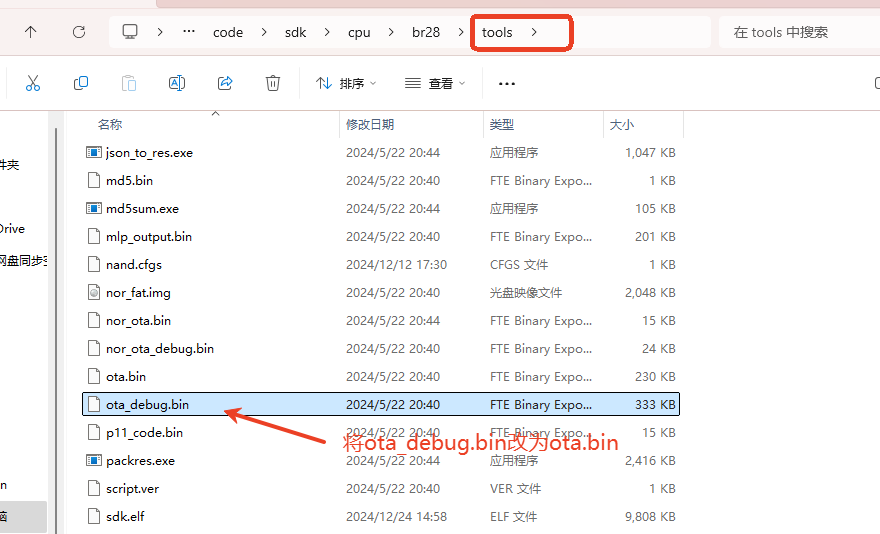

1、首先是替换带有打印的ota.bin文件

在tools 目录下找到ota_debug.bin 改为ota.bin

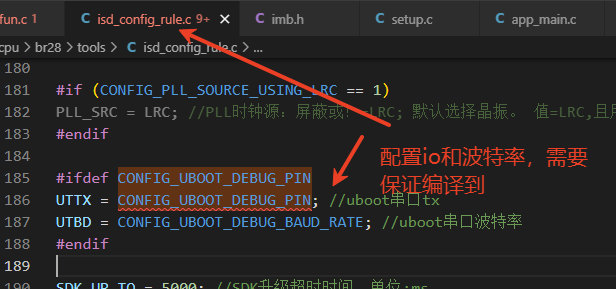

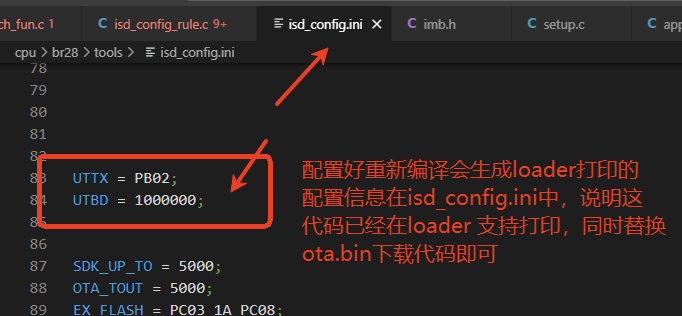

2、配置loader打印信息

在sdk代码中的isd_config.ini中配置，一般是通过isd_config_rule.c中配置，配置好了后重新编译代码就会在isd_config.ini中生成信息。
