AC707N_本地视频播放demo（AVI-MJPEG-PCM）

📎 原始文档：https://www.kdocs.cn/l/clq5yyJovYzM AC707N_本地视频播放demo（AVI-MJPEG-PCM）

1. 最新版本信息（视频仅支持AVI-MJPEG-PCM编码）

2026.4.25 707v300patch320 视频表盘演示

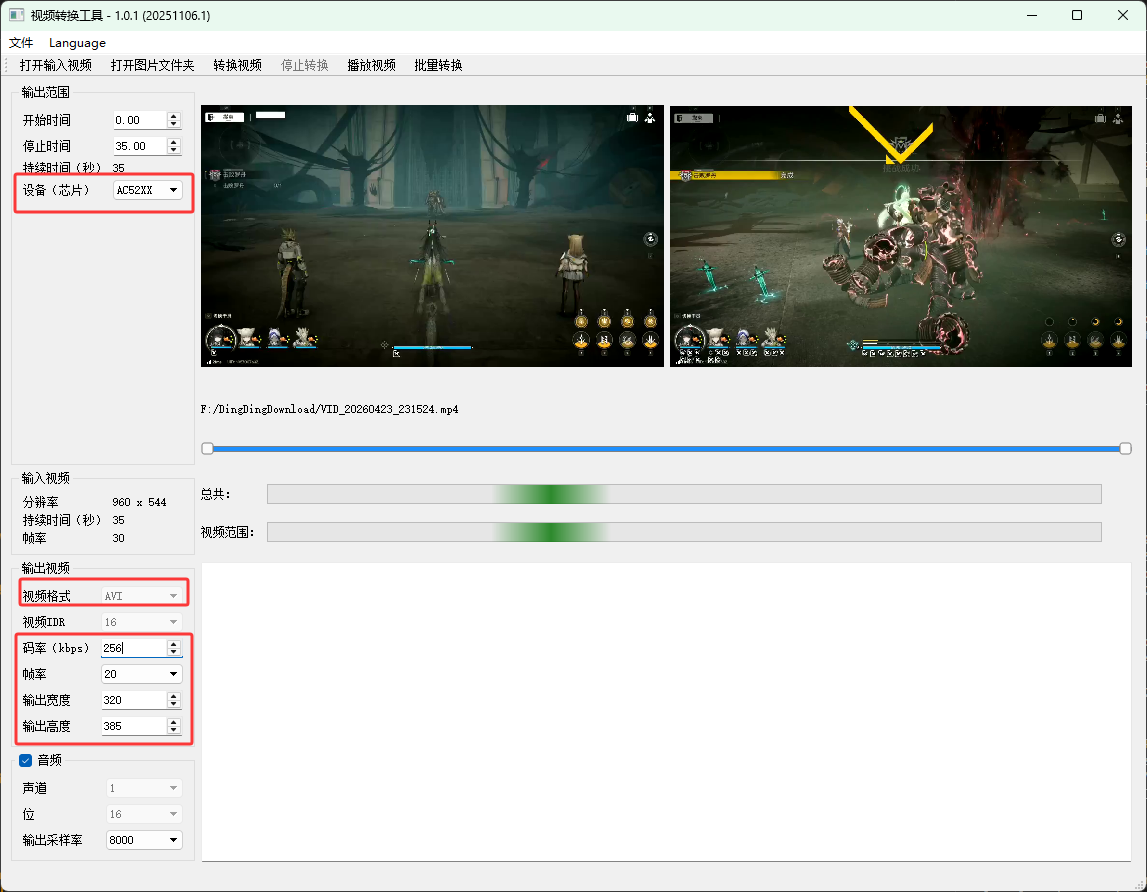

首先使用工具转换一个avi资源出来VideoTrans_20251106.1.zip

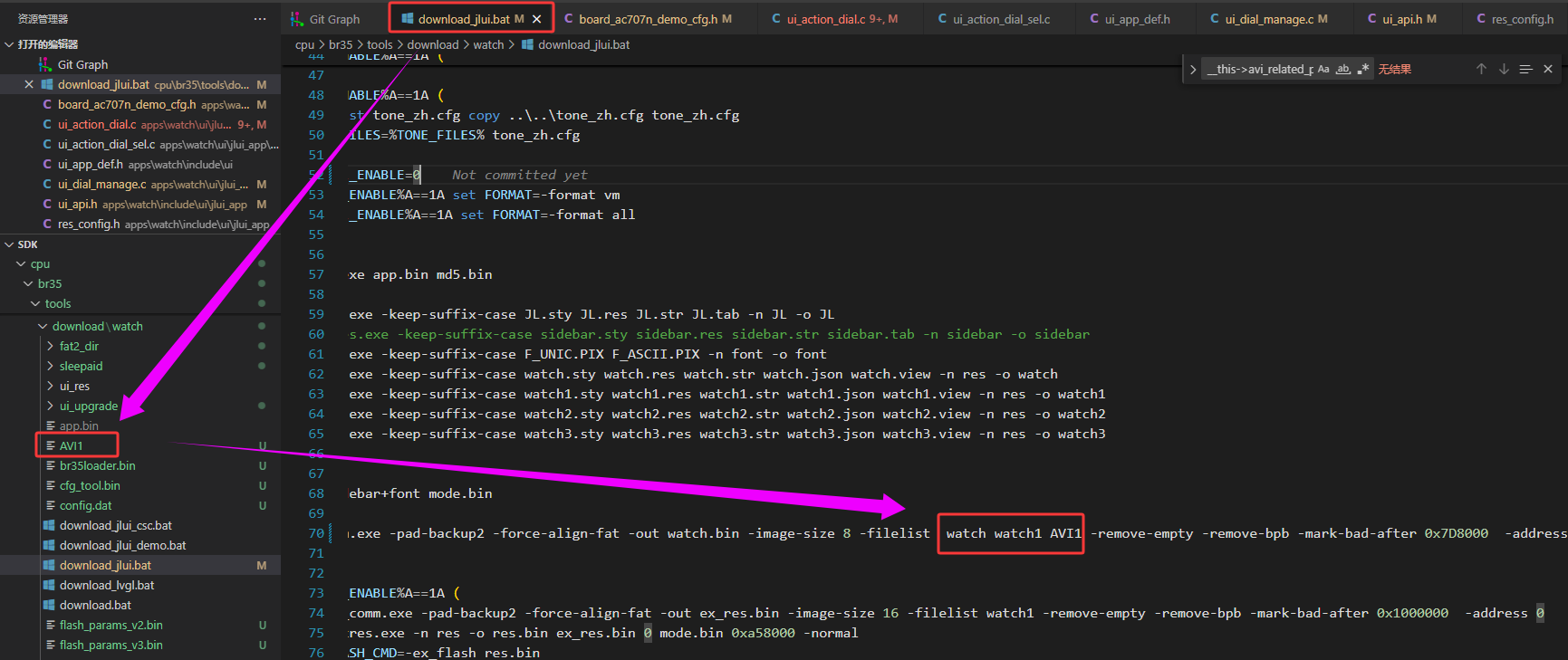

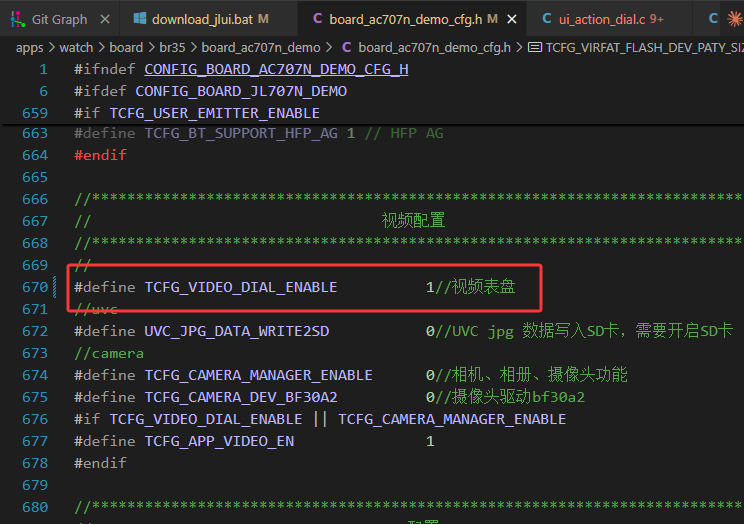

使能视频表盘功能并将avi资源打包到watch.bin（注意，请将.avi后缀去掉，流程中不判断后缀！）

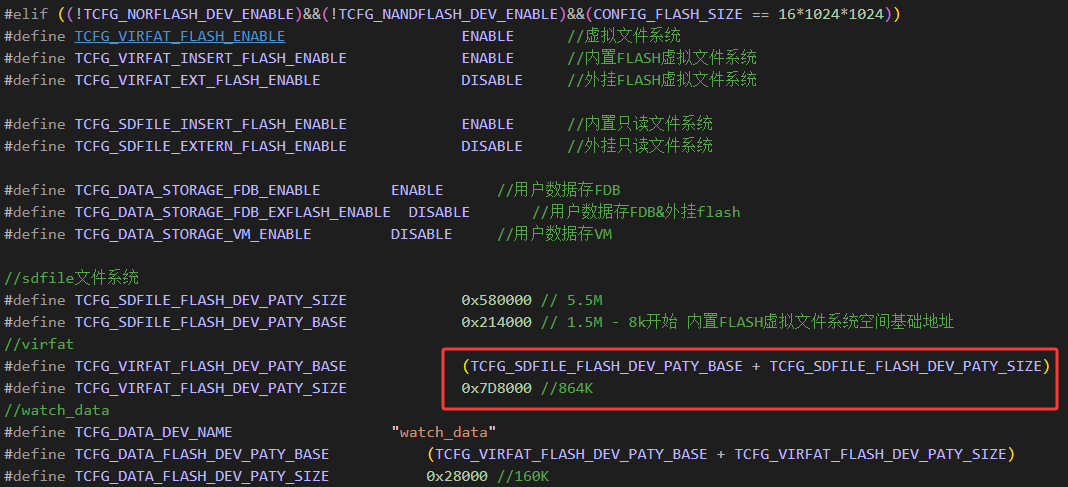

如果空间不够可以扩大watch.bin的分区

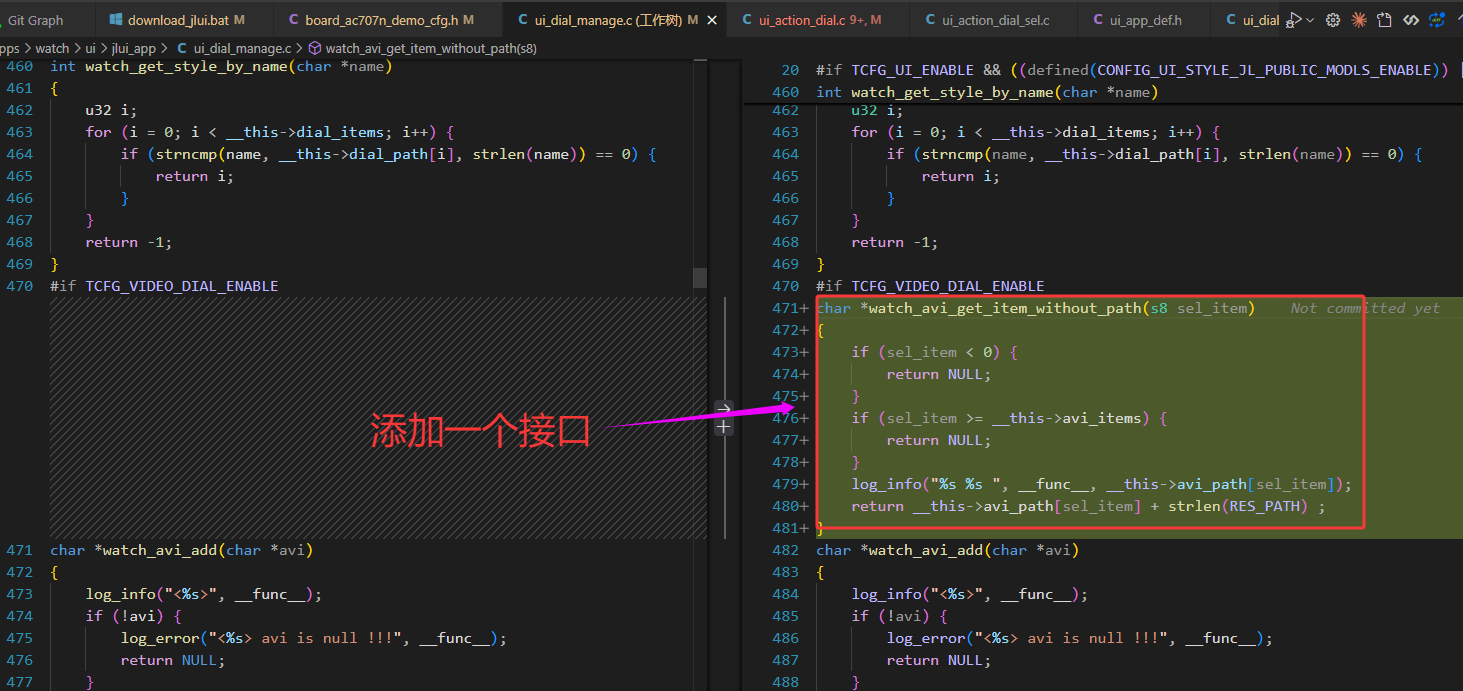

代码方面请注意以下内容

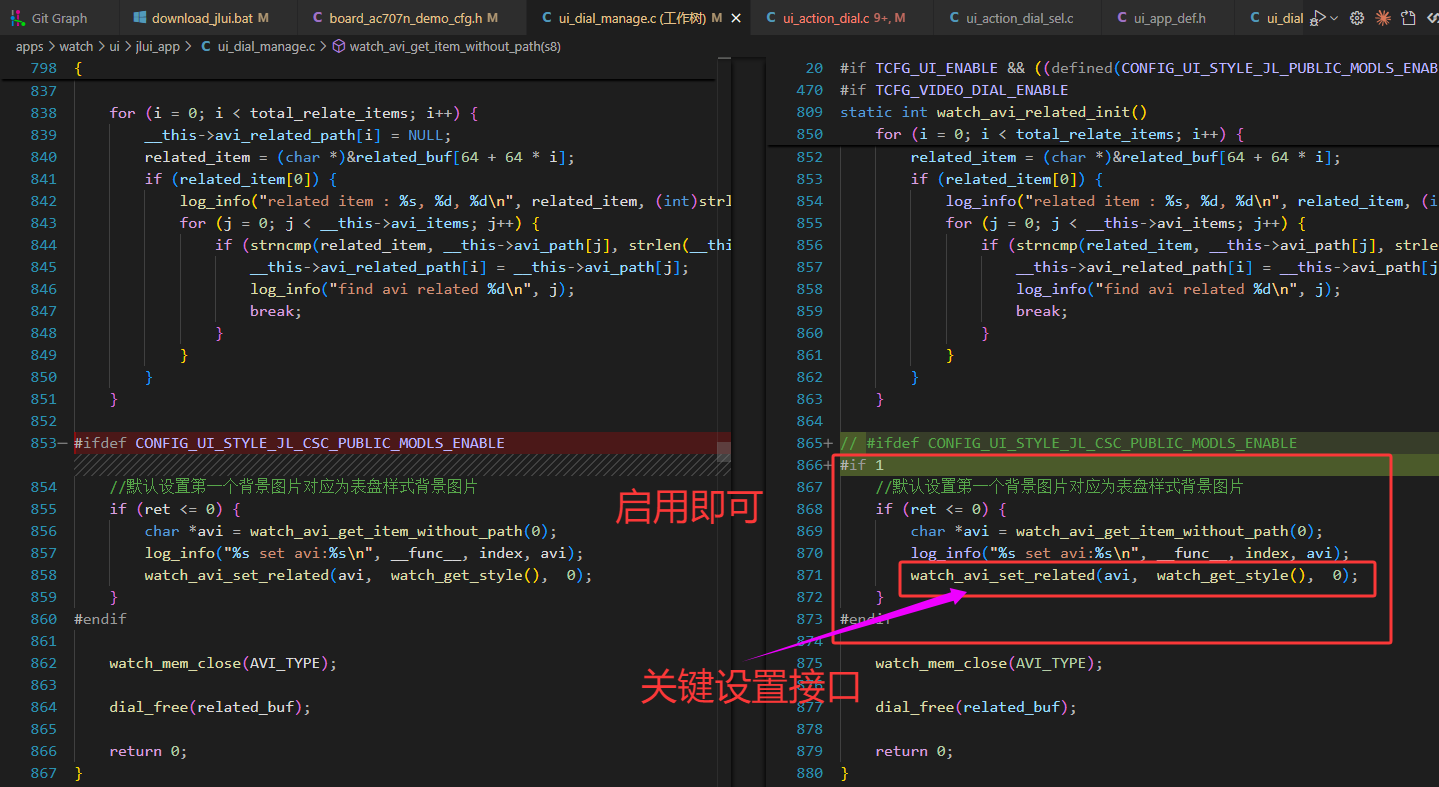

AVI表盘的加载流程和手表背景图BGP的加载流程基本一致。需要注意设置一下路径，手表公板sdk默认不会直接加载BGP到表盘上，只有通过APP传输壁纸之后才会设置启用路径。

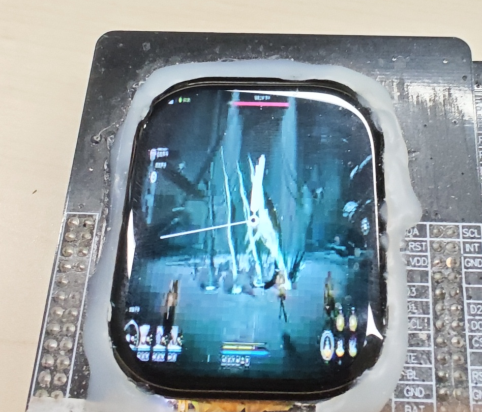

开发板效果如图所示

2025.9.19（开psram版本的b.c里面的zalloc接口没转移到psram问题）

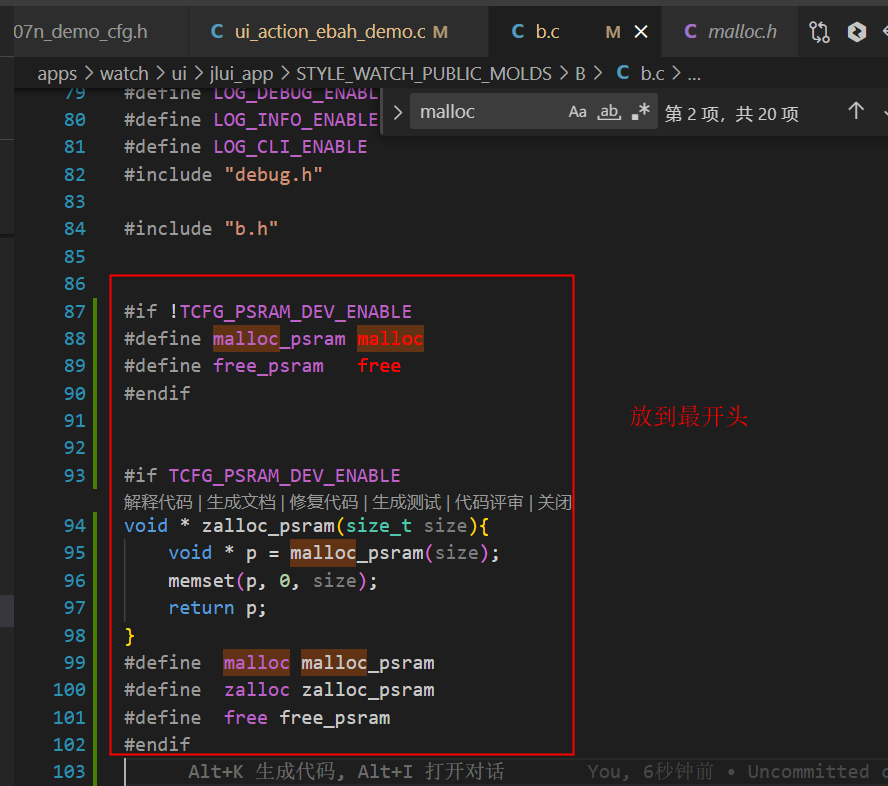

把截图的代码放在最开头

#if TCFG_PSRAM_DEV_ENABLE
void * zalloc_psram(size_t size){
    void * p = malloc_psram(size);
    memset(p, 0, size);
    return p;
}
#define  malloc malloc_psram
#define  zalloc zalloc_psram
#define  free free_psram
#endif

2025.9.18（部分ffmpeg转换后的AVI不能播放问题）

ffmpeg指令添加-pix_fmt yuv420p 限制

ffmpeg -i test.gif -vf "scale=296:240:force_original_aspect_ratio=decrease,pad=296:240:(ow-iw)/2:(oh-ih)/2,fps=40" -c:v mjpeg -q:v 8 -pix_fmt yuv420p -c:a pcm_s16le -ar 16000 -ac 1 -f avi Atest.avi

2025.9.9（花屏闪屏问题补丁）

修复avi低概率花屏补丁-基于2025.9.5avi demo版本.zip基于2.0.0 patch02的SDK
更新：
1.修复播放过程中部分帧偶现花屏现象

2025.9.5

代码demo（基于2.0.0 patch02以上）：avi demo关键修改2025.9.5.zip
公版测试SDK（7074AS+nand版本）：sdk_avi_demo测试示例请勿直接用于开发2025.9.5.zip
更新：
1.修复音频卡顿问题
2.修复画面撕裂问题
3.优化帧率466x466@30FPS
4.修复切换视频闪烁
5.启动接口更新如下

// nanad + psram方案
// sram约占15K  psram约占3*mjpeg峰值buf大小
player = animig_open("storage/fat_nand/C/Atest.avi", 0, 3); // 缓存3帧可以达到30FPS

// 不带psram sd卡方案
// sram约占 15K+2*mjpeg峰值buf大小，如峰值是30K，那么至少需要15+2*30=75K
player = animig_open("storage/sd0/C/Atest.avi", 0, 2); // 最低缓存2帧，20帧左右

// norflash 方案，仅缓存小量句柄
// sram约占15K
player = animig_open("storage/virfat_flash/C/Atest.avi", 0, 3); // 缓存3帧可以达30FPS

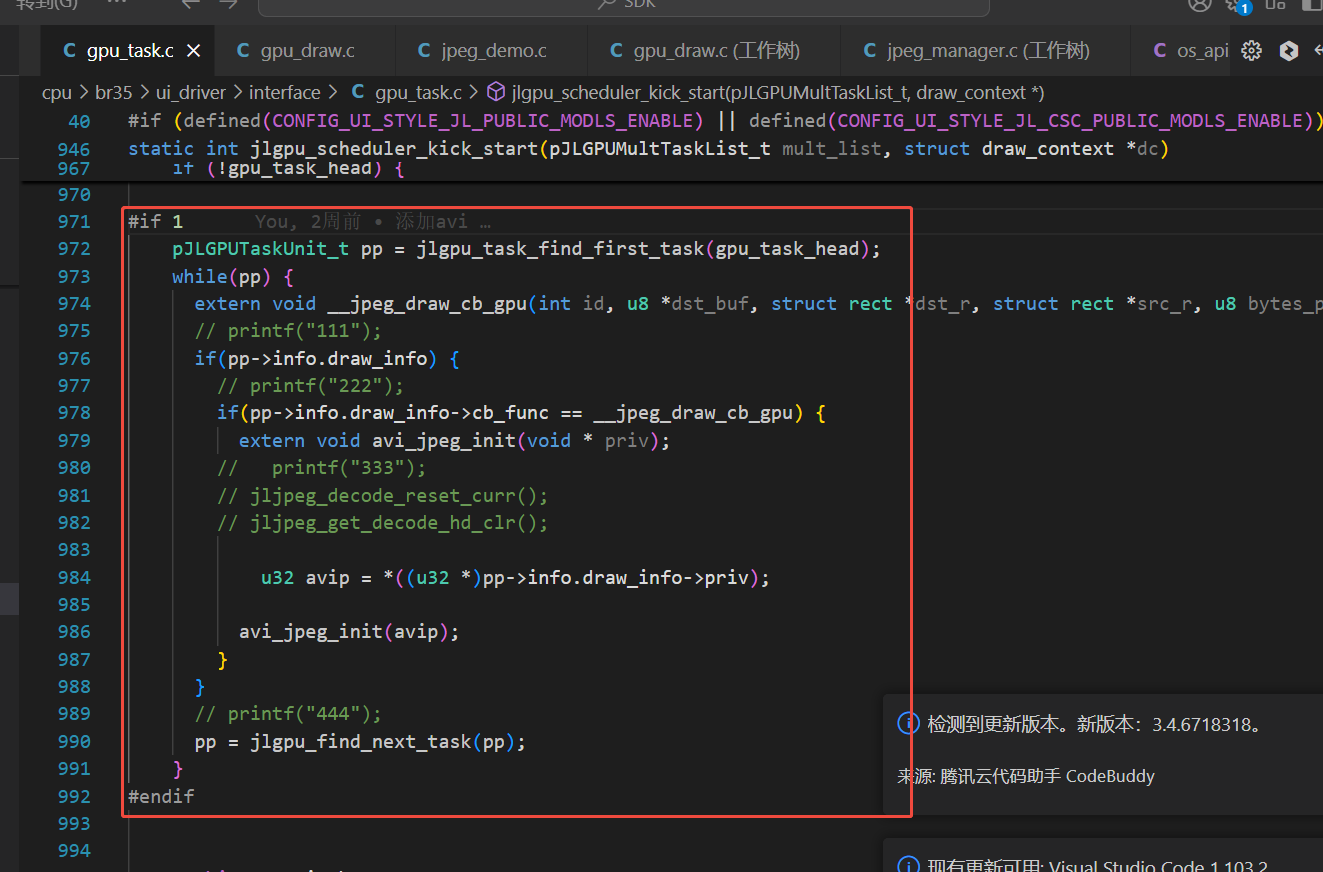

其中gpu_task.c关键移植代码

2025.4.27（旧）

~~代码demo：avi_test_relase_250427.rar（内置flash与SD通用）~~
~~公版测试SDK：avi_test_sdk_250523.zip（内置flash版本，非最新标准sdk请勿直接开发）~~

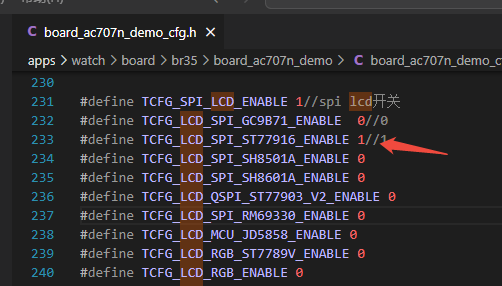

注意：使用上面的测试版本的SDK，在公版开发板上播放时，需要更改为对应的屏驱，如lcd_77916。
~~请新增替换以下两个相关核心文件：~~
~~添加AVI TE屏蔽~~

~~切换AVI布局的页面~~

    } else if (key_event == KEY_UI_SHORTCUT) {

        printf("KEY_UI_SHORTCUT");
#if 1//AVI_TEST //
        UI_HIDE_CURR_WINDOW();
        UI_SHOW_WINDOW(PAGE_74);
#else
        ui_show_shortcut_key();
#endif

所需内存 = SD卡模块内存+avi播放器内存+JPEG渲染内存+PCM音频播放内存+JPEG缓冲内存。
一般要耗50K左右RAM，其中JPEG缓冲内存的大小可以根据指定视频质量来调节，JPEG缓冲内存一般在十几K~几十K，以实际视频为准。

~~对于内置的Flash视频或存储于SD卡中的低比特率视频，可能无需启用缓存机制即可顺利播放。建议进行实际测试以验证播放流畅性，若测试结果表明无需缓存即可实现顺畅播放，则可考虑关闭缓存功能：~~

2. SD卡配置（内置flash无需修改）

鉴于AVI-MJPEG编码对码率的需求较高，建议提升SD卡时钟频率：

#define TCFG_SD0_CLK 50000000 // SD时钟频率

ffmpeg -i test.mp4 -vf "scale=240:296:force_original_aspect_ratio=decrease,pad=240:296:(ow-iw)/2:(oh-ih)/2,fps=24" -c:v mjpeg -q:v 5 -c:a pcm_s16le -ar 16000 -ac 1 -f avi Atest.avi

参数说明：

-q:v：控制视频质量，数值越小代表质量越高，但生成的文件体积相应增大

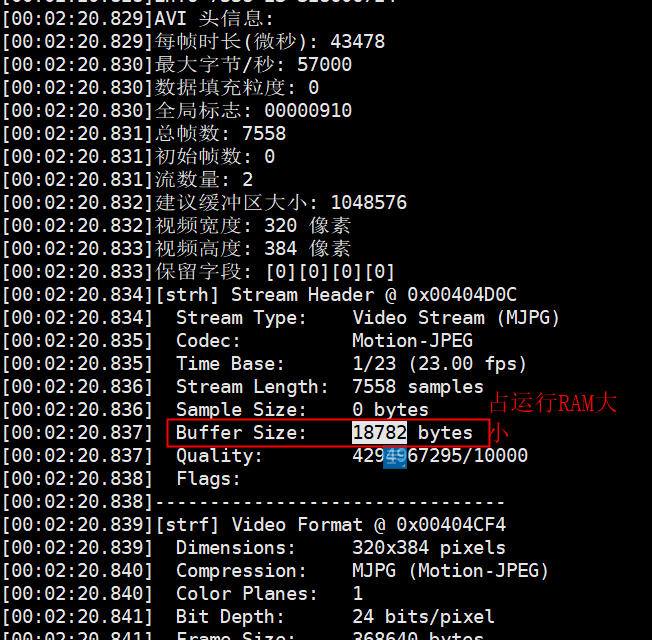

3.3 AVI-MJPEG所需的RAM缓冲区大小通过播放打印查看

4. 文件优化说明

AVI-MJPEG文件的大小以及运行RAM的占用可通过以下参数进行优化：

帧率(FPS)
视频质量(-q:v)
视频分辨率
音频采样率(-ar)

5. 转换示例

5.1 MP4转换示例（仅供参考，以实际为准）

源文件：5分28秒的mp4视频
目标格式：AVI-MJPEG
分辨率：320x384
帧率：23帧/秒
生成文件大小：约70M，RAM占用18K

ffmpeg -i test.mp4 -vf "scale=320:384:force_original_aspect_ratio=decrease,pad=320:384:(ow-iw)/2:(oh-ih)/2,fps=23" -c:v mjpeg -q:v 8 -pix_fmt yuv420p -c:a pcm_s16le -ar 16000 -ac 1 -f avi Atest.avi

5.2 GIF转换示例（仅供参考，以实际为准）

源文件：2.74M的GIF动图
目标格式：AVI-MJPEG
分辨率：296x240
帧率：40帧/秒
生成文件大小：约1.6M

ffmpeg -i test.gif -vf "scale=296:240:force_original_aspect_ratio=decrease,pad=296:240:(ow-iw)/2:(oh-ih)/2,fps=40" -c:v mjpeg -q:v 8 -pix_fmt yuv420p -c:a pcm_s16le -ar 16000 -ac 1 -f avi Atest.avi
