JL707 手表喇叭输出声音大小评估方法 V1.0
📎 原始文档：https://www.kdocs.cn/l/chvQQPGznOwg JL707 手表喇叭输出声音大小评估方法 V1.0
- 理论影响因素：
1.1 驱动喇叭的电功率
同一个喇叭，在不超过喇叭承载功率的范围内，驱动功率越大，喇叭发出的声音越大。
JL701系列的手表芯片没有内置功放，使用外置功放来驱动喇叭，外置功放的驱动功率在1~4W之间。
JL707系列的手表芯片支持内置功放和使用外置功放2种驱动喇叭的方式。内置功放的驱动功率仅有0.5W，是的，没看错，仅有0.5W。
1.2 喇叭的电声转换效率
不同的喇叭，在同样的驱动功率下，电声转换效率越好的喇叭输出的声音越大。理论上，喇叭的振膜和空气的接触面积越大，电声转换效率越好。
1.3 模具的腔体特性

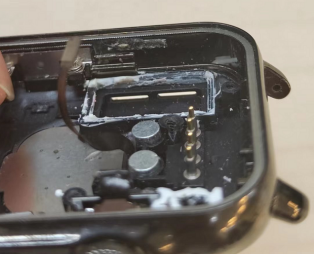

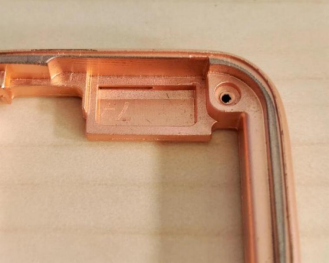

喇叭腔体的设计会影响声音的大小和音效。智能手表由于空间的限制，能留给喇叭音腔的空间也是非常有限，腔体空间的限制必然会导致声音的低频效果下降。喇叭通过震动推动空气发声，一个喇叭能够推动的空气面积越大，发出来的声音会越大，因而我们在设计喇叭前腔的出音孔不能太小，不然声音出不来，当然也不能太大，不然外观不好看也容易进水。具体的大小可以参考市面上已经做好的样机的出音孔设计。喇叭放置的位置要尽可能的远离麦克风，这样可以减少声学通话回音，同时模具也要给喇叭做一个凹槽，方便喇叭的固定安装和打胶。
喇叭发出的频响跟喇叭本身的特性有很大的关系，同时跟喇叭的出音孔大小和喇叭的后腔有关，出音孔相对大，低频相对会多一些，喇叭后腔空间相对大，低频相对会多一些。对于手表而言，喇叭单体面积小，出音孔一般比较小，后腔也比较小，所以声音的低频缺失，高频相对多。所以，可以通过更换喇叭或者稍微加大一点出音孔来提升低频的成分。

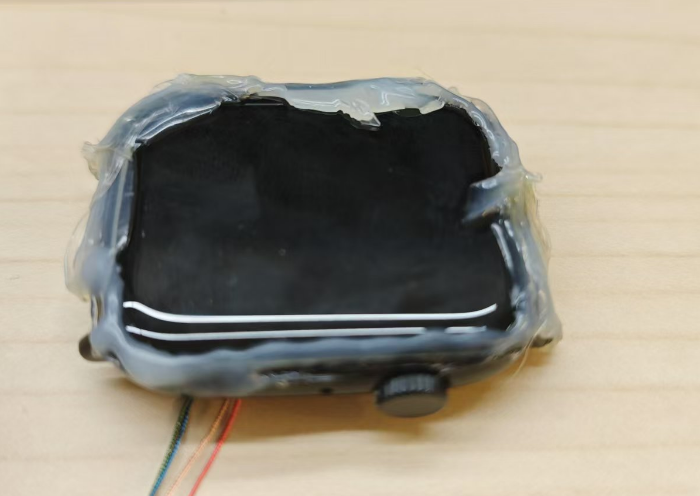

2. 实际评估测试方法 只需要有喇叭和腔体就可以实际评估整机的声音大小。按照正常的流程安装好样机，把喇叭线引出来，然后打胶密封好样机。再用开发板的内置功放来驱动喇叭发声，就可以实际评估声音大小。
3. 选择内置功放还是外置功放 如果客户对声音大小要求较高，内置功放无法满足需求，请一定要选择外置功放方式。如果客户对声音的大小没有要求，可接受比较小的喇叭声音并且对省成本有强烈需求，那么可以使用内置功放。

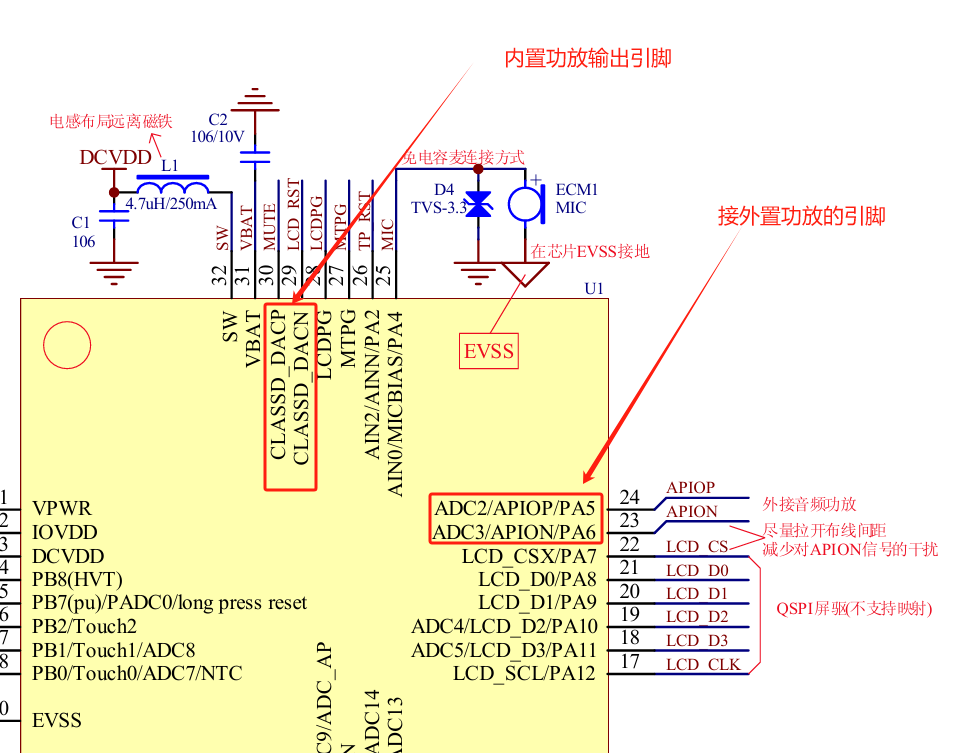

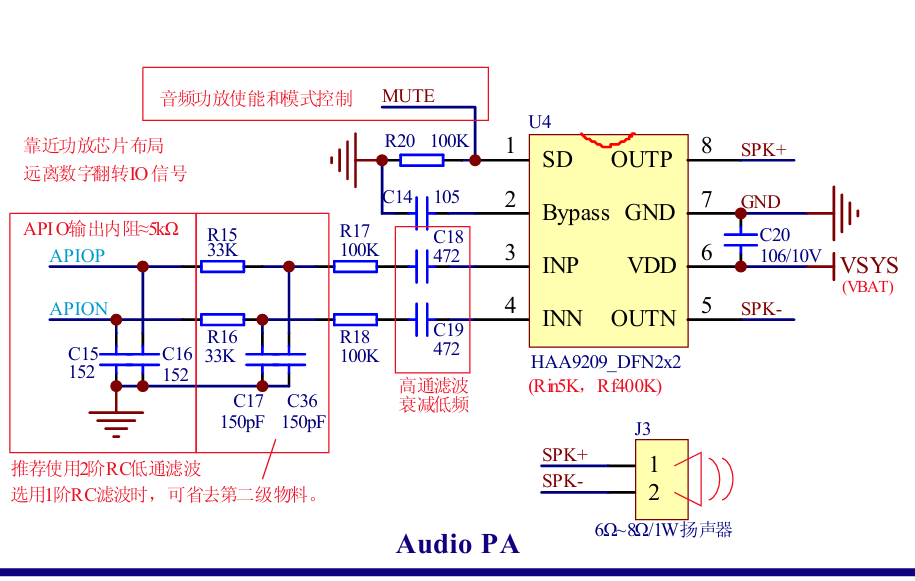

4. 外置功放接法 特别注意，内置功放输出和外置功放输出通过不同的引脚输出。内置功放的输出引脚不做功放输出时候可以用作mute和LCD_RST（LCD_RST需要外部上拉10K到对应的电源）。
如果板子的空间较小，无法放置2阶RC低通滤波全部物料，可以省去第二阶RC物料。这里需要低通滤波的原因是APIO输出的不是模拟的信号，是高频的D类数字信号。
