杰理串口升级规范

📎 原始文档：https://www.kdocs.cn/l/cgjdpFVQFuel 杰理串口升级规范
目录
版本信息.............................................................................................................................3
特征说明.............................................................................................................................4
实现流程.............................................................................................................................4
协议说明.............................................................................................................................6
Develop_doc All information provided in this document is subject to legal disclaimers © JL.V. 2014. All rights reserved.
User manual Rev1.00——29 Apr 2020 2of10

版本信息

版本号	日期	作者	备注
1.00	2020-04-29	Zhibin	1.完成初始版本

Develop_doc All information provided in this document is subject to legal disclaimers © JL.V. 2014. All rights reserved.
User manual Rev1.00——29 Apr 2020 3of10

特征说明

● 支持标准RX/TX双IO通信
● 支持单IO RX/TX 串口通信
● 支持flash架构为单/双备份升级
● 支持波特率切换命令，提升升级速度

实现流程

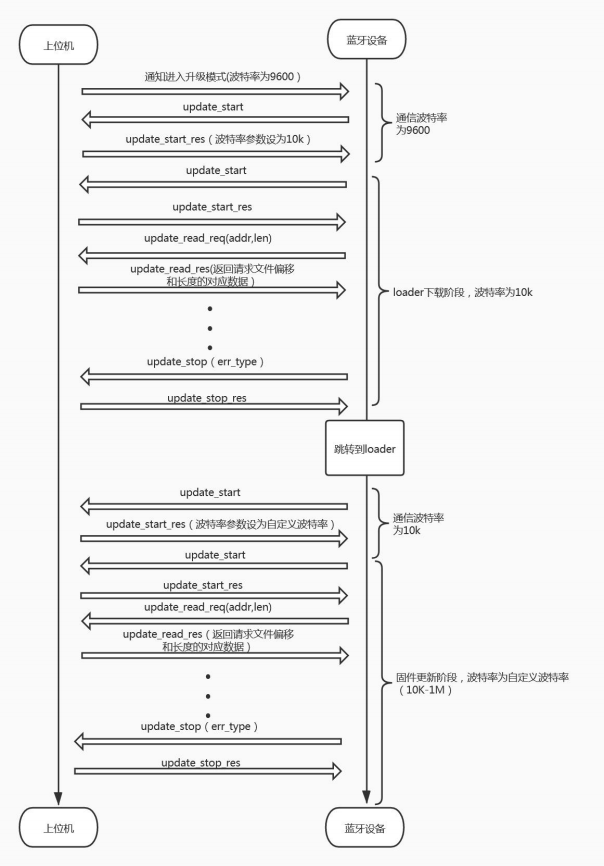

1、固件单备份升级流程图

Develop_doc All information provided in this document is subject to legal disclaimers © JL.V. 2014. All rights reserved.
User manual Rev1.00——29 Apr 2020 4of10
Develop_doc All information provided in this document is subject to legal disclaimers © JL.V. 2014. All rights reserved.
User manual Rev1.00——29 Apr 2020 5of10

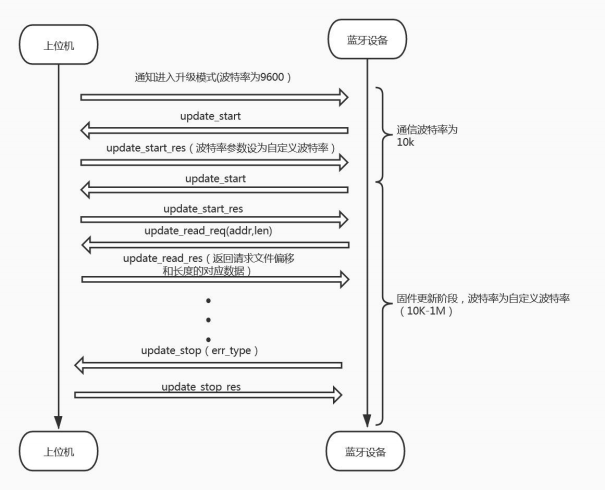

2.2 固件双备份升级流程图

协议说明

杰理串口升级规范在“杰理串口控制协议”基础上实现，

（一）、数据包格式

多字节数据：低字节在前，高字节在后，即小端格式(little endian)。
CRC16标准：CRC-CCITT (XModem)

JL 串口升级命令包格式

Byte0	Byte1	Byte[3 .. 2]	Byte[n-2 ..4]	Byte[n.. n-1]
SyncData0	SyncData1	Cmd_len	Cmd_data	Crc16

参数解释：
SyncData0: 固定为0xAA
Develop_doc All information provided in this document is subject to legal disclaimers © JL.V. 2014. All rights reserved.
User manual Rev1.00——29 Apr 2020 6of10
SyncData0: 固定为0x55
Cmd_len: cmd_data部分的长度
Cmd_data:命令内容
Crc16：整个命令包（除去crc 自身）的crc结果

（二）、升级命令定义

1、升级开始：0x01（ update_start）方向：设备->上位机

SyncData[2]	Cmd_len[2]	Cmd_data[ 1]		Crc16[2]
0xAA 0x55	0x0001	Opcode	Para	Crc_res
		0x01	None

2、升级开始返回:0x01 ( update_start_res)方向：上位机->设备

SyncData[2]	Cmd_len[2]	Cmd_data[5]		Crc16[2]
0xAA 0x55	0x0005	Opcode	Baud[4]	Crc_res
		0x01	指定波特率

命令说明：
Baud[4] :波特率参数为4字节长度。当上位机指定的波特率如果与设备当前波特率不同，设备会用新的波特率再次发起“升级开始”命令。

3、升级读数据请求：0x02（ update_read_req）

方向：设备->上位机

SyncData[2]	Cmd_len[2]	Cmd_data[9]			Crc16[2]
0xAA 0x55	0x0009	Opcode	Addr[4]	Len[4]	Crc_res
		0x02	读地址	数据长度

命令说明：
Addr[4] :请求升级文件偏移地址 Len[4] :请求升级文件数据长度

4、升级读数据返回:0x02 ( update_read_res)

Develop_doc All information provided in this document is subject to legal disclaimers © JL.V. 2014. All rights reserved.
User manual Rev1.00——29 Apr 2020 7of10
方向：上位机->设备

SyncData[2]	Cmd_len[2]	Cmd_data[????]				Crc16[2]
0xAA 0x55	0x????	Opcode	Addr[4]	Len[4]	Data[n]	Crc_res
		0x02	读地址	数据长度	数据内容

命令说明：
Addr[4] :根据请求命令的地址填充
Len[4] :根据实际读取数据长度填充 Data[n]:填充到升级文件对应偏移地址的数据

5、升级结束：0x03（ update_stop）方向：设备->上位机

SyncData[2]	Cmd_len[2]	Cmd_data[2]		Crc16[2]
0xAA 0x55	0x0002	Opcode	Err_code	Crc_res
		0x03	错误码

参数说明：
Err_code[ 1] :错误码对应表如下：

Err_code	Description
0x0	升级成功
0x1	加密key错误
0x81	升级文件大小错误
0x82	升级loader大小错误
0x83	Loader校验失败
0x84	读远端文件头失败
0x85	读本地文件头
0x86	找不到目标文件
0x87	文件操作失败
0x88	升级数据校验失败
0x89	产品信息不匹配
Other	未定义错误

6、升级结束返回:0x03 ( update_stop_res)方向：上位机->设备

SyncData[2]	Cmd_len[2]	Cmd_data[2]		Crc16[2]
0xAA 0x55	0x0002	Opcode	Err_code	Crc_res
		0x03	同上

7、升级长度通知:0x04 ( update_len_notify)方向：设备->上位机

SyncData[2]	Cmd_len[2]	Cmd_data[5]		Crc16[2]
0xAA 0x55	0x0005	Opcode	Total_len[4]	Crc_res
		0x04	总升级长度

参数说明：
Total_len[4] :
若loader下载阶段是loader下载的总长度；若固件升级阶段是升级内容总长度；

8、升级长度返回:0x04(update_len_res)方向：上位机->设备

SyncData[2]	Cmd_len[2]	Cmd_data[ 1]		Crc16[2]
0xAA 0x55	0x0001	Opcode	Para	Crc_res
		0x04	None

9、升级在线通知:0x05(update_alive_notify)方向：设备->上位机

SyncData[2]	Cmd_len[2]	Cmd_data[ 1]		Crc16[2]
0xAA 0x55	0x0001	Opcode	para	Crc_res
		0x05	None

命令说明：
该命令为作为设备在操作flash等需要长时间不发升级命令时候使用，目的为通知上位机设备在线，防止上位机超时。

10、升级在线返回：0x05(update_alive_res)

SyncData[2]	Cmd_len[2]	Cmd_data[ 1]		Crc16[2]
0xAA 0x55	0x0001	Opcode	Para	Crc_res
		0x05	None
