彩屏仓 AC98N和JL701烧录升级注意事项

📎 原始文档：https://www.kdocs.cn/l/csGgqzN4fXQZ 彩屏仓 AC98N和JL701烧录升级注意事项

  1. AC98N烧录方法：

1.1、烧录环境：一拖二烧录器（单芯片烧录）

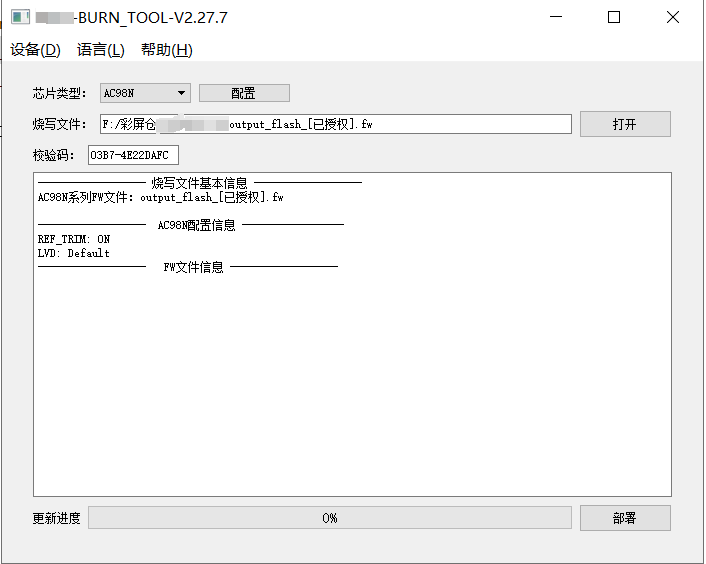

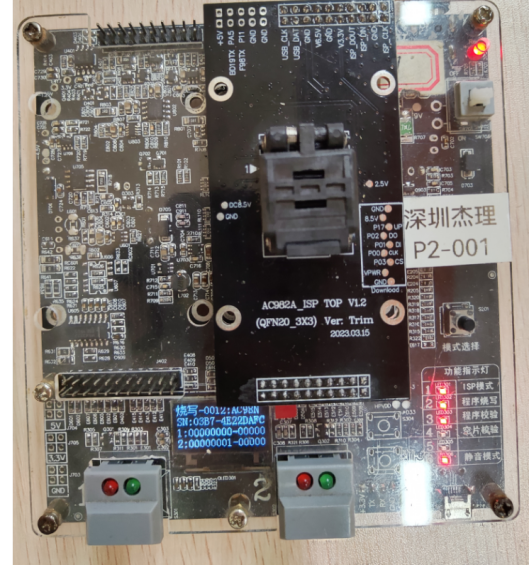

image 杰理科技1拖2烧写器使用文档：https://doc.zh-jieli.com/Tools/zh-cn/mass_prod_tools/burner_1tuo2/index.html
982空片不能使用1拖8烧录！982空片不能使用1拖8烧录！982空片不能使用1拖8烧录！

1.2、 烧录条件：

1.2.1、 烧录器固件版本2.27.7版本必须使用V1.2版本的烧录座子，新的烧录器固件版本2.27.8必须使用V2.1版本烧录座子；

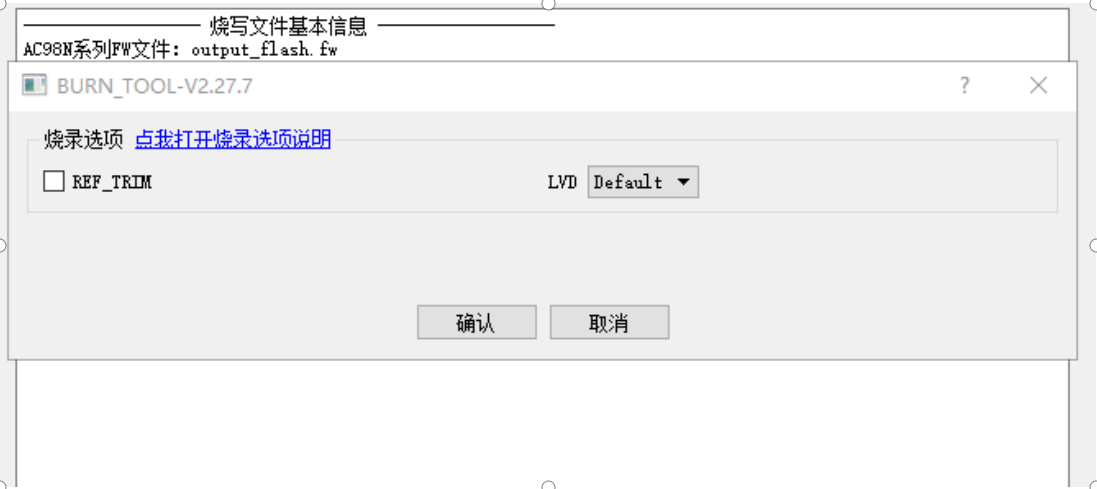

1.2.2、 烧录配置项：REF_TRIM为校准项，建议勾上，LVD为复位电压档位，按客户自己需求选择档位（只能烧录一次，谨慎选择档位）；
image 1.2.3、 烧录前检查：

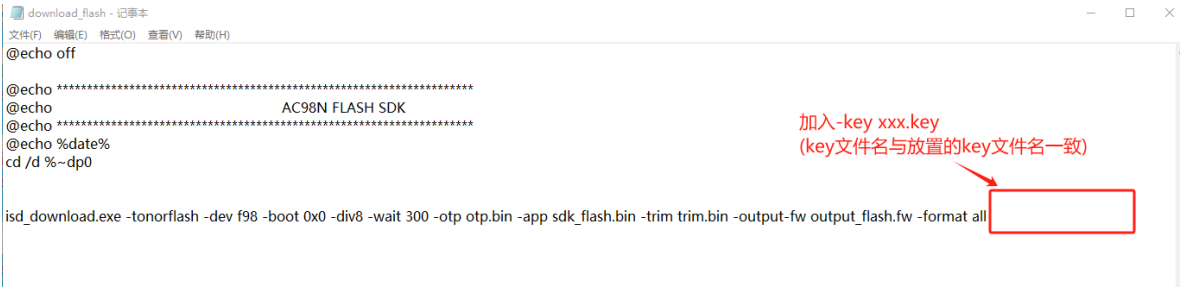

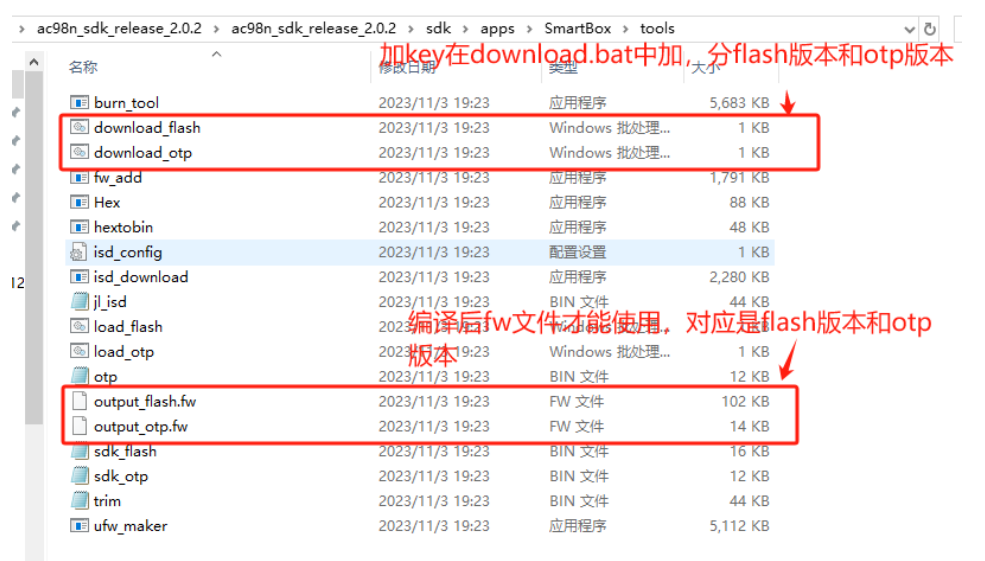

1.2.3.1、程序的download_flash.bat文件是否加入key；
image 1.2.3.2、 key文件放置位置是否正确，分flash版本和otp版本工程，把key文件放置到download_flash.bat同目录下；
image 1.2.3.3、 双击运行download_flash.bat文件。

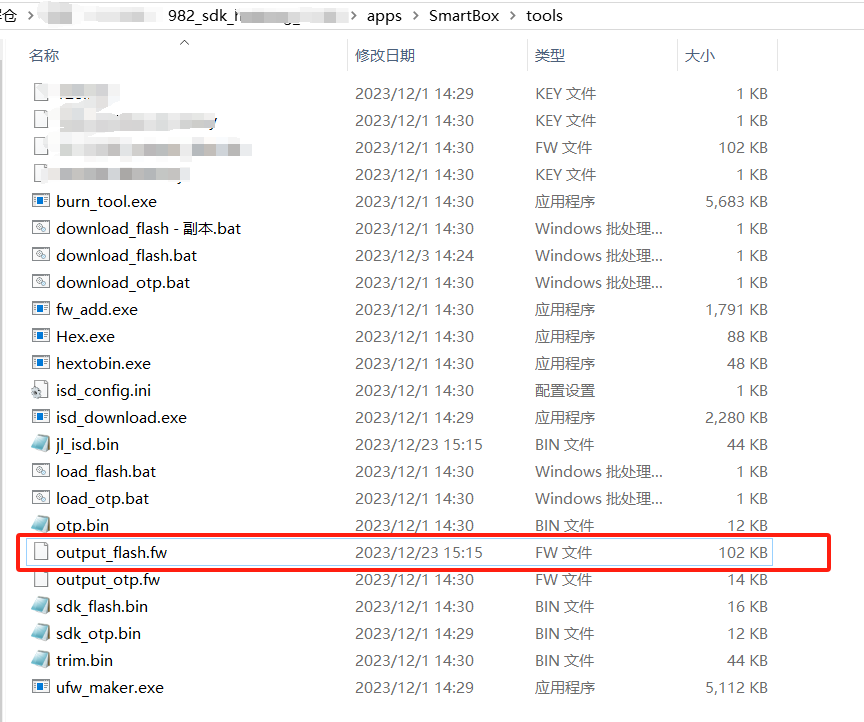

image 对应的tools目录下就会生成一个新的已经加入key的output_flash.fw文件。

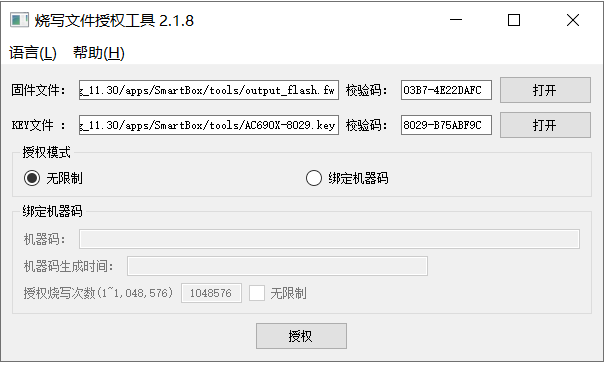

image 1.2.4、对加key后的FW文件进行烧写授权：
image 1.2.5 将授权后的FW文件部署进去1拖2烧录器就可以开始烧录了。
image 2. AC98N程序升级方法（整机 升级） AC98N芯片必须要先使用一拖二烧录校准后才能使用下面的升级程序方法。

2.1、 使用1拖8烧写器升级982程序

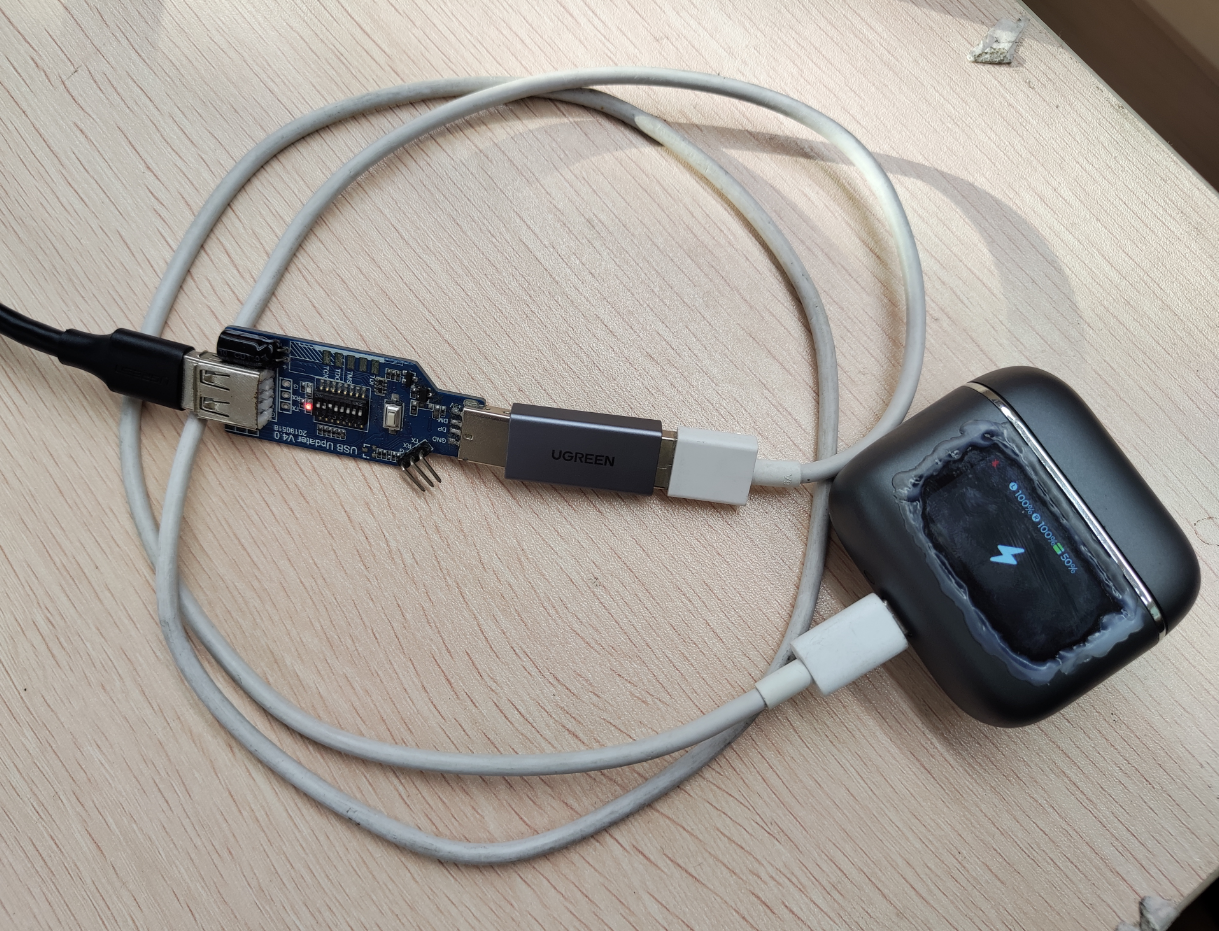

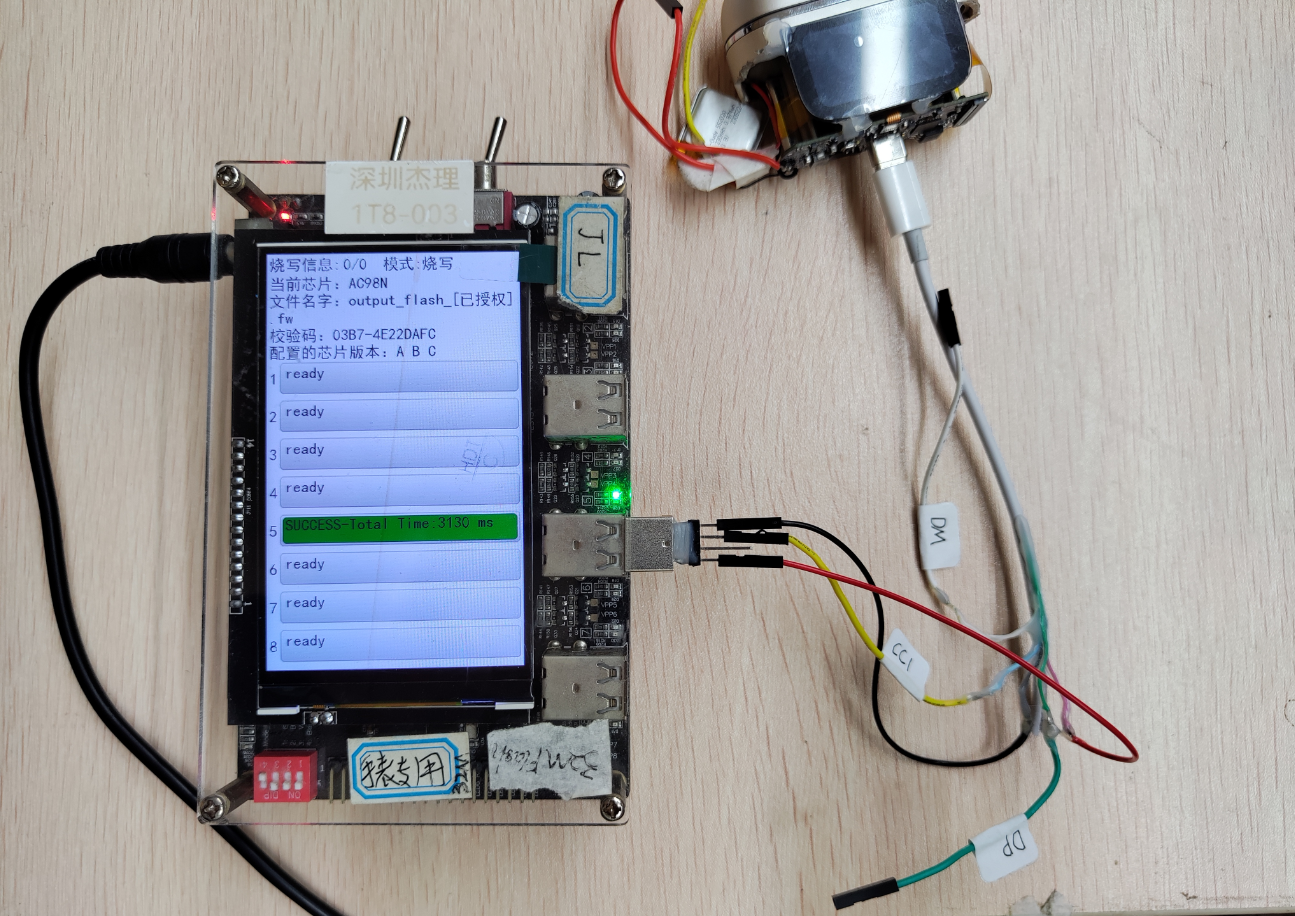

彩屏仓处于带电池的情况下，使用一根特殊的Type C数据线，CC1接烧写器端口的DP引脚。
image 注意Type C口正反插只有一个方向可以。

2.2、 使用强制升级工具和电脑升级982程序

2.2.1、单线下载，需要引出P17/VPWR/GND三根线，使用强制升级工具供电VPWR，P17作为通信脚接强制升级工具TX脚；

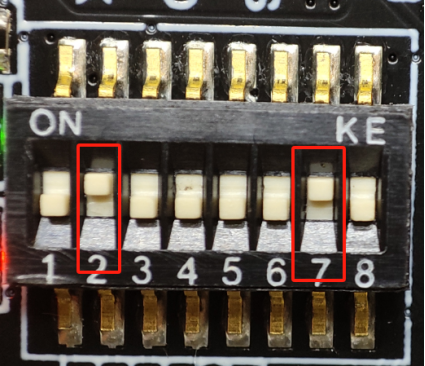

image 2.2.2、安装杰理虚拟串口(5.5. 虚拟串口 — JL Project Documentation)，档位打2/7档，进入串口模式

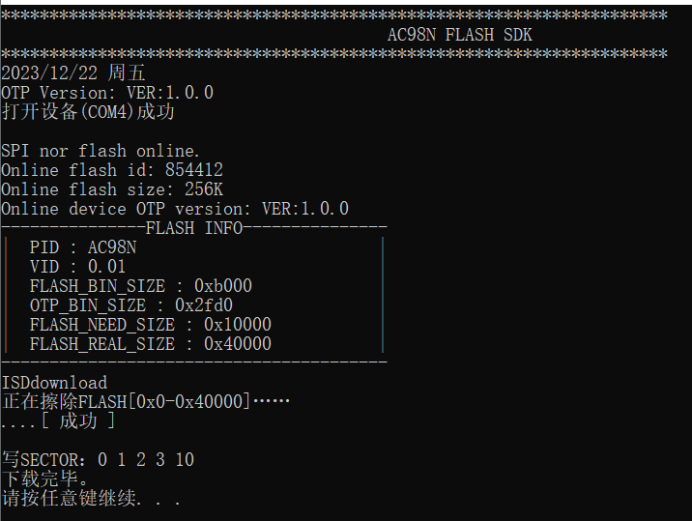

2.2.3、找到982程序的对应下载目录，双击download_flash.bat开启下载

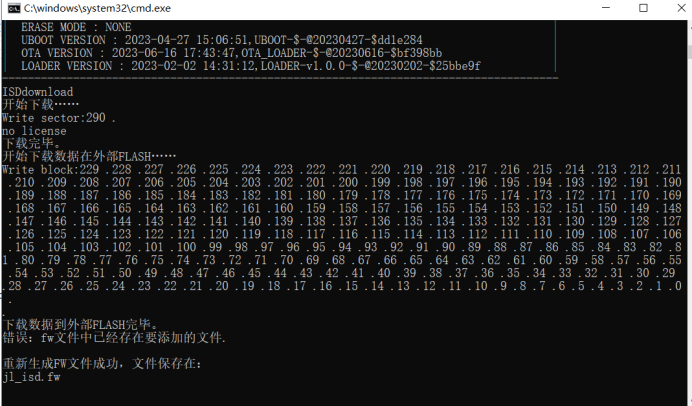

image 2.2.4、 下载成功对话框

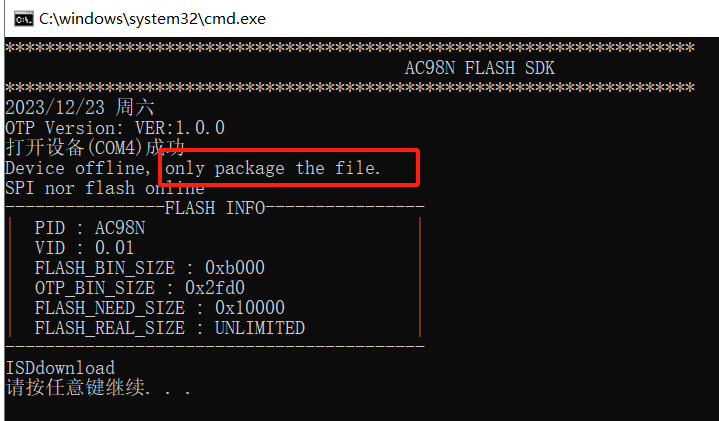

image 2.2.5、如果没有下载成功，请检查：
① sdk是否加key（没加也不会提示没有加key）
② 确认芯片是否已经用一拖二烧录校准过
③ 是否接对下载口P17
④ 是否只用强升工具的5V供电，供电是否正常（如外接电源，将导致无法5v拉低）
⑤ 虚拟串口是否在线（虚拟串口工具上看离线还是在线，离线需要绑定）
⑥ 串口是否被其他串口调试工具占用
⑦ 还是不行的话，可以试着把虚拟串口删掉重新创建试一下

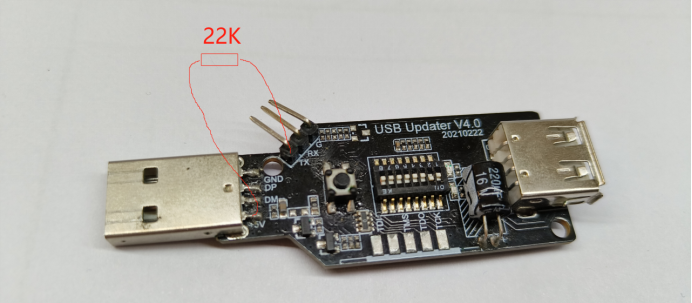

⑧ 以上问题无误后，确认方案使用的升级口是否为 CC1/CC2 且加了 5.1K 的下拉，如果是，则处理烧写失败的解决办法是在强制升级工具 TX 处加个上拉电阻 22k 到 5V，如下图所示：
image 3. JL701烧录程序方法

3.1、烧录PCBA：先贴片JL7012再一起和UI Flash一起烧录

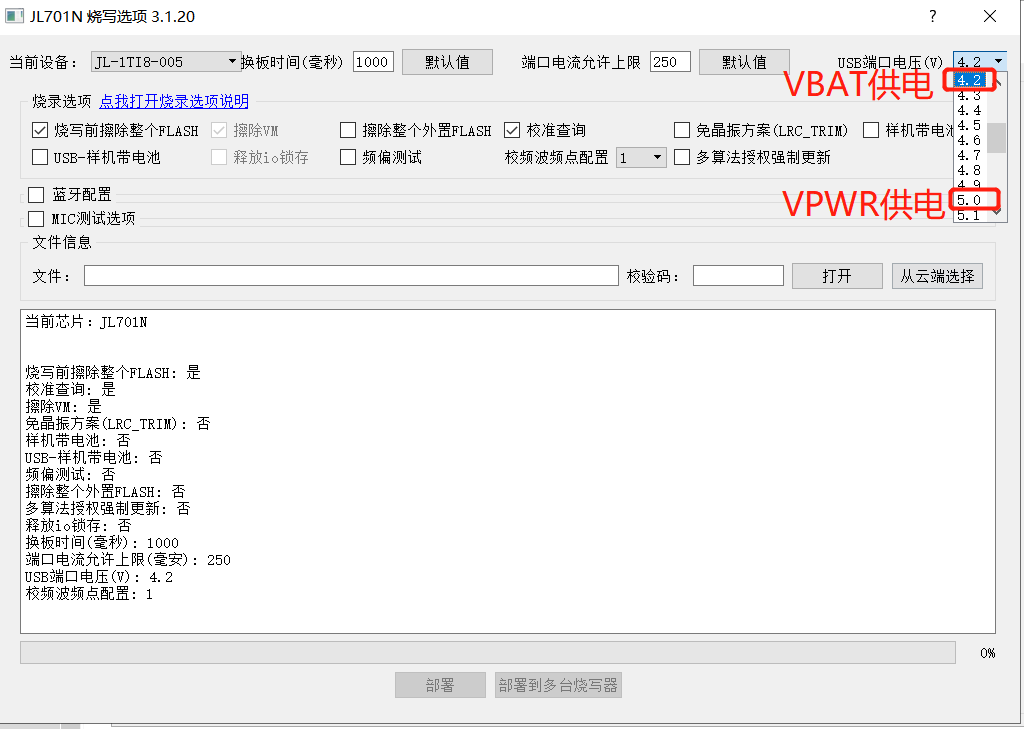

杰理推荐使用该方式。PCBA拼板建议一拼8或者1拼16，因为杰理的烧录器是一拖八。对于1拼16的板子烧录采用2个一拖八一起使用。PCBA的烧录(JL7012+外置Flash)点选择: VPWR DM DP GND 或者 VBAT DM DP GND，烧录采用的是USB通信。杰理一拖八烧写器的USB口输出电压是可以设置的，使用VPWR供电烧录口配置5V电压，使用VBAT供电烧录口配置4.2V电压。配置错误的烧录电压会导致烧录不稳定甚至损坏芯片。
image 一拖八烧录器用户使用手册：https://doc.zh-jieli.com/Tools/zh-cn/mass_prod_tools/burner_1tuo8/index.html

3.2、烧录治具接线注意

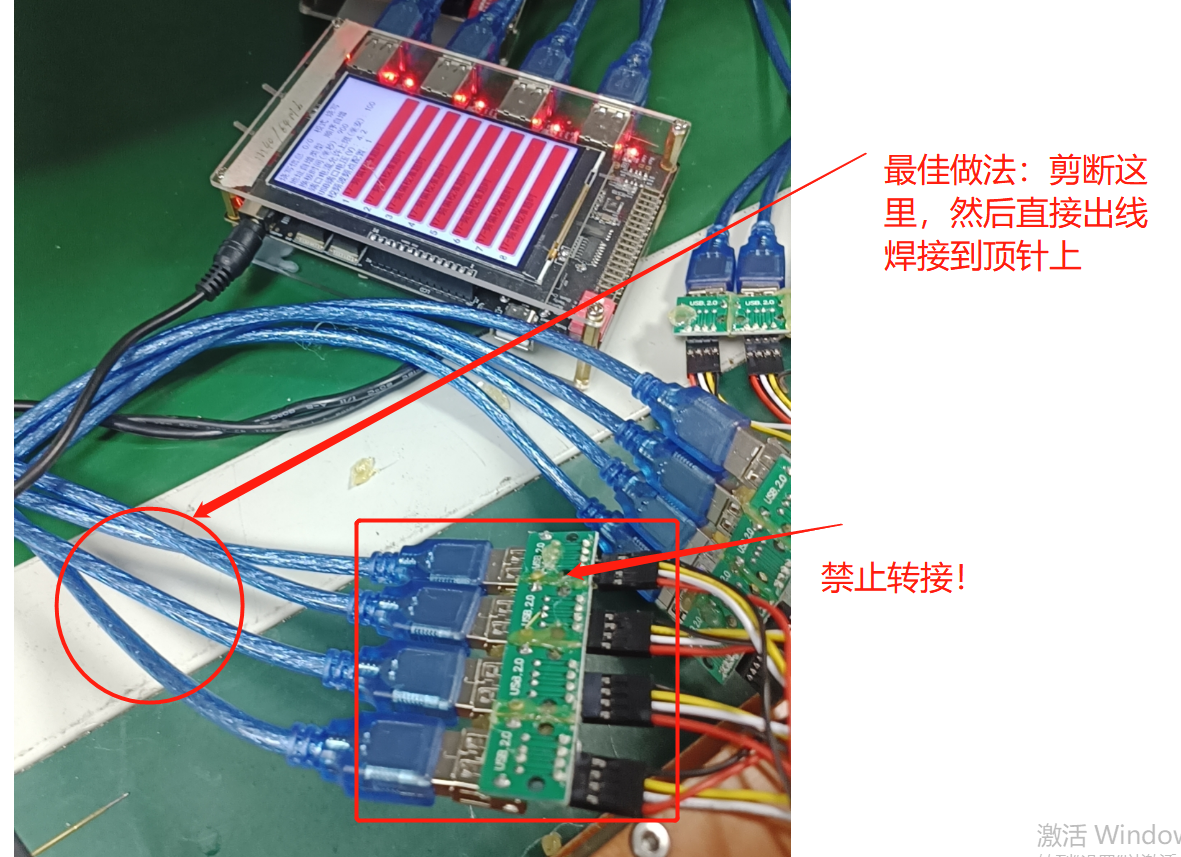

为了确保烧录过程的通信稳定，烧录治具的接线长度（从一拖八的烧录口到烧录顶针）控制在1m以内，最好控制在50CM以内。USB线材也要注意挑选质量好一些的，不能使用劣质线材。将一根USB线材的A公口插入烧写器，线材的另外一端直接破开，USB 4跟线直接焊接到烧录顶针上，禁止使用双公头A口线材+一个A母口转接后再出线到烧录顶针的方式。烧录线每经过一次USB转接都会降低USB通信的质量。已经有多家客户实践证明：烧录线转接会出现奇奇怪怪的烧录不稳定情况。
image 4. JL701升级程序方法（整机升级）

4.1、使用1拖8烧写器升级JL701程序

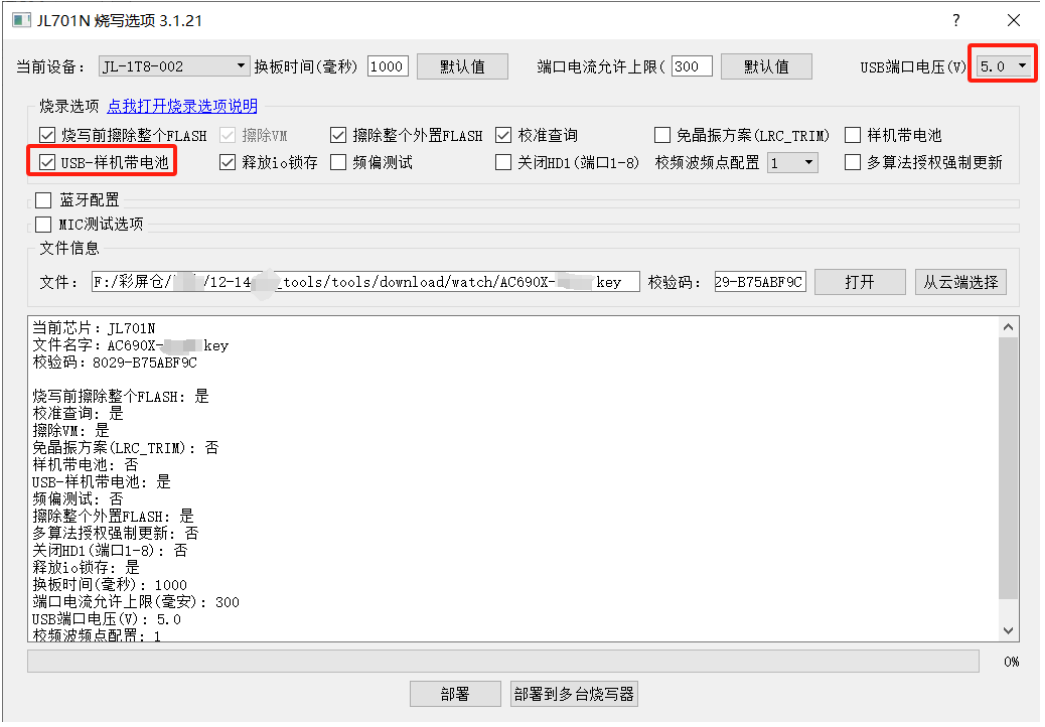

4.1.1、彩屏仓整机程序正常运行的情况下可以实现。1拖8部署勾选上USB-样机带电池（同时烧写数量务必保持在4个以内，不然烧坏烧写器，损失自己承担）2.13. 样机带电池烧录 — JL Project Documentation，USB端口电压设置5V。

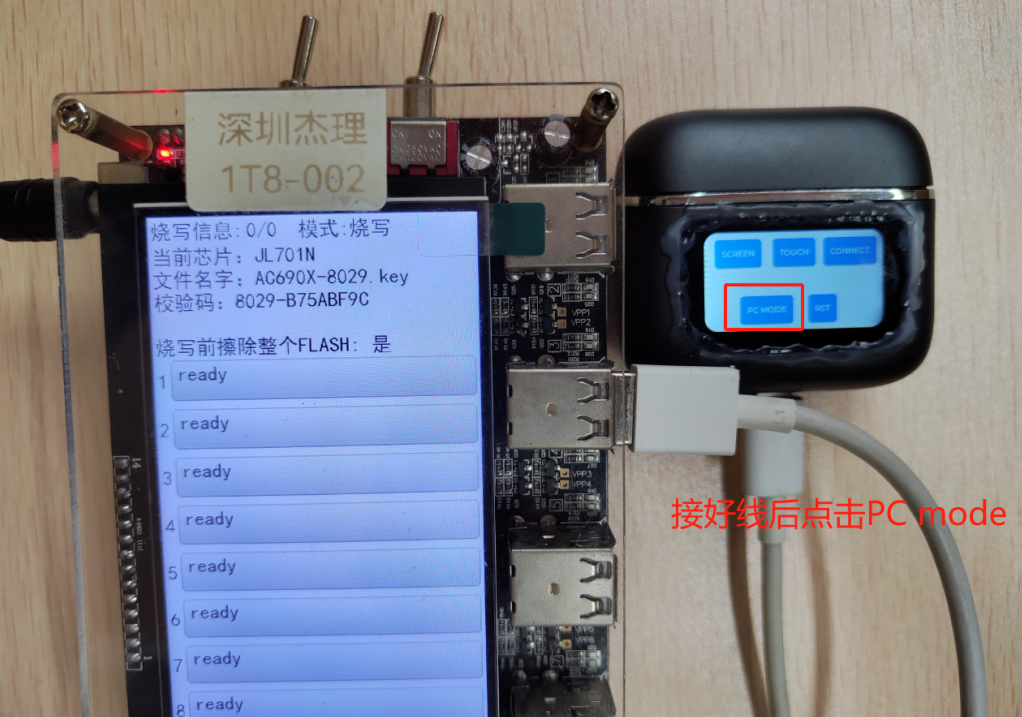

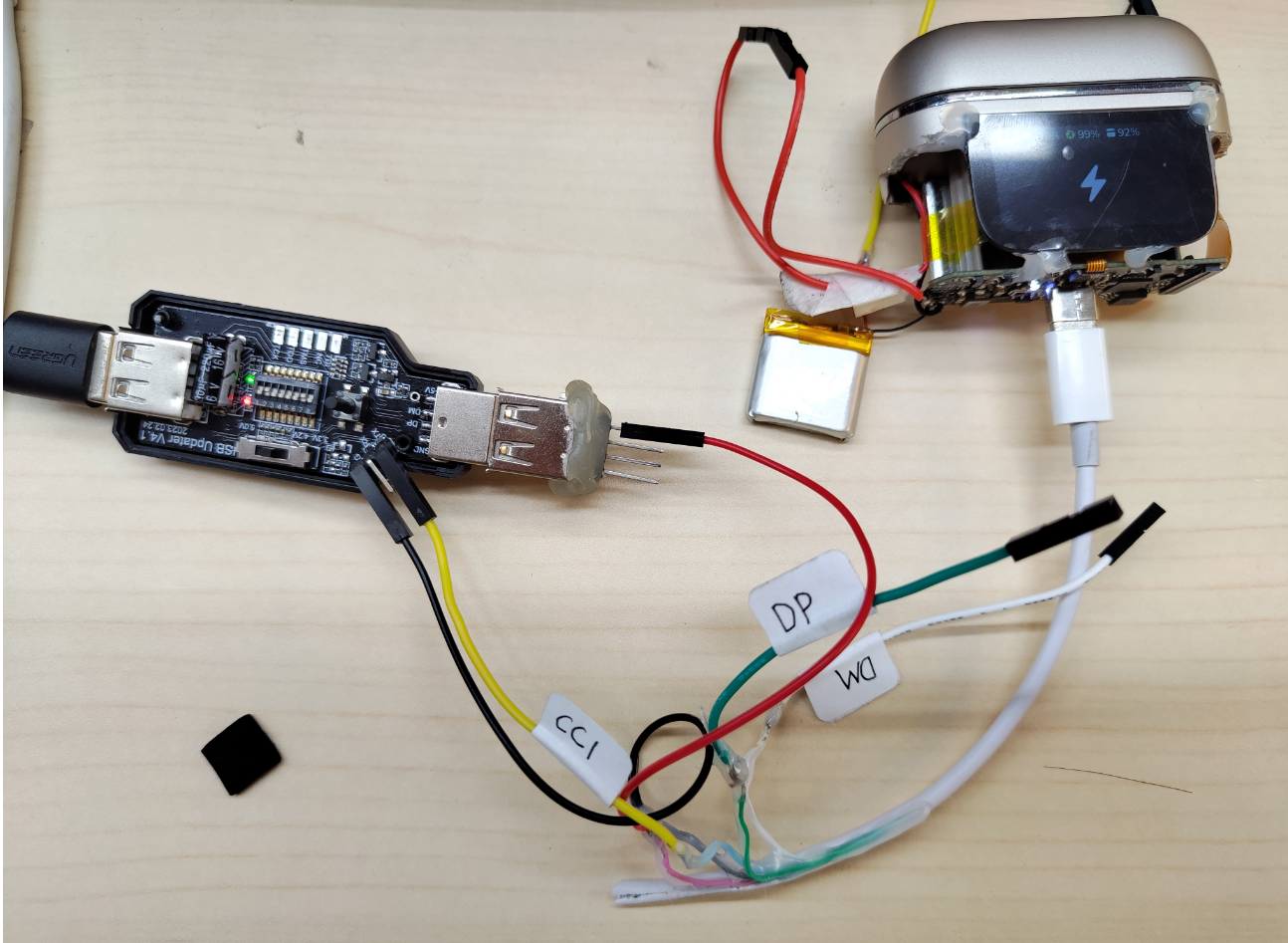

image 4.1.2、如下图接好线后点击PC mode。

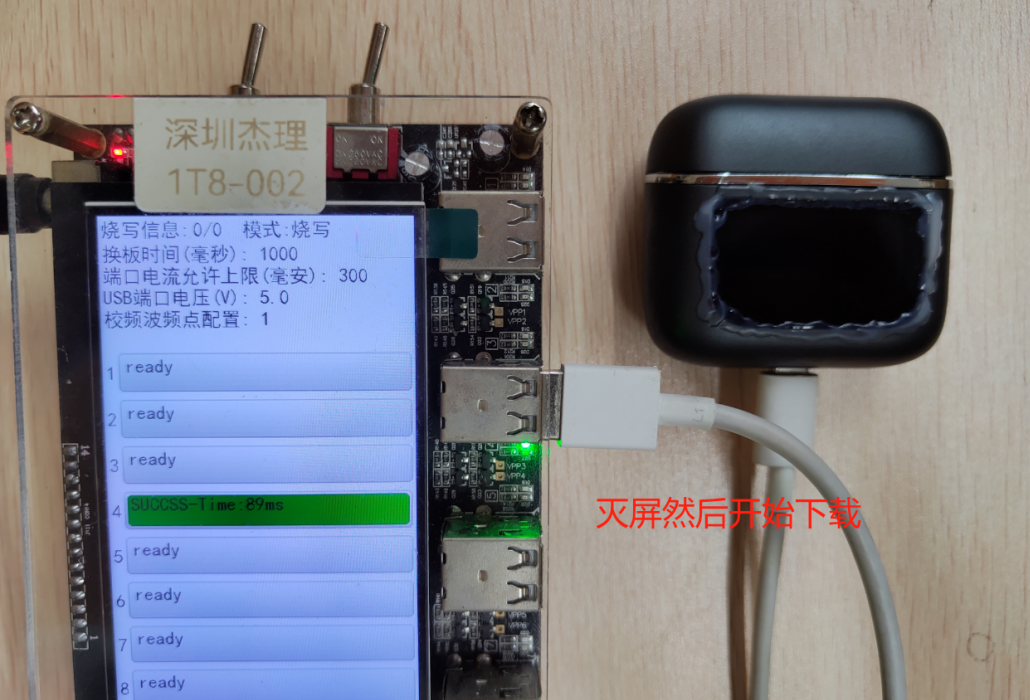

image 4.1.3、点击PC mode后屏幕灭掉，烧写器开始烧录。

4.2、 使用强制升级工具和电脑升级JL701程序

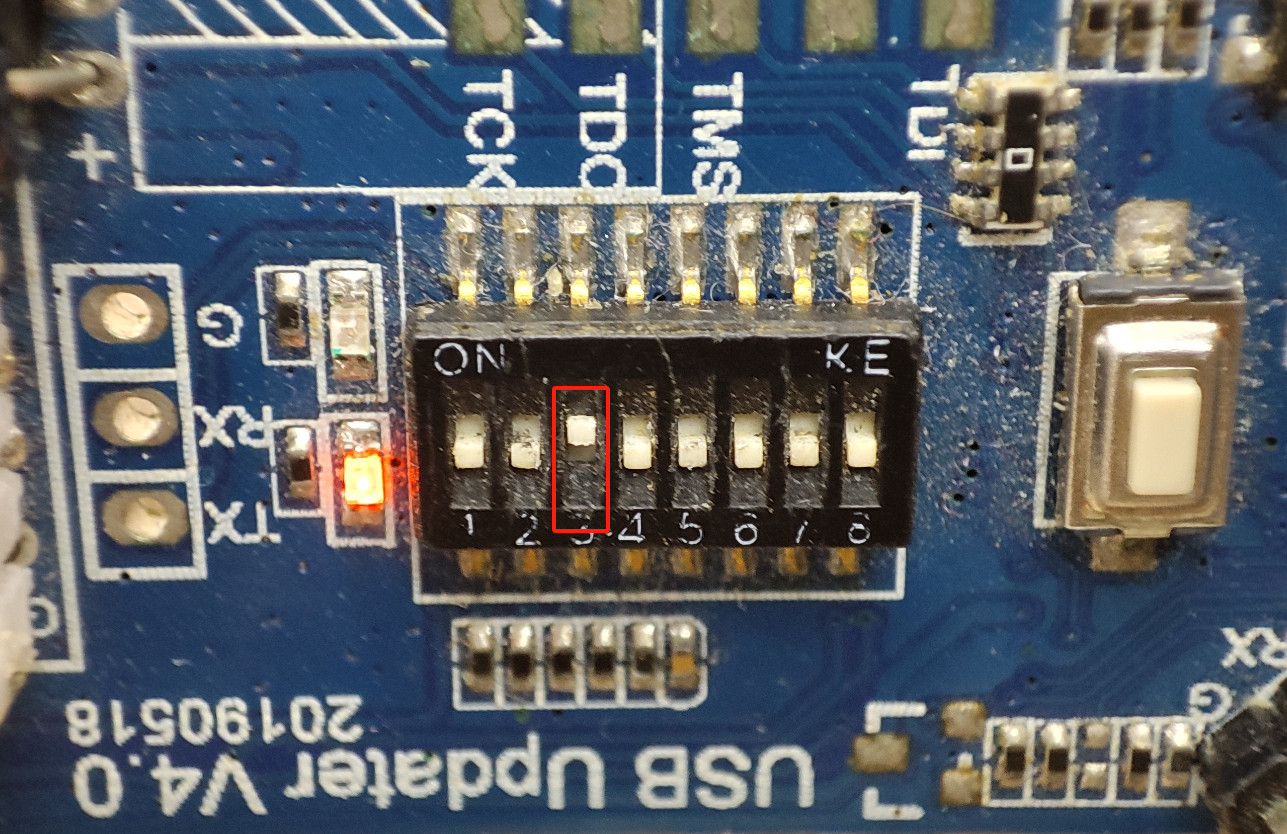

4.2.1、强制升级工具拨到3档
image 4.2.2、如下图连接样机

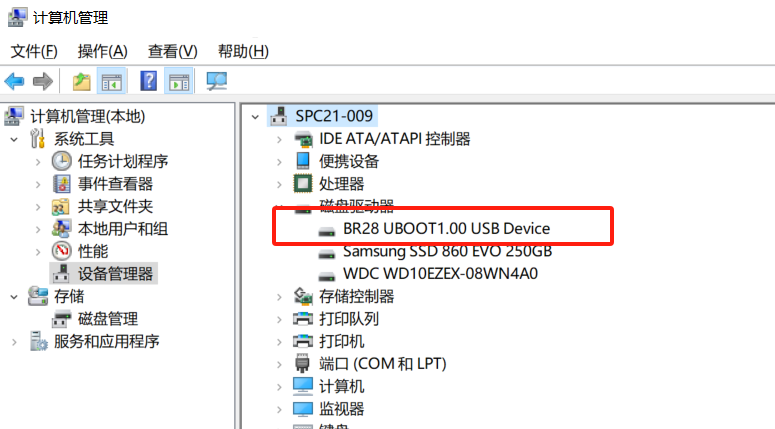

image 4.2.3、长按样机按键一直等到样机复位，查看电脑的磁盘驱动器，显示出了如下盘符即可开始升级。

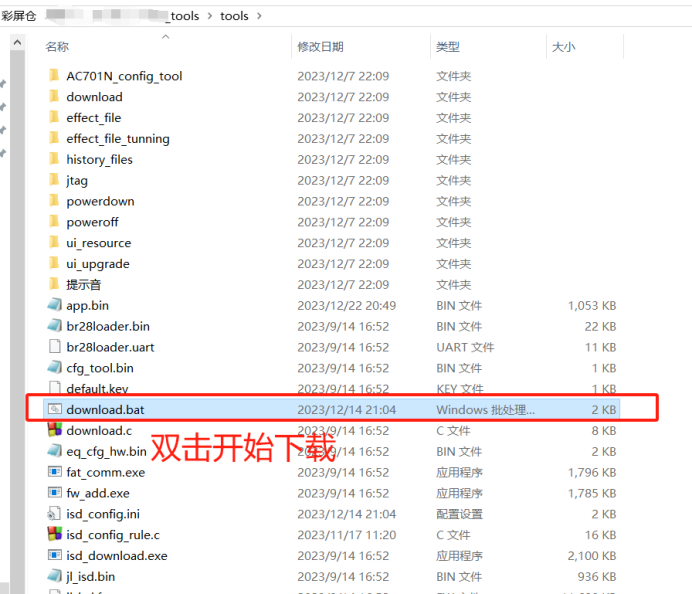

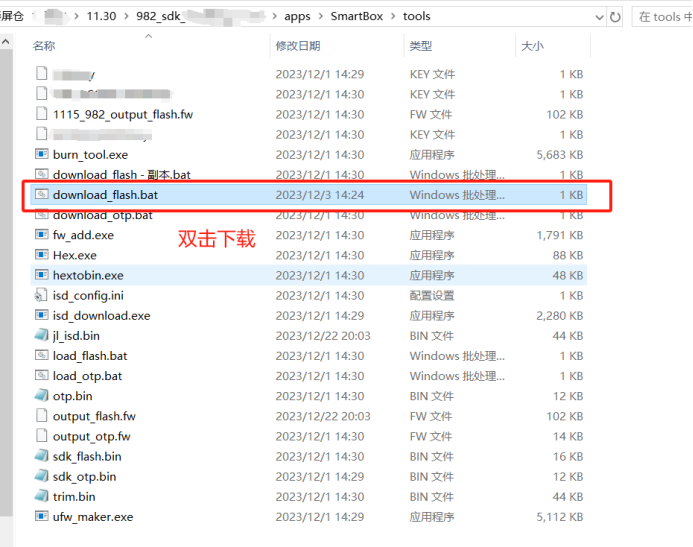

4.2.4、找到JL701程序的对应下载目录，双击download.bat开启下载

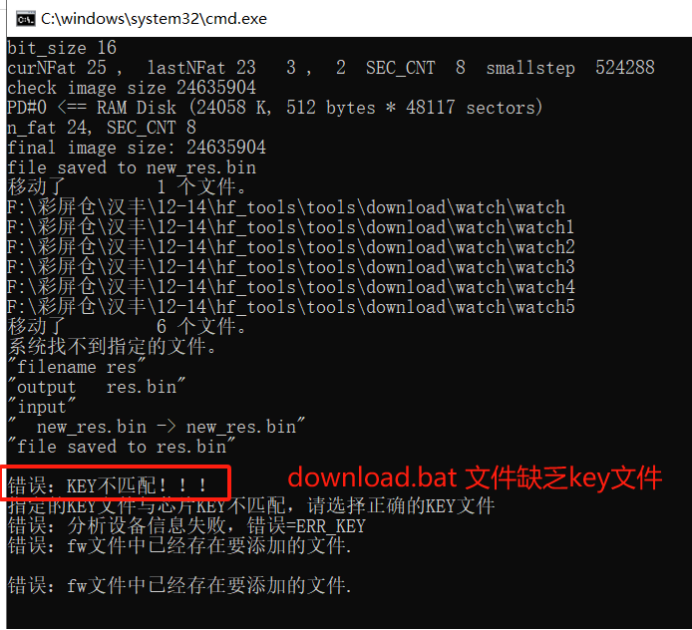

image 4.2.5、下载失败对话框，key不匹配

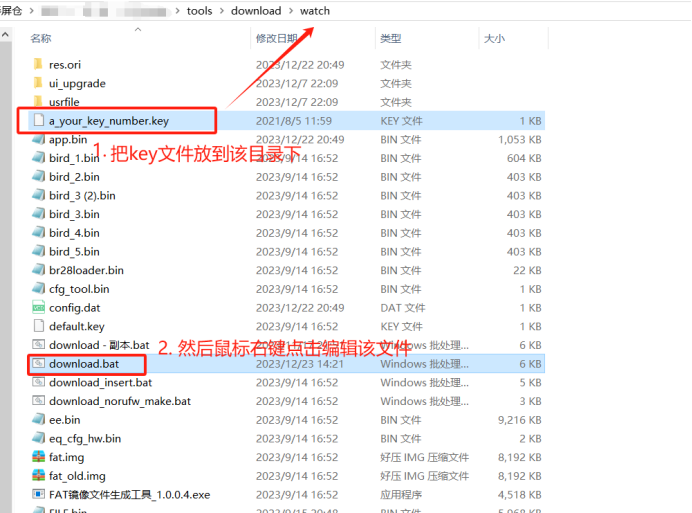

image 4.2.6、将你们的key文件放到watch目录下，复制key文件的名字，编辑download.bat文件

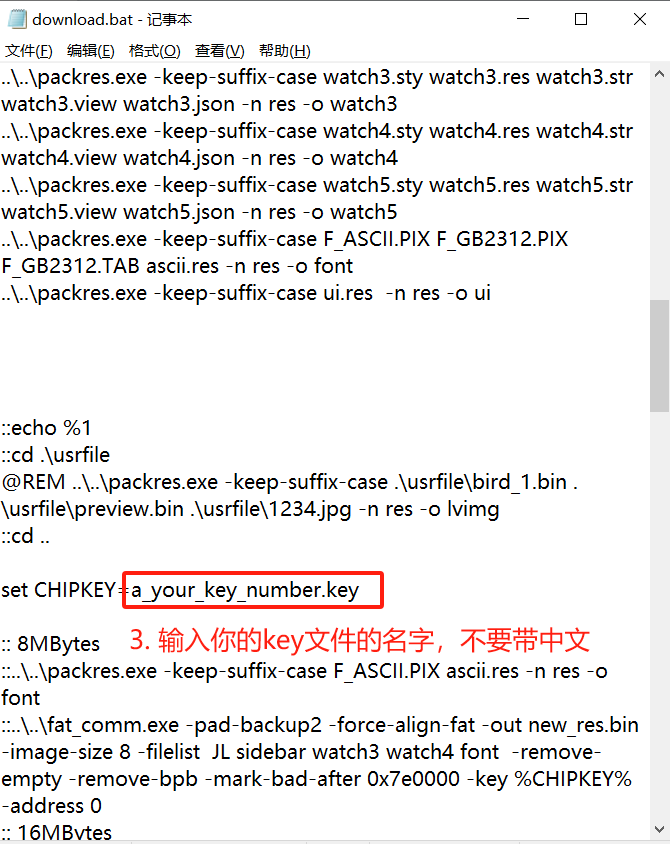

image 4.2.7、输入复制的key文件的名字到“set CHIPKEY =“右边。
image 4.2.8、再次双击download.bat开启下载，下图是下载成功界面。
