彩屏仓AC982 入门指导及FAQ.otl
982开发基础入门： 编译环境搭建示例教程：keil4软件的下载与安装_keil4下载-CSDN博客
982的开发环境以及开发介绍在我们的sdk手册里面已经写清楚了。新手可以根据手册去进行开发流程的学习。
SDK手册在我们的SDK里面就附带，可以从这里获SDK→doc文件夹包获取到。

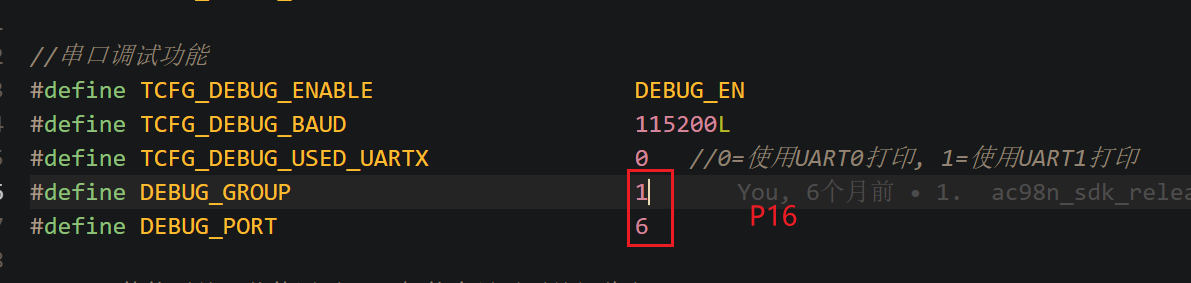

打印配置IO口：
注意：一般使用串口0打印，串口1与701通讯。串口0做好耳机通讯与串口打印的复用。

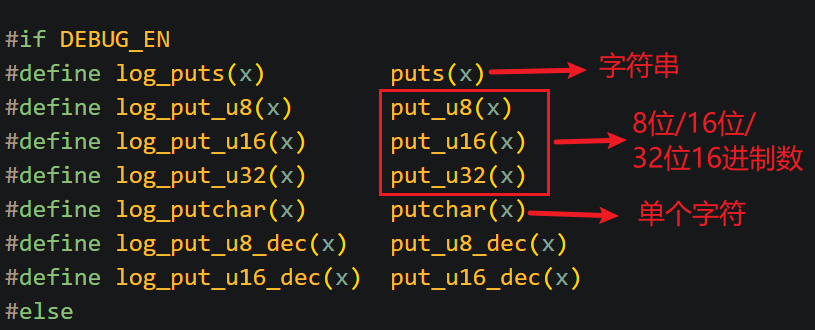

打印没有printf的格式化输出，只支持以下：
982彩屏仓相关功能介绍： 982芯片作用的主要是充当智能充电仓，同时通过双线串口和JL701芯片进行通信交互去实现彩屏仓所需要的功能。982芯片所实现的功能主要包括：
982作为智能充电仓和耳机进行交互配合，智能充电仓的大部分功能都可以实现，包括tws组队，开关盖，电量交互，产测功能配合等
与701进行串口通信交互，获取耳机在仓内的电量和充电状态给到701，以及给到701耳机的蓝牙地址完成仓和耳机的配对。
其他一些需要串口通信从而实现的功能，例如按键唤醒屏幕等等
| 功能 | 描述 | 相关接口变量 |
|---|---|---|
| TWS组队 | 耳机都在仓内时，让未配对的耳机tws组队（公版默认是按键三击触发） | app_chargebox_api_send_pair |
| 获取耳机BLE地址 | 获取已配对耳机的ble地址 | chargebox_api_send_tws_mac |
| 同步耳机充电和电量状态 | 耳机在仓内时，同步耳机的电量和充电状态给到701 | app_battery_notice |
| 同步仓本身充电状态 | 仓插入5V时，同步仓的充电状态给到701 | app_battery_notice |
| 唤醒701 | 701进入船运模式时，5V插入时串口唤醒701； | box_into_boat_mode |
| 开关盖亮灭701屏幕 | 开关盖串口通信使701亮灭屏 | app_hall_notice |
- 982与701交互主要接口
- 主要文件
| app_config.h | 彩屏仓的主要功能配置文件 |
|---|---|
| uart.c | 串口驱动相关接口 |
| uart_send.c | 串口通信应用相关接口 |

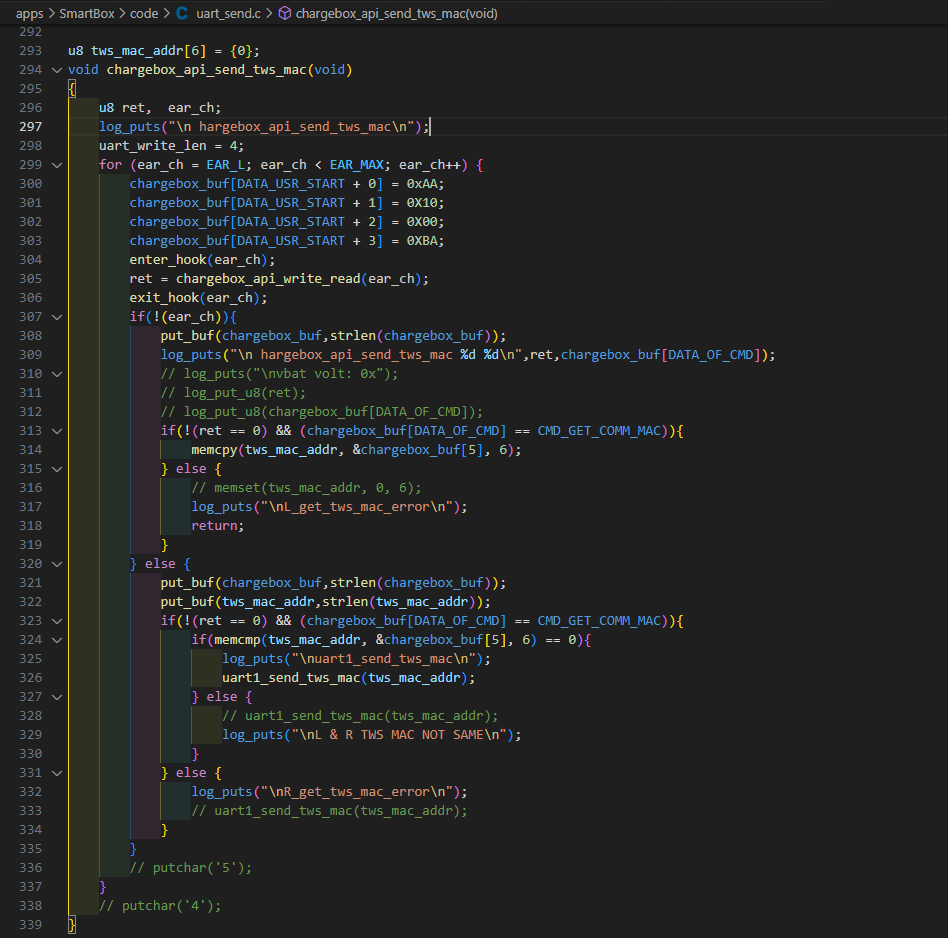

发送耳机的mac地址给到仓

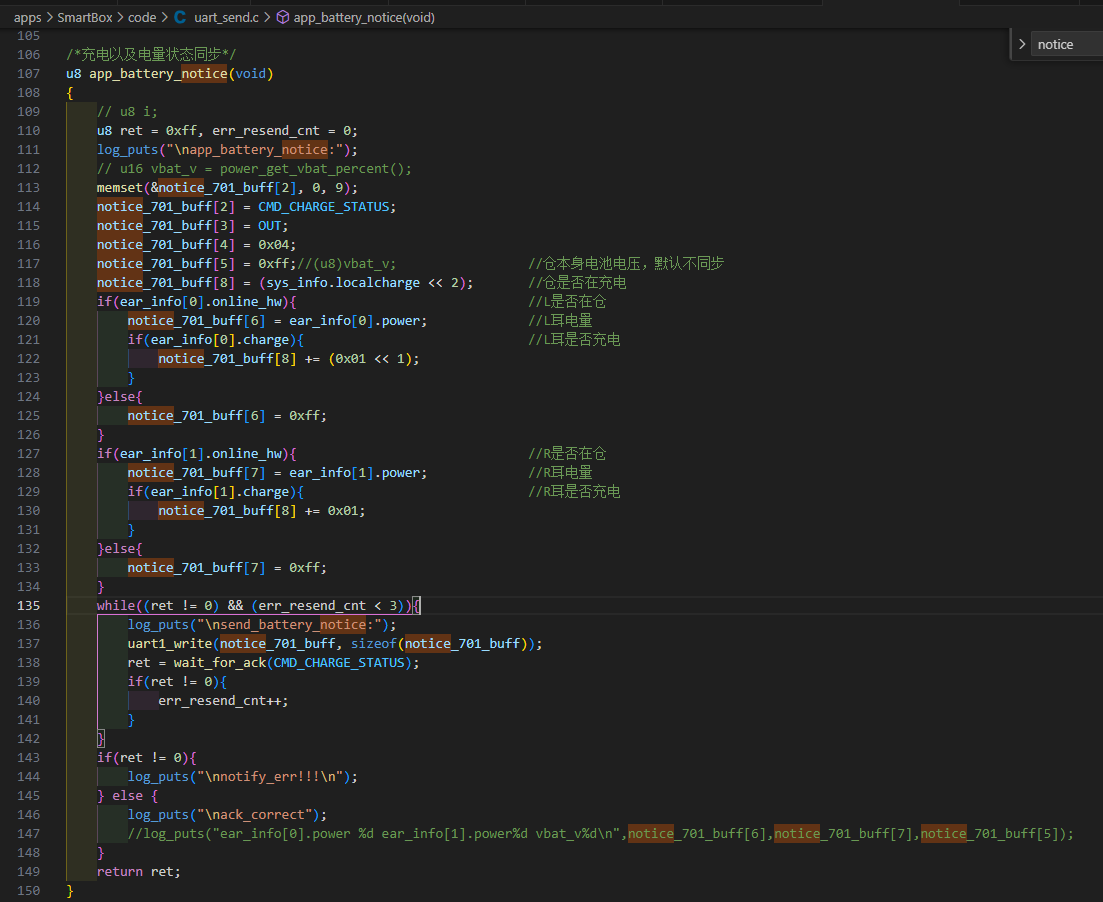

电量与充电状态通知

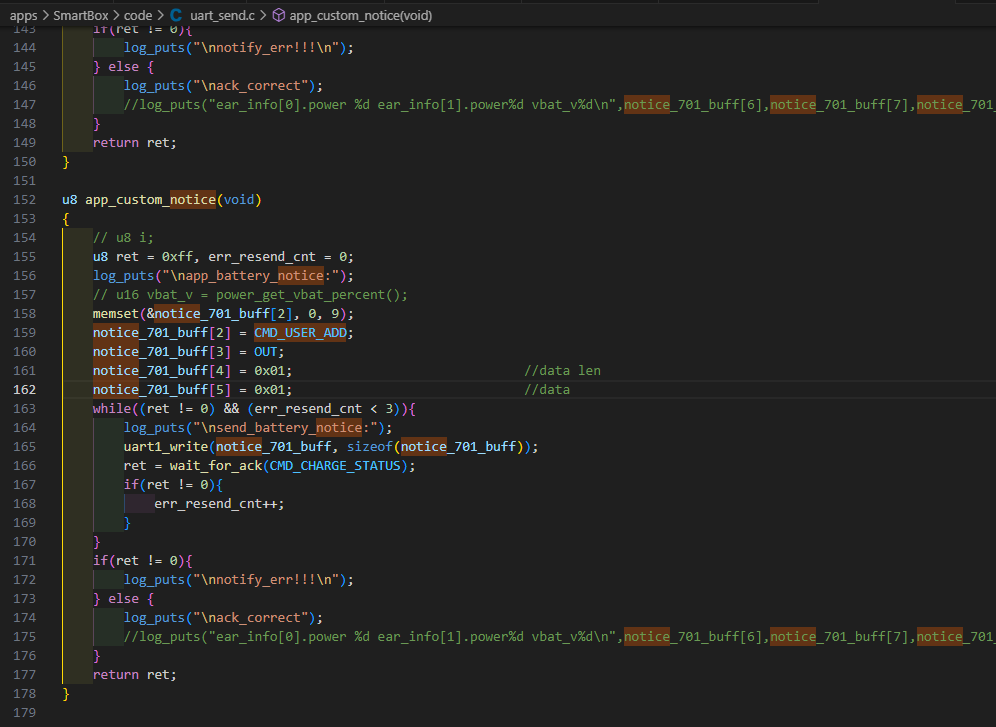

自定义命令通信
彩屏仓982SDK DEMO
982注意事项
- 982的空片不能直接用强制升级工具烧录程序，必须先用JL一拖二烧录工具烧录个空片程序后，才能烧录
- 982用强制升级工具怎么烧录？
- 强制升级工具挡位设置为2，5，7档ON 2. 杰理虚拟串口处于在线状态 3. 强制升级工具tx接982 的P17引脚，5v接vpwr引脚，gnd接gnd引脚，点download即可
- 982的打印模块是不能关闭的 98N下载前环境检查：

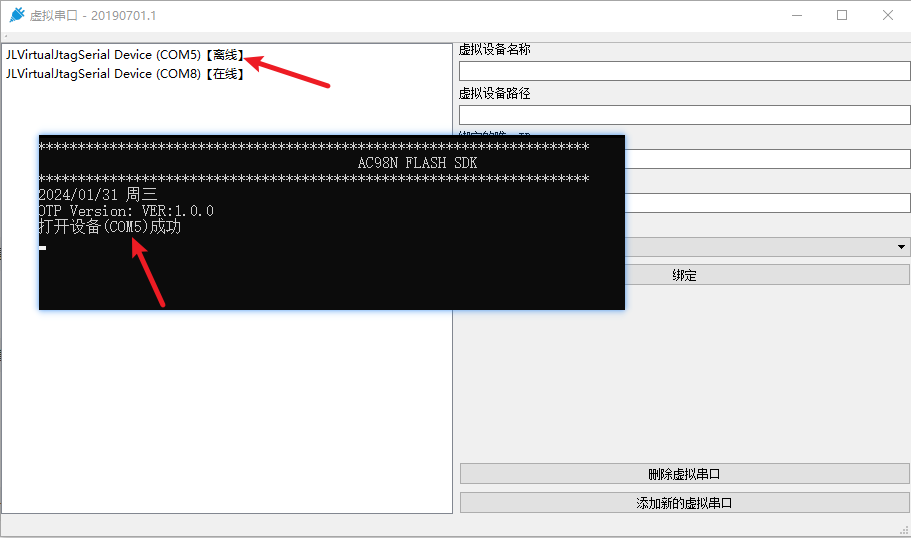

1. sdk是否加key（没加也不会提示没有加key） 2. 是否接对下载口P17 3. 是否只用强升工具供电，供电是否正常（如外接电源，将导致无法5v拉低） 4. 虚拟串口是否在线（虚拟串口工具上看离线还是在线，离线需要绑定） 5. 串口是否被其他串口调试工具占用 6. 运行下载批处理的时候，对一下批处理上显示的com口是不是和强升工具绑定的虚拟串口com口一致，并且是离线与在线，若不是则需要重新绑定到批处理使用的com口

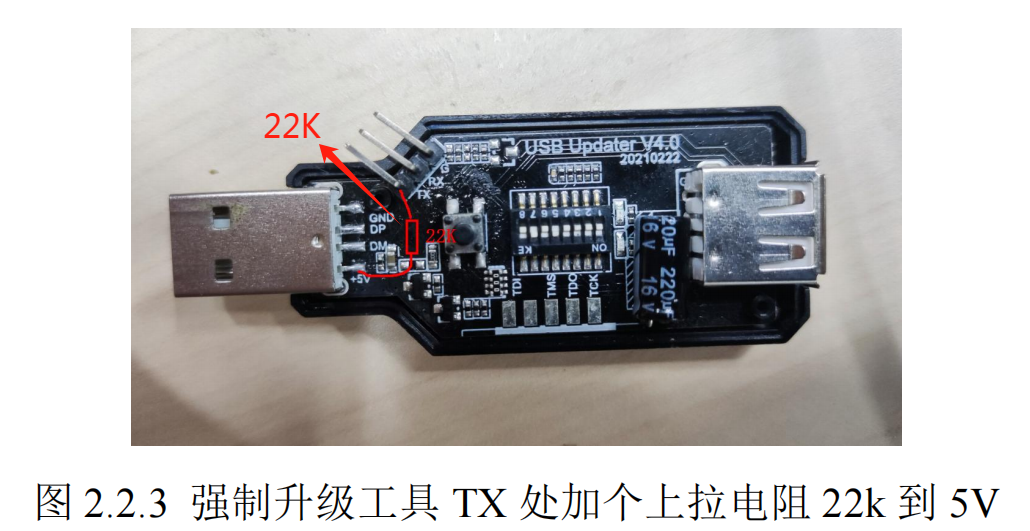

7. 如果烧写失败，先检查接线问题和串口占用问题。以上问题无误后，确认方案使用的升 级口是否为 CC1/CC2 且加了 5.1K 的下拉，如果是，则处理烧写失败的解决办法是在强
制升级工具 TX 处加个上拉电阻 22k 到 5V，如下图所示：
FAQ客诉问题处理案例
放电异常后无法退出异常状态（20250707） 982过_欠压标志获取异常.otl
升压档位选择，需要同步修改过压档位 V201彩屏仓版本sdk默认升压档位是4.7V，升压的过压档位配置：
#define TCFG_BOOST_VOUT_S BOOST_VOUT_S_4700_MV
//VOUT OV UV
#define VOUT_OV_VOLT VOUT_OV_VOL_S_5P53V_TO_5P34V
客户想要配置成升压5v，需要同步抬高过压的档位：
#define TCFG_BOOST_VOUT_S BOOST_VOUT_S_5000_MV
//VOUT OV UV
#define VOUT_OV_VOLT VOUT_OV_VOL_S_5P75V_TO_5P54V
否则会出现误判过压的情况。
