GPU模块介绍

📎 原始文档：https://www.kdocs.cn/l/cp5VVR6MrCwY GPU模块介绍
具体文档参考：
file:///D:/APP/JLStudio/JLStudio/standard/watch/AC707N/1.0.0/docs/html/SDK/watch/module/GPU/index.html

一、GPU模块介绍

GPU模块，主要用于图像处理，负责图像的变换、叠加等运算。

• 基于指令链表，减少CPU开销，渲染性能 1pixel/cycle；
• 高密度指令集，减少内存开销；
• 支持仿射变换（2D）、透视变换（2.5D），采用变换矩阵进行控制；
• 支持多种颜色格式输入（19种），输出（6种）；
• 支持多种压缩方式，可灵活选择大小优先/性能优先；
• 支持多种混合模式，灵活处理前景、背景透明度计算；
• 支持颜色格式大小端（bpp<8 or RGB565）或RED-BULE交换；
• 支持纯色填充、MASK、线性渐变、纹理、纹理裁剪等功能；
• 支持非连续数据（采用mmu tab表）输入；
• 支持硬件从SRAM/PSRAM、NORFLASH存储介质读取数据；
• 支持GPU断点指令功能，允许在GPU任务链允许中断、恢复，插入CPU操作；
• 支持colorkey、dither等拓展功能。

二、GPU模块说明

任务与任务链表

• GPU硬件模块采用任务链表配置方式，每个任务各由一组指令参数描述，驱动中体现为一个GPU任务单元。
• GPU硬件模块启动后，会自动将任务链表中的所有任务绘制完毕，可无需CPU参与，便于GPU绘制和CPU配置指令并行处理。
• 如需要在GPU绘制过程中，插入CPU操作，可采用GPU任务断点功能，中断GPU绘制，处理完CPU操作后再继续绘制。
• 任务支持十种功能：纯色填充、纯色填充+MASK、纯色填充+仿射变换、纯色填充+透视变换、线性渐变填充、线性渐变填充+透视变换、纹理填充、纹理填充+MASK、纹理填充+仿射变换、纹理填充+透视变换。

GPU支持的格式

混合模式

• 注：fg：前景；bg：后景；out：输出；a：alpha；c：color；src 前景；dst 后景；

三、函数接口

• 707N系列GPU驱动提供了类似701N-IMB模块的任务链管理逻辑，方便701N系列用户环境移植；
• 707N系列推屏模块命名为DBI模块，功能与701N系列IMD模块类似，主要用于硬件推屏，但需注意DBI模块API使用与701系列存在区别（具体使用方法，参照DBI模块介绍）；
  1. 开始推屏时，用lcd_set_draw_area设置本次推屏的整个区域即可，无需每次推屏都设置推屏区域；
  2. 第一分块推屏时，使用lcd_draw_kistart启动DBI模块推屏；
  3. 其它分块推屏时，使用lcd_draw_continue接口进行续传即可；
  4. 可参考SDK gpu_task.c 推屏逻辑，lcd_xxx前缀API的调用逻辑。 ==注意：DBI模块区域参数为（xstart, xend, ystart, yend）形式，非（x, y, width, height）！==
• 707N系列GPU驱动管理可分几层理解，其中”jlgpu_driver.h”为GPU硬件驱动代码，直接驱动GPU寄存器；”gpu_port.h”为GPU任务管理模块，调用GPU硬件驱动，并在其基础上增加GPU任务、GPU任务链、多任务链管理逻辑。应用层代码使用本文件API，方便后续GPU驱动修改时移植；”gpu_task.c, gpu_task.h”为GPU任务链管理模块调度逻辑，作为与UI框架的连接层，可创建GPU os_task 用于调度GPU绘制，与UI框架并行处理绘图任务。

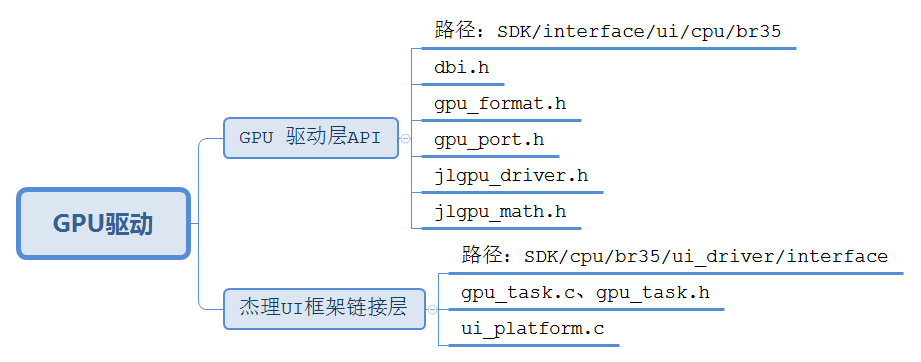

• GPU 硬件相关代码文件为：

GPU变换矩阵计算模块

  我们提供了GPU仿射变换矩阵计算模块，API放置于jlgpu_math.h，需注意，这里API目前只提供仿射变换的矩阵计算，暂未支持透视矩阵计算功能。   

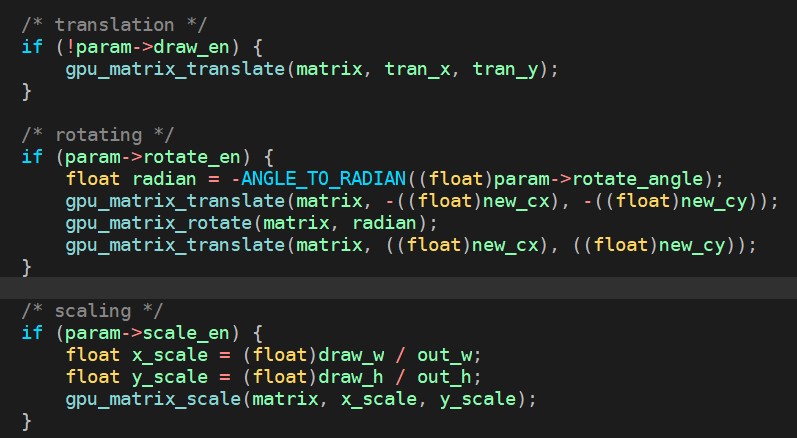

常用的矩阵计算API有：

矩阵计算

  变换矩阵遵从先缩放、后旋转、再平移的计算顺序，但矩阵计算模块是通过左乘的方式实现矩阵效果叠加的，因此在调用API进行矩阵计算时，API调用顺序应为：先平移、后旋转、再缩放。

• 矩阵乘法不满足交换律，因此计算的先后顺序会影响计算结果：AB != BA
• 矩阵乘法满足结合率，因此不同的GPU任务可以叠加同一个变换效果：(AB)C = A(BC)
• 变换矩阵都是相对于0坐标点进行计算，可理解为需告诉GPU如何才能将元素移到坐标0点，因此计算平移、缩放、旋转时需有不同的注意点：
  1. 缩放时，因为元素本身是在坐标0点，因此缩放无需平移，只需配置缩放系数即可；
  2. 旋转时，需先将旋转中心移到坐标0点，再进行旋转计算，旋转计算完毕后需再将元素顶点移回坐标0点；
  3. 平移时，可以理解为通过矩阵告诉GPU如何将元素移动到坐标系0点，因此平移参数为负数。

矩阵参数

• 鉴于矩阵参数于一般理解有些区别，可通过将矩阵作用在空间上来帮助理解矩阵计算API参数含义：
  • 平移时，平移参数与目标位置相反，将元素平移到（x, y）坐标位置，则需将背景空间往反方向移动（-x, -y），因此平移计算为：   gpu_matrix_translate(matrix, -x, -y);
  • 旋转时，旋转中心为（cx, cy），旋转角度为angle，需将角度转为弧度，将旋转中心移到世界坐标0点时，移动逻辑与矩阵平移一致，旋转后需将矩阵平移回世界坐标0点位置：   {​   gpu_matrix_translate(matrix, -cx, -cy);   gpu_matrix_rotate(matrix, RADIAN(angle));   gpu_matrix_translate(matrix, cx, xy);   ​}
  • 缩放时，将元素宽、高都缩小到0.5倍，在空间角度看，是将空间放大2倍：   gpu_matrix_scale(matrix, 1/0.5, 1/0.5);

GPU驱动移植

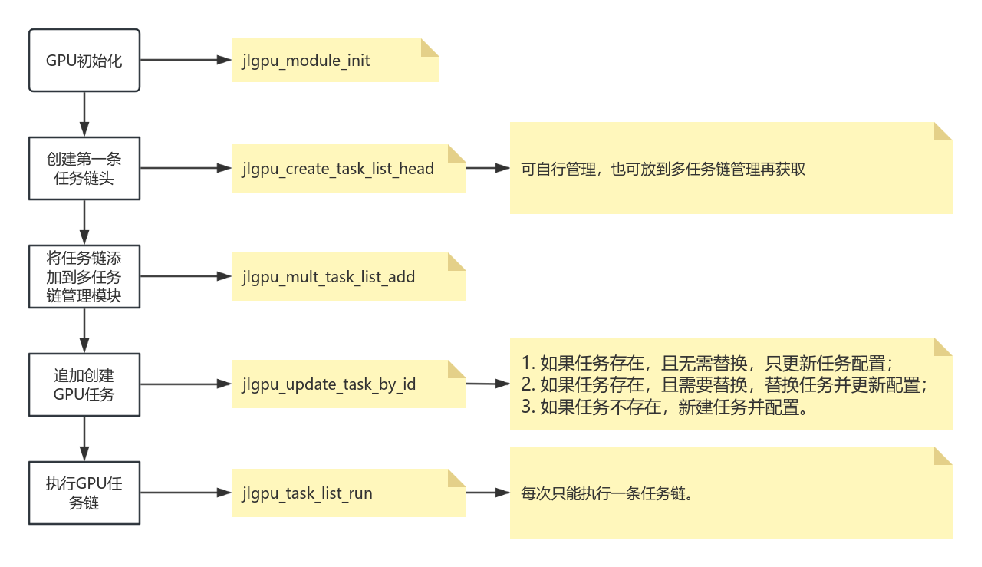

  移植GPU驱动几个基本步骤，以下流程运行如果正常，则GPU驱动已能正常运行，之后再调整其它逻辑完善 UI 框架与 GPU 之间的调度逻辑。

1. 启动GPU模块：jlgpu_module_init
2. 创建GPU任务链：jlgpu_create_task_list_head
3. 设置GPU任务链输出格式：jlgpu_set_task_list_out_format
4. 添加GPU任务（先用GPU_FILL测试）：jlgpu_update_task_by_id
5. 设置GPU任务链输出buf和输出区域：jlgpu_set_task_list_out_buf
6. 执行GPU任务链：jlgpu_task_list_run
7. 确认步骤5设置的buf中得到希望输出的结果，至此GPU模块已运行起来。
8. 将输出buf推送到LCD屏幕显示。  若GPU运行正常，则只需完善步骤4，通过UI框架在GPU任务链中创建各功能的GPU任务，待所有任务创建完毕后启动GPU绘制并推屏即可


四、GPU demo示例参考

gpu 的显示demo 可以参考707 watch sdk 里面的gpu_demo示例，里面有完整的ram或者flash 显示图片，缩放、旋转、透视、矩阵运算等demo示例，可以参考调用。

1. gpu demo运行配置 使能gpu_demo的宏定义，然后编译代码。
   下载资源
   下载资源调用路径下 SDK\cpu\br35\tools\download\watch\download_jlui_demo.bat批处理则可以下载对应的gpu demo资源。

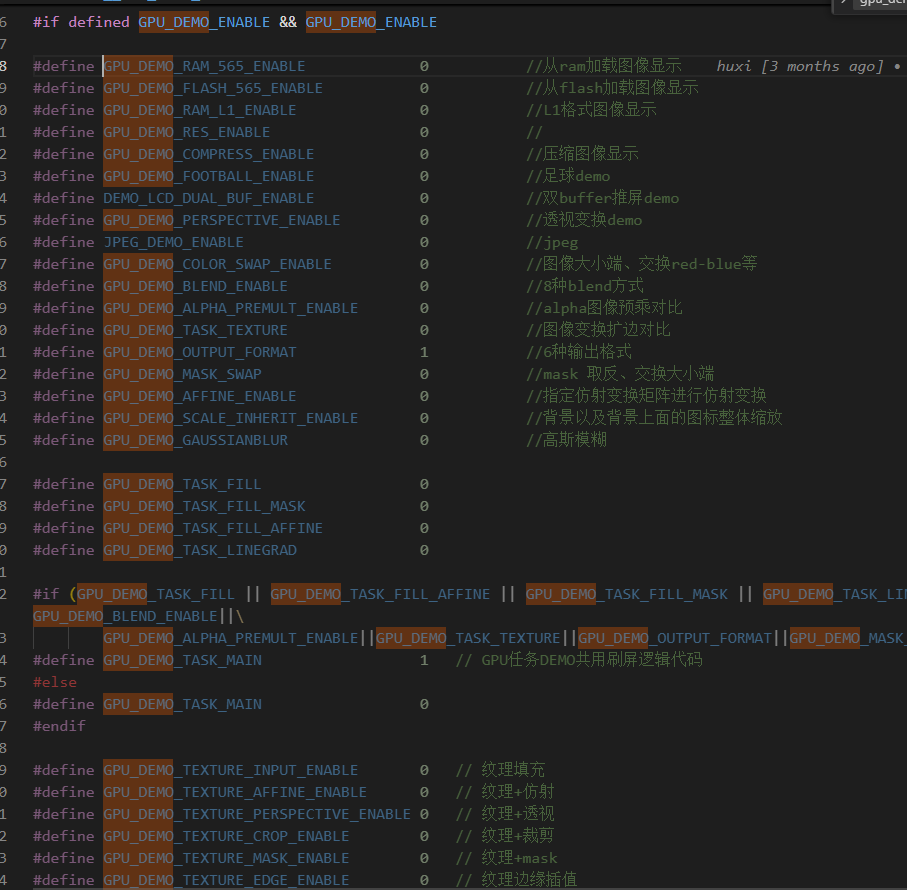

2. gpu demo 示例集合 gpu_demo 示例集合的功能配置在gpu_demo.h文件中，里面有对应的gpu 效果示例。


#define GPU_DEMO_RAM_565_ENABLE             0           //从ram加载图像显示
#define GPU_DEMO_FLASH_565_ENABLE           0           //从flash加载图像显示
#define GPU_DEMO_RAM_L1_ENABLE              0           //L1格式图像显示
#define GPU_DEMO_RES_ENABLE                 0           //
#define GPU_DEMO_COMPRESS_ENABLE            0           //压缩图像显示
#define GPU_DEMO_FOOTBALL_ENABLE            0           //足球demo
#define DEMO_LCD_DUAL_BUF_ENABLE            0           //双buffer推屏demo
#define GPU_DEMO_PERSPECTIVE_ENABLE         0           //透视变换demo
#define JPEG_DEMO_ENABLE                    0           //jpeg
#define GPU_DEMO_COLOR_SWAP_ENABLE          0           //图像大小端、交换red-blue等
#define GPU_DEMO_BLEND_ENABLE               0           //8种blend方式
#define GPU_DEMO_ALPHA_PREMULT_ENABLE       0           //alpha图像预乘对比
#define GPU_DEMO_TASK_TEXTURE               0           //图像变换扩边对比
#define GPU_DEMO_OUTPUT_FORMAT              1           //6种输出格式
#define GPU_DEMO_MASK_SWAP                  0           //mask 取反、交换大小端
#define GPU_DEMO_AFFINE_ENABLE              0           //指定仿射变换矩阵进行仿射变换
#define GPU_DEMO_SCALE_INHERIT_ENABLE       0           //背景以及背景上面的图标整体缩放
#define GPU_DEMO_GAUSSIANBLUR               0           //高斯模糊

#define GPU_DEMO_TASK_FILL                  0
#define GPU_DEMO_TASK_FILL_MASK             0
#define GPU_DEMO_TASK_FILL_AFFINE           0
#define GPU_DEMO_TASK_LINEGRAD              0
#define GPU_DEMO_TEXTURE_INPUT_ENABLE       0   // 纹理填充
#define GPU_DEMO_TEXTURE_AFFINE_ENABLE      0   // 纹理+仿射
#define GPU_DEMO_TEXTURE_PERSPECTIVE_ENABLE 0   // 纹理+透视
#define GPU_DEMO_TEXTURE_CROP_ENABLE        0   // 纹理+裁剪
#define GPU_DEMO_TEXTURE_MASK_ENABLE        0   // 纹理+mask
#define GPU_DEMO_TEXTURE_EDGE_ENABLE        0   // 纹理边缘插值
#define GPU_DEMO_DITHER_ENABLE              0   // dither功能

每一个宏对应的是一个gpu的效果demo，可以根据实际的需求参考移植。
