音视频录像开发流程

📎 原始文档：https://www.kdocs.cn/l/cdjxSIq4HAFB 音视频录像开发流程

最新版本：

701n_v221_Camare_avi_带录音录像_优化帧率_20241111.rar
701n_v221_Camera_avi_带录音录像_20250110.rar
注意：

1. 适配的摄像头是BY20A6，SPI时钟频率为96MHz，当需要适配BY30A2型号的摄像头时，需要更改SPI的时钟频率改为48MH,及以下；
2. 由于模组的封装不一样，有的模组需要将SPI的CLK初始化为上拉或者下拉；

补丁：

20250110：

701n_v221_20250110补丁.rar
此补丁是基于最新版本的，需要先升级20241111的sdk

1. 修复已知内存泄露问题
2. 修复删除摄像头ui回放线程死机
3. 修复频繁开关摄像头线程死机
4. 修复录制过程中死机
5. 修复jpg显示死机
6. 修复录制时长不对导致的音频播放卡顿，以及录制时长不正确的问题。

20241111：

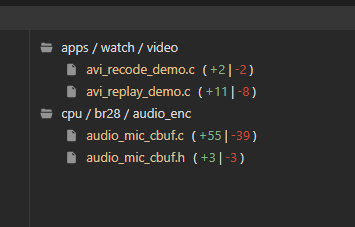

• 适配基于20241111之前的软件版本：

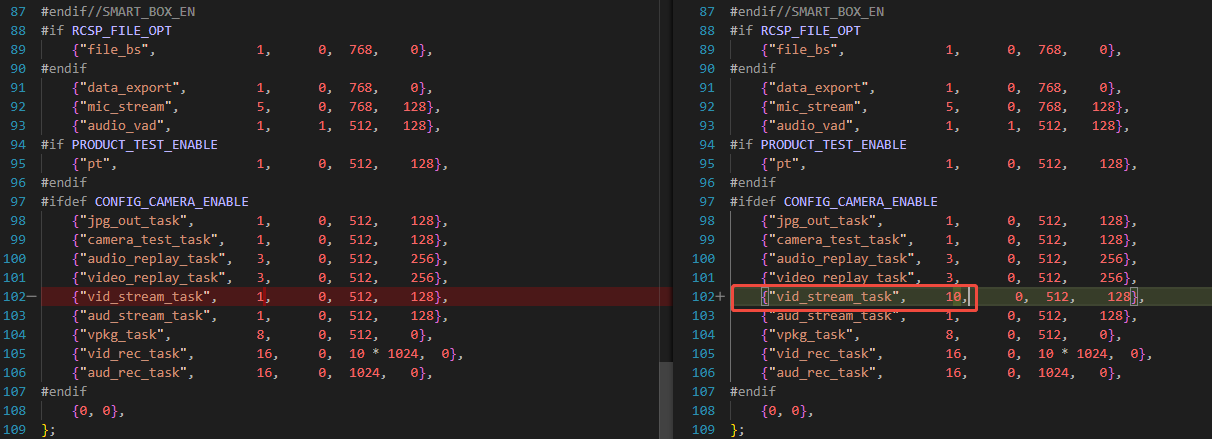

• 补丁修改的文件：
• 编译异常、使用异常： 查看8.异常处理。

音视频录像开发流程

此文档主要以方便客户可以快速开发为目的，所以此文档主要说明录像组件开发demo的使用。客户可在文档下留言，会动态对文档进行改动。

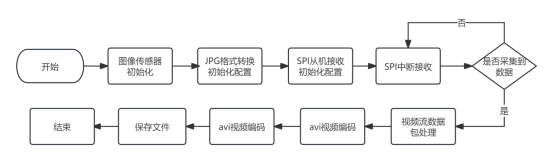

1. 录像功能开发的流程图 图1

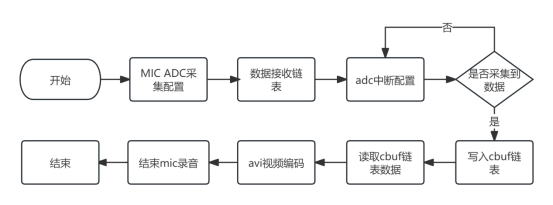

2. 录音功能开发的流程图 图2

3. 手表701摄像头性能资源评估（RAM消耗与帧率评估） https://kdocs.cn/l/csDJk6KoEKuC
   手表701摄像头性能数据评估(1).otl

4. 原理图

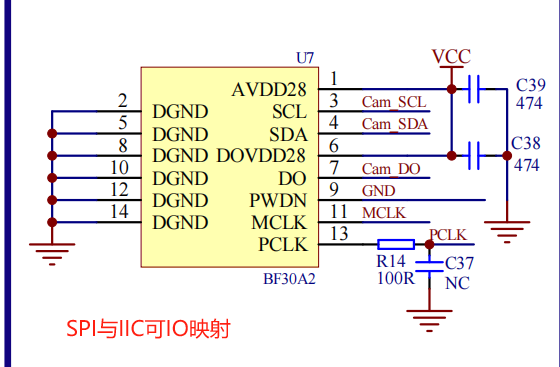

摄像头硬件IO配置

音频音频硬件连接原理图

图4
注意，MIC和MICLDO的硬件连接分别是PA1和PA0。
5. 硬件连接

6. 音视频录像组件的软件开发流程
   1. 图像录像开发流程
   2. 相关宏定义 文件路径：apps\watch\board\br28\board_701n_demo\board_701n_demo.c
      apps\watch\video\avi_recode_demo.c

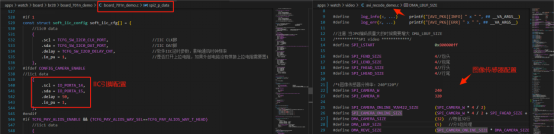

      I2C结构体配置const struct soft_iic_config soft_iic_cfg[]={​​}主要配置IIC的硬件GPIO引脚。而\avi_recode_demo.c的宏定义，只要配置JPG编码对应配置，包括SPI数据包包头SPI_FEND_SIZE、包尾SPI_LEND_SIZE、以及行头SPI_FHEAD_SIZE和行尾SPI_LHEAD_SIZE的大小。同时，配置图像的像素为240*320，JPG一次编码的大小为DMA_LBUF_SIZE，但注意，当JPG编码质量大的时候需要增大该变量。SPI通信是JL701N使用SPI2从机通信，SPI时钟由IO_PORTA_05提供。
      图5
      通过修改board_701n_demo_cfg.h对应的宏来控制录像是否需要音频、录像时同步开启音频播放等配置信息。
   • 选择接入的摄像头类型：

/*选择摄像头类型*/
#define CAMRAE_30A2                             0
#define CAMRAE_20A6                             1
#define TCFG_CAMARE_OPTION                      CAMRAE_30A2 //0:30a2, 1:20a6 (默认0)

- 选择在录像的时候是否需要录音：

- 选择是否在录音的时候同步播放音频：

//在录音的时候同时播放音频
#define TCFG_SUPPORT_MIC_SYNC_PLAY          DISABLE_THIS_MOUDLE

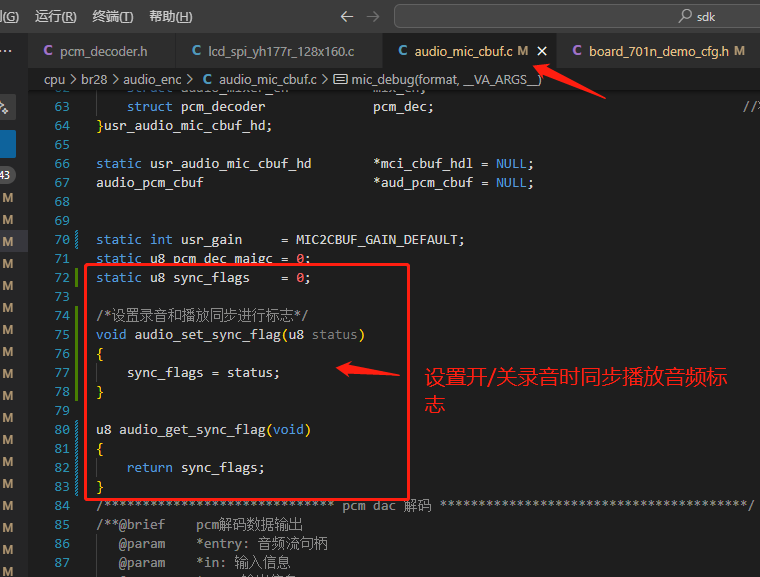

在audio_mic_cbuf.c/.h文件添加标志位设置函数：

void audio_set_sync_flag(u8 status);
u8 audio_get_sync_flag(void);

在使能了宏控制TCFG_SUPPORT_MIC_SYNC_PLAY后，需要对该标志位sync_flags进行控制 audio_set_sync_flag(1)，控制完成以下几个步骤：
1. 在开启mic adc采集前audio_mic_open()，需要初始化mci_cbuf_hdl->pcm_cbuf链表； 2. 在将mic adc数据传输到音频设时usr_audio_mic_cbuf_data_write()，要同步将数据写到mci_cbuf_hdl->pcm_cbuf链表中保存（在第3)步中），方便进行后续的pcm解码。 3. 将数据传输到pcm组件进行解码audio_dac_pcm_fread()，需要读取mci_cbuf_hdl->pcm_cbuf中的数据； 4. 解码结束或者录音结束，在kill录音线程中，需要清除标志位audio_set_sync_flag(0)； 5. 同时，在avi_replay_demo.c中的aci_replay_start()函数中清除sync_flags标志位，减少mci_cbuf_hdl->pcm_cbuf内存的使用，不清除该标志位，可能会出现操作空指针的异常。 2. 按键响应和处理事件入口 文件路径：apps\watch\task_manager\app_common.c

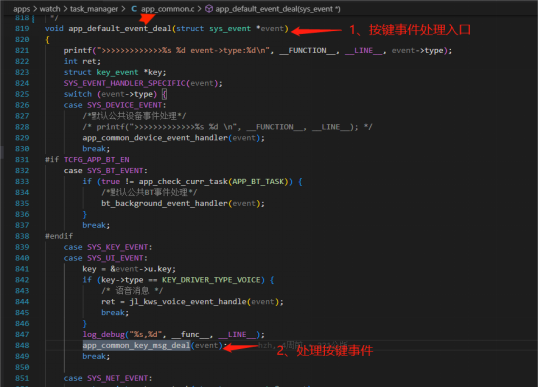

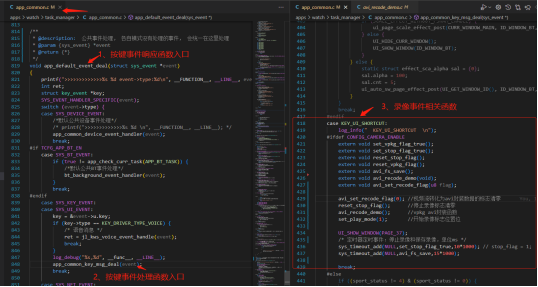

使用按键作为录像事件的触发机制，key2是触发录像功能，key1是复位，也是触发录像回放的按键。
图6

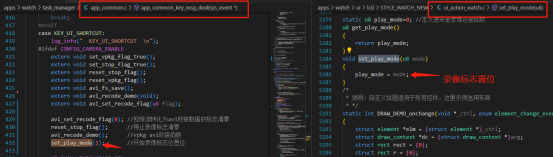

通过key2按键事件KEY_UI_SHORTCUT触发录像组件的录像功能，其中avi_set_recode_flag()和reset_stop_flag()函数分别是视频流转化为avi编码的标志和停止录像的标志，avi_recode_demo()函数是获取视频流后，进行avi视频编码函数，set_play_mode(1)设置开始录像的标志；
图7
3. avi录像编码函数 文件路径：apps\watch\video\avi_recode_demo.c

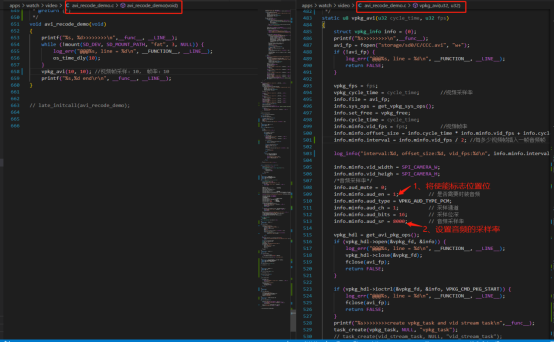

avi_recode_demo()是avi视频编码函数，其主要是配置音视频同步封装配置，以及实现avi视频编码功能，其中vpkg_cycle_time = cycle_time配置视频采样率，info.minfo.vid_fps = fps是配置视频帧率，该图像传感器的最大视频帧率为30fps，值得注意的是，info.minfo.aud_en = 1是开启音频封装的重要标志，同时，音频的采样率info.minfo.aud_sr = 8000要和mic的adc采样率保持一致。
图8
4. 录像标志 文件路径：apps\watch\ui\lcd\STYLE_WATCH_NEW\ui_action_watch.c

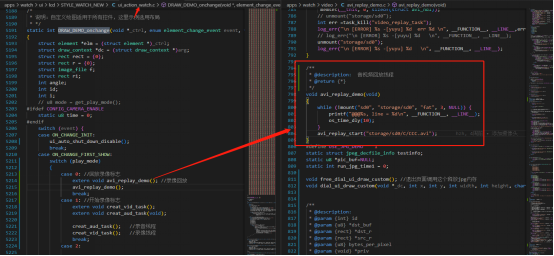

set_play_mode()函数是设置录像与否的标志，通过设置play_mode变量的值来决定是否开始录像，play_mode=1开始录像，play_mode=0回放录像，这两个状态是在ui_action_watch.c文件中DRAW_DEMO_onchange()函数中通过ON_CHANGE_FIRST_SHOW事件实现，如图10所示。
图9
5. 录像开始线程 文件路径：apps\watch\ui\lcd\STYLE_WATCH_NEW\ui_action_watch.c
cpu\br28\audio_enc\audio_mic_cbuf.c 和apps\watch\video\avi_recode_demo.c

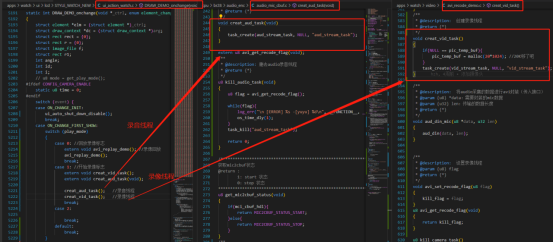

开启录像操作的函数在是DRAW_DEMO_onchange()函数中实现，在play_mode置位1的时候，开启录音线程creat_aud_task()和录像线程creat_vid_task(); 其内部实现的函数如图13和图11所示。
图10
6. 音视频流处理线程 1）录视频文件路径：apps\watch\video\avi_recode_demo.c

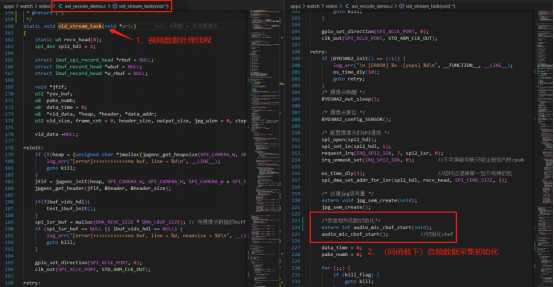

视频录制线程实现函数vid_stream_task()，其内容是初始化BF30A2图像传感器和开启
mic数据采集，其内容二是通过spi获取图像传感器数据，将分辨率为240320的图像保存在lbuf中，并通过将240320分辨率的图片分成10张分辨率为240*32的图片进行YUV编码处理。
需要注意是，音频和视频流的avi编码接口函数aud_din(u8 *data,u32 len)和vid_stream_din(u8 *data, u32 len)的传参指针u8 *data是需要外部申请一段动态内存后传入，其在avi编码函数内部自动进行释放，若传参指针变量不是动态申请的内存，可能会出现系统错误等问题。
图11

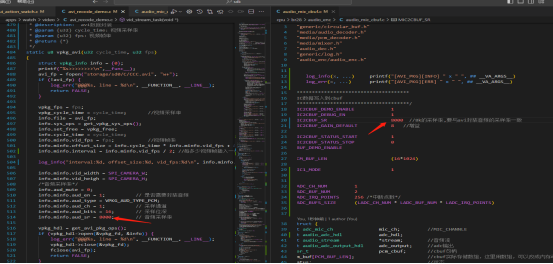

Mic录音的adc采样率MIC2CBUF_SR宏大小要与avi音频编码的info.minfo.aud_sr = 8000采样率保持一致。
图12

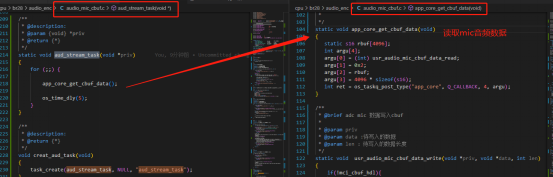

2）录音文件路径:cpu\br28\audio_enc\audio_mic_cbuf.c
音频数据采用cbuf 的管理方式，每次编码8K数据（对应avi编码的buf 大小）。
图13

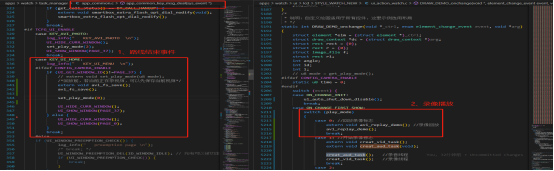

7. 录像播放线程 1）文件路径：apps\watch\task_manager\app_common.c apps\watch\video\avi_replay_demo.c
apps\watch\ui\lcd\STYLE_WATCH_NEW\ui_action_watch.c
图14
2）文件路径：apps\watch\task_manager\app_common.c
apps\watch\video\avi_replay_demo.c
函数avi_replay_start()主要创建录音回放线程audio_replay_task()和录像回放线程video_replay_task();
图15

3）文件路径：apps\watch\video\avi_replay_demo.c

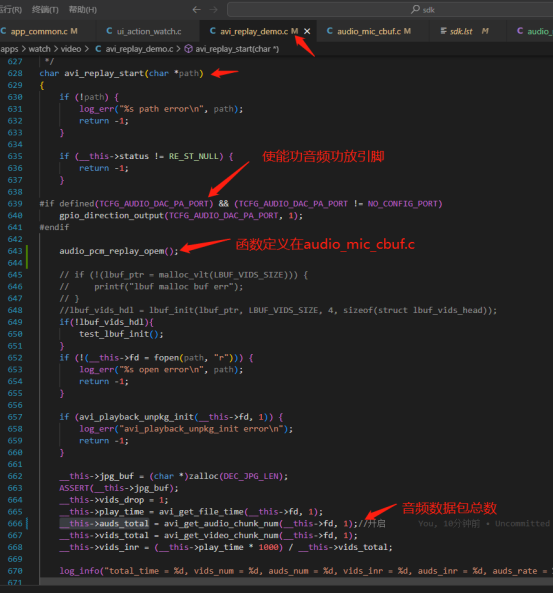

播放音视频，需要将音频数据传到pcm解码组件进行解码操作后，才能在扩音器上播放。在手表等设备上播放带声传录像，可调用avi_replay_start()函数，在函数内部进行了相关配置如下，使能音频功放使能引脚PG7、初始化pcm组件，以及开启音频数据总包统计__this->auds_total。如图16和图17所示。

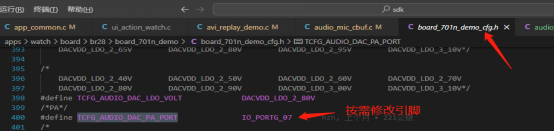

开启功放使能宏定义和audio回放demo：
图16
图17

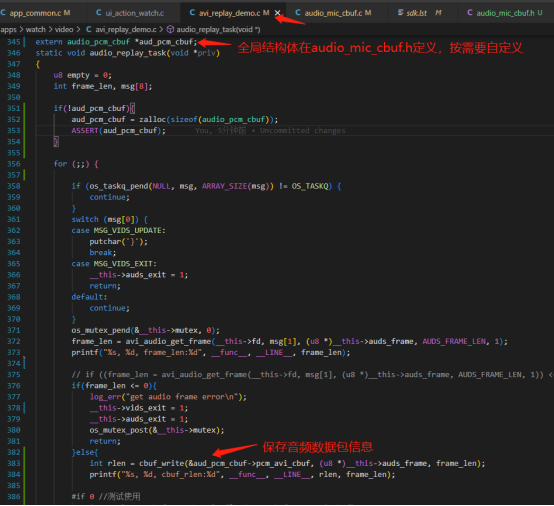

修改音频回放函数audio_replay_task()，添加链表cbuf_write()保存音频数据包信息，如图18所示。
图18
4）Pcm解码组件文件路径:cpu\br28\audio_enc\audio_mic_cbuf.c

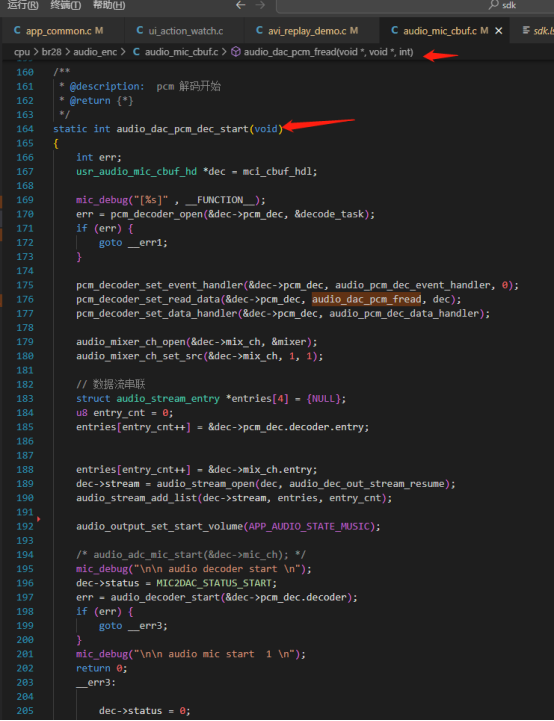

编写pcm编码组件demo，录取的mic音频数据，需要经过pcm解码，才能在音频设备播放，具体函数如图19所示。
图19

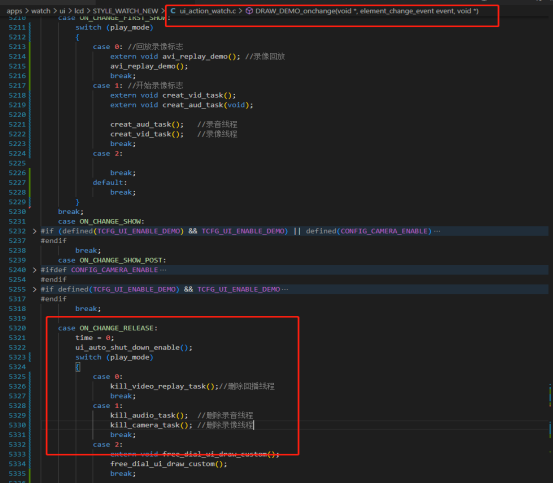

7. 录像结束

回播结束：删除回播线程；

录像结束：删除录音线程、录像线程和avi视频编码线程：

图20

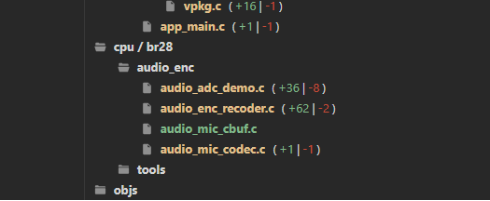

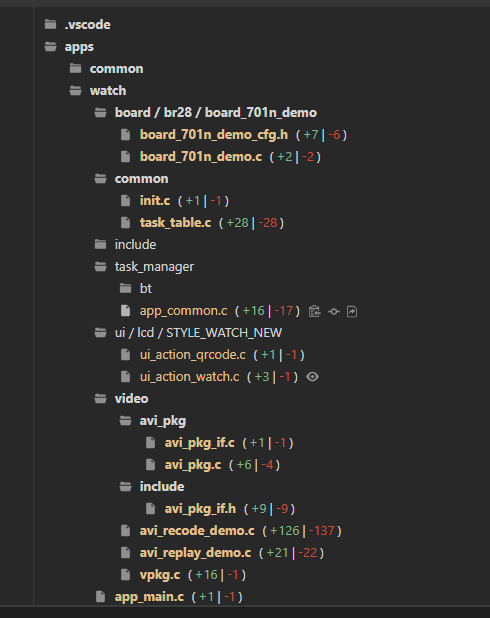

8. 修改的文件全观

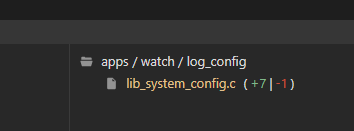

查看所要修改的文件

图21
图22
9. 异常处理

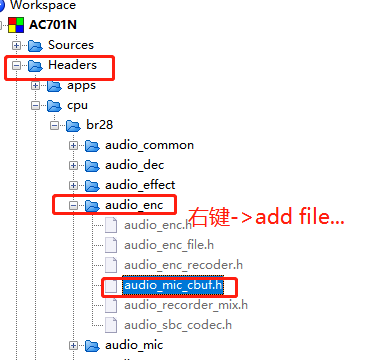

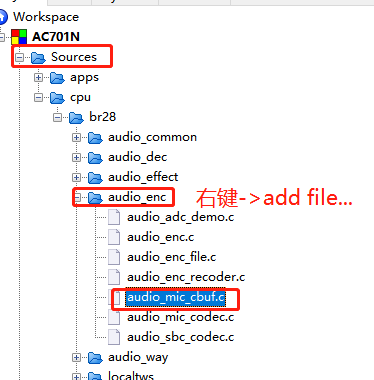

1. CodeBlock编译出错，缺失creat_aud_task... 解决方法：添加audio_mic_cbuf.c和audio_mic_cbuf.h


2. 30A2型号摄像头不能正常使用： 701n_v221_Camare_avi_带录音录像_优化帧率_20241111适配的摄像头是BY20A6，SPI时钟频率为96MHz，当需要适配BY30A2型号的摄像头时，需要更改SPI的时钟频率改为48MH,及以下

3. 出现[2-HSB] emu err msg : axi read reserved memory at dev id: 0x00000080 DBG_AXI_M1的死机：imb硬件访问到非法地址了，排查下跟哪个imb任务有关

本文档包含以下子页面

• 手表701摄像头性能数据评估(1)
