光波导屏幕调试

📎 原始文档：https://www.kdocs.cn/l/cbaQDBBczMn9 光波导屏幕调试
【金山文档 | WPS云文档】 lcd_spi_demo
https://www.kdocs.cn/l/cjseCSe9j0AO
【金山文档 | WPS云文档】 lcd_spi_draw
https://www.kdocs.cn/l/cppqLZ2o39vL
221调试版本sdk：光波导屏幕.rar（其他版本sdk自行添加上面文件即可）

配置spi参数

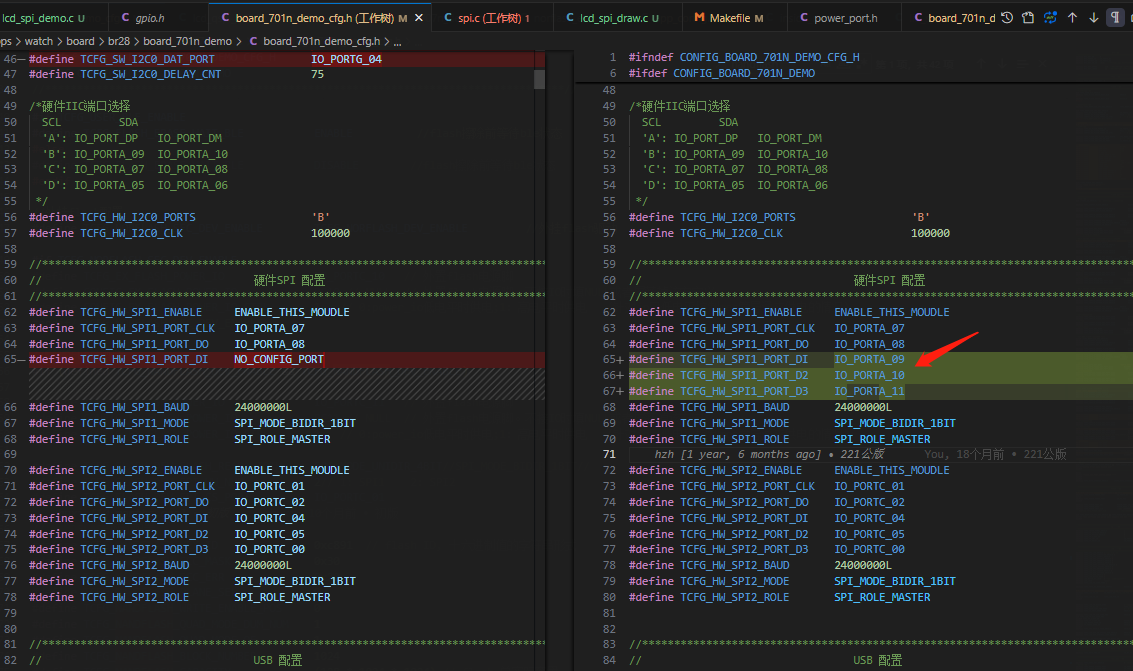

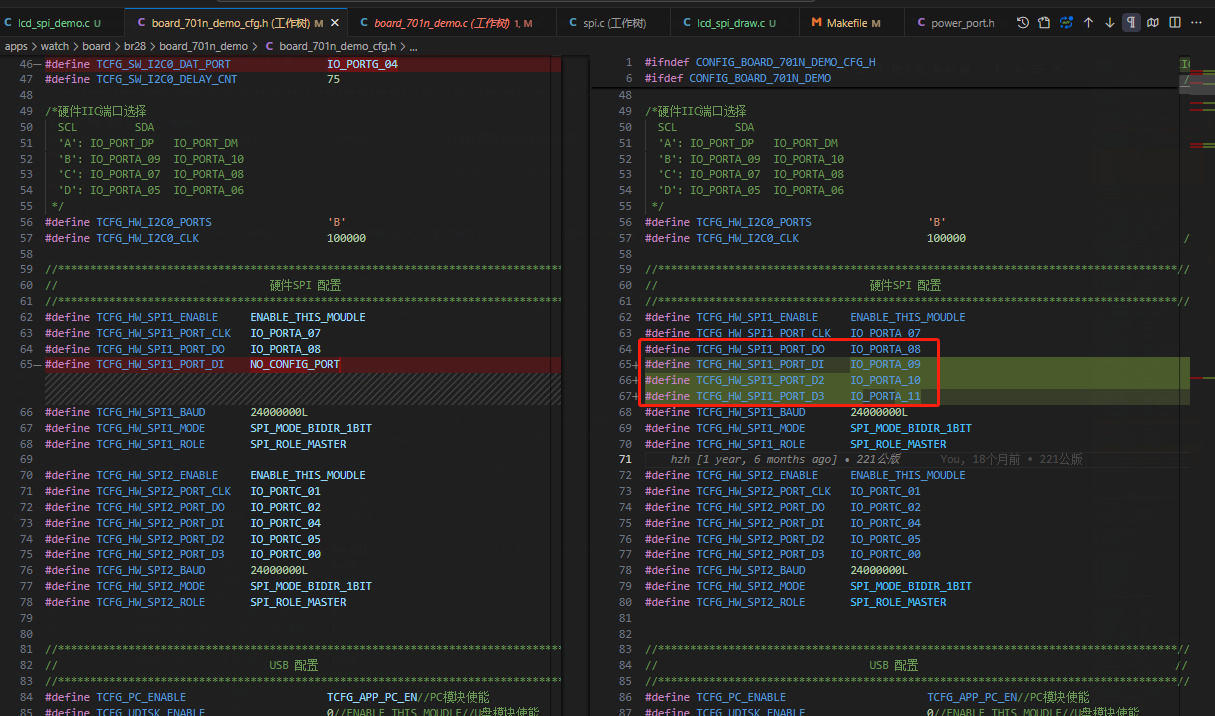

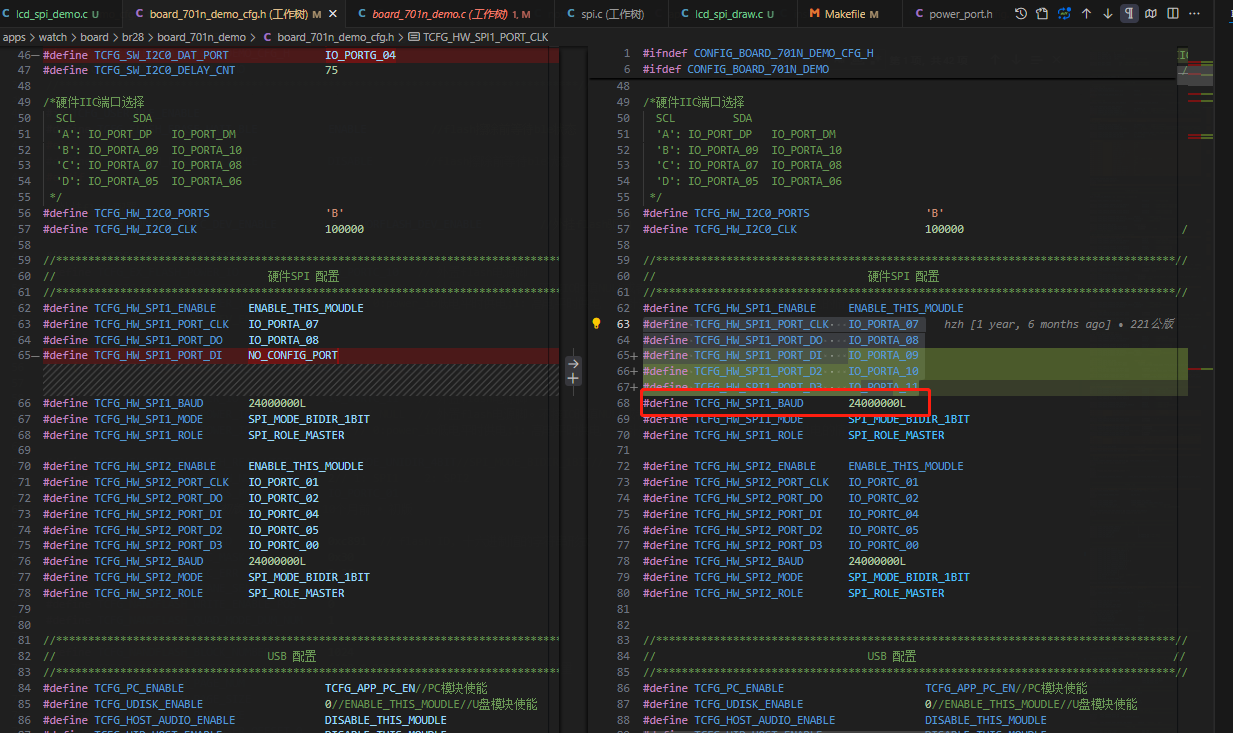

1.1 配置spi io

根据实际引脚自行配置

#define TCFG_HW_SPI1_PORT_CLK   IO_PORTA_07
#define TCFG_HW_SPI1_PORT_DO    IO_PORTA_08
#define TCFG_HW_SPI1_PORT_DI    IO_PORTA_09
#define TCFG_HW_SPI1_PORT_D2    IO_PORTA_10
#define TCFG_HW_SPI1_PORT_D3    IO_PORTA_11

1.2 配置spi 时钟

根据需要自行配置

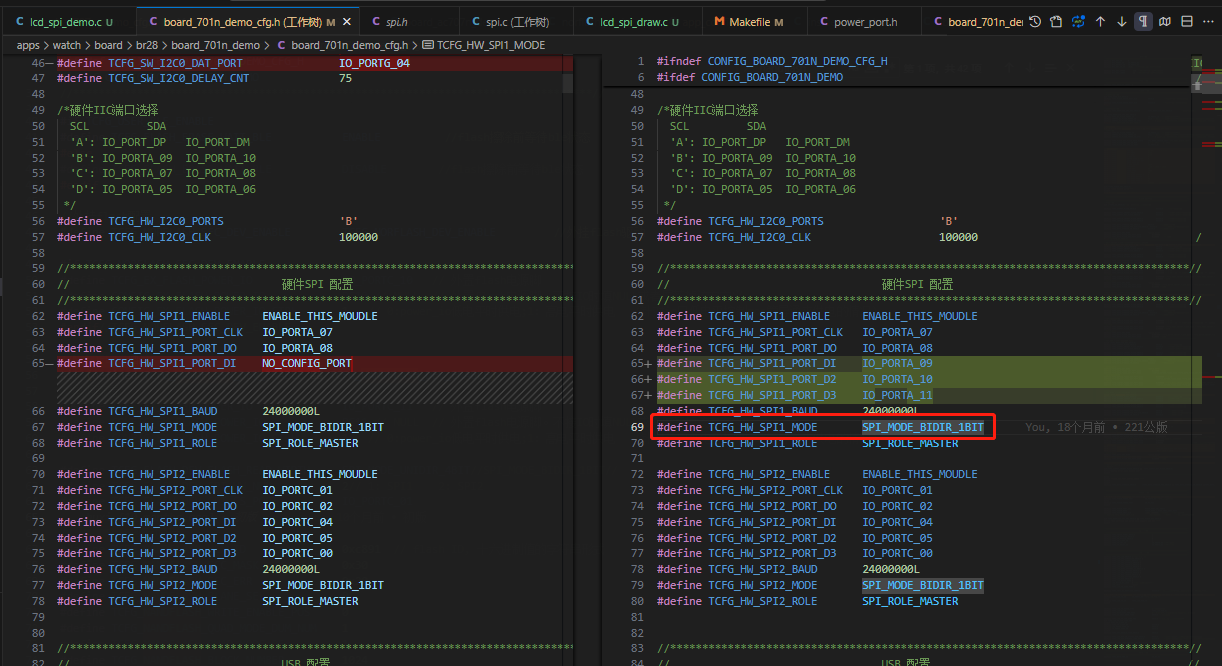

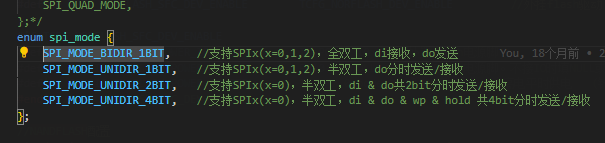

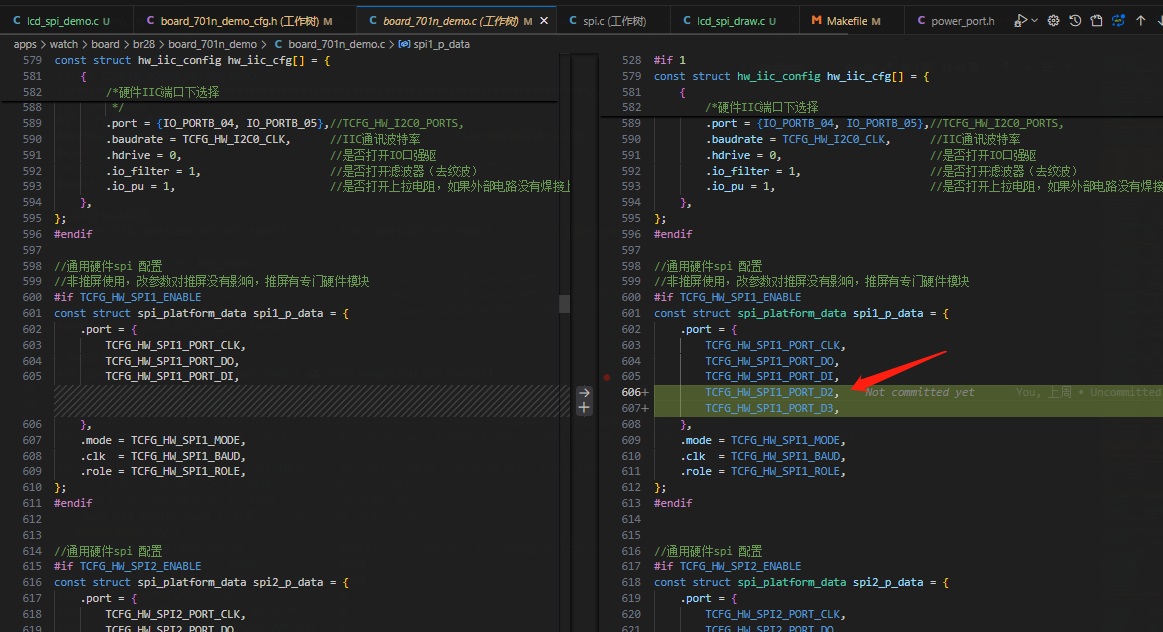

1.3 配置spi 模式

有以上4种模式，spi0、spi1、spi2均支持4线spi，根据需要自行配置

spi驱动主要在 lcd_spi_demo.c这个文件

2.1写指令

void lcd_spi_write_cmd( unsigned char  cmd,
                        unsigned char regAddr,
                        unsigned char *writeBuf,
                        unsigned char writeLen)
{
    spi_cs_l();
    // spi_dma_write(writeBuf, writeLen);
    spi_write_byte(cmd);
    spi_write_byte(regAddr);
    for (int i = 0; i < writeLen; i++) {
        spi_write_byte(writeBuf[i]);
    }
    spi_cs_h();
}

2.2 读指令

void lcd_spi_read_cmd(  unsigned char cmd,
                        unsigned char regAddr,
                        unsigned char *readBuf,
                        unsigned char readLen)
{
    spi_cs_l();
    spi_write_byte(cmd);
    spi_write_byte(regAddr);
    // 读取数据
    for (int i = 0; i < readLen; i++) {
        readBuf[i] = spi_read_byte();
    }
    spi_cs_h();
    // for (int i = 0; i < readLen; i++) {
    //     printf("readbuf %02x",readBuf[i]);
    // }
}

2.3 推数据

void lcd_spi_data_send( unsigned char *writeBuf,
                        unsigned char writeLen)
{
    spi_cs_l();
    spi_dma_write(writeBuf, writeLen);
    spi_cs_h();
}

2.4 推数据(分块）

void lcd_spi_cs_low()
{
    spi_cs_l();
}
void lcd_spi_cs_high()
{
    spi_cs_h();
}

//不操作cs线，用于连续发送数据
void lcd_spi_data_send_chunked( unsigned char *writeBuf,
                                unsigned int writeLen)
{
    spi_dma_write(writeBuf, writeLen);
}

3.屏驱动

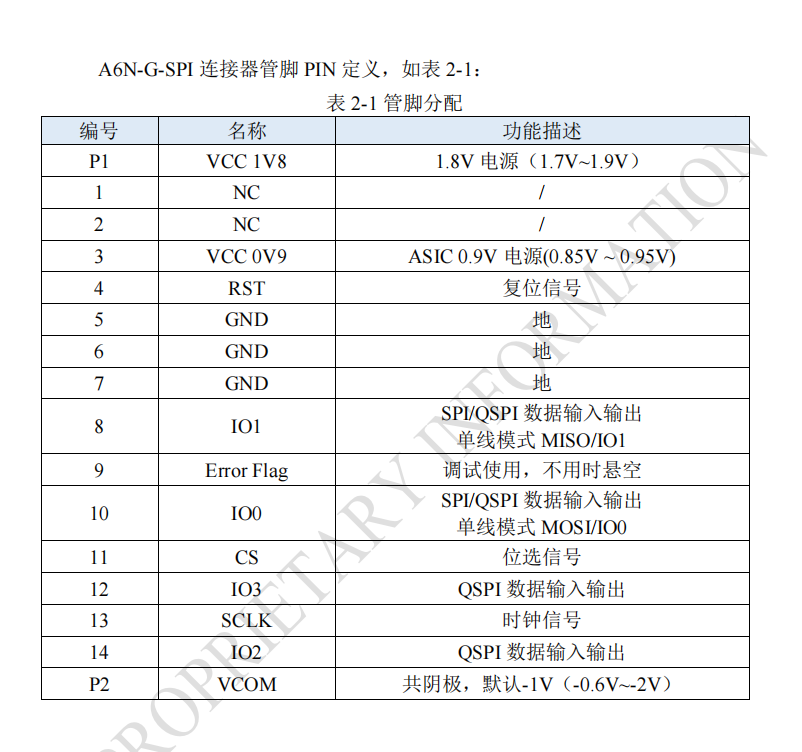

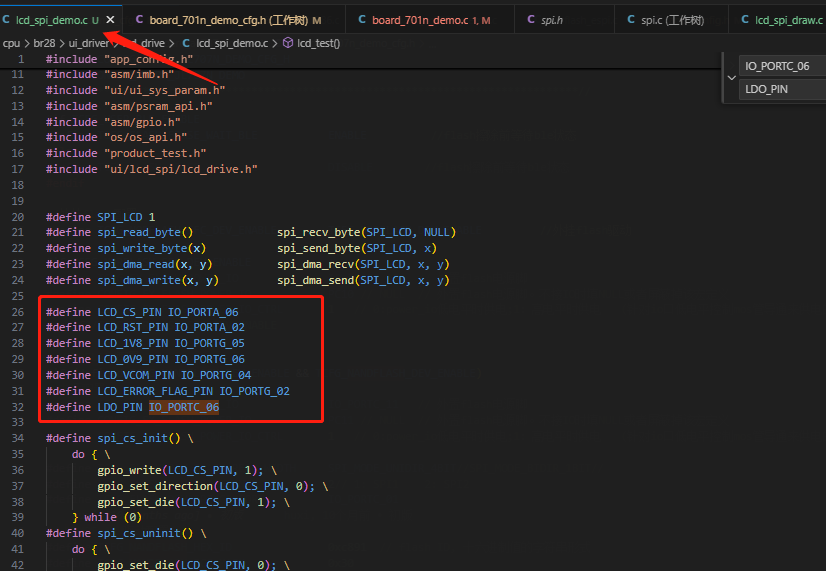

3.1配置屏幕io

根据实际自行配置

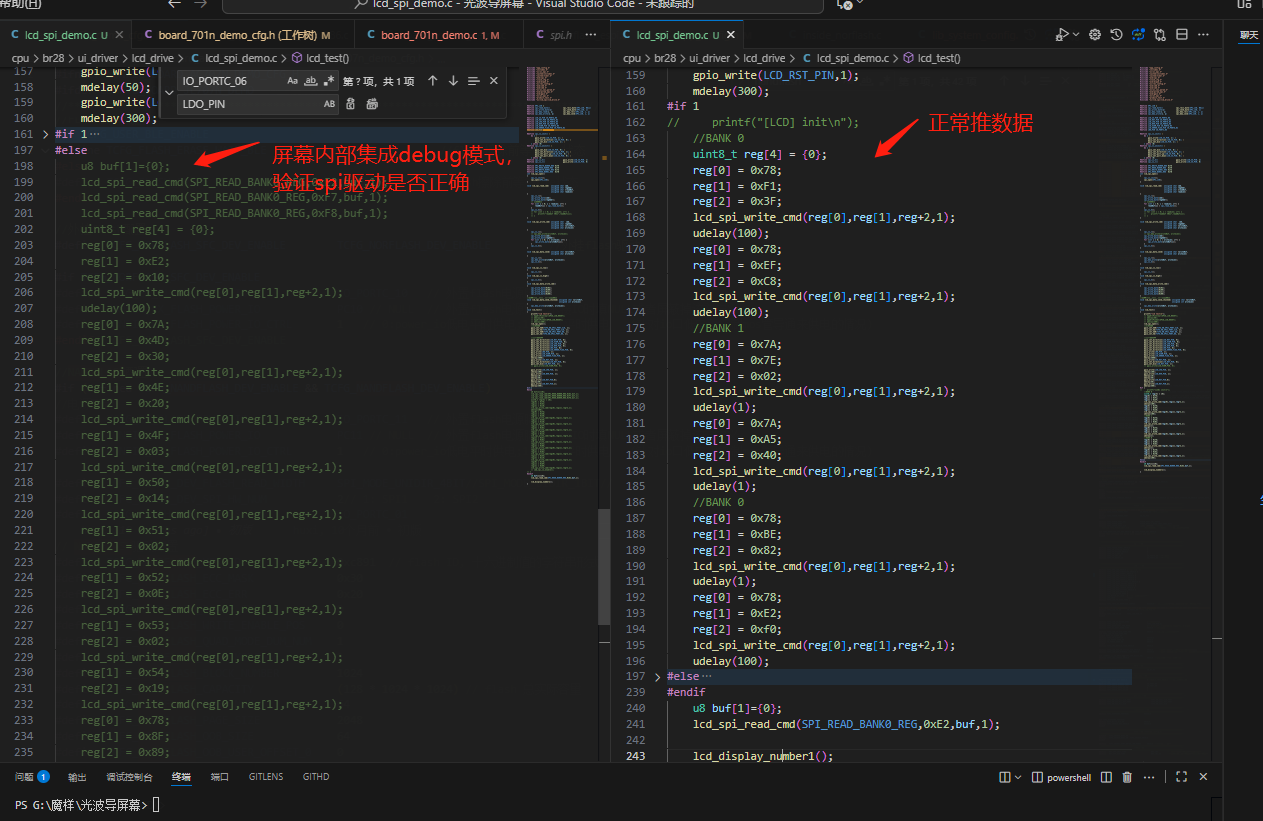

3.2屏幕寄存器初始化

lcd_spi_demo.c中集成了两套屏幕初始化指令，一套是用户推自己的数据的初始化命令，另一套是开启屏幕内部debug模式的指令。初次调试可先开启屏幕debug，测试驱动是否正常，再下一步

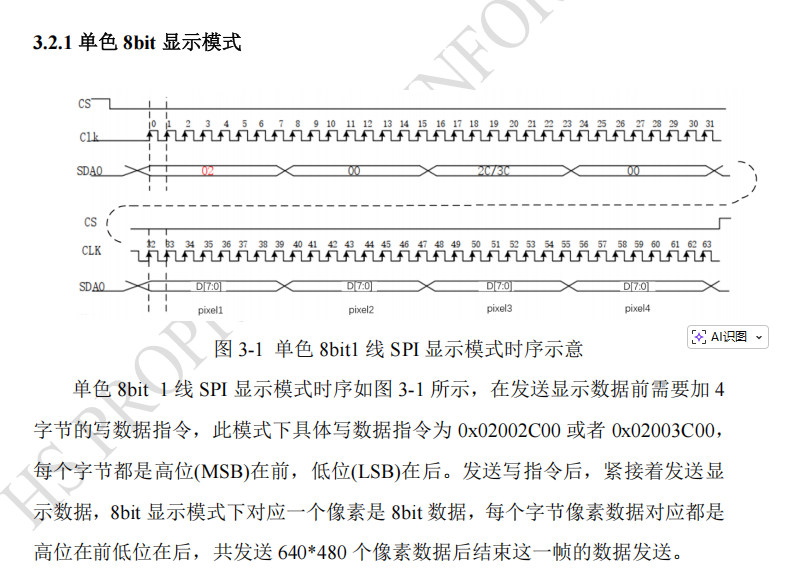

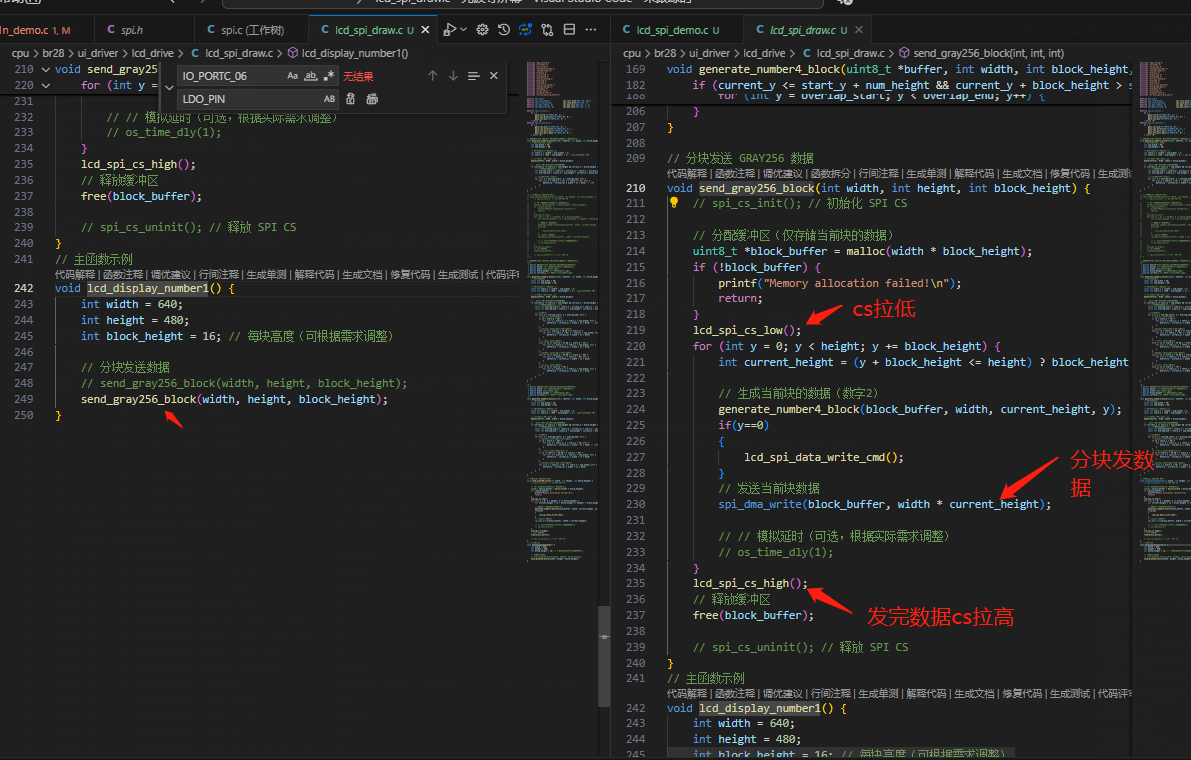

3.3数据发送

目前提供的demo是该方式，后续4线客户可自行调试。
