707LVGLv8双屏开发

📎 原始文档：https://www.kdocs.cn/l/cgRScI8Ldzyf 707LVGLv8双屏开发

SDK版本：

707 LVGL8最小GPU系统实现.otl

1. lvgl应用层与GPU渲染： gpu_demo_task和lvgl_main的作用和联系：
2. gpu_demo_task的作用：

• 这是一个专门处理GPU任务的线程，主要负责GPU渲染相关的任务调度
• 其主要工作流程是：
  1. 创建GPU信号量lv_gpu_sem用于同步
  2. 等待任务消息(os_taskq_pend)

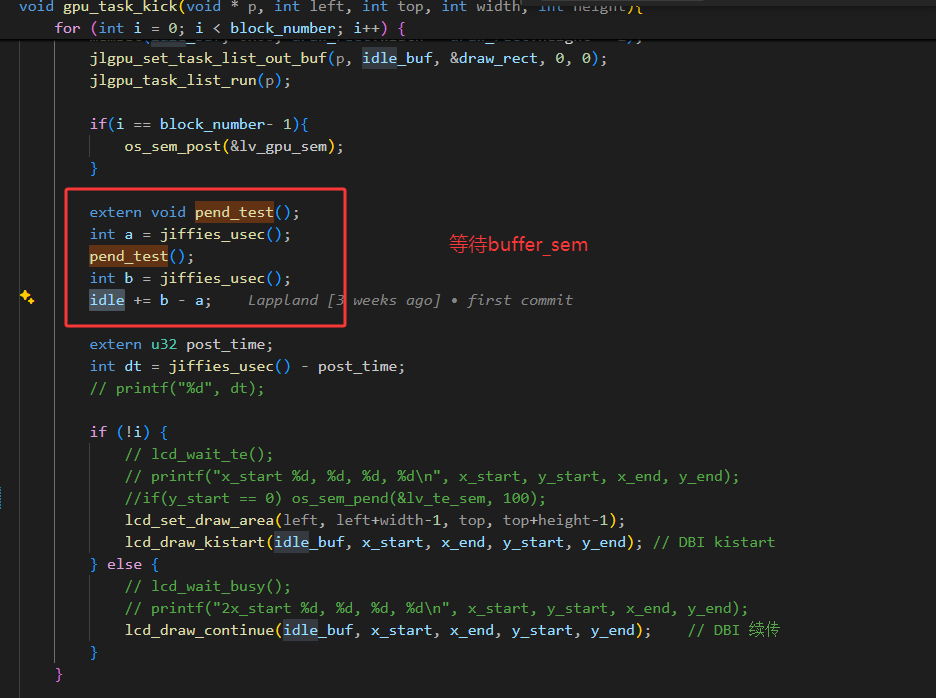

  3. 收到消息后调用gpu_task_kick执行具体的GPU渲染任务

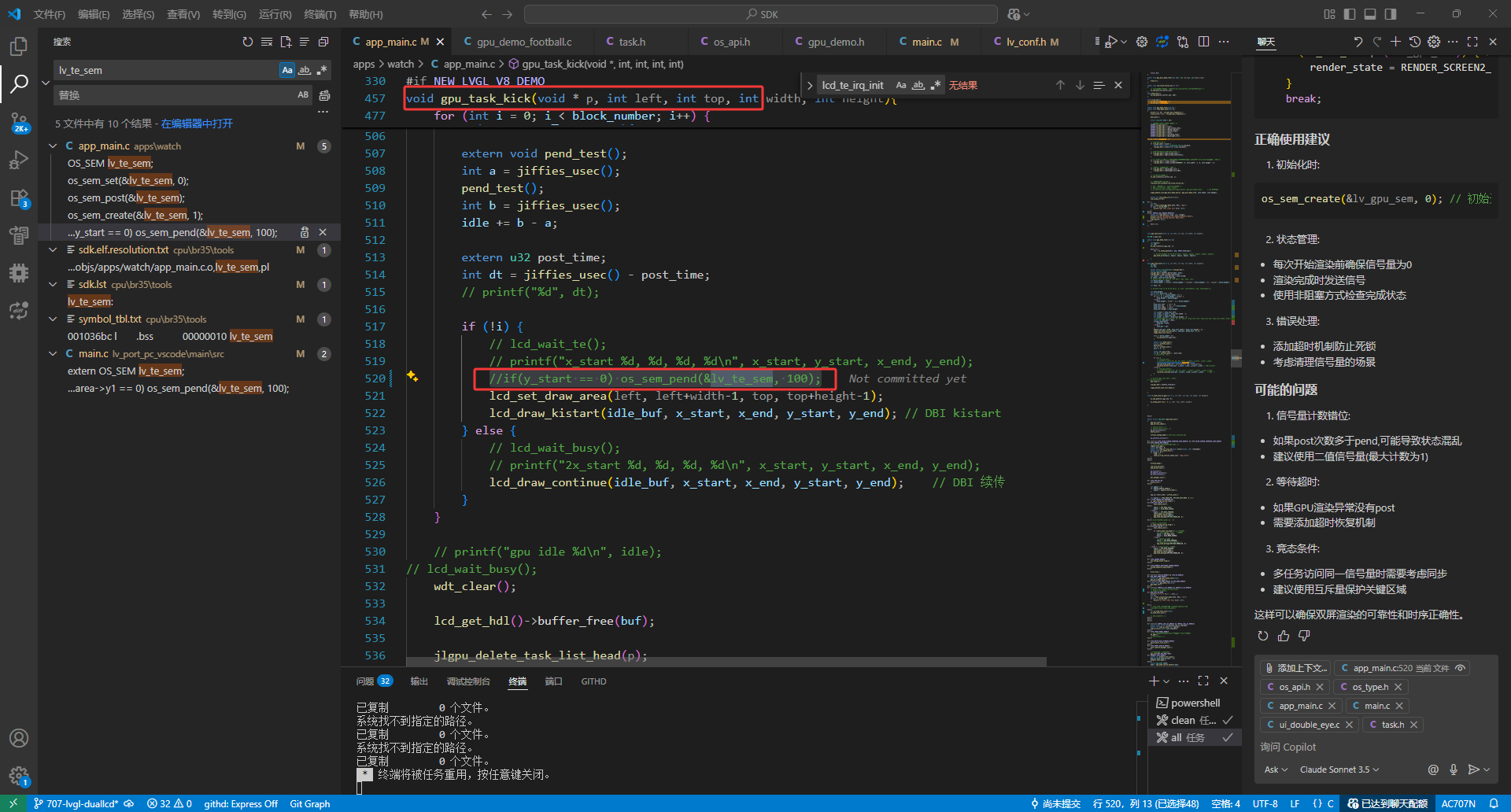

• gpu_task_kick会具体处理:
  • 申请缓冲区
  • 根据区域大小分块渲染
  • 设置GPU任务列表和输出缓冲区
  • 执行GPU渲染
  • 将渲染结果通过DBI传输给LCD显示

2. lvgl_main的作用：

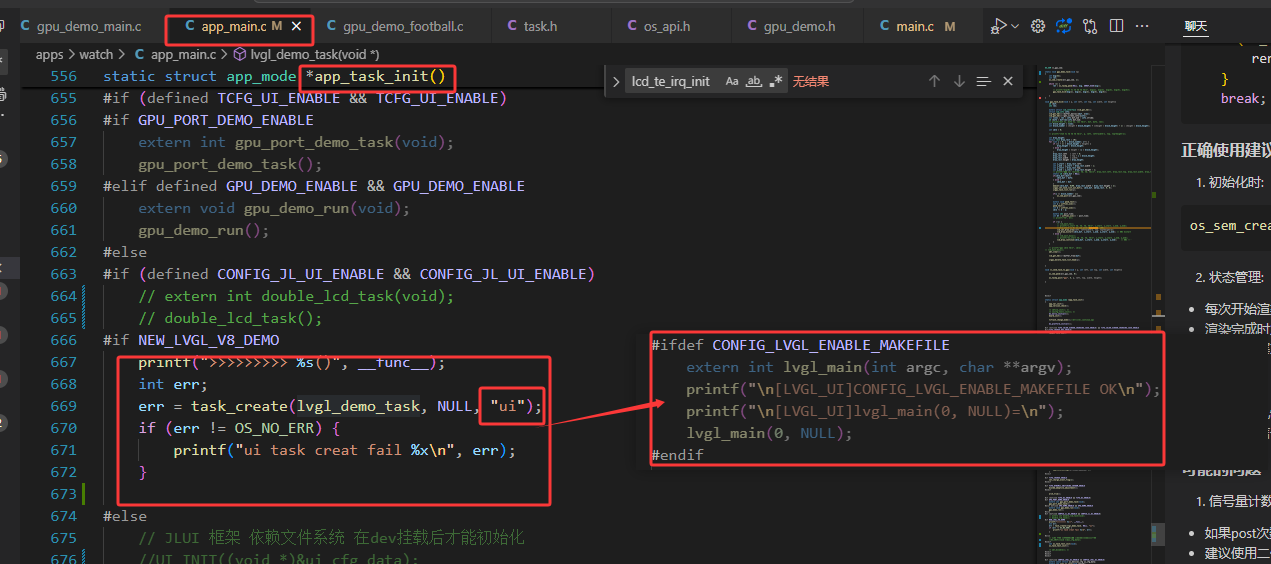

• 这是LVGL图形库的主入口函数
• 主要完成:
  1. 初始化LVGL库(lv_init)
  2. 初始化硬件抽象层(hal_init)
  3. 创建和初始化UI界面
  4. 进入主循环处理LVGL任务(lv_timer_handler)

3. 两者的联系：

• lvgl_main作为上层应用,负责UI界面的构建和管理
• 当LVGL需要进行实际渲染时,会通过lv_send_task_to_gpu函数将渲染任务发送给gpu_demo_task
• gpu_demo_task作为底层驱动,负责实际的GPU硬件操作和渲染执行
• 它们通过信号量(lv_gpu_sem)和消息队列实现同步和通信

2. LVGLdemo中的信号量

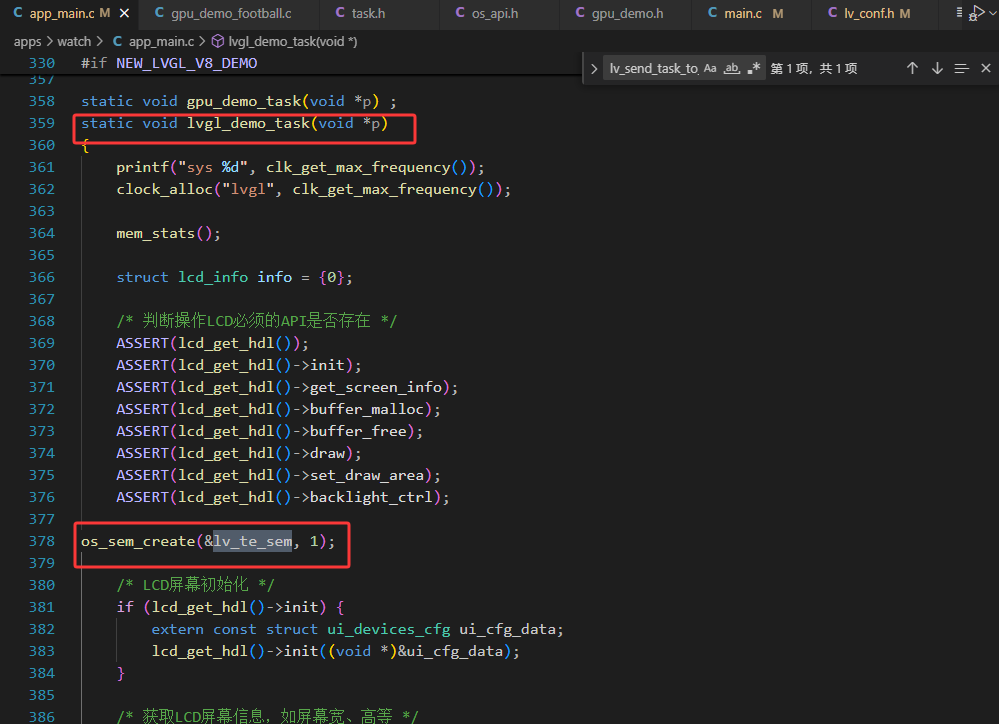

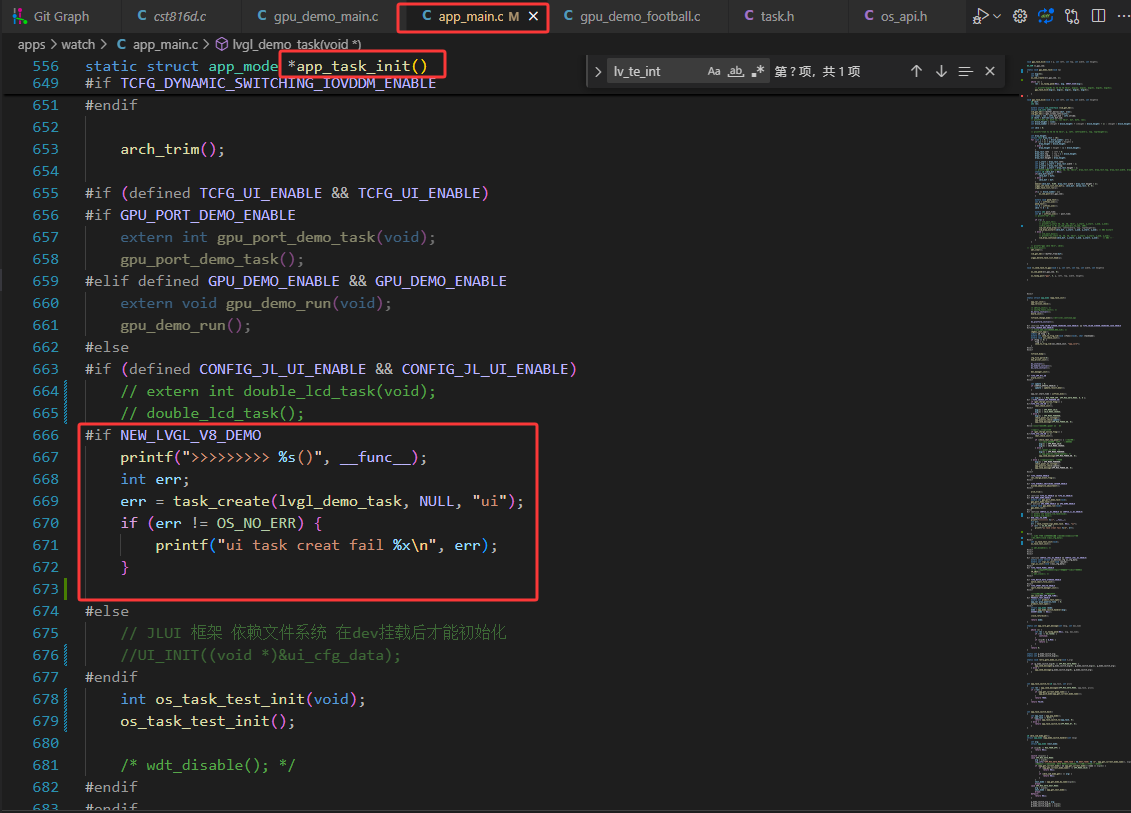

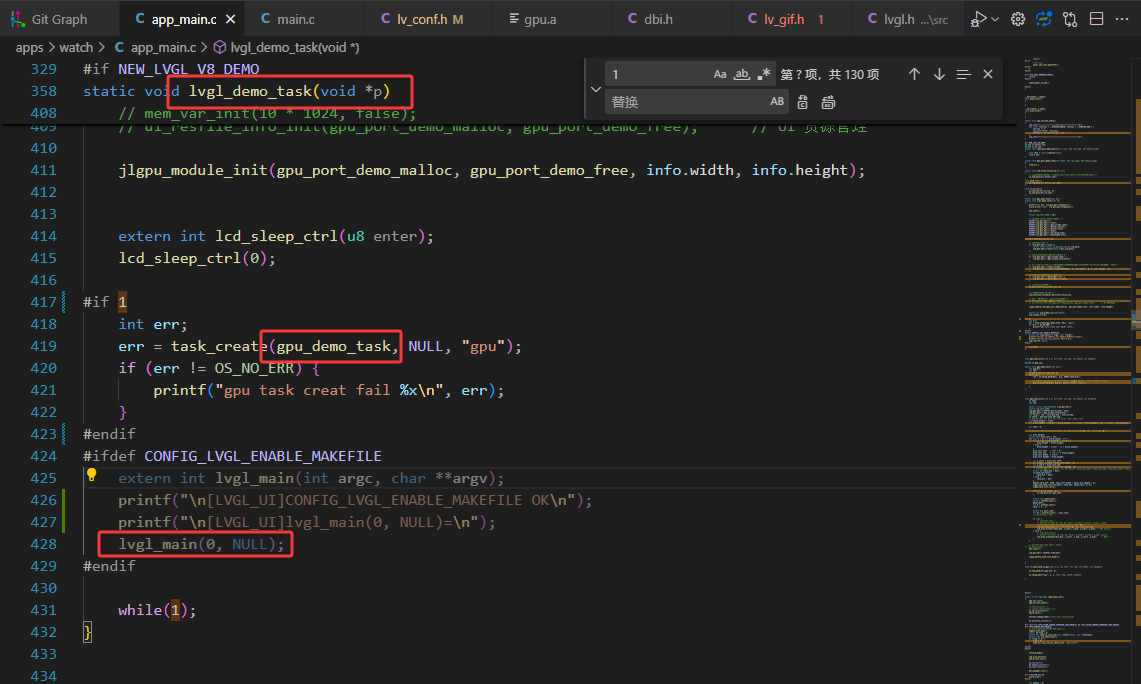

2.1 lvgldemo入口 ：app_task_init() -> lvgl_demo_task

lvgl相关代码可追踪 NEW_LVGL_V8_DEMO 进行查找

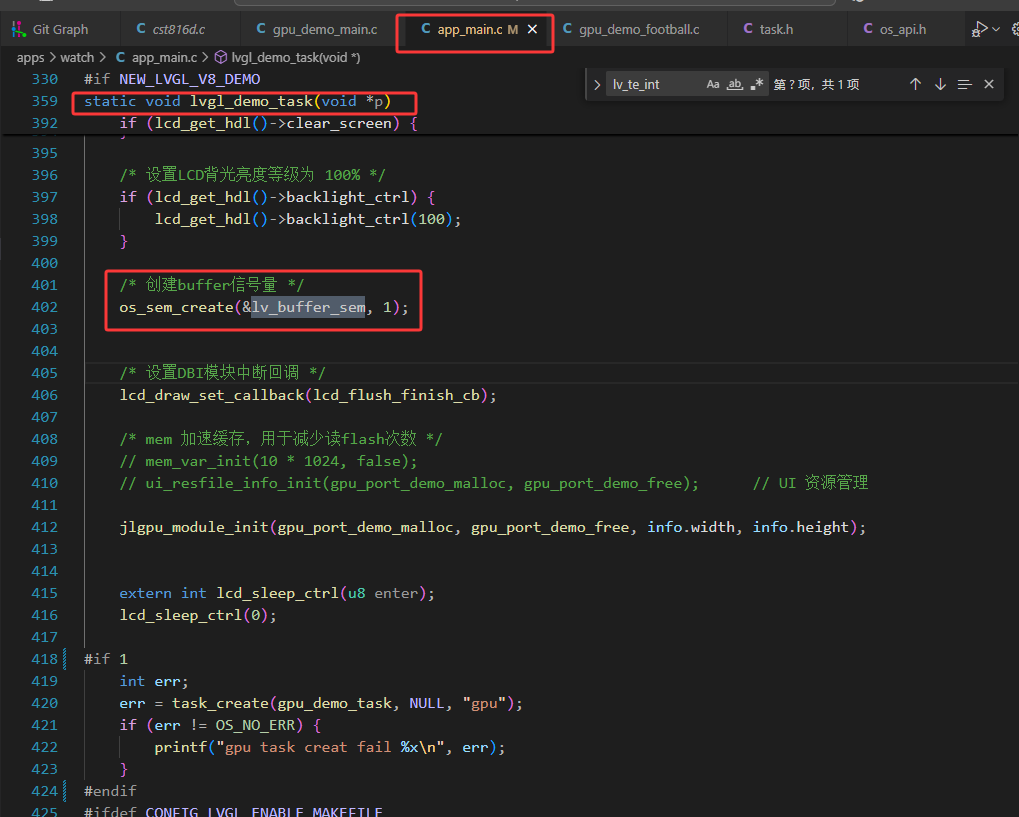

2.2 lv_buffer_sem与lv_te_sem

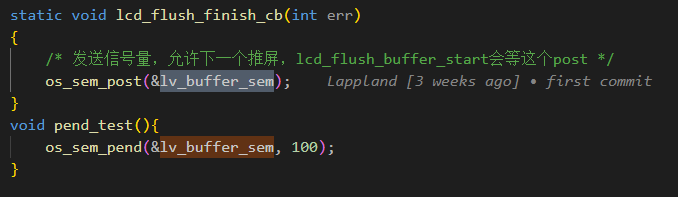

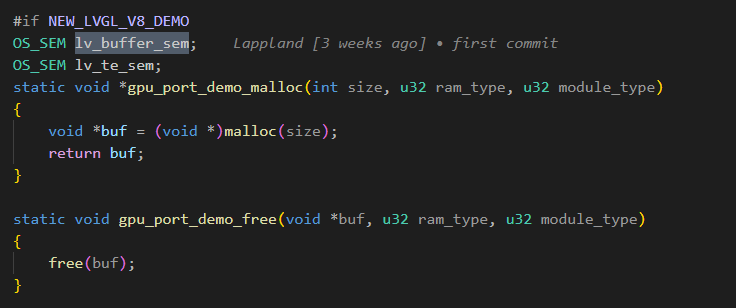

2.2.1 lv_buffer_sem

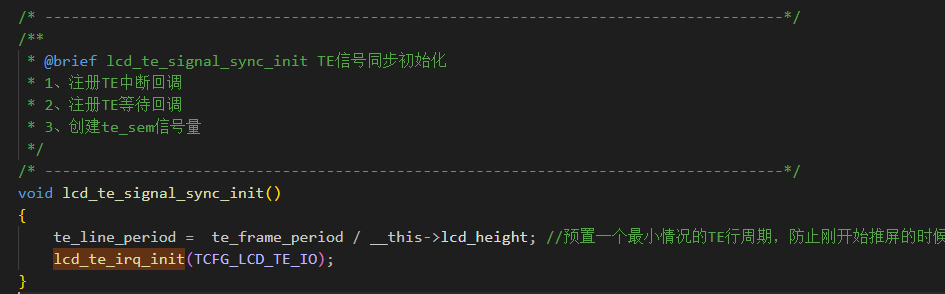

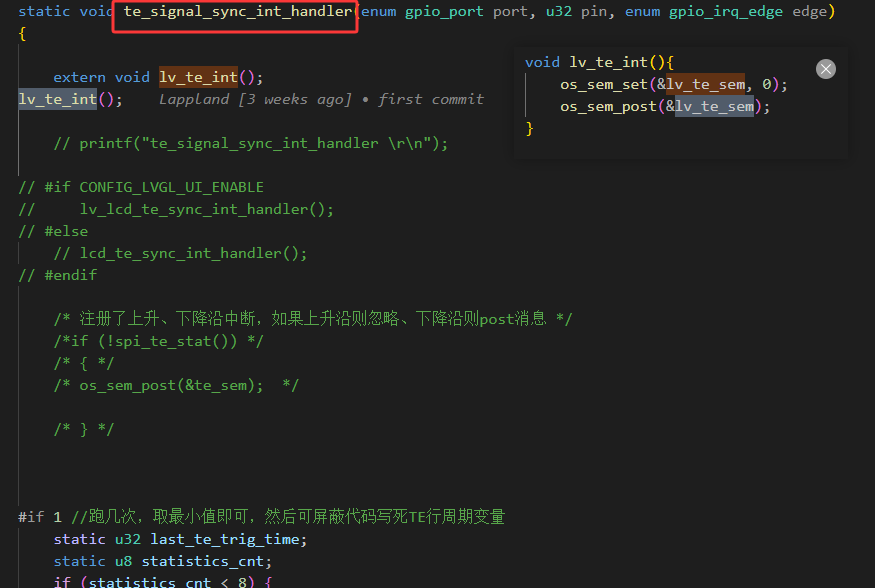

2.2.2 lv_te_sem

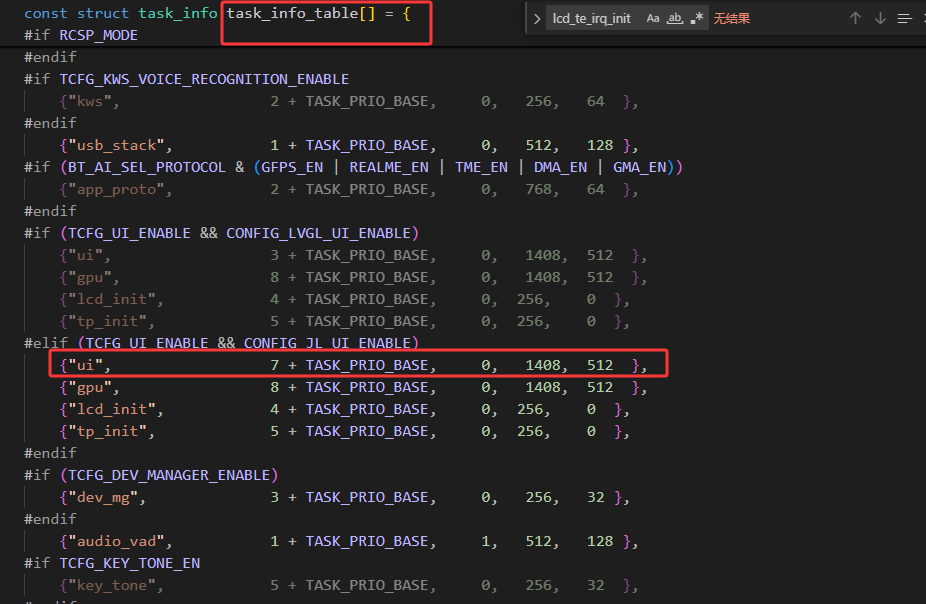

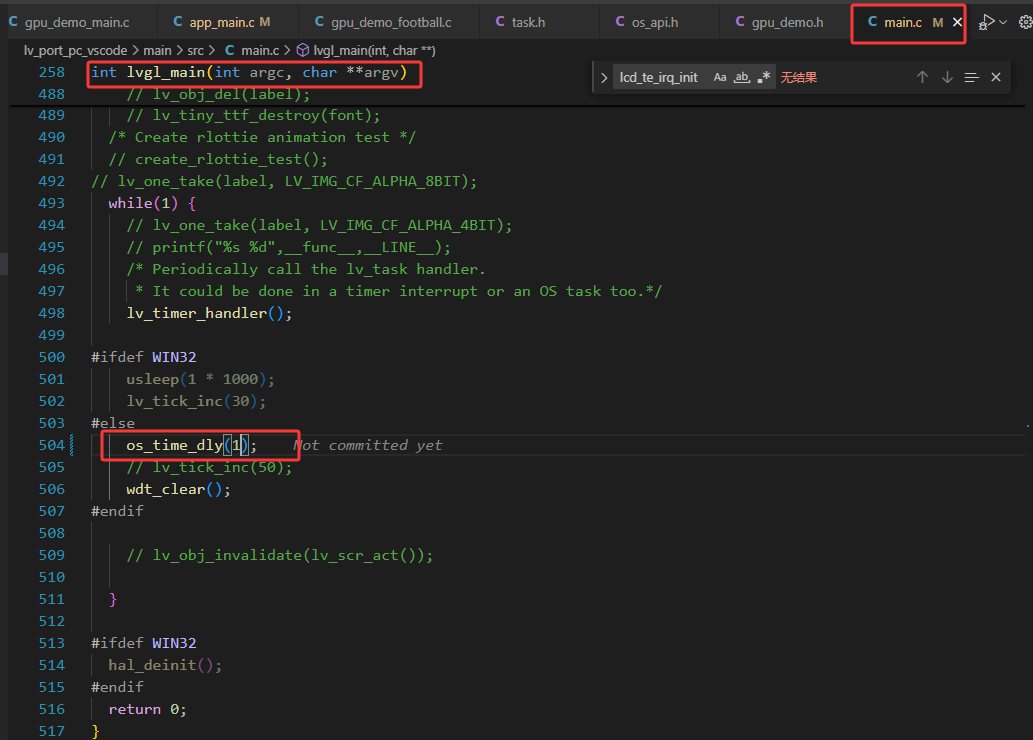

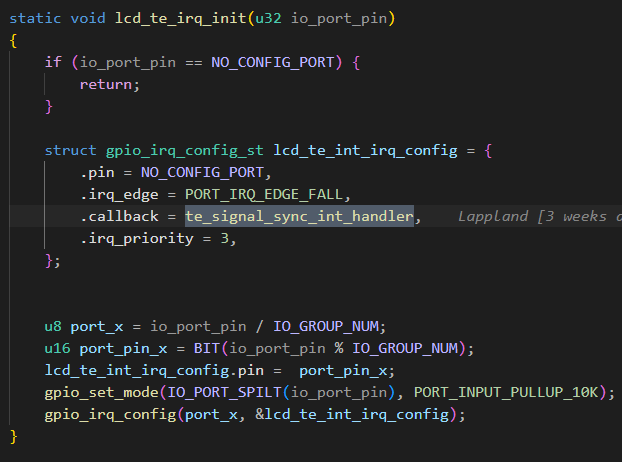

3. 关闭TE时的注意事项 SDK默认开启TE等待，通过te令UItask让出空闲时间。如果关闭了TE请在lvgl_main中添加delay，否则作为ui_task将一直占用，优先级不高于task的任务都无法运行。
4. LVGL双屏框架介绍

4.1核心原理

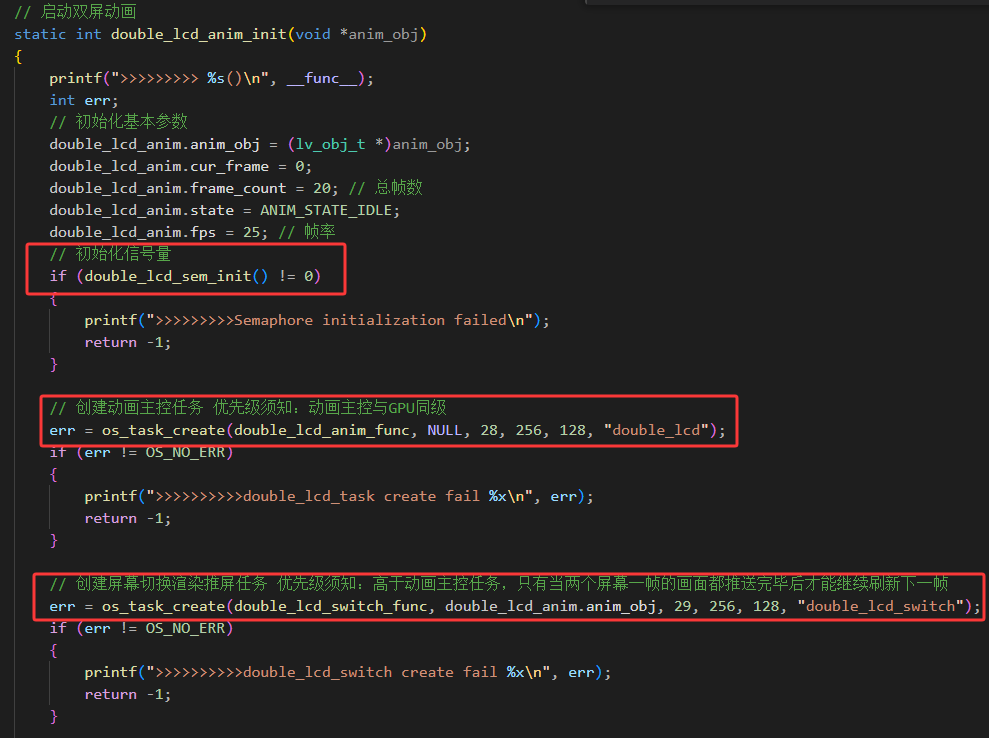

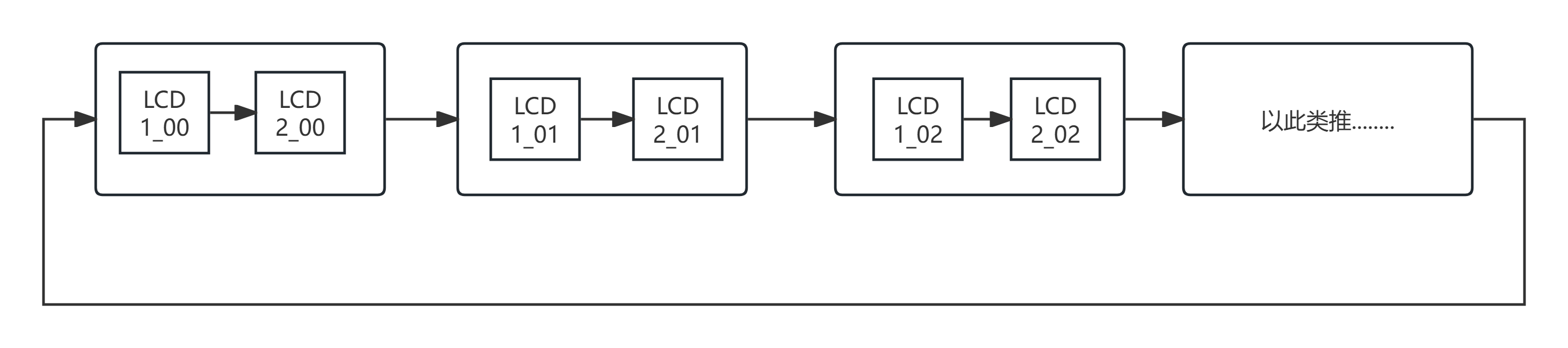

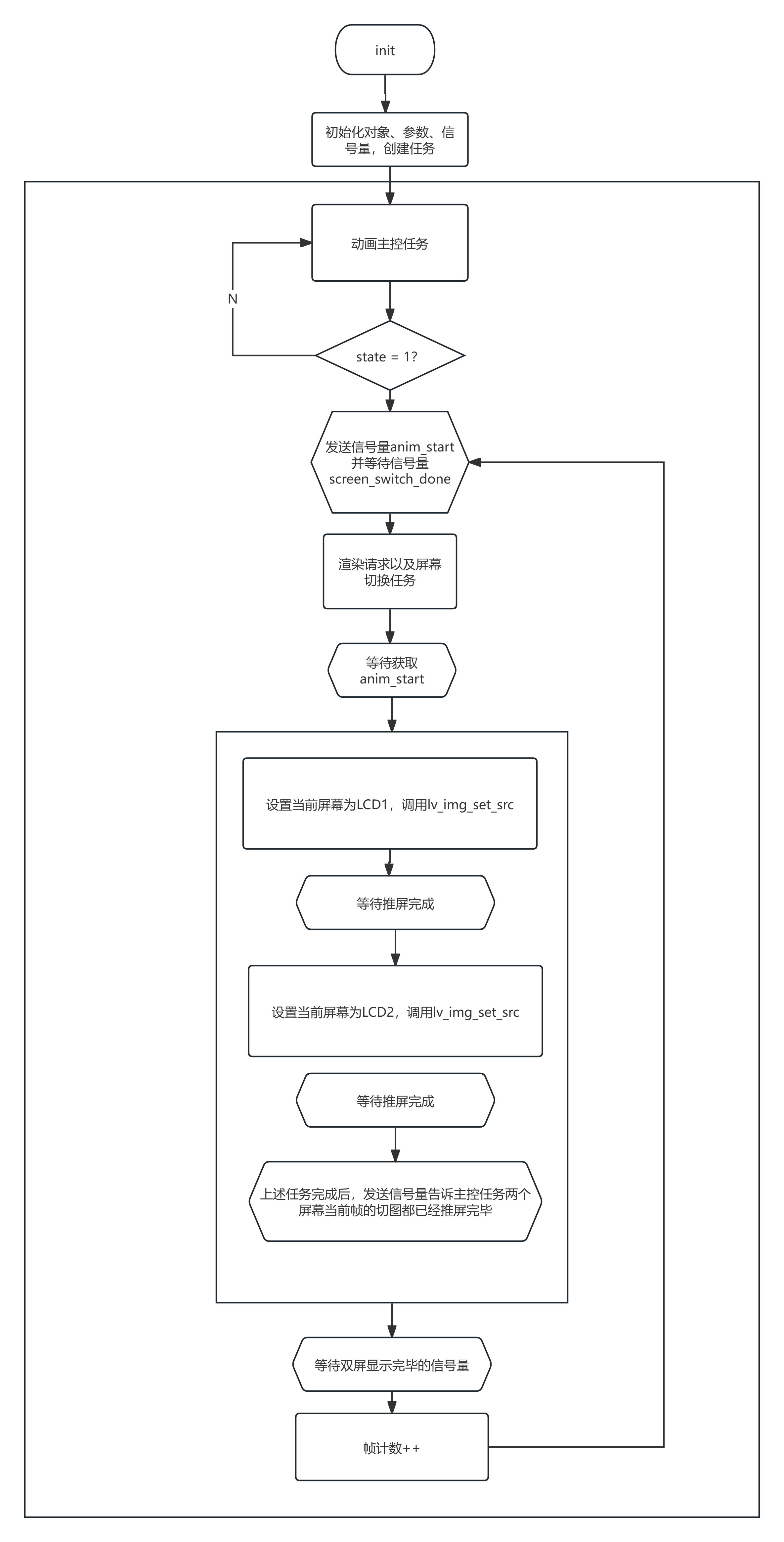

通过两个task以及三个信号量实现一个双屏动画播放任务队列，double_lcd作为总循环主控任务，负责帧刷新以及设置刷新间隔，double_lcd_switch负责在双屏动画当前帧的显示过程中完成两个屏幕不同切图的显示。

4.2 运行时序

4.3 接口介绍（持续更新）

本文档包含以下子页面

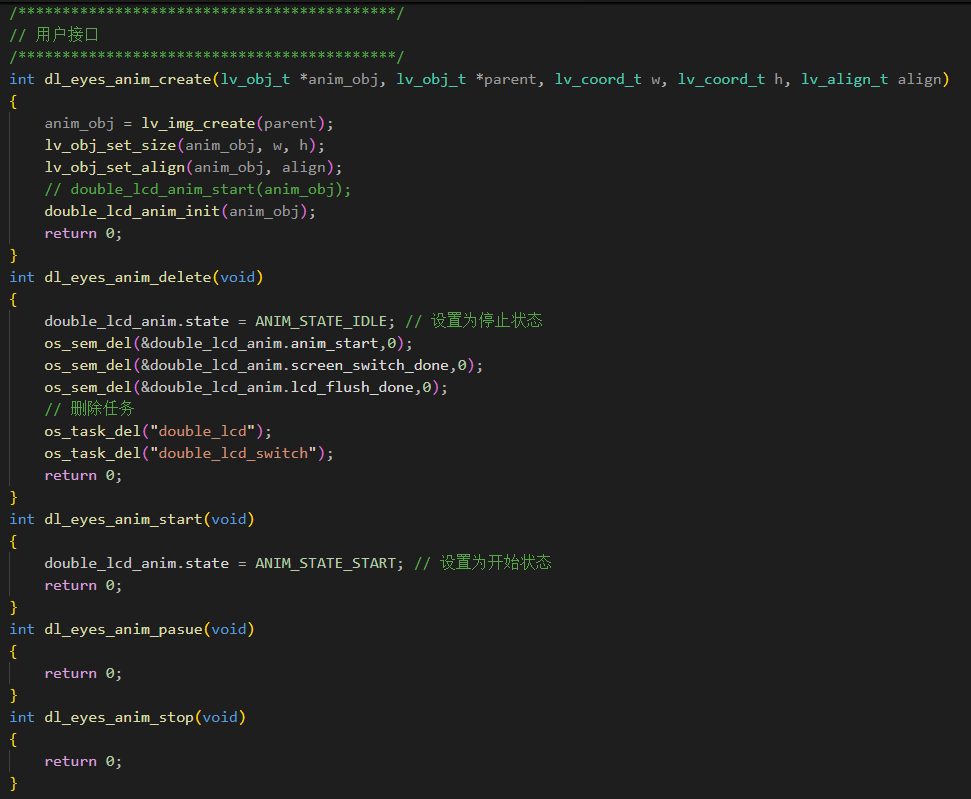

• 707 LVGL8最小GPU系统实现
