701手表2.0.0版本SDK EQ在线调试和离线调试方法 V1.1

📎 原始文档：https://www.kdocs.cn/l/corcoRrGkxo1

2.0.0版本SDK调试EQ配置方法

2023.4.23 ignite
目录
2.0.0版本SDK调试EQ配置方法.................................................................................................... 1
一、 2.0.0版本SDK在线调试EQ配置方法： ................................................................................ 1
二、 2.0.0版本SDK离线调试EQ配置方法： ................................................................................ 5
三、 常见错误处理方法.................................................................................................................... 6

一、2.0.0版本SDK在线调试EQ配置方法：

1、 更改程序，把下面的 EQ相关的宏使能

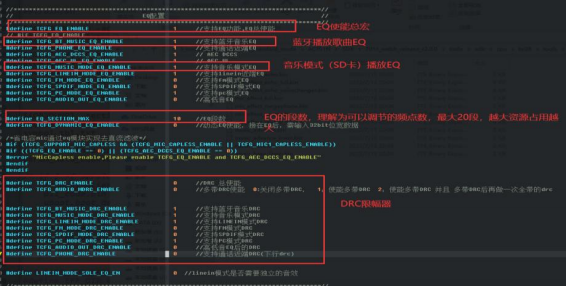

.EQ开启的配置：

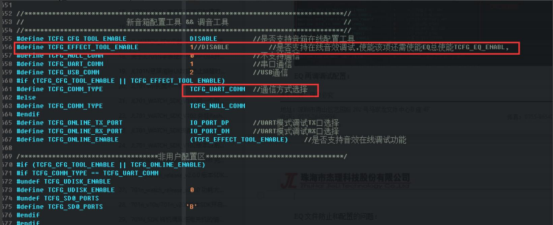

image .EQ在线调试配置：

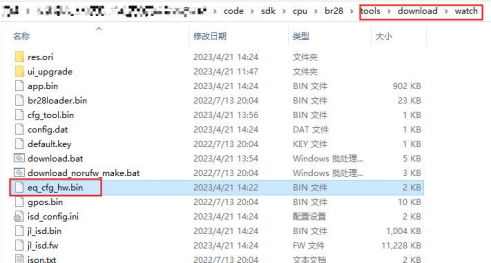

imageimage .把tools/effect_file/music_base. bin原始EQ文件拷贝到tools/download/watch文件夹,并把文件名改成eq_cfg_hw. bin。

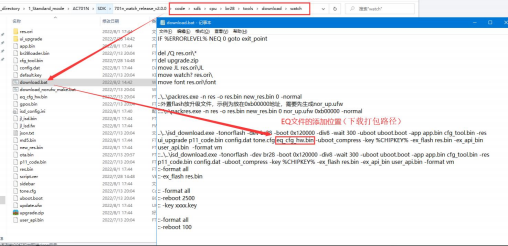

image .把eq_cfg_hw. bin文件名添加到download. bat 中：
image 2、 烧录程序，重新开机；使用强制升级工具连接，要拨5挡和7挡（此时作为串口通信，若强制升级工具用不了，也可以用CH340等串口工具连接通信。 需注意在线调试时串口打印功能及其他打印工具与在线调EQ不能同时使用，避免串口被占用；同时强制升级工具不能在下载模式）

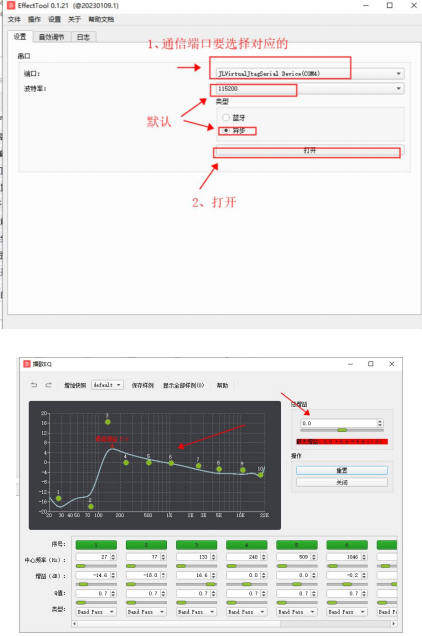

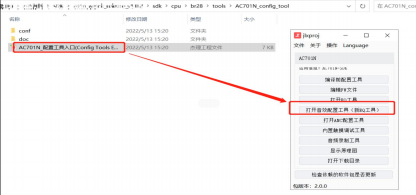

3、 在SDK路径打开配置工具，端口要选对（若是选用其他的串口工具，则要选择对应的串口）

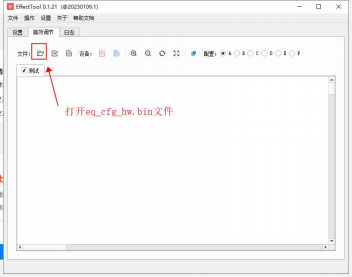

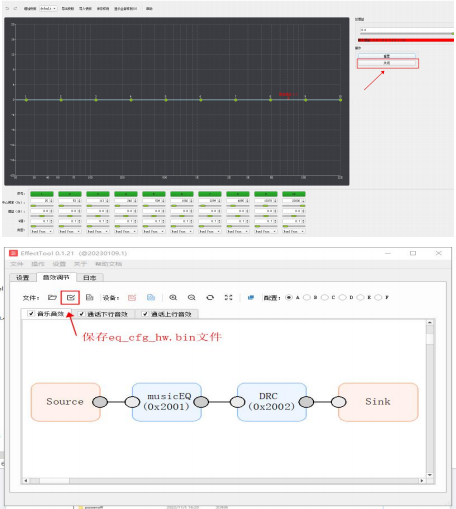

4、 在线EQ调试完成后，保存文件

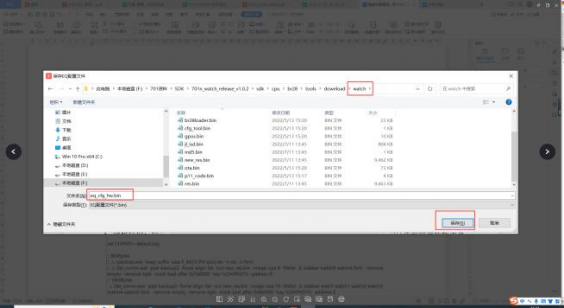

.替换掉原来的eq_cfg_hw. bin文件

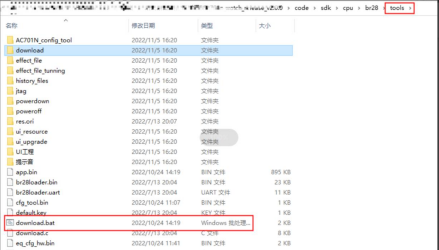

image 5、 在线调完EQ后，需要把对应的 bin 文件下载进去， 200版本SDK下载eq_cfg_hw. bin文件还需要把TOOL 目录下的download. bat再编译一遍后（不在这里编译eq_cfg_hw. bin可能替换不成功）才能把更新的 EQ文件下载进去
image 6、 下载目录下download. bat文件，重新下载程序即可（最好在调试之前，先拉一个比较能区分声音的 EQ 曲线，确保下载进去的 EQ文件是能够生效的，在进行EQ调试）。

二、2.0.0版本SDK离线调试EQ配置方法：

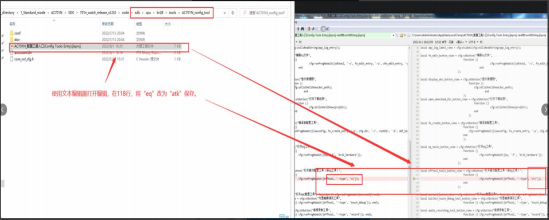

1、 使用默认的SDK，打开离线EQ调试（离线EQ调试无法边听边调，只能拉EQ 曲线）

image 2、 离线调试完成后，重复以上（在线调试EQ 的）第4到第6步骤，重新下载程序即可。

三、常见错误处理方法

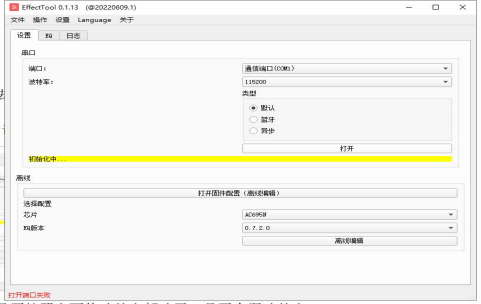

1、 端口打开失败

image 排查：通信端口是否正确;或者更换串口工具再试;检查是否有打开串口打印工具，在线EQ 调节时不能同时打开串口打印工具及SDK打印功能。

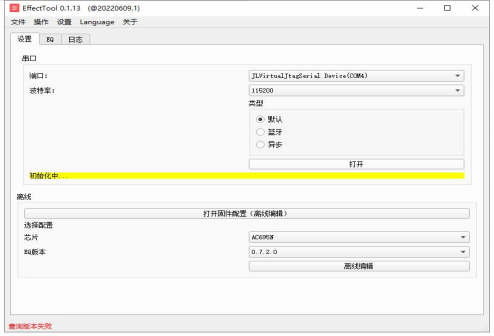

2、 端口打开成功，查询版本失败或者闪退？
image 排查：查询版本失败，一般是设备与电脑通讯失败，可以排查：1、 程序有没有改对，是否漏了某一步没有改；2、 是否电脑上同时打开了串口打印工具，串口被占用了，把串口工具关掉再试试；3、看一下程序里面的串口有没有被占用？4、换一台电脑、换一个工具（CH340 等工具）试一下。5、 更新一下AC701N_配置工具入口(Config Tools Entry)的版本（打开配置工具首页-关于-检查更新）
3、 在线调试完EQ后，下载进去EQ不生效？
排查：查看SDK程序是否没有关掉相应的宏。 EQ文件是否更新时间，保存路径是否正确。 download. bat文件是否更改位置正确，有没有实际把EQ文件烧录进去。
