701手表2.X.X系列SDK调试EQ配置方法及音频调试技巧V1.1

📎 原始文档：https://www.kdocs.cn/l/cnKE2v3CZB3R

2.X.X系列SDK_701N调试EQ配置方法及音频调试技巧V1.2

2024.5.10 Ignite

目录
TOC \o "1-9" \h \u  HYPERLINK \l _Toc90613055 2.X.X系列SDK调试EQ配置方法及音频调试技巧V1.1  PAGEREF _Toc90613055 \h 1
 HYPERLINK \l _Toc748332892 一、2.x.x版本及以上版本SDK在线调试EQ配置方法：  PAGEREF _Toc748332892 \h 1
 HYPERLINK \l _Toc781775270 二、2.x.x版本及以上版本SDK离线调试EQ配置方法：  PAGEREF _Toc781775270 \h 6
 HYPERLINK \l _Toc1905307121 三、常见错误处理方法  PAGEREF _Toc1905307121 \h 7
 HYPERLINK \l _Toc583162984 四、音频调试技巧：  PAGEREF _Toc583162984 \h 8
 HYPERLINK \l _Toc1028666155 五、 通话调试及回音压制调试：  PAGEREF _Toc1028666155 \h 14


版本更新

V1.01、手表、穿戴类701N在线EQ调试方法；2、离线EQ调试方法；3、常见错误处理
V1.1增加音频播歌调试技巧
V1.2增加通话调试内容

珠海市杰理科技股份有限公司
Zhuhai Jieli Technology Co.,LTD
版权所有，未经许可，禁止外传

一、2.x.x版本及以上版本SDK在线调试EQ配置方法：

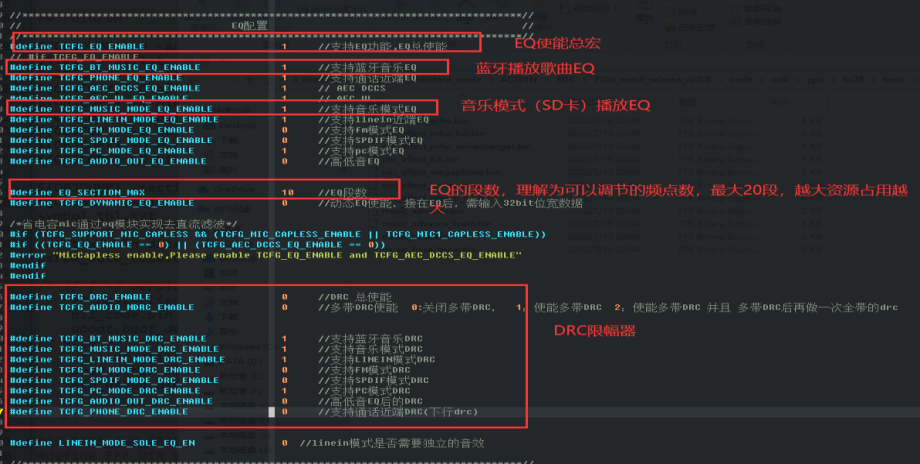

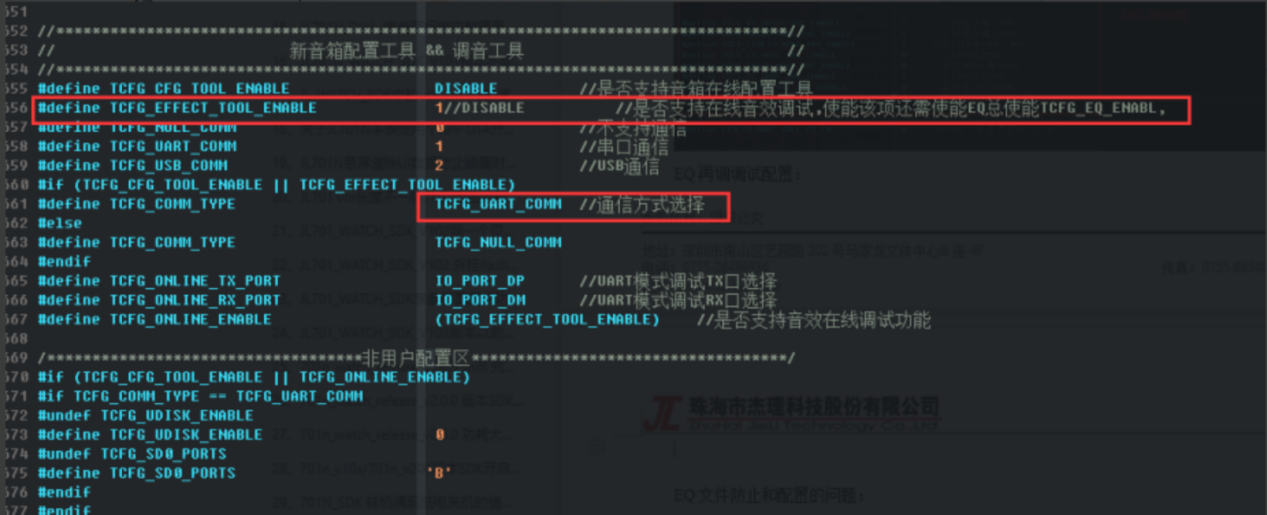

  1. 更改程序，把下面的EQ相关的宏使能 .EQ开启的配置：

.EQ在线调试配置：

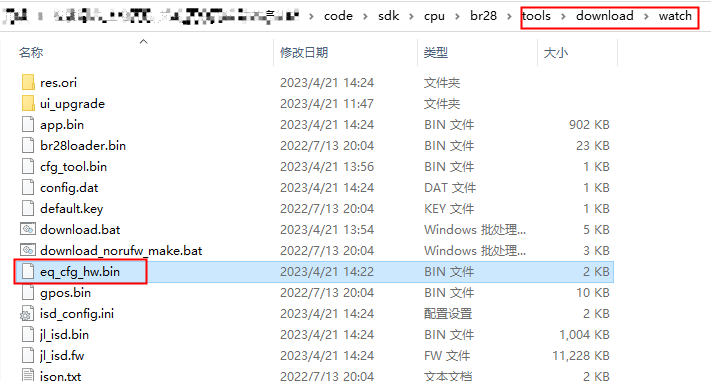

.把tools/effect_file/music_base.bin原始EQ文件拷贝到tools/download/watch文件夹,并把文件名改成eq_cfg_hw.bin。

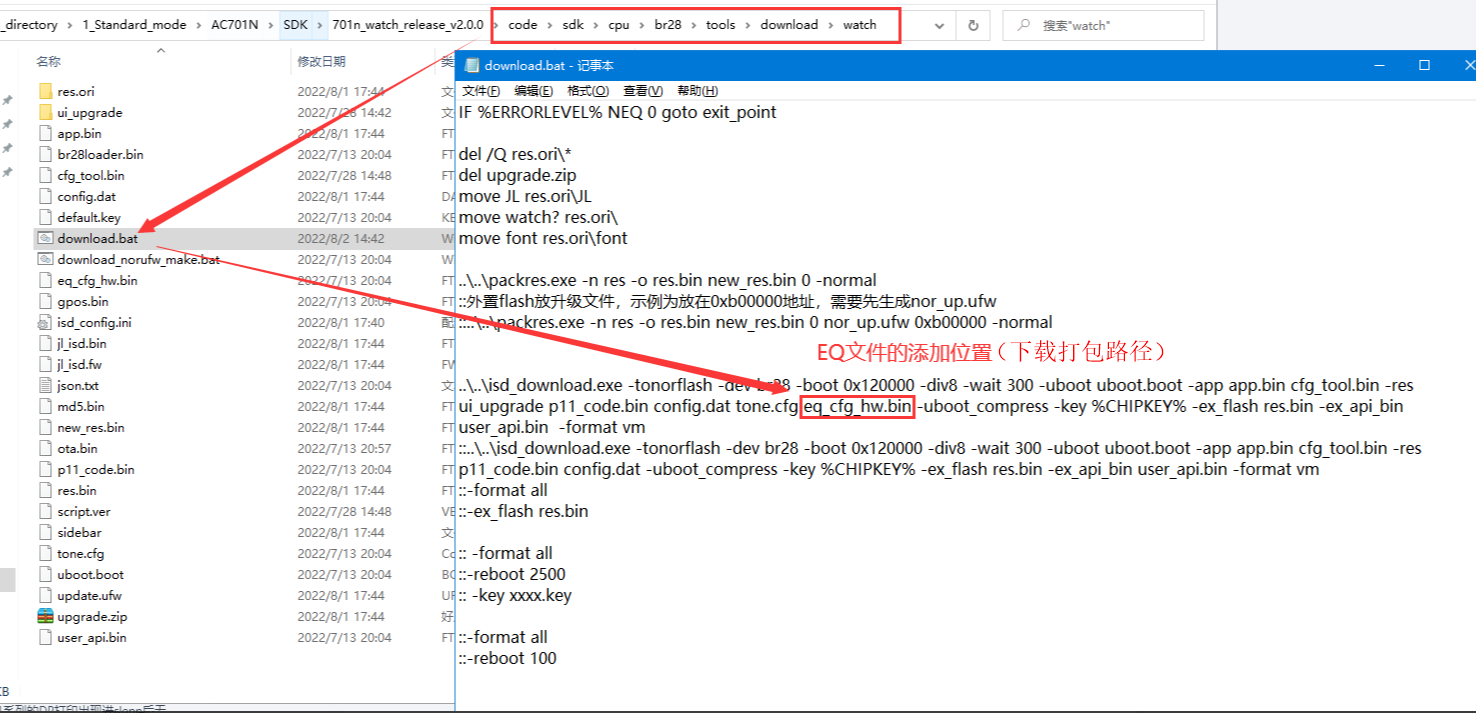

.把eq_cfg_hw.bin文件名添加到download.bat中：

  1. 烧录程序，重新开机；使用强制升级工具连接，要拨5挡和7挡（此时作为串口通信，若强制升级工具用不了，也可以用CH340等串口工具连接通信。需注意在线调试时串口打印功能及其他打印工具与在线调EQ不能同时使用，避免串口被占用；同时强制升级工具不能在下载模式）

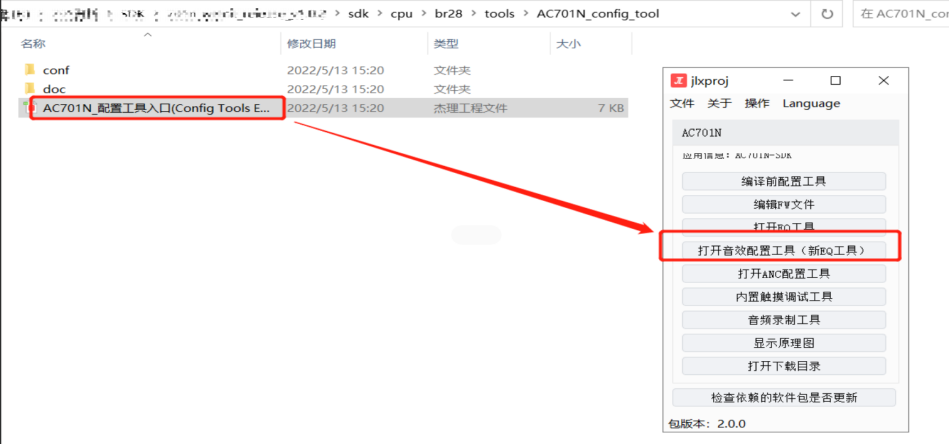

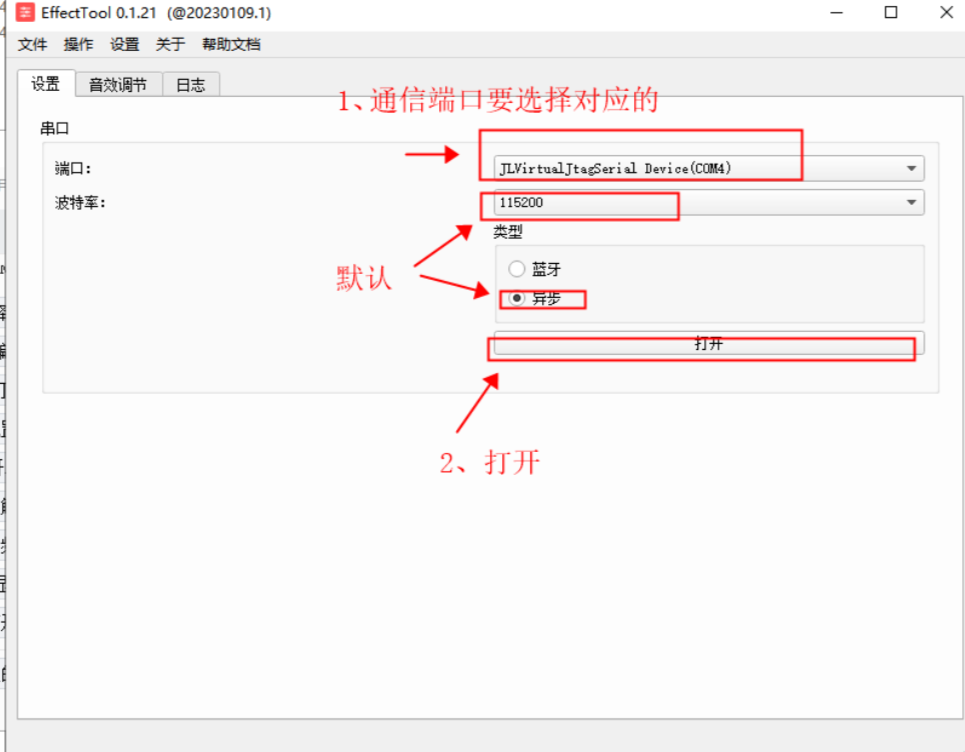

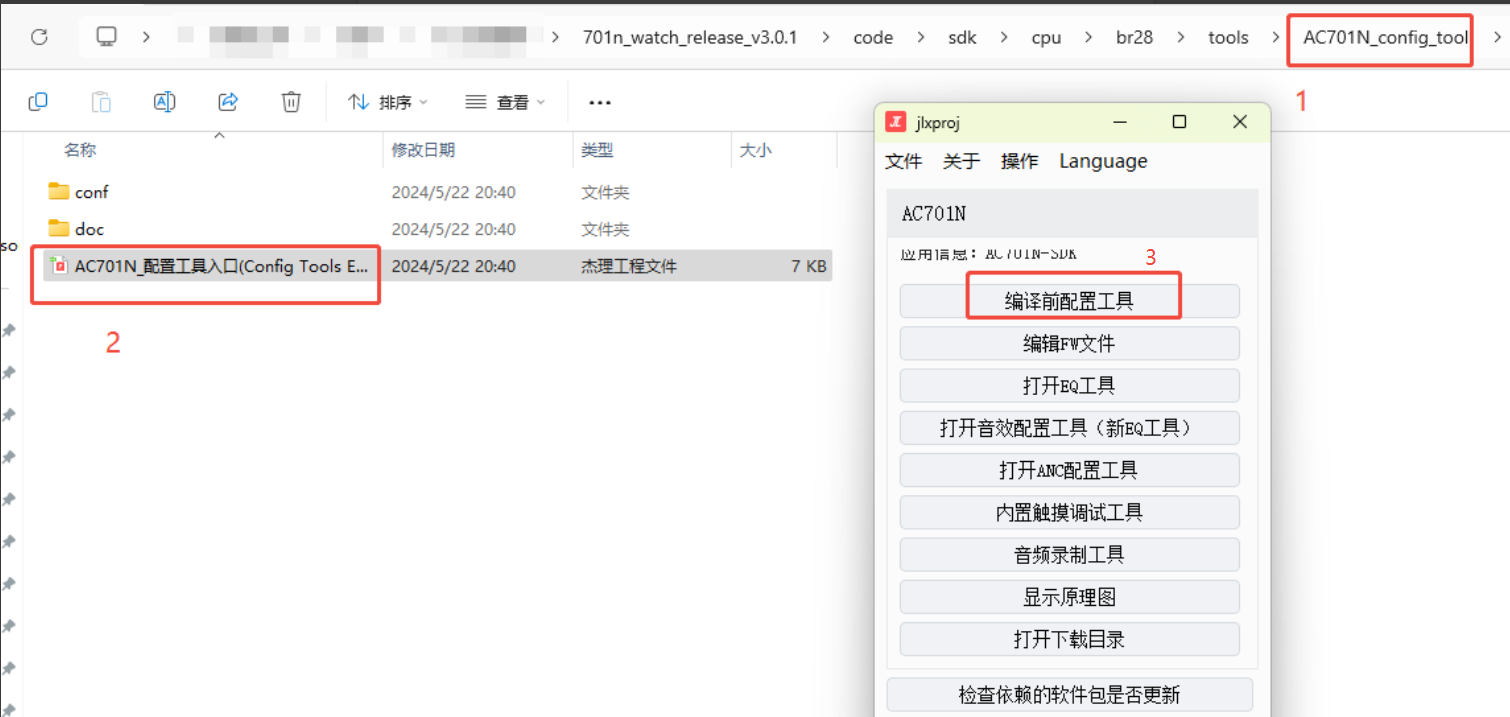

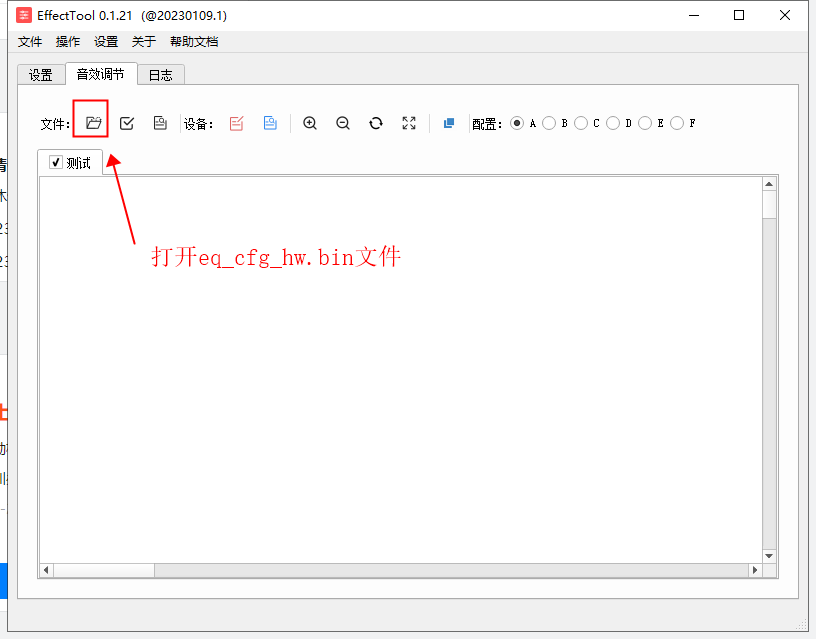

3、在SDK路径打开配置工具，端口要选对（若是选用其他的串口工具，则要选择对应的端口，例如CH340等，在样机上是使用DM、DP这两个管脚当串口连接串口工具在线通信调试）

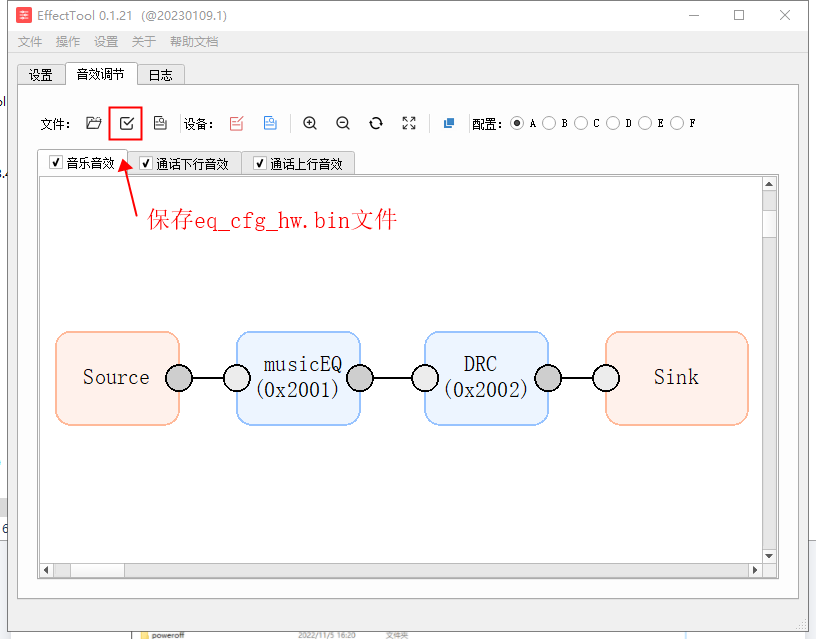

4、在线EQ调试完成后，保存文件

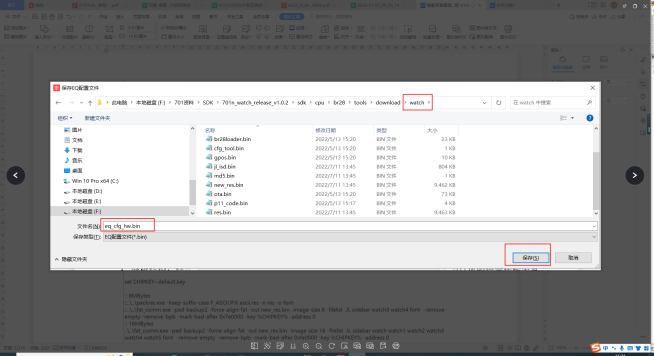

.替换掉原来的eq_cfg_hw.bin文件（客户自定义打包路径的，需注意路径选择是否正确）

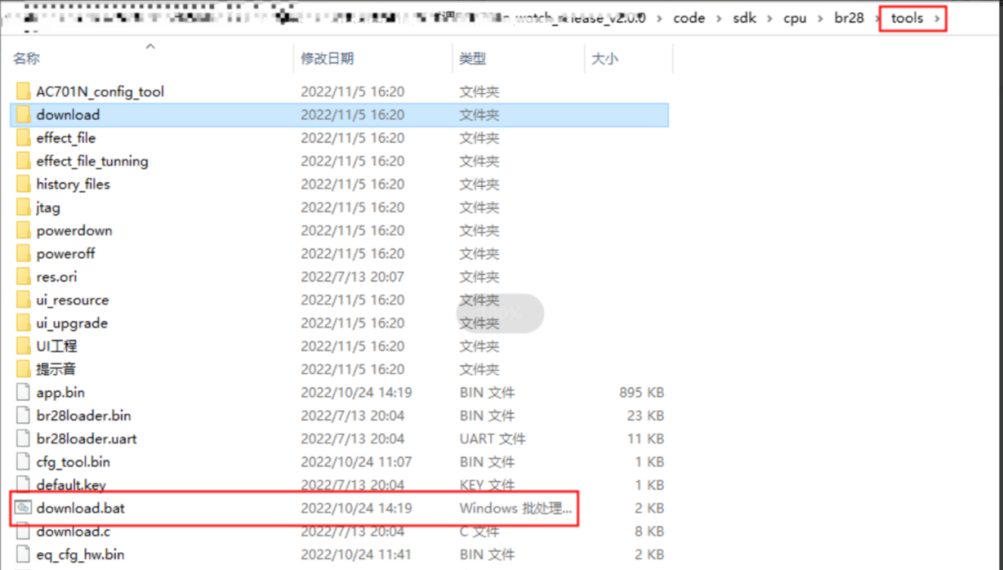

  1. 在线调完EQ后，需要把对应的bin 文件下载进去，200版本SDK下载eq_cfg_hw.bin文件还需要把TOOL目录下的download.bat再编译一遍后（不在这里编译eq_cfg_hw.bin可能替换不成功）才能把更新的EQ文件下载进去（客户自定义打包路径的，需注意打包路径是否正确） image

  2. 下载目录下download.bat文件，重新下载程序即可（最好在调试之前，先拉一个比较能区分声音的EQ曲线，确保下载进去的EQ文件是能够生效的，再进行EQ调试）。

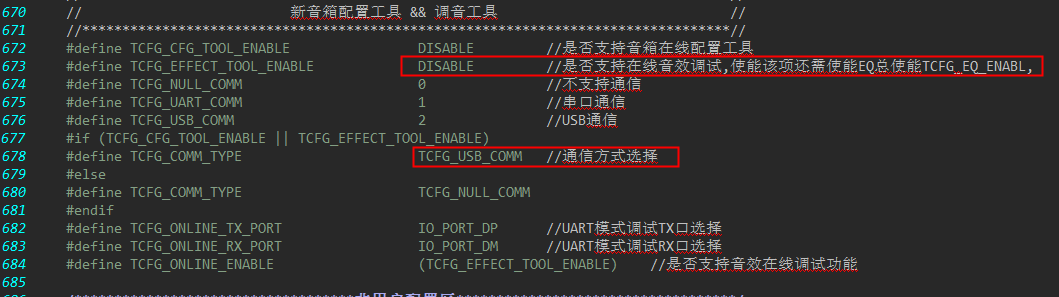

.EQ在线调试完成后，如果想关掉EQ在线调试功能，只需要把下面EQ在线调试的宏还原即可（其他的可不用还原）。

二、2.X.X版本及以上版本SDK离线调试EQ配置方法：

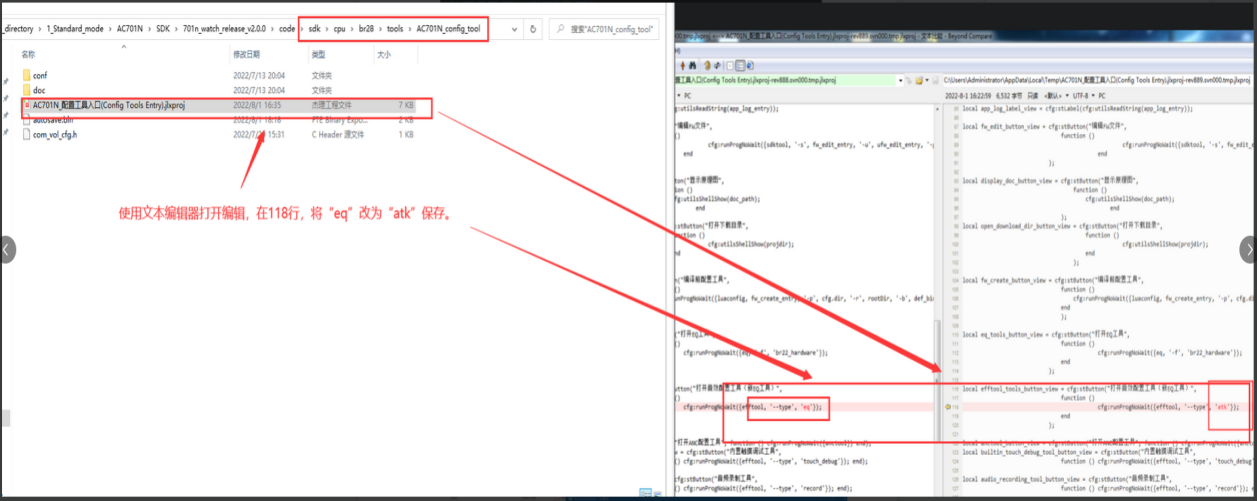

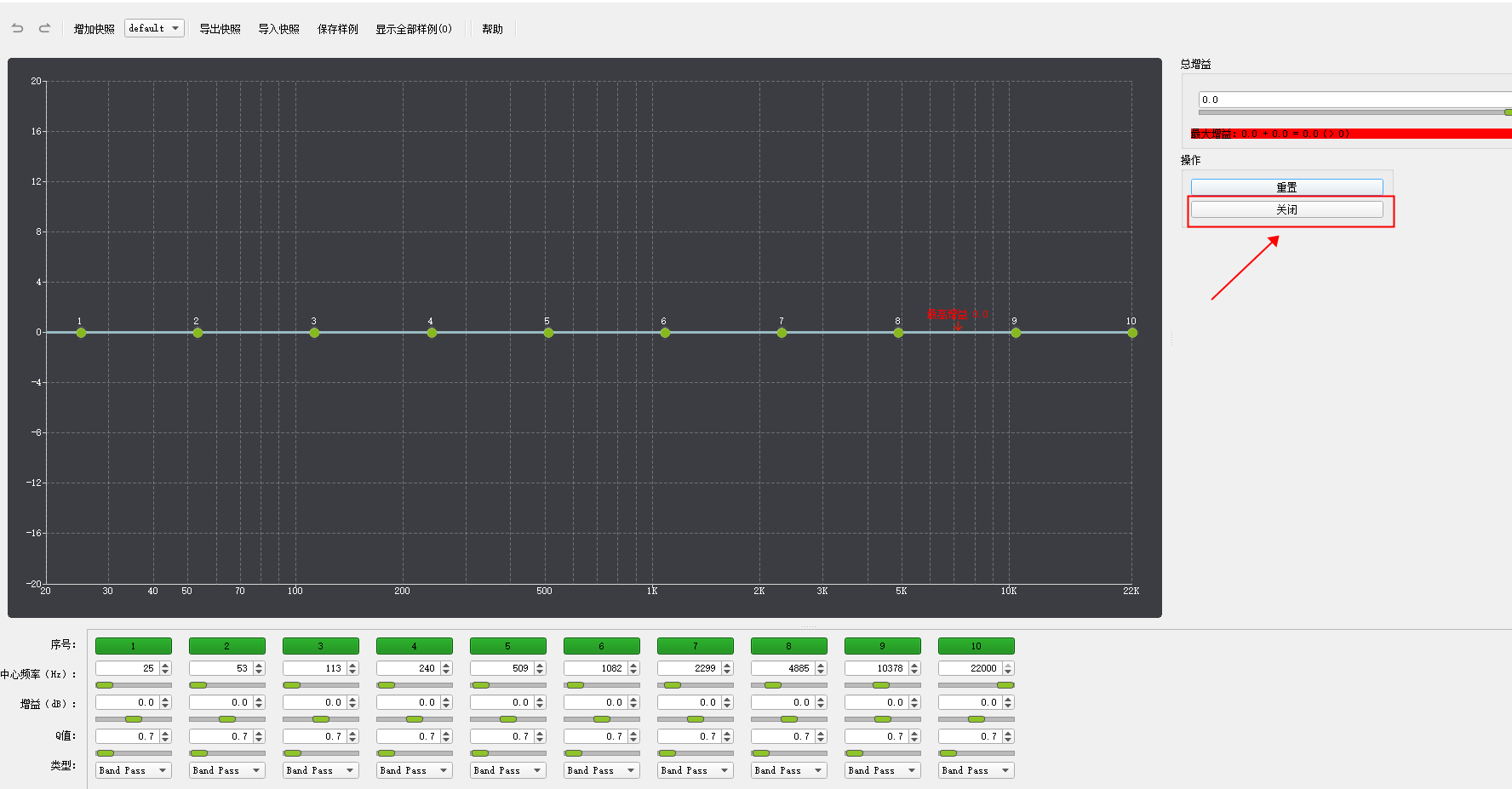

1、使用默认的SDK，打开离线EQ调试（离线EQ调试无法边听边调，只能拉EQ曲线）

2、离线调试完成后，重复以上（在线调试EQ的）第4到第6步骤，重新下载程序即可。

三、常见错误处理方法

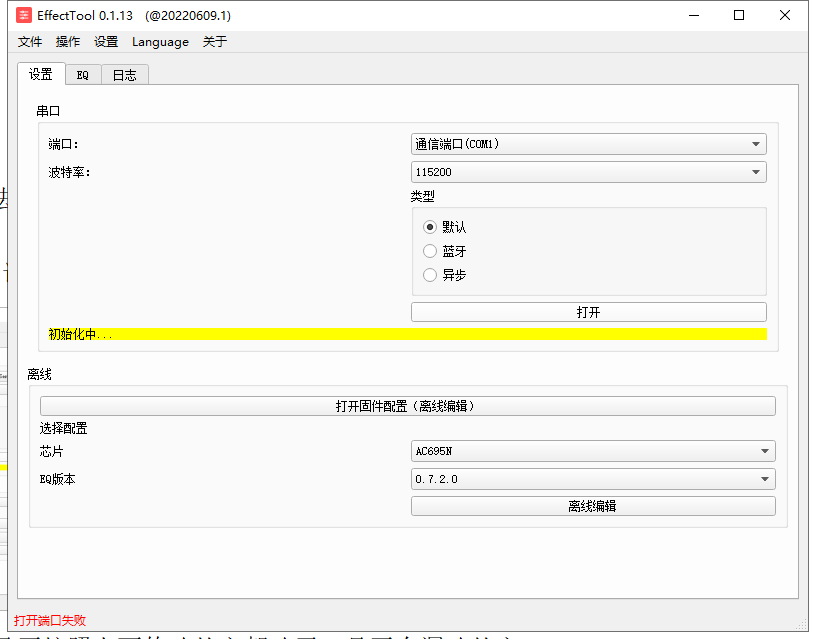

  1. 端口打开失败 image

排查：通信端口是否正确;或者更换串口工具再试;检查是否有打开串口打印工具，在线EQ调节时不能同时打开串口打印工具及SDK打印功能。

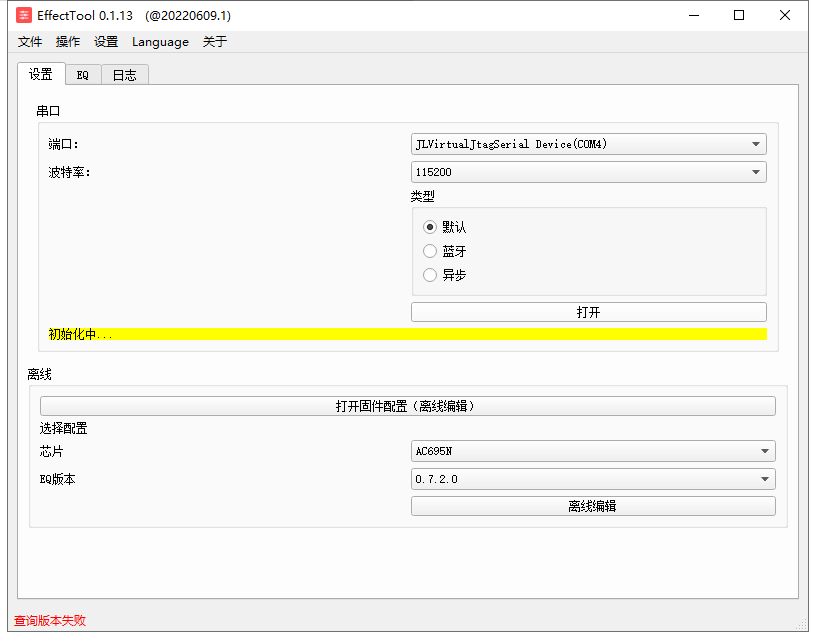

  1. 端口打开成功，查询版本失败或者闪退？ image

排查：查询版本失败，一般是设备与电脑通讯失败，可以排查：（1）程序开在线调试有没有改对，是否漏了某一步没有改；（2）是否电脑上同时打开了串口打印工具，串口被占用了，把串口工具关掉再试试；（3）看一下程序里面的串口有没有被占用？（4）换一台电脑、换一个工具（CH340等工具）试一下。（5）更新一下AC701N_配置工具入口(Config Tools Entry)的版本（打开配置工具首页-关于-检查更新）（6）打开杰理虚拟串口驱动，看是否在线，删除重新绑定一下串口。（7）是否串口电流过大导致通信异常？

  1. 在线调试完EQ后，下载进去EQ不生效？ 排查：查看SDK程序是否没有关掉相应的宏。EQ文件是否更新时间，保存路径是否正确。download.bat文件是否更改位置正确，有没有实际把EQ文件烧录进去。

四、音频调试技巧：

在配置好上述软件配置，开了在线EQ调试功能后，接下来就可以搭建样机环境进行EQ调试，按照以下步骤进行一步步确认，再进行EQ曲线的调试。
1、硬件电路环境搭建

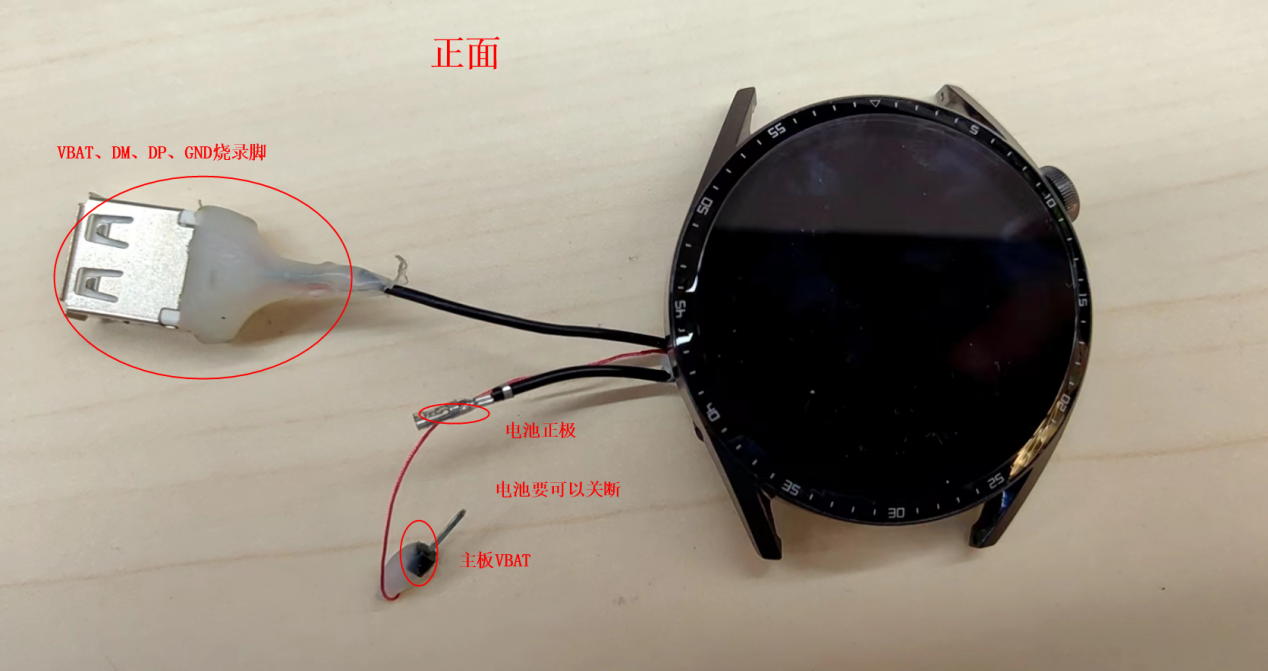

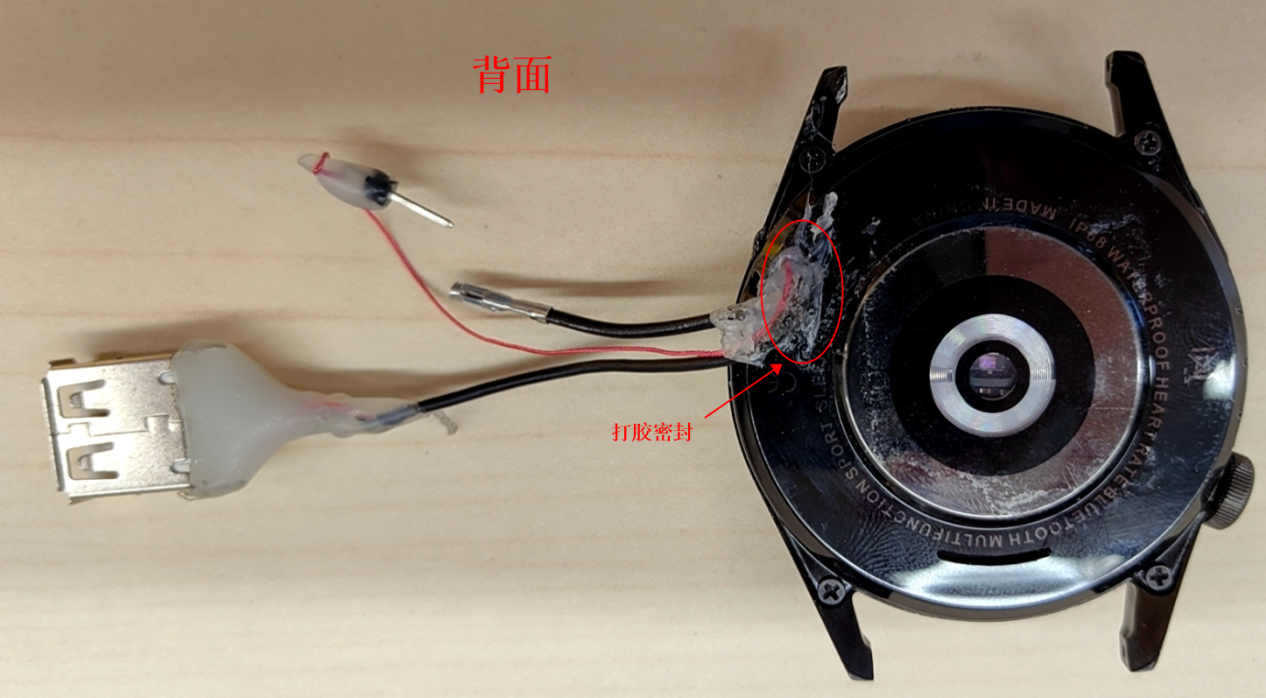

（1）确认样机硬件环境，MIC、喇叭等要打好胶，打胶密封避免漏气，特别是MIC，不打好胶密封可能会有严重的回音问题。（2））整机也要密封好，避免漏气。（3）从整机背面塑料壳钻取一个小孔，引4根细线出来烧录用，分别是主板VBAT、DM、DP、GND（在线EQ调试时，DM、DP脚作为串口调试接口）；电池不能与主板直接连接（电池要可断电，不断电不能烧录程序），最后用胶密封钻孔。


2、检查DAC输出幅值是否能达到最大。

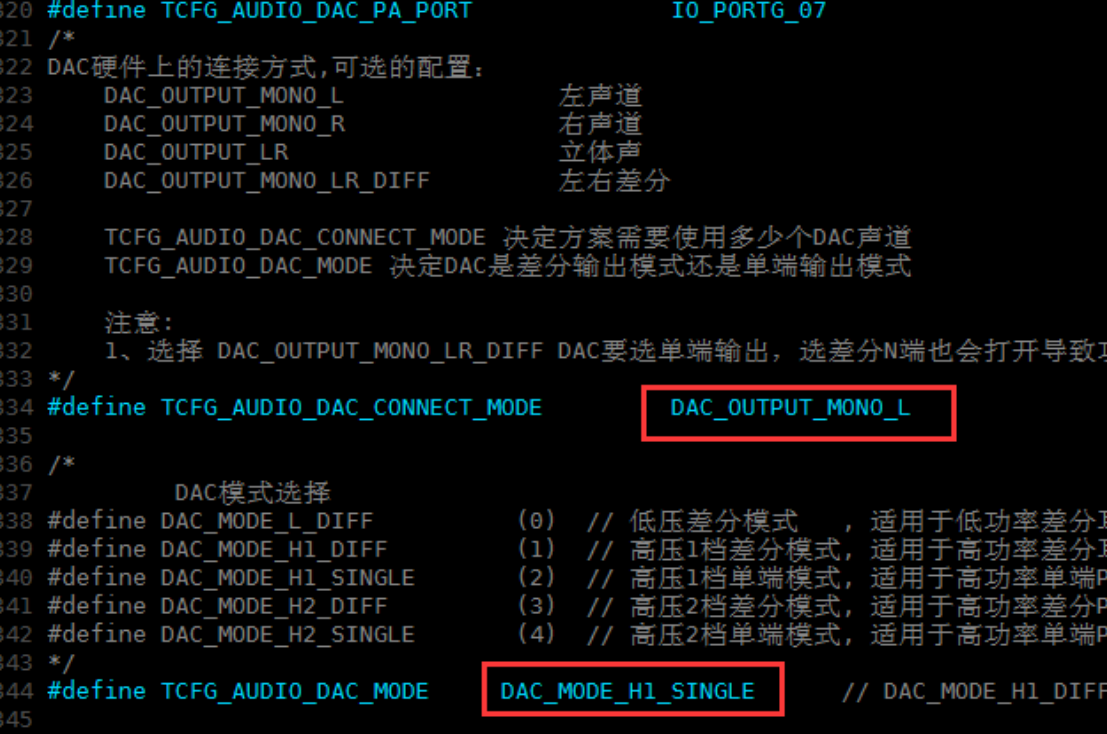

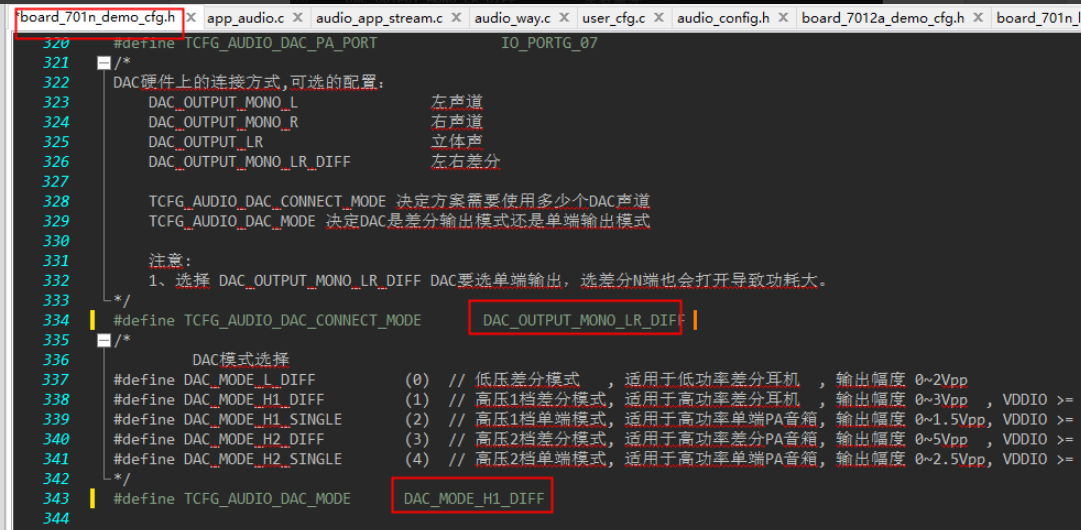

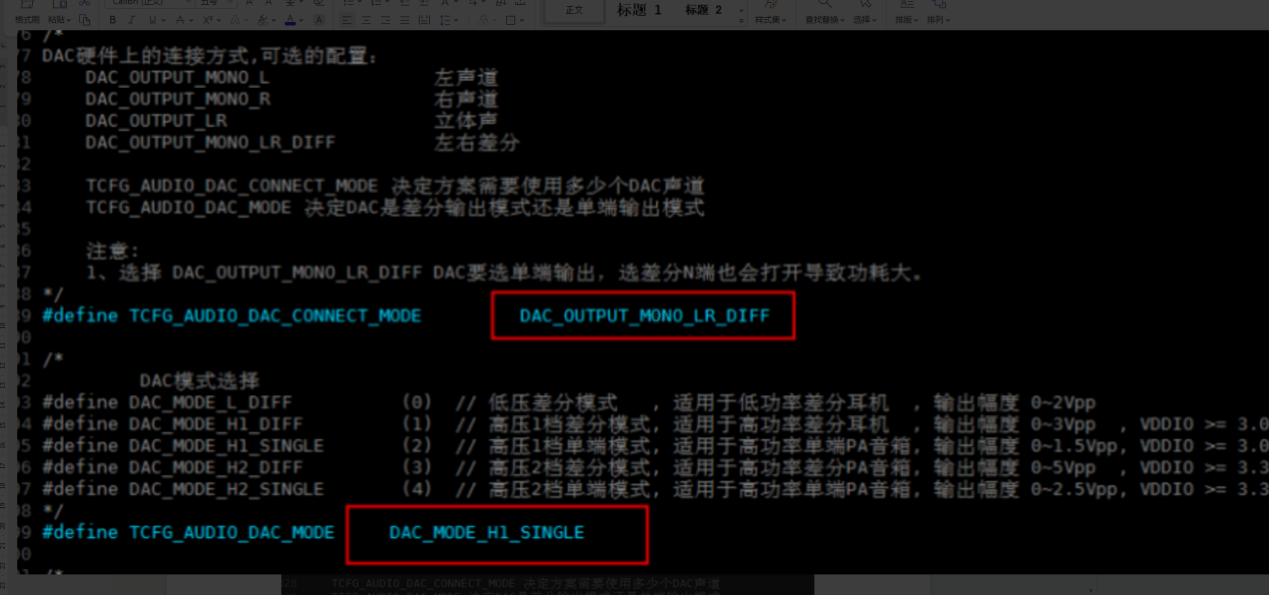

根据 DAC 硬件输出是单端还是差分，软件进行对应配置，JL701_WATCH_SDK的dac配置选择，可以如下修改：
JL7012差分dac配置：

JL7012单端dac配置(一般单端接的是LP或者RP，没有LN/RN的单端接法)：

JL7013差分dac配置：

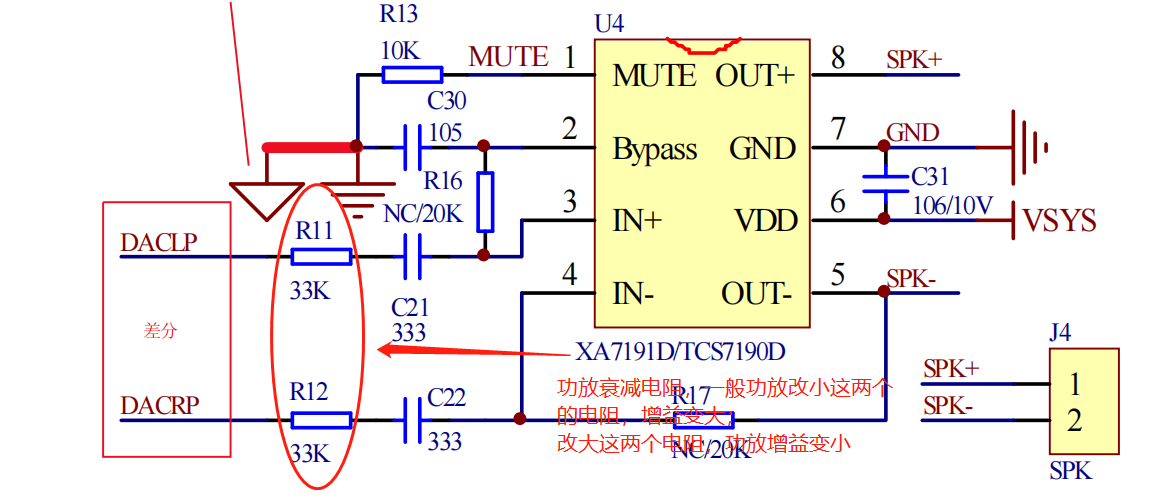

  1. 检查功放和喇叭 一般手表701N的DAC输出幅值最大为1Vrms左右（用默认的EQ曲线情况下、播放1K Hz 0db音频，且DAC配置正确）；如果此时的声音还是比较小，一般不建议直接把EQ调试工具里面的EQ总增益直接过分加大，因为改变EQ总增益实际是改变DAC输出，即功放输入的信号量，过分的加大EQ总增益可能会带来DAC的失真，导致功放输出放大后失真更严重；一般可以增大功放的增益，需要确认硬件的功放增益是否够大，功放增益确认流程：先确认 DAC 最大输出、减小功放衰减电阻、加大功放放大倍数（功放的增益倍数计算需看具体的功放规格书里面的计算公式计算）。

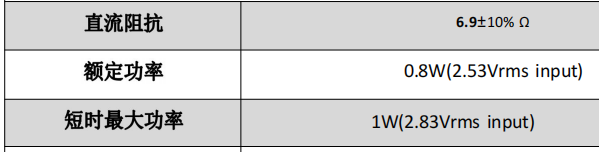

如果确认功放的增益足够大，此时喇叭的声音还是小或者喇叭失真严重，这时需要确认喇叭的功率是否足够；一般手表的喇叭使用的是0.8W左右的喇叭，使用0.5W的喇叭通话的声音会相对小一点，且清晰度会差点；声音太小可以考虑更换大一点功率的喇叭，避免因喇叭功率限制导致声音小。

5、调音过程中常遇到的问题与不同频率处理技巧：
（不同的喇叭、腔体表现出来的效果不一样，经验之谈，仅做参考）
①声音很杂，不清晰，嘶哑？
答：手表的喇叭音腔结构限制，一般的单磁喇叭对低频效果较差，基本低频声音多一点都会导致声音不清晰，一般可以把300Hz之前的频段压制（具体频率看实际效果），可以提高声音清晰度；（一般通话的声音会比播歌的声音的声音小6db左右，国际制定的数字电话机的通信标准是300——3400Hz，人讲话的频率主要集中在500~3KHz，低频段有一点，高频占比较少，因喇叭低频特性较差，故通话的效果会比播歌差一点）

②声音有点发散，不够集中？
答：提高 800-1K 频段；

③声音有点闷、人声不够清晰？
答：低频过多，中频不够。把 250HZ 附近的增益压一下，把 1KHz、3KHz、6KHz 附近的增益抬高，Q 值加大，10K 以后的增益不要压制太多。

④播放某些歌曲，声音听起来很吵？
答：高频过多，把高频的增益压一下，低频也可以尝试轻微压一下。

⑤声音没有层次感，人声和伴奏背景音都混在一起？
答：衰减 200-400Hz 频段，提高 800-1K 频段，8K 以后的频段尽
量不要压制太多；

⑥播放某些低频、高频歌曲，出现杂音、喇叭打边的振动？
答：低频或高频破音，把相应频点的增益降低。

⑦不同频率的声音效果？
答：2～4KHz：可作3dB左右的提升，可增加亮度，过多会变尖锐。这一频段的提升可让人耳听到更为突出的声音，所以在这里做的工作应是各声源之间相互适应性调整，而不是一味地全面提升，这只会使你的音乐听起来没有层次而且尖锐难听。

3KHZ：增加人声的清晰度、钢琴音的力度；

7KHZ：增加打击乐器的声音力度；

5～8KHz：适度提升可增加层次感，可使人声更清晰，吉它更动听。军鼓、镲、小提等都可在此得到声音的美化，但一定要适度，过多会声音刺耳。

10KHZ 以后：增加人声、乐器的明亮度，过大声音会显得很吵。

喉音重： 衰减600Hz~800Hz会使音色得到改善

鼻音重： 衰减60Hz~260Hz，提升1~2.4KHz可以改善音色。

齿音重： 6KHz过高会产生严重齿音。

咳音重： 4KHz过高会产生咳音严重现象（电台频率偏离时的音色）

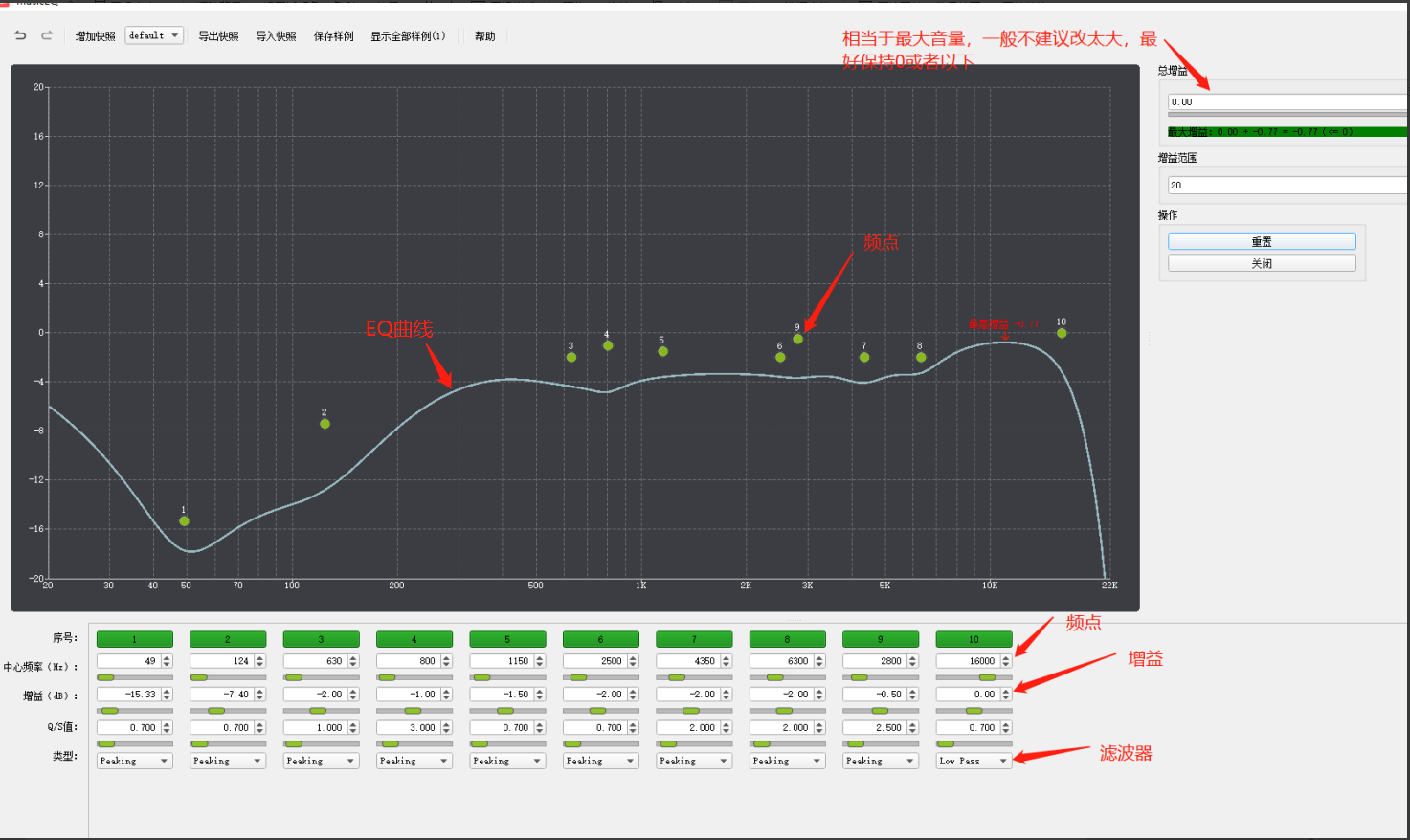

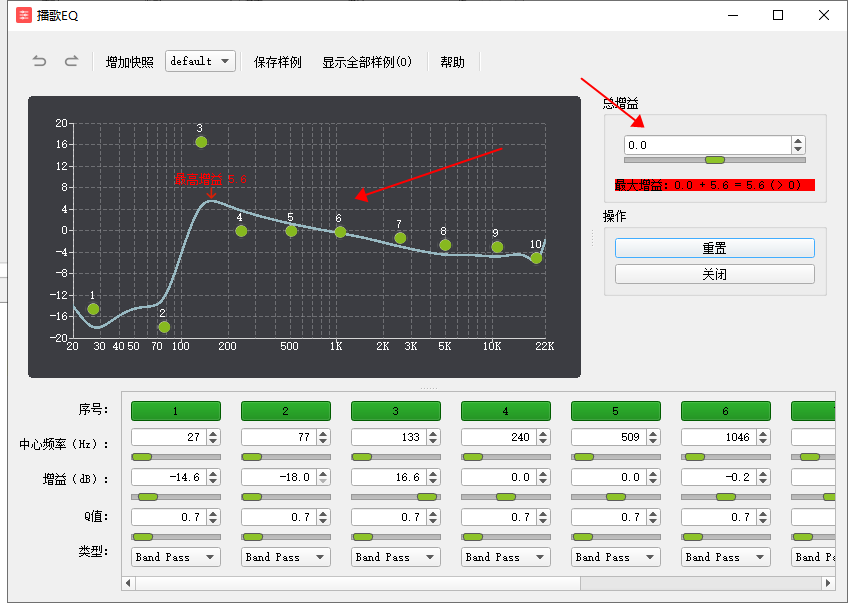

image *实际效果EQ曲线视不同结构、功放、喇叭而定，曲线仅供参考。

PS：EQ调试界面参数说明
中心频率：曲线上不同的序号点对应的频率中心，可调整频率参数对不同的频率声音进行处理。
增益：对该频率点的音频增益或者压制；正数增益，负数压制。
Q值：对不同的频率点音频处理影响的频率范围；Q值越小，影响范围越大；Q值越大，影响范围越小。
类型：可选择不同的滤波器，高通、带通、低通等。

  1. 通话调试及回音压制调试：

  2. 通话时近端样机声音小且声音杂

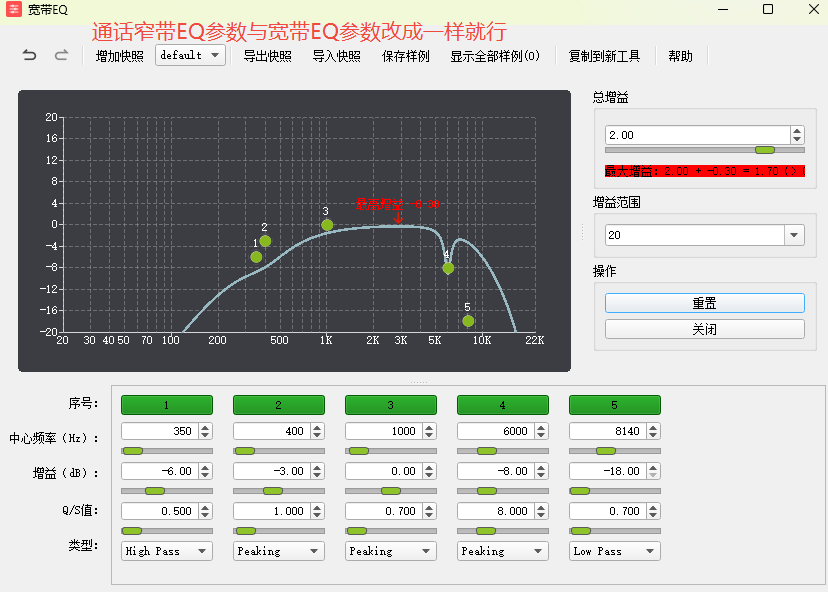

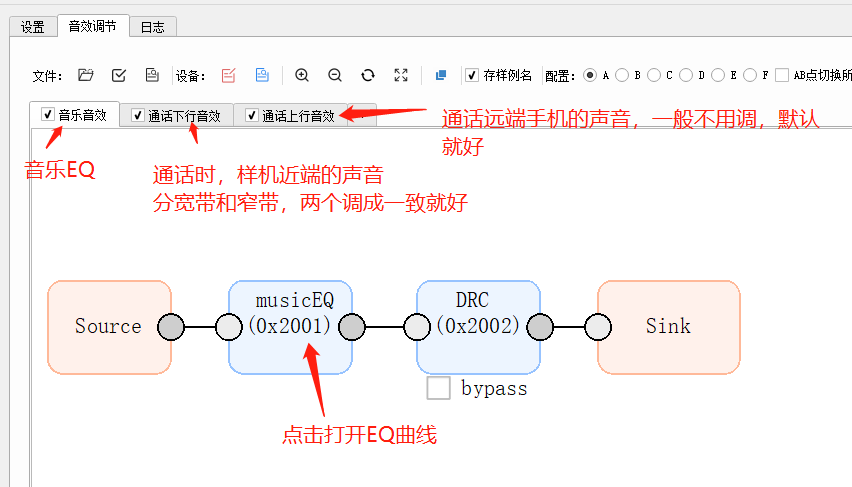

  3. 一般通话的声音会比播歌的声音的声音小6db左右，通话时，讲话的频率主要集中在500~3KHz，低频段有一点，高频占比较少，因喇叭低频特性较差，且编解码失真等因素，需要对低频段压制一下，具体可以参考音乐音效的EQ曲线，适当对不同的频段（比如针对通话低频压制多一点，或者用高通滤波器）进行实际的调整，可以在线调试通话下行EQ边打电话边调。

  4. 可以参考上述章节四EQ调试，调整通话下行音效的EQ，适当对通话总增益：可以在音乐音效EQ总增益的基础上，适当对通话下行音效的EQ总增益增加1--6db的总增益补偿。


*实际效果EQ曲线视不同结构、功放、喇叭而定，曲线仅供参考。

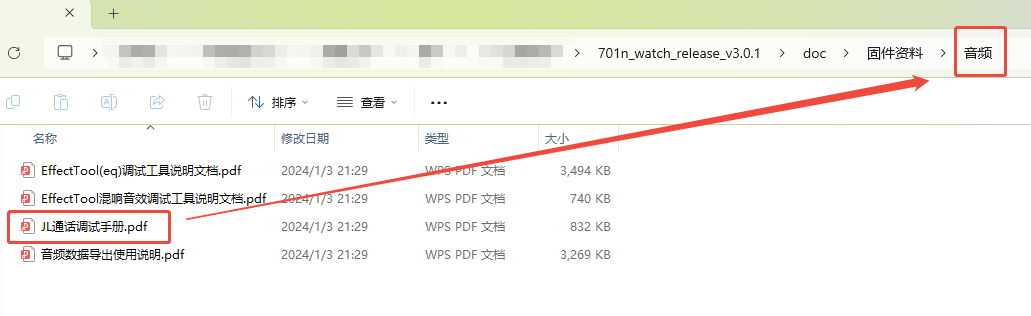

  1. 通话回音压制调试详细可以参考最新版本SDK文件目录下的音频文档----->JL通话调试手册；里面有详细的调试说明。 image

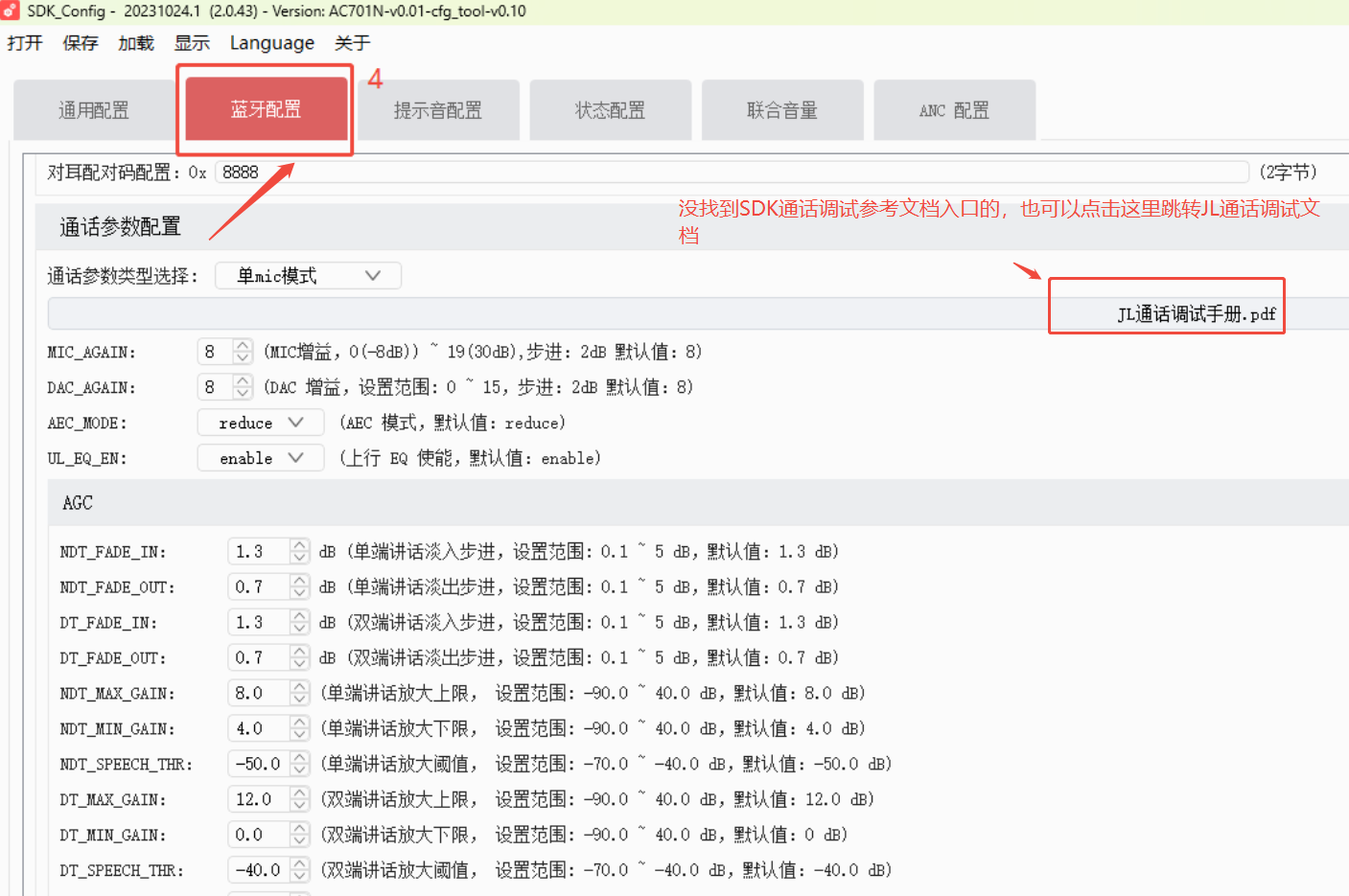

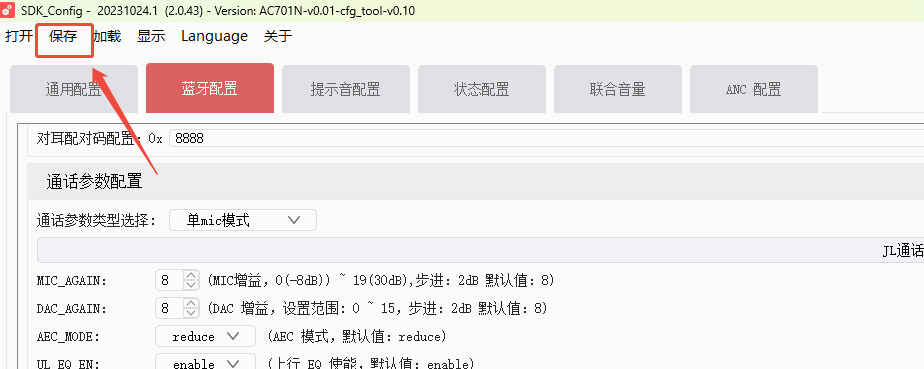

通话回音调试的各项参数需要在“AC701N_配置工具入口”工具里面的蓝牙配置下进行：


调整好参数后，需要先点击保存，然后再重新编译下载程序进样机，并实际听通话回音的效果（注意：通话回音调试没有在线调试功能）

3、由于不同的远端手机送过来的声音大小会有比较大的差异，送过来的声音太大容易导致近端的喇叭输出的声音太大产生破音？
可以加入DRC模块进行限幅处理： HYPERLINK "https://kdocs.cn/l/cgsRCc0Q1b1M" https://kdocs.cn/l/cgsRCc0Q1b1M

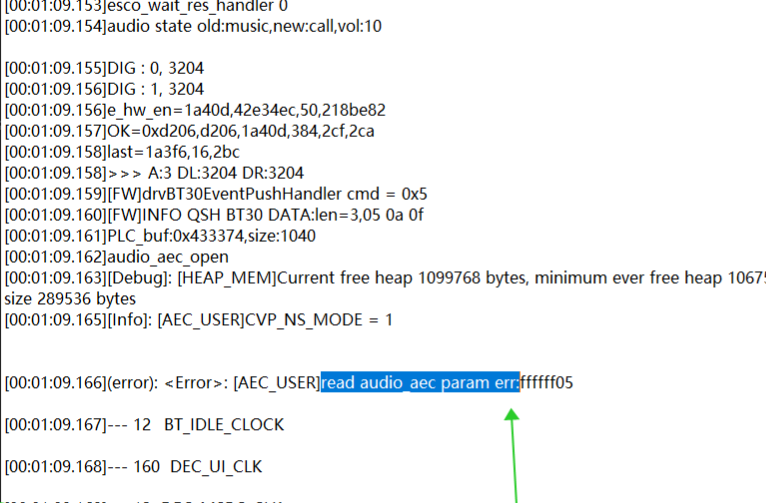

4、调试通话的过程中，配置工具文件参数不生效，打印LOG报错，调节AEC无效果？

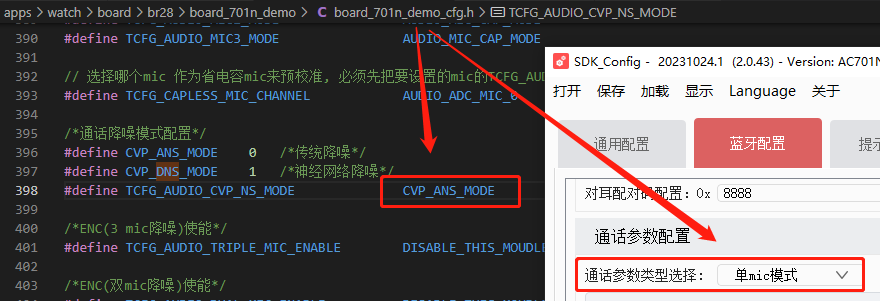

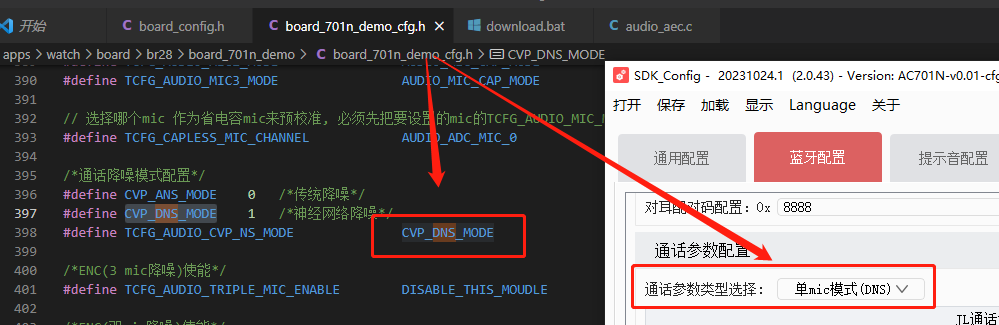

如果样机只有一个麦克风，需要检查一下代码里面通话降噪的模式是不是CVP_DNS_MODE，如果是，则需要在配置工具里面把通话参数类型选择为对应的单mic模式（DNS）；如果代码里面通话降噪的模式是CVP_ANS_MODE ，则保持默认选择对应的单mic模式就行。
