707 LVGL8最小GPU系统实现

📎 原始文档：https://www.kdocs.cn/l/cmKTNLUADv8K 707 LVGL8最小GPU系统实现

前言

本文档描述了LVGL8的补丁更新和使用说明，包括基础触摸和显示，文字和图片显示等功能。支持基本绘制功能和复杂绘图功能，支持2.5D变换、JLANI动画模块（使用PSRAM）。

为了方便代码更新：后续的707 lvgl watch sdk 版本使用git 管理，默认使用aliyun，这里会定期更新修复bug 补丁和发布，请定时查收和验证，首先需要先注册阿里云和申请加入方可访问克隆下载代码，如下为新连接：
https://account-devops.aliyun.com/account/invite?sign=d9f460060cc5237cdc14f2532ae6b0a5&next_url=https%3A%2F%2Fcodeup.aliyun.com%3Forg_id%3D69143f1be6c3e0425dbdae2b
已加入组织可通过云效链接进入获取代码：云效 Codeup · 组织级代码管理平台

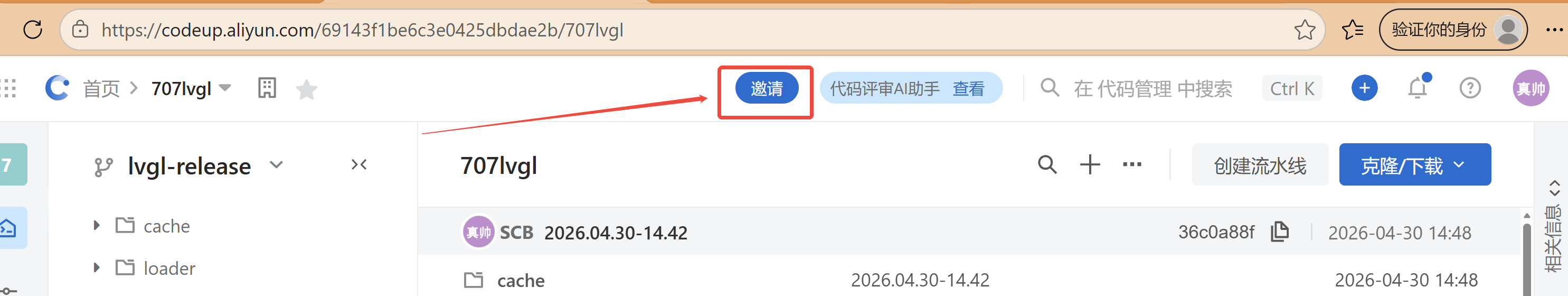

内部管理员邀请客户操作：
点击云效 Codeup · 组织级代码管理平台登录，选707lvgl项目，点击邀请按钮，更新最新的邀请链接到本文档上，有效期2天。

707LVGL彩屏充电宝版本更新（正式分支：lvgl-powerbank）新国标充电宝.otl

707-powerbank-sz-lvgl-powerbank-project-2026.07.24

升级SDK到707v200patch272版本
从彩屏仓项目同步了一些共性改动
目前具备基本的按键响应、灭屏低功耗、简单UI显示(尚未从充电IC取数据，后续会安排对UI的进一步重构优化，目前仅作开发参考)、SW6306的IIC协议以及数据打印、基本APP协议

707-powerbank-sz-lvgl-powerbank-project-2026.07.21

更新PowerBank协议，优化power_bank_det.c文件写法，可以正常连接APP

707-powerbank-sz-lvgl-powerbank-project-2026.07.09

基于707彩屏充电宝开发板对lvgl-release做基础适配

彩屏耳机仓LVGL（JL-Guibuilder）版本更新（正式分支：lvgl-chargebox）707lvgl(Flash-2MByte)彩屏仓开发入门指导.otl

707-chargebox-sz-lvgl-release-project-2026.05.09-19.29

2M彩屏仓sdk大版本更新到707v200patch2.7.1
整理部分文件封库逻辑
整理近期优化改动（卡片页面滑动优化、文字默认2BP等等）

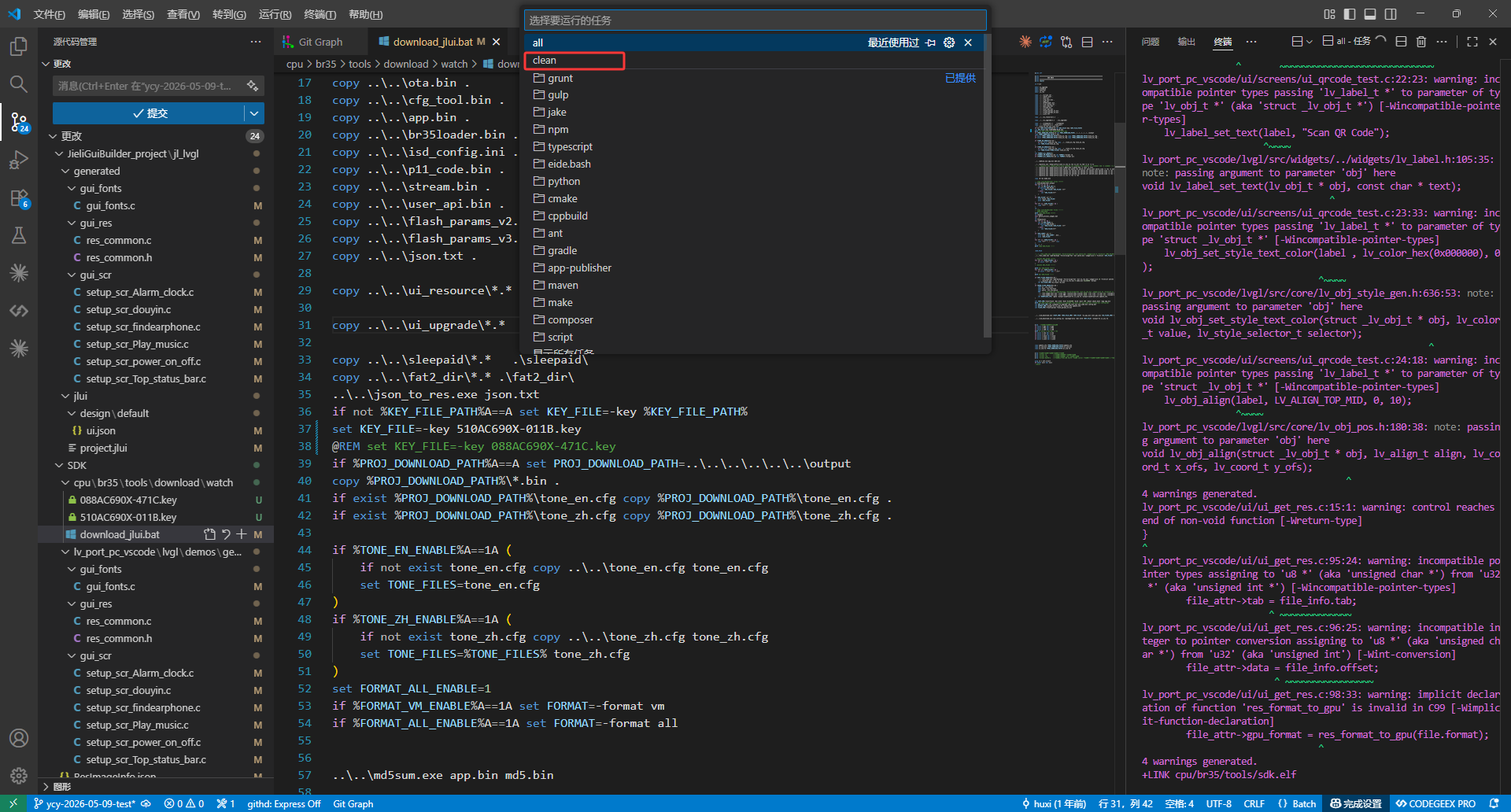

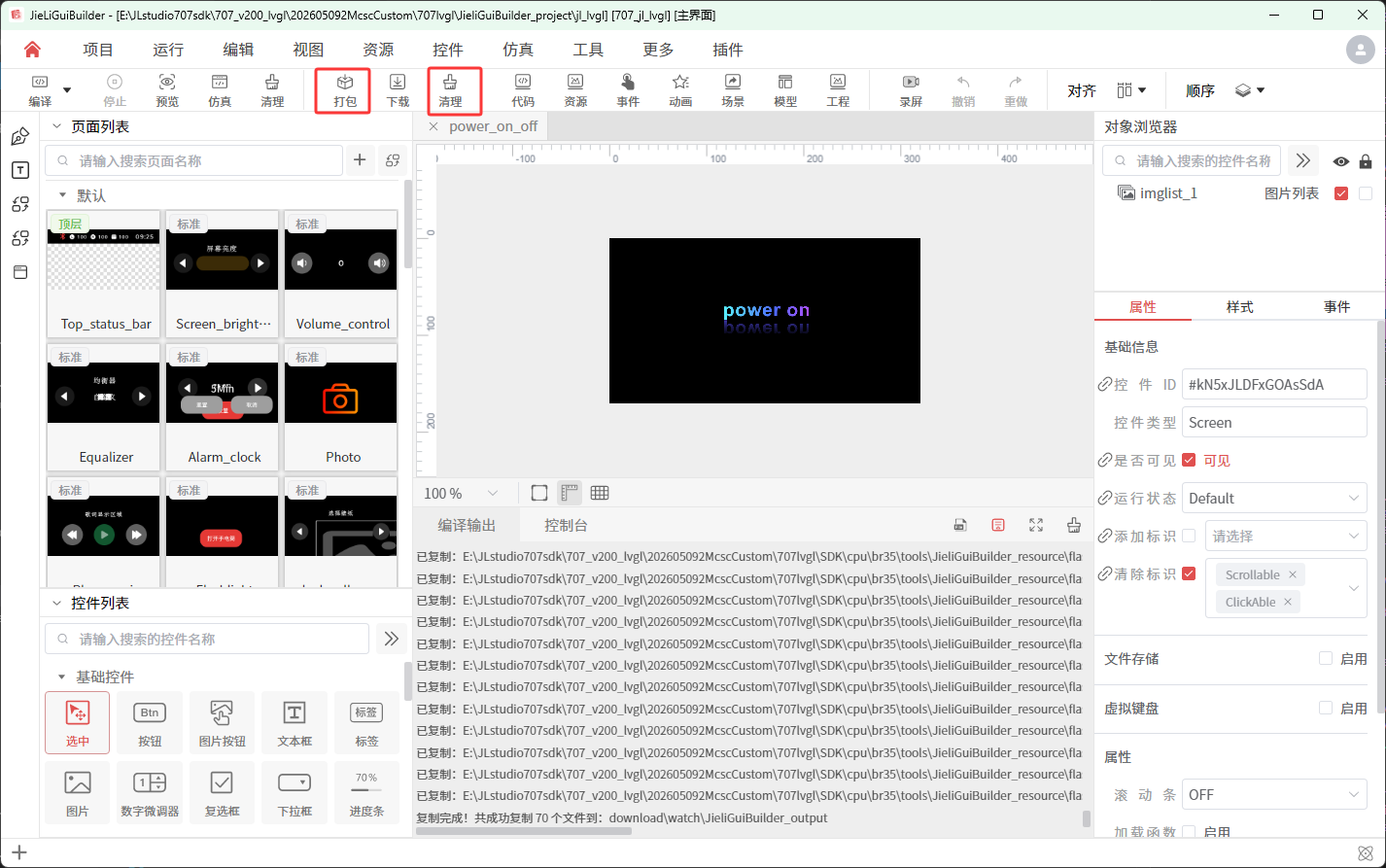

为确保首次clone下来能正常编译烧录，请在GuiBuilder工具点击清理后再次打包，并且在vscode运行clean任务后再进行编译。
在使用jlstudio更新sdk版本时，请注意不要修改lvgl_v8.a 该库更新由深圳办事处维护。

WATCH标准（第三方工具）版本更新（正式分支：lvgl-release）

707-watch-stander-sz-lvgl-release-project-2026.04.30-14.42

升级到2.7.1版本
修复L1格式zalloc与psram模式冲突
添加页面跳转特效DEMO，支持跟手和非跟手模式
修复原生bin和jl bin冲突

707-watch-stander-sz-lvgl-release-project-2026.04.07-18.47

1.修复psram内存泄漏
2.添加完整表盘与页面滑动DEMO

707-watch-stander-sz-lvgl-release-project-2026.04.07-17.09

添加页面框架DEMO watch_c_slide_demo

707-watch-stander-sz-lvgl-release-project-2026.04.02-19.40

解决lv阻塞bt问题以及ani不刷新问题
添加TTF矢量字体功能（要开PSRAM）
添加LUA5.3+市场表盘DEMO，参考LVGL表盘-beta版.otl（建议带PSRAM，仅是开源示例，不强制要求使用）
添加imgfont单独支持图片文字，仅支持图片显示，不支持混合显示
JL资源添加P:盘符兼容
添加图片视频记录字符串路径（lv_img_t->filename）
取消lv_jlres接口使用
修复全局OPA渐变闪烁
添加PC端模拟lvgl，参考LVGL表盘-beta版.otl（仅是开源示例，不强制要求使用）
添加进出休眠控制avi、jpg、ani的自动加载释放

707-watch-stander-sz-lvgl-release-project-2026.01.28-14.36

修复无声avi的播放问题

707-watch-stander-sz-lvgl-release-project-2026.01.28-12.20

avi添加支持音频

707-watch-stander-sz-lvgl-release-project-2026.01.23-17.08

增加休眠控制测试LVGL_SLEEP_TEST
添加ani_play_ctrl视频播放控制接口

707-watch-stander-sz-lvgl-release-project-2026.01.21-09.45

优化长文本帧率
优化切换PSRAM内存占用大问题

707-watch-stander-sz-lvgl-release-project-2025.12.11-20.20

添加外部字库

707-watch-stander-sz-lvgl-release-project-2025.11.27-14.31

升级SDK到2.5.0补丁
停止跟踪部分文件

707-watch-stander-sz-lvgl-release-project-11.25-19.30

修复GB2312编码编译问题
修复绘图闪烁问题
增加编译自动打包资源
不推屏加延时挂起避免阻塞

707-watch-stander-sz-lvgl-release-project-11.21-16.17

添加支持nand、sd res资源解析
修复ani库编译内存申请错误问题
修复视频切换内存泄露
修复切换同名视频线程冲突死机
视频资源错误文件跳过
增加矩形填充变换

707-watch-stander-sz-lvgl-release-project-1117

增加支持obj变换，即lv_obj_set_style_transform_xxx接口支持
修复gpu库不兼容开psram问题
改2bpp降低文字内存消耗
修复圆环出现裂痕问题

707-watch-stander-sz-lvgl-release-project-1016

707-watch-stander-sz-lvgl-release-project-1016.zip

新增加控件变换实现
新增资源压缩打包工具与解析
开放GPU任务链配置
合并添加INDEXED_1BIT
临时关闭AVI音频
添加画线
添加二维码显示示例
A1\2\4不转tile方式

707-watch-stander-sz-lvgl-release-project-0928

707-watch-stander-sz-lvgl-release-project-0928.7z
- 新增加 2.5D 实现 - 新增加 jpeg 图片显示 - 新增加 arc复杂绘图 - 新增加res打包,id方式访问 - 优化 lru 缓存问题 - 优化avi、ani格式资源 - 优化7074+nandflash 支持

707-watch-stander-sz-lvgl-release-project-0915（2025.9.19）

1.修复编译问题

707-watch-stander-sz-lvgl-release-project-0904（2025.9.4）：

合并到最新的标准版手表SDK，并附带可视化工具的git信息
新增支持ani视频（360x360平均15FPS不含音频，必须要psram）
新增支持avi视频（466x466极限30FPS带音频，超过240*240建议用psram，sram内存非常紧张）
部分复杂绘图补充（部分复杂圆角绘制回退到软件渲染）
增加lvgl 内存池psram支持
补充色块填充

视频播放调用规则如下，avi、ani共用接口

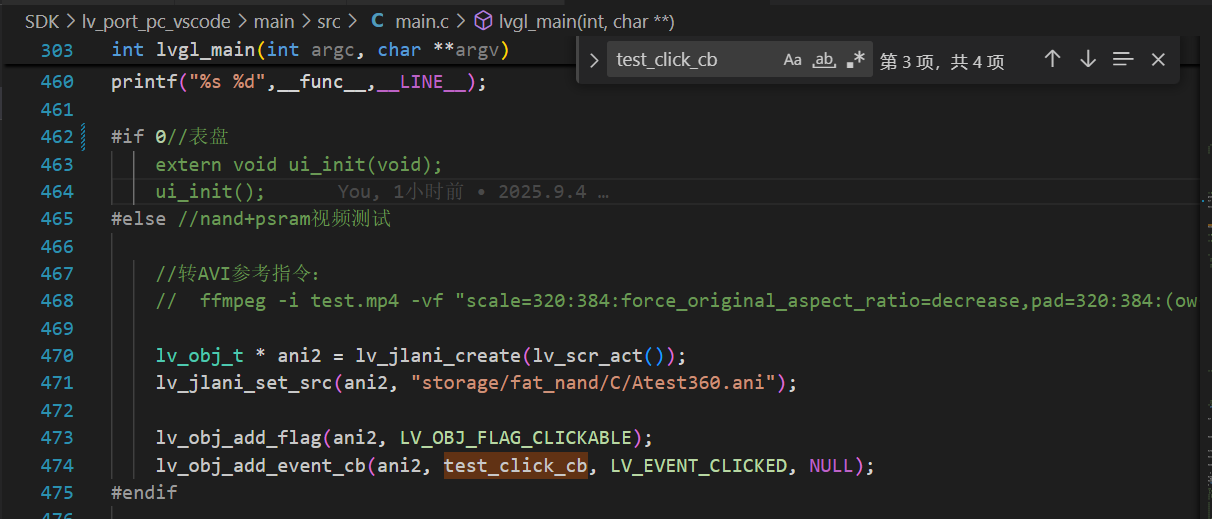

AVI转换指令参考：
ffmpeg -i test.mp4 -vf "scale=320:384:force_original_aspect_ratio=decrease,pad=320:384:(ow-iw)/2:(oh-ih)/2,fps=23" -c:v mjpeg -q:v 8 -c:a pcm_s16le -ar 16000 -ac 1 -f avi Atest.avi
AVI视频播放功能开发说明.otl

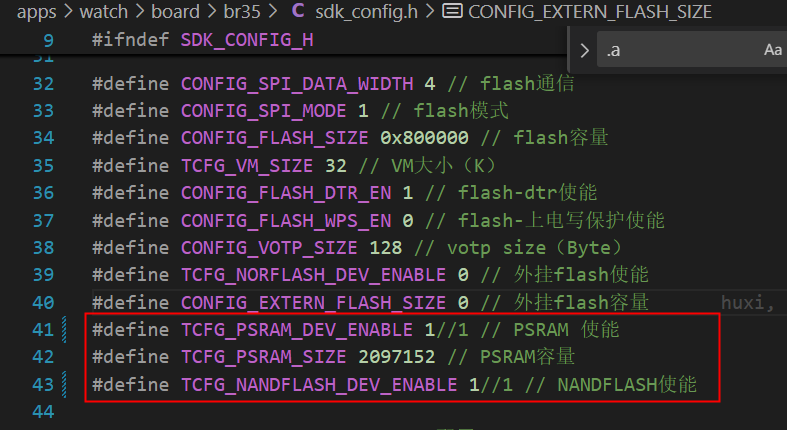

7074A7S+nandflash配置：

lite_SDK DEMO(lite版本后续不再更新)

~~关psram版本：707_watch_lite_sdk_add_lvgl8_demo_release_20250805_101358-lvgl.zip （）~~

SDK下载开发板常见报错处理方法：

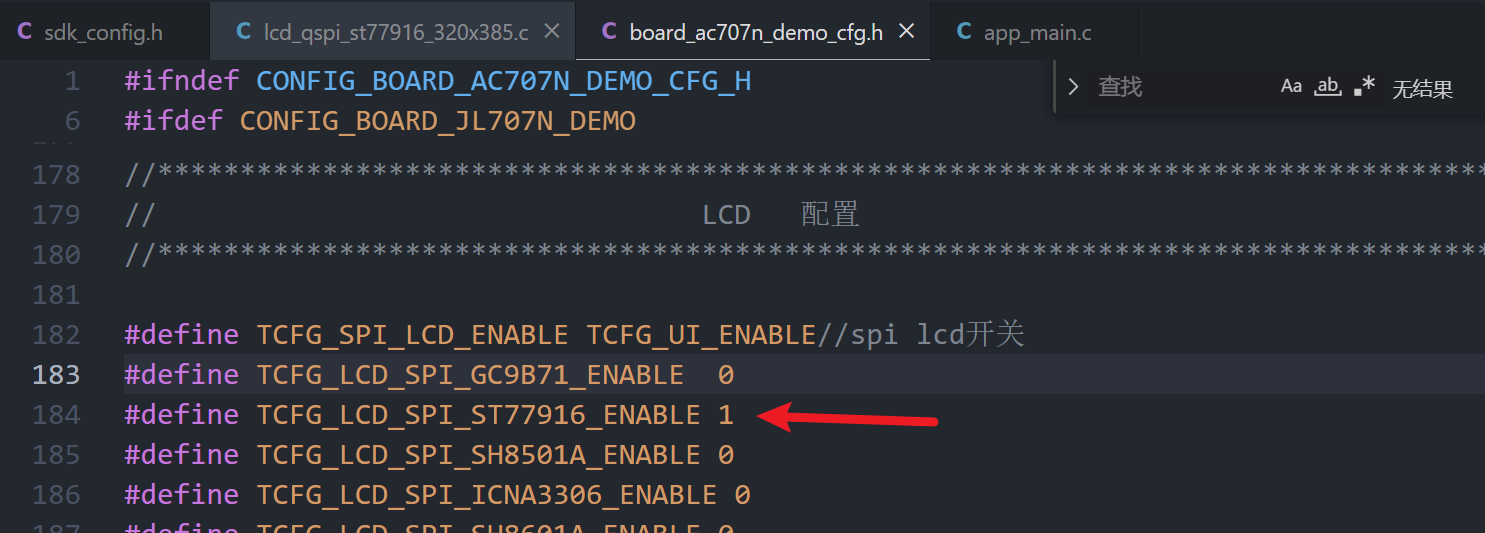

1.若显示不正常：请根据开发板屏幕型号更换正确的屏幕驱动，如TCFG_LCD_SPI_ST77916_ENABLE或TCFG_LCD_SPI_GC9B71_ENABLE

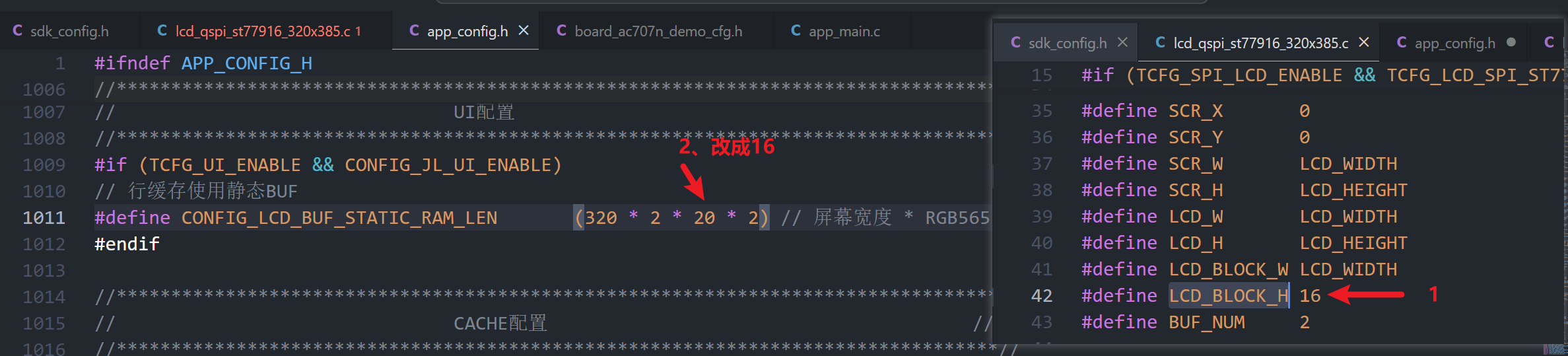

2.若ASSERT-FAILD: buf_len == use_len错误：请修改LCD_BLOCK_H与CONFIG_LCD_BUF_STATIC_RAM_LEN配置一致

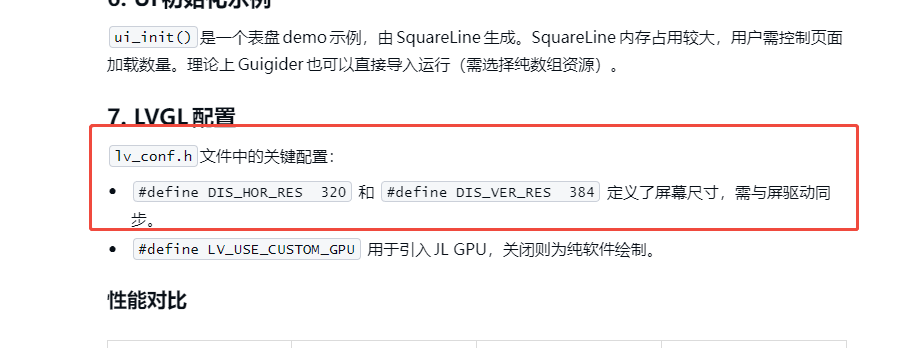

3.若报错：ASSERT-FAILD: rect->left + rect->width<=this->led w left:0 width:320 led w:240 rets:c0189de，为lvgl框架的分辨率与屏幕驱动分辨率不一致，请按照以下修改.

4.使用ani高压缩动画必需使用带psram的芯片，如7074A7S

LVGL官方资源

LVGL官方网站: https://lvgl.io/
LVGL GitHub仓库: https://github.com/lvgl/lvgl
LVGL文档: https://docs.lvgl.io/
PC模拟器仓库: https://github.com/lvgl/lv_port_pc_simulator

开发板环境配置确认屏幕是不是77916，不是的话要更换屏幕驱动
开发版区别：
7070顶板：要将TCFG_7074_EX_NORFLASH_CONFIG置为0
7074顶板：要将TCFG_7074_EX_NORFLASH_CONFIG置为1（git默认）
LVGL入口搜索关键词：
NEW_LVGL_V8_DEMO
LVGL的入口位于 app_main.c文件中，具体路径为：apps/watch/app_main.c 。该文件包含以下关键内容：

GPU启动
LVGL线程入口
推屏处理触摸坐标获取功能由 cst816d.c文件实现，路径为：apps/common/device/touch_panel/cst816d/cst816d.c。

Flash资源划分搜索关键词：
NEW_LVGL_V8_DEMO
Flash资源的代码划分区域定义在 board_ac707n_demo_cfg.h文件中，路径为：apps/watch/board/br35/board_ac707n_demo/board_ac707n_demo_cfg.h。
编译与资源占用当前开启的LVGL demo和example编译后，代码总占用约2.5M。用户可以根据需求关闭部分功能以减少资源占用。
VSCode模拟器工程 lv_port_pc_vscode文件夹是一个可以在VSCode环境中运行的LVGL模拟器工程，依赖CMake和SDL。具体安装依赖库的方法请参考官方 lv_port_pc_vscode GitHub仓库。初次编译时，请清除 build文件夹以避免报错。 https://github.com/lvgl/lv_port_pc_simulator
LVGL源码与示例所有LVGL源码和示例位于 lv_port_pc_vscode文件夹中。
UI初始化示例 ui_init()是一个表盘demo示例，由SquareLine生成。SquareLine内存占用较大，用户需控制页面加载数量。理论上Guigider也可以直接导入运行（需选择纯数组资源）。
LVGL配置 lv_conf.h文件中的关键配置：

#define DIS_HOR_RES 320 和 #define DIS_VER_RES 384 定义了屏幕尺寸，需与屏驱动同步。
#define LV_USE_CUSTOM_GPU 用于引入JL GPU，关闭则为纯软件绘制。

性能对比

页面类型	软件渲染 (FPS/内存)	硬件加速 (FPS/内存)	性能提升
模拟钟表	22FPS / 77K	41FPS / 77K	+86%
数字钟表	27FPS / 77K	41FPS / 71K	+52%
天气动画	24FPS / 81K	41FPS / 75K	+71%
天气列表	26FPS / 66K	41FPS / 58K	+58%
电话页	25FPS / 78K	41FPS / 75K	+64%

JLANI动画模块 LV_USE_JLANI是JL高压缩视频格式，需同时开启 LV_USE_CUSTOM_GPU。相关库位于 lib_gpu文件夹中。

使用方法

参考 jlani.h文件，类似于 lv_gif的使用方法：

lv_obj_t * ani = lv_jlani_create(ui_watch_digital);
lv_jlani_set_src(ani, "mnt/sdfile/EXT_RESERVED/RESFS/che.ani");

完整JLANI动画示例

/**
 * 创建并显示JLANI动画
 */
void create_jlani_animation(lv_obj_t *parent)
{
    // 创建JLANI对象
    lv_obj_t *ani = lv_jlani_create(parent);

    // 设置对象大小和位置
    lv_obj_set_size(ani, 200, 200);
    lv_obj_align(ani, LV_ALIGN_CENTER, 0, 0);

    // 加载ANI文件
    lv_jlani_set_src(ani, "mnt/sdfile/EXT_RESERVED/RESFS/animation.ani");

    // 设置动画循环播放
    lv_obj_add_flag(ani, LV_OBJ_FLAG_CLICKABLE);

    // 添加事件处理
    lv_obj_add_event_cb(ani, jlani_event_cb, LV_EVENT_CLICKED, NULL);
}

/**
 * JLANI事件回调函数
 */
static void jlani_event_cb(lv_event_t *e)
{
    lv_obj_t *obj = lv_event_get_target(e);
    lv_event_code_t code = lv_event_get_code(e);

    if (code == LV_EVENT_CLICKED) {
        // 点击时重新开始动画
        lv_jlani_restart(obj);
    }
}

JLANI文件格式说明

ANI文件是一种高压缩比的动画格式，具有以下特点：

高压缩率，比GIF小3-5倍
支持循环播放设置可以使用JL提供的转换工具将GIF、APNG或视频文件转换为ANI格式。

ANI工具使用说明
程序使用方式

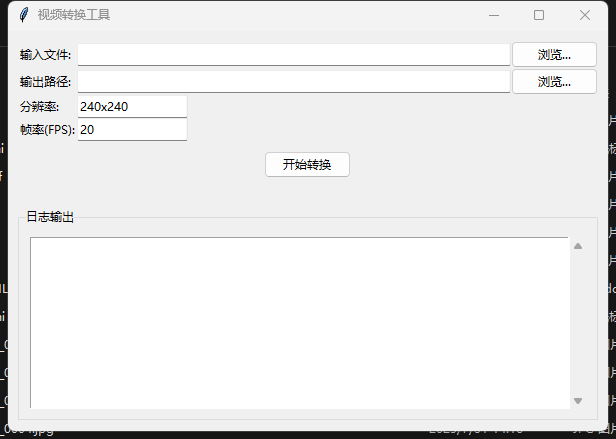

方式一：双击运行（GUI模式）

直接双击 move_pic_converter.exe 启动图形界面，可以：

选择输入文件
设置输出路径
调整分辨率和帧率
查看转换日志

方式二：命令行模式

使用命令行参数运行程序，支持以下参数：

.\move_pic_converter.exe -h  # 查看帮助信息
.\move_pic_converter.exe -i input.mp4 -o output --size 240x240 --fps 20  # 完整示例

参数说明：

-i, --input：输入文件路径（必需）
-o, --output：输出文件路径（可选）
--size：输出分辨率（默认：240x240）
--fps：输出帧率（默认：20）

PS E:\Release> .\move_pic_converter.exe -h
usage: move_pic_converter.exe [-h] -i INPUT [-o OUTPUT] [--size SIZE] [--fps FPS]

动图转换打包工具 - 完整的动图处理解决方案

功能说明:
1. 将输入动图转换为指定格式和分辨率
2. 自动生成动图索引文件
3. 将动图和索引打包为单个.ani文件

注意事项:
- 输入文件必须存在且可访问
- 如果目标文件已存在将被覆盖

options:
  -h, --help            show this help message and exit
  -i INPUT, --input INPUT
                        输入动图文件路径（必需参数）
  -o OUTPUT, --output OUTPUT
                        输出文件路径（可选参数）
  --size SIZE           输出动图分辨率（默认: 240x240）
  --fps FPS             输出动图帧率（默认: 20）

注意事项

推荐的分辨率和帧率组合：
- 240x240 @20FPS（标准模式）
- 320x240 @20FPS（宽屏模式）
- 320x384 @15FPS（竖屏模式）
- 360x360 @15FPS（圆屏模式带圆形遮罩）

GPU相关配置
GPU初始化完整示例

/**
 * 初始化GPU和LVGL显示系统
 */
void init_gpu_and_display(void)
{
    // 初始化GPU
    szjl_gpu_init();

    // 配置GPU缓存
    // 参数1: 总缓冲大小 (12KB)
    // 参数2: 每个字的平均大小 (128字节)
    szjl_set_gpu_cache(12*1024, 128);

    // 初始化LVGL
    lv_init();

    // 初始化显示缓冲区
    // 注意: 传入NULL参数让GPU管理内存
    static lv_disp_draw_buf_t disp_buf;
    lv_disp_draw_buf_init(&disp_buf, NULL, NULL, DIS_HOR_RES * DIS_VER_RES);

    // 初始化显示驱动
    static lv_disp_drv_t disp_drv;
    lv_disp_drv_init(&disp_drv);

    // 配置显示驱动参数
    disp_drv.draw_buf = &disp_buf;
    disp_drv.flush_cb = szjl_gpu_disp_flush;  // 使用GPU推屏接口
    disp_drv.hor_res = DIS_HOR_RES;
    disp_drv.ver_res = DIS_VER_RES;
    disp_drv.full_refresh = 0;  // 使用局部刷新

    // 注册显示设备
    lv_disp_t *disp = lv_disp_drv_register(&disp_drv);

    // 设置默认屏幕
    lv_disp_set_default(disp);
}

文字缓冲大小

extern void szjl_set_gpu_cache(int f, int a);
szjl_set_gpu_cache(12*1024, 128);

第一个参数是总缓冲大小。
第二个参数是每个字的平均大小（长 * 宽 * bpp / 8）。

GPU推屏接口

extern void szjl_gpu_disp_flush(lv_disp_drv_t * disp_drv, const lv_area_t * area, lv_color_t * color_p);
szjl_gpu_disp_flush(disp_drv, area, color_p);

最终通过 lv_send_task_to_gpu（上层可见）传送。
4. 分块内存管理

lv_disp_draw_buf_init(&disp_buf1, NULL, NULL, DIS_HOR_RES * DIS_VER_RES);

分块内存由GPU管理，即屏驱动的分块高度配置 LCD_BLOCK_H，不使用原生LVGL缓冲。
12. GPU移植直接移植 LV_USE_CUSTOM_GPU包含的内容以及 lib_gpu中的 .a库。

GPU移植步骤详解
配置LVGL
- 在 lv_conf.h中启用自定义GPU：

#define LV_USE_CUSTOM_GPU 1

- 如需使用JLANI动画，同时启用：

#define LV_USE_JLANI 1

添加GPU库文件
- 将 lib_gpu文件夹中的 .a库文件添加到项目中
- 根据目标平台选择对应的库文件
修改显示驱动
- 使用GPU推屏接口替换原有的刷新回调：

disp_drv.flush_cb = szjl_gpu_disp_flush;

初始化GPU
- 在LVGL初始化前调用GPU初始化函数：

szjl_gpu_init();

- 配置GPU缓存：

szjl_set_gpu_cache(12*1024, 128);

配置显示缓冲区
- 使用GPU管理的分块内存：

lv_disp_draw_buf_init(&disp_buf, NULL, NULL, DIS_HOR_RES * DIS_VER_RES);

移植注意事项

GPU库与特定硬件平台相关，确保选择正确的库文件
根据实际屏幕分辨率调整 DIS_HOR_RES和 DIS_VER_RES
根据系统内存情况调整GPU缓存大小直接移植 LV_USE_CUSTOM_GPU包含的内容以及 lib_gpu中的 .a库。

正在进行的功能完善
矩形填充
复杂绘图
位图压缩
JPEG支持
MJPEG支持
功能开发路线图

功能	状态	说明
矩形填充	开发中	支持纯色和渐变填充
复杂绘图	规划中	包括圆角、圆形、弧线等
位图压缩	开发中	支持RLE和自定义压缩算法
JPEG支持	规划中	硬件加速JPEG解码
MJPEG支持	规划中	视频播放支持

总结本文档提供了LVGL8最小GPU系统实现的关键信息，包括入口、触摸、Flash资源划分、性能对比、JLANI动画模块和GPU配置等。用户可根据需求调整配置，并参考示例代码进行开发。
关键性能指标

渲染速度：GPU加速后平均提升60-70%

适用场景

资源受限的嵌入式设备
需要流畅UI体验的可穿戴设备
电池供电的便携设备

参考资源

技术支持
如有问题，请联系杰理技术支持团队：
本文档提供了LVGL8最小GPU系统实现的关键信息，包括入口、触摸、Flash资源划分、性能对比、JLANI动画模块和GPU配置等。用户可根据需求调整配置，并参考示例代码进行开发。
