SPI NAND FLASH 参考设计资料

📎 原始文档：https://www.kdocs.cn/l/cgqsW3oPABuv SPI NAND FLASH 参考设计资料

  1. 选型要求 1.1 必须选用自带坏块管理的SPI NAND FLASH。
    1.2 选用3.3V供电型号。

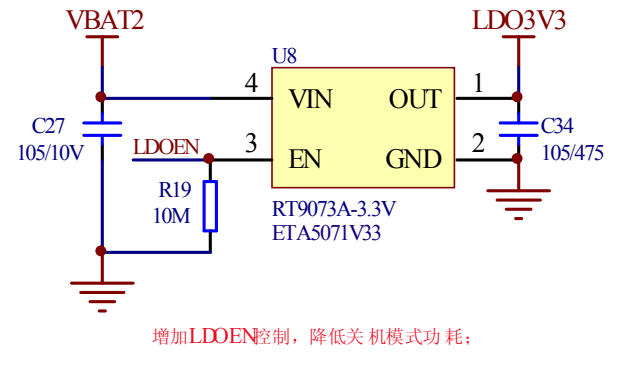

  2. 电源设计要求 2.1 由于SPI NAND FLASH对于电源的纹波要求比较高，不可以使用主控的IOVDD3.3V直接供电，要使用单独的外置LDO供电。

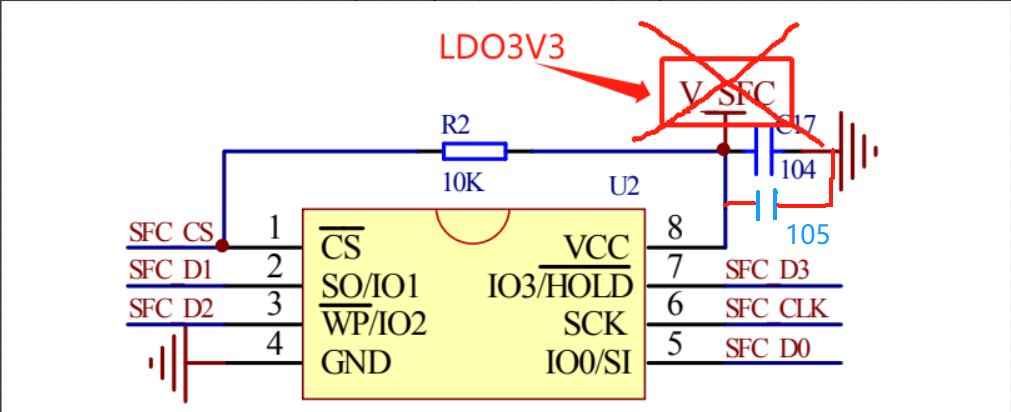

    image 由于SPI NAND FLASH工作起来纹波比较大（实测达到300mV），需要使用组合电容：105+104。layout时候104电容比105电容更加靠近8脚放置。

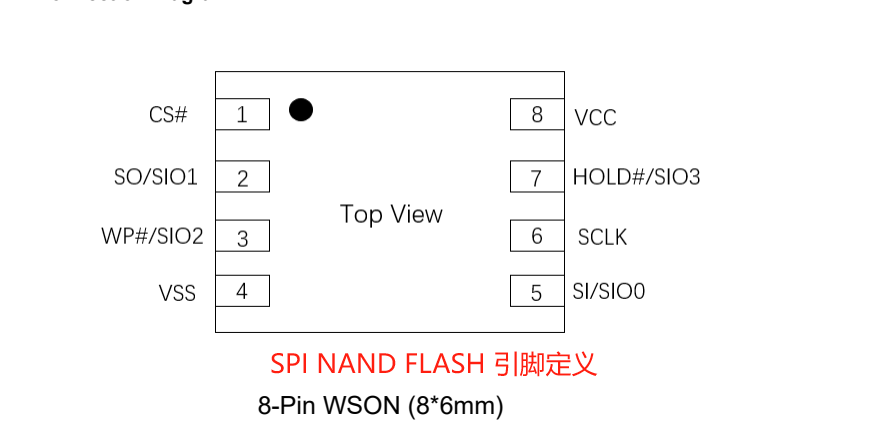

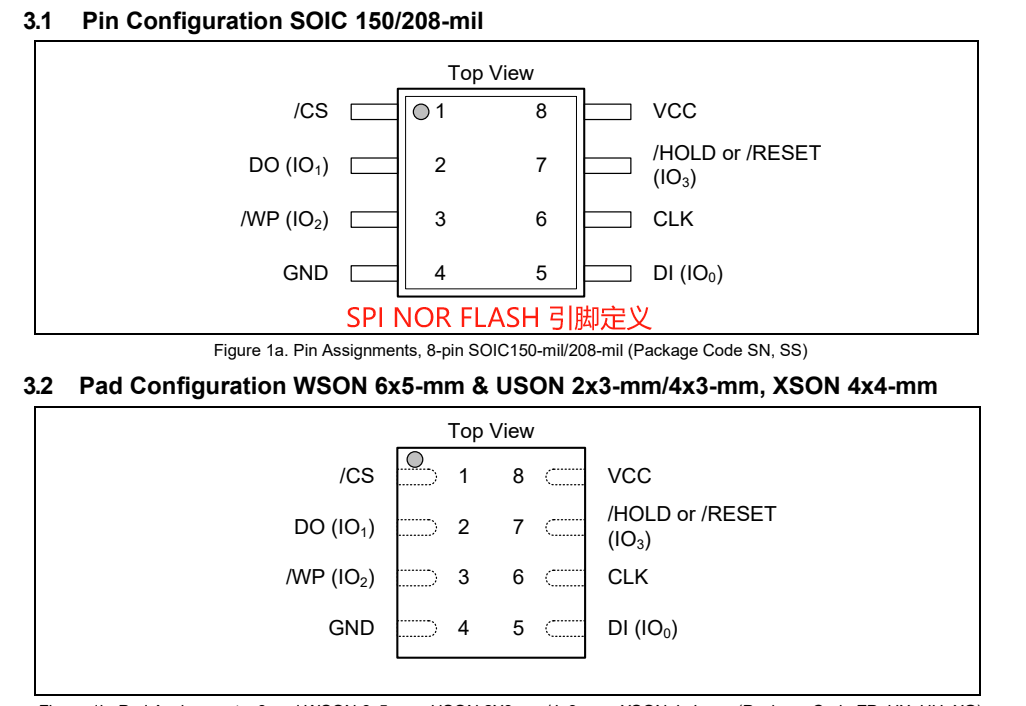

  3. 引脚定义和接法 3.1 市面上同样或者类似封装的SPI NAND FLASH和 SPI NOR FLASH引脚定义一致，因而封装一样的情况下可以兼容信号线和数据线的PCB走线。注意SPI NAND FLASH需要使用单独的外置LDO供电。
