707 晶振和电源电路PCB layout 指南

📎 原始文档：https://www.kdocs.cn/l/cq2XvKP2fUgX 707 晶振和电源电路PCB layout 指南

  1. 晶振布局和走线

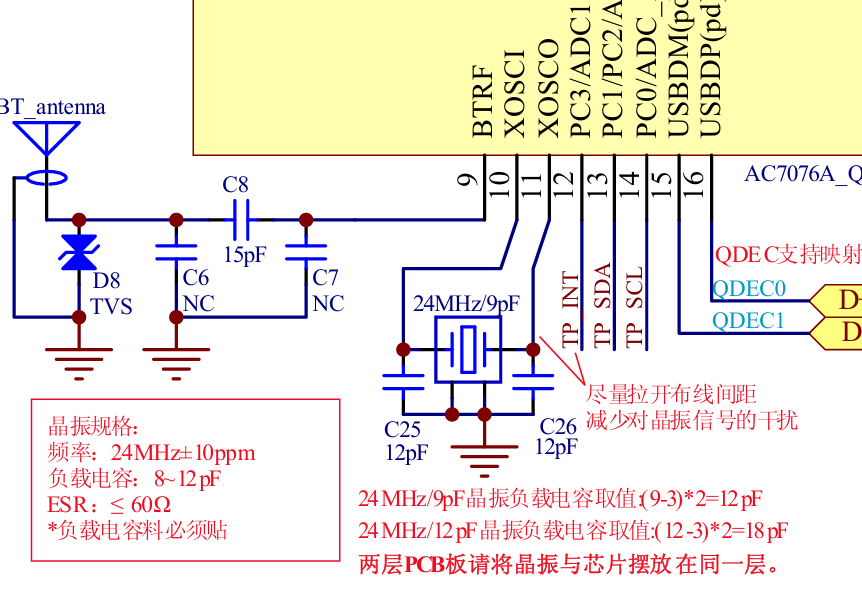

1.1 晶振的匹配电容必须贴。

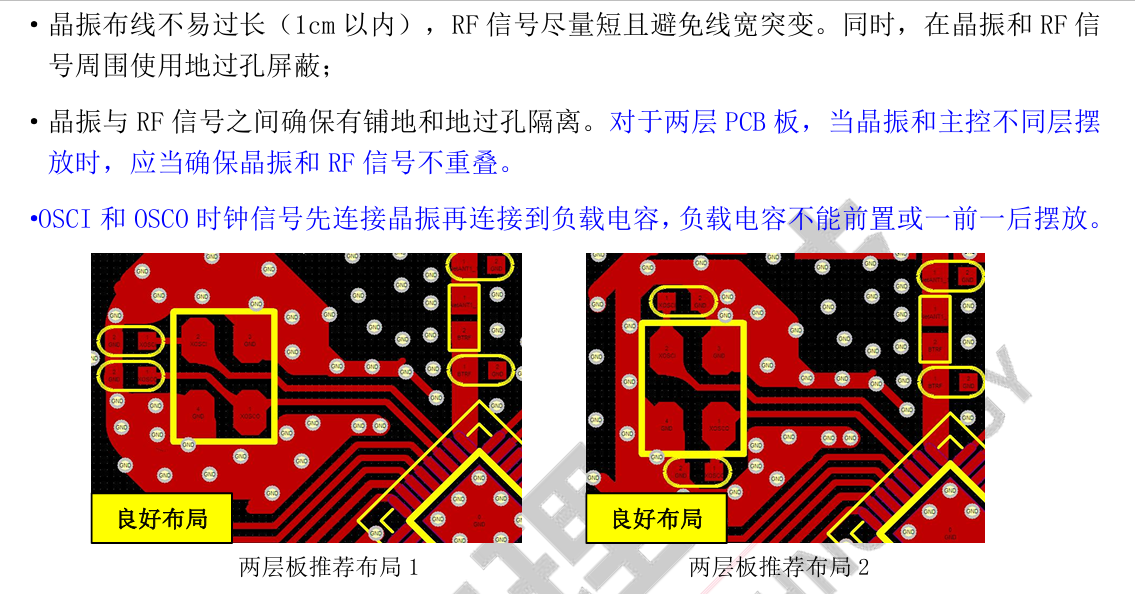

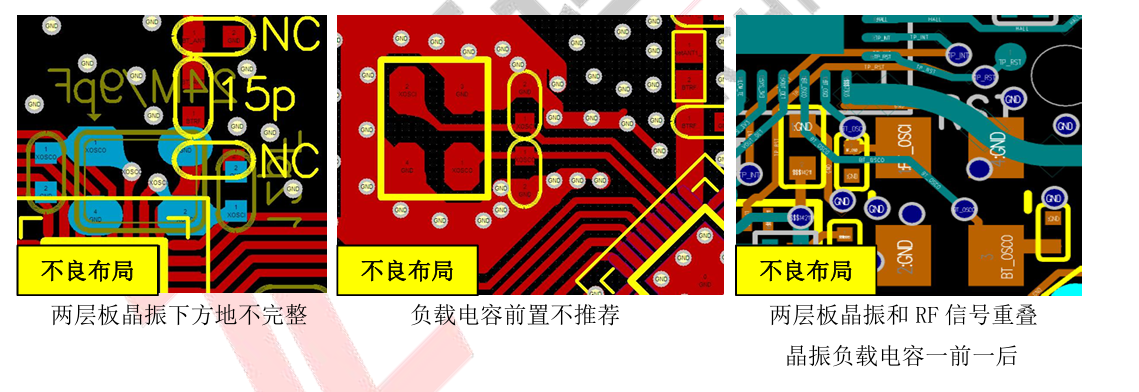

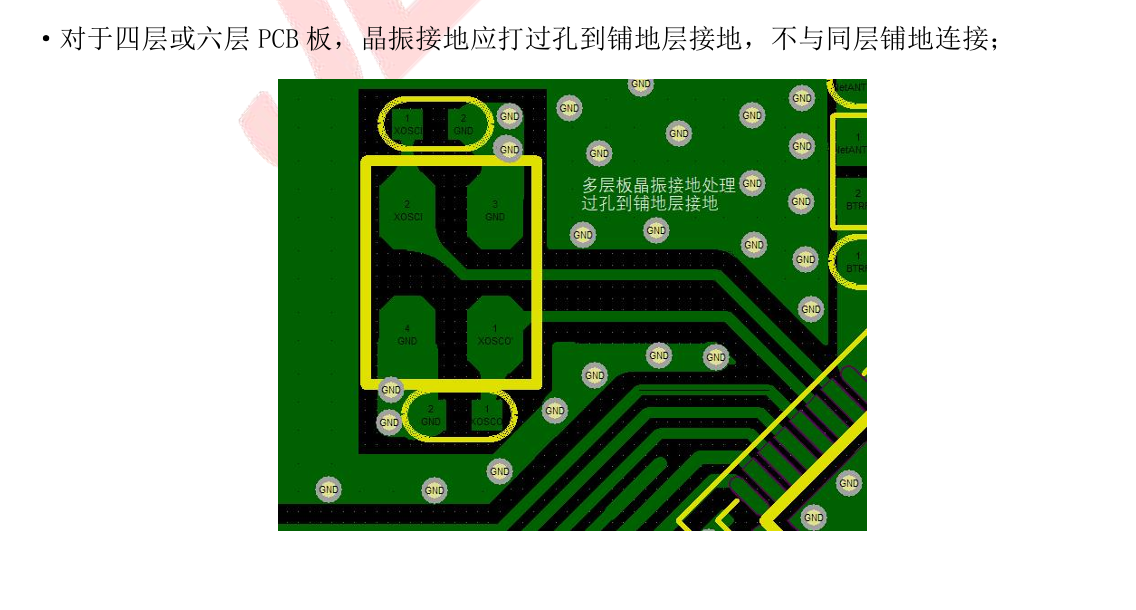

1.2 晶振匹配电容需要对称布局，晶振走线按照差分形式，晶振附近的GND过孔也要注意对称性，双面PCB晶振和芯片放在同一层。


  1. DCDC BUCK电路布局和走线 image

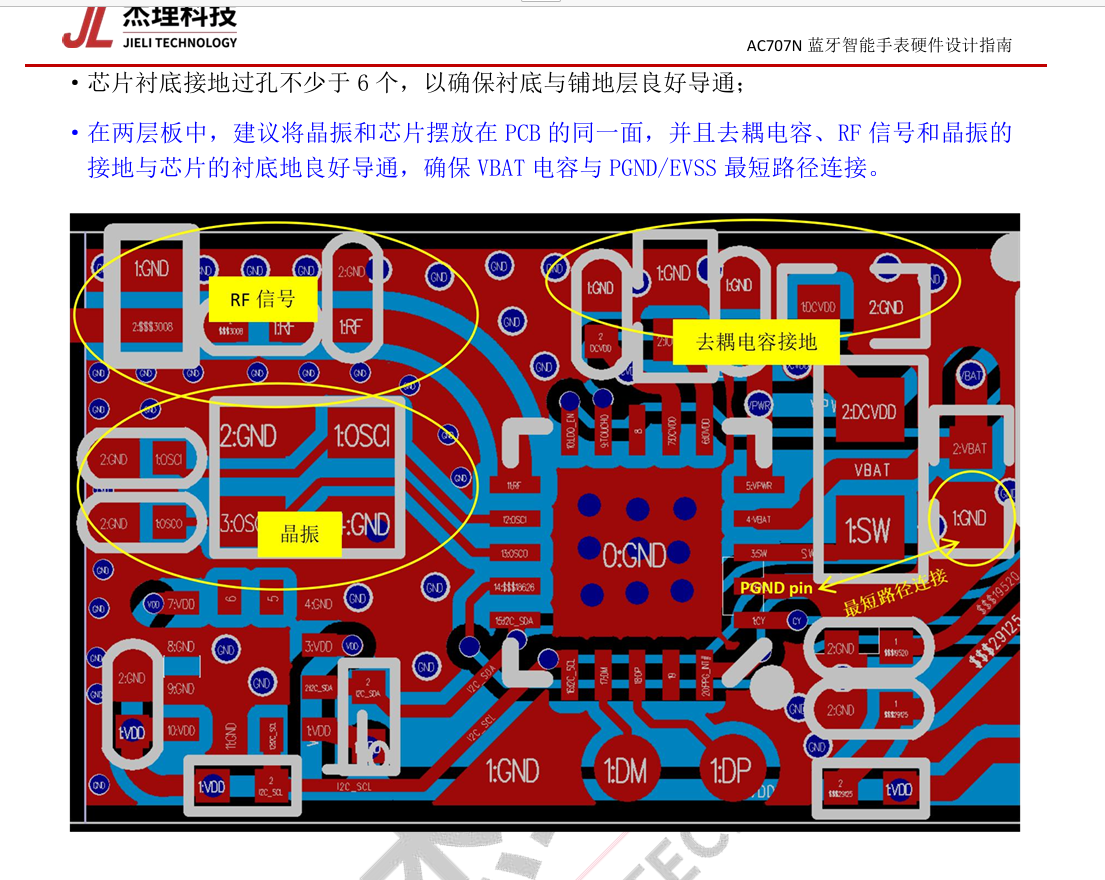

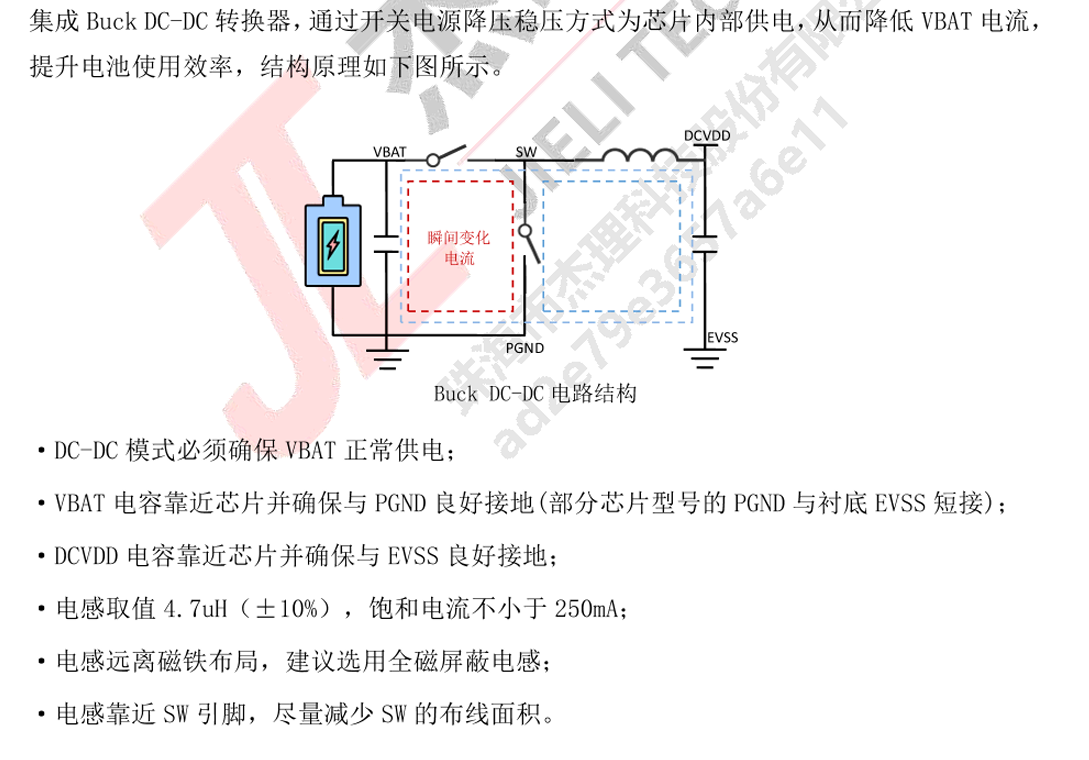

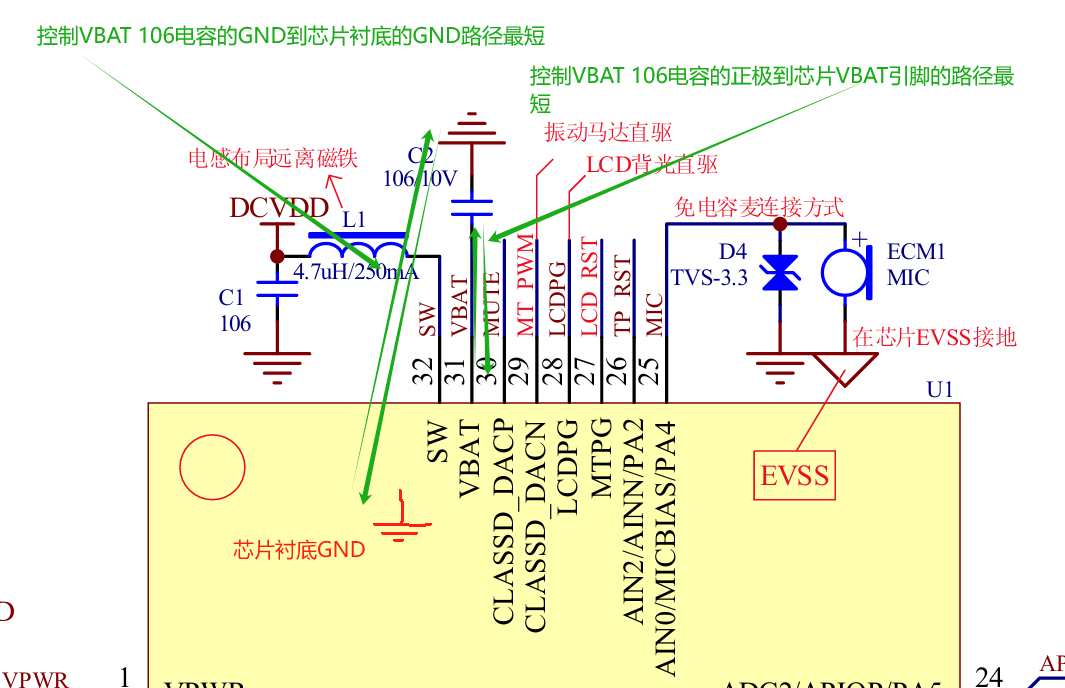

2.1 VBAT电容布局和走线需要尽可能控制瞬间变化电流环路面积最小。

image 如下图中的绿色箭头指向：

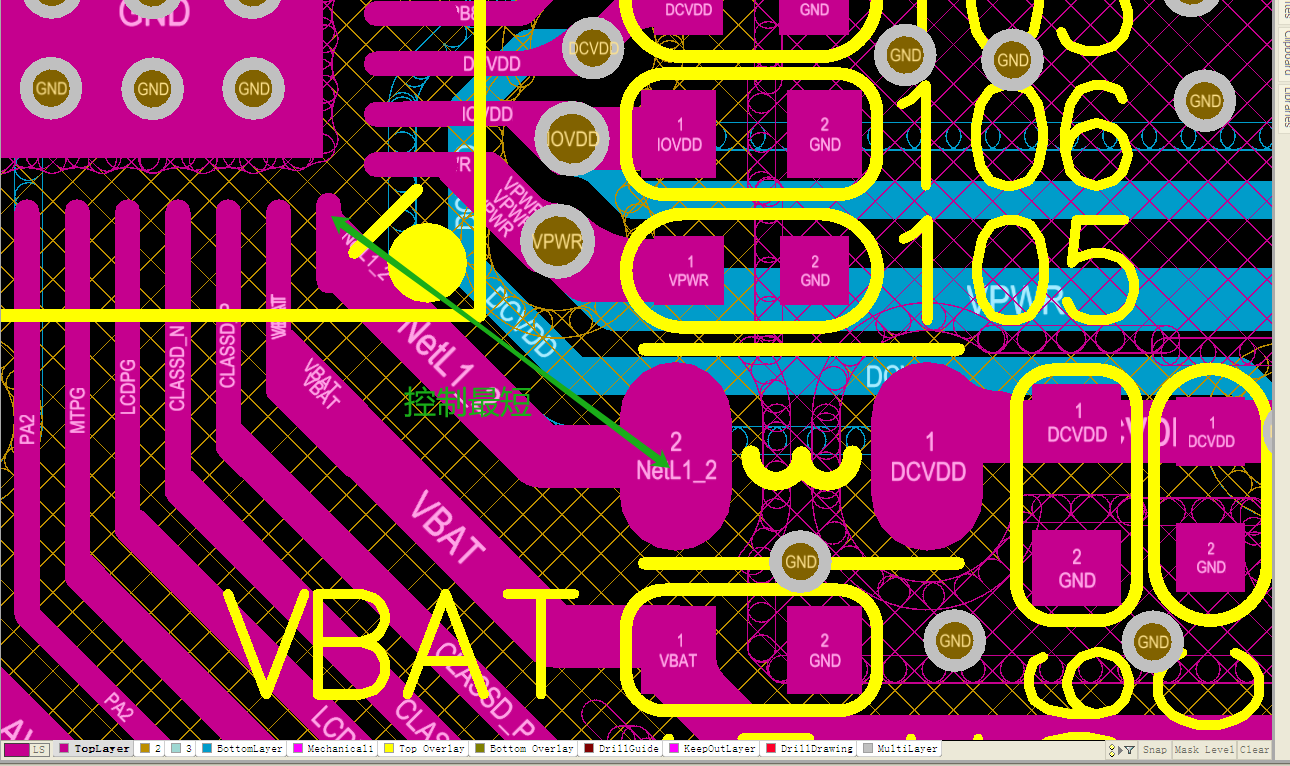

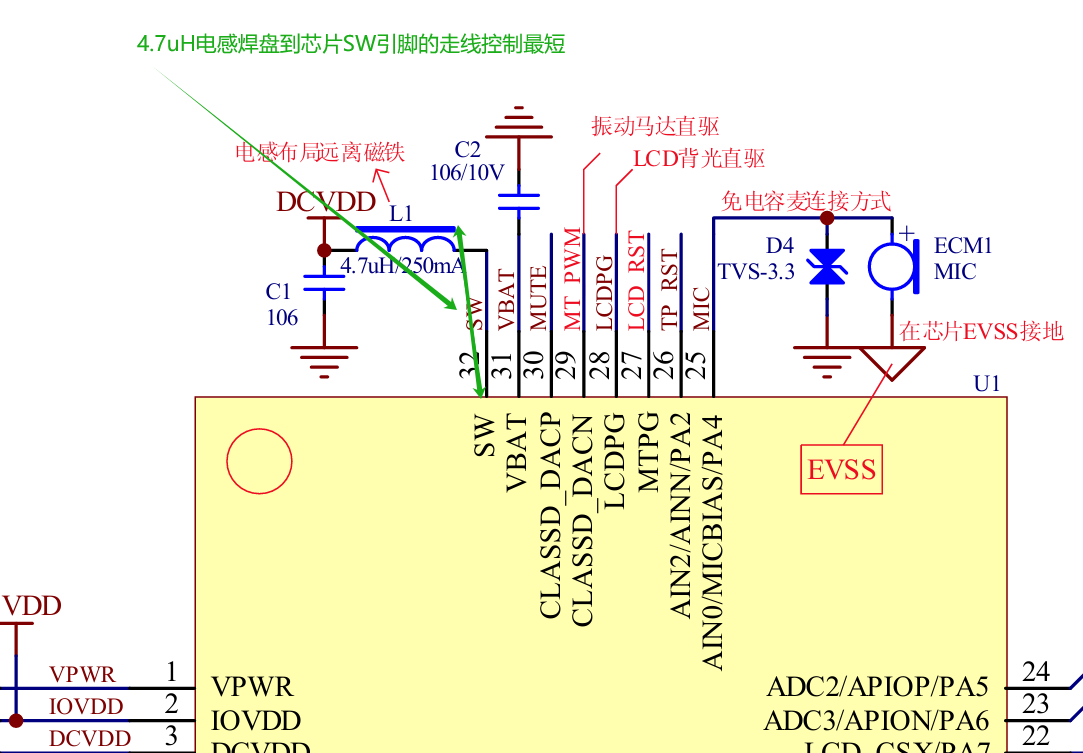

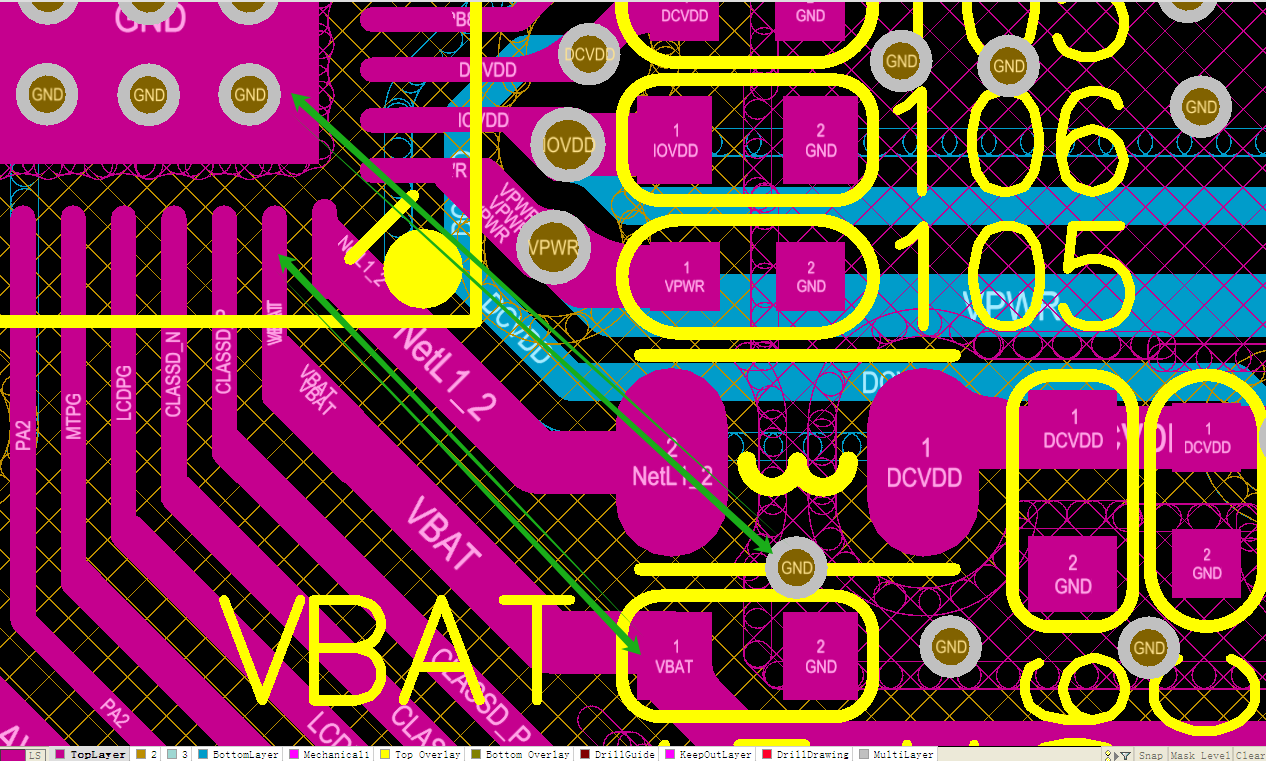

2.2 电感靠近芯片SW引脚布局，控制芯片SW引脚到4.7uH电感的焊盘路径最短

image 如下图中绿色的箭头指向：

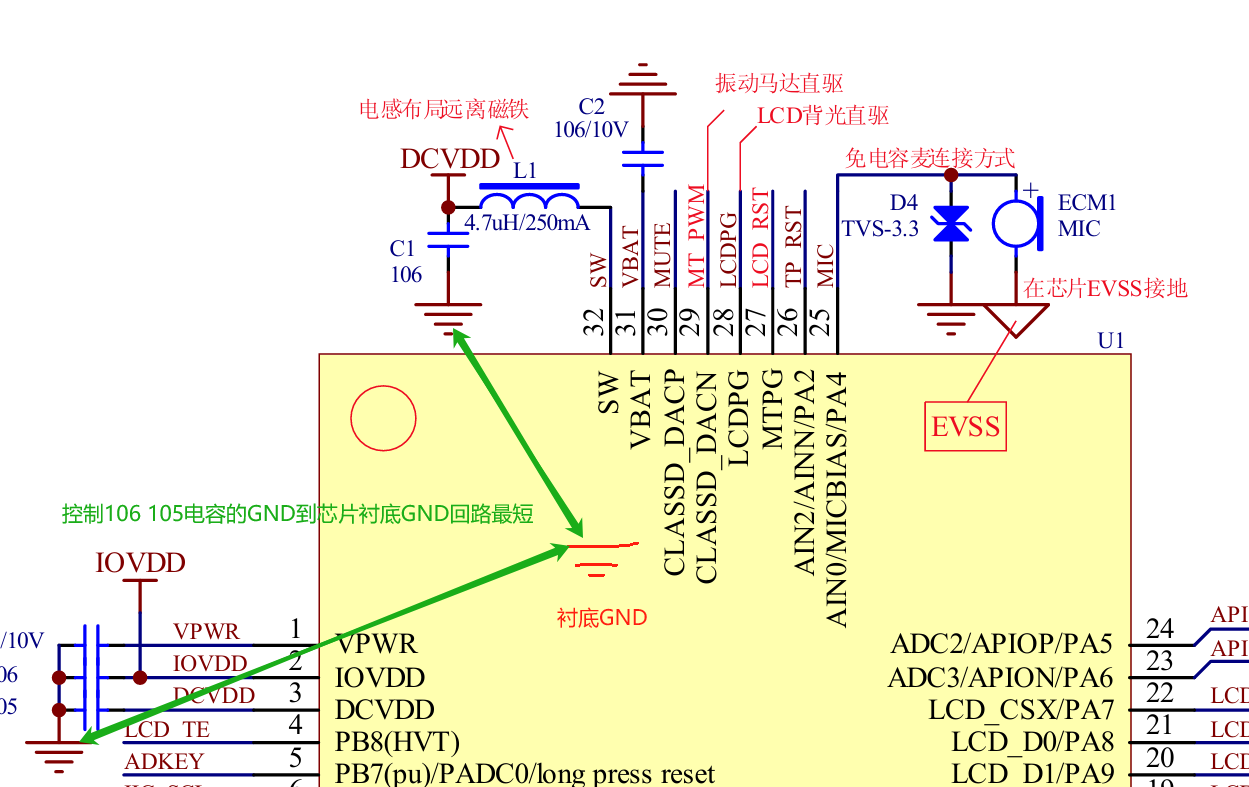

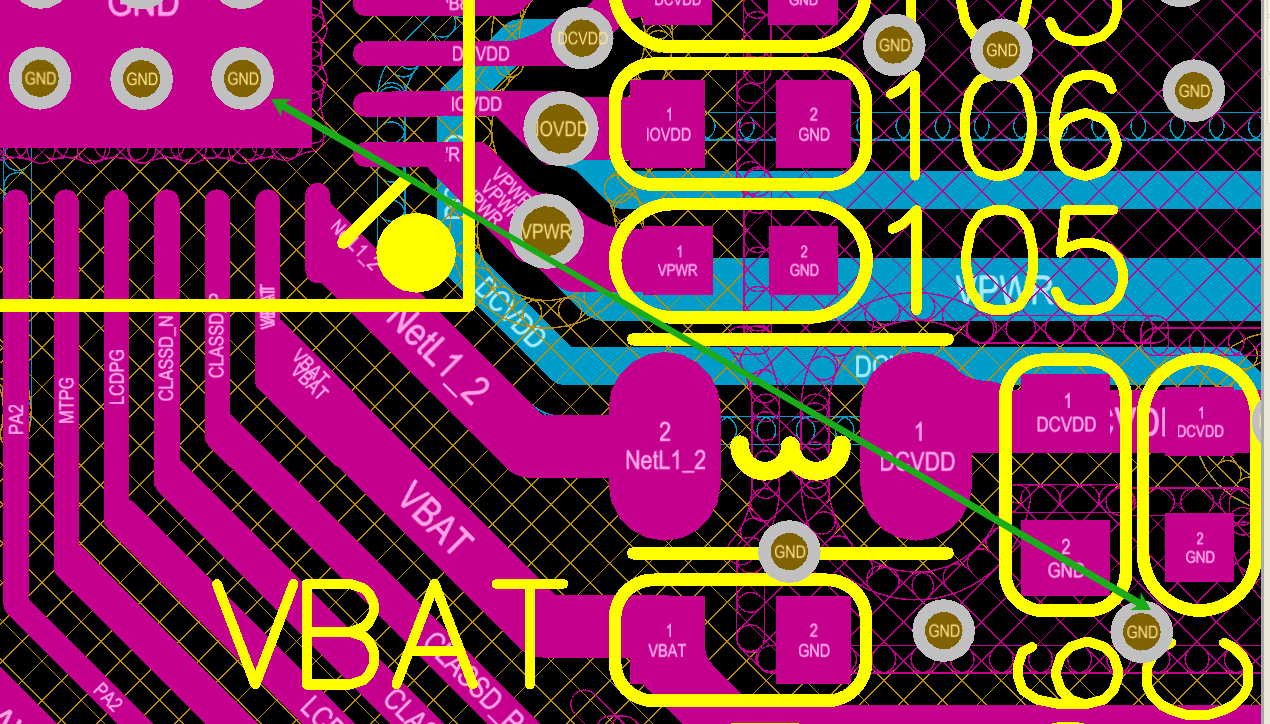

2.3 DCVDD 106电容和105电容的GND到芯片衬底的GND回路控制最短

image 如下图绿色箭头指向：
