701N_WATCH_SDK
CAT1接入文档

珠海市杰理科技股份有限公司

Zhuhai Jieli Technology Co.,LTD
版权所有，未经许可，禁止外传

修改记录

版本	更新日期	描述

1.0	2024 / 5 /15	701N watch CAT1接入参考
更新：HK		建立初始版本 定义文档格式

目录
TOC \o "1-3" \h \u HYPERLINK \l _Toc7181 珠海市杰理科技股份有限公司 PAGEREF _Toc7181 \h 1
HYPERLINK \l _Toc24079 一、简介 PAGEREF _Toc24079 \h 4
HYPERLINK \l _Toc24582 1. 编写目的 PAGEREF _Toc24582 \h 4
HYPERLINK \l _Toc25884 2. CAT1是什么 PAGEREF _Toc25884 \h 4
HYPERLINK \l _Toc19480 3. 功能和介绍 PAGEREF _Toc19480 \h 5
HYPERLINK \l _Toc12000 二、规格 PAGEREF _Toc12000 \h 6
HYPERLINK \l _Toc4098 1.资源大小 PAGEREF _Toc4098 \h 6
HYPERLINK \l _Toc7708 2.功耗 PAGEREF _Toc7708 \h 6
HYPERLINK \l _Toc13694 3.网速 PAGEREF _Toc13694 \h 7
HYPERLINK \l _Toc26550 三、常见问题 PAGEREF _Toc26550 \h 7
HYPERLINK \l _Toc28581 1.Cat1固件版本和sdk 库版本 PAGEREF _Toc28581 \h 7
HYPERLINK \l _Toc9478 2.开机常见问题 PAGEREF _Toc9478 \h 8
HYPERLINK \l _Toc25221 3.插上sim 卡没有信号 PAGEREF _Toc25221 \h 9
HYPERLINK \l _Toc404 4.来电概率无响应 PAGEREF _Toc404 \h 9
HYPERLINK \l _Toc3186 5.接听/挂断瞬间有尾音 PAGEREF _Toc3186 \h 10
HYPERLINK \l _Toc10150 6.CAT1和BT通话互斥处理问题 PAGEREF _Toc10150 \h 10
HYPERLINK \l _Toc1751 7.Sdk 补丁问题 PAGEREF _Toc1751 \h 11

简介
编写目的该文档介绍AC701X智能手表的接入CAT1流程，以及常见问题的解决方式。

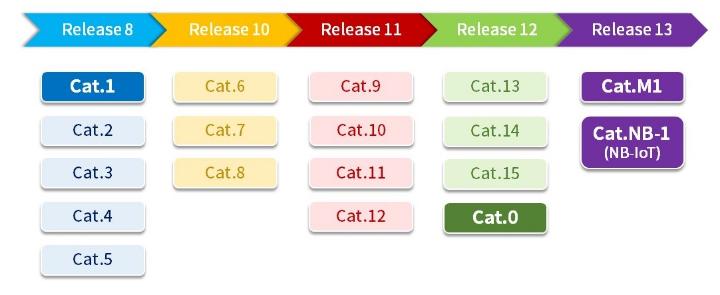

CAT1是什么 Cat 1是4G通信LTE网络下用户终端类别的一个标准。3GPP((3rd Generation Partnership Project)组织制定LTE标准的时候用Cat.1～20来衡量用户终端设备的无线性能，也就是划分终端速率等级，该技术最初是在2009年的3GPP第8版中引入。
INCLUDEPICTURE \d "https://www.dnfire.cn/images/upload/Image/dnfire20230323153731rqn2pz.jpg" * MERGEFORMATINET

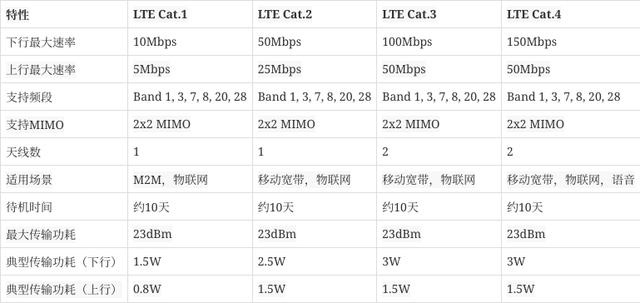

其中Cat.1上行峰值速率5Mbit/s，下行峰值速率10Mbit/s。

INCLUDEPICTURE \d "https://pics5.baidu.com/feed/d043ad4bd11373f0a74acb99e54bbcf0fbed040a.jpeg@f_auto?token=7aedbf5179a43e6fd273736304321794" * MERGEFORMATINET

LTE Cat.1主要用在低速数据传输等场景。它的特点是成本低、功耗低、可靠性高、覆盖范围广，适用于低带宽和低延迟的应用。

3. 功能和介绍

（1）目前sdk接入有展锐W217 和归芯GX318，本 SDK 仅提供引脚对接图，其余资料请咨询展锐、归芯公司获取；
（2）通话、短信、网络基础功能、OTA 等功能都已经调通，用户根据需求添加自己的应用，SDK 中有对应的参考；

（3）接线框图

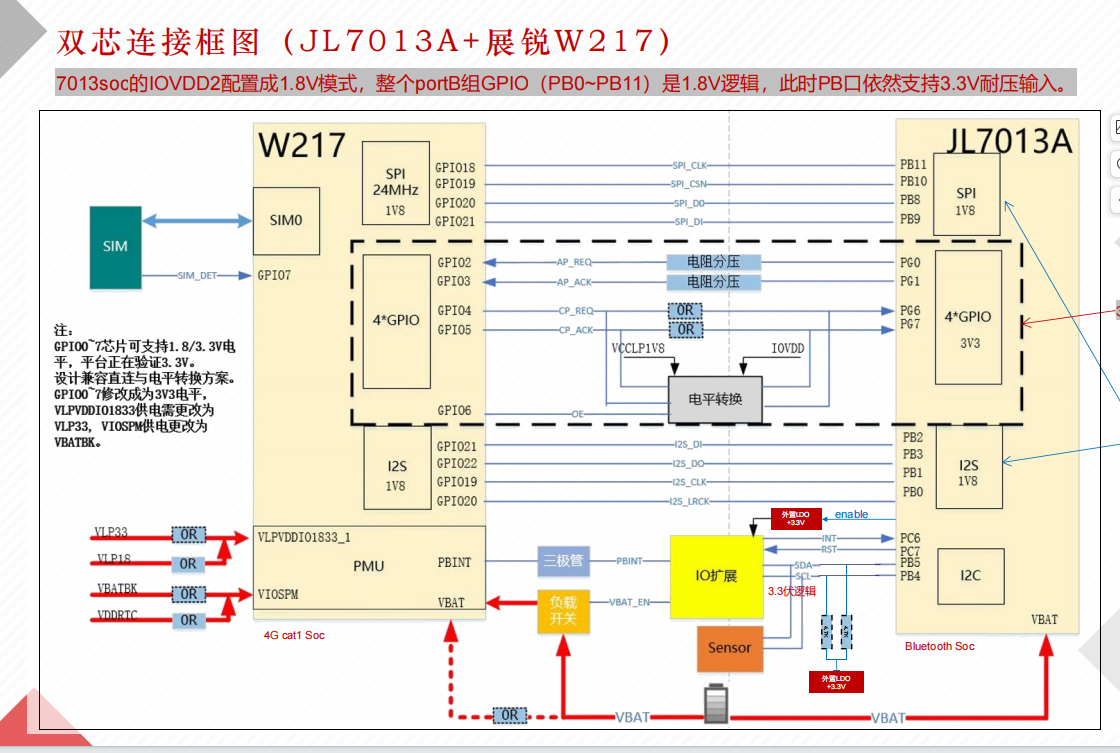

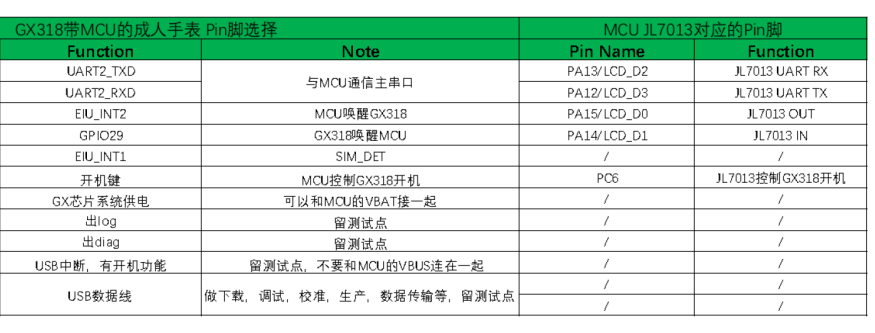

归芯gx318和mcu 接线参考图如下：

规格

1.资源大小

	RAM空间	代码空间
归芯	100.375KB	248.23KB
展锐	84.375KB	170.175KB

空间统计包含4G模块代码及应用（通话、短信、UI）；
RAM空间统计方法：开启4G模块后跑到app_main()函数中的RAM大小差异；
代码空间统计方法：开启4G模块后编译生成的app.bin大小差异；
上述统计基于SDK 3.0.0 测试得出数据

2.功耗

（1）待机功耗（BLE广播1秒）

	模块关闭	连接待机本底	电信连接待机	移动连接待机	联通连接待机
归芯	220uA	450uA	980uA	970uA	1.03mA
展锐	250uA	858uA	1.70mA	2.04mA	1.67mA

功耗测试为整机环境，包含杰理芯片端功耗及外设功耗；
归芯功耗测试使用开发板环境（含屏幕）；
展锐功耗测试使用样机环境（不含屏幕）；

（2）工作功耗（BLE广播1秒）

	通话
归芯	92mA
展锐	103mA

环境同待机功耗环境，DAC/MIC空载；
使用电信卡，拨打10000；

3.网速

	上行	下行
归芯	128KB/s	124KB/s
展锐	64KB/s	65KB/s

搭建杰理服务器验证；

                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                        3. 常见问题

1.Cat1固件版本和sdk 库版本

Cat1固件会烧录到modom芯片中，如归芯的.pkg通过烧录工具进行烧录，展锐为.pac包，烧录软件cat1厂商会提供。
Sdk 库版本会更新到mcu 侧，其中包含cat1固件对应更新内容，如归芯目前对应最新为011 lib库版本需要同步把pkg 更新到011 版本以上，归芯提供不同的pkg给到方案厂。

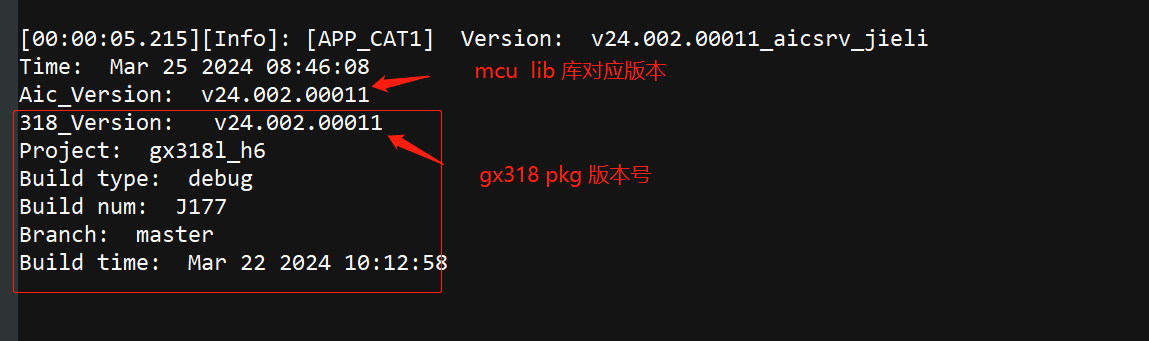

如上图：lib 库对应版本为v24.002.00011 318_version 对应为：v24.005.00015 客户拿到pkg 可以向cat1厂确定版本是否对应。

2.开机常见问题

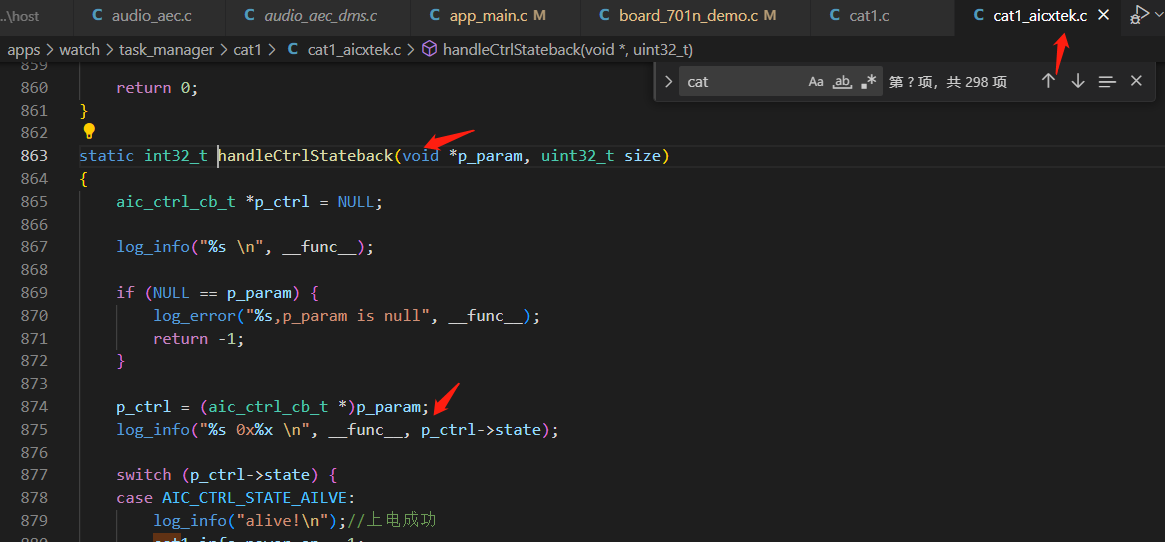

首先确定cat1模块对应电源管脚vbat 和PWRON 是否按照规格书接好。

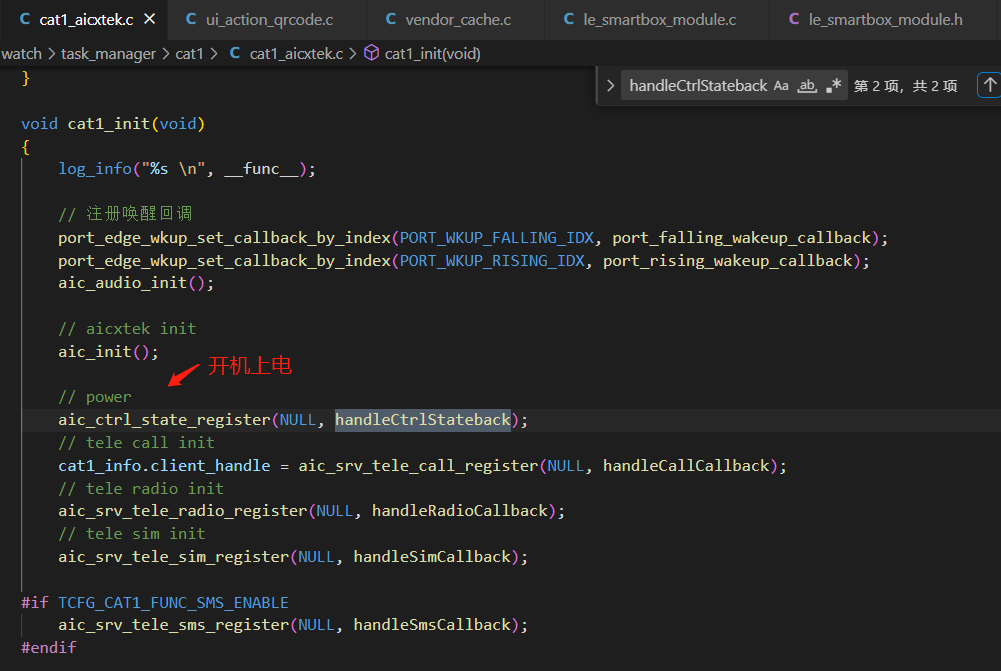

PWRON 管脚接上mcu 对应TCFG_CAT1_AICXTEK_GPIO_POWER ，mcu 给cat1 上电会拉启动电平。

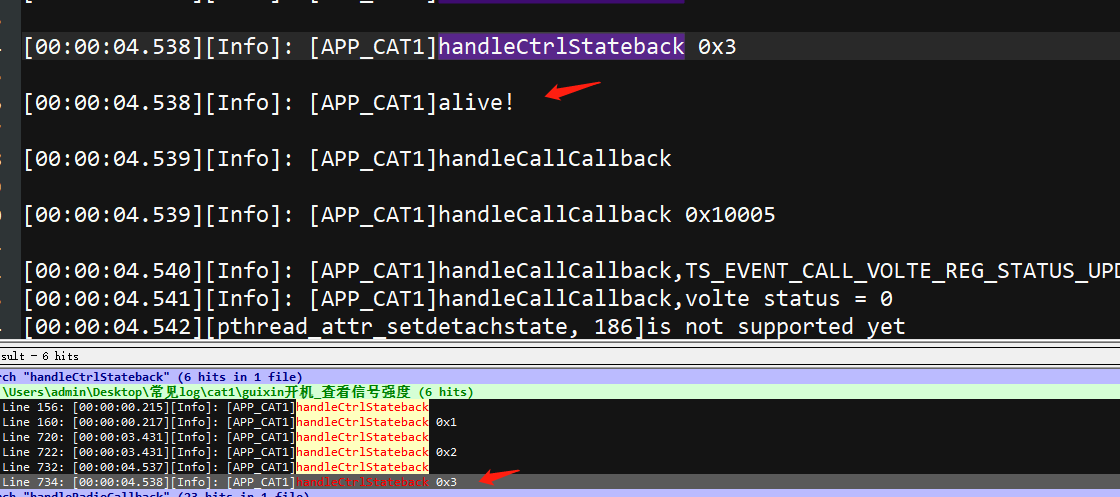

下面根据注册回调能看出对应cat 1模块是否有正常开机。

3.插上sim 卡没有信号

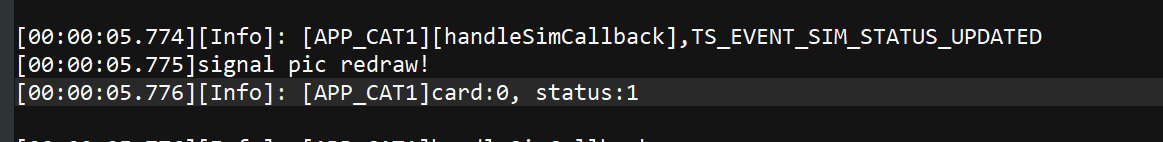

首先看下是否有正常上电，再排查sim 卡是否有识别到。

SIM 卡为有效卡后，cat1开机后会进行入网检查。
会打印TS_EVENT_RADIO_STATUS_UPDATED 射频状态更新

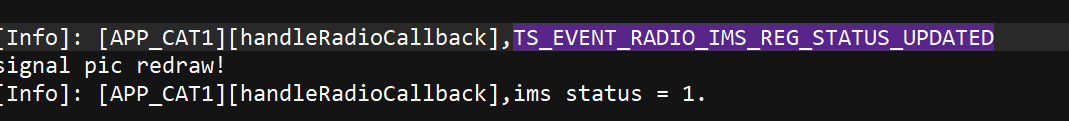

最后打印 TS_EVENT_RADIO_IMS_REG_STATUS_UPDATED

表示入网注册成功。

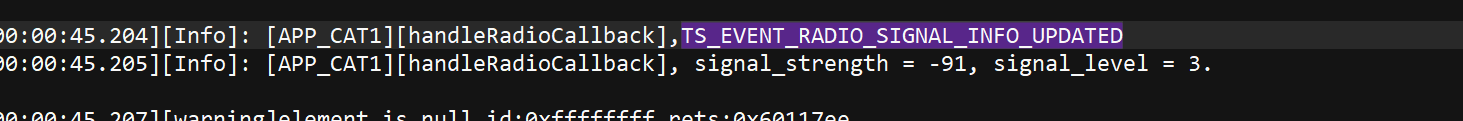

信号状态一般10s会更新一次。打印TS_EVENT_RADIO_SIGNAL_INFO_UPDATED

如果还是没有信号，需要确定下归芯版本，对cat1进行射频校验，同步抓取对应cat1 log给归芯分析。

4.来电概率无响应

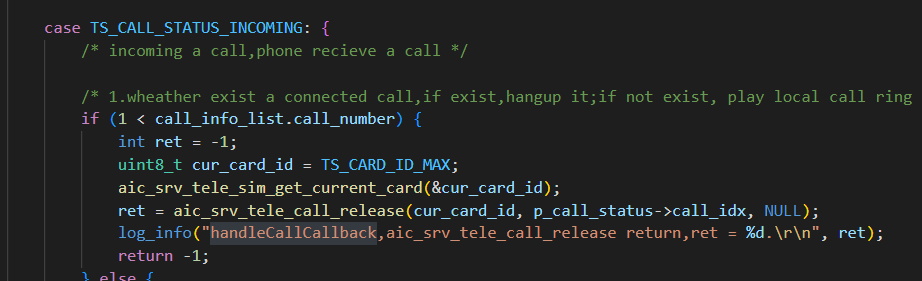

首先确认下有没有来电回调事件上报，执行回调handleCallCallback

如没有执行检查唤醒管脚配置，查看网络状态
来了事件后会切换CAT1任务，然后进行ui 界面显示。
app_task_switch_to(APP_CAT1_TASK); ->app_cat1_task ->app_cat1_task_start -> UI_WINDOW_PREEMPTION_POSH(ID_WINDOW_PHONE,....)

5.接听/挂断瞬间有尾音

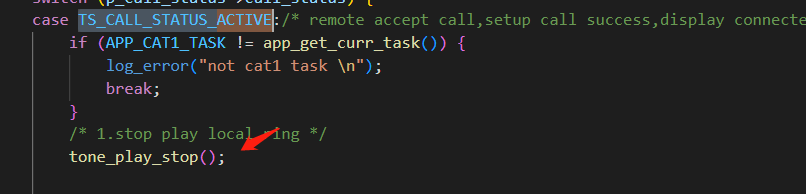

接听前会有默认本地铃声，在接听后会走回调事件TS_CALL_STATUS_ACTIVE ，然后会停止掉提示音铃声，立即切换到cat1侧的音频通路会存在卡音。

可以在接听前用逐级递减提示音方法来处理。
u8 last_state_vol=app_audio_get_volume(APP_AUDIO_STATE_WTONE);
app_audio_set_volume(APP_AUDIO_STATE_WTONE,last_state_vol/2,1);
os_time_dly(5);
app_audio_set_volume(APP_AUDIO_STATE_WTONE,0,1);
os_time_dly(2);
tone_play_stop();
app_audio_set_volume(APP_AUDIO_STATE_WTONE,last_state_vol,1);
在接听后切换音频链路的初始几百ms 内，可以加soft mute 来减少喇叭声音
app_audio_mute(0);
os_time_dly(50);
app_cat1_audio_start(); .
.......
app_audio_mute(1);
同理挂断事件后TS_CALL_STATUS_RELEASED ，也可以加静音流来解决

6.CAT1和BT通话互斥处理问题

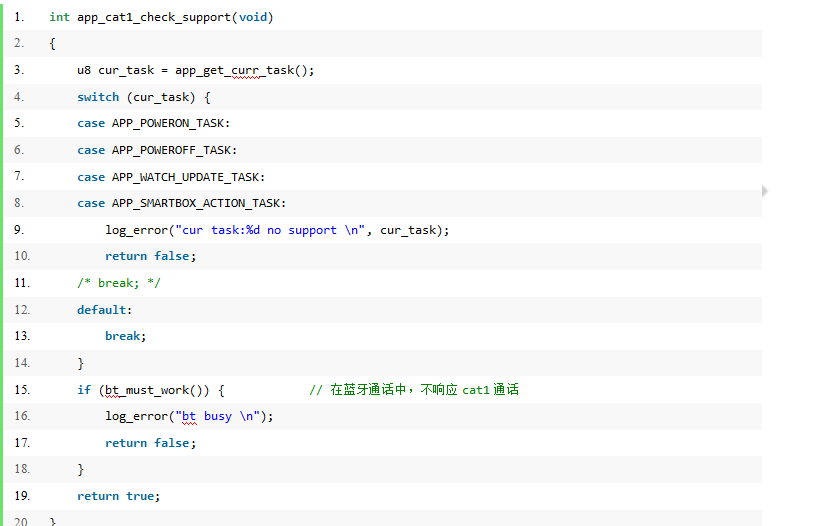

CAT1通话过程中BT来电处理，公板逻辑：在CAT1通话过程中，不响应BT来电

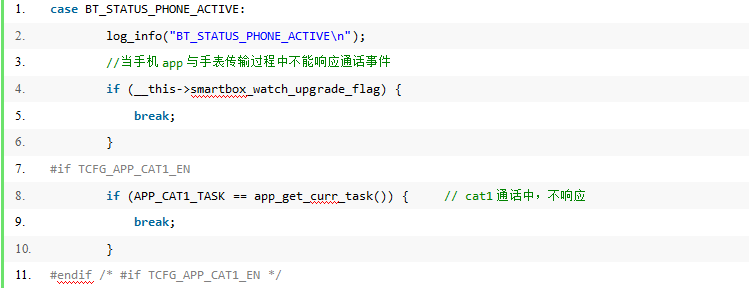

BT通话过程中CAT1来电处理，公板逻辑：在BT通话过程中，不响应CAT1来电。

具体客户在开发流程中，需要做页面跳转加入上图位置。

7.Sdk 补丁问题

归芯：对应pkg 011 版本链接：【金山文档 | WPS云文档】 701n_watch_release_v3.0.0_aic011_patch
https://kdocs.cn/l/cbOqt5QDjwSh
展锐暂未有单独补丁更新
