NandFlash烧写器

珠海市杰理科技股份有限公司

Zhuhai Jieli Technology Co., LTD

版权所有，未经许可，禁止复制

1 . Bin文件生成及拷贝至烧写器

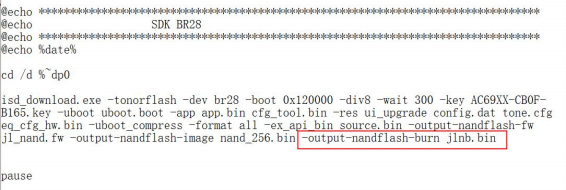

  1. 1将下载目录中isd_download.exe更新至最新版本。在downloade. bat中添加
    -output-nandflash-burn jlnb. bin，批处理中其它部分以实际为准，不参考该批处理。
    image 点击批处理downloade. bat将生成一个jlnb. bin文件。
    1.2 将一拖一烧写器USB接口插入计算机，等待几秒，一拖一工具屏幕将显示PC模式，
    image PC上出现一个盘符，然后将文件复制到磁盘中，如图所示。

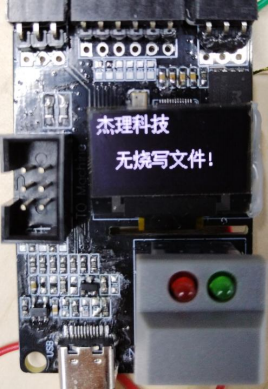

    image 如果复制到磁盘中没有烧写文件或者不符合烧写器的格式，或者文件校验出错，烧写器显示器开机
    将提示无烧写文件界面，如图所示。

2 . 烧写模式和校验模式设置

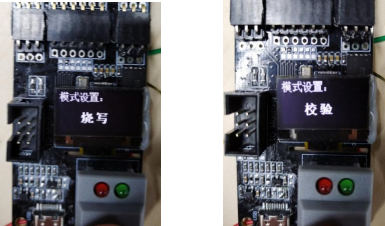

2.1 将烧录按键按住，然后将USB 口插入普通供电电源（这时不能插入计算机USB 口，否则会进入 PC模式），这时一拖一烧录工具显示屏将显示模式设置信息。然后通过单击烧录按键来进行模式切换，模式将在烧写和校验之间切换，切换到需要模式之后，松开按键，5S后自动退出模式设置并进入烧录主界面。

3 . 烧写显示信息项组成

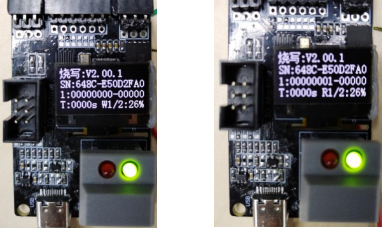

烧写主界面主要包含模式，模式有烧写和校验两种，然后就是版本号信息。SN后面为烧写文件的16位和32位校验码。 序号1后面为烧录成功数和烧录失败次数。 T为显示烧录或者校验所耗费总时间，单位为S。W1/2:26%中，W表示此时在进行写入过程， 1/2的1表示正在烧录第一个文件，2表示要烧写的文件个数，26%表示当前文件烧录的进度。如果其中一个文件比较小时，将可能不会在屏幕上看到该文件的进度显示。 R1/2:26%表示读校验环节，正在进行第一个文件的校验过程。显示进度主要考虑在烧录文件较大时，可以知道当前烧写器所处的状态。
image 下图是烧写一个约32M的bin文件烧写成功后的信息，显示屏最后一行显示时间为36S， S后面OK 表示烧录成功的。

4 . 版本修改说明

从2025年10月22 日发出的版本，版本号做了变更修改，其规则说明如下:
(1) 图4-1 显示屏上方的V2 . 1-V12 中V2 . 1表示一拖一板子固件的版本号， V12表示该版本支持烧录AC701N、 JL701N nandflash v1、 v2参数。

图4-1

nandflash v1 的参数格式如下：0xc892 = 1, 2048, 64, 2048, 0, 0, 64, 100000, 0x30, 0x20, 0, 0, 1, 1 ; (仅示例)
nandflash v2 的参数格式如下：0xc892 = 1, 2048, 64, 2048, 0, 0, 64, 0, 64, 100000, 0x30, 0x20, 0, 0, 1, 1 ; (仅示例)
（2） 图4-2显示屏上方的V2 . 1-V3 中V2 . 1表示一拖一板子固件的版本号，V3表示该版本支持烧录AC701N、 JL701N、 AC707N nandflash v3参数。

图4-2 nandflash v3 的参数格式如下：

0xc892=1, 2048, 64, 2048,HEX0C000040000040300C000600000802A038BEB011D1D000600 0000001A000BE0000000000 ; (仅示例)
