杰理707 LVGL双屏异触Demo V1.0技术文档

Demo下载：杰理707 LVGL双屏异触Demo V1.0

第一章 Demo内容与移植步骤

1.1 Demo内容

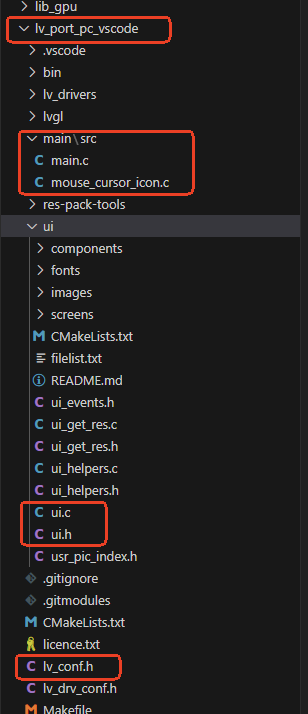

.c文件：
新增：ui_double_eye.c
以及images文件夹下四个文件夹内的图片资源（已转为C数组格式）
image 改动：main.c ui.c ft3x68.c（触摸驱动） board_ac707n_demo.c lcd_drive.c
.h文件：
改动：ui.h lv_conf.h board_ac707n_demo_cfg.h sdk_config.h

1.2 移植步骤

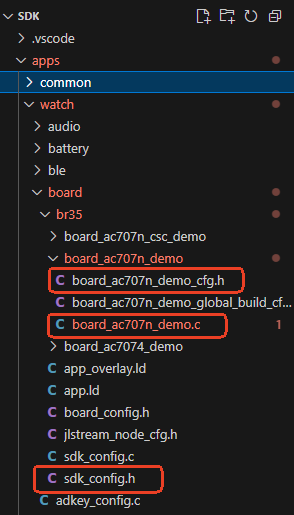

第一步：修改sdk_config.h

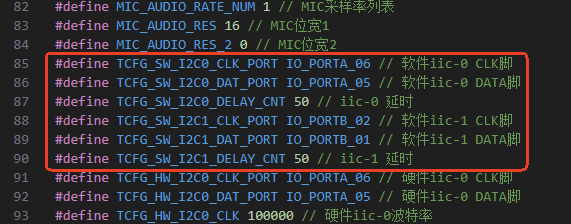

修改两屏幕iic引脚，使用软件iic。

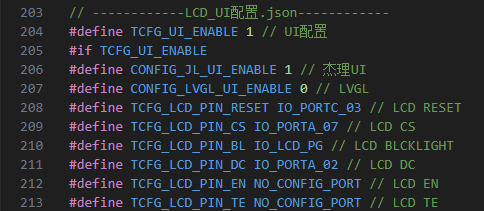

image 修改LCD引脚配置。

第二步：修改board_ac707n_demo_cfg.h

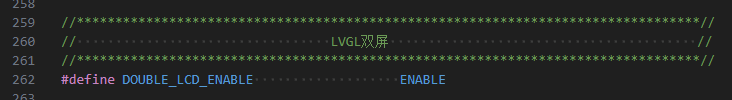

添加双屏Demo使能宏。

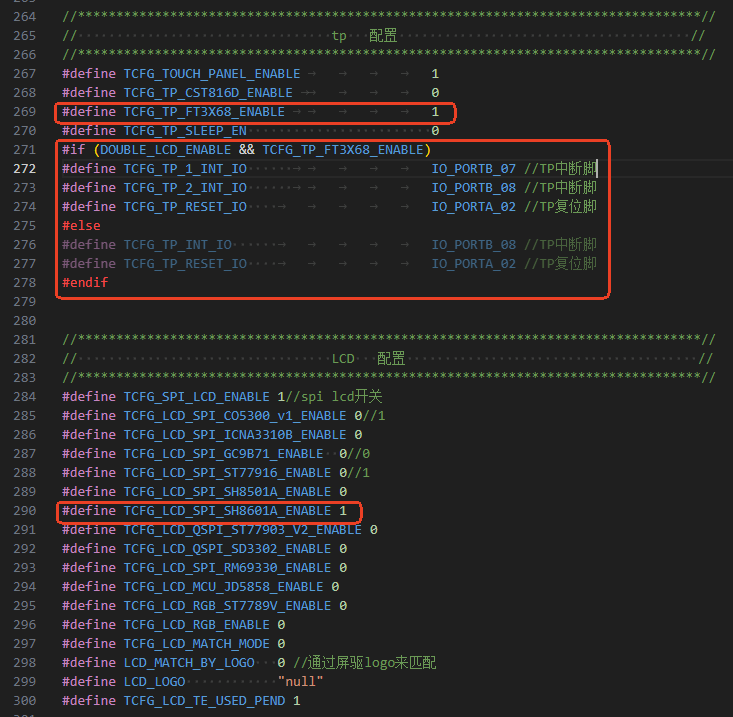

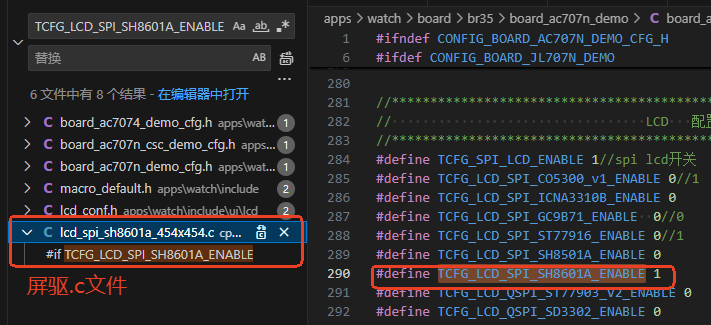

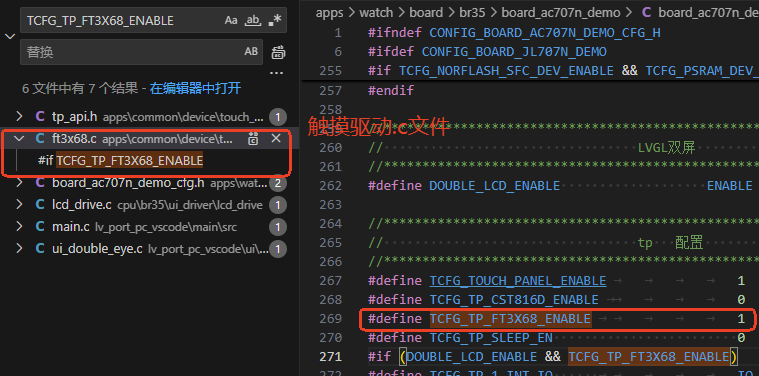

image 修改tp驱动以及屏驱配置，若使用的触摸以及屏幕的驱动不一致，需要自行移植适配。
此处搜索相关的宏即可找到对应的触摸和屏幕驱动并进行修改移植。
imageimageimage 关闭自动熄屏。

第三步：修改board_ac707n_demo.c

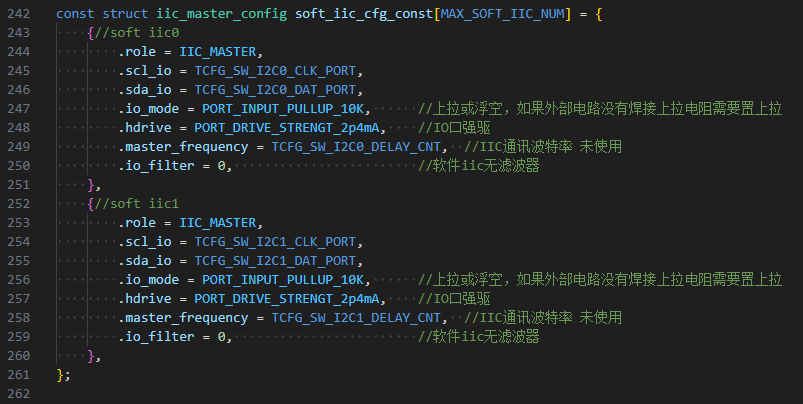

修改软件iic配置。

第四步：修改lcd_drive.c

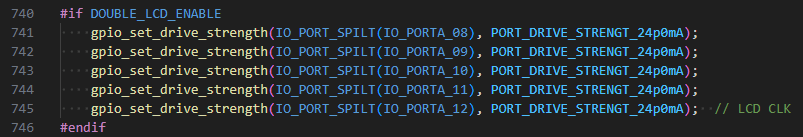

添加屏幕的spi引脚强驱，增加引脚驱动强度。

第五步：修改lv_conf.h

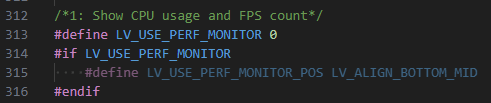

关闭镜像、fps以及cpu使用率显示。

第六步：修改触摸驱动，本demo使用的是ft3x68.c，考虑到使用的触摸驱动可能不一致，因此此处主要以触摸驱动的流程逻辑展开叙述。

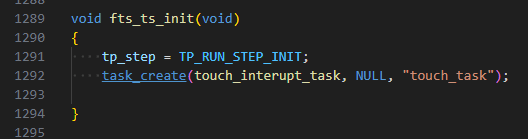

上层调用fts_ts_init();创建触摸任务。

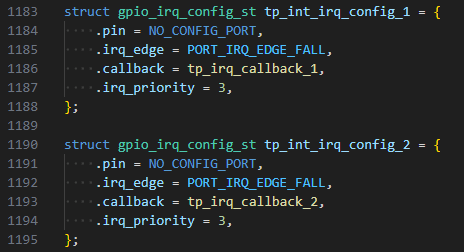

imageimage 两个屏幕使用两个触摸的te中断引脚，利用中断判断当前触摸的是哪个屏幕。

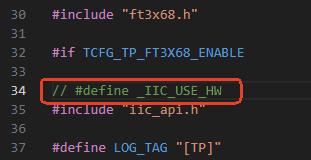

imageimageimage 使用软件iic。

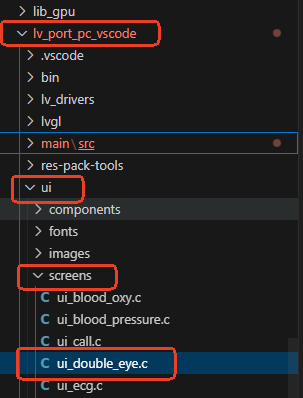

第七步：加入ui_double_eye.c
将ui_double_eye.c添加到该目录下：

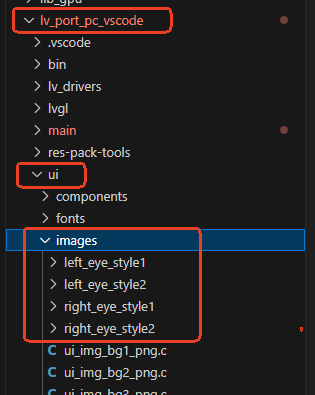

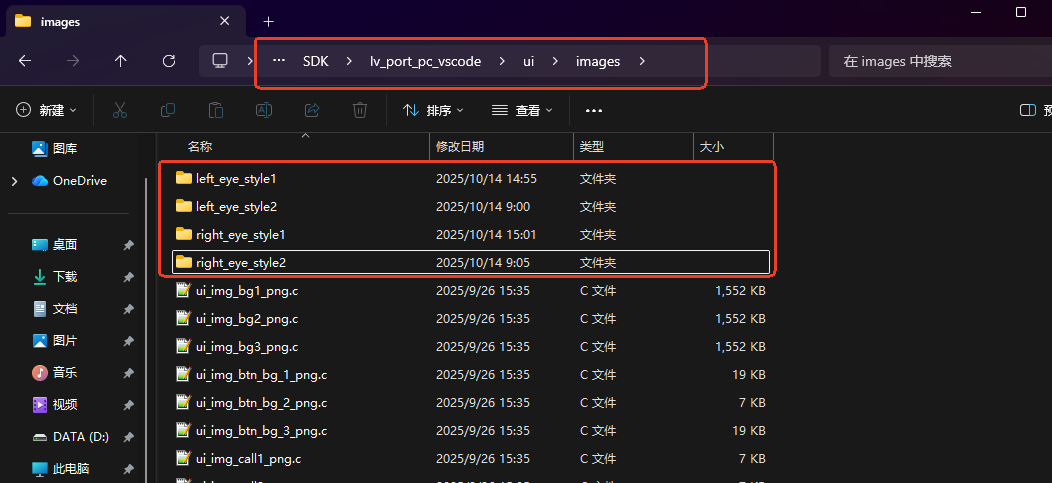

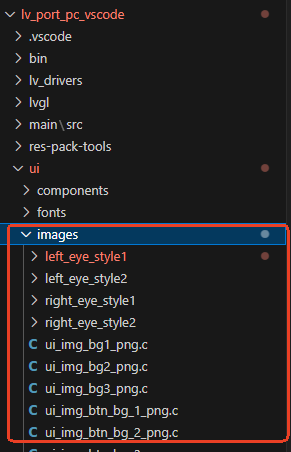

第八步：添加图片资源
包括左右眼，两种样式，共四个文件夹。

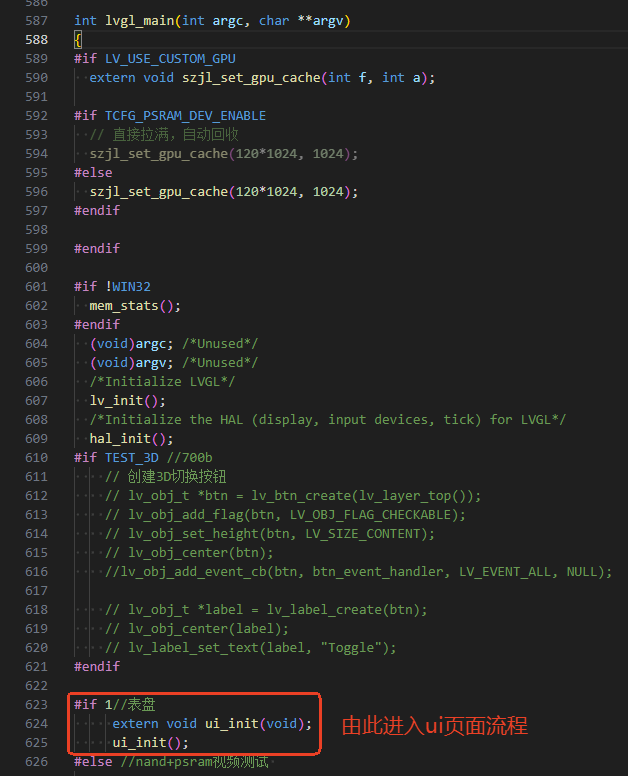

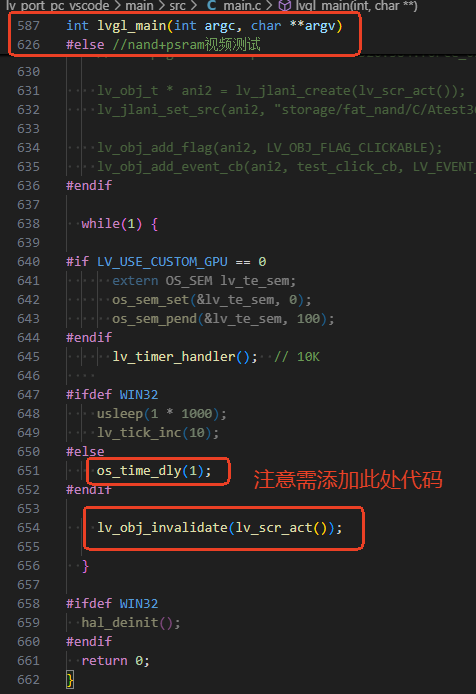

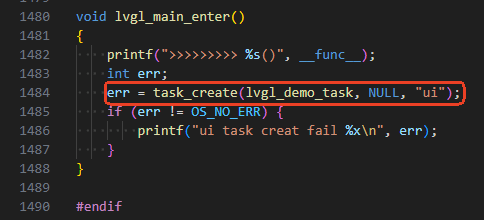

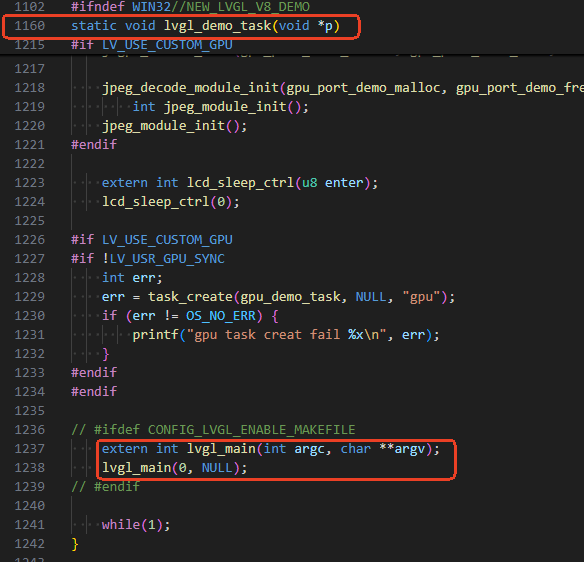

第九步：修改main.c

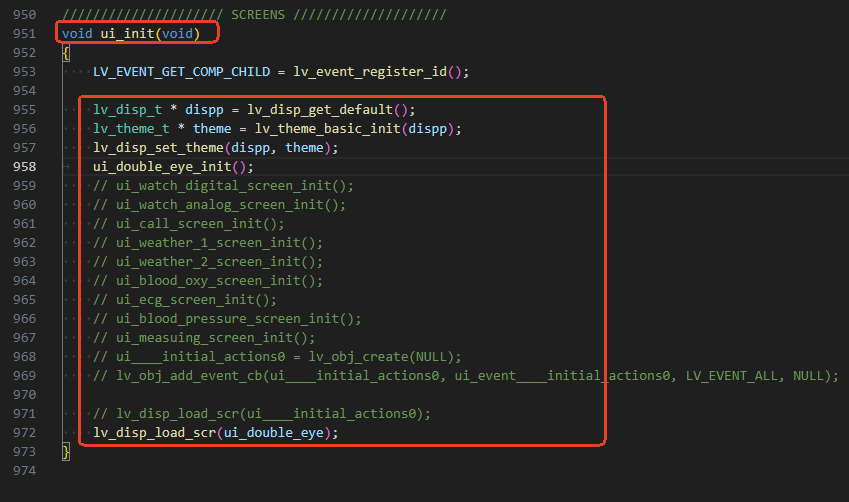

第十步：修改ui.c
image 添加全局指针。

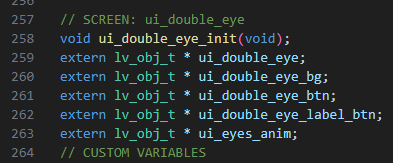

第十一步：修改ui.h

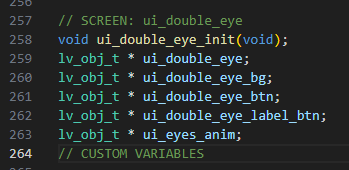

添加全局指针。

第二章 双屏异触技术原理

2.1 Demo描述

本双屏Demo基于707n_LVGL SDK开发，支持双屏双眼动画播放并实时切换眼睛样式（眼睛样式数量上限取决于资源空间大小），支持双屏异触。

2.2 硬件架构

双屏采用两块sh8601进行开发。分辨率为466*466，两个LCD共用QSPI时钟数据线，CS脚分离，两CS引脚是控制双屏显示的核心，本Demo不考虑TE的帧同步，两屏背光引脚连接IOVDD即可。
在硬件接线上，由于共用时钟以及数据线，需增强对应的时钟以及数据IO口的输出强度，并确保两个屏幕与主控之间的连接足够稳定，能够尽可能减少硬件线路的损耗及干扰，否则很容易会出现信号质量下降导致的花屏、画面撕裂等情况，以及两个屏幕都无需接TE引脚，如果两个屏幕共用TE脚会因为两个TE信号影响屏幕的数据时序从而导致显示不正常。
屏1 与屏2分离的引脚字体已加粗。
屏1 lcd接线：LCD_BAT-PAVDD，LCD_3V3-IOVDD，BL_PWM-IOVDD，LCD_RST-PC3，LCD_CS-PA7，LCD_CLK-PA12，SpiD0-PA8，SpiD1-PA9，SpiD2-PA10，SpiD3-PA11。
屏1触摸接线：TPVDD-PC1，TP_RST-PA2，TP_INT-PB7，TP_SCL-PA6，TP_SDA-PA5。
屏2 lcd接线：LCD_BAT-PAVDD，LCD_3V3-IOVDD，BL_PWM-IOVDD，LCD_RST-PC3，LCD_CS-PA13，LCD_CLK-PA12，SpiD0-PA8，SpiD1-PA9，SpiD2-PA10，SpiD3-PA11。
屏2触摸接线：TPVDD-PC1，TP_RST-PA2，TP_INT-PB8，TP_SCL-PB2，TP_SDA-PB1。

2.3 软件架构

2.3.1 异触逻辑流程

使用软件iic。

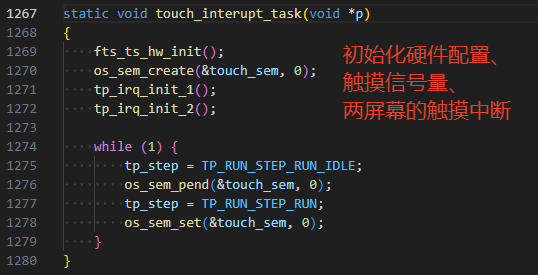

image fts_ts_init();创建触摸任务。

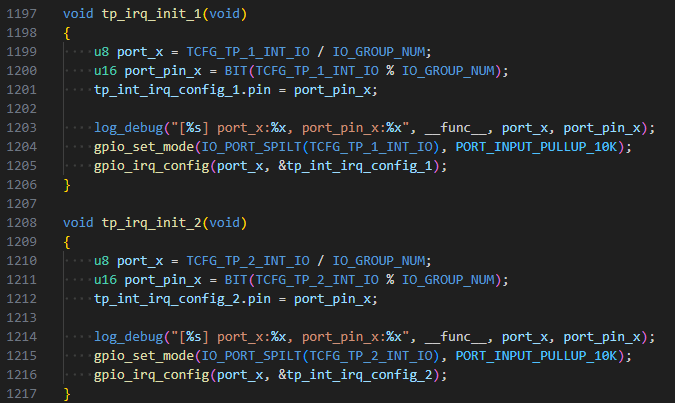

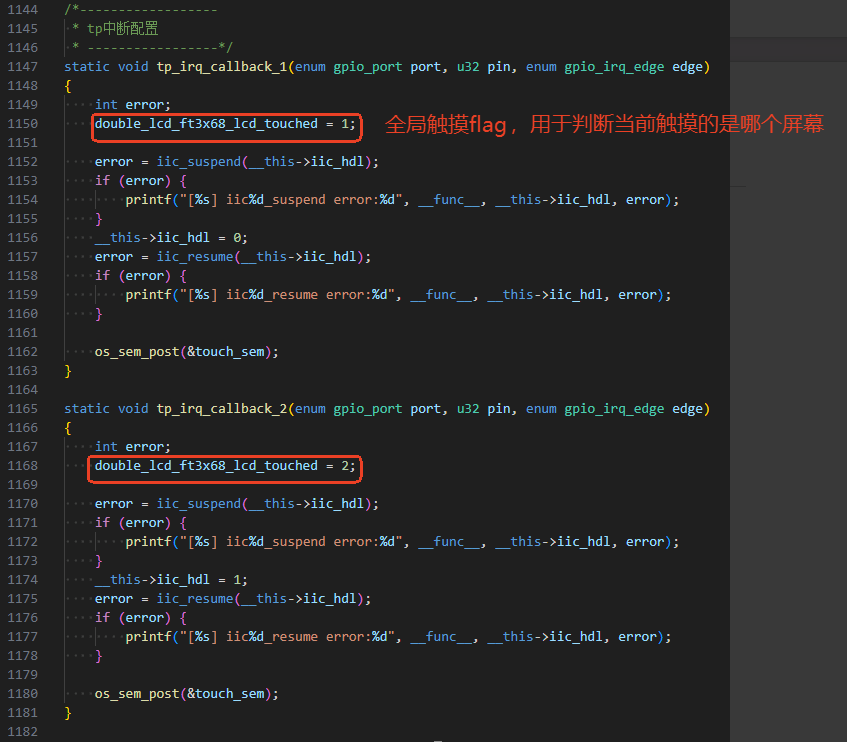

imageimage 初始化两个屏幕使用的两个触摸中断，核心是利用中断判断当前触摸的是哪个屏幕。并使用一个全局flag记录。
imageimage 此处为触摸驱动层流程的核心。

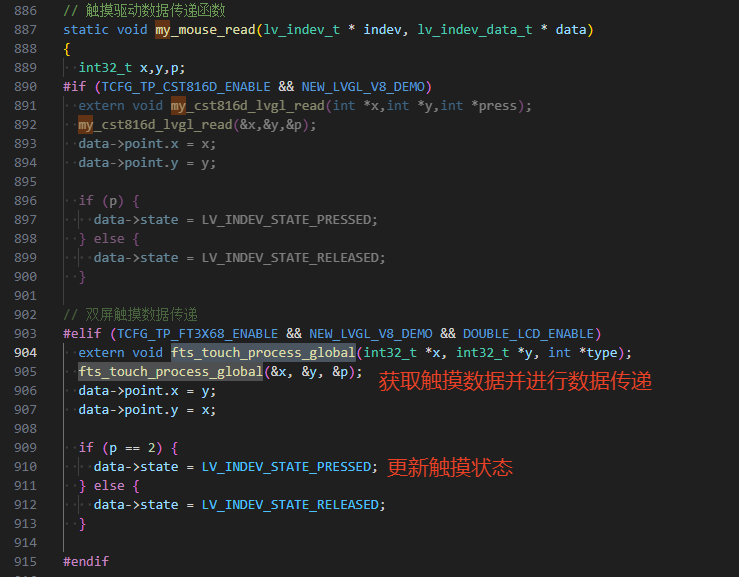

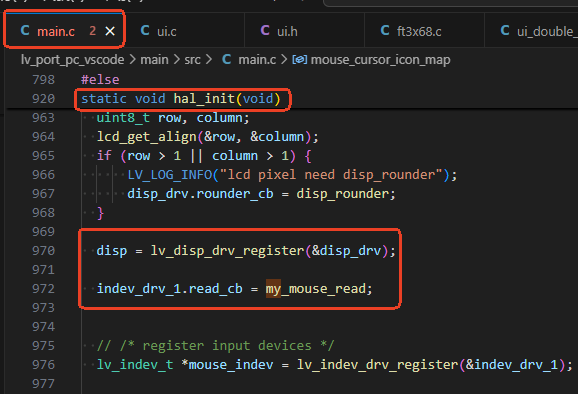

image 应用层绑定并轮询触摸数据获取传递函数。
image 应用层触摸流程核心。

2.3.2 双屏切屏、推屏逻辑流程

主要实现原理是依赖于3个信号量，信号量A在gpu任务渲染完一帧后发送，信号量B等待到信号量A到达后进行切屏以及推屏完成这一帧的显示，两个屏的切屏推屏流程走完后会发送信号量C，信号量B和信号量C通过任务组合控制实现对推屏次数的控制从而实现对帧率的控制。

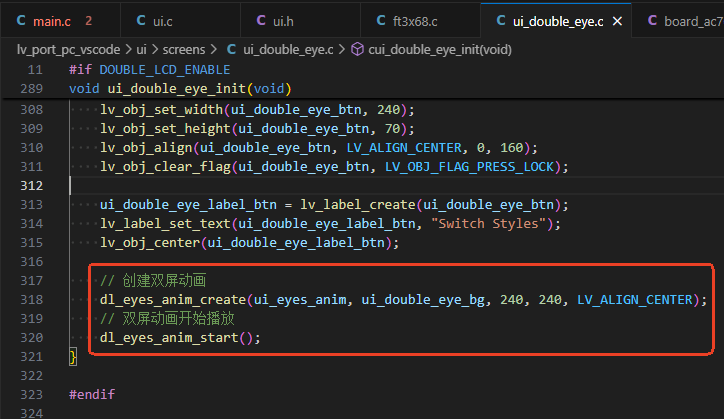

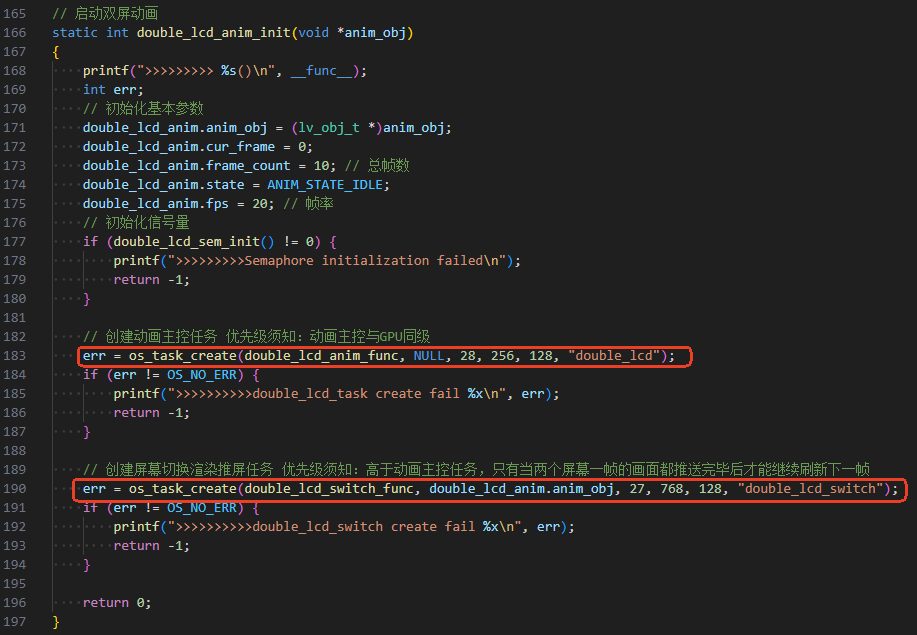

下图为初始化双屏ui。

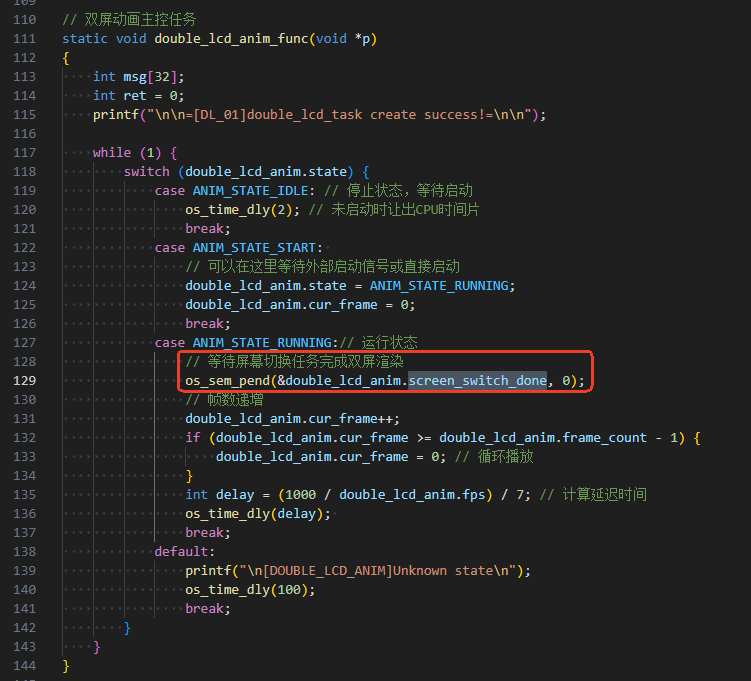

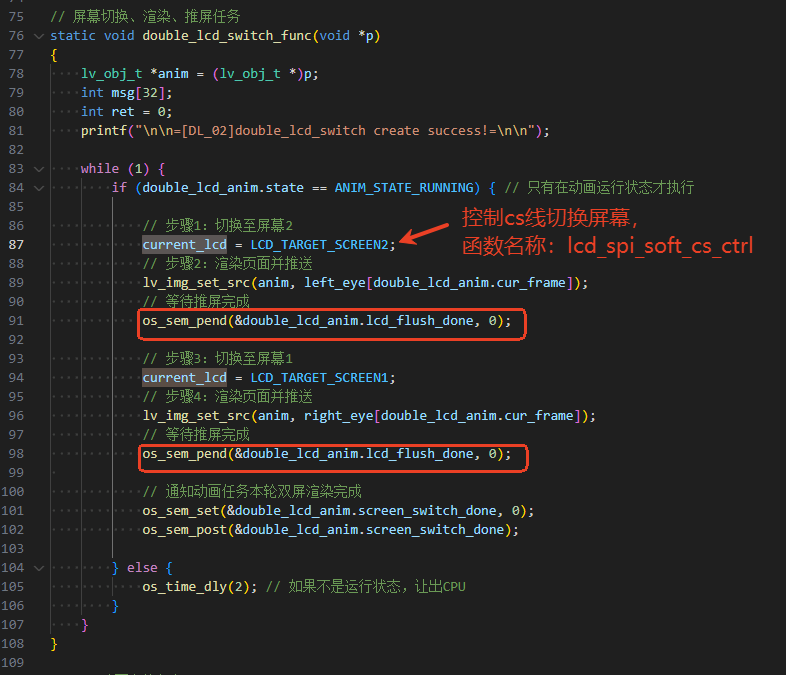

image 创建两核心任务。

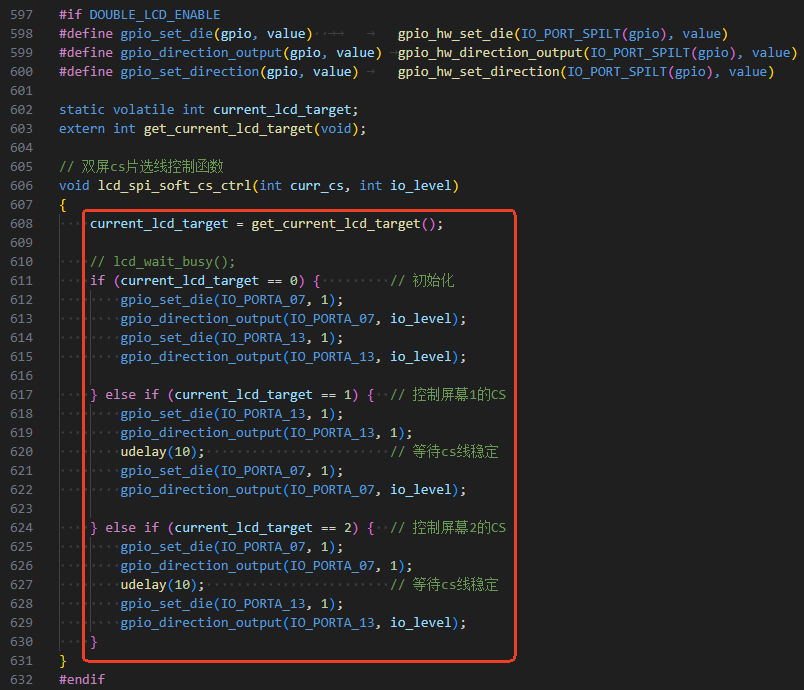

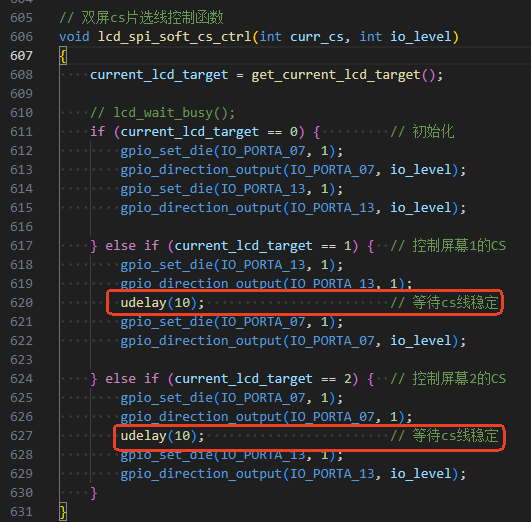

imageimageimage 屏幕cs片选线控制函数。

第三章 Demo使用指南

3.1 添加动画组

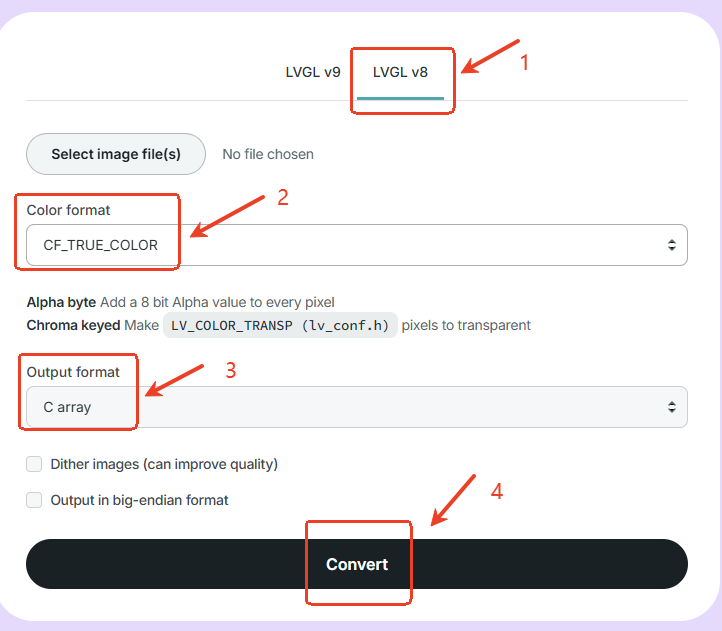

3.1.1 将需要添加的图片进行C数组格式转换

可参考使用网址：点击打开图片格式转换网址

3.1.2 参考Demo中已配置好的.c格式的图片资源文件去配置新增的图片

需要修改的地方：

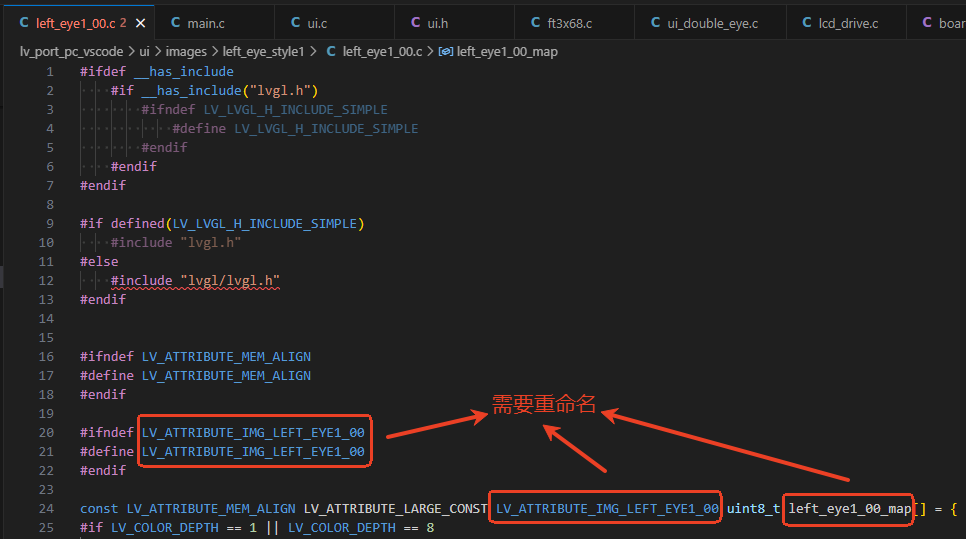

第一步：将转换的得到的.c文件放入Demo的images路径下

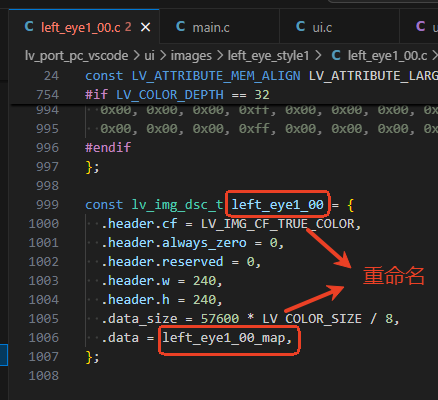

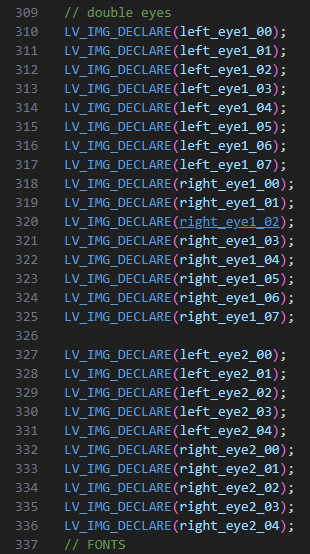

image 第二步：修改资源配置：

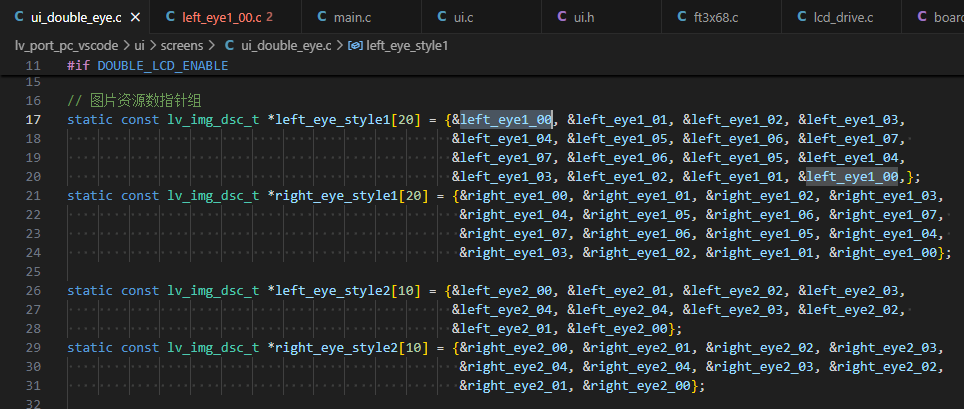

imageimage 第三步：修改ui_double_eye.c中的图片资源数组
此处4个数组包含左右眼、两种样式共4组图片。数组中每一个元素都是一张/一帧图片，按新增的图片资源.c文件末尾的结构体名称修改即可。

第四章 注意事项

4.1 资源空间

707相较于701内存空间较少，Demo的两个样式的眼睛图片资源均已经过裁剪才可放入，如要新增动画则需要先删除一部分Demo中原有的眼睛图片资源。本Demo的图片资源尺寸为240*240，若需要增大图片尺寸需注意内存空间是否充足。

4.2 推屏切屏时cs片选线的注意事项

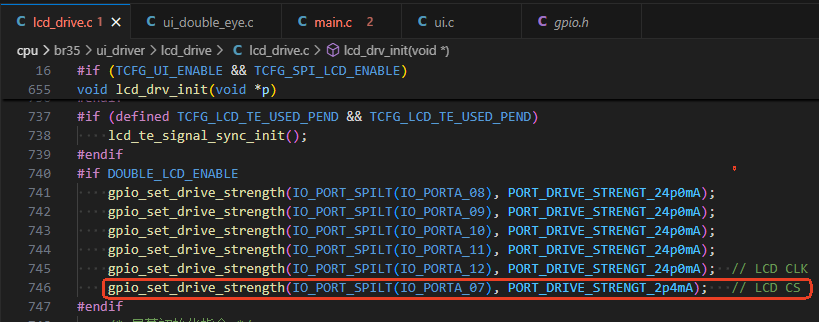

需要先取消另外一个屏幕的片选并等待cs线稳定。

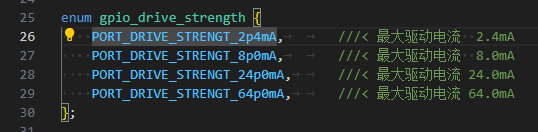

若在上电后的短时间内出现左右屏的图片帧有某一帧推反了，如：右屏的图片推到了左屏上，可尝试稍微增加udelay的时间确保cs片选线稳定（与硬件线路的损耗以及干扰有关），或尝试对cs线进行强驱处理。注意，在本Demo的硬件环境下经验证cs片选线的强驱在选择PORT_DRIVE_STRENGT_2p4mA以上的最大驱动电流后会黑屏。

其他

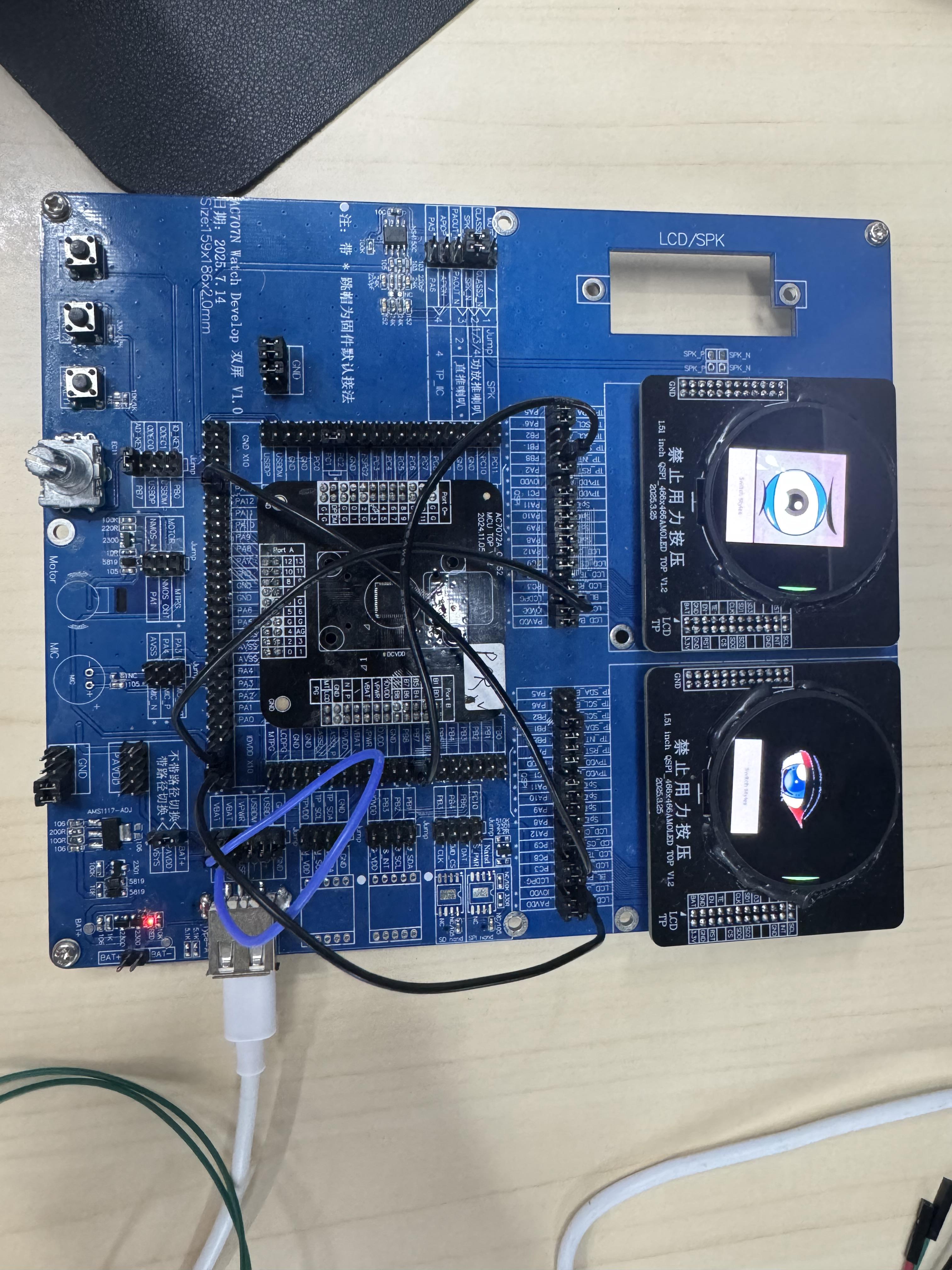

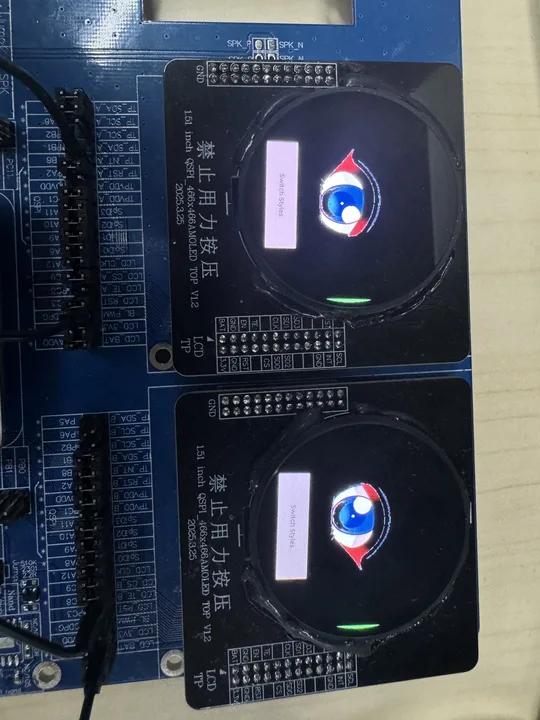

V1.0版本Demo 效果展示

点击按钮即可在两种眼睛样式之间切换。
