支付宝硬件(HSC32I1)方案固件移植说明V1.1

📎 原始文档：https://www.kdocs.cn/l/ce8u81ApaxKv 支付宝硬件(HSC32I1)方案固件移植说明

  1. 文件说明： \sdk\apps\common\pay\alipay -----平头哥sdk文件
    \apps\common\pay\alipay\soc\se\JL\vendor_product.c ------平头哥驱动文件
    \apps\common\pay\alipay\soc\se\JL\vendor_cache.c ------中间缓存文件
    \sdk\AC701N.cbp ------工程文件
    \sdk\cpu\br28\liba -------平头哥库文件
    \apps\watch\ui\lcd\STYLE_WATCH_NEW\ui_action_qrcode.c ------UI显示
    \apps\watch\smartbox\bt_manage\bt_trans_data\le_smartbox_module.c ----ble逻辑文件
  2. 移植过程 本文档根据V2.0.0版本打patch进行移植，其他版本可根据具体情况参考。

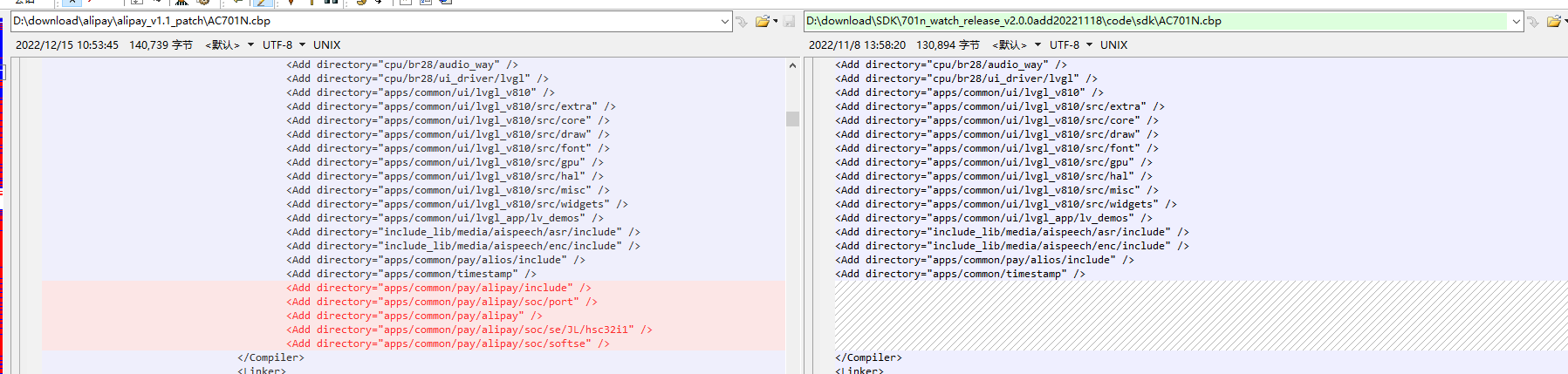

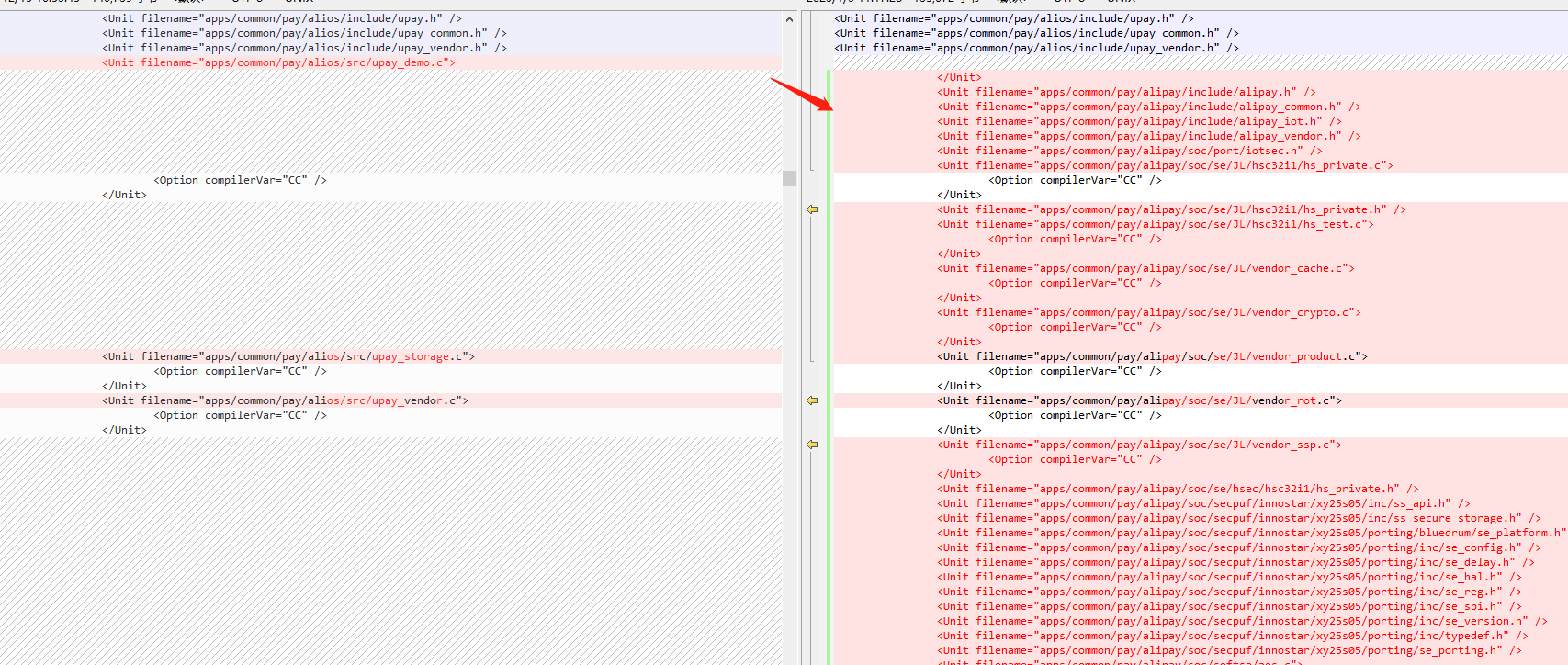

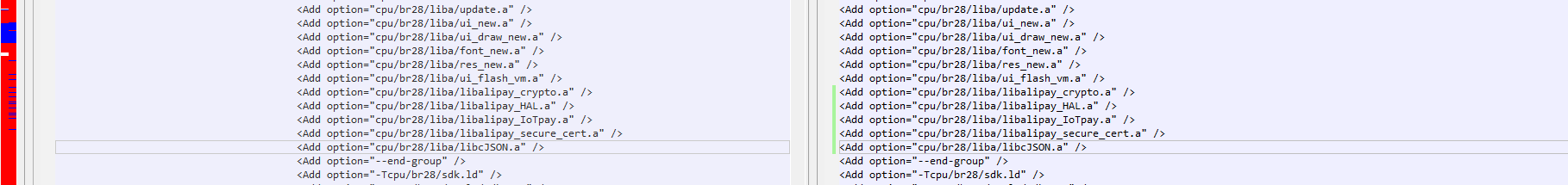

    1.工程文件移植与修改 code\sdk\AC701N.cbp

搜索下alipay 包含.a库文件

包含.h 和.c文件

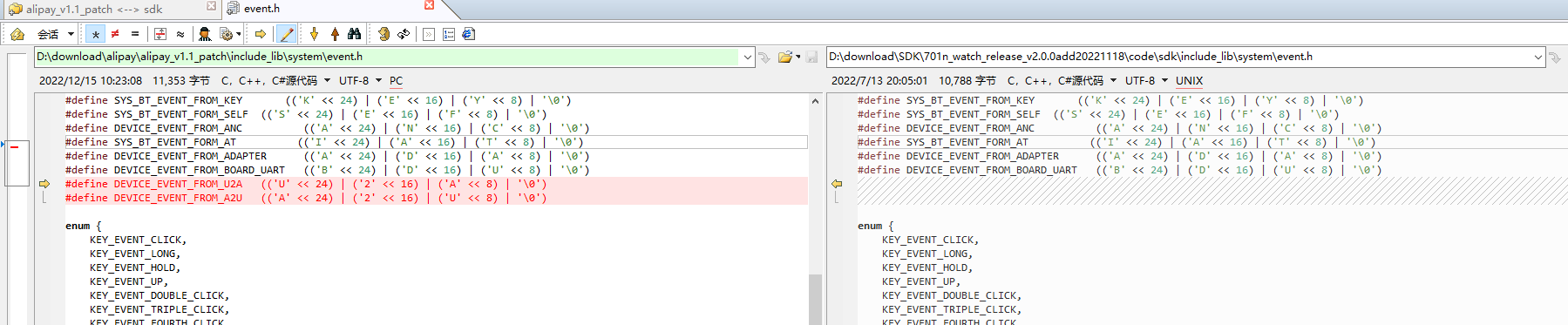

  1. \sdk\include_lib\system\event.h image

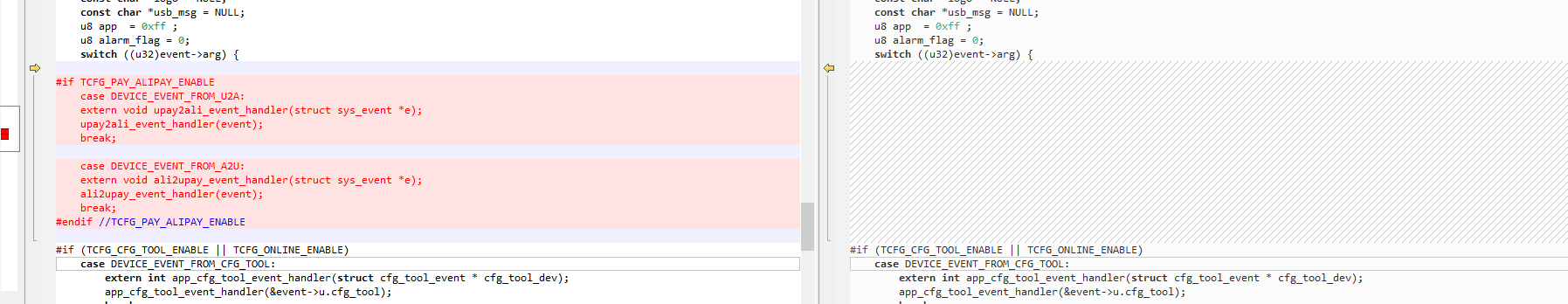

对ble接收到的数据进行事件定义和处理 sdk\apps\watch\task_manager\app_common.c

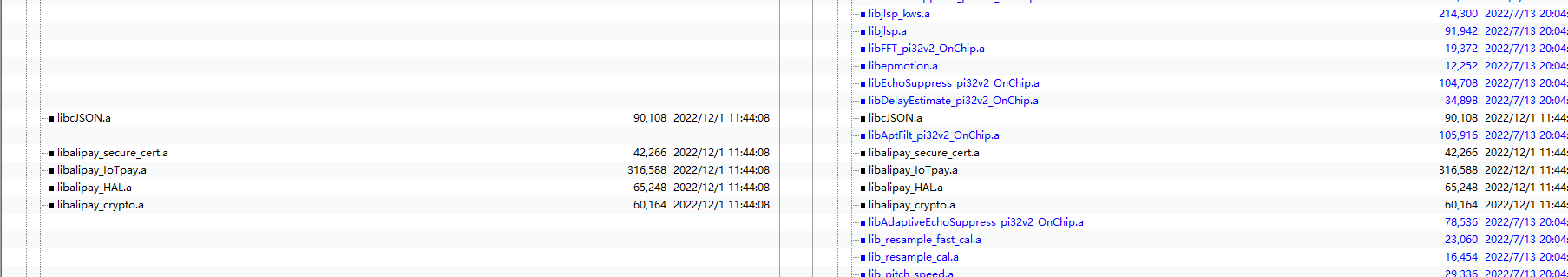

  1. \sdk\cpu\br28\liba下的库文件 image

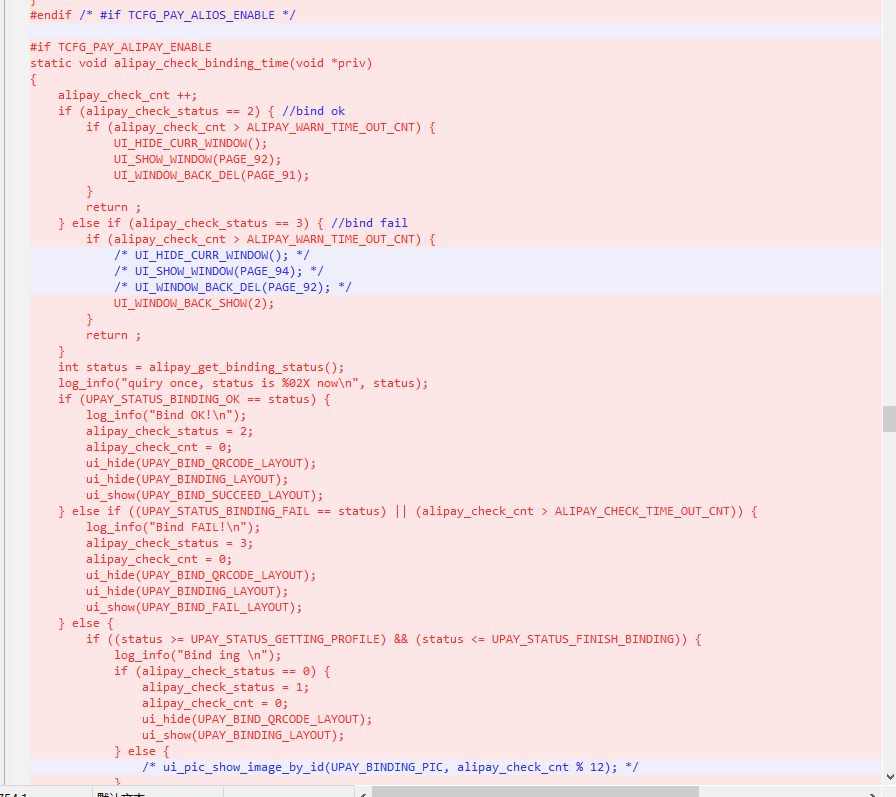

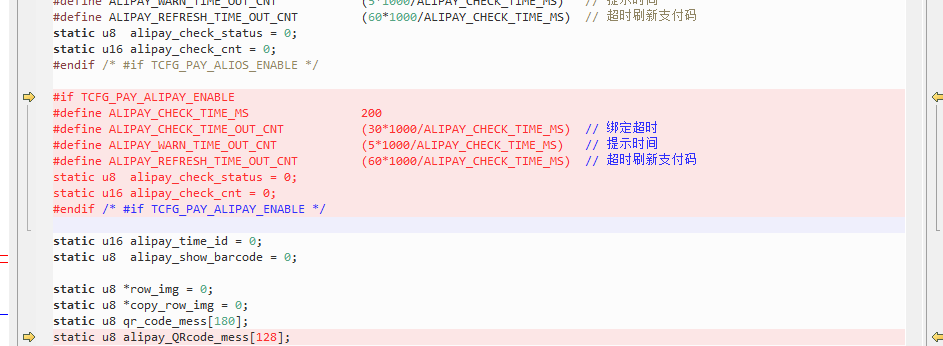

  3. sdk\apps\watch\ui\lcd\STYLE_WATCH_NEW\ui_action_qrcode.c 支付宝UI界面进行逻辑控制和ble广播开关

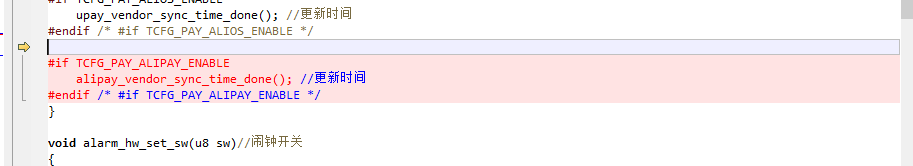

  1. sdk\apps\watch\task_manager\rtc\alarm_api.c

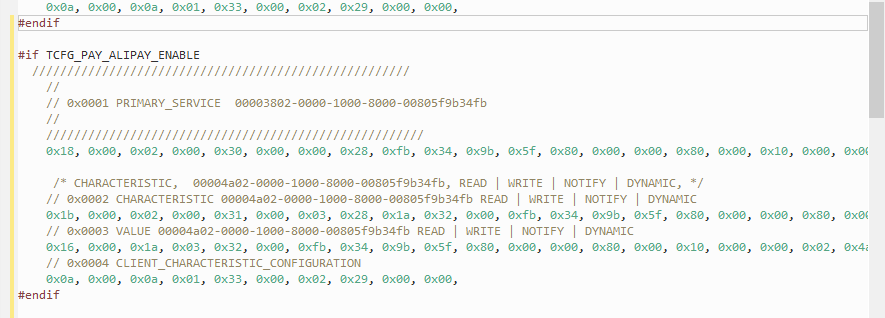

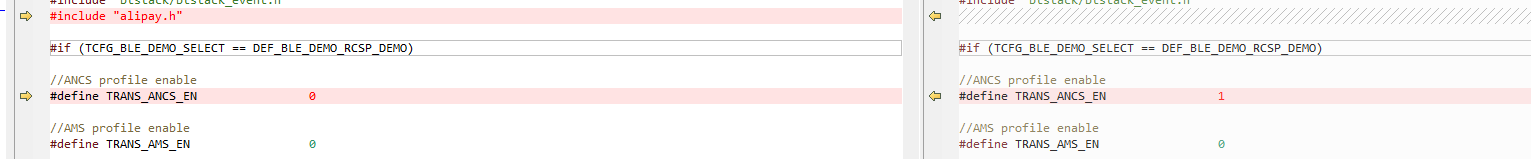

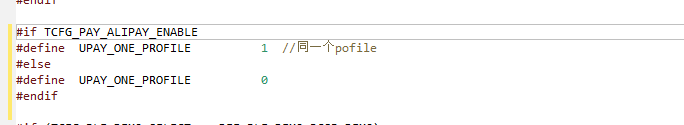

6.sdk\apps\watch\smartbox\bt_manage\bt_trans_data\le_smartbox_module.h 更新profile

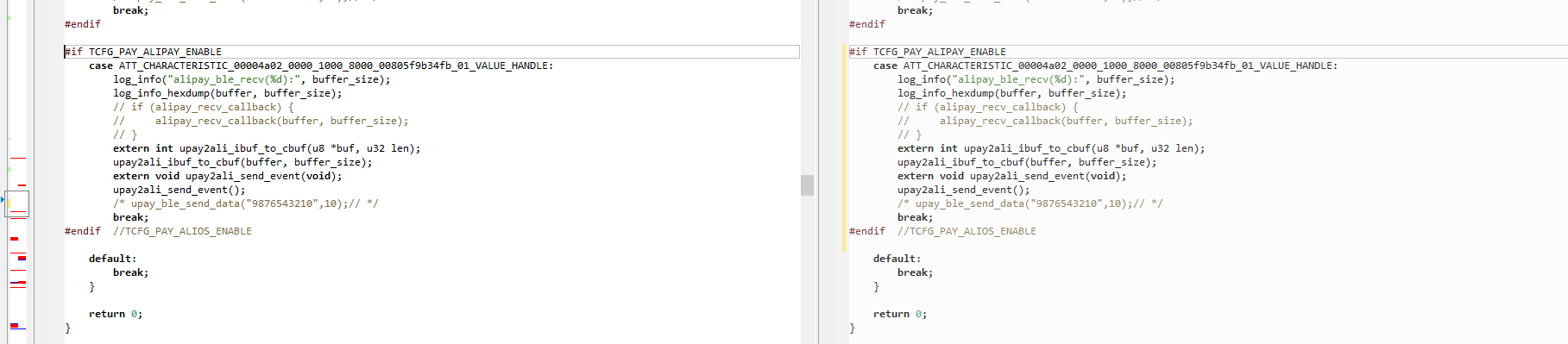

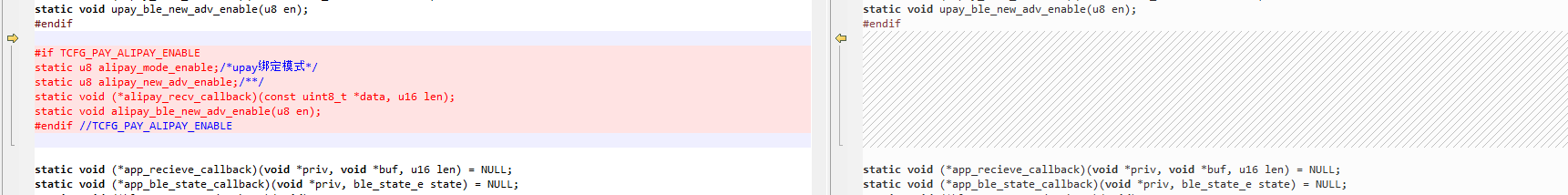

sdk\apps\watch\smartbox\bt_manage\bt_trans_data\le_smartbox_module.c

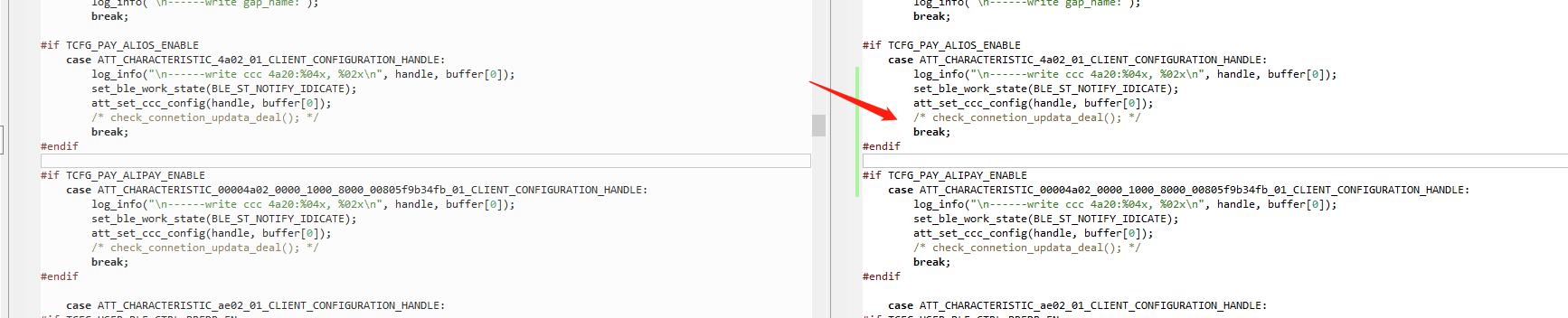

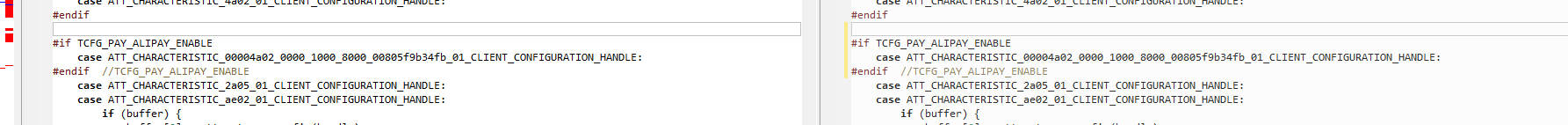

Ble的读和写回调事件，以TCFG_PAY_ALIPAY_ENABLE进行宏控制

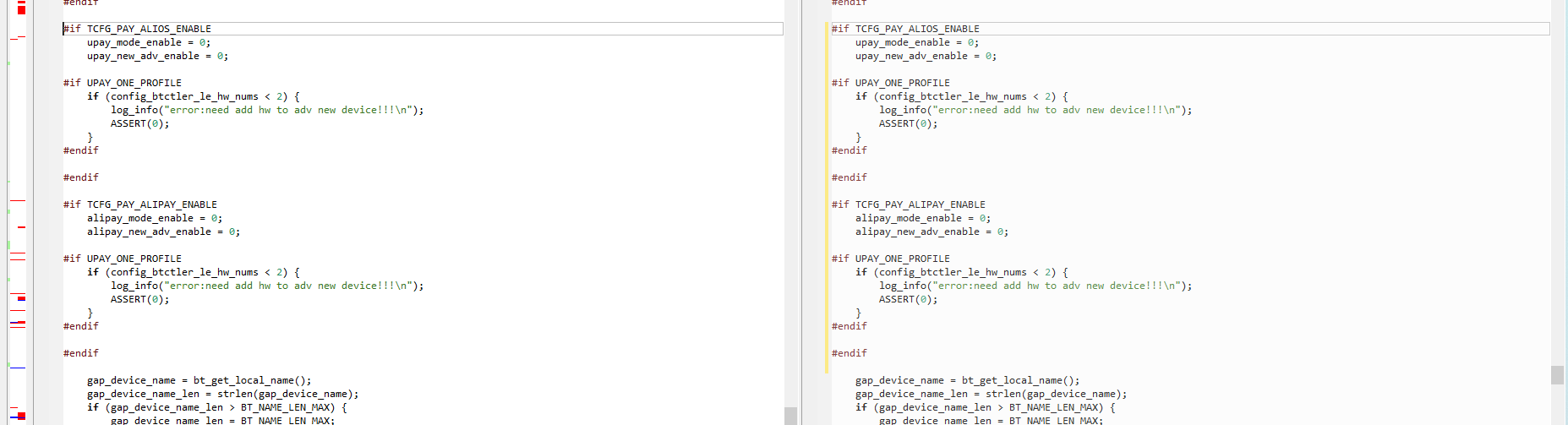

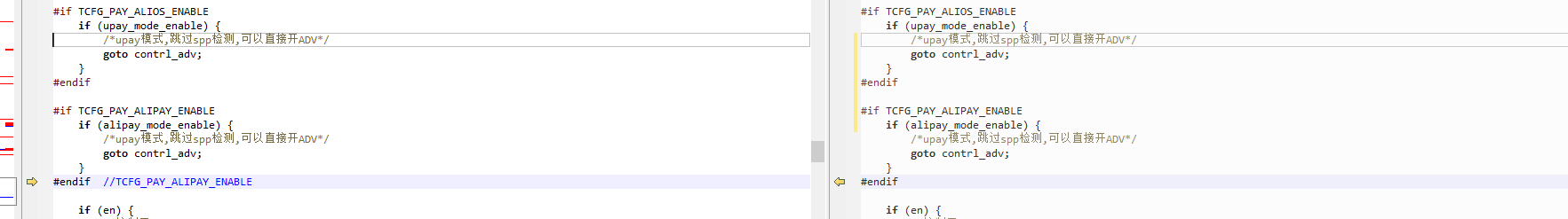

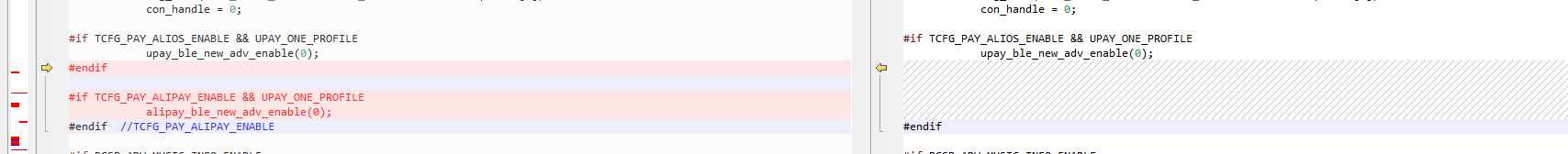

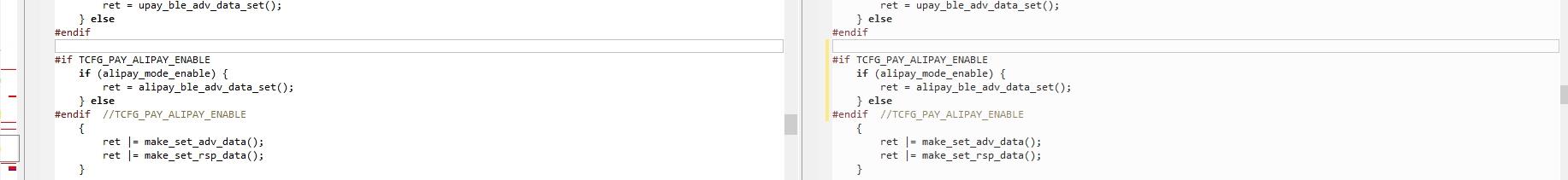

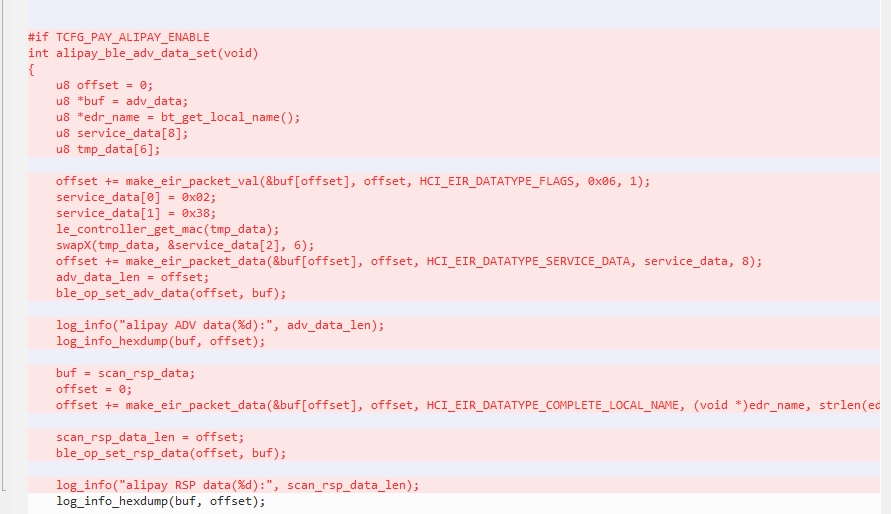

sdk\apps\watch\smartbox\bt_manage\bt_trans_data\le_smartbox_adv.c 广播包处理

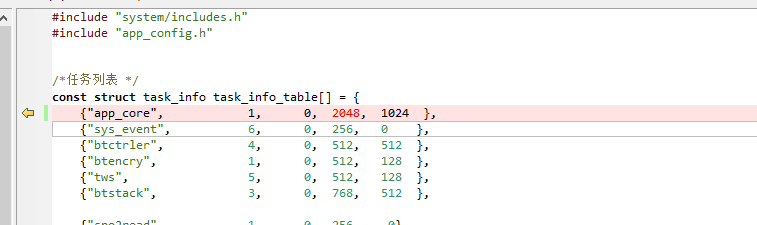

7.\sdk\apps\watch\common\task_table.c 对app_core的 task堆栈大小调整为2048

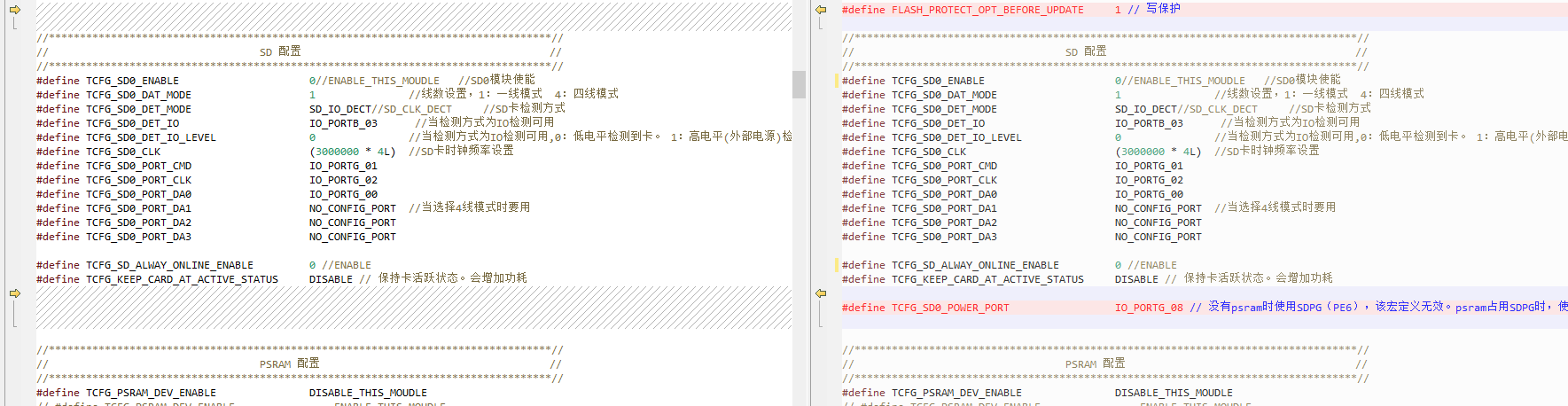

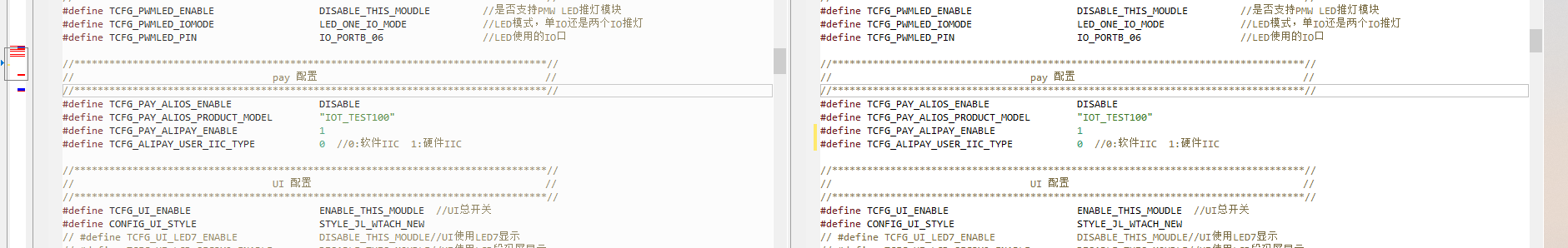

8.\sdk\apps\watch\board\br28\board_701n_demo\board_701n_demo_cfg.h配置文件修改


sdk\apps\watch\board\br28\board_701n_demo\board_701n_demo.c

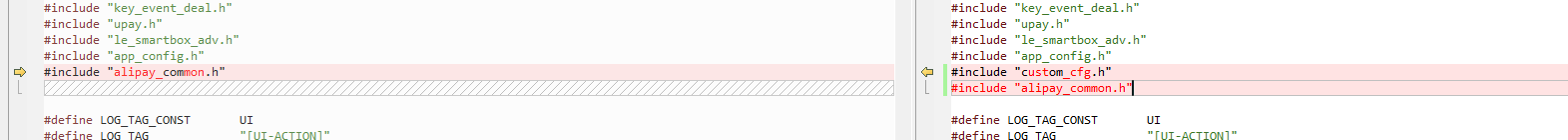

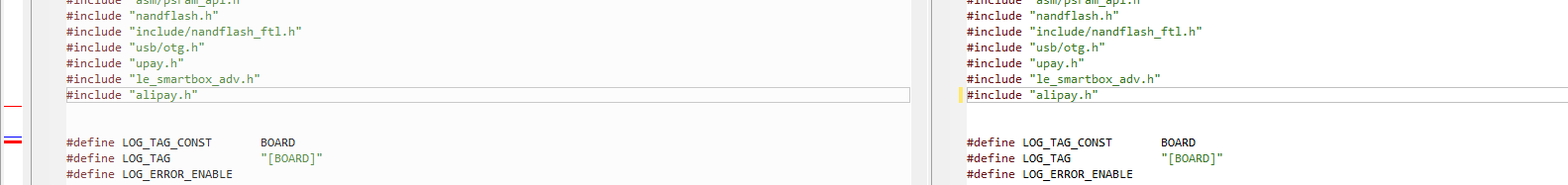

包含头文件

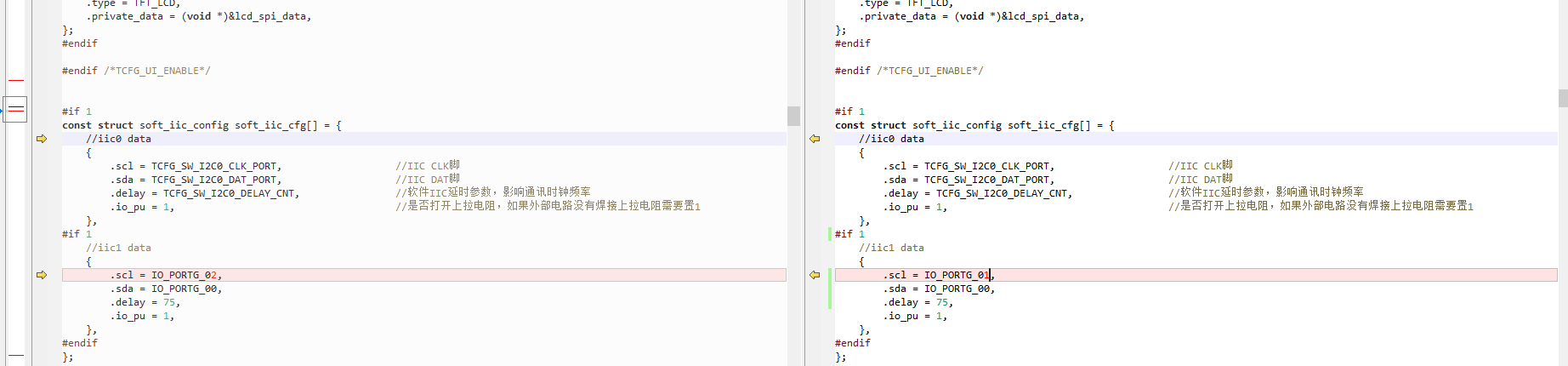

配置对应的IO口为IIC

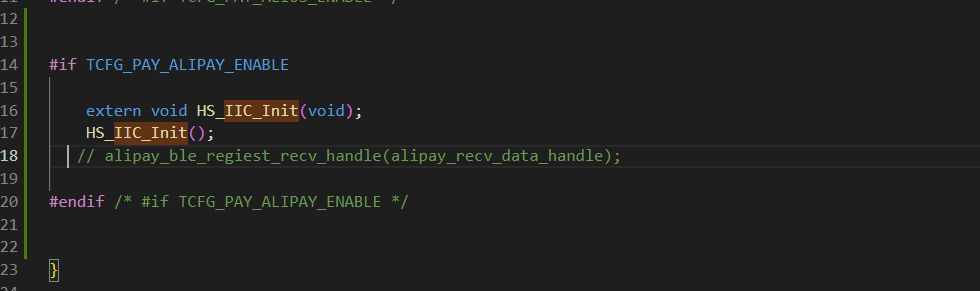

在board_init函数进行IIC初始化

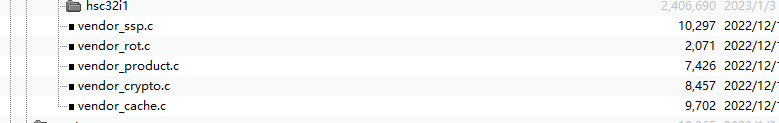

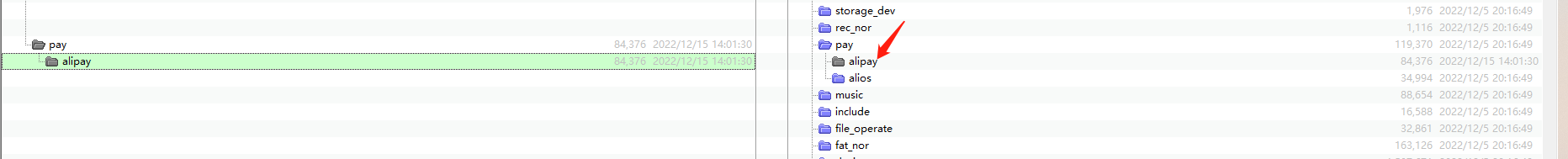

9.复制对应alipay驱动和头文件

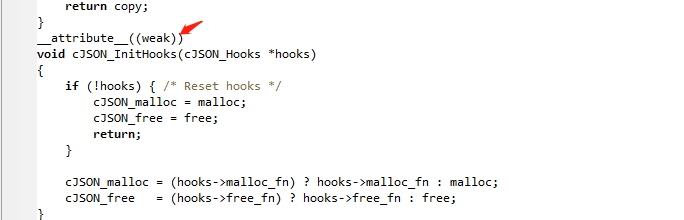

10.sdk\apps\common\cJSON\cJSON.c 文件中函数定义为弱函数，避免与平头哥库函数冲突。下图为示例，具体需要更新的函数参考patch文件。

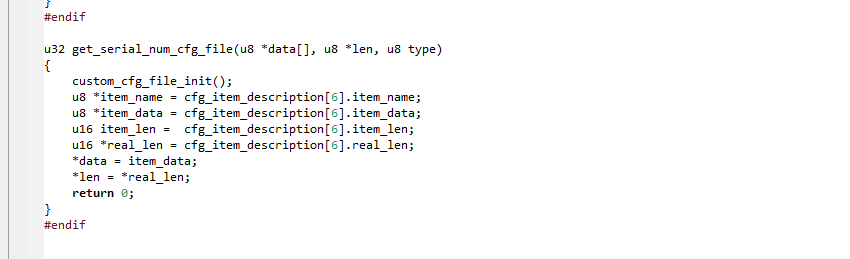

11.apps\common\third_party_profile\common\custom_cfg.c 和custom_cfg.h文件，获取SN 码

12 . sdk\apps\watch\log_config\lib_btctrler_config.c 配置

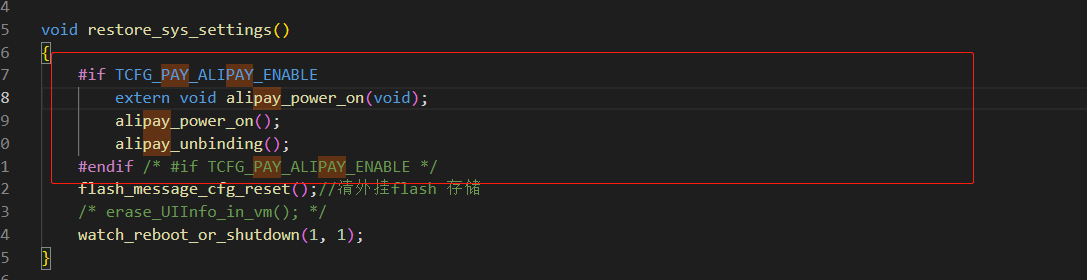

  1. apps/watch/ui/lcd/ui_sys_param_api.c 恢复出厂设置时候清除支付宝绑定信息 image

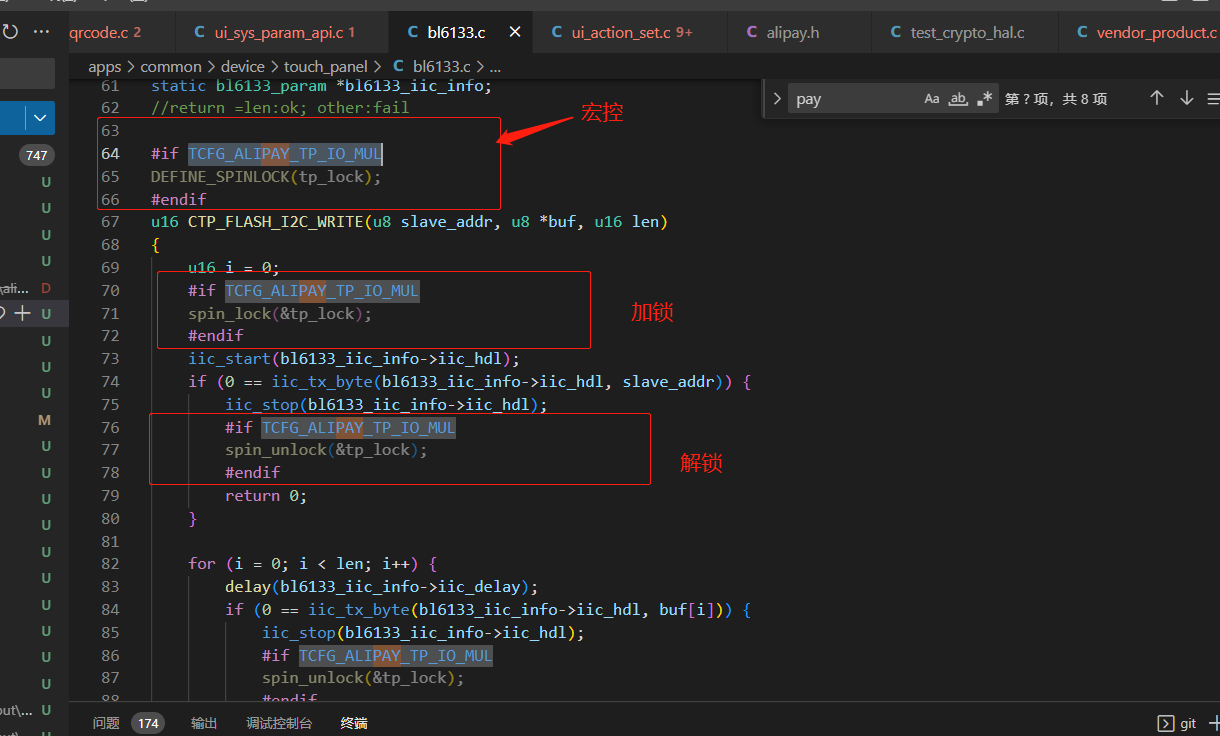

  2. apps/common/device/touch_panel/bl6133.c tp驱动，硬件上加MOS电路能够实现tp 与加密IC公用IIC。 image

同理在加密IC 驱动apps/common/pay/alipay/soc/se/JL/hsc32i1/hs_private.c
的读写hs_i2c_read和hs_i2c_write 函数中，也需要用锁控制进行复用操作。

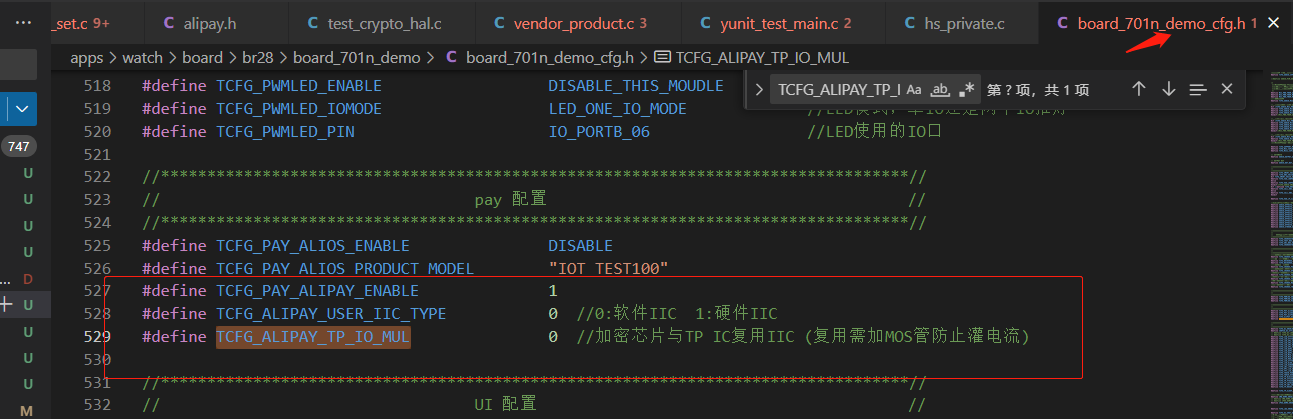

在board_701n_demo_cfg.h中添加对应宏控。

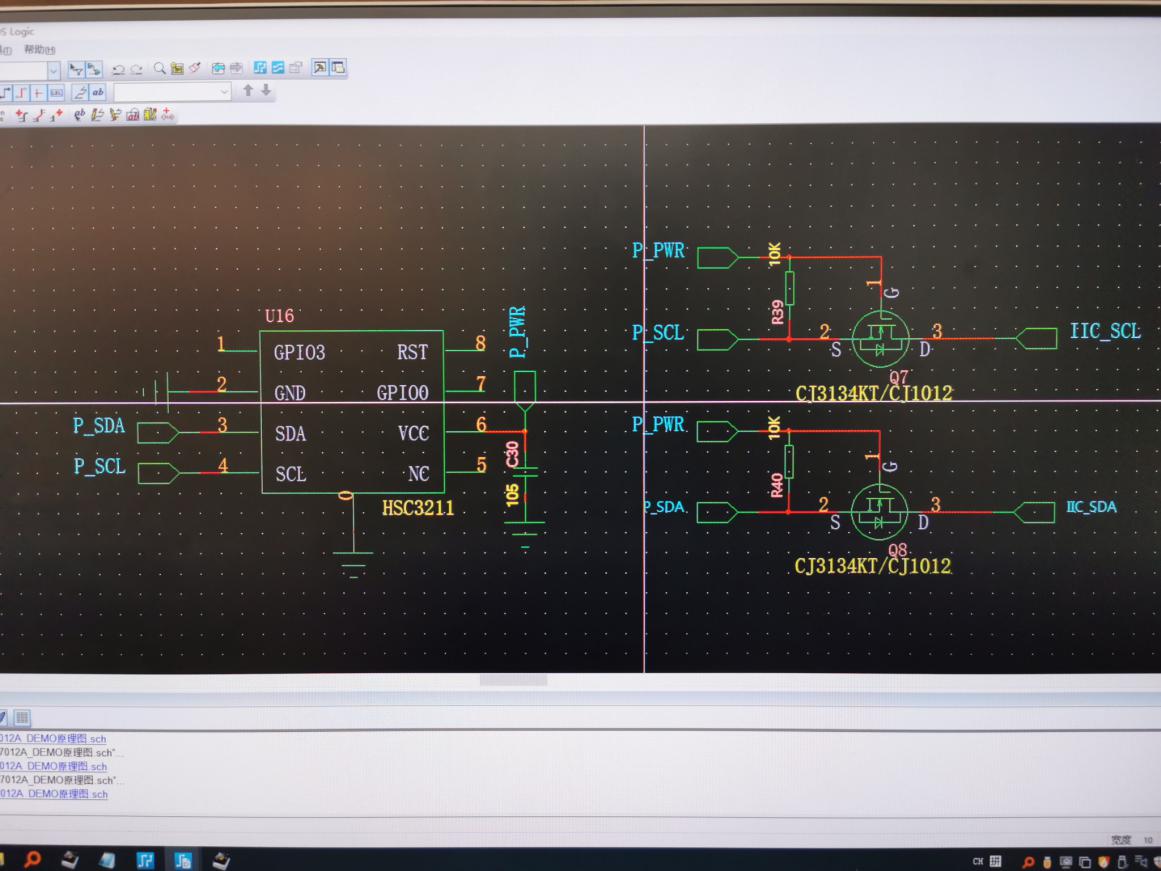

注意：TCFG_ALIPAY_TP_IO_MUL 宏默认是关闭的，如果需要复用其他IIC 管脚，需要使用MOS 管电路进行控制，防止灌电流到加密IC。参考电路如下，具体电路设计询问杰理硬件同事。
