手表PCBA分板和带电池安装屏幕 注意事项 V1.0
手表PCBA分板和带电池安装屏幕 注意事项 V1 .0
- 11.29 Hawkeye
一、分板要求：
请使用分板机分板，禁止人工用手掰开分板，手工分板非常容易导致PCBA 出现应力损伤，轻则导致器件和芯片出现损伤，重则直接导致器件脱落。常见现象有电容应力性损坏，分层，导致板子漏电。已经遇到不少客户因为手工掰开分板导致PCBA 出现问题，请重视！市面上二手的分板机其实也不贵。

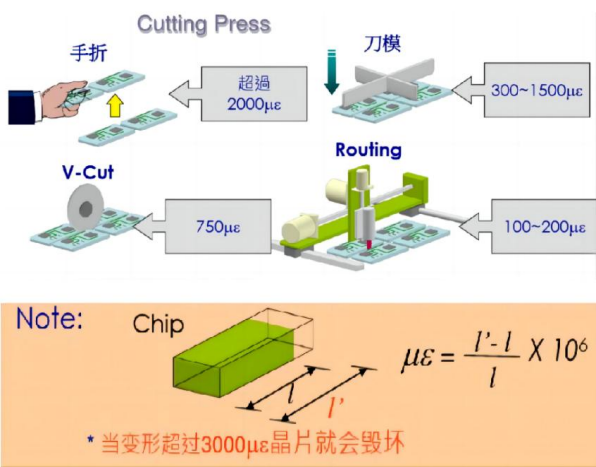

常见各种分板方式的实测应力：
当分板应力超过3000uSTRAIN时，PCBA上面的芯片和其他电子物料就会有损坏的隐患。
版权所有，侵权必究 1
地址：深圳市南山区北环大道9116号富华科技大厦7F
电话：0755-26499936 传真：0755-86540096
网站：www.zh-jieli.com
二、 带电池安装屏幕注意事项
经过走访客户的的产线，发现多家客户的产线都存在先焊接电池然后再安装屏幕排线的装机方式。根据产线经验和测试数据，芯片在电池带电的情况下抗ESD能力和抗浪涌的能力减弱很多，并且有可能由于排线的误触导致短路。如果因为结构限制必须先焊接电池，产线工人务必严格要求佩戴静电环，做好静电防护！并且注意操作手法，不要让手直接摸到PCBA上的物料或者座子金属！
为了避免带电操作导致电路损坏，可以采取焊接电池后用镊子短路电池的方式让电池保护板短路。
最安全的操作流程是，所有的排线安装和焊接工作都完成后，最后一个步骤焊接电池。
