JL701N穿戴客述问题FAQ

📎 原始文档：https://www.kdocs.cn/l/cuW3Iji1puTJ

JL701N穿戴客述问题FAQ

PDF格式下载：J L701N穿戴客述问题FAQ.pdf（更新日期：20221129） https:/kdocs.cn/l/cuW3Iji1puTJ
手表穿戴技术应用文档入口汇总
 https:/kdocs.cn/l/cp1zk972hSW 8
J L701N穿戴类补丁list
https:/kdocs.cn/l/clysrollEaiR

内容	作者	日期
初稿	XSL	20220817
增加硬件客述模块	CXJ	20220822
增加OTA模块	XSL	20220823
对模板进行优化	YWP	20220829

版权所有，侵权必究 1
地址：深圳市南山区北环大道9116号富华科技大厦A栋7楼
电话：0755-86720393
网站：www.zh-jieli.com
JL701N穿戴客述问题FAQ.................................................................................................... 1
一、 UI ..................................................................................................................................9
客述问题： .....................................................................................................................9
16、 JL701_WATCH_SDK_104 卡片选择项的内容会在选择项里面重复 — 20220926YP ............................................................................................................. 9
15、JL701_WATCH_SDK_104卡片删除到只剩两个且有消息通知时滑进表盘页面存在卡顿现象——20220831ZT .................................................................................. 11
14、JL701_WATCH_SDK_200菜单进卡片不能返回菜单问题——20220831CB .... 11
13、JL701_WATCH_SDK_200字库文字不滚动，以及滑出左侧边栏后死机—— 20220826CB ........................................................................................................... 11
12、 JL701_WATCH_SDK_200从菜单进入卡片后，右滑不能返回菜单—— 20220826CB ........................................................................................................... 11
11、JL701_WATCH_SDK_103表盘界面下拉状态栏点击控件后，将控件返回表盘页面改为返回状态栏——20220810ZH ...................................................................... 11

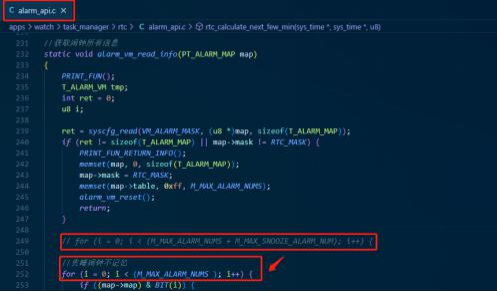

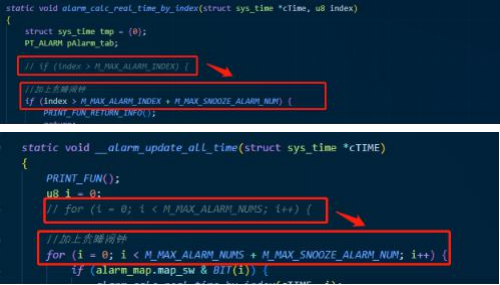

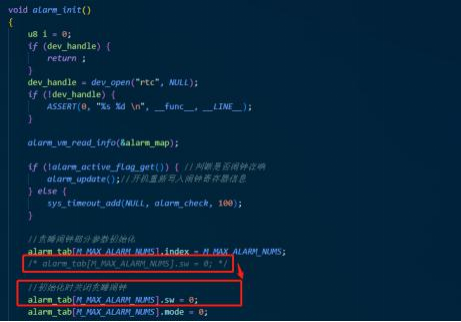

10、JL701_WATCH_SDK_102、103、104、200闹钟不响的问题——20220818ZT12
9、JL701_WATCH_SDK_104两个列表的页面，滑动其中给一个页面，再滑动另一个页面的空白处会出现另一个列表滑动情况---20220816AQ.............................. 14

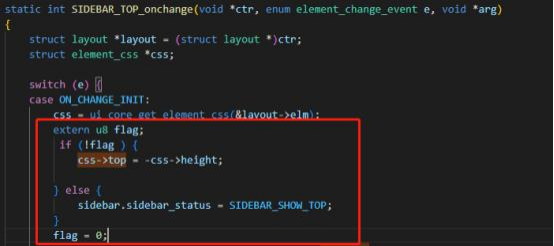

8、JL701_WATCH_SDK_104开侧边栏后，设置更换表盘后，左移，右移，都会出现侧边栏---20220815SL ....................................................................................... 14
7、开机屏幕闪烁---20220813 ............................................................................. 15
6、表盘预览图记忆功能（横向列表记忆）---20220804..................................... 15
5、下拉菜单中蓝牙和勿扰状态显示异常？---20220722..................................... 16
4、ui界面刷新资源出现卡顿？---20220720....................................................... 16
3、开侧边栏后，卡片滑动异常---20220718 ....................................................... 17

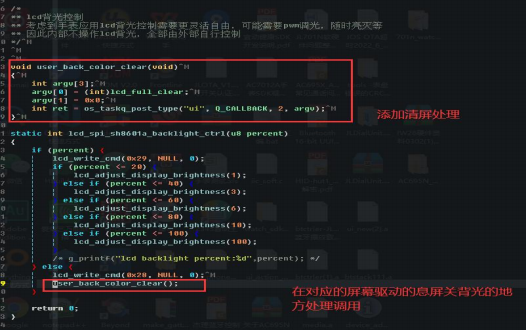

2、JL701N息屏清除UI数据防止唤醒时候有上一帧数据缓存---20220702 ........ 17
1、UI 工程缩放注意事项 ---20220305YP ........................................................18
基础问题： ................................................................................................................... 18

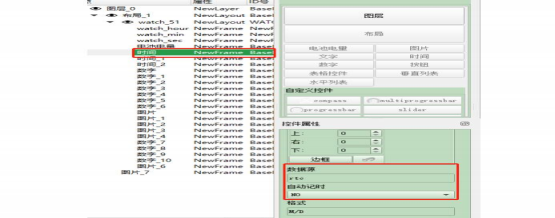

16、UI 的时间控件，绑定数据源为"rtc"，且开自动计时，分钟数字跳动，例： 43->44->43->44................................................................................................... 18
15、sdk如何删除表盘.......................................................................................... 19

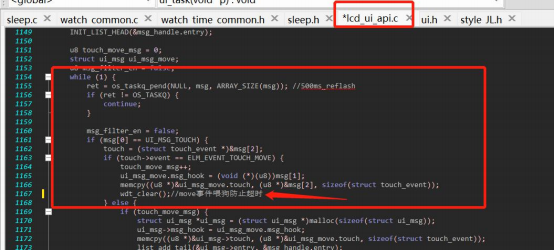

14、长时间触摸，一直发送ui消息导致卡死....................................................... 19
13、消息通知弹窗设置......................................................................................... 19

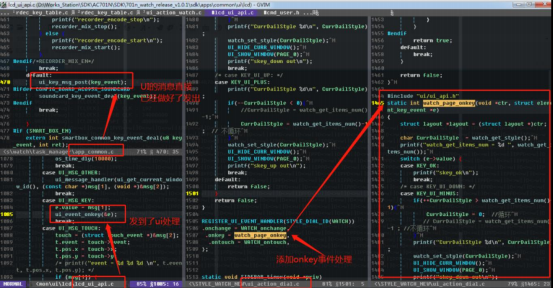

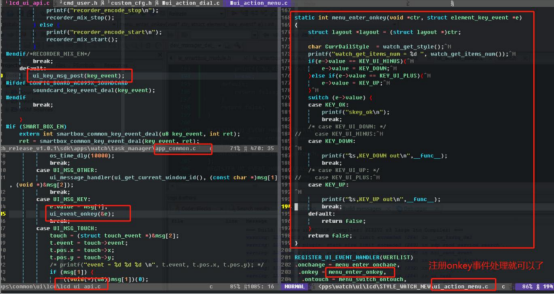

12、编码器如何切换UI功能................................................................................ 20

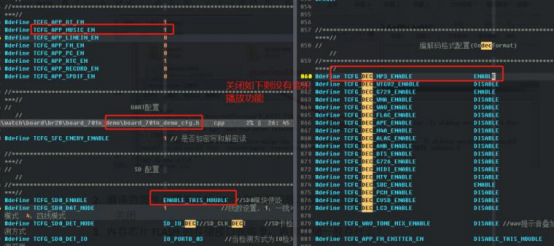

11、板级配置中如何去掉SD卡和音乐播放功能..................................................23
10、弧形列表菜单添加......................................................................................... 23
9、UI界面常用设置函数...................................................................................... 23
8、如何使用时间控件刷新时间显示？ ............................................................... 24
7、移植不同版本表盘中的页面后，ui资源不显示...............................................24
6、如何设置ui字体？ .......................................................................................... 24
5、如何修改字体显示颜色？ ................................................................................ 25
4、怎么修改屏幕显示大小？ ................................................................................ 25
版权所有，侵权必究 2

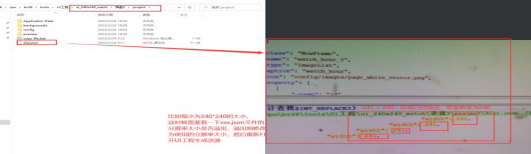

3、如何进行表盘资源缩放？ .............................................................................. 25
2、添加表盘显示版本错误....................................................................................26
1、如何添加表盘和新增界面工程........................................................................ 26
二、系统异常.....................................................................................................................26
客述问题： ................................................................................................................... 26

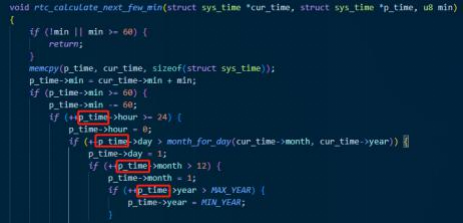

8、JL701_WATCH_SDK(2.0.0)rtc年尾日期不对问题 —20220926CB .................... 26
7、JL701_WATCH_SDK(所有版本)iic_soft.c文件有问题 —20220907SL ............... 27
6、JL701_WATCH_SDK（所有SDK版本）系统休眠唤醒后，出现异常情况...... 27
5、JL701_WATCH_SDK（所有SDK版本） io口无法正常控制.......................... 28
4、JL701_WATCH_SDK_102 手表打开血氧，开机后反复出现重启现象---20220804 .............................................................................................................................. 29

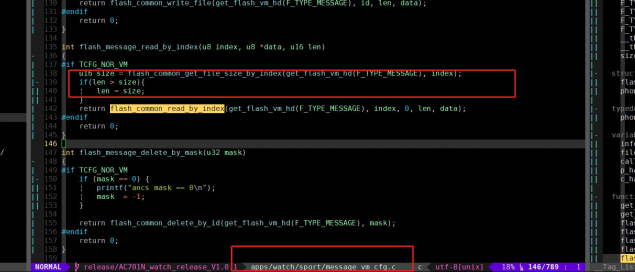

3、 JL701_WATCH_SDK_102 消息通知造成卡死开机卡住 HELLO 页面---20220730 CB ................................................................................................. 30
2、 JL701_WATCH_SDK_103 sniff 充电拔出的时候会使 vddio 跳变问题---20220729YP .....................................................................................................30
1、701N_SDK 样机偶现低电关机的情况---20220729CB ................................... 30
基础问题： ...................................................................................................................31
1、小文件接口使用注意 ---20220730 CB .....................................................31
三、蓝牙............................................................................................................................32
客述问题： ...................................................................................................................32
6、AC695_WATCH_SDK(3.1.4)开关经典蓝牙导致连不上问题 —20220926CB .....33

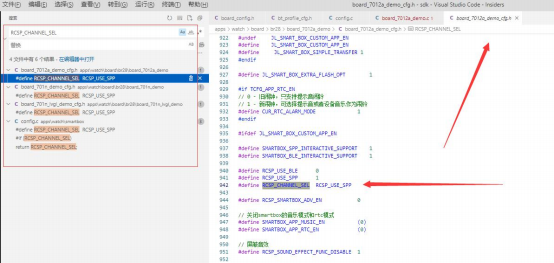

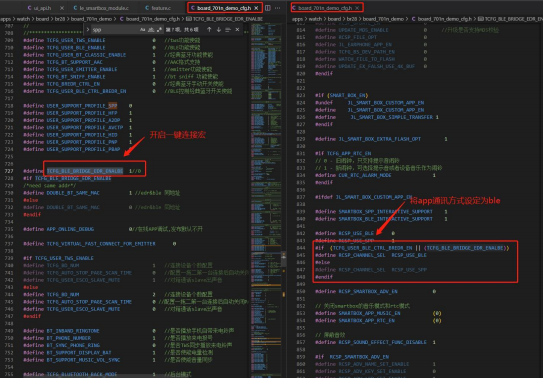

5、杰理RCSP协议仅选择BLE通讯.................................................................... 33
4、JL701_WATCH_SDK_V200ios播放音乐时无法音乐同步---20220919ZH .......33

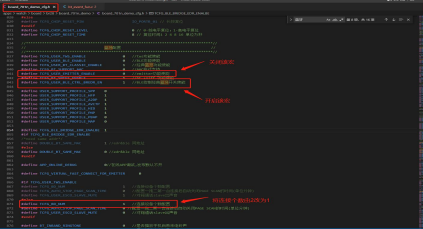

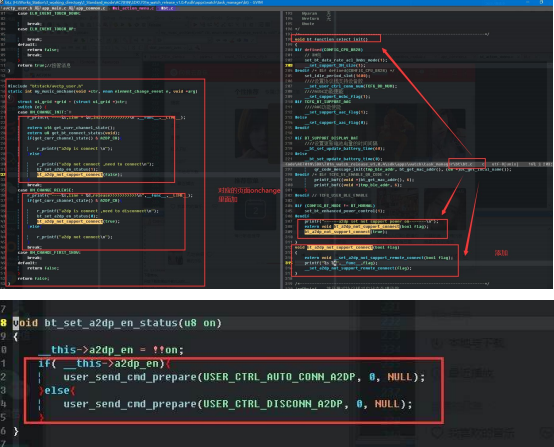

3、JL701_WATCH_SDK_V200开ble控制edr宏，并把发射器关掉，将连接数改为
1，导致设置界面无法开启经典蓝牙问题---20220919YP .................................... 34
2、JL701_WATCH_SDK_V104、V200连接iOS手机微信录制视频或拍照手表会进入通话中页面 ---20220819YP ............................................................... 35
1、 JL701_WATCH_SDK_V102版本以前蓝牙断开一分钟后搜不到蓝牙问题---20220627 YP ............................................................................................... 35
基础问题： ...................................................................................................................35

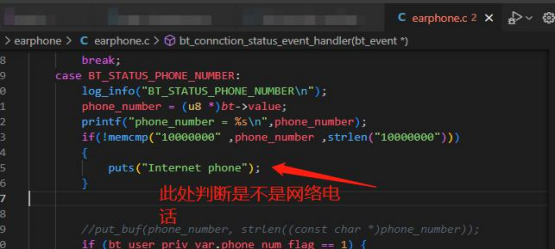

4、网络电话和系统电话区分................................................................................36
3、BLE-HI D控制抖音..........................................................................................37
2、如何修改蓝牙名？ ...........................................................................................37

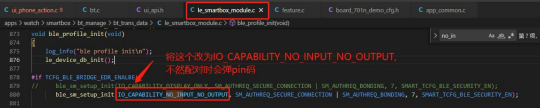

1、蓝牙基础问题.................................................................................................. 37
四、音频配置.....................................................................................................................38
客述问题： ...................................................................................................................38

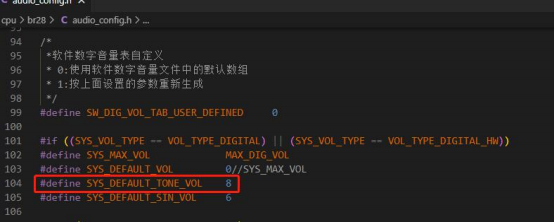

3、怎么设置系统音量---20220928SL .................................................................. 38

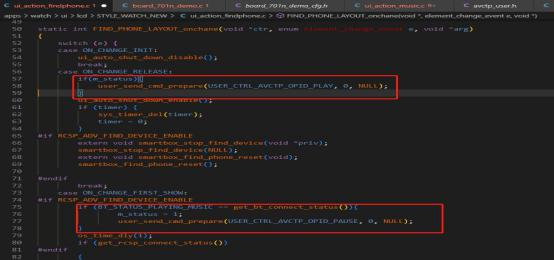

2、播放音乐过程中点击设置中的找手机音乐声音会放大---20220819SL ...........38

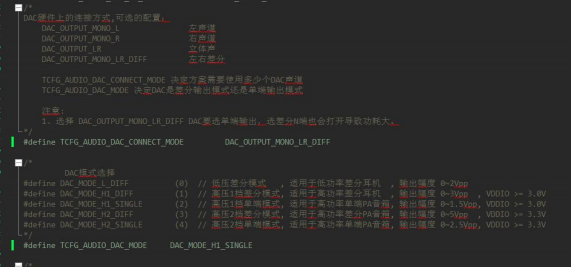

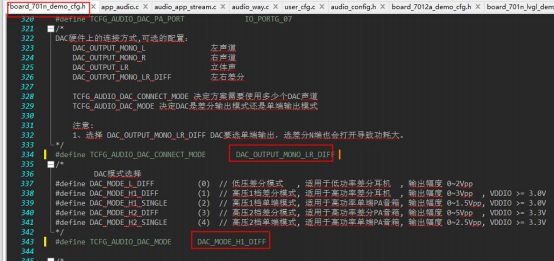

1、JL701_WATCH_SDK的dac的配置选择---20220729 YP ............................. 39
基础问题： ...................................................................................................................40
1、手表端如何关闭手机音频.............................................................................. 40
版权所有，侵权必究 3
五、外设、文件io操作..................................................................................................... 41
客述问题： ...................................................................................................................41

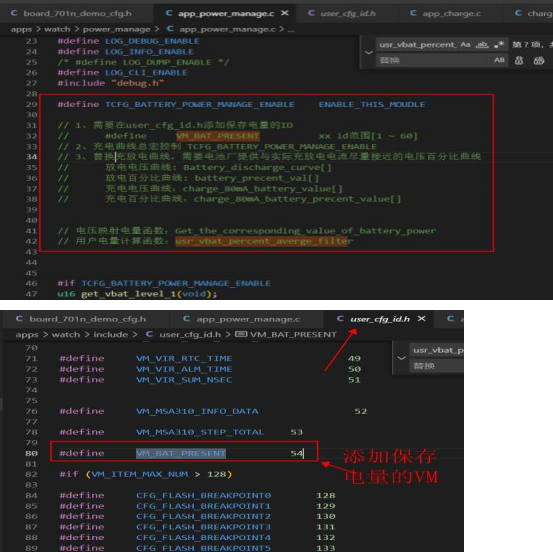

8、JL701_WATCH_SDK(所有版本）添加电池曲线——20220907CB .................... 41

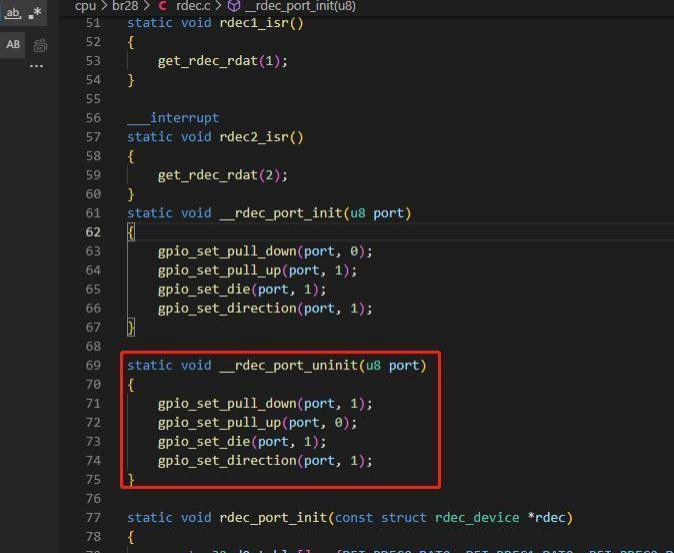

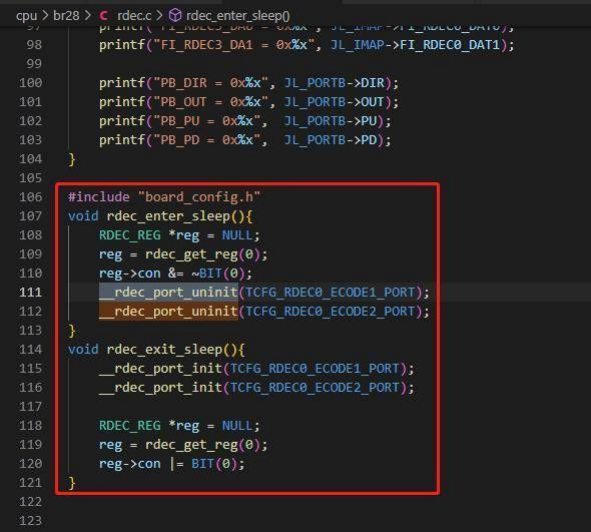

7、JL701_WATCH_SDK(所有版本)旋转编码器(全码)太灵敏——20220907CB ...... 45

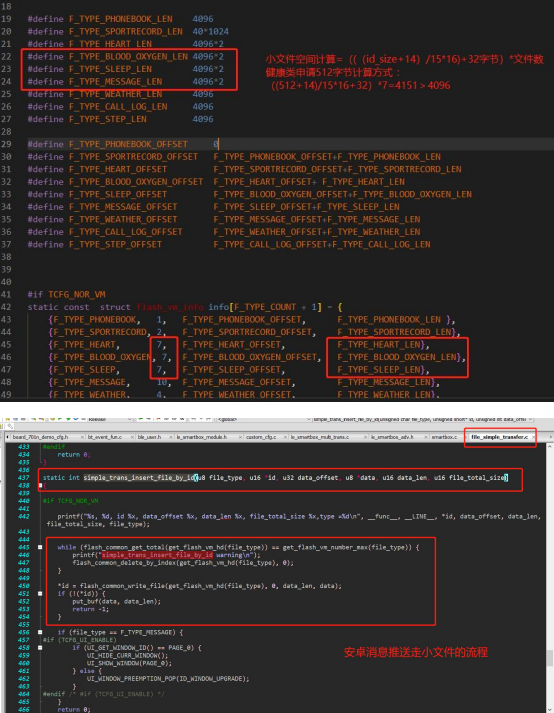

6、小文件数据读写测试demo（sport.c/heart_rate.c）--20220907SL .....................45
5、SDK 任务总堆栈超过64KB系统异常修复说明--20220818SL ........................46
4、2线flash烧录后，开机异常。---20220811................................................... 46
3、JL701_WATCH_SDK_102SC7A20gsensor不能正常开启---20220730 ............. 46

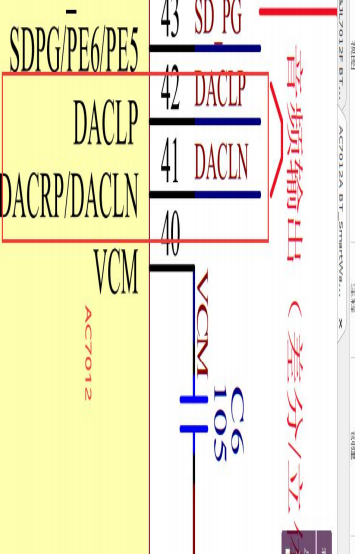

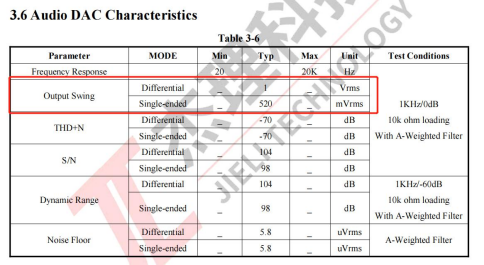

2、701N_手表的dac配置问题 ---20220804....................................................... 46

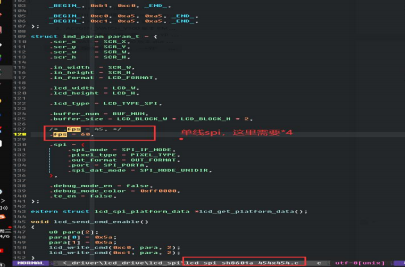

1、JL _WATCH_SDK_V100版本推单线spi屏幕的注意问题 ---20220308YP 49
基础问题： ...................................................................................................................50

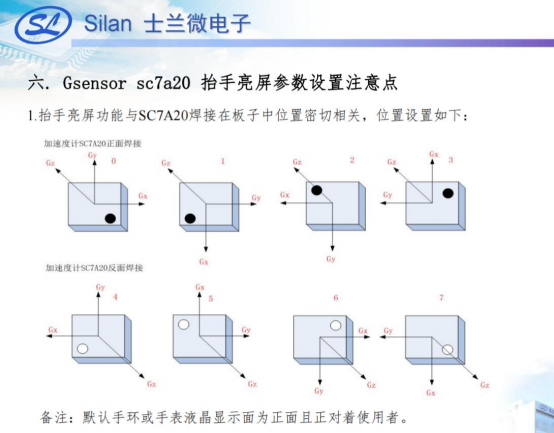

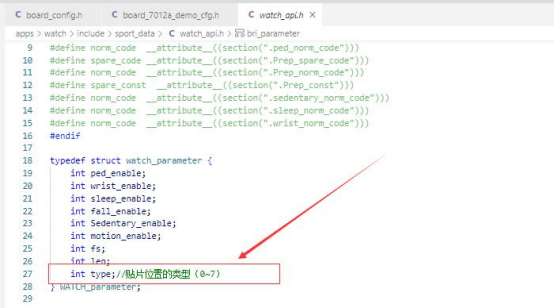

8、手表GSENSOR贴片方位.................................................................................50

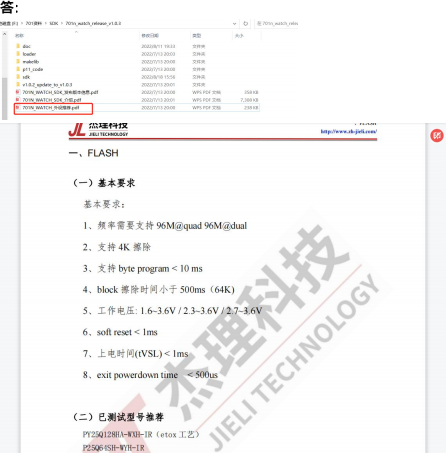

7、701N_WATCH_外设flash型号推荐 --20220916.............................................51
6、701n_watch_release_v2.0.0如何添加和使用section函数？--SL20220831.......51

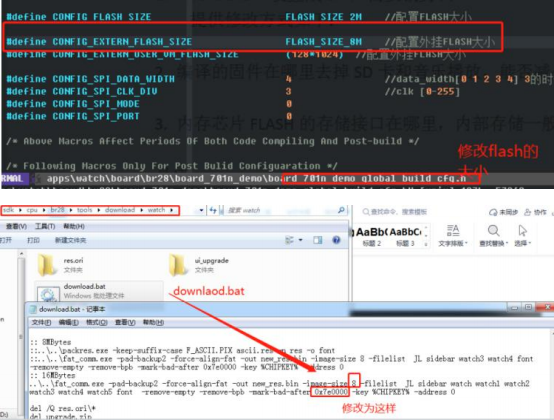

5、NORFLASH 设置成8M的修改方式................................................................ 51
4、客户需要自己配置外挂flash，并进行文件的读写操作--SL20220816.............52
3、客户gsensor异常，改为定时器获取gsensor数据--SL20220730.....................52
2、JL WATCH_SDK中的usbdmdp作为普通io口..............................................53
1、701系列的DP打印出现进slepp后无打印情况需要新增以下修改： ............. 53
六、 debug调试.................................................................................................................. 54
9、概率性重启调试方法分享--YP20220720.........................................................54
【金山文档】各类概率性死机调试解决指南......................................................54
8、系统库打印开关：app_config.h LI B_DEBUG ..............................................54
7、异常打印使能：lib_system_config.c config_asser .........................................54

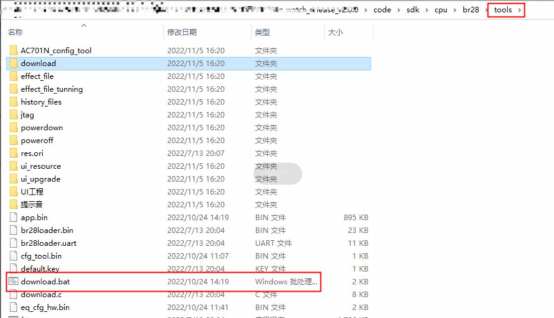

6、开启反汇编打印，download.c中将REM去掉..................................................54
5、如何使用示波器测试代码运行时间？（添加io翻转打印） ........................... 54
4、内存打印： ......................................................................................................54
3、系统定时器......................................................................................................55
2、系统延时函数.................................................................................................. 55

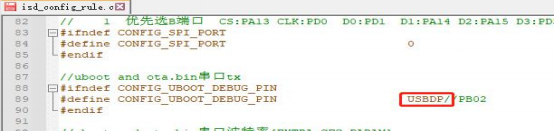

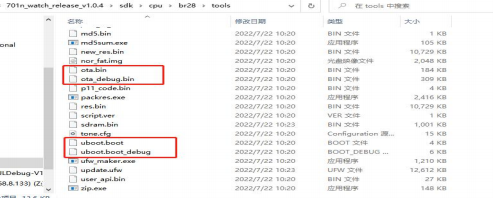

1、OTA和UBOOT打印修改.................................................................................55
七、功耗............................................................................................................................56
客述问题： ...................................................................................................................56

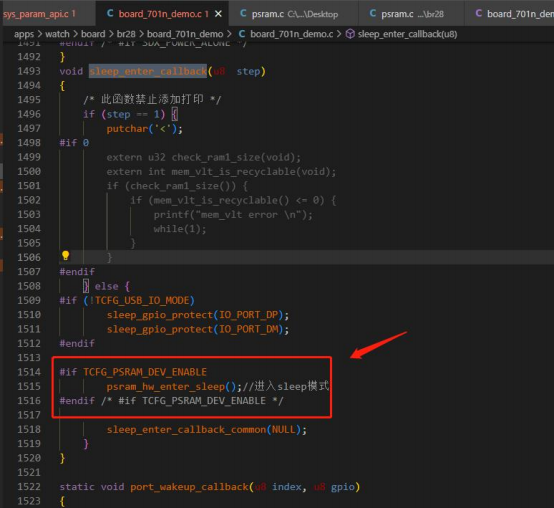

2、701n_watch_v2.0.0 功耗大问题---20220729 YP ...........................................56
1、701n_v10x/701n_v200版本SDK开启PC模式功耗大问题---20220726 YP ..57
基础问题： ...................................................................................................................57

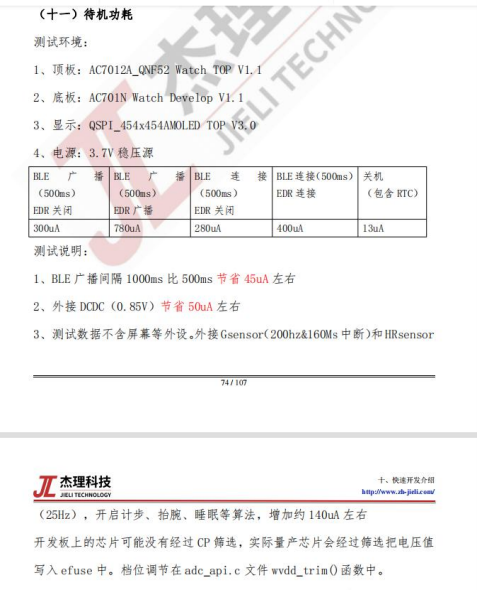

2、功耗说明..........................................................................................................57
1、功耗调试..........................................................................................................57
八、 OTA升级异常.............................................................................................................57
一、客述问题： ........................................................................................................... 57

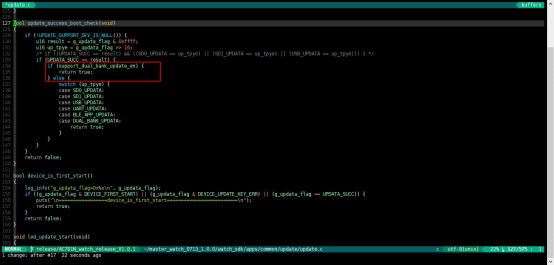

6、ota双备份升级完成后出现文件传输界面的问题 ----20220817ZT ..............58
5、ota双备份升级后ui没有更新的问题 ----20220817ZT ................................58
版权所有，侵权必究 4
4、701nwatch v1.0.3/701nwatch v1.0.4版本APP ota升级不了问题---20220804 ..59

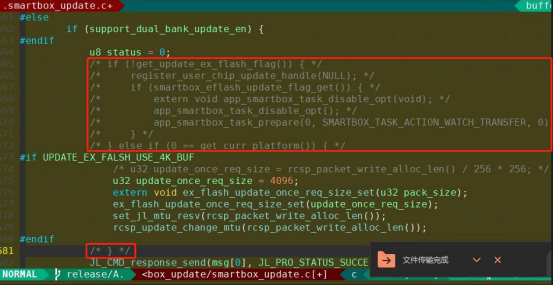

3、701n_watch_release_v2.0.0版本SDK单备份升级不了问题 ---20220729YP59
2、关于JL701N手表使用个APP OTA升级的时候总是报空间不足的问题修改---20220702YP .....................................................................................................60
1、701n_watch_v1.0.2vm长度不一样升级无进度卡住问题 ---20220702YP(102以后的版本已解决) ....................................................................................................... 6 1
二、基础问题： ........................................................................................................... 62

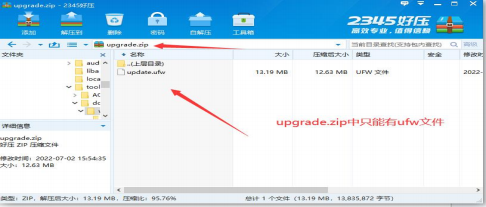

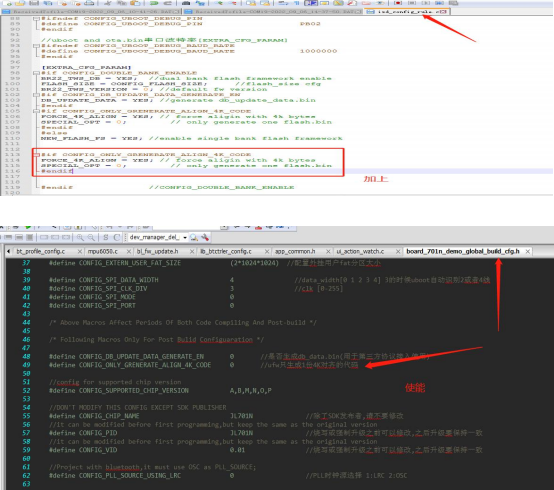

4、如何裁剪ufw文件，仅保留app.bin--SL20220920..........................................62
3、表盘更新相关.................................................................................................. 62

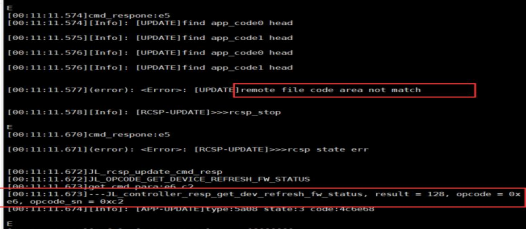

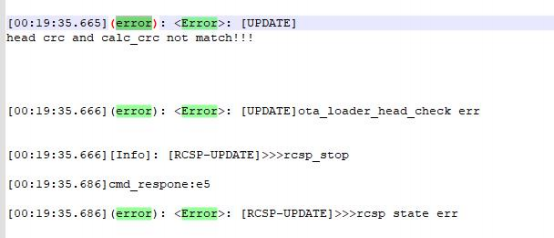

2、OTA升级常见错误汇总--ZK20220922............................................................62
1、升级出现异常，检查是否更新app到最新版本（0.3.4） ................................ 62
九、工具使用.....................................................................................................................62
客述问题： ...................................................................................................................62
1、烧录后读写flash异常，检查是否4k对齐--YP20220922............................. 62
基础问题： ...................................................................................................................63
2、序列号烧录以及读取---20220919CB ..............................................................63

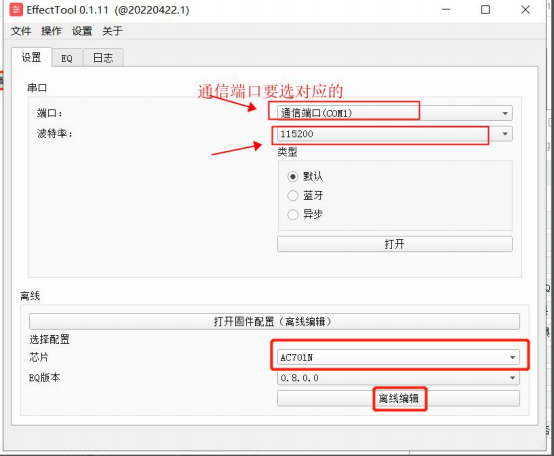

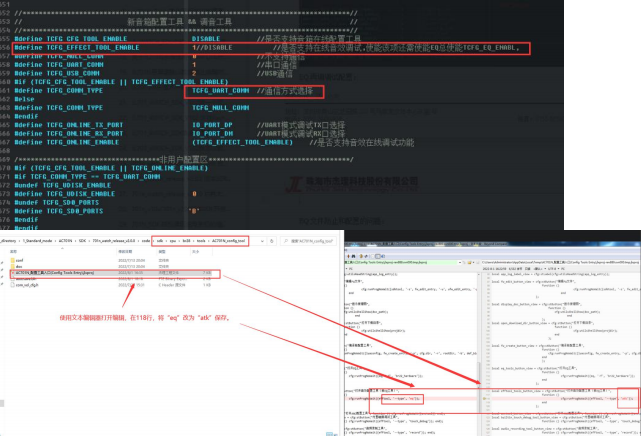

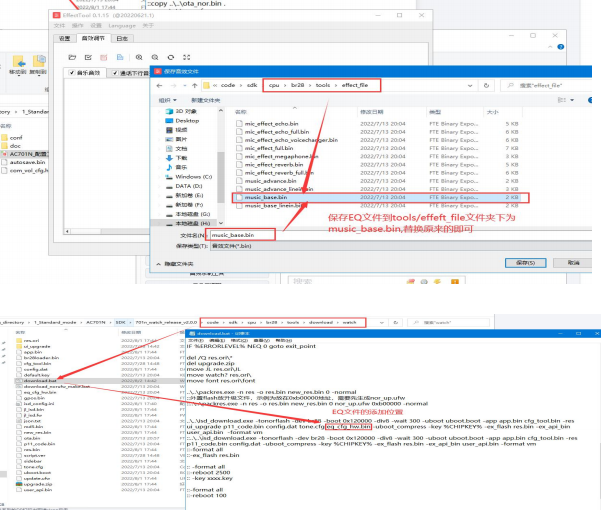

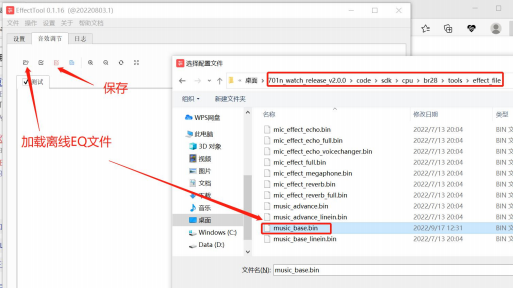

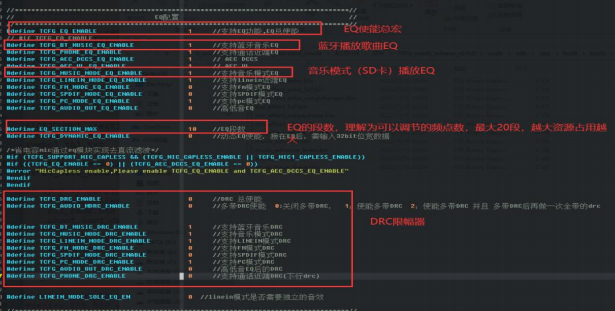

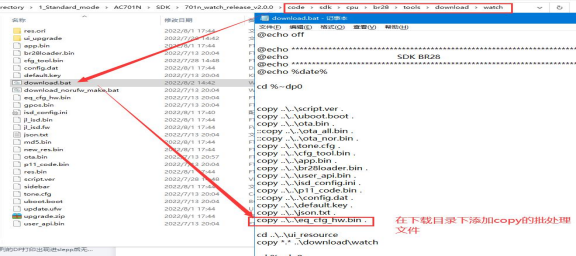

1、701n_watch_sdk_v200版本EQ调试与开启的配置且EQ生效的问题： .......... 64
十、硬件电路设计............................................................................................................. 69
10.59 ALNK： Audio Link Data0(A)是指I2S 吗？ PDM 数字硅麦如何接？ ... 69

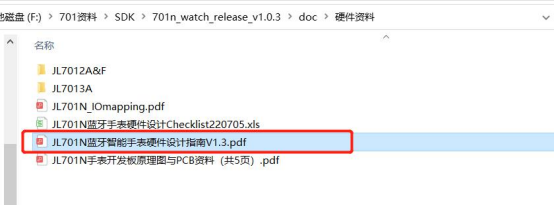

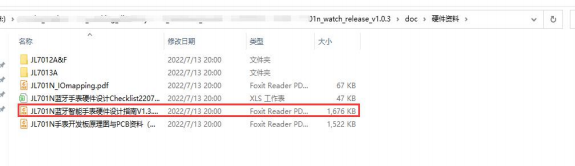

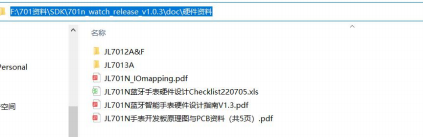

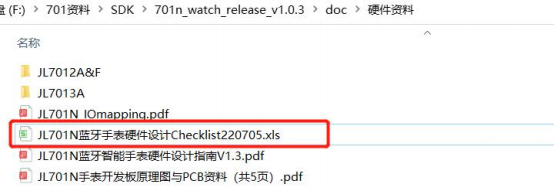

10.58 如何获取杰理701手表最新的硬件设计资料？ .........................................69
10.57 设计原理图和PCB的时候，不知道该遵循哪些设计规则？担心自己做的设计违反了杰理的要求怎么办。 .............................................................................. 70
10.56 参考设计中提到：Pwm， Uart， I2C，旋转编码器，屏幕的CS，TE， RST，
A0等，可映射到任意I/O（除PE 口）。我们需要GPS功能，串口数据量非常大，必须要DMA传输，所以必须有UART控制器。请确认任意I/O（除PE 口）都可以映射UART控制器使用DMA吗（而不是GPIO模拟）？ .............................. 71
10.55 我们也注意到部分 IO 口具备一些专用功能，如UART/ IIC/Quadrat ure decoder等功能，请问这些功能使用专用引脚功能与软件映射任意I/O（除PE 口）有区别吗？ ........................................................................................................... 71
10.54 由于 IO资源紧张，我们参考设计是将USB与GPS UART复用（开启GPS 时不休眠），用一个USB开关切换功能。有以下几个疑问：A. USB烧录过程中 VDDIO33能正常供电以保证SWITCH正常工作？ ............................................. 72
10.53 弱驱 IO是电阻驱动还是PULL/ PUSH驱动？ ...........................................72
10.52 预留SENSOR外置DCDC，功耗可节约有多少u A功耗？ ....................72
10.51 第3脚DCDC外接电感有什么要求？饱和电流/直流电阻等？ ................ 72

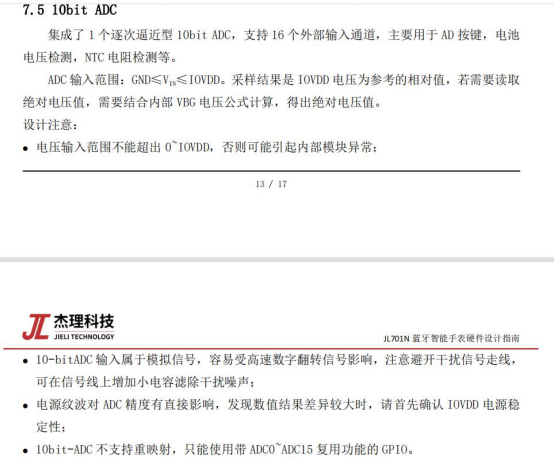

10.50 电池电压采样是否通过AC7012A6 内部读取，不需要外部通过ADC管脚分压采样？ ............................................................................................................... 72
10.49 AC7012A6 内部是否有电池过压保护功能？当电池过压（超过4 .45V）时停止充电。 ............................................................................................................... 72
10.48 电池旁边加 106电容能否去掉？电池本来就是一个大电容。 .................. 73
10.47 连接BT或者播放音乐瞬间，会不会有大电流尖峰（超过600mA）?单蓝牙
版权所有，侵权必究 5
AC6963有这种情况，导致电池限流保护。 ........................................................ 73
10.46 IOVDD 3.3V不给任何外设供电，滤波电容是否可以用105？ ................. 73
10.45 sensor接口使用哪些 IO 口才能启用sensor hub功能？ .......................... 73
10.44硬件I2C有几路？是否任意IO 口都已映射？ ............................................73
10.43 硬件设计指南里面LCD的8080接口，有部分脚用到PA12，PA13，PA14， PA15 ,规格书没有找到这些口。 ............................................................................74
10.42： PD4默认输出0， PD3默认上拉，分别是哪个口？规格书根本就没有描述 PD组IO。 ............................................................................................................ 74
10.41 IOVDD2为PB接口电源域，电压可以是 1.8V或者跟随 IOVDD/3 .3V,是软件可调节还是需要硬件做修改？ .......................................................................... 74
10.40 CPU架构是类似于ARM CORTEX-M系列的吗？是 big-end ian模式还是 little-endian模式？每MIPS功耗是多少？ .......................................................... 74
10.39 内封的FLASH空间和PSRAM空间分别有哪些？ PSRAM有哪些用途？留给我们应用的RAM空间有多大？ ........................................................................74
10.38 主CPU和P11的通信机制是什么？ .........................................................75
10.37 BLE广播模式（广播间隔500MS， 0 DB TX POWER）+BRDER关闭情况下最低功耗可以到多少？ ..................................................................................... 75
10.36 PCBA烧录过程中，可以只烧录内部FLash，不烧写外部FlASH 吗，因为外部Flash 已经有程序了，以节省重新烧录的时间。 ......................................... 76
10.35 软关机或者复位时， IOVDD会关闭吗？ ...................................................77
10.34 PCM也是支持包括PB 口在内的PA/ PC/ PG 口任意映射吧？ .................. 77
10.33 QSPI模式Flash速度有要求吗？ .............................................................. 77

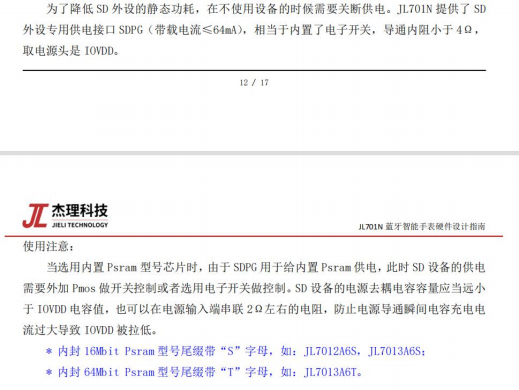

10.32 如果选用AC7012A6S和AC7013A6S这两个带2M 的 PSRAM，芯片的 SDPG这个引脚是不是连普通的IO都用不了，只能空着不接吧。 .................... 78
10.31 预留的DCDC输出电流大概多大？ .......................................................... 78
10.30 SDIO是否支持4线模式（SD0 SD1 SD2 SD3）？SDIO单线读取速率多少？ SD nand能否取代nor Flash放置UI资源，这样就可以省掉UI Flash 了。 ...... 78
10.29 是否支持SPI摄像头？读取摄像头的raw data。8万像素灰度摄像头，8万像素全彩摄像头。最多可以支持多少分辨率的摄像头。 ..................................... 78
10.28 视频播放的格式支持哪些？帧率如何？ .................................................... 78
10.27 PE 口可以用作中断输入吗？ ..................................................................... 78
10.26 电源路径问题：VPWR和VBAT在位充电时，电池充满时：两种状态后端 PMU的DCDC和LDO是否都由VPWR供电？要满足：插充电器但未充电（电池充满）时，由充电器供电。 ..................................................................................79
10.25 1，用PB1做开关机键，可以做船运模式吗？ ,该模式下整机的电流有多少？
2，用户态出货状态下：支持长按按键唤醒+充电唤醒2种方式吗, 3，内部的CHG 支持0V充开（电池保护板保护，或者电芯过放到1V以下（电池支持的话））吗？.............................................................................................................................. 79
10.24 芯片烧录方式有几种？目前看只有USB（DP DM）？调试打印方式？有一个UART_TXLOG 输出做打印？是否支持USB打印？ ................................ 79

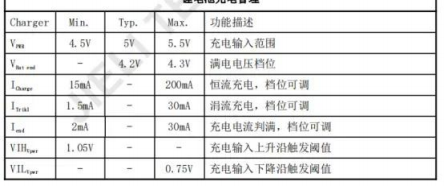

10.23 线性充电：最大充电电流能否到 200mA？，软件配置充电电流档位（步
版权所有，侵权必究 6
进多少）？充电设置的精度多少？电池电压规格最大支持4.5V？ ....................80
10.22 LDO模式和DCDC模式两种模式是否都能支持系统正常工作？两种模式的差异点在哪（比如功耗）？成本上考虑省掉外部的DC 电感，跑LDO模式是否可行？ .......................................................................................................................80
10.21 3，DCDC模式下，电感的型号参数：10uH 10% Irms 大于 150mA，RDC 小于 1R，有推荐列表还是参数满足即可？ ..........................................................81
10.20 目前预留了外部的BAT_ADC检测， VBAT脚（4PIN）本身电量检测功能精度如何？是否能省掉外部的ADC检测VBAT？ ............................................... 81

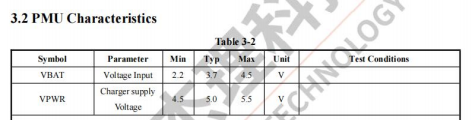

10.19 VBAT， VPWR两个引脚的耐压能力和耐浪涌能力如何？静电等级到多少 KV？芯片本身的ESD等级如何？ RF端口的ESD和浪涌能力多少？ ............82

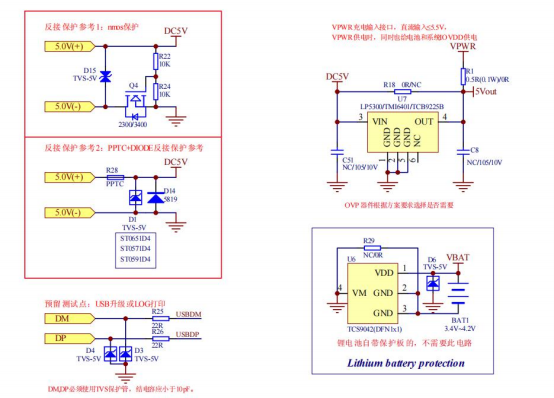

10.18 VPWR是否一定要接反接保护？MOS管搭？ ...........................................83
10.17 带4个触点的方案触点的引脚定义顺序有要求吗？ ..................................83
10.16 免32K的方案。目前是否稳定成熟？ 24M主晶振规格要求如下：频率精度≤ ± 10 ppm，负载电容要求 12pf，是否按照此规格选型即可？是否有推荐验证列表？ .......................................................................................................................83
10.15 RF部分： BT和BLE双模，目前BLE 的常规出货软设功率多少？ BT 的BR和EDR 出货软件功率分别多少？ ............................................................. 84
10.14 PB1脚外部接按键：产品需求是可以做长按硬复位+ 功能按键（比如按 1S
亮屏幕，2S休眠之类），单用这个IO 口可否实现？ PB1脚做硬复位功能，外部是否要预留外部上拉？ 100K？ PB1 的 ESD和TVS能力是否和普通IO一致？电路上外部已预留ESD管。 ................................................................................84
10.13 使用合封PSRAM版本的芯片时，SD PG不能外供SDNAND，需额外SW 控制IOVDD？ ...................................................................................................... 84

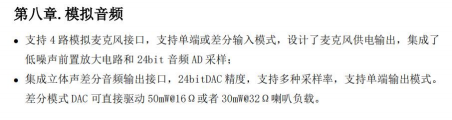

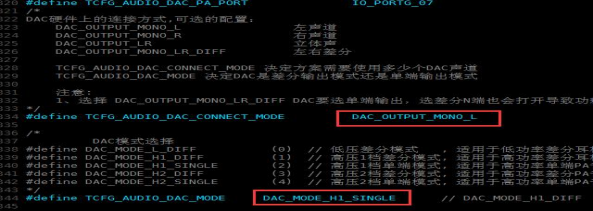

10.12 SPK部分：目前的喇叭规格 40 mW，32R，是否可省掉外部的PA ,采用差分直接驱动喇叭？芯片的内部功放输出有多少mW？ ....................................... 85
10.11 外挂SD NAND， CMD和DAT要预留上拉吗？ .......................................86
10.10 波特率是多少，SDK默认打印口。 .......................................................... 86
10.9 7013 QFN68 不带PSRAM的版本，我们可以外接QSPI的PSRAM么？86
10.8 7012能推MCU8080屏吗？ ........................................................................86
10.7 OVP芯片有推荐验证过的吗？Vin OVLO一般推荐用多少？ ......................86

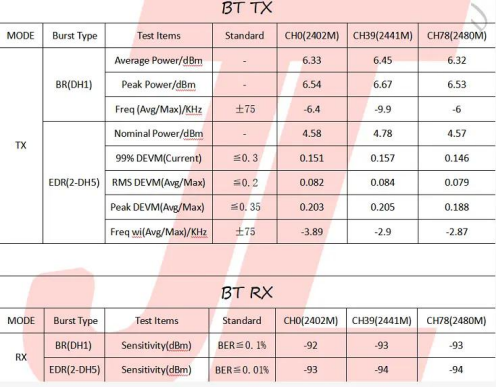

10.6 7012传导功率？灵敏度？ ........................................................................... 87
10.5 有用户的天线OTA推荐？ ...........................................................................87
10.4：内封PSRAM的时钟跑多快? .....................................................................87
10.3 第一次做带蓝牙音频的手表，缺乏音频的相关经验，不知道如何调试功放？不知道如何挑选喇叭？不知道如何设计音腔？不知道如何调试音质？ Layout不知道如何处理模拟地和数字地? ................................................................................88

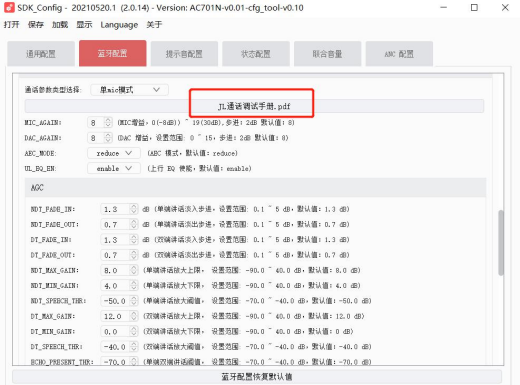

10.2 不知道手表的通话效果如何调试？不理解整个通话链路的数据处理流程？通话有回音？通话声音不够大？ .............................................................................. 88
10.1 手表整机的蓝牙RF 暗室OTA数据怎样才算达到优秀？ .......................... 89
十一、产线生产测试..........................................................................................................89

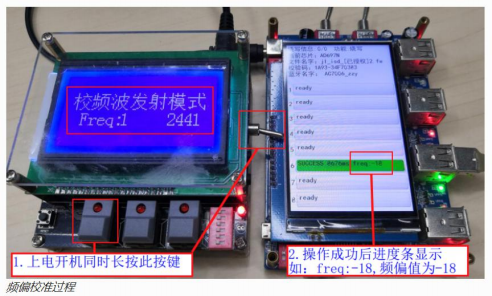

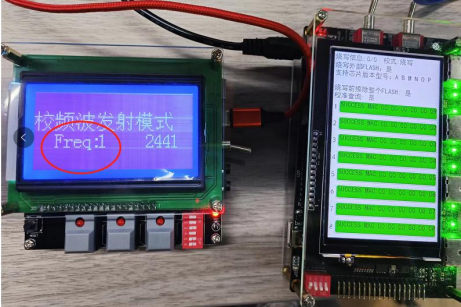

11.2 使用测试盒 + 1拖8校准频偏值，怎么显示了蓝牙地址就不显示校准后的频
版权所有，侵权必究 7
偏值了？ ............................................................................................................... 89

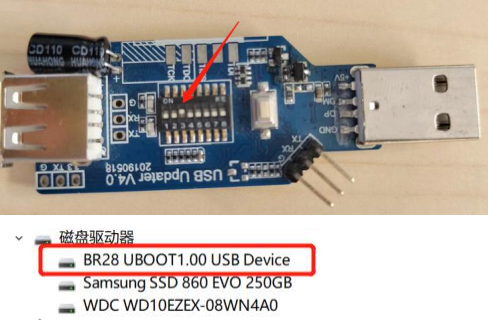

11.1 样机带电池如何使用USB升级程序？ ........................................................ 91
版权所有，侵权必究 8

一、UI

客述问题：

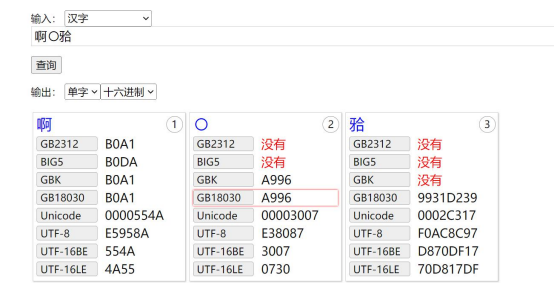

18、使用gb2312，部分字符显示异常 -20221110YL

解决方法：使用gb2312，部分字符显示异常，用下列网址查询字符，确认字符集是否包含该字符；如不包含需改用其他字符集
https://www.qqxiuzi.cn/bianma/zifuji.php

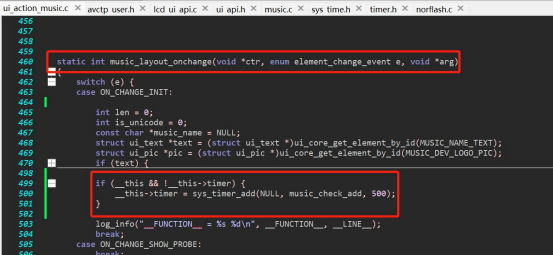

17、JL701_WATCH_SDK_104、200卡片滑动进入音乐播放器，蓝牙音乐状态切换慢，菜单进入时正常 -20221102YL
解决方法：需要在 ON_CHANGE_INIT 增加一个定时器注册
版权所有，侵权必究 9

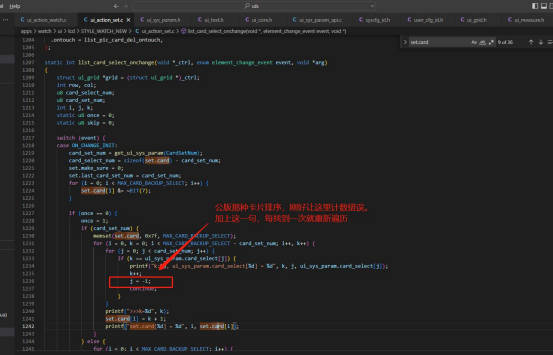

16、JL701_WATCH_SDK_104卡片选择项的内容会在选择项里面重复 —20220926YP

15、JL701_WATCH_SDK_104卡片删除到只剩两个且有消息通知时滑进表盘页面存在卡顿现象——20220831ZT

需要添加该补丁。
【金山文档】1.0.4剩两个页面有消息滑进表盘卡顿

14、JL701_WATCH_SDK_200菜单进卡片不能返回菜单问题——20220831CB

【金山文档】 2.0.0 菜单进卡片不能返回菜单问题

13、JL701_WATCH_SDK_200字库文字不滚动，以及滑出左侧边栏后死机——20220826CB

更新”20220915杰理UI框架4bit显示效果优化”补丁。

12、JL701_WATCH_SDK_200从菜单进入卡片后，右滑不能返回菜单——20220826CB

11、JL701_WATCH_SDK_103表盘界面下拉状态栏点击控件后，将控件返回表盘页面改为返回状态栏——20220810ZH

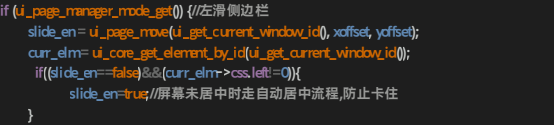

在侧边栏onchange函数中加入下列代码，在控件的的ontouch函数中，当控件按下时，标志位置 1即可。
版权所有，侵权必究 11

10、JL701_WATCH_SDK_102、103、104、200闹钟不响的问题——20220818ZT

该问题是因一个错误的贪睡闹钟堵住了其他闹钟导致的，需要在alarm_api.c中做以下修改：
在读取vm的闹钟信息时不读取贪睡闹钟，否则重启后存在读取到上次的贪睡闹钟，并将该贪睡闹钟判断为下一个触发的闹钟，而导致其他闹钟被堵住的可能性。
版权所有，侵权必究 12

在闹钟更新中加上贪睡闹钟。

在闹钟初始化时关闭贪睡闹钟。
版权所有，侵权必究 13
在这4个地方将原本的cur_time改成p_time。

9、JL701_WATCH_SDK_104两个列表的页面，滑动其中给一个页面，再滑动另一个页面的空白处会出现另一个列表滑动情况---20220816AQ

【金山文档】 1.0.4双列表惯性滑动异常https://kdocs.cn/l/coo3BZJaPxzm

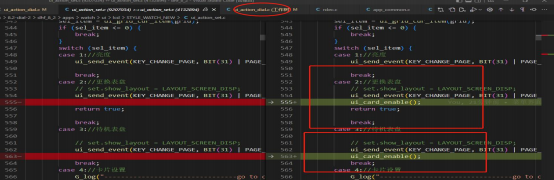

8、JL701_WATCH_SDK_104开侧边栏后，设置更换表盘后，左移，右移，都会出现侧边栏---20220815SL

设置更换表盘后，卡片列表会被disable，
版权所有，侵权必究 14

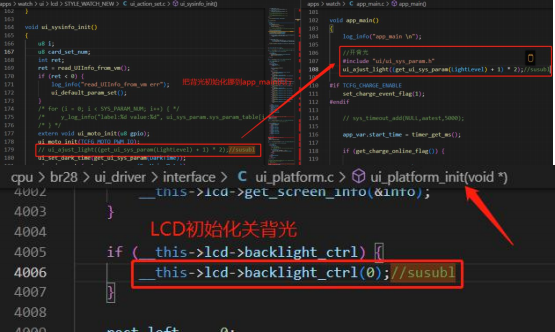

7、开机屏幕闪烁---20220813

延迟背光打开时间

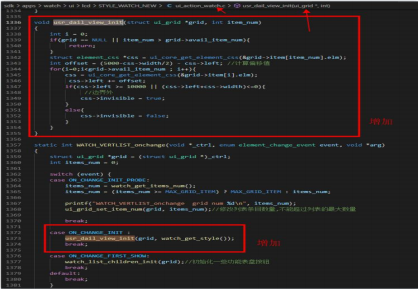

6、表盘预览图记忆功能（横向列表记忆）---20220804

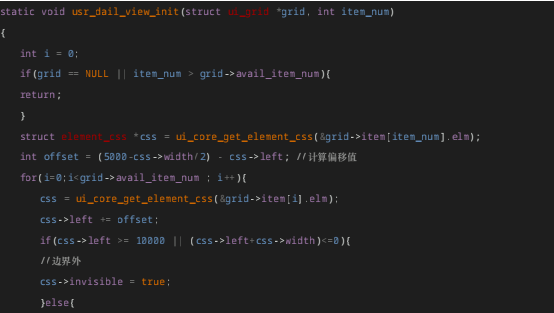

表盘预览图记忆功能，每次切换了表盘后，进入表盘预览图后需要显示当前的表盘对应的预览图，则需要如下修改：
版权所有，侵权必究 15
css->invisible = false;}
}
}

（2）列表返回后不回到菜单顶部（纵向列表记忆功能）

https://kdocs.cn/l/clSo7WbApQF8

5、下拉菜单中蓝牙和勿扰状态显示异常？---20220722

复现：下拉菜单中打开勿扰和蓝牙状态，然后切换到卡片菜单界面后，状态被改变。原因是 ui_set_call 函数无法在卡片界面调用成功。解决方案如下patch
[金山文档] pulldownmenu_status_error.patch

4、ui界面刷新资源出现卡顿？---20220720

先判断同一界面是否资源刷新过多导致，资源不多可使用show 函数，资源过多则使用 set函数设置index后，再调用重绘函数统一刷新 ui_core_redraw(ui_core_get_element_by_id(XXUI_XXID));//重绘函数
int ui_pic_show_image_by_id(int id , int index) ;//show函数有重绘功
能
版权所有，侵权必究 16
int ui_pic_set_image_index( struct ui_pic * pic , int index) ;//不重
绘
(eg:客述问题)添加心率界面动画后卡顿
[金山文档] ui _heart_animation_add.patch

3、开侧边栏后，卡片滑动异常---20220718

2、JL701N息屏清除UI数据防止唤醒时候有上一帧数据缓存---20220702

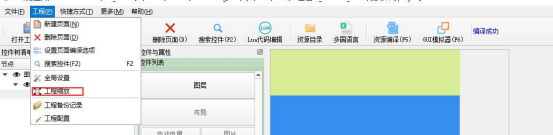

1、UI 工程缩放注意事项 ---20220305YP

使用ui工程进行缩放，例如缩放到240 时候，有概率把一些控件缩放为241，这个时候，一些界面屏幕显示会出现部分花屏、或者显示问题，建议缩放后，检查一下xxx.json文件，有没有出现缩爆的现象.导致显示会出现花屏的现象。

基础问题：

16、UI 的时间控件，绑定数据源为"rtc"，且开自动计时，分钟数字跳动，例：43->44->43->44

原因是:自动记时没有读rtc时间而是定时器计数自增，所以在跨分钟的时候，自增计数值如果有误差，就会出现来回跳动；
处理方法：在绑定数据源的情况下，由数据源进行定时刷新即可，不开自动记时
版权所有，侵权必究 18

15、sdk如何删除表盘

static int smartbox_extra_flash_delete_opt( u8 *data, u16 *data_len, u8 offset, u8 state)

14、长时间触摸，一直发送ui消息导致卡死

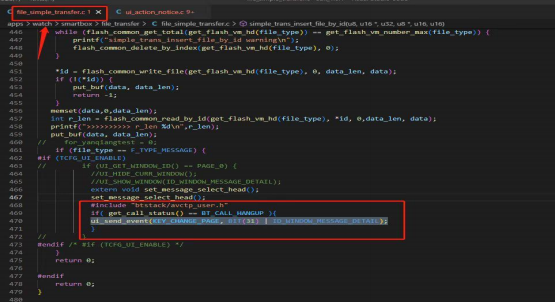

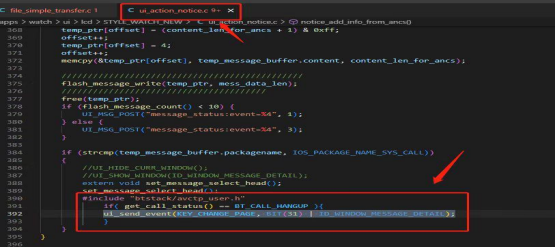

13、消息通知弹窗设置

12、编码器如何切换UI功能

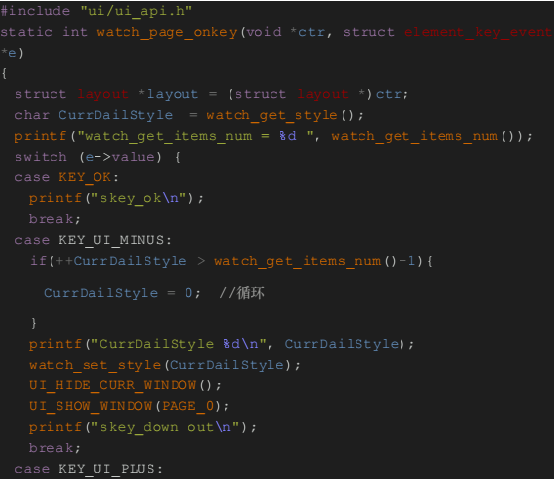

1、编码器切换表盘功能

版权所有，侵权必究 20
printf ( "CurrDailStyle %d\n " , CurrDailStyle) ; if (--CurrDailStyle < 0){
CurrDailStyle = watch_get_items_num ()-1;}
watch_ set_ style (CurrDailStyle) ; UI HIDE CURR WINDOW (); UI_SHOW_WINDOW (PAGE_ 0); printf ( " skey_up out\n " ) ; break;
default : return false ;} return false ;}

2、编码器控制列表菜单滚动

static int menu_enter_onkey (void *ctr , struct element_key_event *e)
{
struct layout * layout = ( struct layout * ) ctr; char CurrDailStyle = watch_get_ style (); printf ( "watch_get_items_num = %d " , watch_get_items_num ()) ; if (e->value == KEY_UI_MINUS){ e->value = KEY_DOWN;}else if (e->value == KEY_UI_PLUS){
版权所有，侵权必究 21
e->value = KEY_UP;
} switch (e->value) { case KEY OK : printf ( " skey_ok\n " ) ; break;// case KEY_UI_MINUS : case KEY DOWN : printf ( " % s ,KEY_DOWN out\n " , func ) ; break;//case KEY_UI_PLUS : case KEY UP : printf ( " % s ,KEY_UP out\n " , func ) ; break;
default : return false ;} return false ;}
版权所有，侵权必究 22

11、板级配置中如何去掉SD卡和音乐播放功能

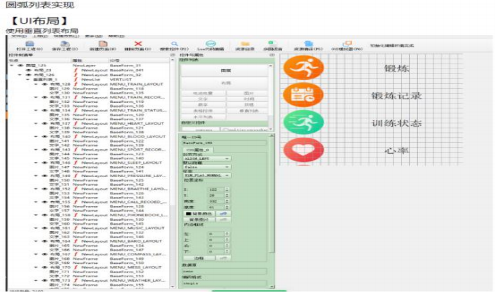

10、弧形列表菜单添加

【金山文档】弧形菜单代码 https://kdocs.cn/l/cdxtNQutUiDC

9、UI界面常用设置函数
