UI工具快速使用说明

珠海市杰理科技股份有限公司

Zhuhai Jieli Technology Co.,LTD

版权所有，未经许可，禁止外传

修改记录

目录
一、 引言.............................................................................................................. 4
（一） 编写目的.........................................................................................................................................4
（二） 参考资料.........................................................................................................................................4
（三） 术语和缩写词.................................................................................................................................4
二、 目录说明...................................................................................................... 5
三、 运行UI编辑工具....................................................................................... 6
四、 生成资源文件.............................................................................................. 7
五、 生成表盘预览图.......................................................................................... 8
六、 生成表盘动画背景.................................................................................... 10
七、 增加表盘工程............................................................................................ 12

一、 引言

（一）编写目的

该文档为基于AC701N平台开发应用的人员快速使用ui工具的相关说明。 也可以为测试应用的测试人员提供参考。

（二）参考资料

[ 1]

（三）术语和缩写词

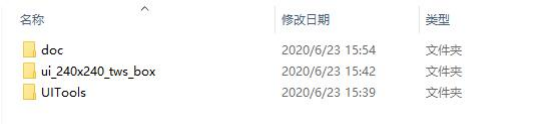

二、 目录说明

doc 存放工具的相关说明文档 UITools 存放相关的UI工具链
Ui_240x240_tws_box 为ui工程主目录，新建ui工程需要参考该目录结构，可以直接拷贝该文件夹，在该文件夹的基础上进行修改

三、运行UI编辑工具

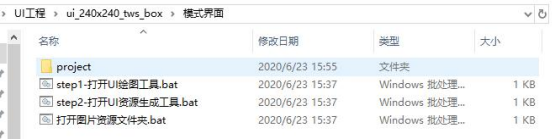

直接双击下图的”step1-打开UI绘图工具.bat”

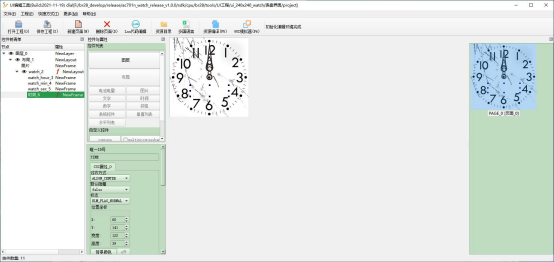

UI编辑工具主界面如下图：

四、生成资源文件

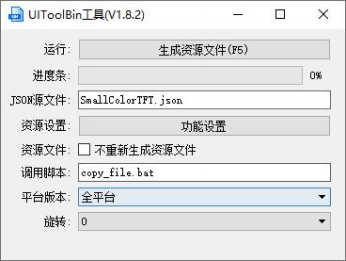

UI编辑完成后，直接双击”step2-打开UI 资源生成工具.bat”,生成相关的资源文件。UI 资源生成工具如下图所示：
也可以直接点击UI编辑工具工具栏的资源编译按钮
在UI编辑工具界面还可以直接按F5快捷键进行UI 资源的编译。

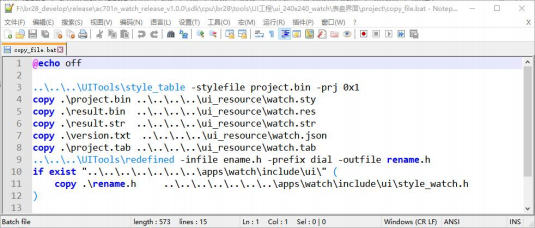

资源编译完成后，工具会调用copy_file.bat脚本，将相关的文件拷贝到sdk 的下载目录和代码目录。如果要更改文件名和路径，可直接编辑project 目录下的copy_file.bat脚本文件。

五、生成表盘预览图

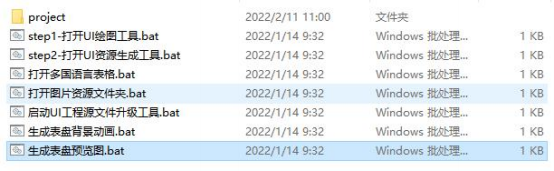

点击生成表盘预览图.bat脚本，打开表盘预览图生成工具
点击浏览，选择一张合适尺寸的表盘样式预览图(只支持png格式)，再点击生成预览图即可。

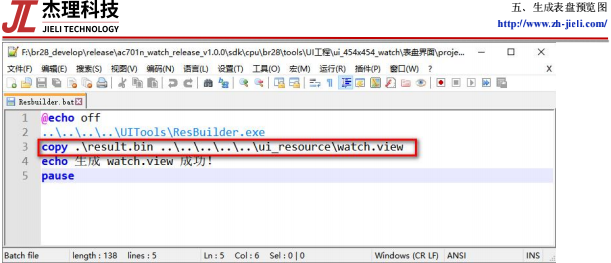

生成的文件会通过下面的脚本拷贝到指定的下载目录，脚本可根据实际情况修改
脚本路径：

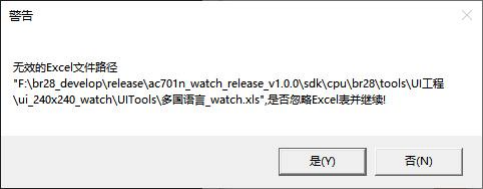

若弹出下面的警告，点击是
到此，表盘预览图就生成了。

六、生成表盘动画背景

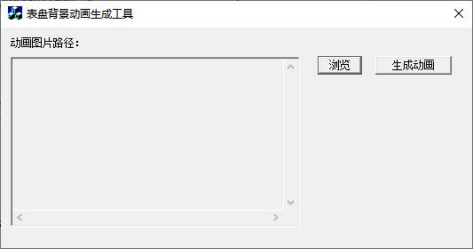

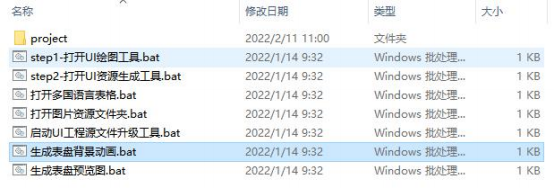

点击生成表盘背景动画.bat脚本，打开表盘背景动画生成工具

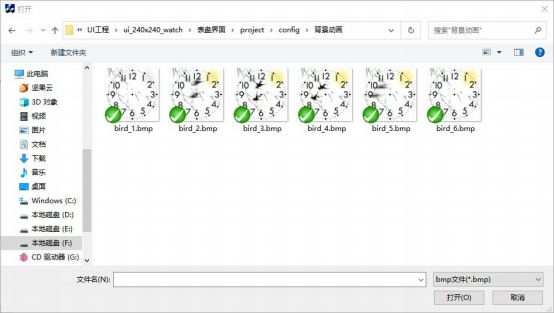

然后选择背景动画（只支持bmp格式），选择好后点击生成动画

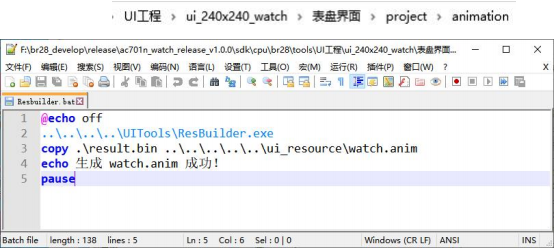

生成的文件会通过下面的脚本拷贝到指定的下载目录，脚本可根据实际情况修改
脚本路径：
若弹出下面的警告，点击是
到此，背景动画就生成了。

七、增加表盘工程

由于表盘的特殊性，为了便于表盘的管理以及维护，每一个表盘都是一个单独的工程，如果想要增加一个表盘工程，最快速的做法是直接拷贝一份原有的表盘工程，然后做一些相应的修改。 下面以创建表盘6 为例进行说明。

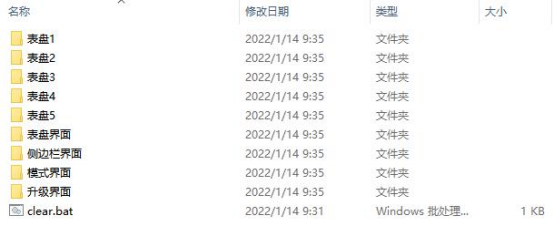

(1)拷贝表盘5

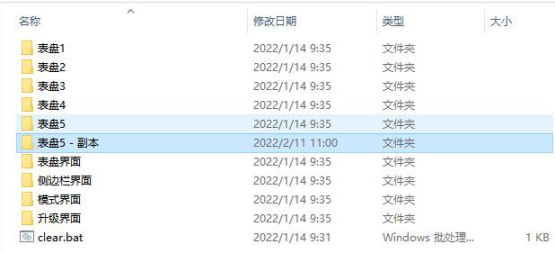

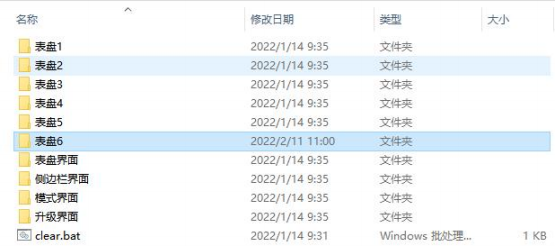

(2)将表盘5- 副本改名为表盘6

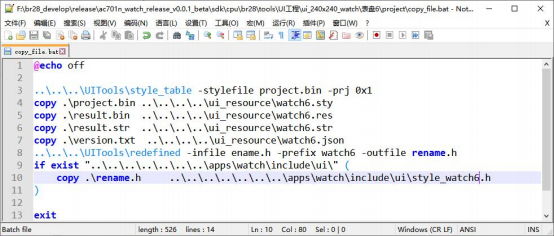

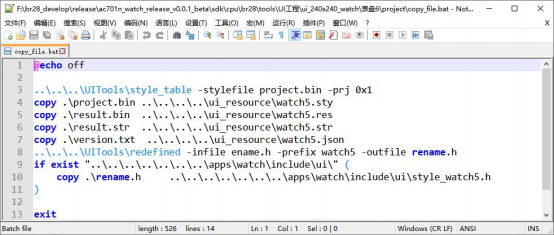

(3)修改copy_file.bat文件

将watch5 改为watch6

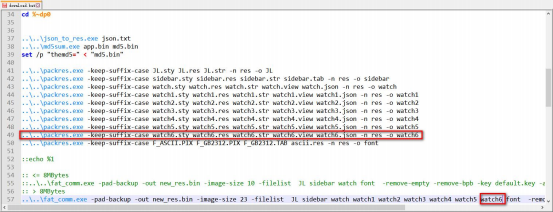

(4)修改download.bat

注：工具的详细配置以及使用说明请参考doc 目录的说明文档。
