蓝牙在线调eq说明

📎 原始文档：https://www.kdocs.cn/l/cegW41C0AfHf 蓝牙在线调eq说明
sdk-蓝牙eq补丁下载链接（点击下载）

↑↑↑(≧∇≦)ﾉ补丁文件下载链接↑↑↑

一、编写目的：

本文档的编写目的在于协助用户添加蓝牙调eq功能，原本sdk提供了usb、uart调eq两种方式，但对于手表项目来说均需要拆机，接线，才能够进行在线eq调试，对eq的调试造成了一定不便，故新增整机调eq的方式，也就是使用蓝牙spp调eq，支持手表本地音乐实时调试和电脑音频播放实时调试。
*本补丁基于sdk211进行修改，所有修改只涉及到应用层，不需要修改底层，其他版本sdk也同样适用，用户可移植到自己的工程上，只需可以通过搜索TCFG_SPP_COMM、USER_SUPPORT_PROFILE_SPP、APP_ONLINE_DEBUG和SMART_BOX_EN将对应修改同步到工程即可。但需要注意的是，不建议将调试eq的固件版本作为发布版本，这是因为在进行蓝牙在线调试eq时会将某些功能关闭，以防止一些功能出现冲突，所以客户在调eq结束，保留对应的eq文件（eq_cfg_hw.bin），需要把一些宏还原回原本的设置（详情请见下文）。

二、流程说明：

蓝牙调试eq与usb和uart调eq相似，使用的工具也相同，大体流程如下图所示：

修改板级文件需要打开对应的宏，固件支持在线调试功能，同时需要关闭rscp的宏，防止冲突，由于关闭了部分宏，此时固件的功能可能是不完整的，但对调试eq是没有影响的，最终的目的是输出eq音效文件；

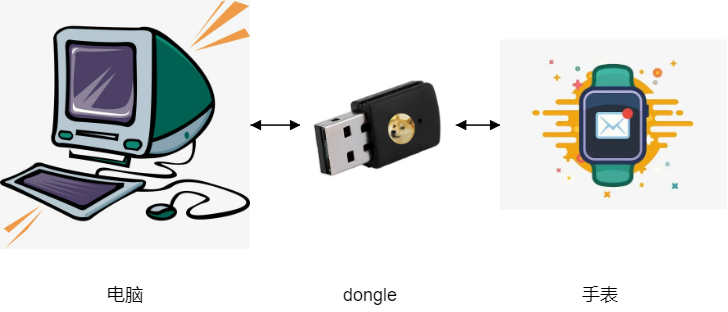

电脑连接手表蓝牙&调试eq 带有蓝牙模块的电脑可以直接连接手表蓝牙，而没有蓝牙模块的可以通过蓝牙适配器（dongle）去连接手表蓝牙，电脑端的eq工具通过spp与固件通信，从而实现蓝牙调eq的目的；
输出eq_cfg_hw.bin 调eq结束后，工具里面选择保存音效文件，会生成eq_cfg_hw.bin，而这个文件也就是我们需要的eq文件，将这个文件通过批处理打包并下载后，eq才会正式生效；
还原板级文件当获取到需要的eq_cfg_hw.bin后就可以把在线调试相关的功能关闭了，以及把因使用该功能而关闭的功能复原。

三、调试步骤：

在进行这一章节的操作时，请确保已经打上补丁（见文档顶部）！！！

配置相关的宏 *注意：调试步骤的所有配置默认已经包含在补丁（见文档顶部）里，已经打上补丁的用户只需要核对和确保以下配置与说明一致即可，该章节的目的在于说明相关配置宏的作用，以及提醒已经打上补丁的用户如何开启和关闭蓝牙在线调eq功能。

a.板级文件

这里以board_701n_demo_cfg.h为例，用户需要在自己使用的板级文件里面进行相同的操作：

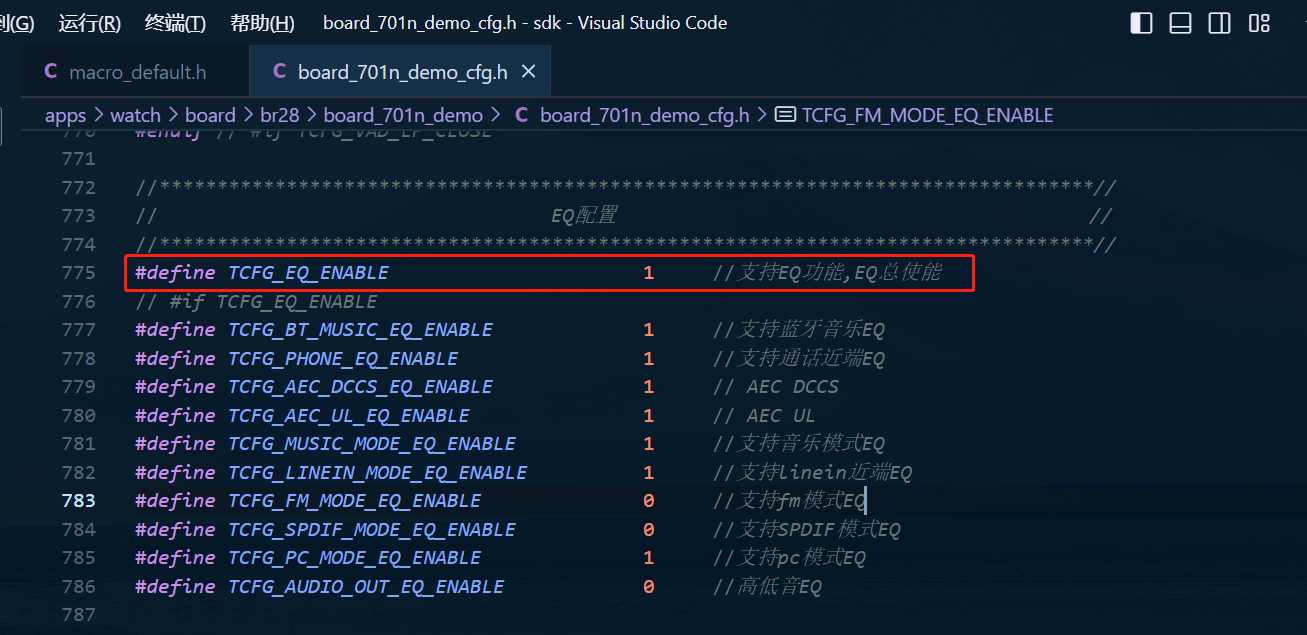

#define TCFG_EQ_ENABLE                      1     //支持EQ功能,EQ总使能

eq总使能置一，使用到eq时需要将TCFG_EQ_ENABLE打开，调试eq结束后也不能清零，一方面是开启这个这个宏，eq文件才能够生效，另一方面是只有保留了TCFG_EQ_ENABLE打开的状态，用户才知道自己调的是真eq。

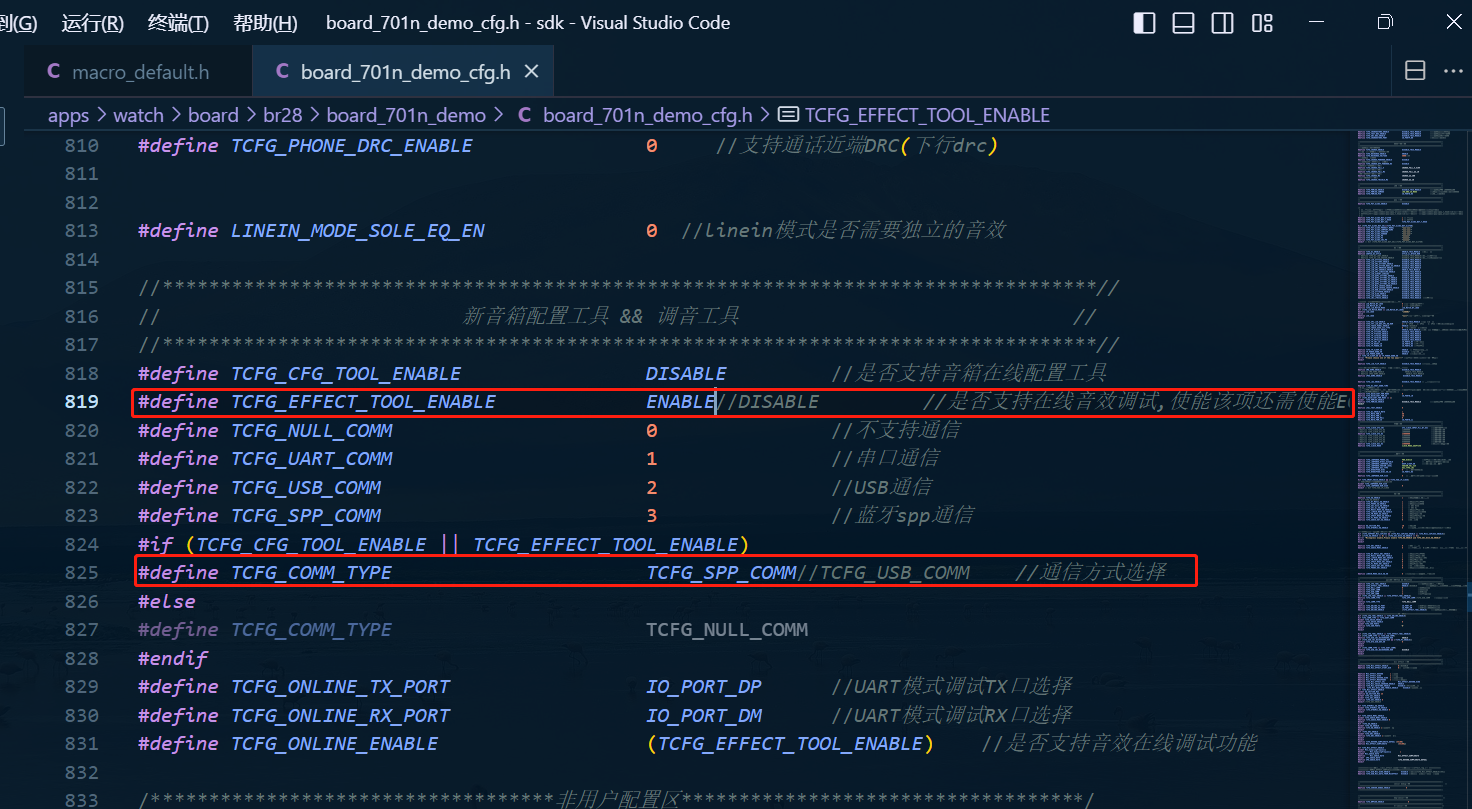

#define TCFG_EFFECT_TOOL_ENABLE                ENABLE//DISABLE              //是否支持在线音效调试,使能该项还需使能EQ总使能TCFG_EQ_ENABL,
#define TCFG_COMM_TYPE                        TCFG_SPP_COMM//TCFG_USB_COMM    //通信方式选择

TCFG_EFFECT_TOOL_ENABLE置一，以及选择蓝牙SPP通信，其中调eq结束后可以把TCFG_EFFECT_TOOL_ENABLE清零。

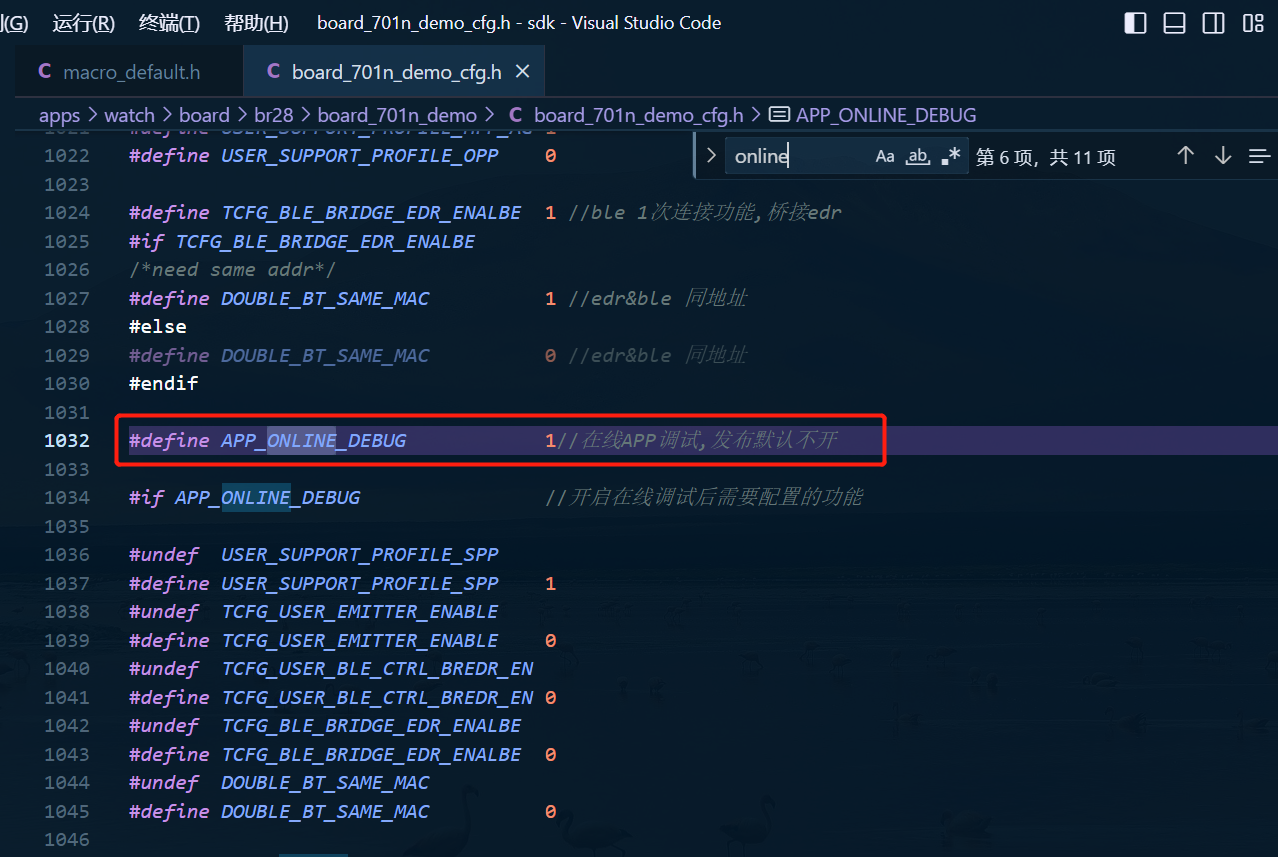

#define APP_ONLINE_DEBUG            1//在线APP调试,发布默认不开

#if APP_ONLINE_DEBUG                //开启在线调试后需要配置的功能

#undef  USER_SUPPORT_PROFILE_SPP
#define USER_SUPPORT_PROFILE_SPP    1
#undef  TCFG_USER_EMITTER_ENABLE
#define TCFG_USER_EMITTER_ENABLE     0
#undef  TCFG_USER_BLE_CTRL_BREDR_EN
#define TCFG_USER_BLE_CTRL_BREDR_EN    0
#undef  TCFG_BLE_BRIDGE_EDR_ENALBE
#define TCFG_BLE_BRIDGE_EDR_ENALBE  0
#undef  DOUBLE_BT_SAME_MAC
#define DOUBLE_BT_SAME_MAC            0

#endif //APP_ONLINE_DEBUG

APP_ONLINE_DEBUG置一，打开在线APP调试，板级文件中打开APP_ONLINE_DEBUG后，USER_SUPPORT_PROFILE_SPP也会被打开，需要确保APP_ONLINE_DEBUG和USER_SUPPORT_PROFILE_SPP同时为1，调试eq结束后，需要把APP_ONLINE_DEBUG和USER_SUPPORT_PROFILE_SPP还原；

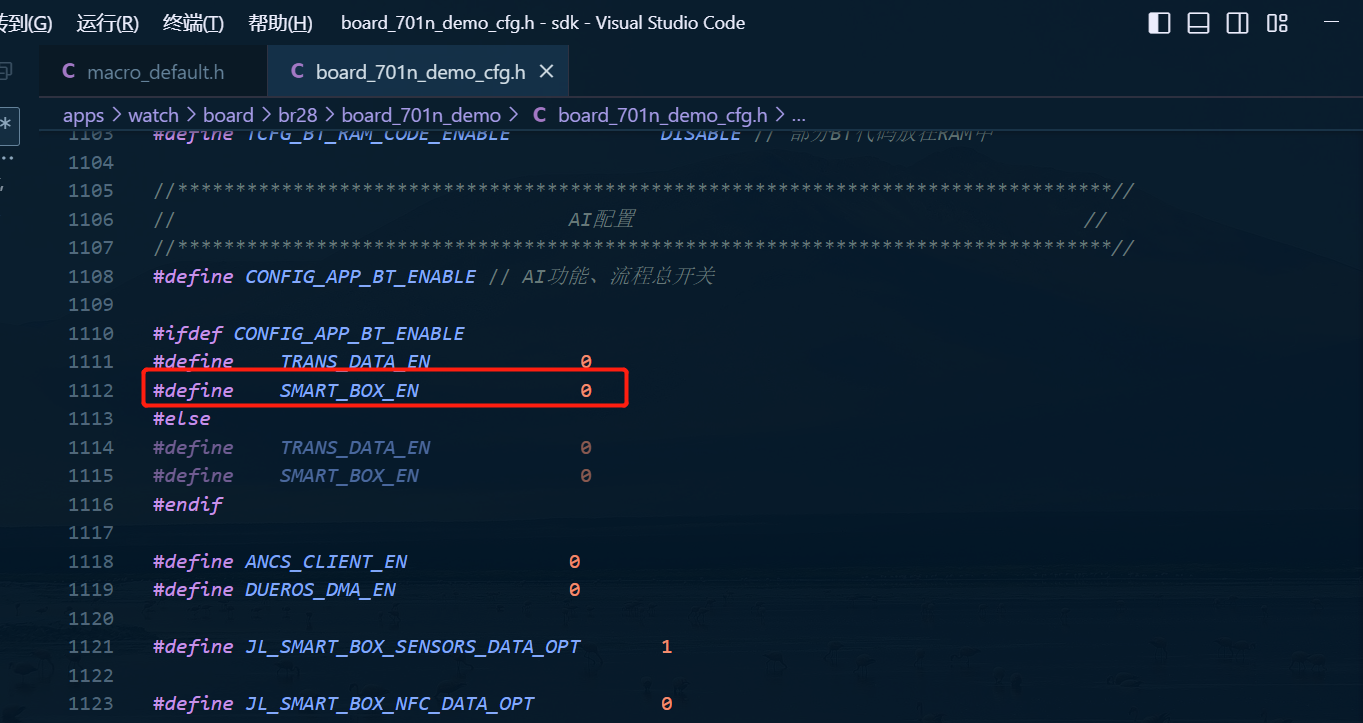

#define    SMART_BOX_EN              0

关闭rcsp功能，防止功能冲突，调试eq结束后，需要将SMART_BOX_EN还原；

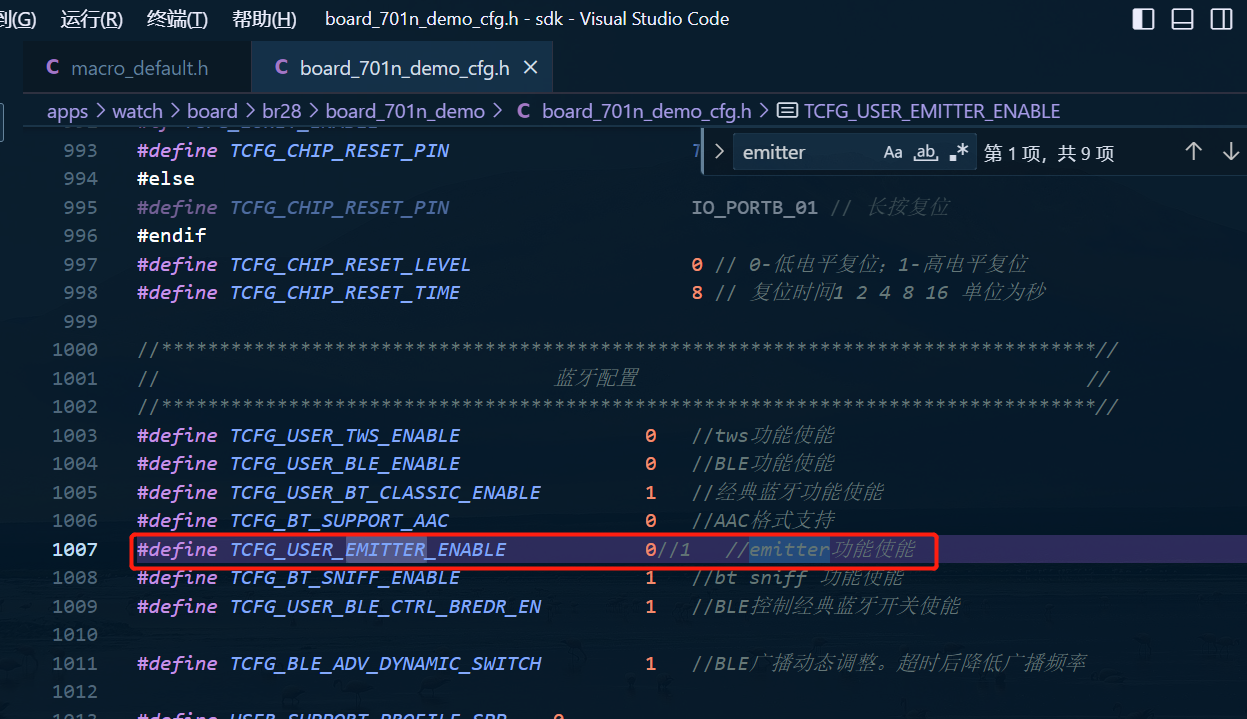

#define TCFG_USER_EMITTER_ENABLE            0//1   //emitter功能使能

根据需求打开TCFG_USER_EMITTER_ENABLE，为1时电脑不会连接手表a2dp，此时手表只能调本地音乐（如sd卡中的音乐）的eq，为0时电脑可以连接手表a2dp，故可以在电脑端打开音频，并将音频输出到手表，并且调eq。

b.macro_default.h文件

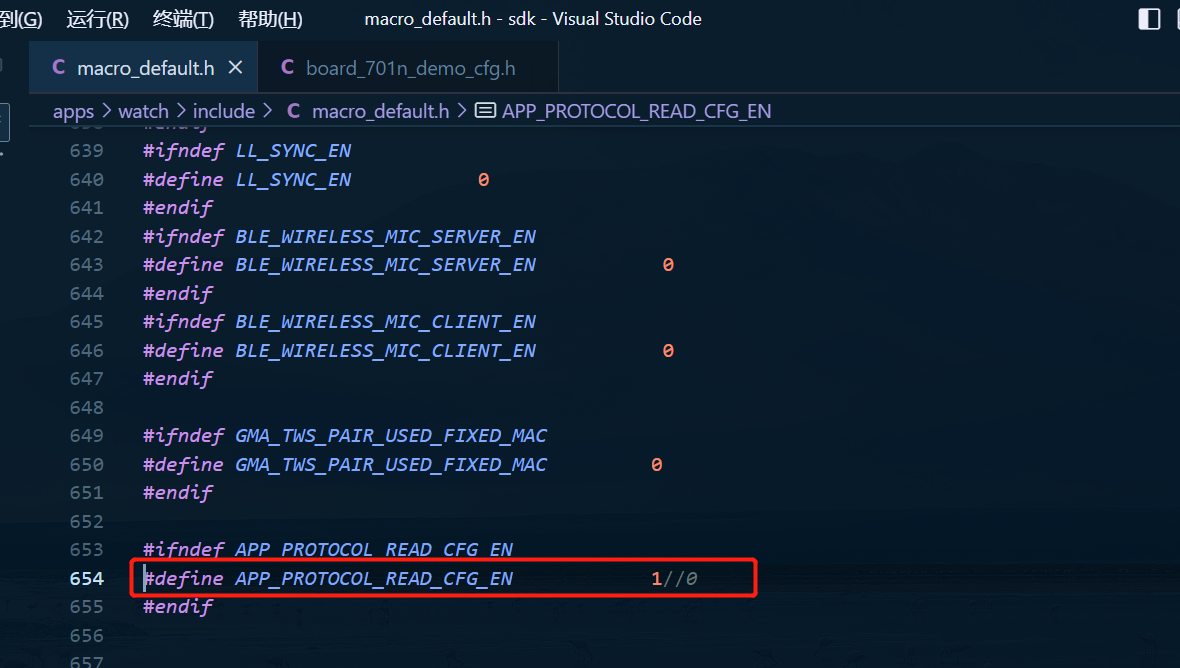

#define APP_PROTOCOL_READ_CFG_EN            1//0

打开APP_PROTOCOL_READ_CFG_EN，调eq结束后需要将其复原，到目前为止，软件配置完毕。

电脑连接手表蓝牙接下来以WIN11为例演示连接蓝牙步骤，WIN10连接步骤基本一致，在此不再赘述。

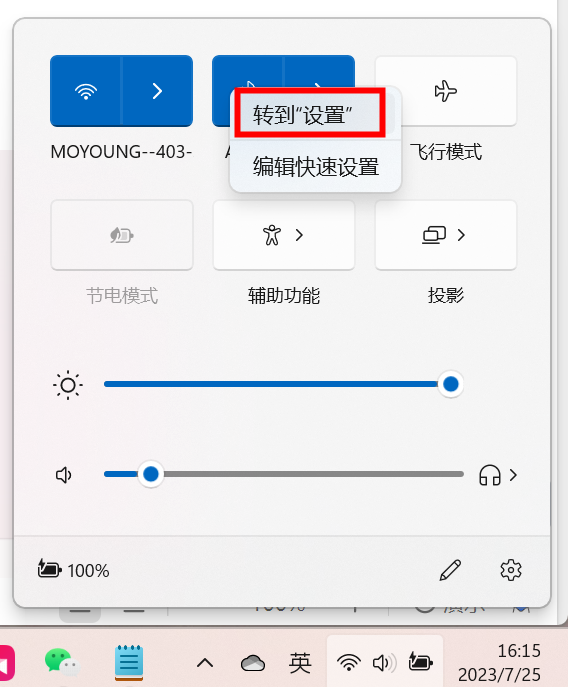

右下角点击蓝牙图标，跳转蓝牙设置界面；

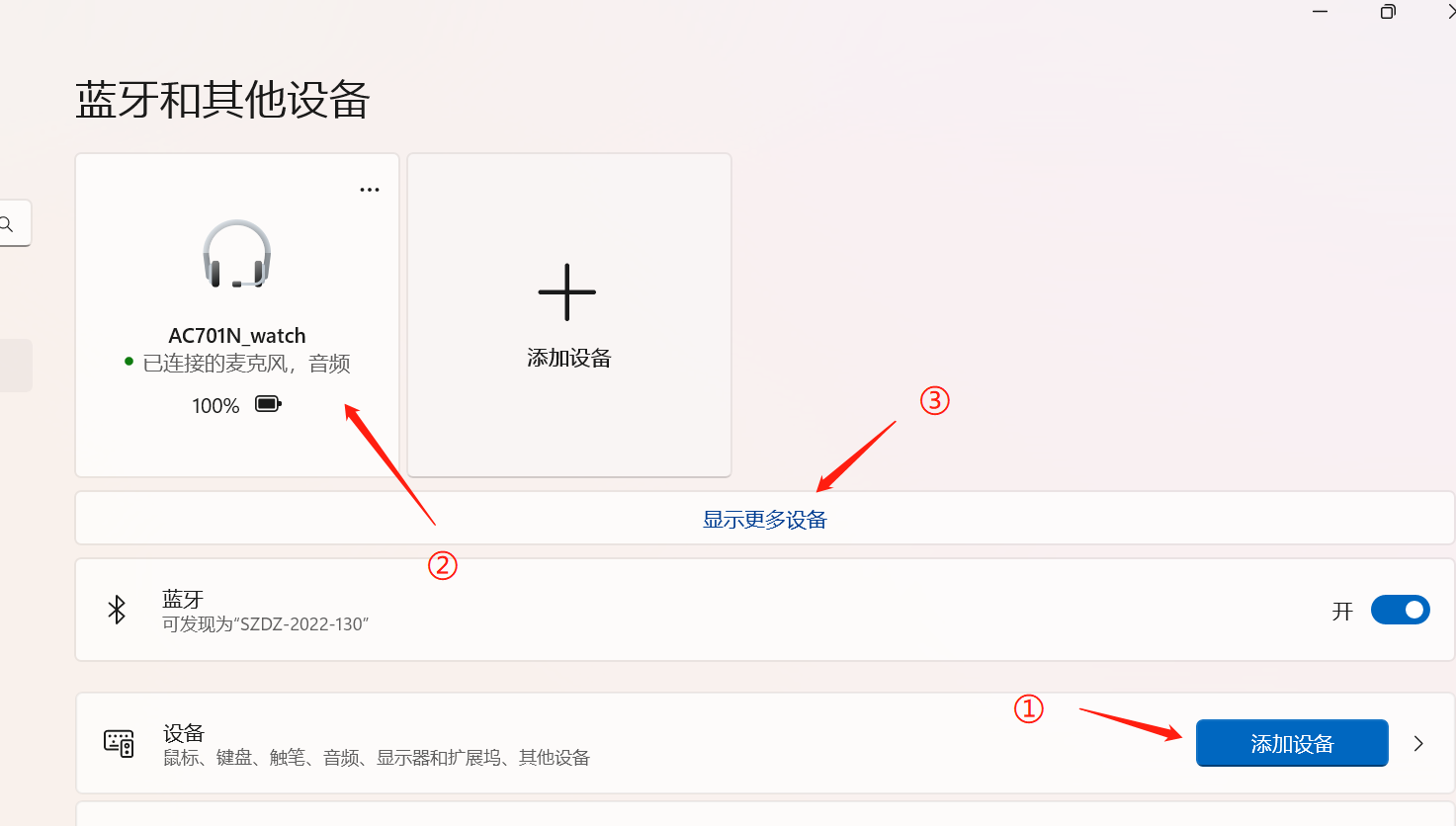

点击添加设备，找到自己的设备并且连接，连接成功后如上图的②显示，点击显示更多设备，进入下一个界面；

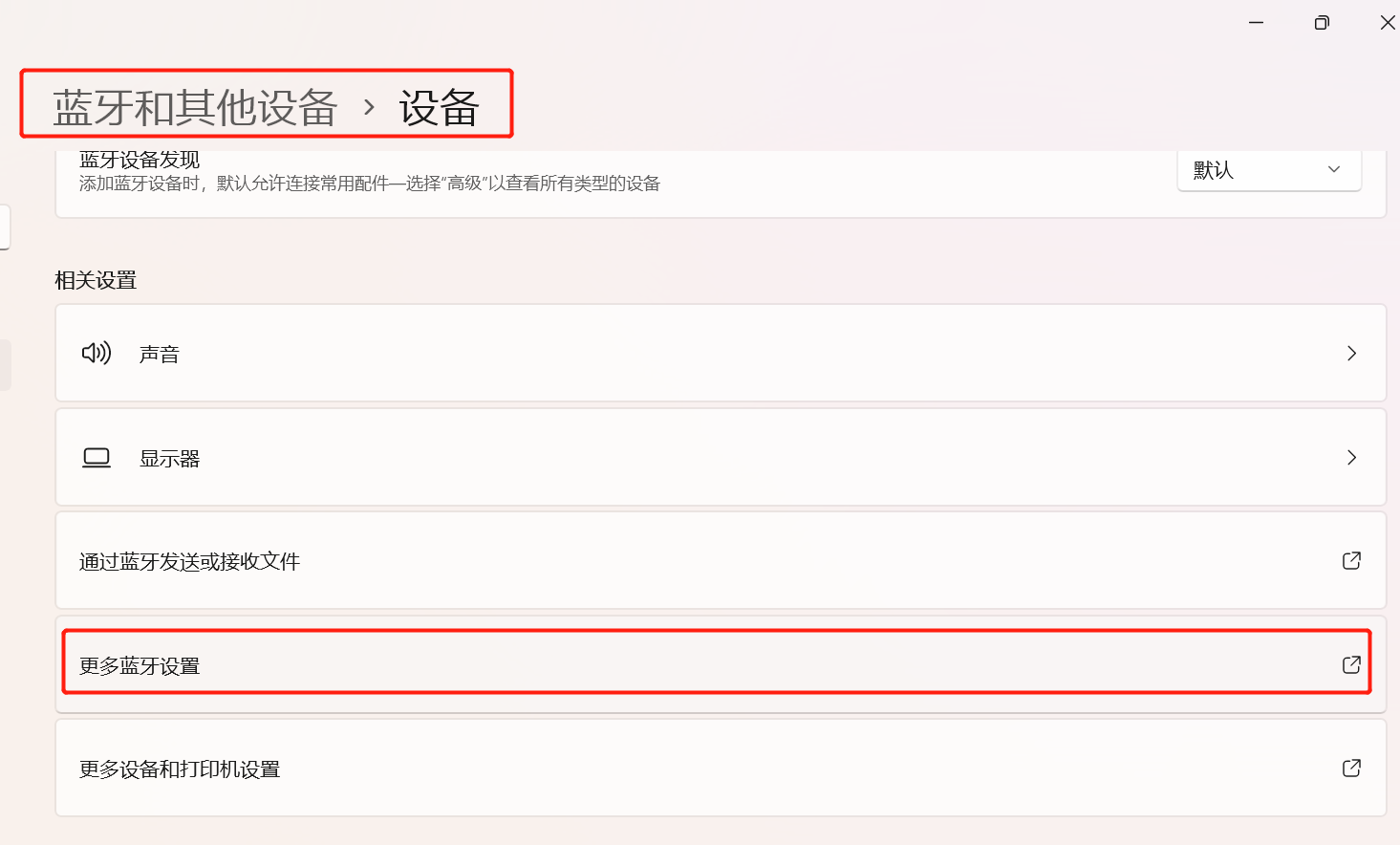

点击更多蓝牙设置；

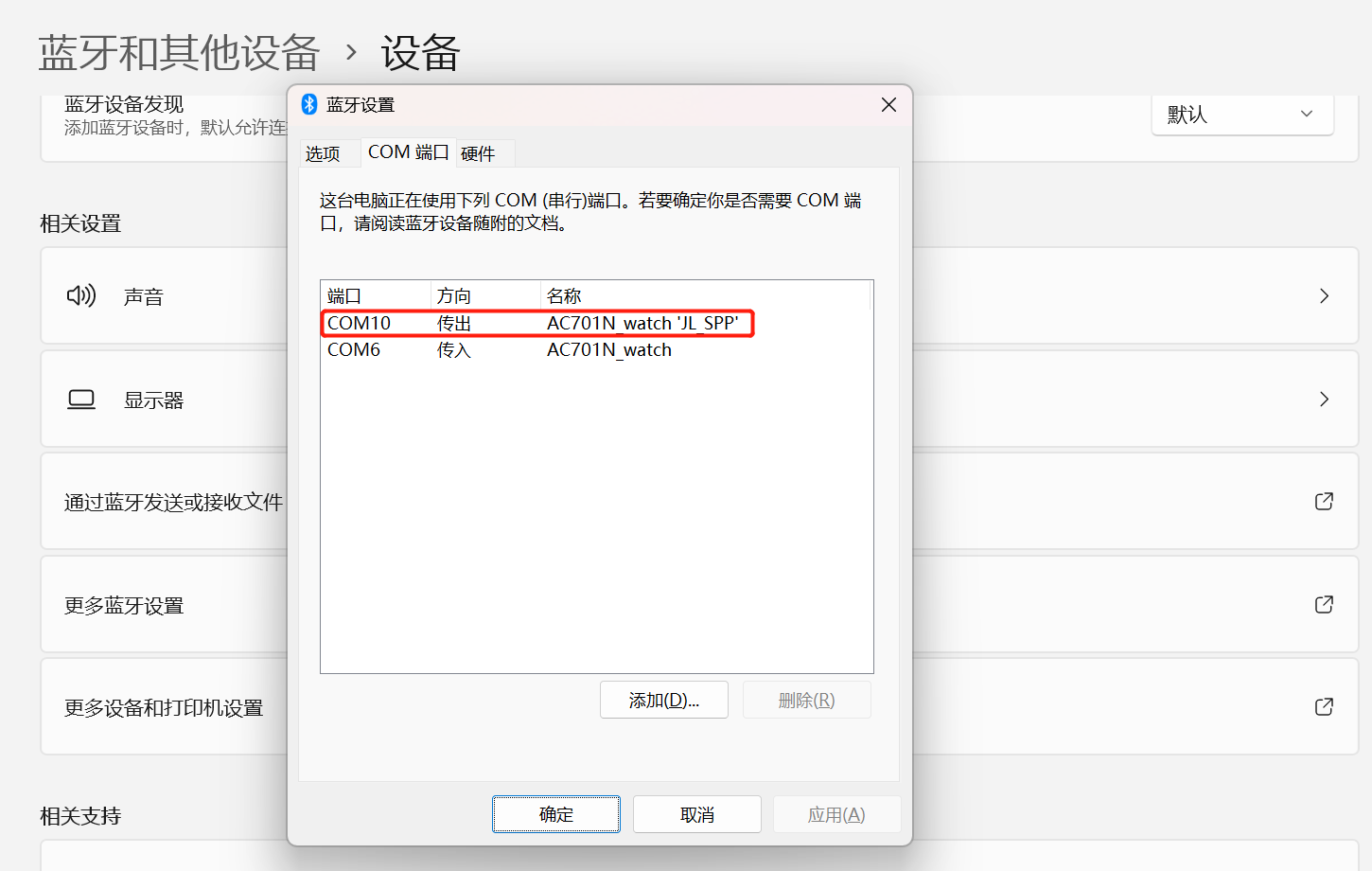

记录传出的端口，这里为COM10；

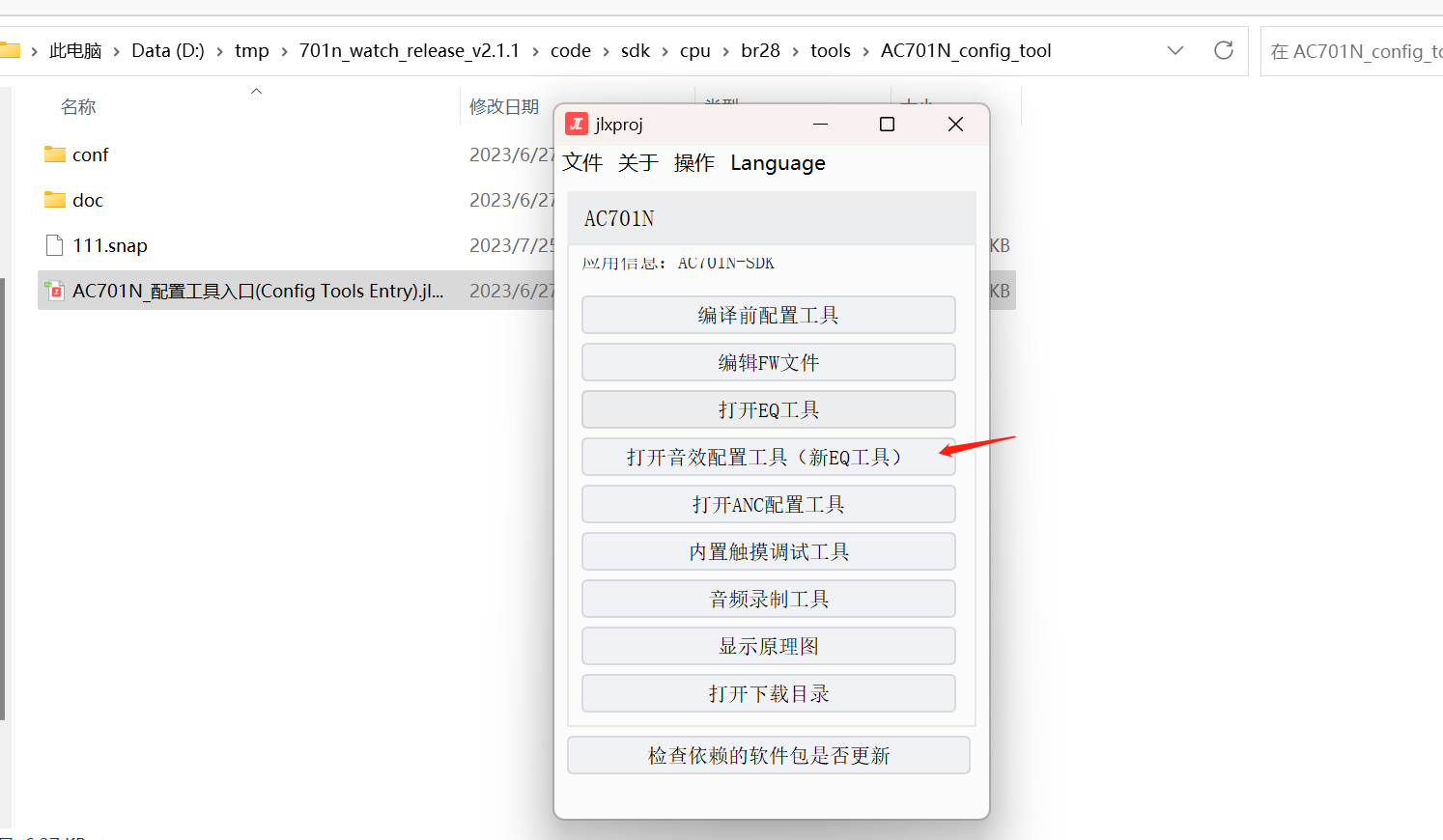

打开新eq工具；

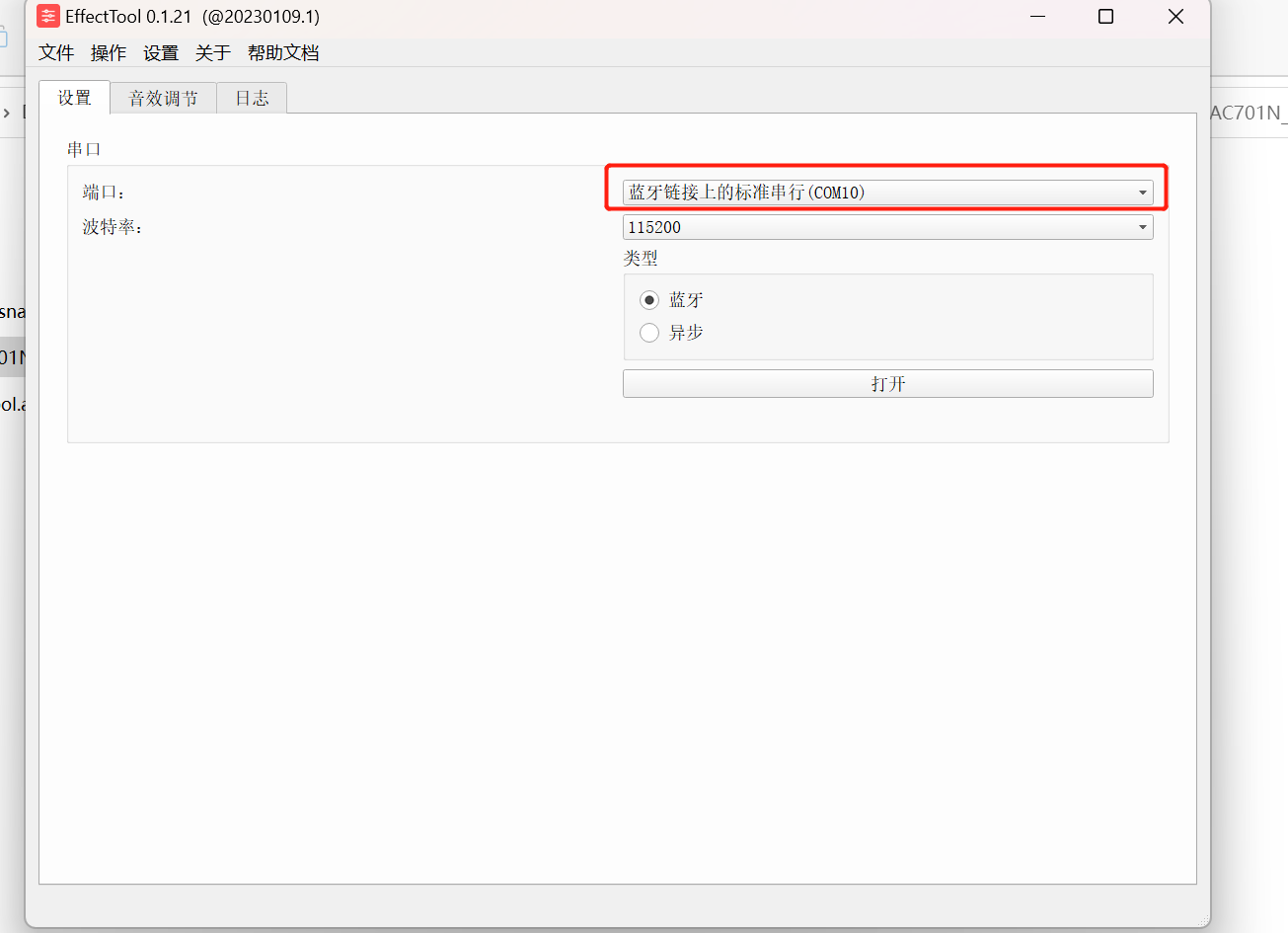

选择传出的端口，这里为COM10，由于COM10为蓝牙链接上的串行标准，工具里会自动选择蓝牙，此时点击打开；

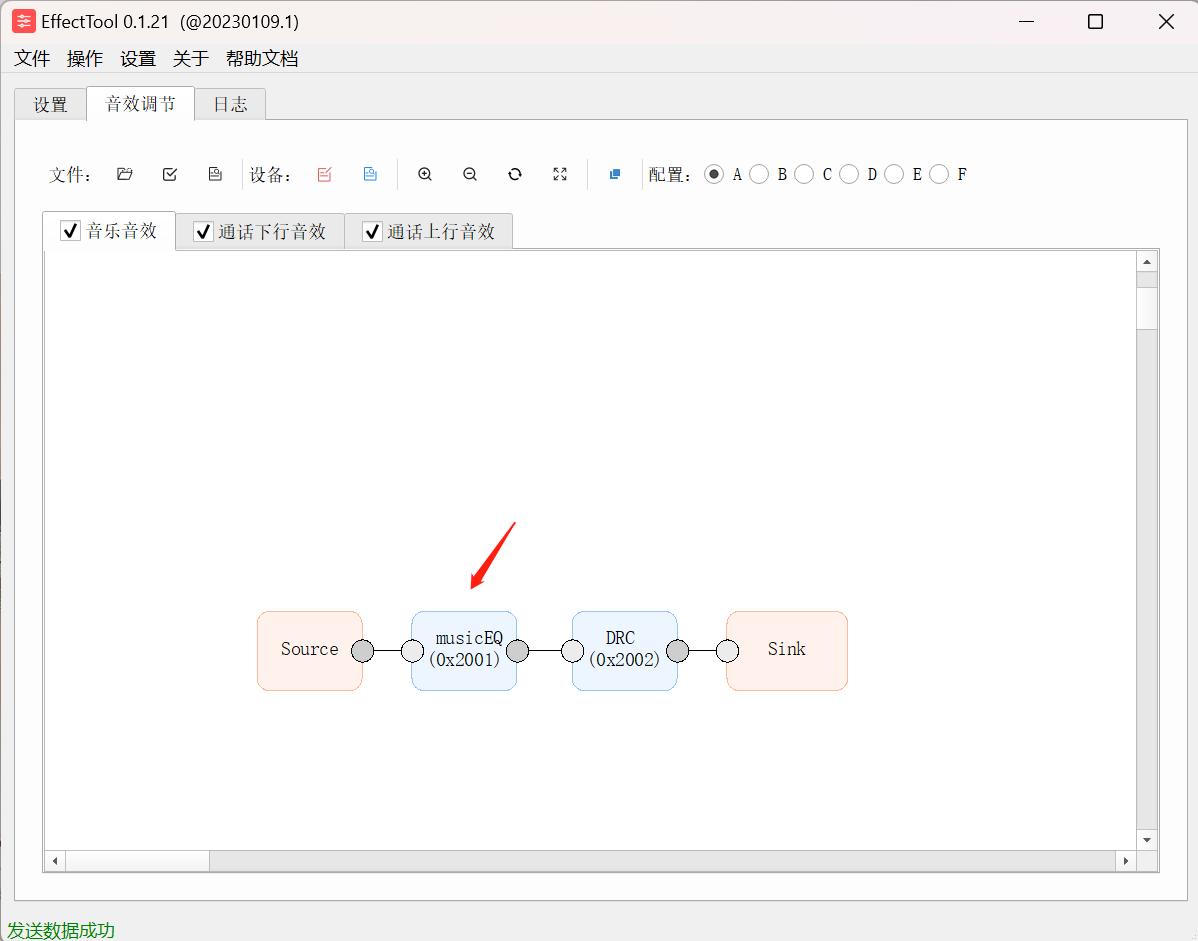

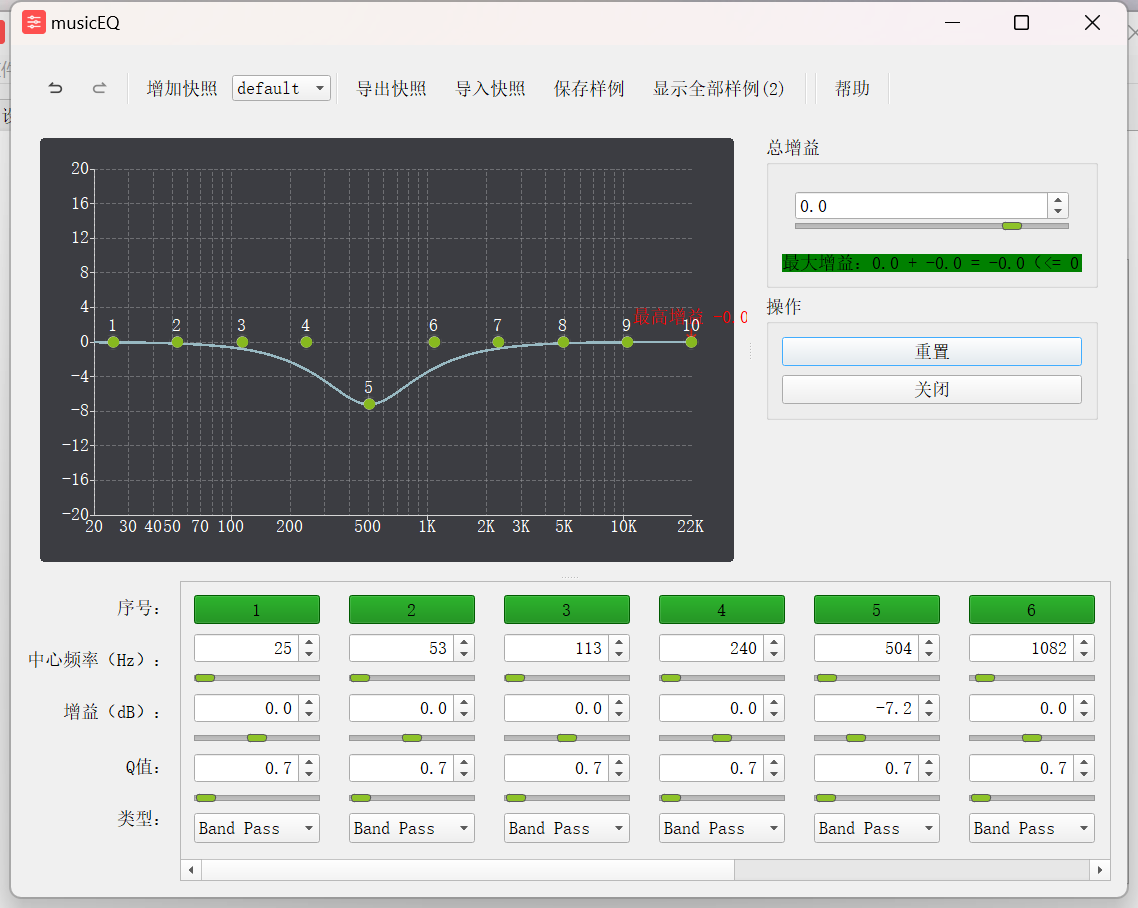

通信成功，双击musicEQ，进入eq调试界面；

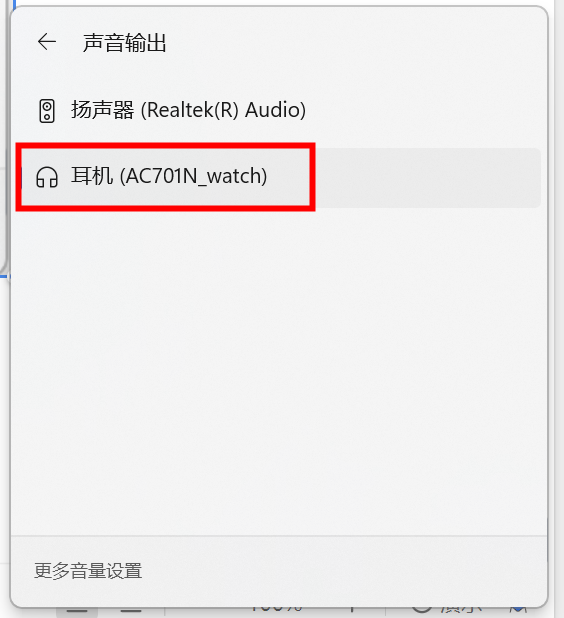

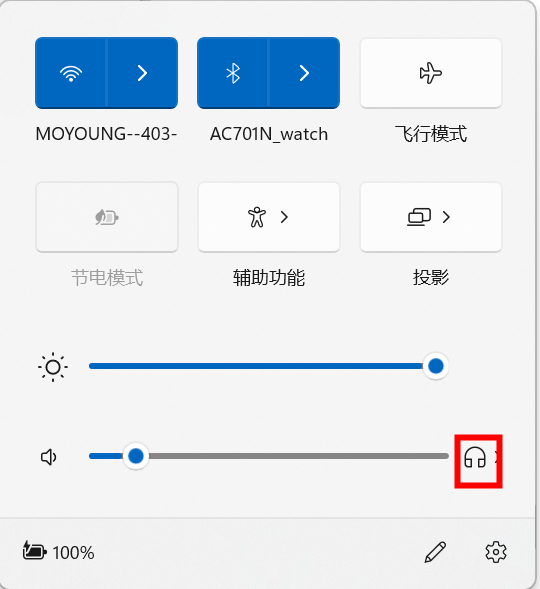

到这里，用户就可以播放音乐调eq了，调整eq曲线后，会实时作用到播放的音频当中，如果是本地音乐，用户可以直接在手表端的音乐模式中播放音乐，如果是电脑端的音频，电脑上还需要切换音频如下所示：

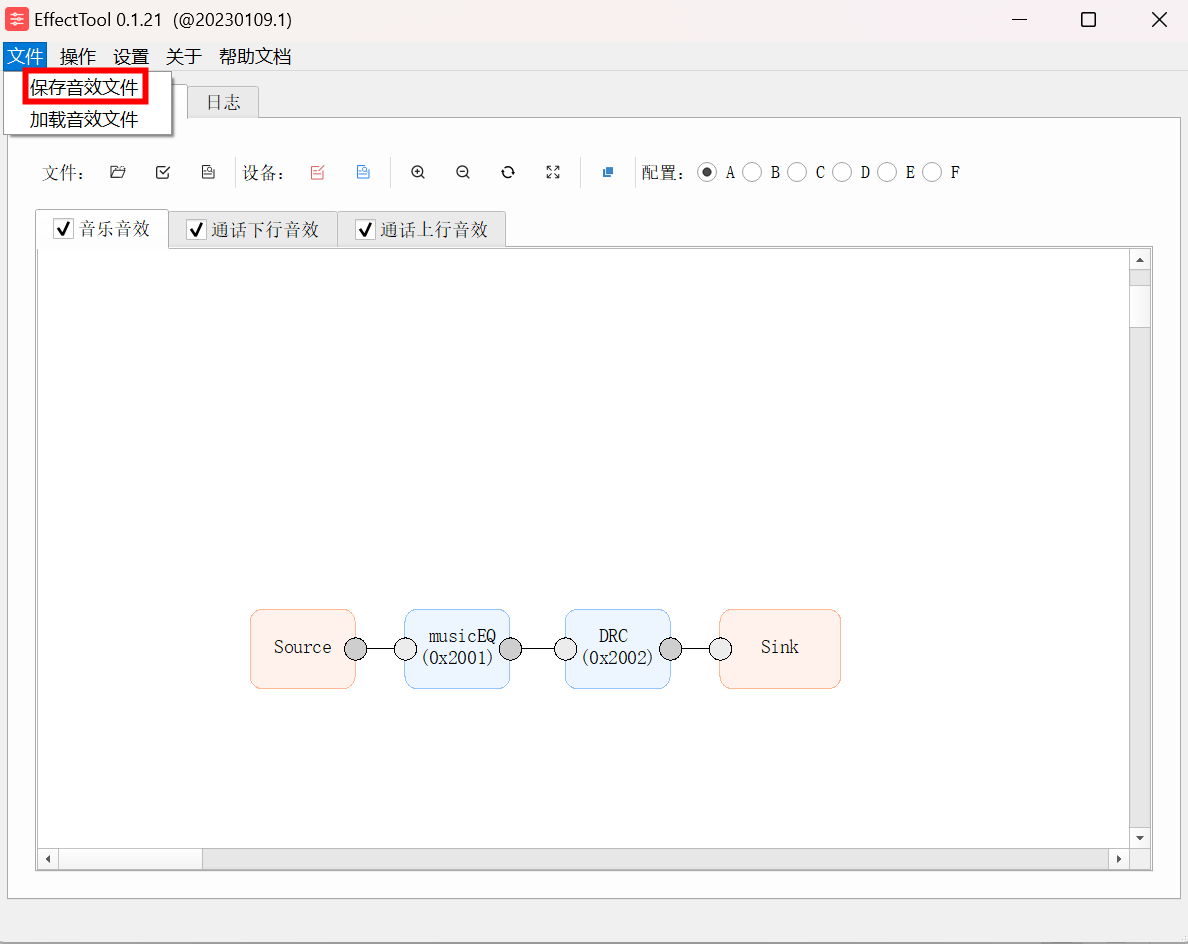

输出eq文件调试结束后，eq工具中保存音效文件，输出eq_cfg_hw.bin。
还原相关的宏将除TCFG_EQ_ENABLE以外的宏，即TCFG_EFFECT_TOOL_ENABLE、APP_ONLINE_DEBUG、USER_SUPPORT_PROFILE_SPP、SMART_BOX_EN、TCFG_USER_EMITTER_ENABLE和APP_PROTOCOL_READ_CFG_EN还原到调eq之前的状态。

四、常见问题

蓝牙连接上了，能看到蓝牙的端口号，但eq工具端口打开失败尝试给样机重新上电，电脑重启蓝牙，重新拔插dongle。

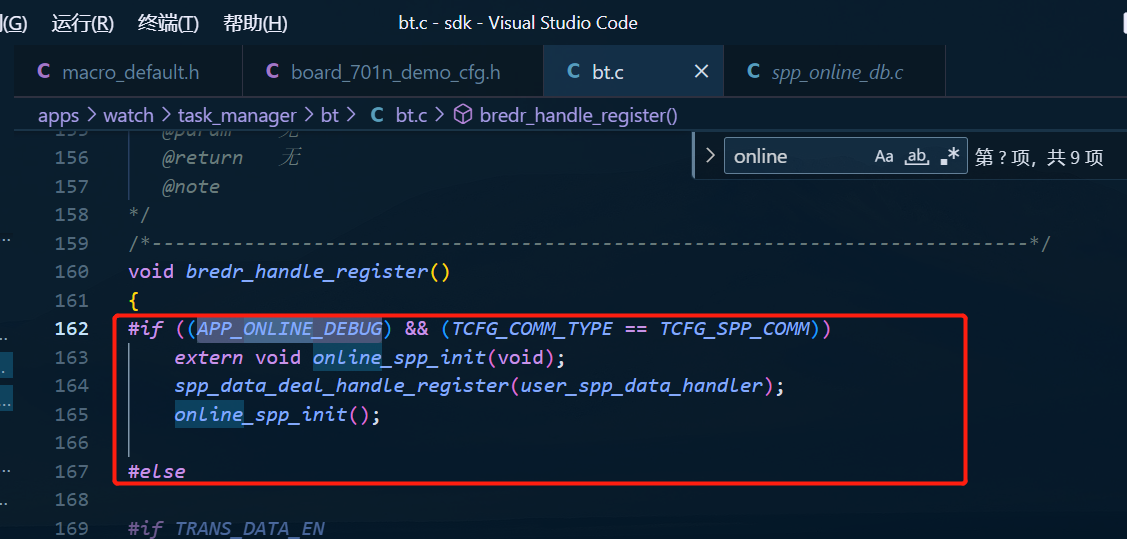

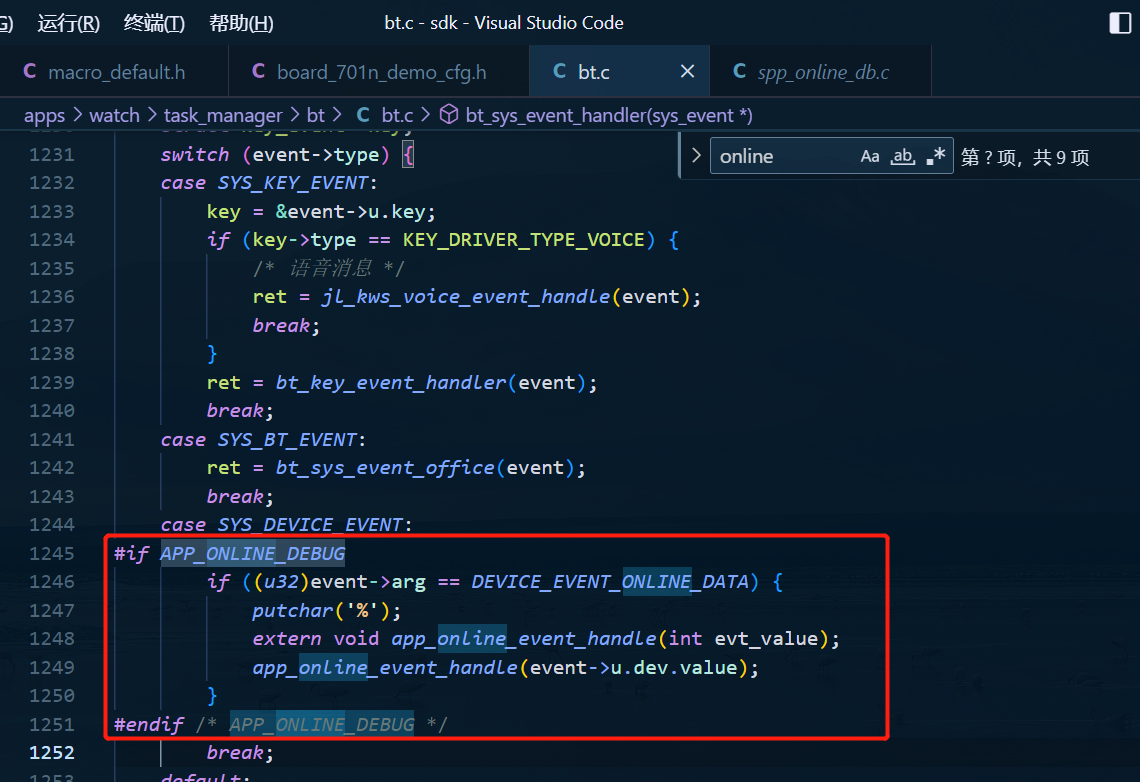

eq工具显示端口打开成功，命令失败，超时检查是否将SMART_BOX_EN关闭，以及检查补丁（见文档顶部）中以下两个地方是否有同步过去，同时加打印检查是否有跑：
正常情况下以上两个地方都会跑。

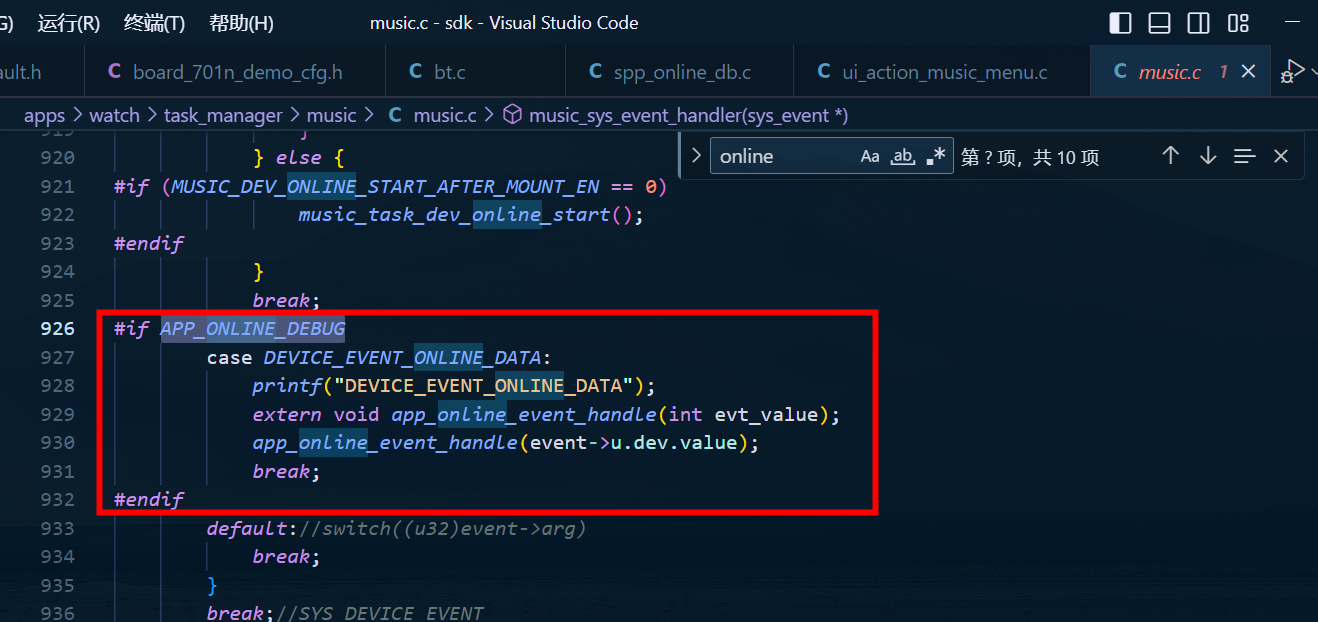

端口打开成功，能进入eq调试界面，但播歌过程中调试eq曲线就断开蓝牙连接，设备离线检查以上代码是否有同步到工程，同时留意是否有DEVICE_EVENT_ONLINE_DATA打印出来，正常情况下在这里会应答eq工具。
