手表模拟音频电路layout注意事项 V1.3

📎 原始文档:https://www.kdocs.cn/l/ct2kTqvW8qWN

手表模拟音频电路layout 注意事项 V1.3

2022/04/09
智能手表的模拟音频电路部分比较敏感,容易受到数字脉冲信号、RF射频信号的干扰,在layout 的时候要特别注意让麦电路和DAC 电路尽可能远离数字脉冲电路和RF射频电路。尽可能的对模拟音频电路进行保护,做好包地。如果让麦模拟电路串入了数字干扰信号,会对蓝牙语音通话和语音唤醒产生影响,如果让DAC 电路串入了数字干扰信号,扬声器发声的时候会夹带着比较大的噪声。为了避免干扰,我们在layout 的时候还需要对模拟地和数字地进行区分,避免地回路信号相互串扰。

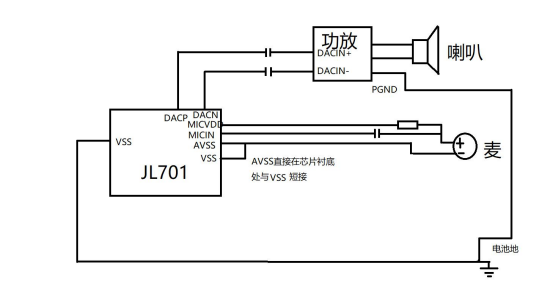

DAC差分模式地处理:
image 如上图,主控的模拟地和麦的模拟地连接后直接在主控的衬底处与数字地短接接,有效避免不同信号回路之间的相互串扰。 由于主控选用了 DAC差分输出,功放也支持DAC差分输入,从主控端输出的 DAC信号可以有效抑制共模干扰,抗干扰能力强,推荐使用差分输出方式和差分输入功放。要求MICIN和AVSS走伪差分线路到麦管脚,并且做好包地防护。

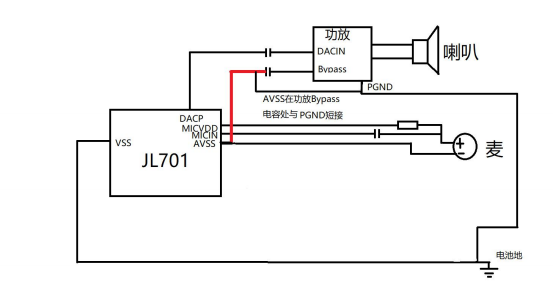

DAC单端模式地处理:
image 如上图所示, 由于DACP信号参考的是AVSS,因而AVSS如果串入了共模干扰信号,经过功放放大后将会被我们的耳朵听到,这不是我们想要的。要求DACP和AVSS走伪差分线路输入到功放, MICIN和AVSS走伪差分线路到麦管脚,并且做好包地防护。
