一、总体实现：
将需要测试的外设（屏幕触摸、心率按键、麦和喇叭、马达等）连接到主板上，产测工具（PC上位机和杰理一拖八工具）会调用软件SDK对应的接口，来实现对外设的访问和驱动，操作成功就会获得返回值显示在电脑上位机。
二、软件需要做什么：
2.1需要将产测代码在SDK中开启使能并且做对应的代码配置，以便产测工具调用对应的接口实现外设测试。（注意：产测模式是在烧录工位后面的，也就是产测前，PCBA要先烧录好开了产测模式宏的SDK，样机才能与上位机进行通信）
具体参考文档：【金山文档】 1to8产测（PCBA）模块SDK软件使用说明 V1.0
HYPERLINK "https://kdocs.cn/l/cbbyGopSxAPZ" https://kdocs.cn/l/cbbyGopSxAPZ

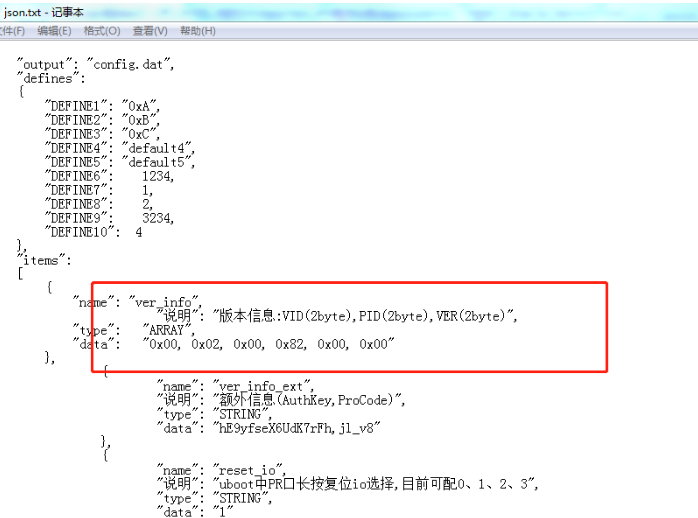

2.2 同一个板子，不同的软件版本，软件SDK配置的软件版本要区分开来，不然产测工具程序没法区分。
- 硬件需要做什么： 需要做一个带有测试外设的夹具，具体是做单通道夹具，4通道夹具，还是8通道夹具，主要考虑夹具上外设的空间占用，1拖8测试工具最多支持8个主板同时测试。
夹具需要包含：
3.1供电和数据通信接口顶针：VBAT（VPWR） USBDM USBDP GND。
3.2屏幕触摸的座子接口，做在夹具上的显示屏和触摸的排线最好是特制比较长的那种，显示屏模块最好固定在夹具上。
3.3心率FPC的排线接口，心率FPC模块的排线是否需要特制比较长的排线看夹具的空间。
3.4麦和喇叭的顶针，夹具上的每一个主板的麦和喇叭需要做的比较靠近，最好做在一个腔体里面。
3.5马达顶针，夹具上可以使用LED灯来替换马达，灯的亮灭比马达振动更容易观察。
四、测试项目：
4.1软件版本读取
作用：确保板子烧录了对应的程序，避免整机装错不同程序的板子和装了混料的板子。
4.2主控IO状态自检
作用：可以检测IO状态异常情况，比如短路，某些虚焊。
原理：先设置IO的状态然后读取回来，设置和读取一致说明IO状态正常。
4.3 Gsensor数据通信测试
作用：可以将贴片不良的无法通信读取数据的板子挑出来。
原理：测试程序会发起和Gsensor的数据通信，可以正常读取数据说明贴片正常，不对数据的真实性做分析。
4.4心率模块数据通信测试
作用：可以将和心率模块通信不良的板子挑出来。
原理：测试程序会发起和心率传感器的数据通信，可以正常读取数据说明贴片正常，不对数据的真实性做分析。
4.5马达驱动测试
作用：测试马达驱动电路是否贴片正常。
原理：测试程序会驱动马达电路，马达驱动电路正常马达就会一直振动（或者LED灯一直常量），如果失败需要产线工人自行做标记，产测程序不会收集马达驱动的反馈结果。
4.6麦克风和喇叭测试
作用：测试功放贴片是否正常，麦的偏置电路是否正常。
原理：产测程序驱动喇叭发出特殊频率的声音，同时麦会接收该声音。由于声音会相互干扰，所以每次只会有一个主板的喇叭和麦在进行测试，如果是8通道的，就是依次测试，通道越多，该环节测试时间耗时更多，每通道的喇叭麦测试大概需要3秒。
五、产线导入流程
硬件工具获取方式和软件工具获取方式：
1拖8烧写器需要向杰理原厂或者杰理代理商购买；
将烧写器的代理编号拍照发给杰理：

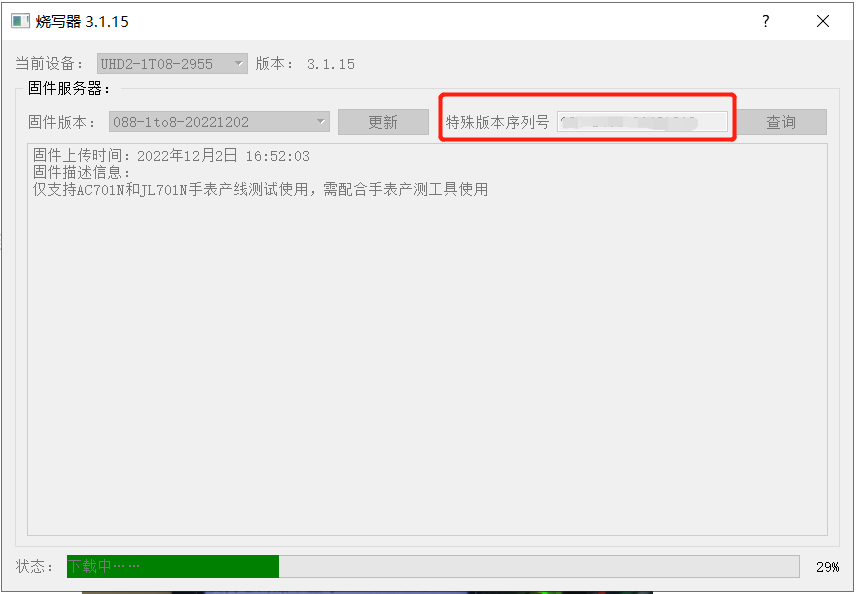

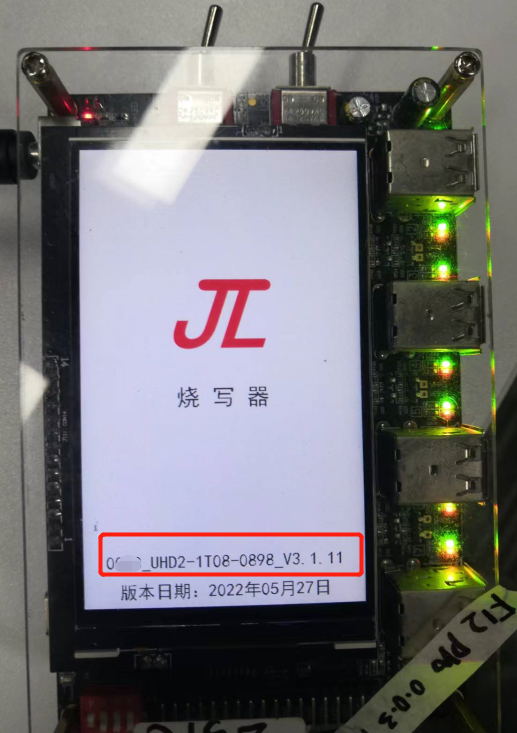

杰理工程师会回发一个特殊的版本序列号用于将烧录器升级为产测工具：

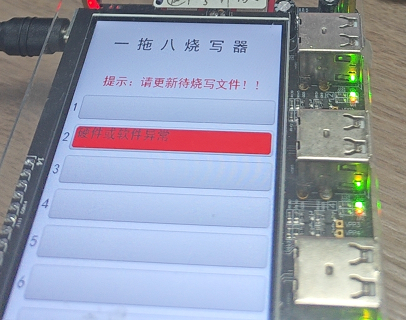

升级完后烧写器会提示需要更新FW文件：请更新待烧写文件。
需要部署一个FW文件进去。
5.1需要一台有特殊版本固件的一拖八烧写器。
5.2在烧写器启动后连接，烧写器连接PC

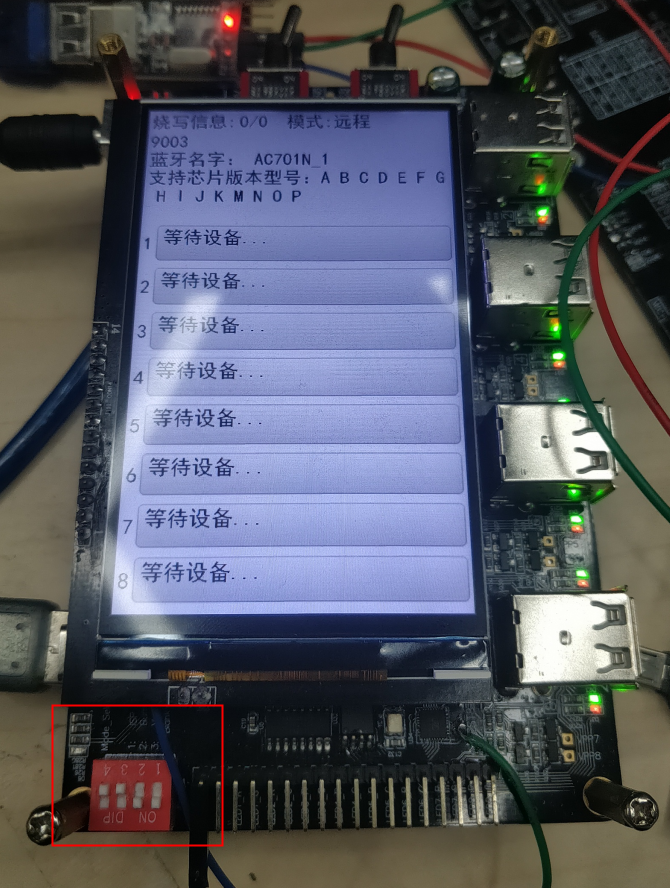

拨码开关要打到下图所示

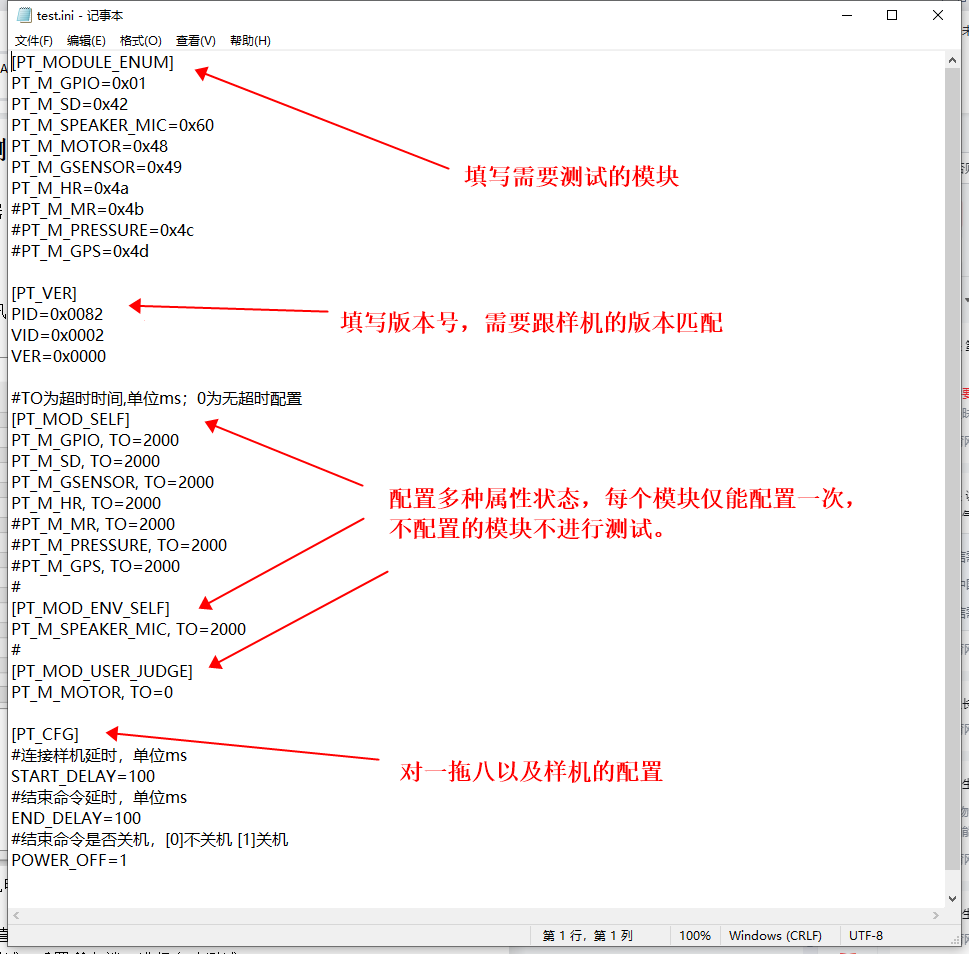

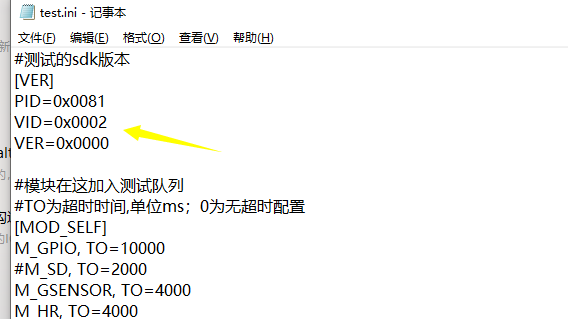

5.3配置ini文件
5.4打开watch_test.exe自动与一拖八通讯，成功后可插入样机测试。
如果打开watch_test.exe后运行卡顿说明无法连接一拖八，需要关闭watch_test.exe和一拖八烧写器，重新执行步骤1和3。
5.5通道内所有样机成功后会继续测试，直到有失败才会停止。

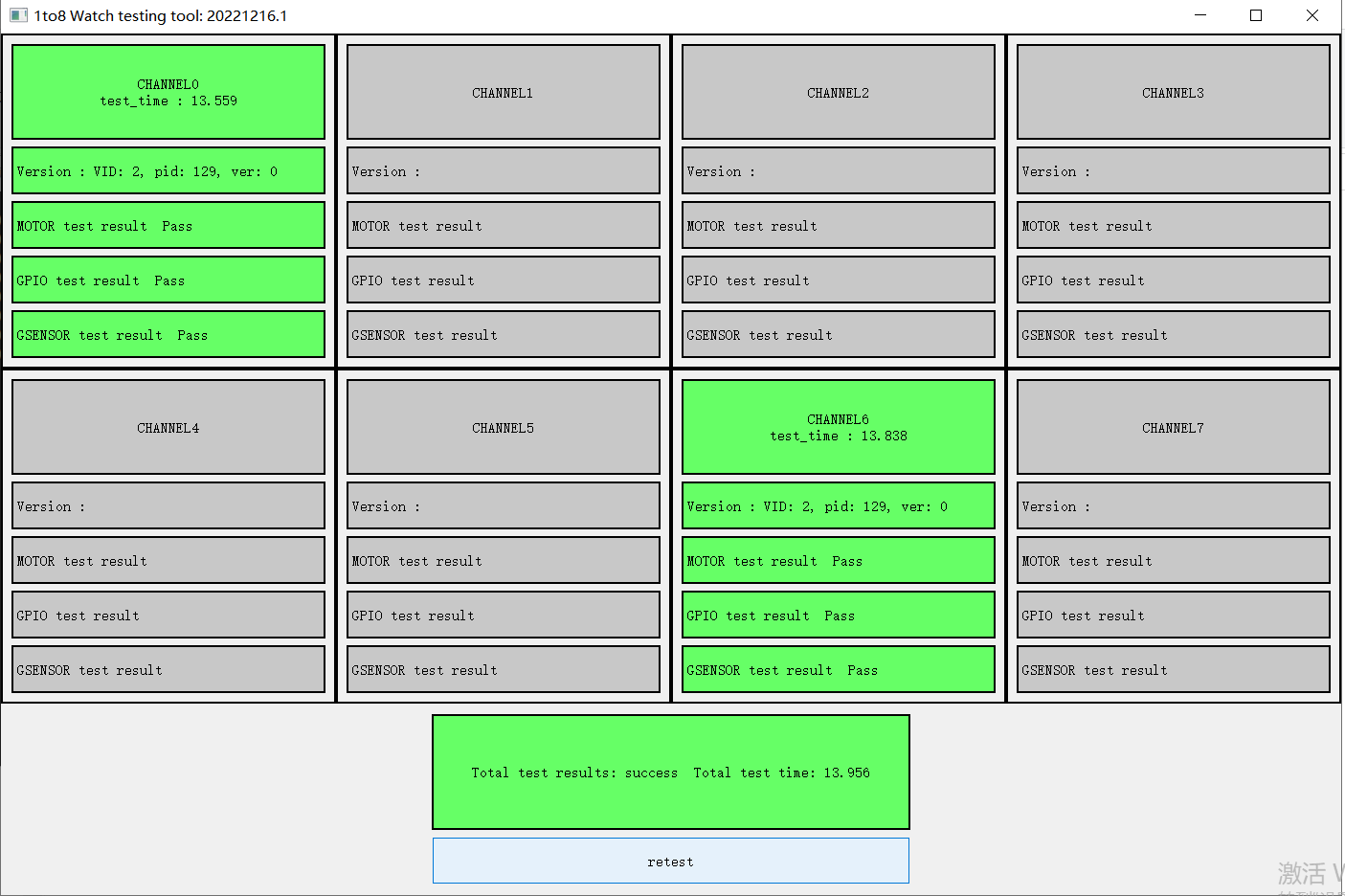

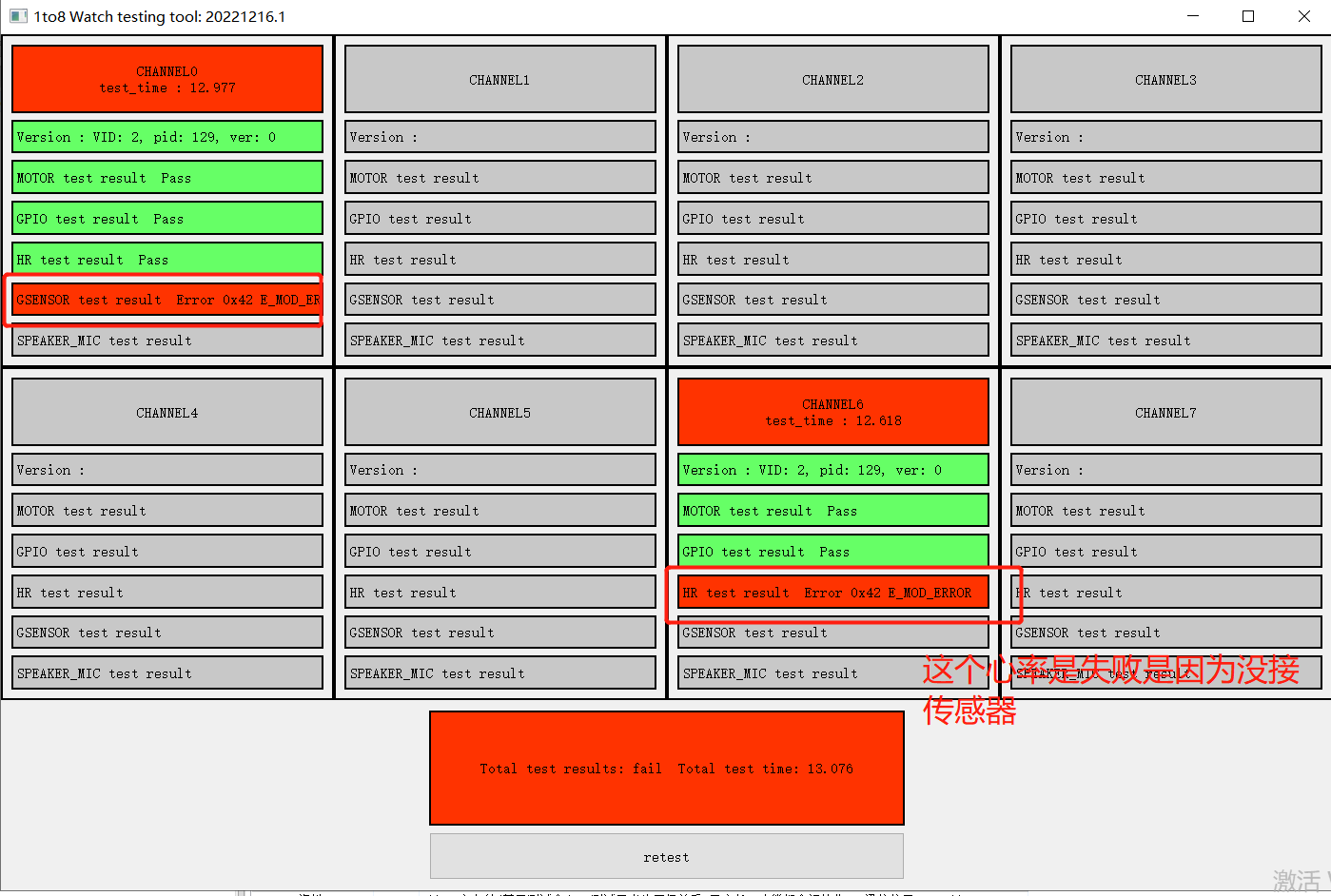

下图为测试失败后，需要点击RESET测试，重置所有端口进行自动测试
5.6如果无法停止需要拔出样机后，点击开始测试，重置测试命令。
六、常见问题
6.1手表正常使用情况下喇叭声音正常，PCBA产测过程喇叭发不出声音或者声音明显异常。

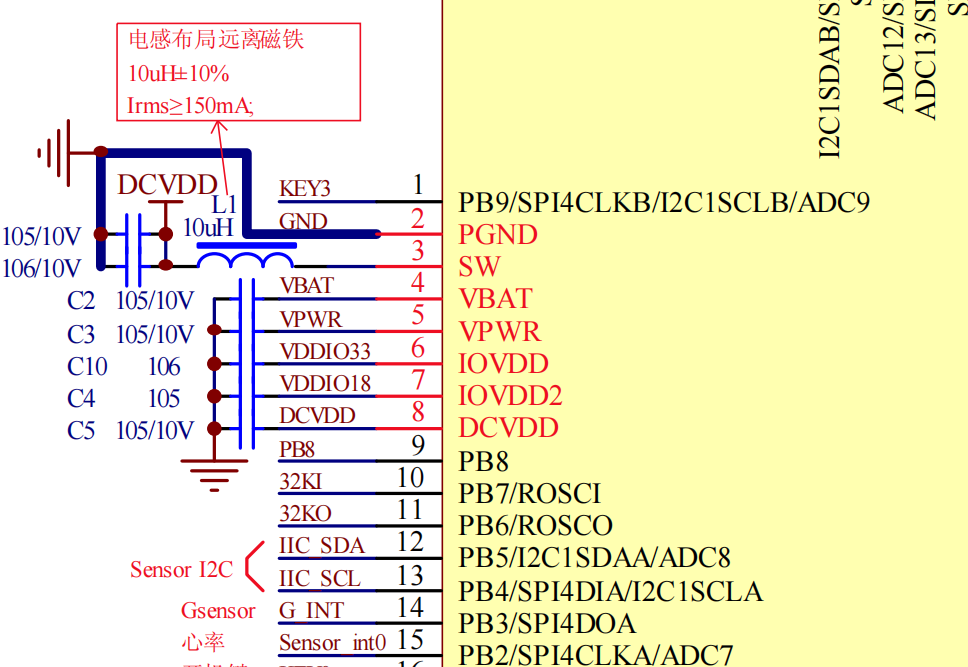

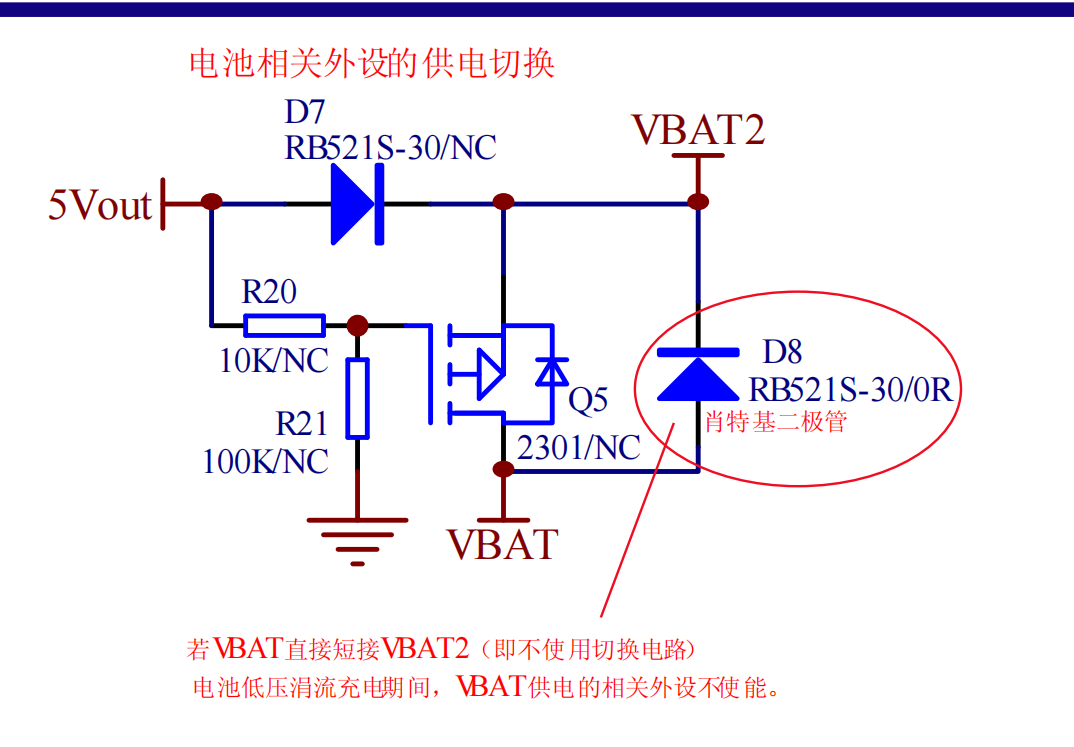

检查PCBA产测条件下功放的供电是否足够，1拖8产测工具USB端口（4.2V）最大提供300mA电流，并且产测情况下PCBA没有接电池。PCBA如果使用VPWR供电，那么功放的电源是经过主控的充电电路后才提供给VBAT，充电路径提供的电流可能不够功放需求（功放需求可能超过200mA），此时，需要在测试夹具上将VPWR串一个二极管(SS34)至VBAT给功放供电，相当于参考设计中的VBAT和VBAT2直接短接的情况，这个二极管(SS34)相当于我们参考设计供电切换电路中的二极管D7。由于VBAT和VBAT2直接短接了，电路失去了D8的防电压倒灌功能，因而需要控制5Vout的电压不能高于4.5V，否则可能损坏主控的VBAT引脚。
