Music 应用

详细设计说明书

Zhuhai Jieli Technologyco.,LTD

版权所有，未经许可，禁止外传

版权所有，侵权必究 1
地址：珠海市吉大石花西路 107号9栋综合楼邮编：519015
电话：0756-6313088 传真：0756-6313081
网站：www.zh-jieli.com

修改记录

版本	更新日期	描述
V1.0	2020/08/11	初稿

版权所有，侵权必究 2
目录
1.引言.................................................................................................................................................................................... 4

1.编写目的................................................................................................................................................................... 4
1.2.参考资料................................................................................................................................................................... 4
1.3.术语和缩写词........................................................................................................................................................... 4
2.总体设计.............................................................................................................................................................................. 4
1.需求概述................................................................................................................................................................... 4
2.2.总体架构设计........................................................................................................................................................... 5
2.3.详细流程框图........................................................................................................................................................... 6
2.4.关键数据结构说明................................................................................................................................................... 6
3.应用系统事件...................................................................................................................................................................... 7
1.事件分类................................................................................................................................................................... 7
3.2.按键事件处理........................................................................................................................................................... 7
3.3.设备事件处理........................................................................................................................................................... 7
4.解码器错误处理.................................................................................................................................................................. 8
1.错误处理说明........................................................................................................................................................... 8
4.2. Music player错误码表.............................................................................................................................................. 8
5.扫盘打断机制...................................................................................................................................................................... 9
1.机制说明................................................................................................................................................................... 9
5.2.机制实现流程图..................................................................................................................................................... 10
6.断点说明............................................................................................................................................................................ 10
1.断点控制句柄创建................................................................................................................................................. 10
6.2.断点信息控制句柄释放......................................................................................................................................... 10
6.3.当前播放歌曲断点获取及保存............................................................................................................................. 10
6.4.从vm获取设备断点信息并断点播放.................................................................................................................. 11
7.详细接口注释.....................................................................................................................................................................11
static v。id music_player_play_ success(v。id *priv, int parm) ......................................................................................... 11
static v。id music_player_play_ end(v。id *priv, int parm) ............................................................................................... 11
static int music_player_ scandisk_break(v。id) ................................................................................................................ 12
static v。id music_t。ne_play_ end_ callback(v。id *priv, int flag) .................................................................................. 12
v。id music_player_ err_ deal(int err) ................................................................................................................................ 12
static int music_key_ event_。pr(struct sys_ event *event) ............................................................................................... 12
static int music_ sys_ event_handler(struct sys_ event *event) ......................................................................................... 13
v。id music_task_ set_parm(u8 type, int val) .................................................................................................................... 13
static v。id music_player_play_ start(v。id) ...................................................................................................................... 13
static v。id music_task_ start() .......................................................................................................................................... 13
static v。id music_task_ cl。se() ......................................................................................................................................... 14
int music_ app_ check(v。id) ............................................................................................................................................. 14
v。id app_music_task() ..................................................................................................................................................... 14
版权所有，侵权必究 3

1. 引言

1.1.编写目的

该文档为基于AC696N soundbox平台开发Music应用的人员提供相应的设计开发文档。也可以为测试Music应用的测试人员提供参考。
文档中详细定义了Music应用的总体功能、系统的接口和数据属性；对程序的基本结构、功能模块以及各个程序的名称进行了划分，以便于Music应用的详细设计和二次开发。

1.2.参考资料

[ 1]

1.3.术语和缩写词

缩写和术语	解释
sclust	文件簇号
breakpoint	歌曲断点信息，包括文件信息和解码信息
valid dev	有效播放设备，这个有效是指设备有可播放文件的意思
FF	快进
FR	快退
scanbreak	打断正在扫描设备的过程
repeat	播放循环模式
music player	音乐播放器
logo	设备逻辑盘符
evt_logo	设备上线时对应的设备逻辑盘符
vm	记忆存储区

2.总体设计

2.1.需求概述

本应用主要是基于AC696N soundbox 的SDK 系统开发包来实现音乐播放功能。
Music应用主要实现的功能包括：
版权所有，侵权必究 4
地址：珠海市吉大石花西路 107号9栋综合楼邮编：519015
电话：0756-6313088 传真：0756-6313081
网站：www.zh-jieli.com
(1)实现MP3、WMA、WAV、 FLAC、APE、 M4A、AMR、 DTS等歌曲的播放（可以在板卡配置项中选配）。
(2)提供播放/暂停、快进快退、上下曲、设备切换、循环模式切换、路径/序号/簇号播放、录音文件夹过滤、录音/音乐切换播放、文件删除等操作
(3)支持断点存取
(4)支持播放信息获取，如：当前文件序号、簇号、断点信息、文件句柄、设备句柄等

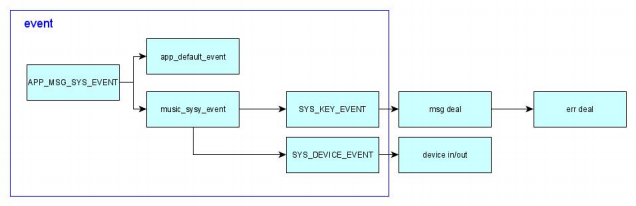

2.2.总体架构设计

模块名称	功能简述	对应文件
event	处理系统产生的各种事件	music.c
msg_deal	按键消息处理（music_key_event_opr）负责调用music_player提供的API接口，实现歌曲	music.c
device in/out	播放、切换、操作等，参考章节2.3 的详细流程框图设备上下线处理	music.c
err deal	错误处理（播放产生的错误，参考music_player错误码表），参考章节2 3 的详细流程框图	music.c

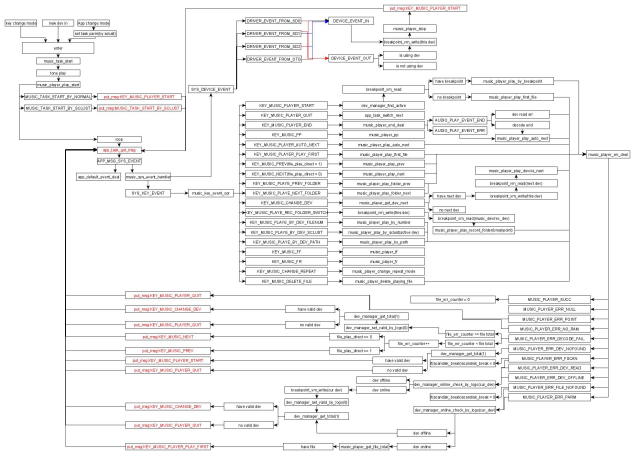

2.3.详细流程框图

2.4.关键数据结构说明

///模式参数结构体
struct music_task_parm {
u8 type;
int val;
};
///断点信息结构体
struct breakpoint {
///文件信息
u32 fsize;
u32 sclust;
///解码信息
struct audio_dec_breakpoint dbp;
};
版权所有，侵权必究 6
///music模式控制结构体
struct music {
struct music_task_parm task_parm;
u16 file_err_counter;//错误文件统计
u8 file_play_direct;//0:下一曲， 1：上一曲
u8 scandisk_break;//扫描设备打断标志
};

3.应用系统事件

3.1.事件分类

系统事件分类：
（1）按键事件（SYS_KEY_EVENT）
主要是各种按键触发的事件及软件流程post 的事件
（2）设备事件（SYS_DEVICE_EVENT）
主要是各种设备上下线事件，本应用主要响应以下事件（in/out）：
DRIVER_EVENT_FROM_SD0
DRIVER_EVENT_FROM_SD1
DRIVER_EVENT_FROM_SD2
DEVICE_EVENT_FROM_OTG

以应用情景对事件分类：

（1）应用模式内部事件（music_sys_event_handler）
（2）公共事件（app_default_event_deal）
公共事件同样会响应一些例如公共按键（模式切换/音量加减等）、设备上下线（linein/pc上下线等）、蓝牙事件（连接、通话、播放等）

3.2.按键事件处理

参考2.3详细流程框图。

3.3.设备事件处理

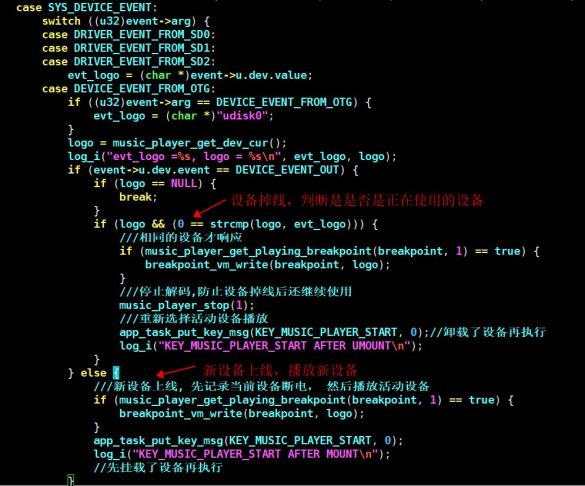

参考2.3详细流程框图，以下是对设备事件music_sys_event_handler 中的SYS_DEVICE_EVENT类事件特别说明：
版权所有，侵权必究 7

4.解码器错误处理

4.1.错误处理说明

这里的出错误处理是指music应用调用music_player接口时返回值处理，二次开发可以根据实际需求根据不同错误码引导不同的流程设计，SDK默认的错误处理请参考章节2.3详细流程框图。

4.2. Music player错误码表

///解码错误码表 enum {
MUSIC_PLAYER_ERR_NULL = 0x0, ///没有错误，不需要做任何
MUSIC_PLAYER_SUCC = 0x1, ///播放成功，可以做相关显示、断点记忆等处理
版权所有，侵权必究 8

MUSIC_PLAYER_ERR_PARM,	///参数错误
MUSIC_PLAYER_ERR_POINT,	///参数指针错误
MUSIC_PLAYER_ERR_NO_RAM,	///没有ram空间错误
MUSIC_PLAYER_ERR_DECODE_FAIL,	///解码器启动失败错误
MUSIC_PLAYER_ERR_DEV_NOFOUND,	///没有找到指定设备
MUSIC_PLAYER_ERR_DEV_OFFLINE,	///设备不在线错误
MUSIC_PLAYER_ERR_DEV_READ,	///设备读错误
MUSIC_PLAYER_ERR_FSCAN,	///设备扫描失败
MUSIC_PLAYER_ERR_FILE_NOFOUND,	///没有找到文件

};

5.扫盘打断机制

5.1.机制说明

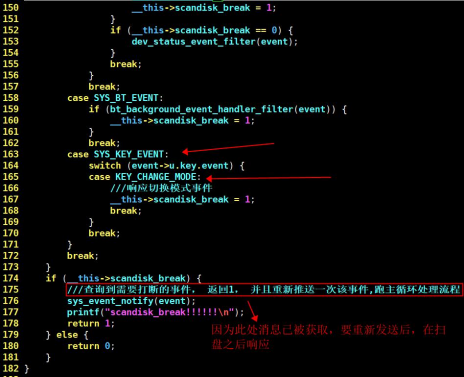

设备在music_player调用scandisk接口的时候，会注册music_player_scandisk_break接口（解决长时间扫盘打断问题），在扫描过程会被调用，music_player_scandisk_break 函数内部会对消息进行查询， SDK 默认会对一些例如按键切换模式、设备插拔、蓝牙连接等触发的事件进行扫盘打断动作，如二次开发有特殊情境需要进行打断，可以在解析到特定的事件后，将scandisk_break标志位设置为 1 即可，以模式切换按键为例：
版权所有，侵权必究 9

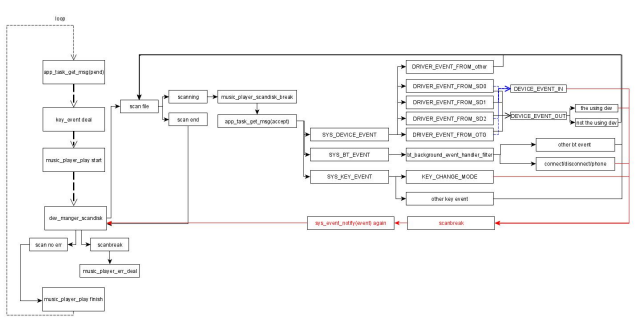

5.2.机制实现流程图

6.断点说明

6.1.断点控制句柄创建

///获取断点句柄，后面所有断点读/写都需要用到
breakpoint = breakpoint_handle_creat();

6.2.断点信息控制句柄释放

breakpoint_handle_destroy(&breakpoint);

6.3.当前播放歌曲断点获取及保存

6.4.从vm获取设备断点信息并断点播放

if (true == breakpoint_vm_read(breakpoint, logo)) {
err = music_player_play_by_breakpoint(logo, breakpoint);
}

7.详细接口注释

//* ---------------------------------------------------------------------------- //**@brief music 解码成功回调
@param priv:私有参数， parm:暂时未用
@return
@note 此处可以做一些用户操作，如断点保存，显示，获取播放信息等/
/* ---------------------------------------------------------------------------- */

static void music_player_play_success(void * priv, int parm)

//* ---------------------------------------------------------------------------- //**@brief music 解码结束回调处理
@param
@return
@note 此处统一将错误通过消息的方式发出，在key msg 中统一响应/
/* ---------------------------------------------------------------------------- */

static void music_player_play_end(void * priv, int parm)

//* ---------------------------------------------------------------------------- //**@brief music 播放器扫盘打断接口
@param
@return 1:打断当前扫描，0:正常扫描
@note 设备扫描耗时长的情况下，此接口提供打断机制/
/* ---------------------------------------------------------------------------- */
版权所有，侵权必究 11

static int music_player_scandisk_break(void)

//* ---------------------------------------------------------------------------- *//**@brief music 模式提示音播放结束处理
@param
@return
@note
/
/ ---------------------------------------------------------------------------- */

static void music_tone_play_end_callback(void * priv, int flag)

//* ---------------------------------------------------------------------------- *//**@brief music 模式解码错误处理
@param err:错误码，详细错误码描述请看MUSIC_PLAYER错误码表枚举
@return
@note
/
/ ---------------------------------------------------------------------------- */

void music_player_err_deal( int err)

//* ---------------------------------------------------------------------------- *//**@brief music 按键消息入口
@param 无
@return 1、消息已经处理，common不再处理 0、消息发送到common处理
@note
/
/ ---------------------------------------------------------------------------- */

static int music_key_event_opr(struct sys_event *event)

//* ---------------------------------------------------------------------------- *//**@brief music 设备事件响应接口
@param 无
@return 1、当前消息已经处理，comomon不再做处理 0、 common统一处理
@note
/
/ ---------------------------------------------------------------------------- */
版权所有，侵权必究 12

static int music_sys_event_handler(struct sys_event *event)

//* ---------------------------------------------------------------------------- //**@brief music 模式切换前参数设置
@param type:播放方式,暂时支持：
MUSIC_TASK_START_BY_NORMAL：首次播放按照正常断点播放
MUSIC_TASK_START_BY_SCLUST：首次播放按照簇号播放 val:播放参数
@return
@note 首次播放执行参考music_player_play_start接口/
/* ---------------------------------------------------------------------------- */

void music_task_set_parm(u8 type , int val)

//* ---------------------------------------------------------------------------- //**@brief music 模式首次播放
@param 无
@return
@note 切换到音乐模式前可以通过接口music_task_set_parm设置参数,
进入音乐模式后会按照对应参数播放/
/* ---------------------------------------------------------------------------- */
