查看C程序Flash 和RAM 资源占用说明文档

📎 原始文档：https://www.kdocs.cn/l/cgvr85VCNiN6 查看C程序Flash 和RAM 资源占用说明文档

4.1.7.2. 查看使用细节，即每个函数、变量的大小 — JL Project Documentation (zh-jieli.com)

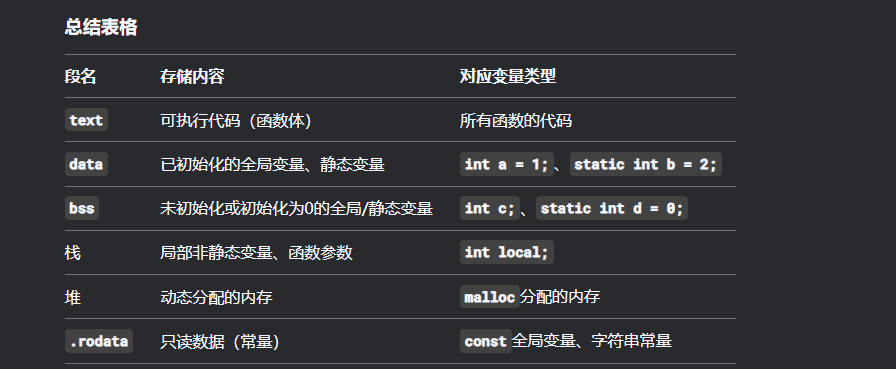

一、C程序的内存分布情况

在C程序中，可执行文件的内存布局通常分为以下几个段，各段存储的内容及其对应的变量类型如下：

1. text 段（代码段）

• 存储内容：程序的可执行代码（机器指令），例如函数体（包括main函数和其他函数）、控制逻辑等。
• 特点：只读（防止程序运行时被意外修改）。
• 对应关系：所有函数的代码均存放在此段。

2. data 段（数据段）

• 存储内容：已初始化的全局变量、静态变量（包括全局静态变量和局部静态变量）。
• 特点：在程序启动时分配空间，初始值直接存储在可执行文件中。
• 对应变量示例： int global_init = 42; // 全局变量（已初始化）→ data段
  static int static_init = 10; // 全局静态变量（已初始化）→ data段
  void func() {​
  static int local_static = 5; // 局部静态变量（已初始化）→ data段
  ​}

3. bss 段（未初始化数据段）

• 存储内容：未初始化或显式初始化为0的全局变量、静态变量。
• 特点：在程序加载时由系统自动初始化为零值（或空指针），不占用可执行文件的实际存储空间（仅记录所需空间大小）。
• 对应变量示例： int global_uninit; // 全局变量（未初始化）→ bss段
  static int static_uninit; // 全局静态变量（未初始化）→ bss段
  void func() {​
  static int local_static_uninit; // 局部静态变量（未初始化）→ bss段
  ​}

其他内存区域

1. 栈（Stack）：存放局部非静态变量、函数参数等，生命周期与函数调用相关。 void func() {​
   int local_var = 20; // 局部变量 → 栈
   ​}
2. 堆（Heap）：动态分配的内存（如malloc/free），由程序员手动管理。 int*ptr =malloc(sizeof(int));// 动态内存 → 堆
3. 只读数据段（.rodata）：存放常量（如字符串常量、const修饰的全局变量）。 constint global_const =100;// 可能存放在.rodata段char*str ="hello";// 字符串"hello" → .rodata段

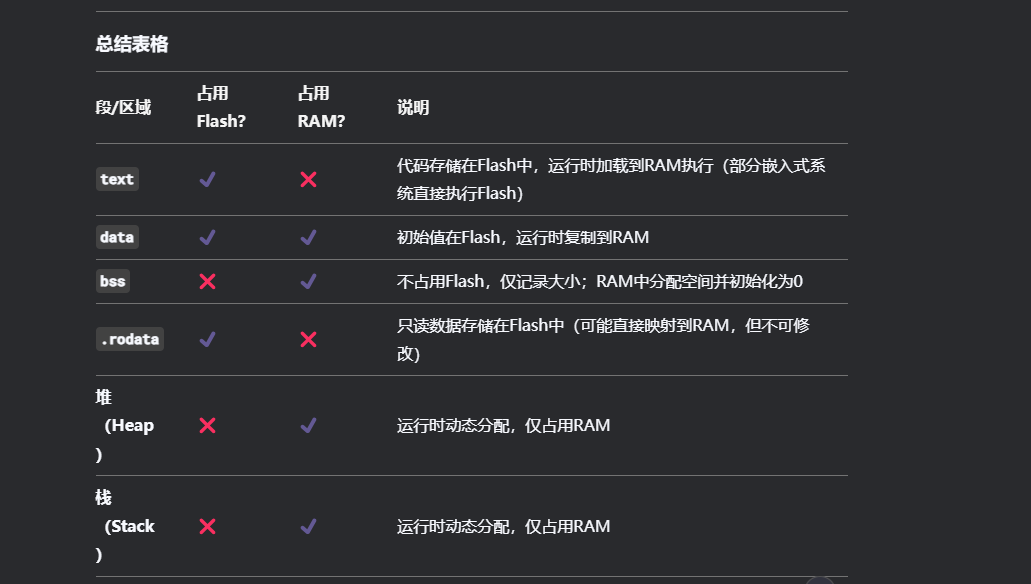

二、哪些会消耗RAM和占用flash 空间

1. 消耗Flash的段

Flash（程序存储器）用于存储程序的静态内容，包括：

• text段（代码段）：存放可执行代码（函数体的机器指令）。
• data段（已初始化数据）：存放全局变量、静态变量的初始值。这些初始值会被编译到可执行文件中，因此占用Flash空间。
• .rodata段（只读数据）：存放字符串常量、const修饰的全局变量等，例如 const int x = 10; 或 char *str = "hello";。

2. 消耗RAM的段

RAM（运行时内存）用于存储程序运行时的动态数据，包括：

• data段：程序启动时，已初始化的全局/静态变量的初始值会从Flash复制到RAM中，因此data段占用双重空间（Flash存初始值，RAM存运行时数据）。
• bss段：未初始化或初始化为0的全局/静态变量，仅在RAM中分配空间（系统自动初始化为0，不占用Flash）。
• 堆（Heap）：动态分配的内存（如malloc/free），运行时从RAM中分配。
• 栈（Stack）：局部变量、函数参数等，运行时从RAM中分配。

实际开发中的优化

• 减少Flash占用：避免全局变量初始化非零值、精简代码。一般减少text +data端的占用
• 减少RAM占用：减少全局/静态变量、控制堆栈大小、使用const修饰常量。一般减少data+bss的占用。

三 、杰理芯片查看程序使用空间

查看使用细节，即每个函数、变量的大小

通过下面链接获取脚本，cmd 运行 指令

 python  .\report_elf_sizes.py  --elf sdk.elf --output symbol_tbl.html

或者直接查看symbol_tbl.txt 查看对应文件 函数和变量大小
4.1.7.2. 查看使用细节，即每个函数、变量的大小 — JL Project Documentation (zh-jieli.com)

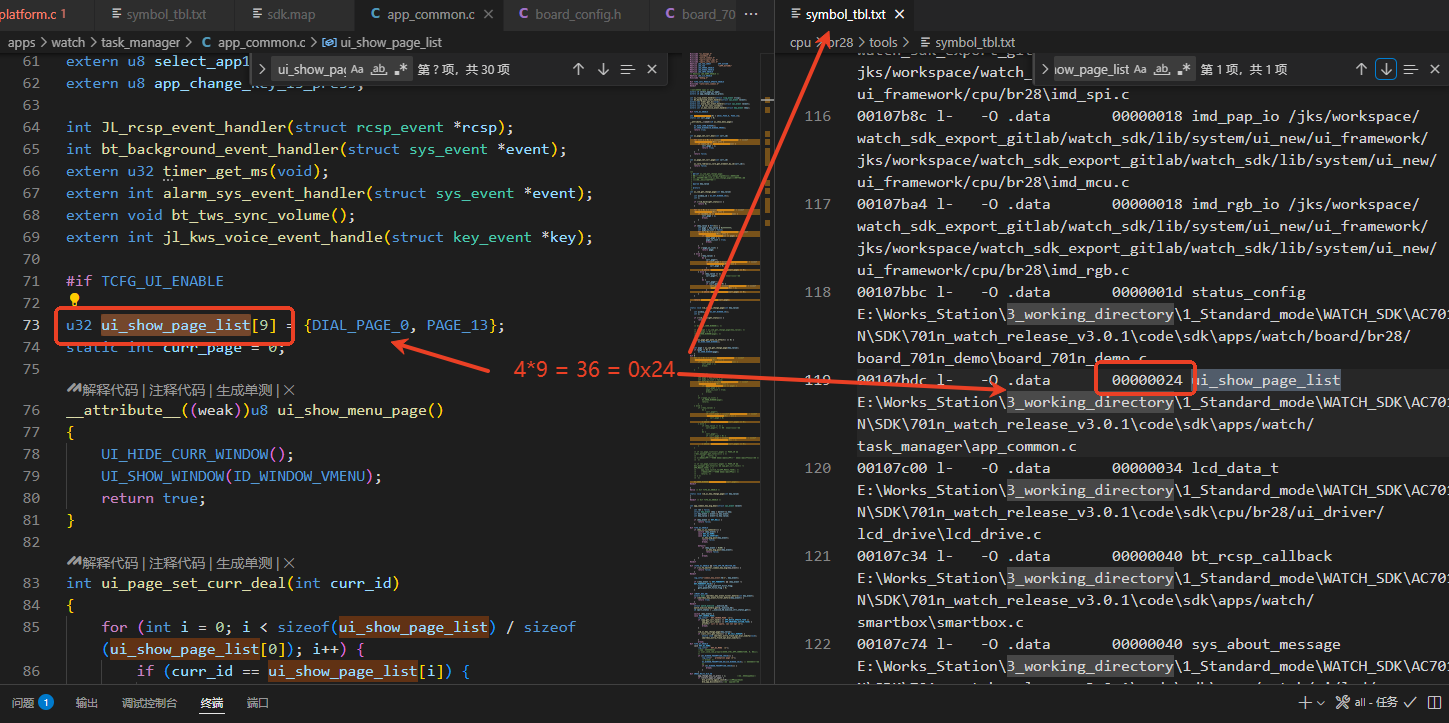

如:ui_show_page_list 变量占用大小 ：

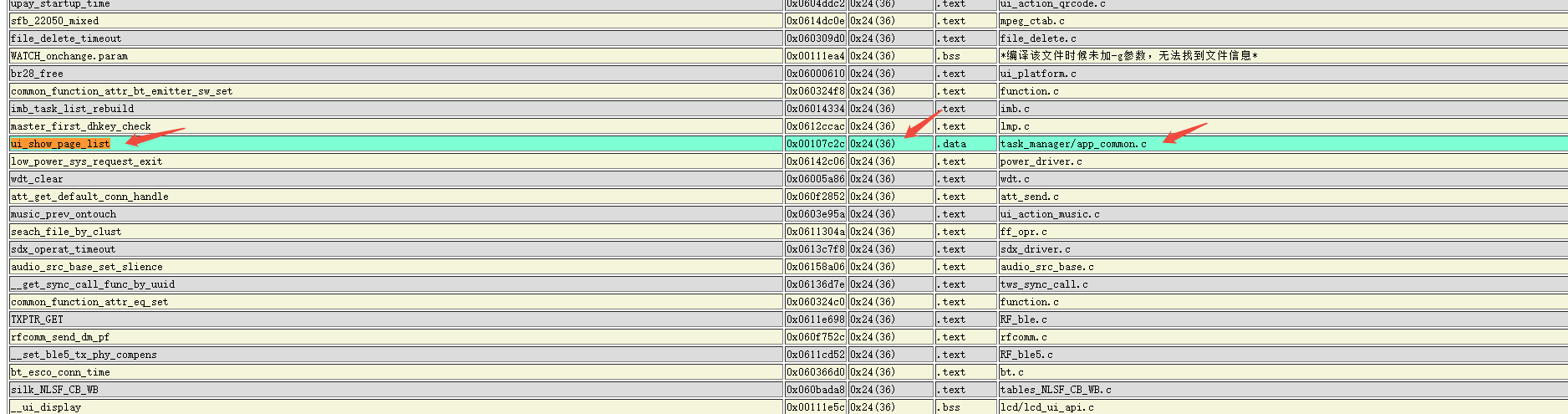

同时使用脚本生成的html 文件，方便逐个文件查看

四、707 压缩升级

目前这种升级方式仅支持升级文件放到本地触发升级的形式，也就是搬运升级。
把完整的update.ufw 写入到对应地址，如果该升级包能实现压缩就比较有效去省下升级包占用空间。
单备份压缩升级补丁v1.1.rar
项目参考案例：
原本 388K 缩减（压缩后升级包）jl_com.ufw 279K 。升级文件相对原本update.ufw 缩减108K 能够正常升级 。
另：压缩升级如果之前固件不支持压缩升级，需要OTA 一版中间过渡版本或者直接线刷。原因是原本固件不带解压缩搬运升级，需要先升级一版本带有解压缩搬运的固件，后续固件都可以用压缩升级。

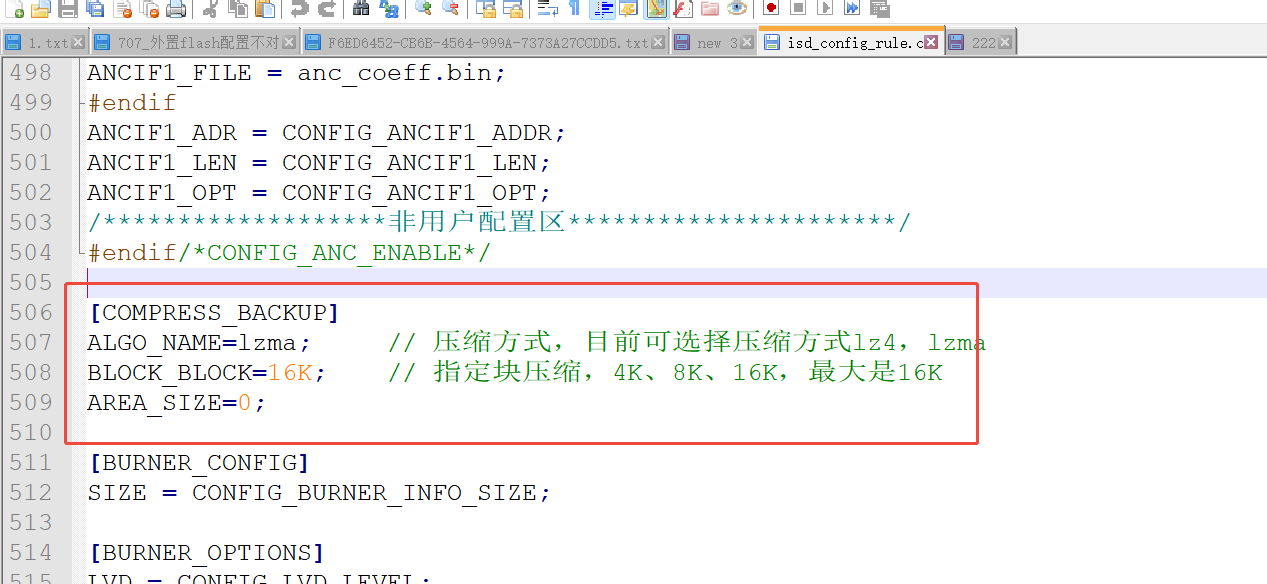

中间版本如果update.ufw过大需要修改如下，注释掉框内：（如果flash 空间足够可以不修改）
用生成的update.ufw 去升级固件后就带有解压缩功能。后续可以用jl_com.ufw实现正常压缩升级。
