手表软件调试

📎 原始文档：https://www.kdocs.cn/l/cc4TL7AJ88aT 手表软件调试
本文档适用于杰理体系的所有芯片。
2022-5-12 20:57:04

一、串口打印信息配置

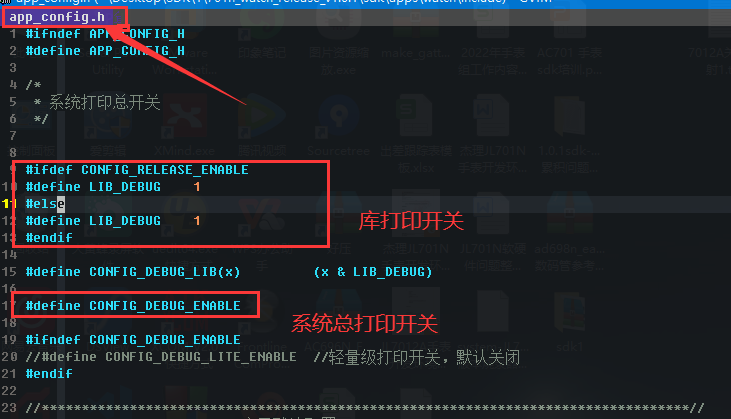

打印开启配置在app_config.h文件中开启和关闭系统总打印开关和库打印的开关，库打印不需要可以选择关闭，系统打印在批量生产时一定要关闭。

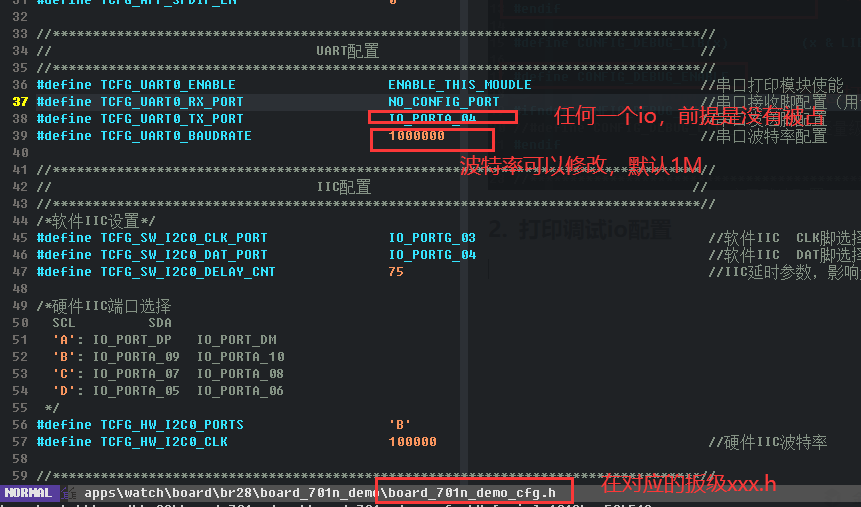

打印调试io配置系统打印的io可以配置为任意的io，前提是没有被占用，否则会冲突；波特率可以修改，默认1M波特率

3.打开断言打印

A、断言是为了便于调试程序中查找异常问题的功能，不需要可以关闭，出现异常问题后可以打开断言功能调试。

在lib_system_config.c中配置如下，置位为1则表示开启断言功能，此功能依托打印调试功能

//打开断言

const int config_asser         = 1;

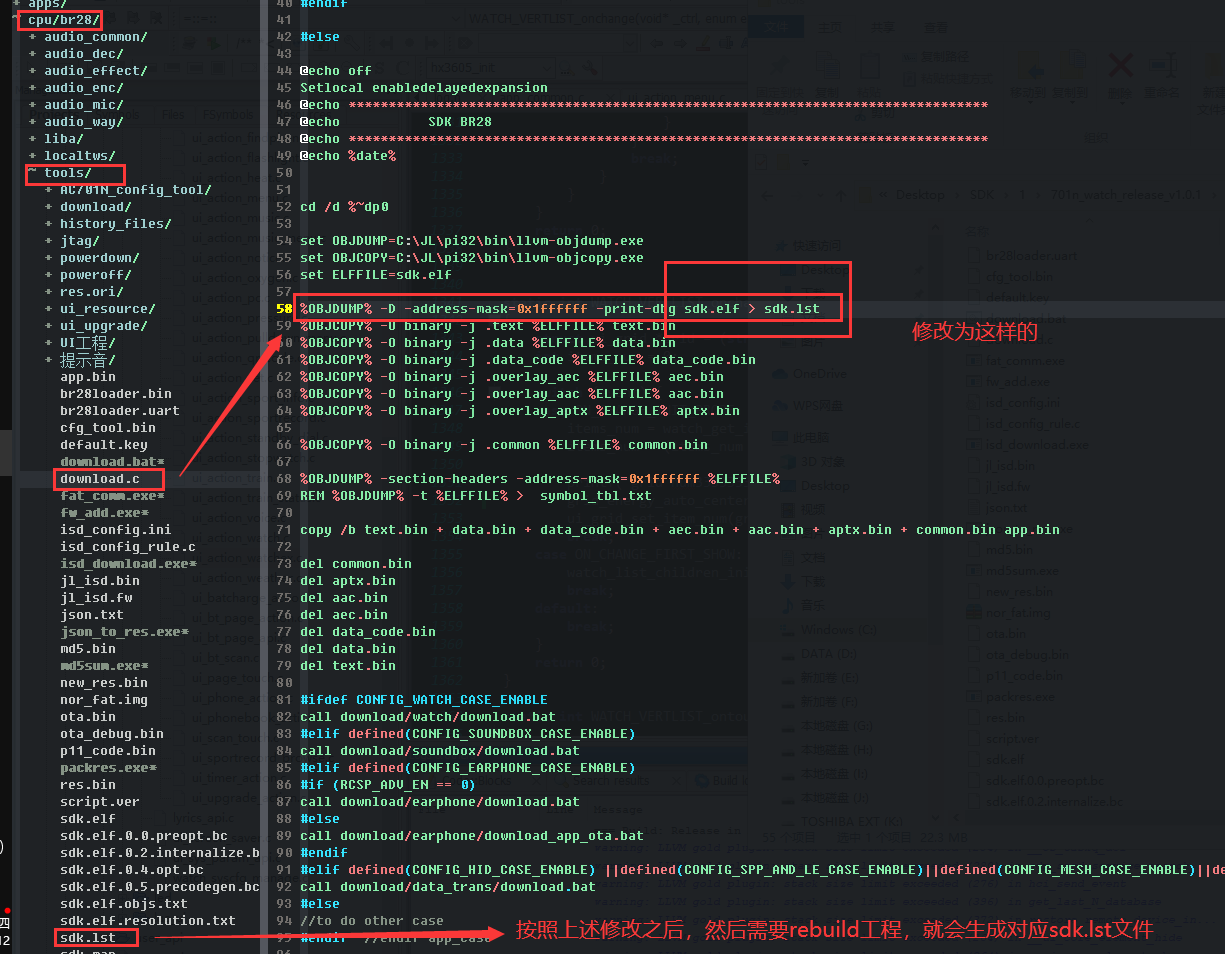

B、遇到有异常问题，打开断言后，还需要重新修改下面文件，生成对应的xxx.lst文件(没有生成的话需要rebuild工程)，这样就可以通过断言信息来找对应的异常信息。

C、异常分析步骤

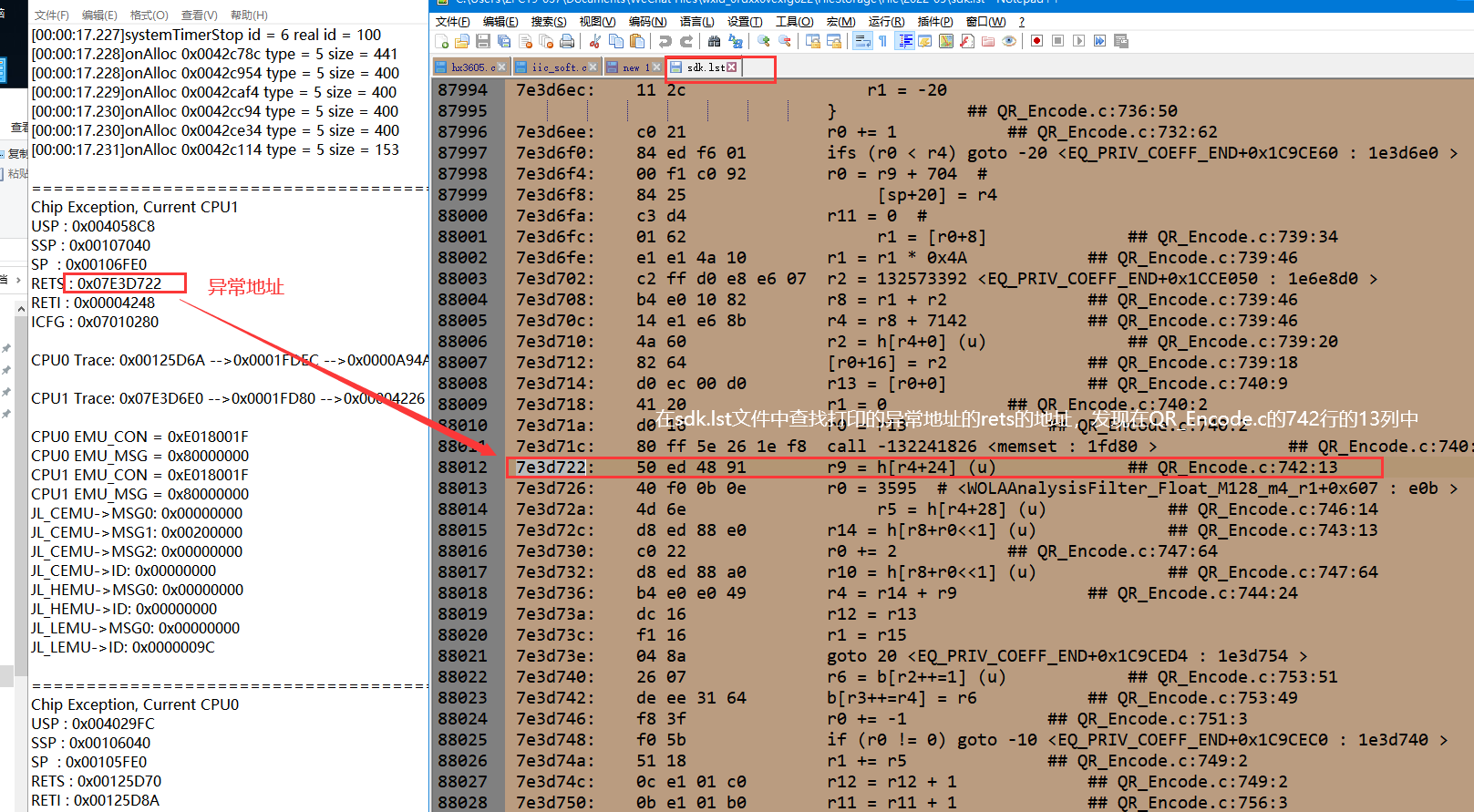

找到异常的地址rets的地址，然后打开sdk.lst文件查找对应的地址看异常的地方，就可以知道异常的大概位置，如下：

4.其他的一些打印

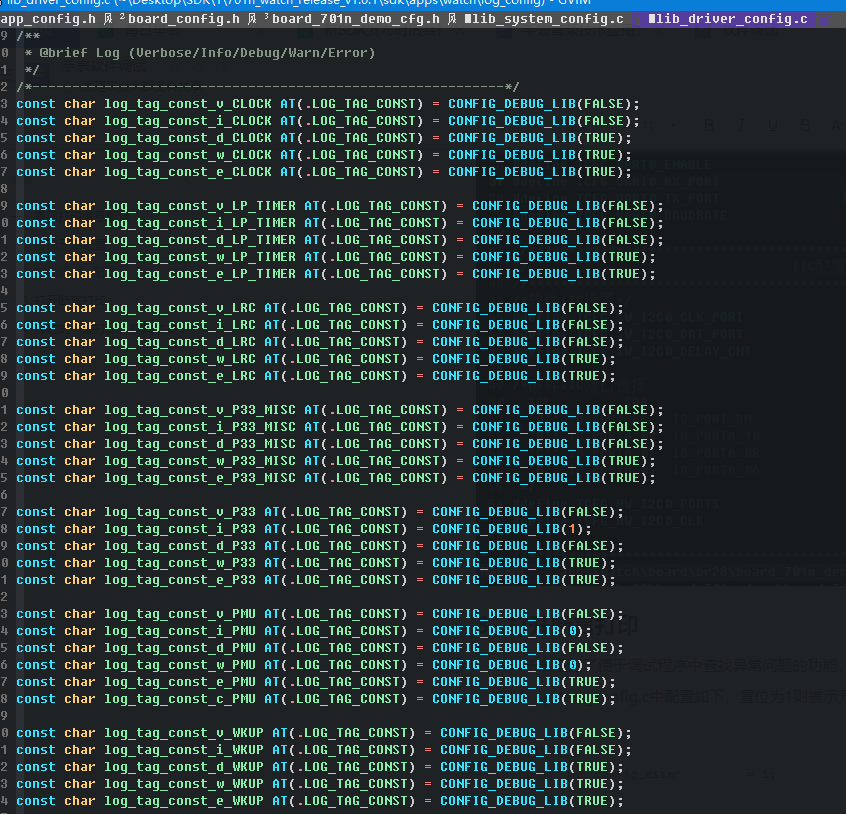

视具体要求开启其他的打印，视具体的模块功能来开启，不需要可以不开启，具体在lib_driver_config.c中，里面有具体代码，可以自行查看。

5.打印函数所在位置的打印

printf("%s %s %d \\r\\n" ,__FILE__, __func__ , __LINE__)

6.内存使用查看

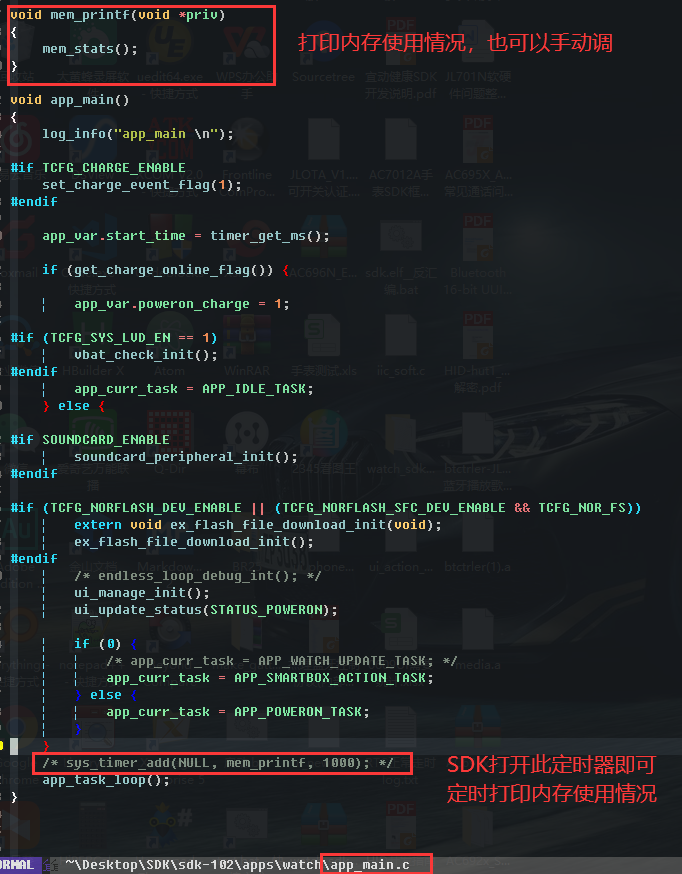

A、JL701N和AC695N系列通用内存函数 mem_stats(); 需打开库打印

普通RAM的使用比较常规，包含数组变量之类的；也可以动态申请和释放，动态操作接口请使用 malloc()和 free()函数申请释放内存。

[HEAP_MEM]Current free heap 124904 bytes, minimum ever free heap 124700 bytes, physics memory size 100480 bytes

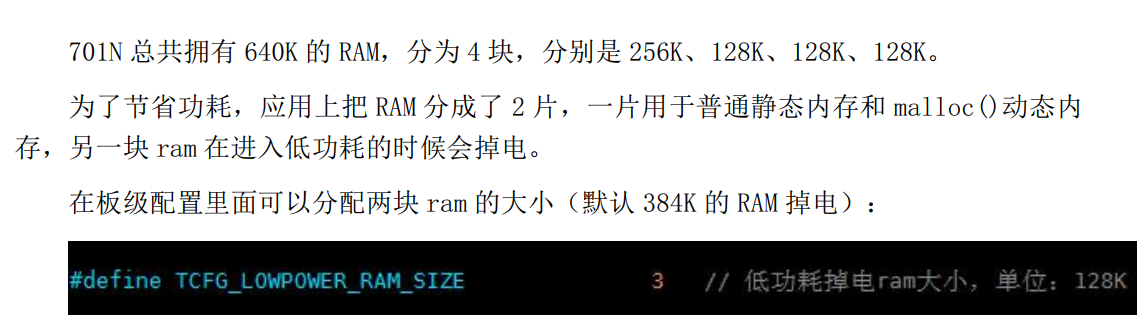

B、针对JL701N系列的手表具有4块RAM，划分属于掉电RAM用于UI和音乐/通话等，在手表应用中掉电RAM可以在低功耗的时候关闭；另外划分是普通RAM，普通RAM如上A点打印即可。

①低功耗掉电的 ram 使用 malloc_vlt()和free_vlt()函数申请释放内存，动态RAM的大小分配在SDK的配置如下：

②掉电RAM的打印函数接口如下：

使用低功耗掉电的 ram 一定要确保在进入低功耗的时候空间都已经 free，否则会出现异常。可以在进入低功耗的时候调用 mem_vlt_is_recyclable()检查。
void mem_vlt_stats(void)

7.复位源

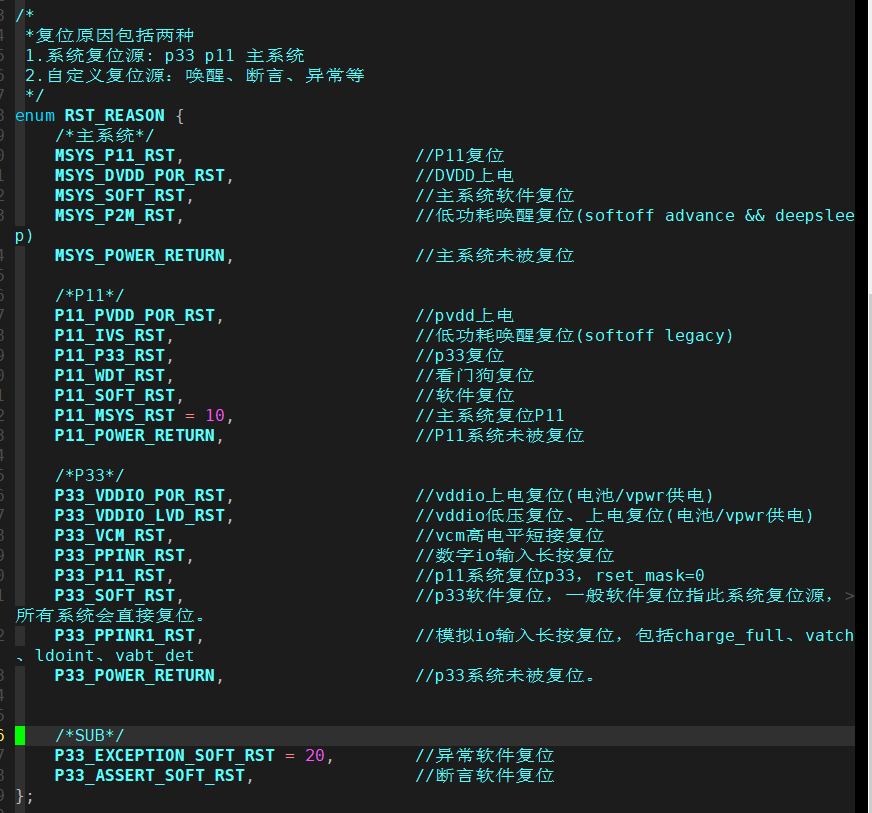

在软件调试中，出现一些复位死机的情况，可以打开库打印查看复位的信息是什么原因复位，具体的复位源如下所示：

例子
