手表量产作业流程规范

📎 原始文档：https://www.kdocs.cn/l/cpT6SYQfe8qX 手表量产作业流程规范
※项目进入试产或量产前请提供5台以上机器给我们做可靠性测试，保证产品性能

一、芯片仓储

【金山文档】 芯片存储注意事项_V1.0_2022.9.9
芯片存储注意事项_V1.0_2022.9.9.pdf

二、贴片

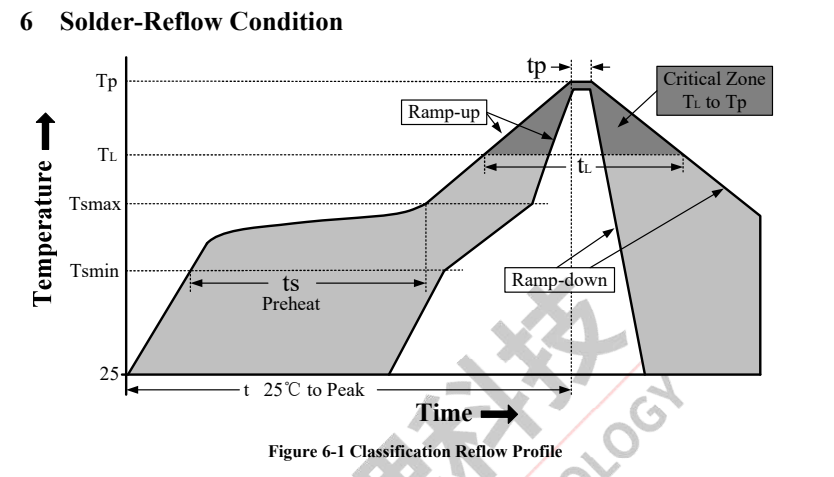

贴片的回流焊接工艺建议：
更多信息请查阅芯片规格书对应资料。

三、烧录

3.1 烧录芯片：分开烧录主控和UI Flash后再贴片

单独烧录主控使用杰理科技1拖2烧写器：https://doc.zh-jieli.com/Tools/zh-cn/mass_prod_tools/burner_1tuo2/index.html
单独烧录UI Flash请找Flash供应商提供支持。

3.2 烧录PCBA：先贴片再一起烧录主控和UI Flash

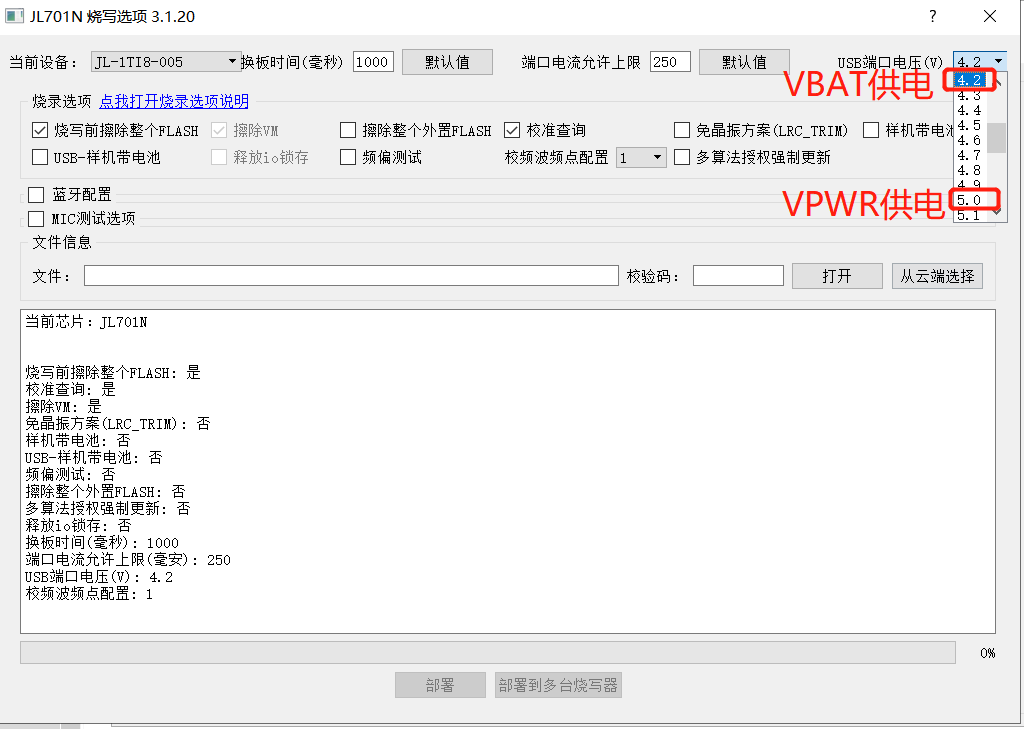

目前大部分的手表客户采用该方式，杰理推荐使用该方式。PCBA拼板建议一拼8或者1拼16，因为杰理的烧录器是一拖八。对于1拼16的板子烧录采用2个一拖八一起使用。PCBA的烧录点选择: VPWR DM DP GND 或者 VBAT DM DP GND，烧录采用的是USB通信。杰理一拖八烧写器的USB口输出电压是可以设置的，使用VPWR供电烧录口配置5V电压，使用VBAT供电烧录口配置4.2V电压。配置错误的烧录电压会导致烧录不稳定甚至损坏芯片。
一拖八烧录器用户使用手册：https://doc.zh-jieli.com/Tools/zh-cn/mass_prod_tools/burner_1tuo8/index.html

3.2.1 烧录治具接线注意

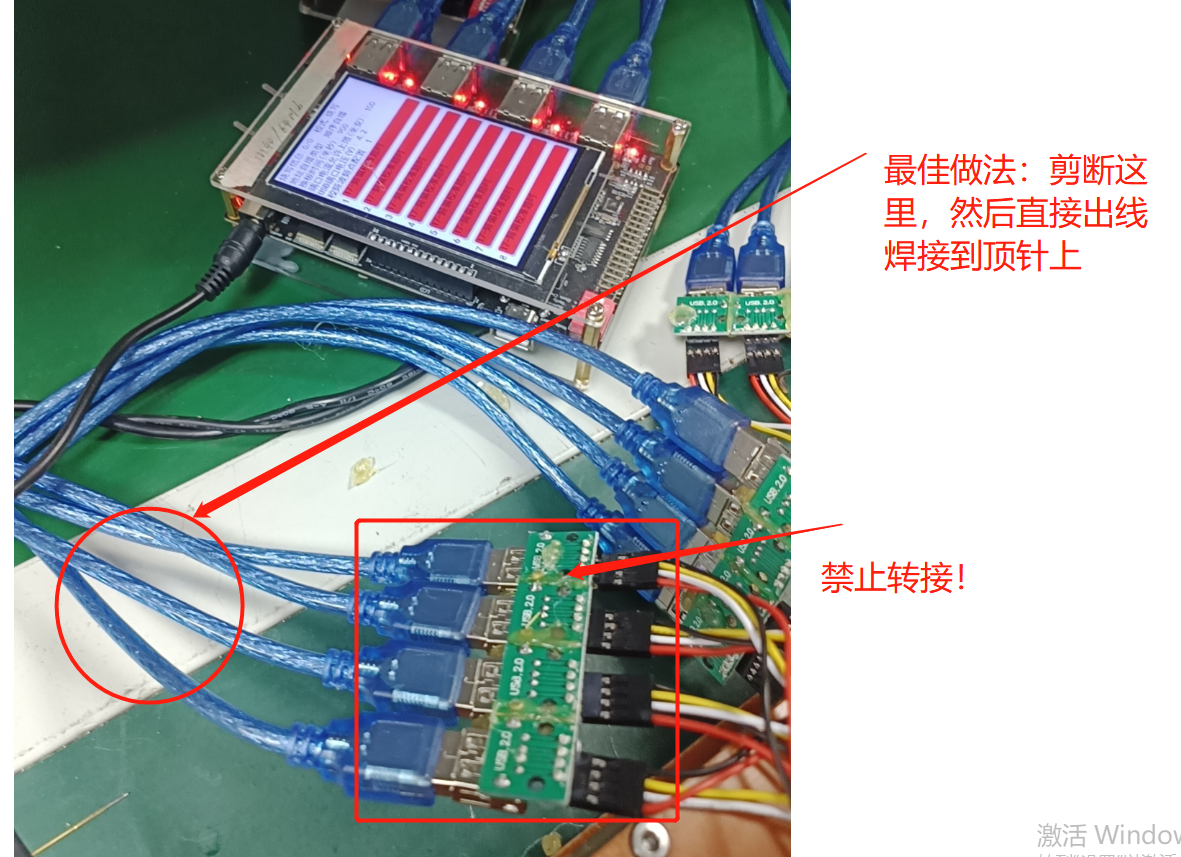

为了确保烧录过程的通信稳定，烧录治具的接线长度（从一拖八的烧录口到烧录顶针）控制在1m以内，最好控制在50CM以内。USB线材也要注意挑选质量好一些的，不能使用劣质线材。将一根USB线材的A公口插入烧写器，线材的另外一端直接破开，USB 4跟线直接焊接到烧录顶针上，禁止使用双公头A口线材+一个A母口转接后再出线到烧录顶针的方式。烧录线每经过一次USB转接都会降低USB通信的质量。已经有多家客户实践证明：烧录线转接会出现奇奇怪怪的烧录不稳定情况。

3.2.2 烧录过程进行频偏校准

正常生产过程，样机频偏校准是通过测试盒对样机逐个进行校准。为了省去样机单独进行频偏校准的步骤，在一拖八烧写器量产烧录芯片程序过程中，间接通过测试盒对样机进行频偏校准，提高生产效率。烧录过程校准频偏不依赖芯片的固件，有独立校准程序，写入和ble/edr校准同一个配置区域。校准的方式不同，校准的结果基本一样。建议一个测试盒搭配2个一拖八烧写器使用，搭配3个或者3个以上一拖八会导致频偏校准超时不稳定情况。
详细使用方法参考文档：https://doc.zh-jieli.com/Tools/zh-cn/mass_prod_tools/burner_1tuo8/freq_bias.html

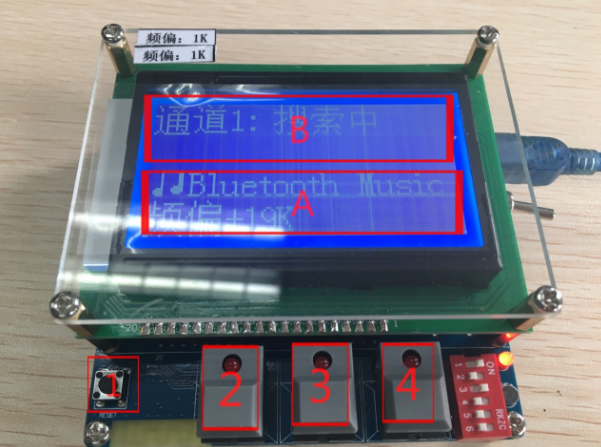

按照晶振±10ppm的标准，对应2.4GHz的频偏是±24kHz，在该范围内符合要求。

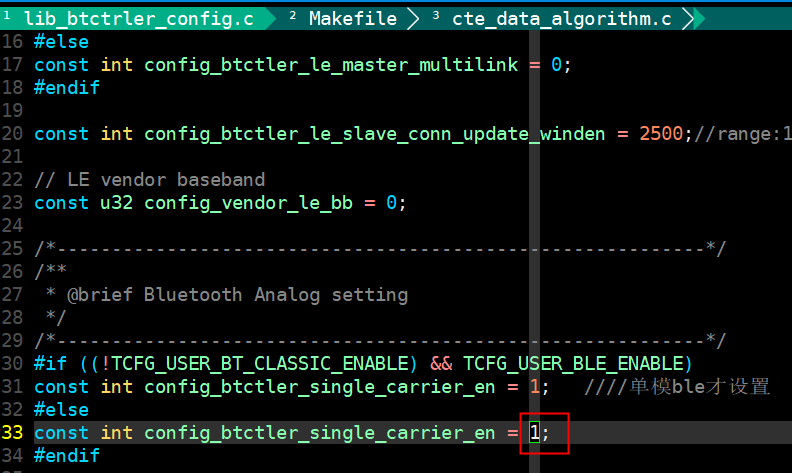

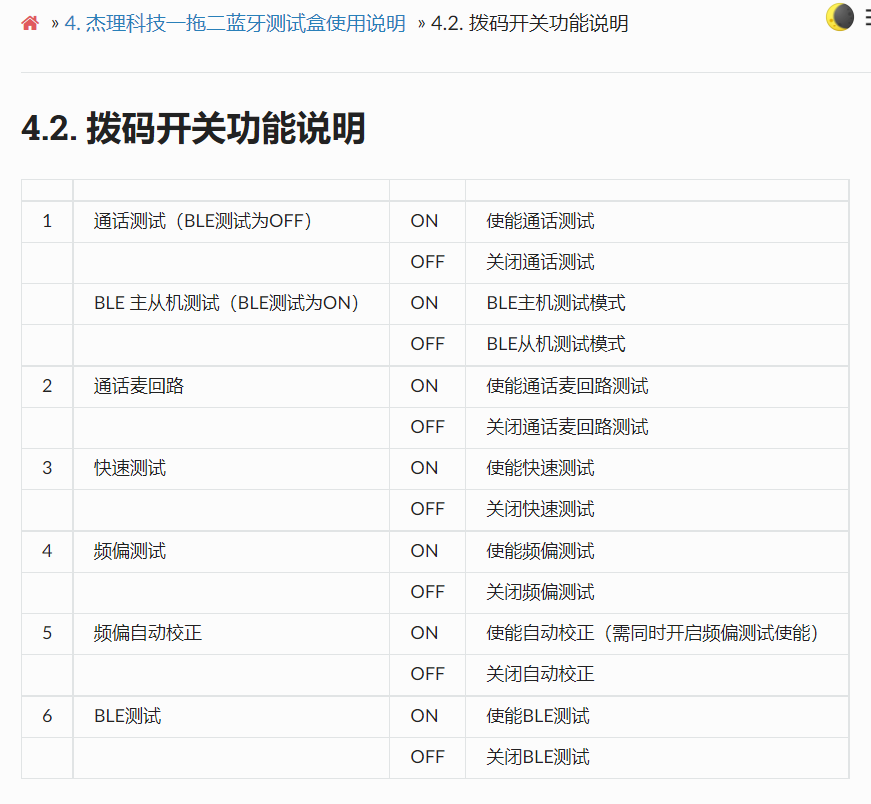

SDK默认没开BLE校准频偏，单个样机（非烧录过程）进行BLE校准频偏（测试盒456挡 ON）需要打开下面的宏配置：

3.2.3 支付宝烧录固定MAC地址的方法

蓝牙地址烧写到目标芯片：https://doc.zh-jieli.com/Tools/zh-cn/mass_prod_tools/burner_1tuo8/btname_addr.html
烧录固定mac地址--贴二维码信息流程：
烧录固定mac地址--贴二维码信息流程.otl

四、PCBA测试和运输

4.1 PCBA测试

PCBA贴完片烧录完程序之后，可能有某些管脚焊接有问题，或者烧录可能有部分PCBA漏烧录程序，或者烧录了错误的程序,或者工人不小心操作出现了混料的情况。如果直接就将这样的PCBA发往组装厂，那么装配出来的整机就会有问题。为了确保发往组装厂的PCBA是OK的，需要做PCBA测试。
【金山文档】 701手表 PCBA产测工具使用说明书 V1.0
701手表 PCBA产测工具使用说明书 V1.0.docx

4.2 PCBA 运输

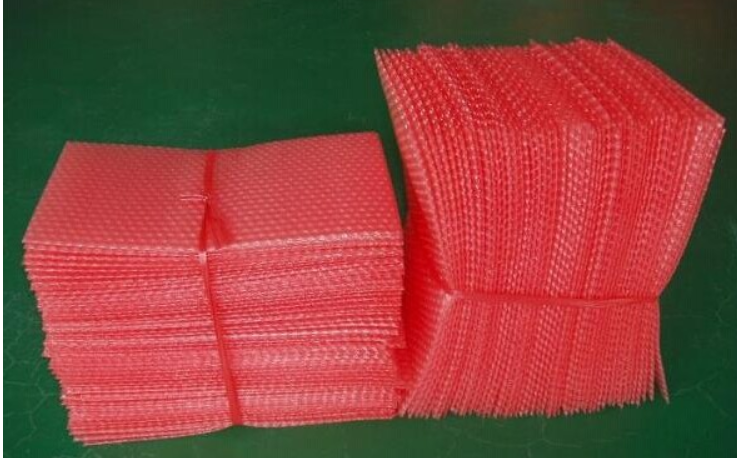

PCBA 拼板或者单个板子的包装必须使用防静电的材料，比如防静电红色气泡膜。

五、样机组装

5.1 分板要求：

请使用分板机分板，禁止人工用手掰开分板，手工分板非常容易导致PCBA出现应力损伤，轻则导致器件和芯片出现损伤，重则直接导致器件脱落。常见现象有电容应力性损坏，分层，导致板子漏电。
手表PCBA分板和带电池安装屏幕 注意事项 V1.0.pdf
装 PCBA 的吸塑盘，要使用防静电的吸塑盘。如下图，普通吸塑盘在经过堆叠后，会产生-2.7K 以上的静电。

5.2 静电防护要求：

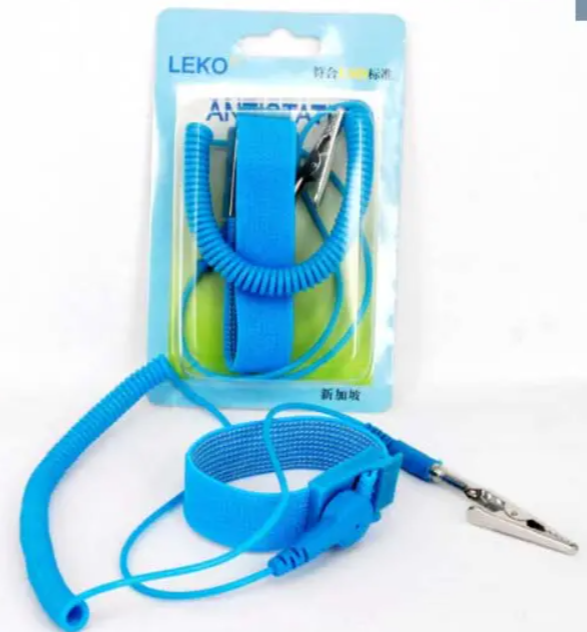

组装产线员工要求全员佩戴有线静电防护手环，穿着静电防护衣服。

5.3 焊接要求

5.3.1 烙铁不能漏电，需要良好接地。

检测是否漏电方法：万用表打到交流挡位，黑表弟接产线的地线，红表笔接烙铁的金属壳或者烙铁头的金属部分，读数为0V是良好接地，非0V就有漏电。

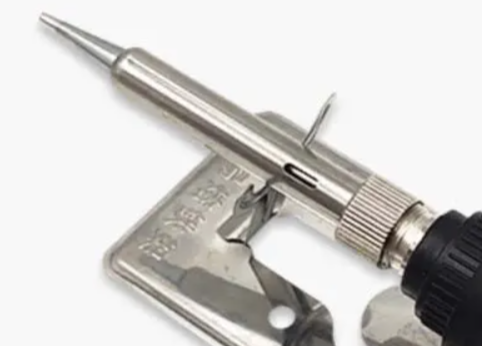

5.3.2 尖头烙铁头不容易导致连锡短路，刀口烙铁头容易导致焊接连锡短路。

5.3.3 电池一定要在排线都装好后焊接！ 电池一定要在排线都装好后焊接！

马达线，喇叭线，麦线，蓝牙天线可以先焊接，然后安装按键排线，屏幕排线，心率排线，电池线一定要最后焊接，焊接好电池线后整机装配基本完成，就可以把屏幕盖上去中框。焊接电池线要先焊接正极，然后焊接负极，同时注意不能让电池线碰到PCBA上面的器件，不然可能损坏芯片引脚。
如果由于结构的限制，迫不得已要先焊接电池再扣上屏幕排线，也就是说带电装屏幕，必须使用镊子短路电池后再扣上屏幕，不然有可能损坏主控的屏幕接口IO。也就是说，屏幕IO不支持热插拨！
实验表明，芯片在不带电条件下的静电耐受能力比带电条件下的耐受能力高一倍左右，最后焊接电池有助于静电防护。手表PCBA分板和带电池安装屏幕 注意事项 V1.0.pdf

5.4 RF蓝牙天线安装要求：

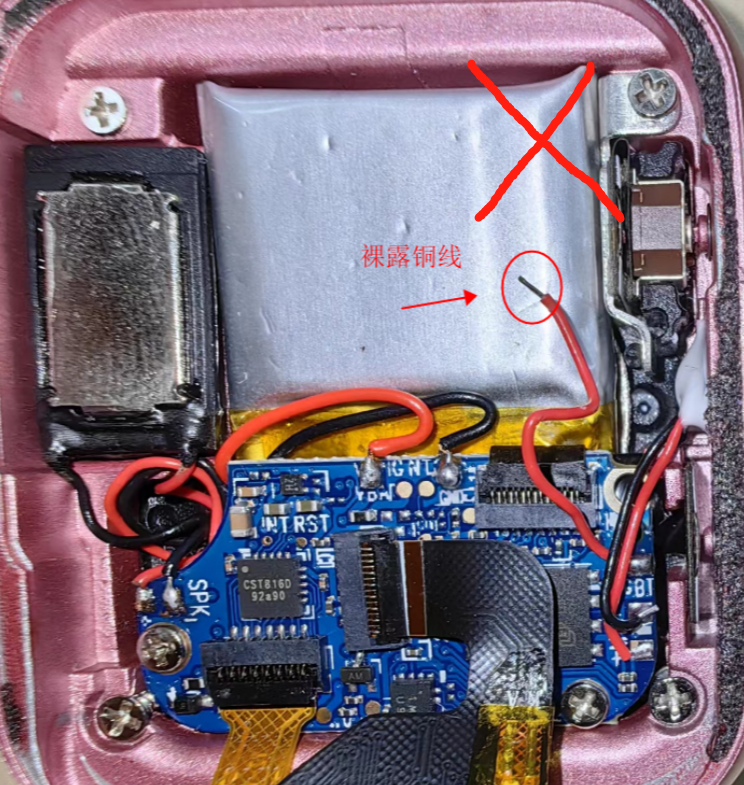

对于蓝牙导体天线的安装需要特别注意，导体天线的末端绝对不能露铜，同时尽可能使用胶水或者胶带把天线的摆放位置固定好，确保每一台样机的天线的安装位置和方式尽可能一致。
导体天线绝对不能板子带电焊接！

六、整机测试

6.1 固件版本检查、系统电量检查：

工人操作手表进入测试模式，查看固件版本和系统电量，把不符合条件的挑出来。

6.2 Gsensor测试：

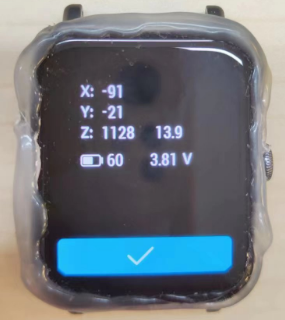

工人可以批量操作10台或者20手表进入测试模式界面，界面实时显示传感器获取到的运动数据，对装着这10台或者20台手表料盘摇晃几下，查看运动数据是否变化，把运动数据不变的挑出来。

6.3 马达测试：

工人操作手表进入测试模式，点击电机测试，把不震动的或者震动明显异常的挑出来。

6.4 心率血氧测试：

6.4.1 装配漏光测试：

工人操作手表进入测试模式，在测试模式中调用心率血氧供应商提供的漏光测试程序，并且将测试到漏光采样值显示在手表界面，根据传感器供应商给的参数标准，工人肉眼观看界面参数判断。
需要用到供应商提供的特殊黑色硅胶吸收光线：

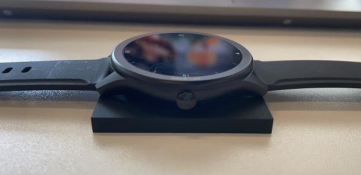

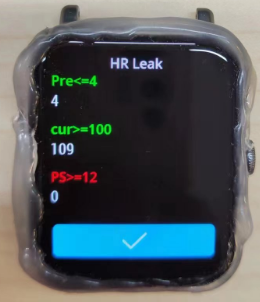

测试采样值及界面显示示例：

6.4.2 红外灯测试：

工人操作手表进入测试模式，在测试模式中调用心率血氧供应商提供的红光灯测试程序，并且将测试到的采样值显示在手表界面，根据传感器供应商给的参数标准，工人肉眼观看界面参数判断。
需要用到供应商提供的特殊蓝色玻璃片反射光线：

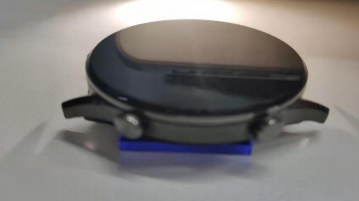

测试采样值及界面显示示例：

6.4.3 红绿灯发光测试：

工人操作手表进入测试模式，在测试模式中调用心率血氧供应商提供的红绿灯测试程序，肉眼判断红绿灯是否正常工作。

6.5 充电测试：

工人首先操作手表进入测试模式查看当前手表的电池电压：

然后使用稳压源或者电源适配器+USB电流检测器直接给样机充电，肉眼判断当前电池电压下的充电电流是否正常。

6.6 喇叭和麦音频测试：

工人操作手表进入测试模式，点击进入喇叭测试程序，人耳听手表播放的测试音频并判断声音是否正常，是否有明显杂音；点击进入麦克风测试程序，人嘴巴喊话，耳朵听手表喇叭发出的麦直传的声音，判断麦是否正常工作。
或者手表不进入测试模式，打开测试盒的通话测试和通话麦回路测试，直接打开经典蓝牙连接测试盒，嘴巴对着手表的麦喊话，可以听到手表喇叭发出喊话的声音。

6.7 整机RF测试：

使用杰理1to2蓝牙测试盒连接手表经典蓝牙测试，或者没有经典蓝牙开关的手表连接BLE测试。挑出无法连接的样机。喇叭和麦音频测试中，使用测试盒连接测试也相当于同时测试了蓝牙RF基本连接性能。

6.8 整机入库前的功耗测试

为了排查整机产测软件流程异常导致样机进入异常关机功耗大的情况，组装产线的首几件入库前应该测试关机功耗，并且是严格按照产线的作业流程之后的关机功耗。因为产测的软件流程有可能打开了某些外设后没有正常关闭或者进入低功耗。

七、整机OTA更新程序

7.1 蓝牙测试盒OTA

杰理一拖二蓝牙测试盒支持通过EDR OTA手表，需要手动打开EDR经典蓝牙。
杰理一拖二蓝牙测试盒使用手册：https://doc.zh-jieli.com/Tools/zh-cn/mass_prod_tools/testbox_1tuo2/index.html

7.2 手机APP OTA

客户可以使用自研的APP OTA升级固件，或者使用杰理手表测试工具APP。
工具获取链接：
【金山文档】 WatchTestTool_publish_V0.3.4
https://kdocs.cn/l/ccMEfqU34HYN

7.3 杰理手表升级dongle OTA

量产批量OTA更新手表固件建议使用该方式为主，测试盒和手机APP为辅。该方式支持无人值守自动升级，升级速度40~50Kbit/s。产线需要配备一台电脑和一个质量过硬的USB Hub。

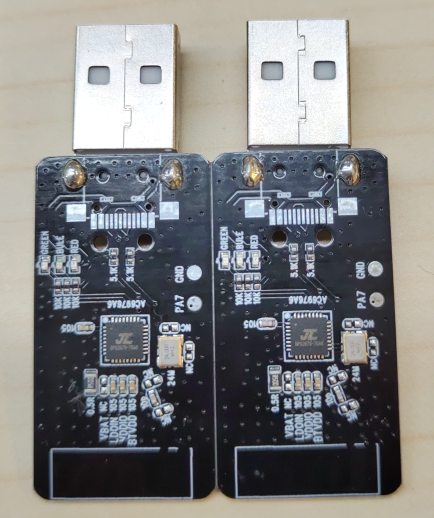

工具可以直接在杰理客户服务系统购买，名称是：手表升级dongle。
如果出现手表升级Dongle升级失败的情况，比如说停留在文件传输的界面，正常来说Dongle能搜到经典蓝牙就能继续升级。如果出现搜不到经典蓝牙（可以搜到BLE）的情况，可以使用手机的APP手表测试工具连接手表BLE进行升级补救，避免拆机。
资料获取链接：【金山文档】 手表升级dongle工具上位机、操作文档及工具更新版本下载
watch_bt_update_dongle 2024.02.23.zip

bt_update_v1_20230707
https://kdocs.cn/l/cs6ENQF72hjM
【金山文档】 手表升级工具bt_dongle_release_v101_20231012
手表升级工具bt_dongle_release_v101_20231012.zip
【金山文档】 （电脑一拖多）手表升级dongle工具使用补充说明
（电脑一拖多）手表升级dongle工具使用补充说明.docx
