板子配置

板子配置,用于配置不同板子的编译、打包脚本等信息。

本章目录
  • 1. 创建板子
  • 2. 配置板子
  • 3. 打包、编译
本章正文

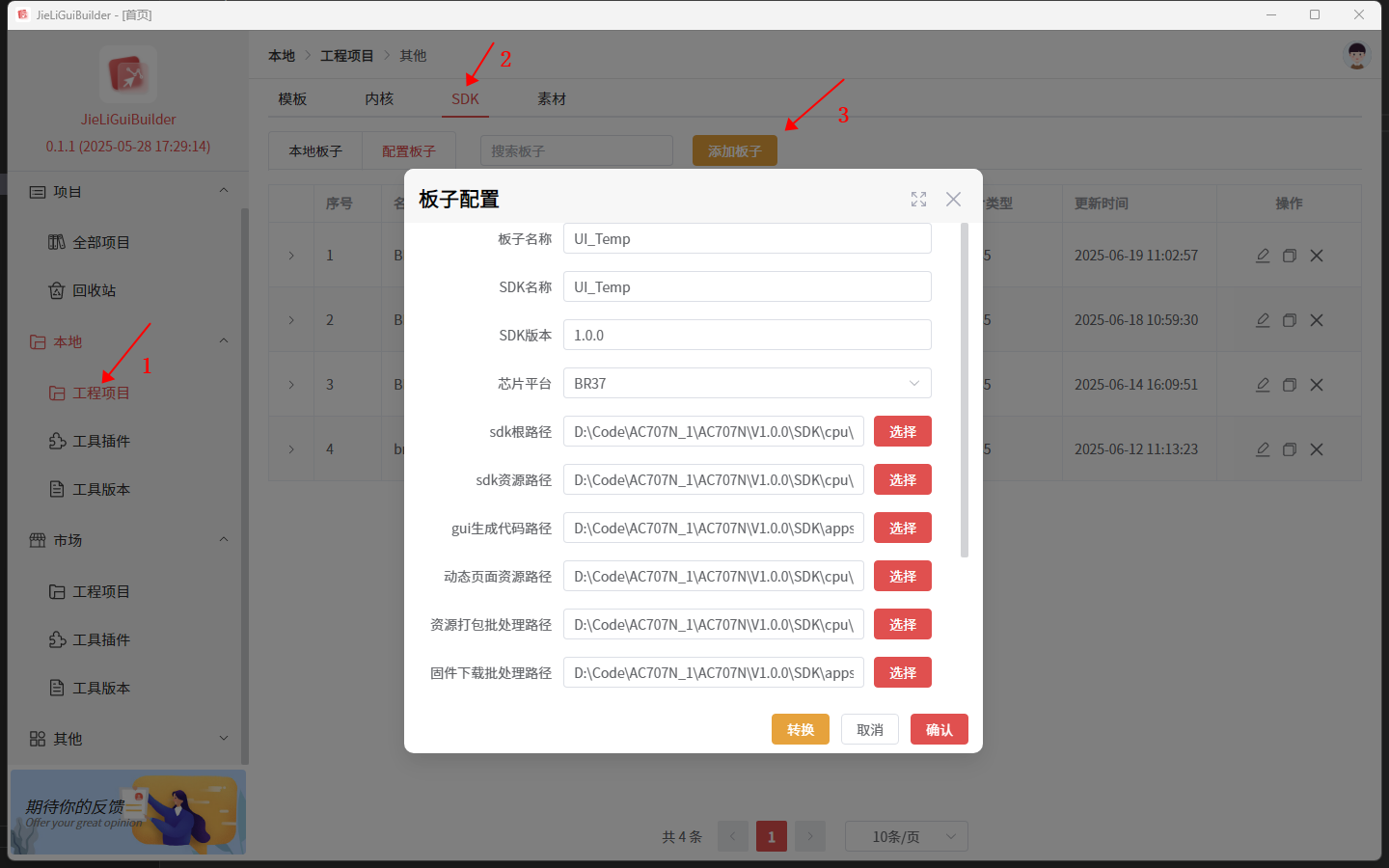

创建板子

在首页-本地-工程项目中创建板子

提示

板子的根目录必须和工程的目录的盘符一致,否则无法使用打包、编译等功能

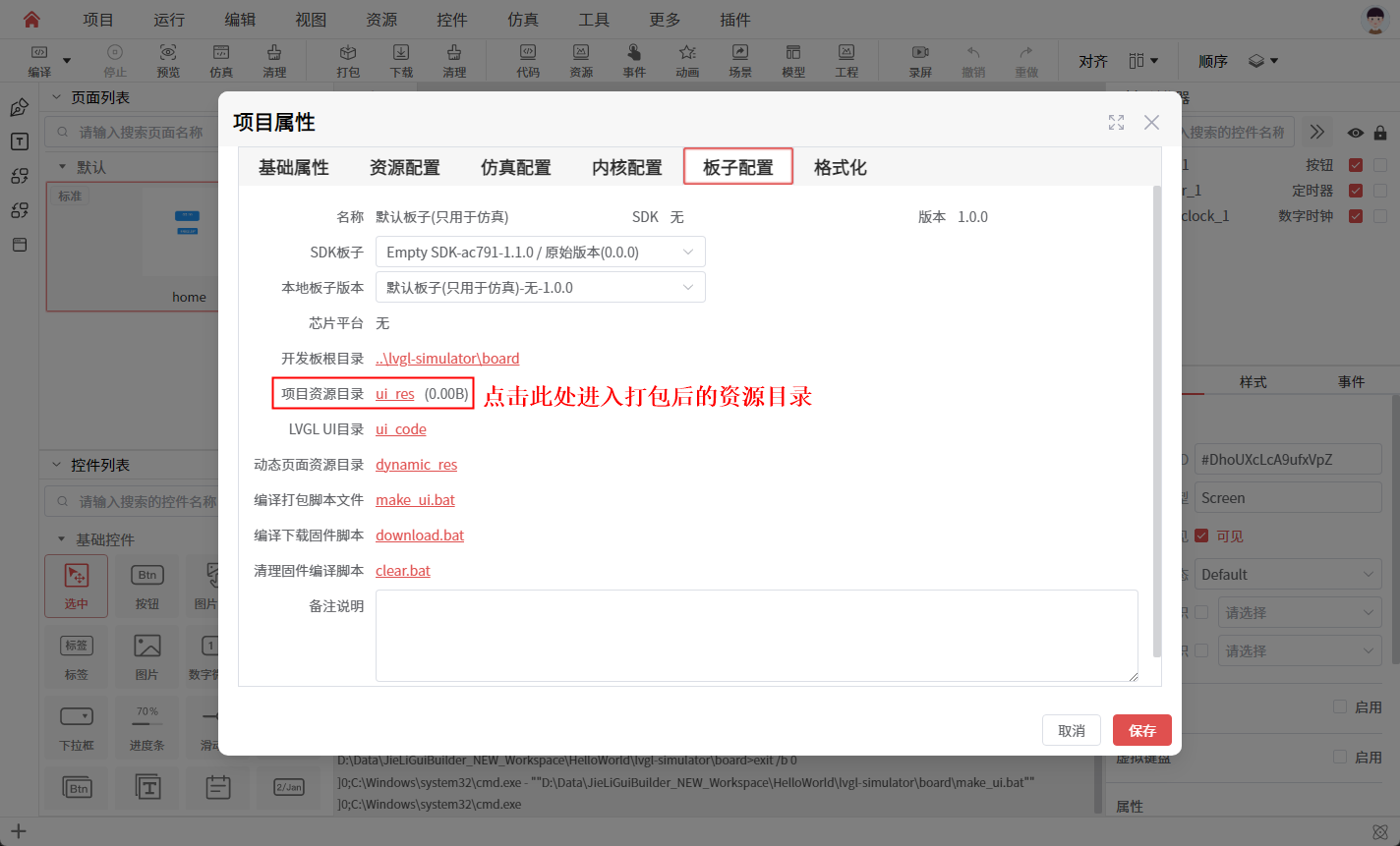

配置板子

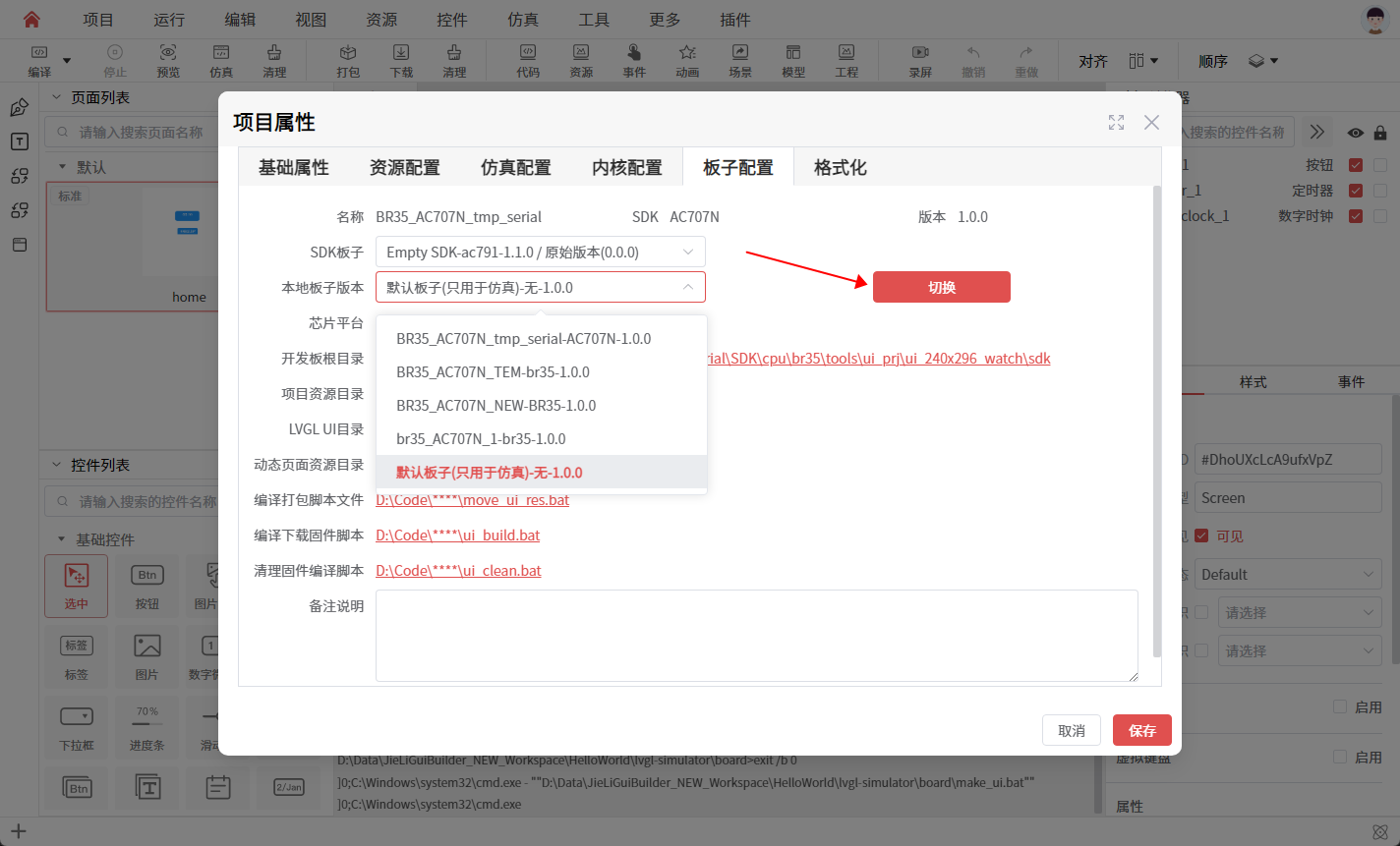

在工程属性中,选择要切换的板子信息,然后点击切换,即可切换到对应的板子。

提示

每个工程都有一个默认的板子,当设为为默认板子时,会自动创建默认板子的目录和批处理文件,方便仿真使用。

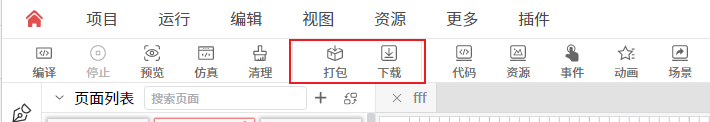

打包、编译

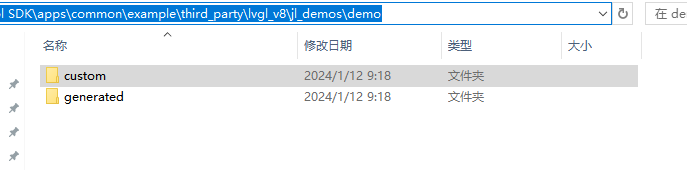

  • 打包:会将工程中使用到Flash外部存储的资源(字体、图片、Lottie、视频)拷贝到RES_PATH下,并把工程对应的custom/generate等目录复制到代码目录下,然后执行编译脚本
  • 编译:执行下载脚本

提示

工具判断编译、下载脚本是否成功,是通过判断最后的退出码是否为0,如果为0,说明调用的脚本执行成功

exit /b 0
