仿真问题

本章目录
本章正文

图片控件设置了图片，但是编译仿真后没有显示图片

  • 原因：没有设置图片路径，或者图片文件不存在。

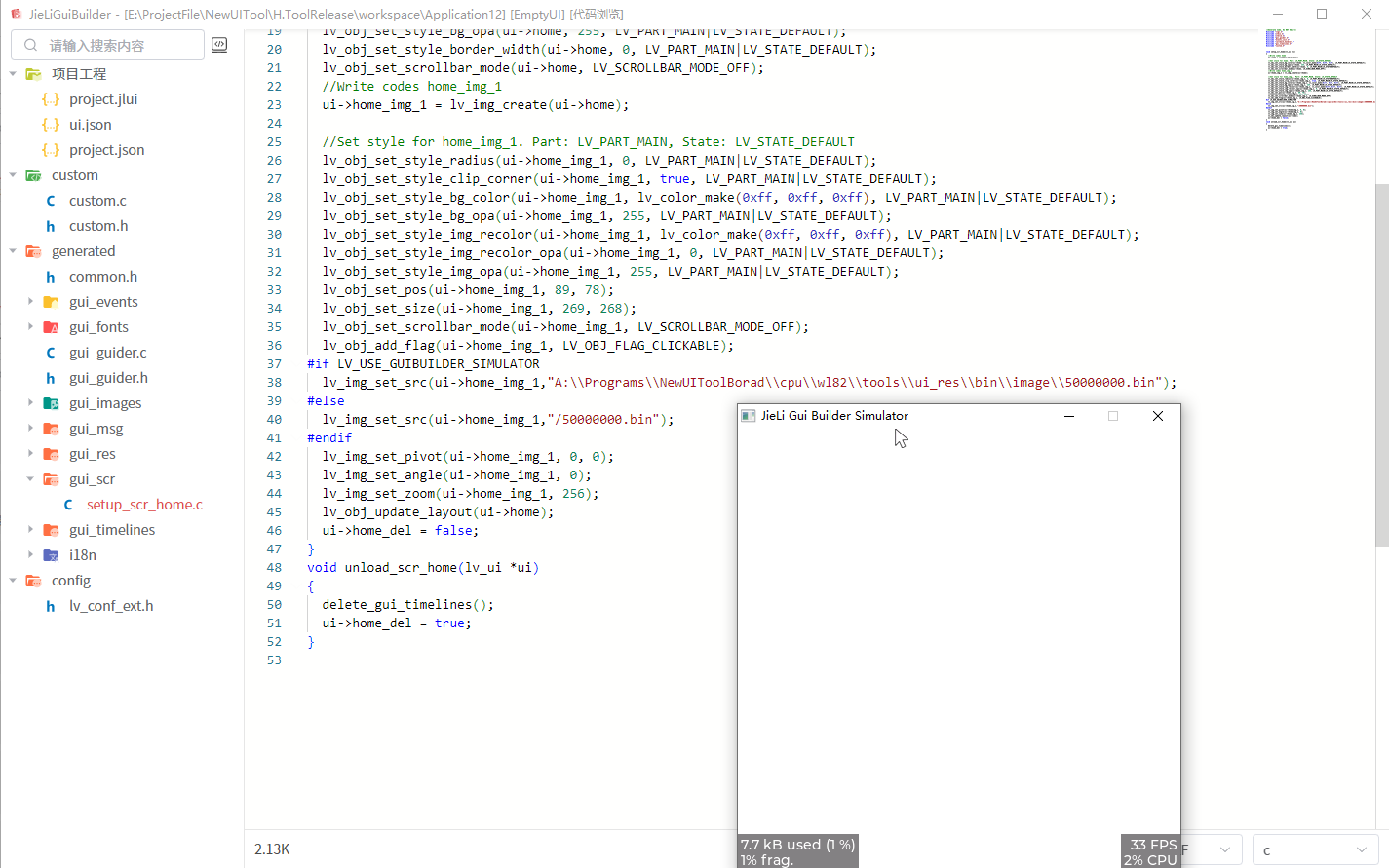

  • 解决方案：通过检查生成代码，检查图片路径是否正确，图片文件是否存在，是否需要先打包工程，再编译仿真。

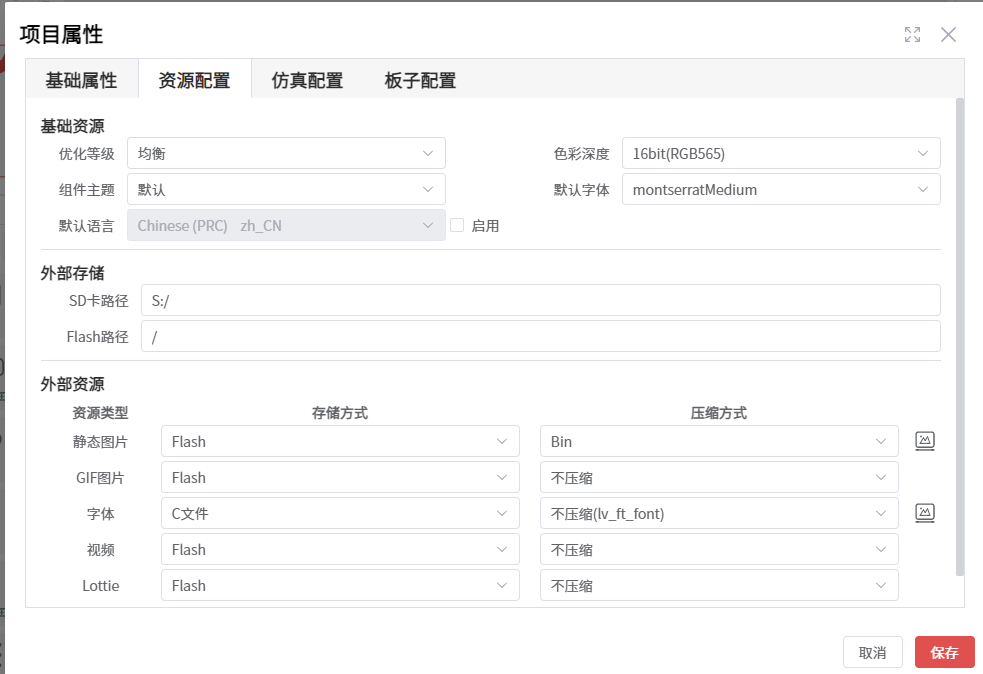

下面这种情况，工程设置了图片路径，但是因为将静态图片的压缩方式设置为 Bin ,在编译前，没有先进行打包，导致图片文件没有正常生成，所以图片文件不存在无法正常显示。

提示

当设置静态图片的压缩方式设置为 Bin 时，如果对控件图片进行了修改，或者在 编译资源管理 中进行了图片资源的增删，需要先进行打包，再编译仿真。

如何区分是键盘还是鼠标触发的 Click 事件

  • 解决方法：通过判断事件参数，来区分是键盘还是鼠标触发的 Click 事件。
lv_indev_t * act_indev = lv_indev_get_act();
lv_indev_t * event_indev = (lv_indev_t *)lv_event_get_param(e);
if (act_indev && act_indev == event_indev) {
	lv_indev_type_t type = lv_indev_get_type(act_indev);
	if (type == LV_INDEV_TYPE_ENCODER) {
		LV_LOG_WARN("encoder click");
	} else if (type == LV_INDEV_TYPE_KEYPAD) {
		LV_LOG_WARN("keypad click");
	} else if (type == LV_INDEV_TYPE_BUTTON) {
		LV_LOG_WARN("button click");
	} else if (type == LV_INDEV_TYPE_POINTER) {
		LV_LOG_WARN("pointer click");
	}
}

仿真程序启用性能/内存监控

  • 解决方法：在 项目 -> 项目属性 -> 仿真配置 中启用 实时性能监控、实时内存监控。

提示

  • 启用 实时性能监控、实时内存监控 本质上，是启用 LV_USE_PERF_MONITOR 和 LV_USE_MEM_MONITOR。如果在设备内核上需要启用，可以在SDK中启用这两个宏定义。
  • 在某些仿真内核里，可能启用了 LV_USE_PERF_MONITOR，但是仿真程序还是没有内存监控的label，这可能内核启用了 LV_MEM_CUSTOM 所导致的，说明这时候内核是使用自定义的内存管理，lvgl无法监控内存使用情况。
// lvgl\src\core\lv_refr.c
#if LV_USE_MEM_MONITOR && LV_MEM_CUSTOM == 0 && LV_USE_LABEL
    lv_obj_t * mem_label = mem_monitor.mem_label;
    if(mem_label == NULL) {
        mem_label = lv_label_create(lv_layer_sys());
        lv_obj_set_style_bg_opa(mem_label, LV_OPA_50, 0);
        lv_obj_set_style_bg_color(mem_label, lv_color_black(), 0);
        lv_obj_set_style_text_color(mem_label, lv_color_white(), 0);
        lv_obj_set_style_pad_top(mem_label, 3, 0);
        lv_obj_set_style_pad_bottom(mem_label, 3, 0);
        lv_obj_set_style_pad_left(mem_label, 3, 0);
        lv_obj_set_style_pad_right(mem_label, 3, 0);
        lv_label_set_text(mem_label, "?");
        lv_obj_align(mem_label, LV_USE_MEM_MONITOR_POS, 0, 0);
        mem_monitor.mem_label = mem_label;
    }

    if(lv_tick_elaps(mem_monitor.mem_last_time) > 300) {
        mem_monitor.mem_last_time = lv_tick_get();
        lv_mem_monitor_t mon;
        lv_mem_monitor(&mon);
        uint32_t used_size = mon.total_size - mon.free_size;;
        uint32_t used_kb = used_size / 1024;
        uint32_t used_kb_tenth = (used_size - (used_kb * 1024)) / 102;
        lv_label_set_text_fmt(mem_label,
                              "%"LV_PRIu32 ".%"LV_PRIu32 " kB used (%d %%)\n"
                              "%d%% frag.",
                              used_kb, used_kb_tenth, mon.used_pct,
                              mon.frag_pct);
    }
#endif

打包资源时，出现 Unable to load image file 错误

  • 原因：图片资源数据异常，转换工具无法正常加载图片资源文件。
  • 解决方法：尝试将图片资源文件转换为其他格式，如 png、jpg 等。如果是bmp，可以在 https://online-converting.com/image/convert2bmp/# 网站上，将图片资源文件重新转换为 bmp 格式尝试下。

仿真出现闪退现象，例如新添菜单后点击菜单时仿真闪退

  • 解决方法：先打包同步资源，再仿真

控件使用 bmp 图片资源，图片不显示

  • 原因：在使用 bmp 图片资源时，如果当前的 色彩深度 为 16 位，那么 bmp 图片资源的 色彩深度 必须为 16 位。同理，如果当前的 色彩深度 为 32 位，那么 bmp 图片资源的 色彩深度 必须为 32 / 24 位。
  • 解决方法：将 bmp 图片资源的 色彩深度 设置为与当前 色彩深度 一致。
  • 注意：如果不是使用 原图 的方式，在打包时会自动压缩图片资源，所以在设备上可以忽略这个问题，但只是会在仿真时显示不出来。

控件使用 16 位深的 bmp 图片资源，图片显示异常

  • 原因：在使用 16 位深的 bmp 图片资源时，如果图片不是 RGB565 格式，那么在显示时会出现异常。
  • 解决方法：将 bmp 图片资源的 色彩格式 设置为 RGB565 格式。

顶层页面 Gesture 事件无法触发

  • 原因：顶层页面是在 lv_layer_top() 作为父控件创建的，而页面的 LV_OBJ_FLAG_GESTURE_BUBBLE 标识默认为true，所以 Gesture 事件会发送给 lv_layer_top()。
  • 解决方法：在创建顶层页面时，页面启用 清理标识 ，将 LV_OBJ_FLAG_GESTURE_BUBBLE 标识清除掉，这样 Gesture 事件就会发送给顶层页面了。

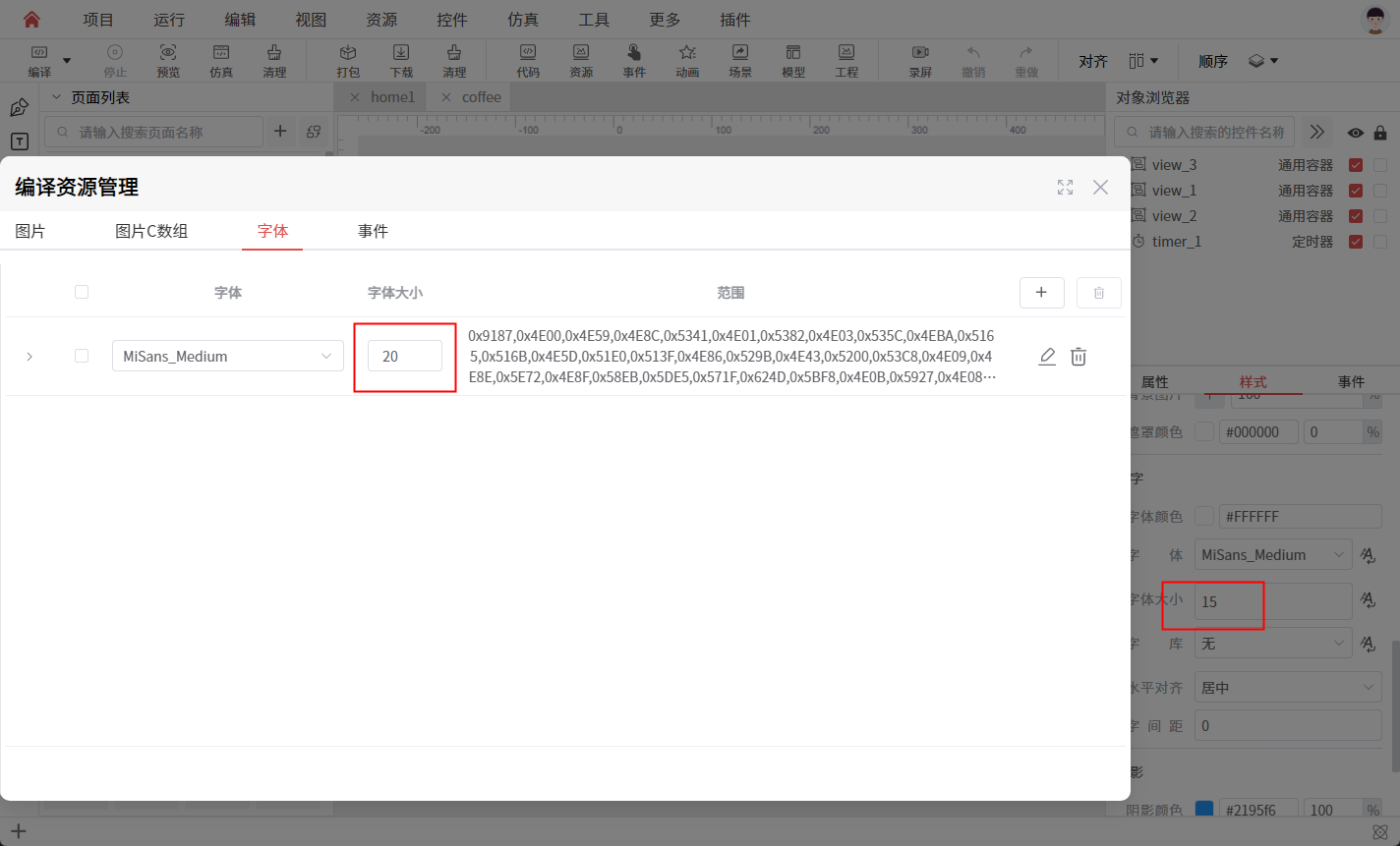

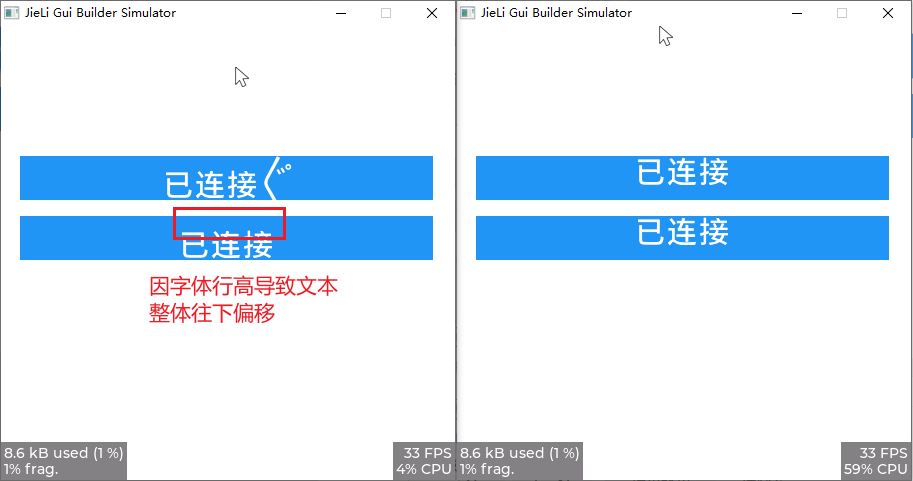

使用字库中新添加的字体时，仿真出现字体不一致、乱码

  • 原因：新添加的字体的字体大小与控件文本设置的字体大小不一致
  • 解决方法：更改字体大小
