LVGL问题

本章目录
本章正文

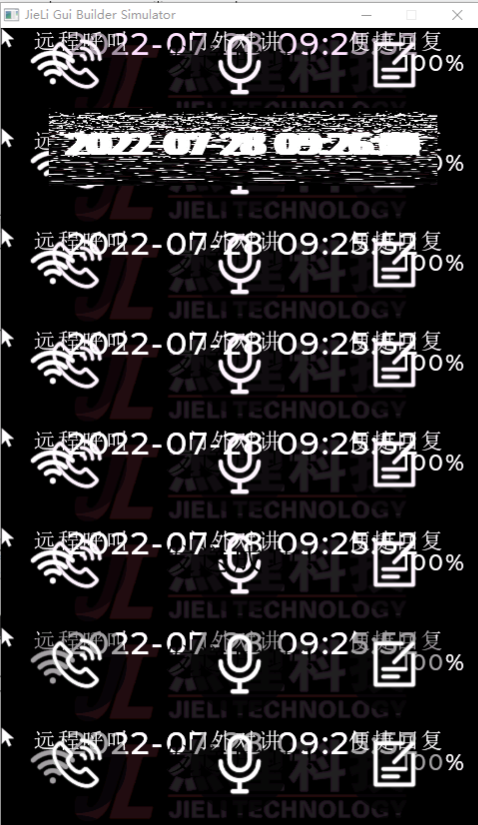

页面出现花屏

  • 原因：页面透明度为 0 时，页面出现花屏。
  • 解决方案：色彩深度LV_COLOR_DEPTH和LV_COLOR_SCREEN_TRANSP设置不一致，在 lv_conf.h 中设置一致。

16位色深时，如果需要页面透明度为0，需要将LV_COLOR_SCREEN_TRANSP设置为0，其他情况可以设置为1

#define LV_COLOR_DEPTH     16
#define LV_COLOR_SCREEN_TRANSP    0

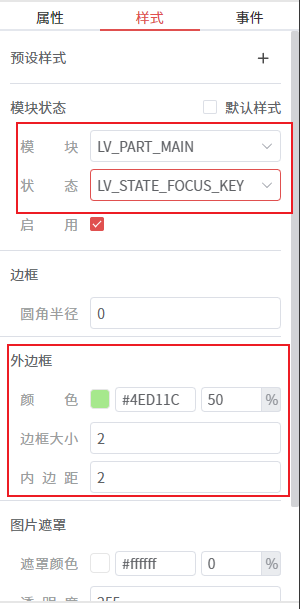

控件设置聚焦后，无法显示聚焦框

  • 原因：控件的聚焦框样式设置不正确。
  • 解决方案：当控件处于聚焦状态时，使用的是模块 LV_PART_MAIN 状态 LV_STATE_FOCUSED_KEY 的样式，所以只需要启用该样式，同时设置外边框的属性即可。

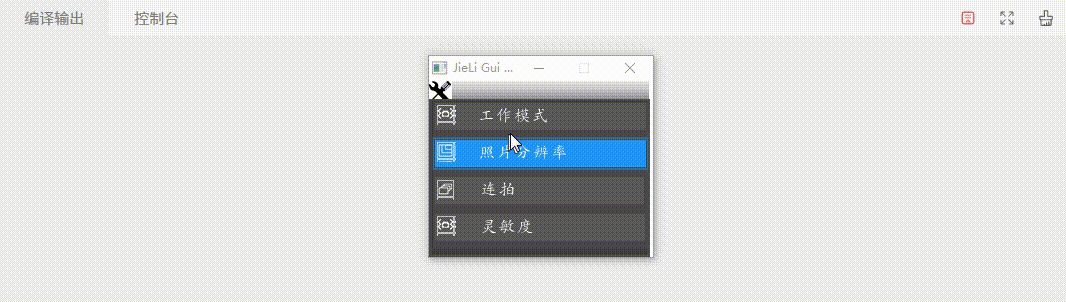

控件设置了聚集后，仿真端能正常显示，但是在实际设备上无法显示

  • 原因：在设备初始化lvgl时，没有对 default_group 进行初始化，导致控件添加到 default_group 失败。
  • 解决方案：在设备初始化lvgl时，对 default_group 进行初始化。

提示

在初始化输入设备驱动，注册到lvgl时，可能需要将其分配到 default_group 中，在仿真端，已经注册了 鼠标 和 键盘 输入设备，同时分配到了 default_group 中，所以在仿真端上，能够通过 鼠标滚轮 和 键盘Tab键 来切换控件的聚焦状态。

//检查默认组是否创建
if (lv_group_get_default() == NULL) {
    // 创建并设置默认组
    lv_group_t *default_group = lv_group_create();
    lv_group_set_default(default_group);
}

下拉框设置了 Top 方向，但是下拉框的选项显示在了底部

  • 原因：下拉框的选项高度过高，无法完全显示在顶部，控件内部将其修改显示在了底部。
  • 解决方法：调整下拉框的选项高度，使其能够完全显示在顶部。

普通容器控件不需要能够滚动

  • 原因：容器控件默认有 ScrollAble (LV_OBJ_FLAG_SCROLLABLE) 标识，当容器控件里面的子控件超出容器控件的大小时，这时候容器控件可以滚动。
  • 解决方法：清除 容器控件的 ScrollAble 标识。

针对能够垂直滚动的容器控件，需要知道什么时候滚动到底部、顶部

  • 解决方法：通过设置容器控件的 LV_EVENT_SCROLL_END 事件，在事件回调里判断是否滚动到底部、顶部。

lv_obj_t * src = lv_event_get_target(e);
lv_coord_t bottom = lv_obj_get_scroll_bottom(src);
lv_coord_t top = lv_obj_get_scroll_top(src);

//获取子对象中最小的y1坐标
lv_coord_t minChildY1 = LV_COORD_MAX;
int32_t cnt = lv_obj_get_child_cnt(src);
for (int32_t i = 0; i < cnt; i++) {
	lv_obj_t * child = lv_obj_get_child(src, i);
	if (child && lv_obj_has_flag(child, LV_OBJ_FLAG_HIDDEN) == false) {
		lv_coord_t y = lv_obj_get_y(child);
		minChildY1 = LV_MIN(minChildY1, y);
	}
}

if (bottom == 0) { //因为子控件中最大的y2坐标从滚动视图的底部开始计算，所以当bottom为0时，说明滚动到了底部
	LV_LOG_WARN("scroll to bottom");
} else if (top == minChildY1) { //当top等于子控件中最小的y1坐标时，说明滚动到了顶部
	LV_LOG_WARN("scroll to top");
}

控件可以设置文本内容，但在样式里找不到字体设置

  • 原因：一些简单文本控件，如 标签、按钮、输入框 等，字体在 LV_PART_MAIN 模块下进行设置，但有些控件，并不是在 LV_PART_MAIN 模块下设置字体，如 下拉框 的 下拉列表 部分，是在 LV_DROPDOWN_PART_LIST 模块下设置字体。
  • 解决方法：在控件的样式中，找到对应的模块，进行字体设置。

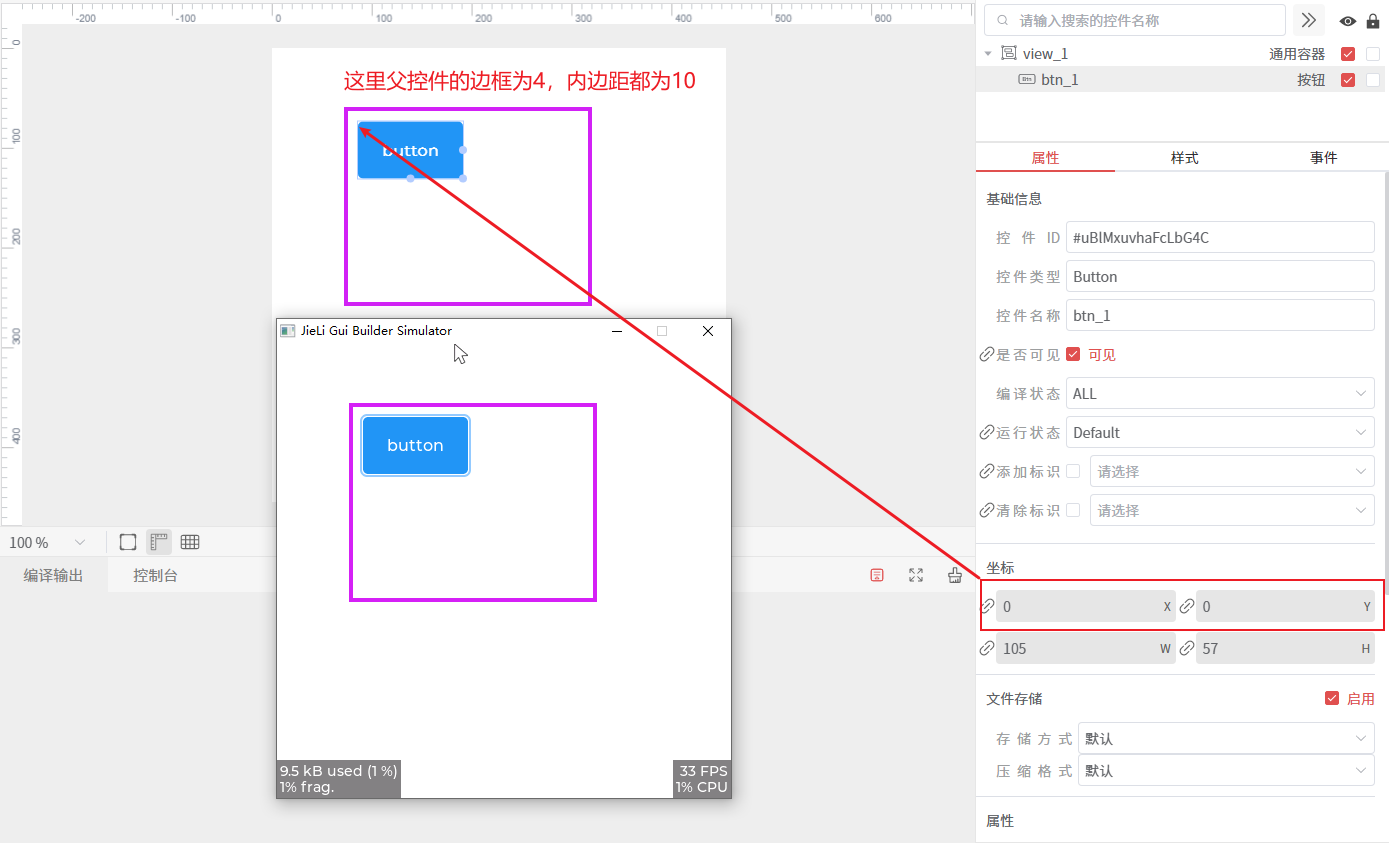

控件设置 (0, 0) 位置后，但实际位置有偏移

  • 原因：当父控件的 border_width、padding_left、padding_top 不为0时，控件设置 (0, 0) 位置后，实际位置会向右下角偏移。
  • 解决方法：将父控件的 border_width、padding_left、padding_top 设置为0。
// 这个函数说明了控件的内容大小是会减去 `border_width` 和 `padding` 的，这也是父控件 `border_width` 和 `padding` 会影响子控件位置的原因。
void lv_obj_get_content_coords(const lv_obj_t * obj, lv_area_t * area)
{
    LV_ASSERT_OBJ(obj, MY_CLASS);
    lv_coord_t border_width = lv_obj_get_style_border_width(obj, LV_PART_MAIN);

    lv_obj_get_coords(obj, area);
    lv_area_increase(area, -border_width, -border_width);
    area->x1 += lv_obj_get_style_pad_left(obj, LV_PART_MAIN);
    area->x2 -= lv_obj_get_style_pad_right(obj, LV_PART_MAIN);
    area->y1 += lv_obj_get_style_pad_top(obj, LV_PART_MAIN);
    area->y2 -= lv_obj_get_style_pad_bottom(obj, LV_PART_MAIN);
}

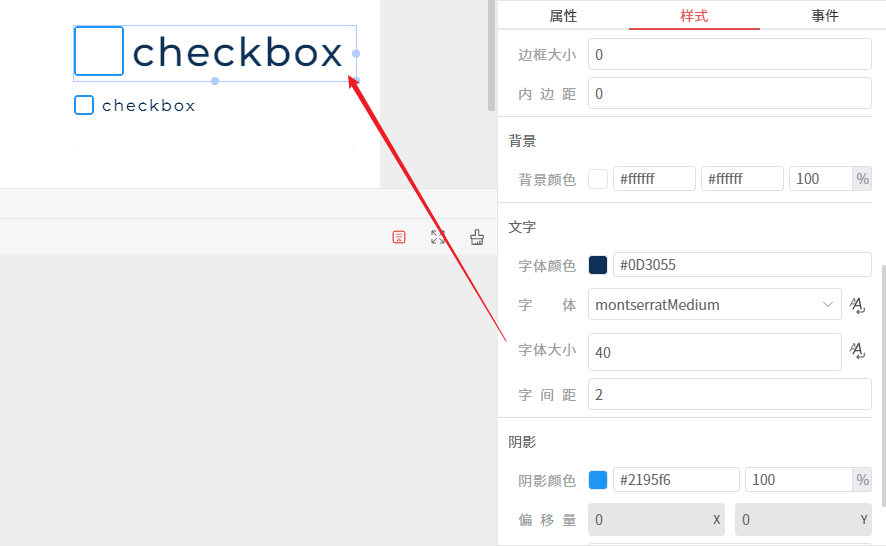

需要修改复选框的 □ 的大小

  • 解决方法：通过修改复选框的样式，设置字体的大小，来实现修改 □ 的大小。

加载新页面时，出现白屏

  • 原因：在加载页面时，勾选了 加载新屏幕前释放当前屏幕内存 ，同时 动画时长 不为0，加载新页面前，当前页面下的控件都已经被释放，同时页面背景颜色为白色，所以在加载新页面完成前，显示的那一刻，会出现白屏。
  • 解决方法：将 加载新屏幕前释放当前屏幕内存 的选项取消勾选，或者将 动画时长 设置为0。

提示

勾选了 删除当前页面 ，则会在加载新页面后，删除旧页面（包括旧页面下的控件）

给控件增加了Click事件，但是点击控件无法触发Click事件

  • 原因：控件的没有 LV_OBJ_FLAG_CLICKABLE 标识，导致无法触发Click事件。
  • 解决方法：给控件添加 LV_OBJ_FLAG_CLICKABLE 标识。

提示

默认没有 LV_OBJ_FLAG_CLICKABLE 标识的控件类型：图片、标签、直线、加载、GIF、视频、Lottie动画、帧动画、画布、进度文本

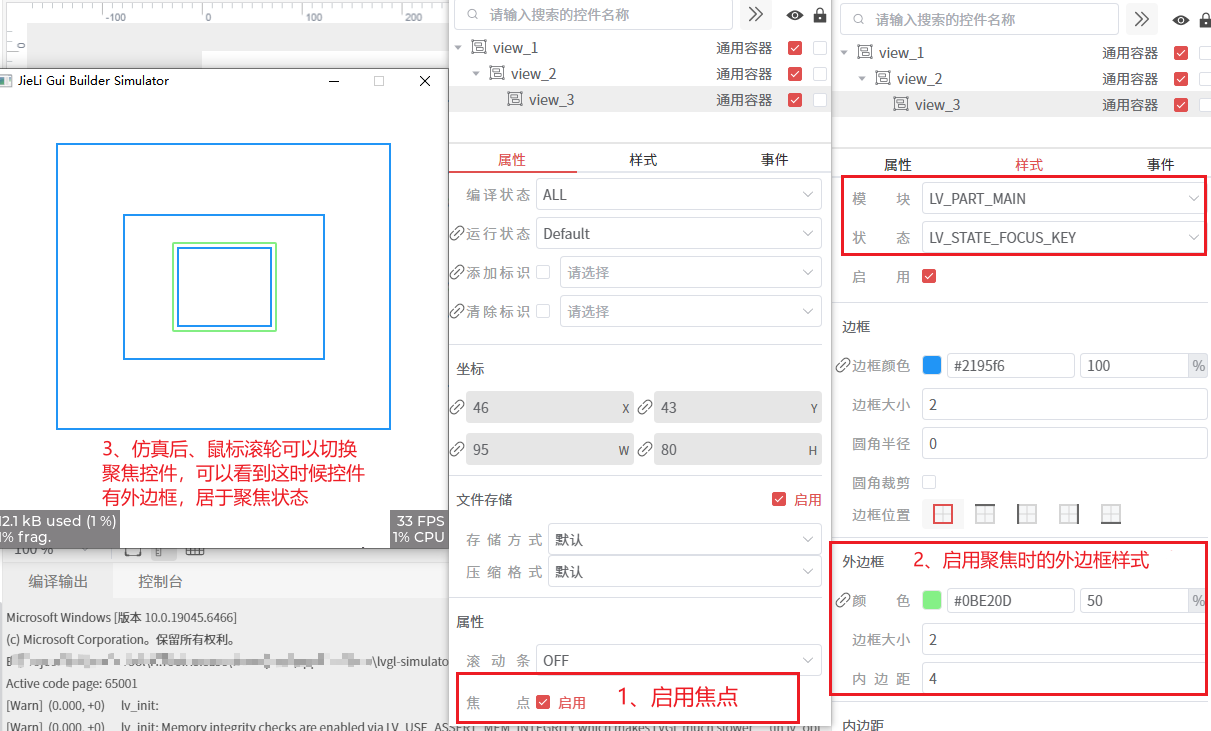

仿真程序预览时，聚焦控件会有外边框

  • 原因：在仿真程序启动时，系统会自动将焦点设置到第一个可以接收焦点的控件上。当控件获得焦点时，为了突出显示，LVGL 默认主题会给一些控件类型的 LV_STATE_FOCUSED_KEY 状态，添加一个外边框（outline）。其目的是让用户知道哪个控件当前处于活动状态。
  • 解决方法：如果不想显示这个外边框，可以修改 lv_theme_default.c 文件，找到 outline_primary 样式的定义，并将其相关设置注释掉，这样就能去除聚焦时的外边框效果。
    // 在 lv_theme_default.c 中，找到 outline_primary 样式相关设置，注释掉
    style_init_reset(&styles->outline_primary);
    // lv_style_set_outline_color(&styles->outline_primary, theme.color_primary);
    // lv_style_set_outline_width(&styles->outline_primary, OUTLINE_WIDTH);
    // lv_style_set_outline_pad(&styles->outline_primary, OUTLINE_WIDTH);
    // lv_style_set_outline_opa(&styles->outline_primary, LV_OPA_50);
