轮盘菜单

轮盘菜单（ArcWheel）用于以椭圆/圆形轨迹展示菜单项，支持拖拽旋转、循环/非循环、松手吸附，以及默认的 滑动缩放 效果和 自定义 位置变换回调。

本章目录
本章正文

属性

PropertyDescription
Menu菜单项列表
Visible Count可见菜单数量；0 表示自动（使用实际菜单项数量）
Radius X椭圆 X 轴半径
Radius Y椭圆 Y 轴半径
Angle Offset角度偏移，用于控制子项的起始方向（0° 右、90° 下、180° 左、270° 上）
Px Per Angle每度像素数
Scroll Dir滑动方向，支持 水平 垂直
Friction Factor摩擦系数（0~1），控制滑动后的减速速率；值越小减速越快
Snap Factor吸附系数（0~1），控制吸附动画的速度/强度
Is Snap是否吸附，启用后松手会自动对齐到最近的菜单项
LoopMode循环模式，启用后可循环旋转；关闭后到达首尾将停止
Menu Image Zoom菜单项图片基础缩放比例（256 为原始大小；启用文件存储时生效）
Menu Style菜单样式，支持 滑动缩放 自定义

轮盘菜单 的 Menu 属性可以选择在 菜单管理 中配置好的菜单项列表。具体使用参见菜单

Visible Count（可见数量）说明

  • Visible Count = 0：角度间隔由菜单项总数决定（angle_step = 360 / 菜单项数量），默认显示全部菜单项。
  • Visible Count > 0：角度间隔固定为（angle_step = 360 / Visible Count），当菜单项数量大于 Visible Count 时，仅显示距离当前角度最近的 Visible Count 个菜单项，其余会隐藏以减少遮挡。
  • 当菜单项数量 <= 1 或 Visible Count <= 1 时，角度间隔为 0，控件无法旋转。

样式属性

不同菜单样式，支持的属性不同，具体如下：

  • 滑动缩放
PropertyDescription
Zoom Min最小缩放值（256 为 1.0）
Zoom Max最大缩放值（256 为 1.0）

滑动缩放 会根据子项当前角度计算缩放：默认 270° 方向（上方）的子项更大、90° 方向（下方）的子项更小；可通过反向设置 Zoom Min 和 Zoom Max 的值来调整。

  • 自定义
PropertyDescription
Nop1自定义属性1
Nop2自定义属性2
Nop3自定义属性3
Nop4自定义属性4

当 Menu Style 选择 自定义 时，可以通过 位置变换 编写子项位置/缩放的变换回调函数。

样式

StylePartDescription
Padding LeftMain左内边距
Padding RightMain右内边距
Padding TopMain上内边距
Padding BottomMain下内边距

使用

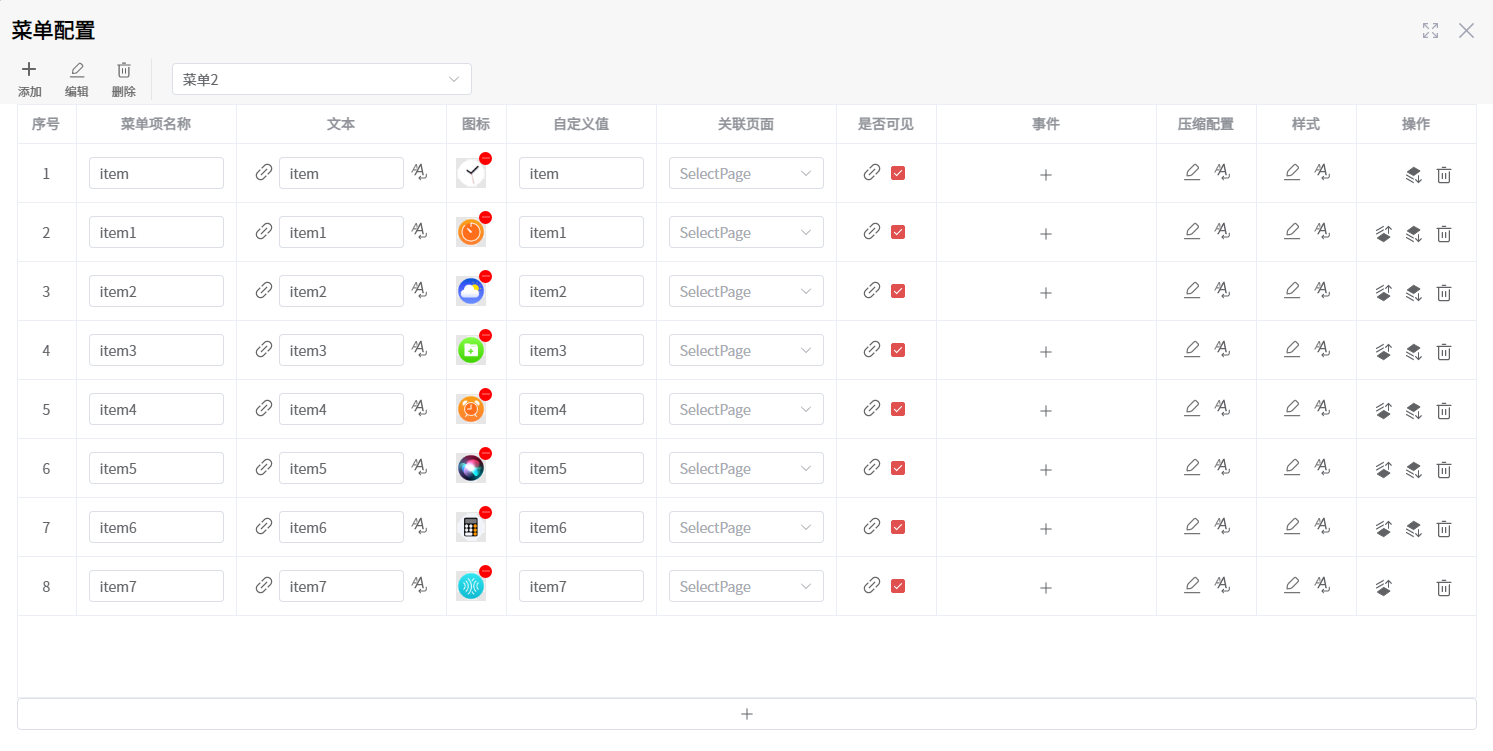

  • 菜单配置

滑动缩放

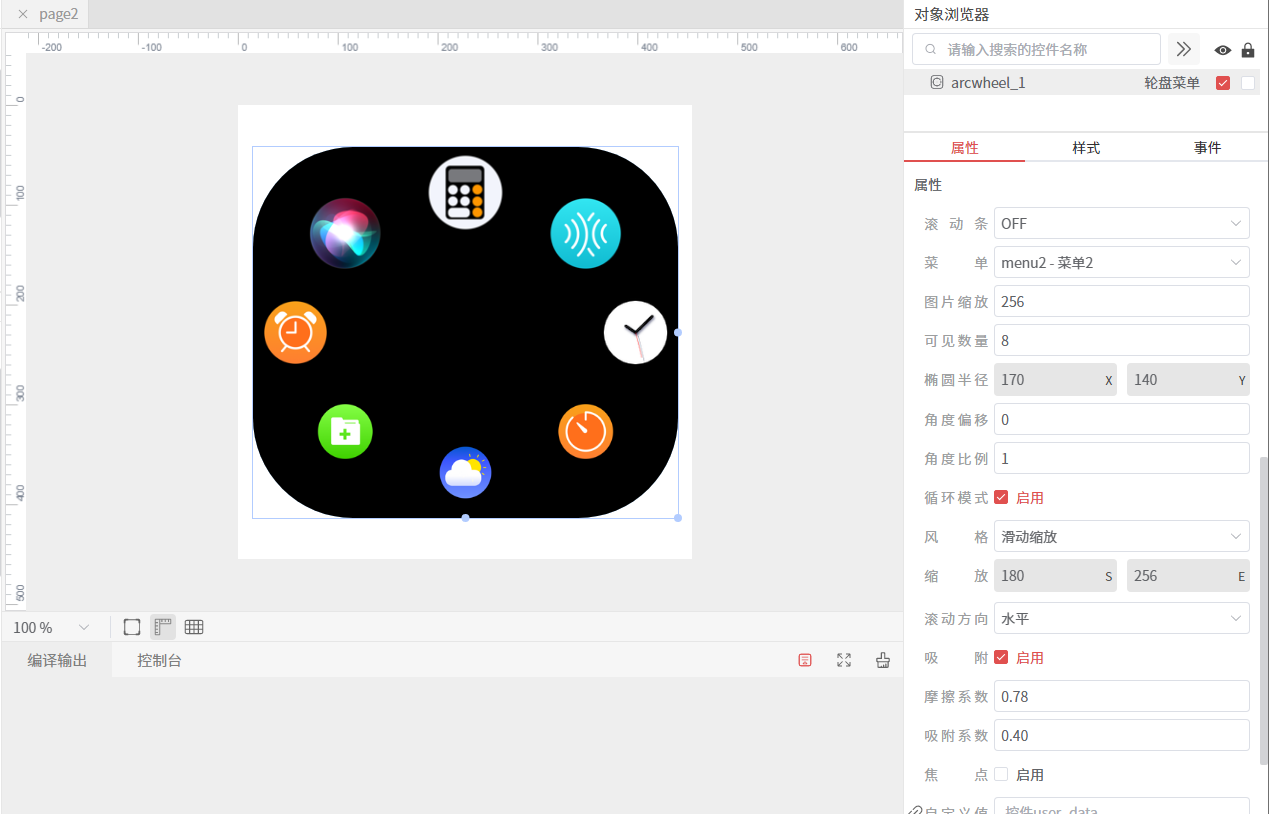

  • 控件属性

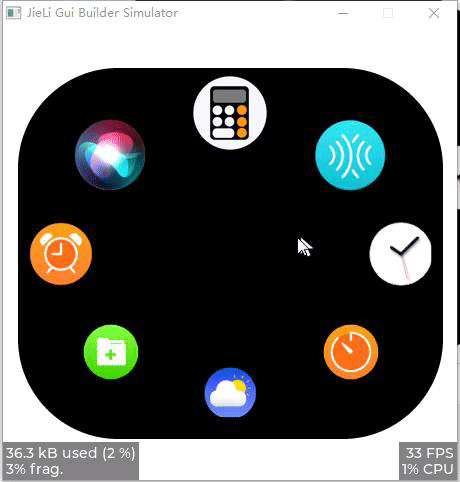

  • 仿真

自定义

在 自定义 样式中，设计阶段会以 滑动缩放 的 Zoom Min/Zoom Max = 256 来显示。

  • 控件属性

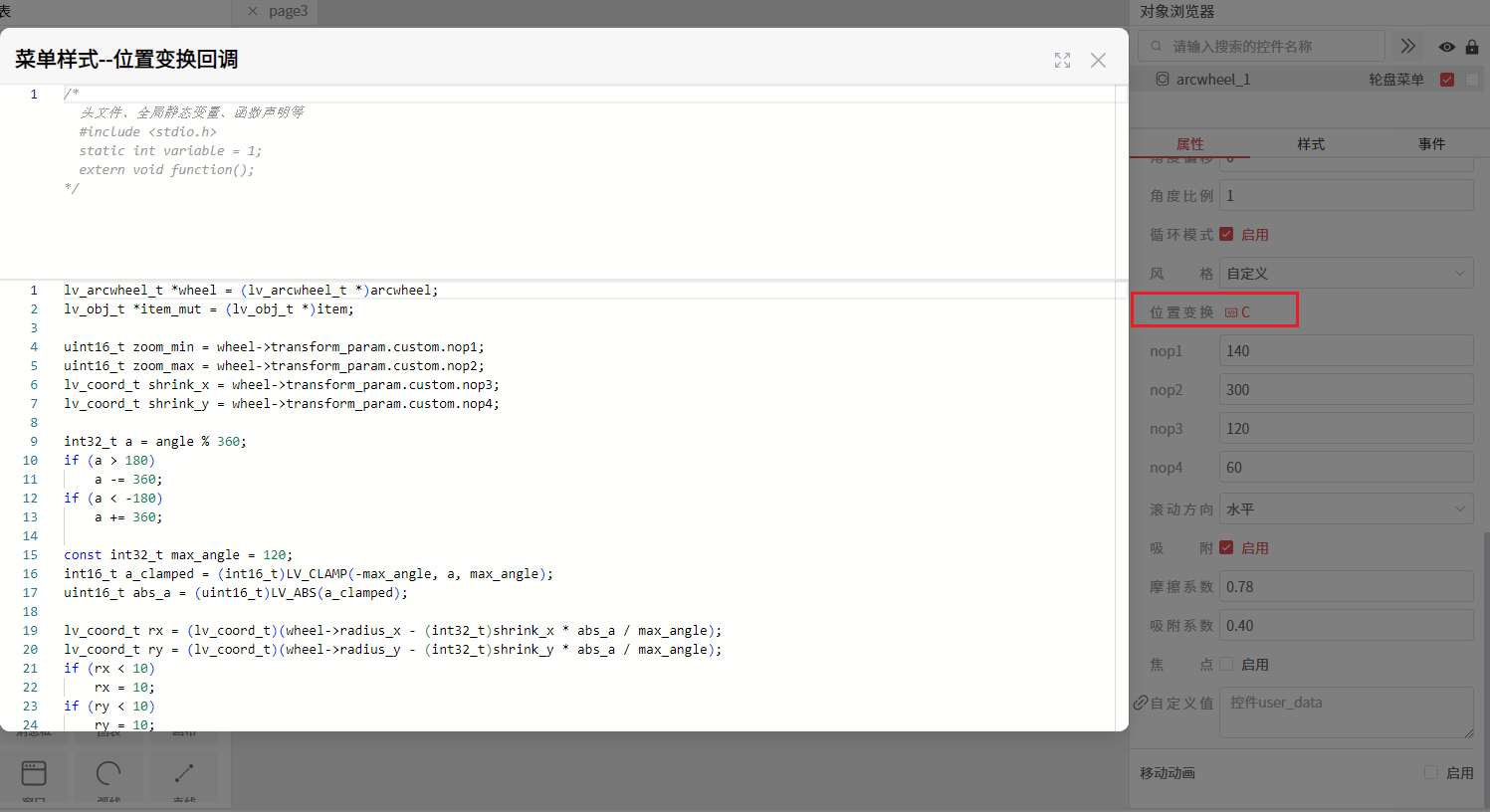

点击 位置变换 按钮，可以编写 位置变换 回调函数的实现。

  • 螺旋纵深 回调实现
uint16_t transform_cb(const lv_obj_t * arcwheel, const lv_obj_t * item, lv_coord_t angle, lv_point_t * item_pos)
{
	lv_arcwheel_t *wheel = (lv_arcwheel_t *)arcwheel;
	lv_obj_t *item_mut = (lv_obj_t *)item;

	uint16_t zoom_min = wheel->transform_param.custom.nop1;
	uint16_t zoom_max = wheel->transform_param.custom.nop2;
	lv_coord_t shrink_x = wheel->transform_param.custom.nop3;
	lv_coord_t shrink_y = wheel->transform_param.custom.nop4;

	int32_t a = angle % 360;
	if (a > 180)
	    a -= 360;
	if (a < -180)
	    a += 360;

	const int32_t max_angle = 120;
	int16_t a_clamped = (int16_t)LV_CLAMP(-max_angle, a, max_angle);
	uint16_t abs_a = (uint16_t)LV_ABS(a_clamped);

	lv_coord_t rx = (lv_coord_t)(wheel->radius_x - (int32_t)shrink_x * abs_a / max_angle);
	lv_coord_t ry = (lv_coord_t)(wheel->radius_y - (int32_t)shrink_y * abs_a / max_angle);
	if (rx < 10)
	    rx = 10;
	if (ry < 10)
	    ry = 10;

	lv_coord_t sin_val = lv_trigo_sin((int16_t)angle);
	lv_coord_t cos_val = lv_trigo_sin((int16_t)(angle + 90));

	item_pos->x = (lv_coord_t)((int32_t)rx * cos_val / LV_TRIGO_SIN_MAX);
	item_pos->y = (lv_coord_t)((int32_t)ry * sin_val / LV_TRIGO_SIN_MAX);
	item_pos->x -= (lv_coord_t)(shrink_x / 2);

	uint32_t t256 = 0;
	if (max_angle > 0)
	{
	    t256 = (abs_a >= (uint16_t)max_angle) ? 256u : (uint32_t)abs_a * 256u / (uint32_t)max_angle;
	}
	t256 = (t256 * t256) / 256u;

	int32_t zoom_i32 = (int32_t)zoom_max + (((int32_t)zoom_min - (int32_t)zoom_max) * (int32_t)t256) / 256;
	zoom_i32 = LV_CLAMP(0, zoom_i32, 0xFFFF);
	uint16_t zoom = (uint16_t)zoom_i32;

	int32_t opa_i32 = (int32_t)LV_OPA_COVER + (((int32_t)80 - (int32_t)LV_OPA_COVER) * (int32_t)t256) / 256;
	opa_i32 = LV_CLAMP(0, opa_i32, 255);
	lv_opa_t opa = (lv_opa_t)opa_i32;

	lv_obj_set_style_transform_pivot_x(item_mut, lv_obj_get_width(item_mut) / 2, LV_PART_MAIN);
	lv_obj_set_style_transform_pivot_y(item_mut, lv_obj_get_height(item_mut) / 2, LV_PART_MAIN);
	lv_obj_set_style_transform_angle(item_mut, (lv_coord_t)(a_clamped / 2) * 10, LV_PART_MAIN);
	lv_obj_set_style_img_opa(item_mut, opa, LV_PART_MAIN);

	return zoom;
}

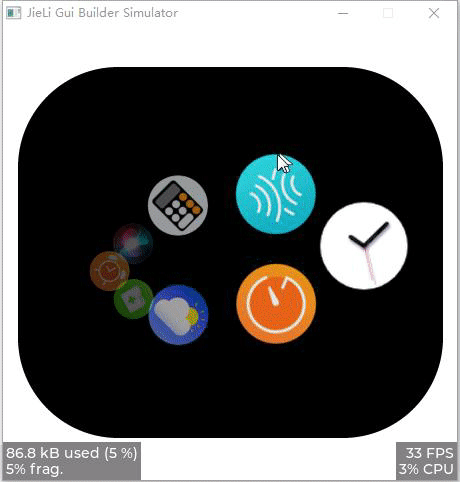

  • 仿真
