模型绑定

这篇讲解，如何使用模型绑定 MVVM 功能。工具端目前仅简单实现模型的双向绑定。对于表达式、规则等高级功能，后续会逐步完善。

本章目录
本章正文

支持的消息类型

  • int32_t
  • lv_state_t
  • char *
  • char **
  • lv_calendar_date_t
  • lv_color_t
  • bool
  • int32_t *
  • lv_point_t
  • lv_point_t *
  • lv_coord_t
  • lv_coord_t *
  • tm
  • res image id

创建模型

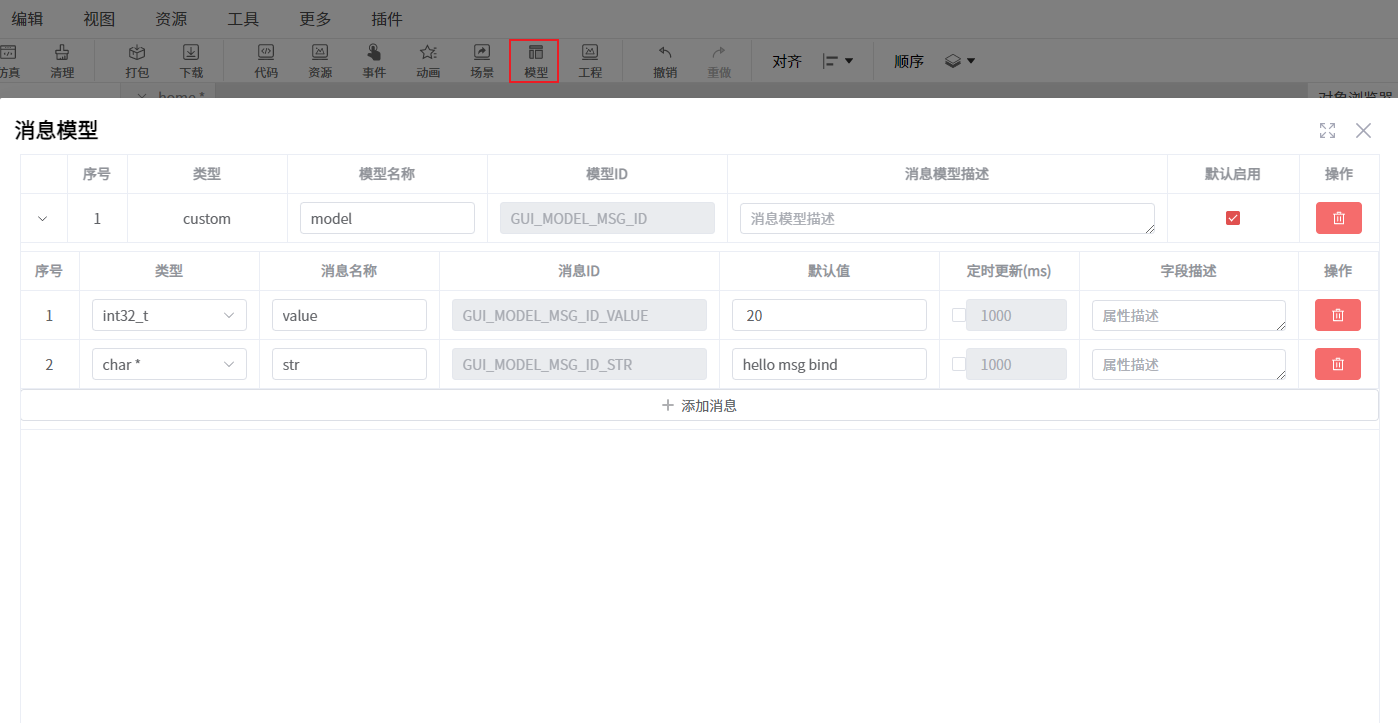

定义一个名字叫“model”的模型，并有一个int32_t value和一个char * str的属性。

模型绑定

数字绑定

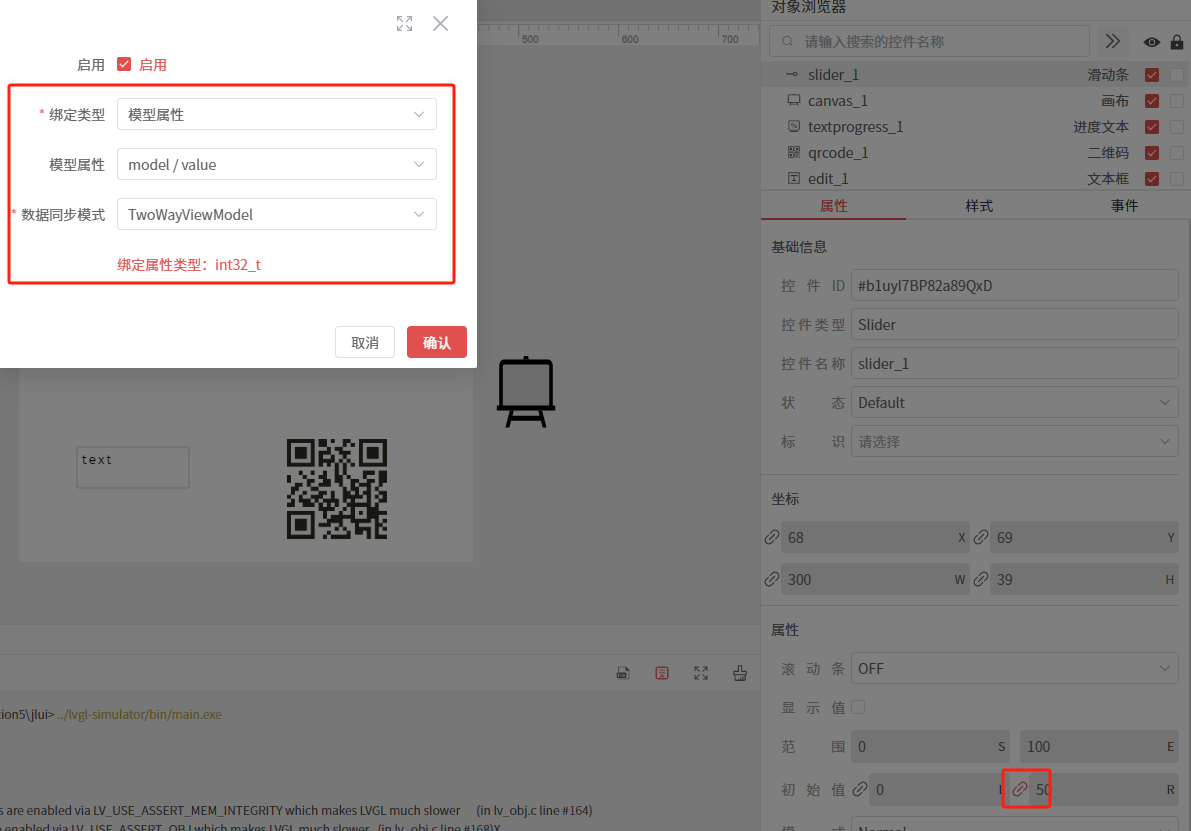

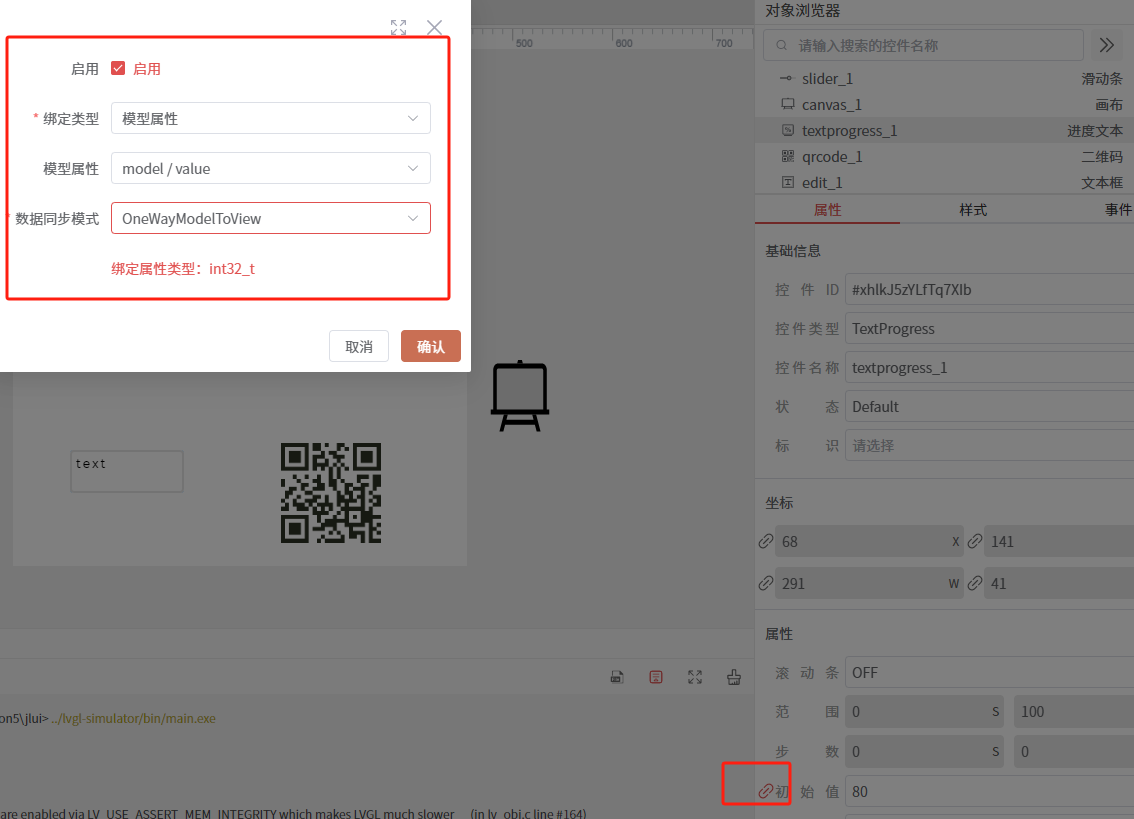

创建一个slider和一个textprogress控件，将控件的初始值都绑定到消息model 属性value

文本绑定

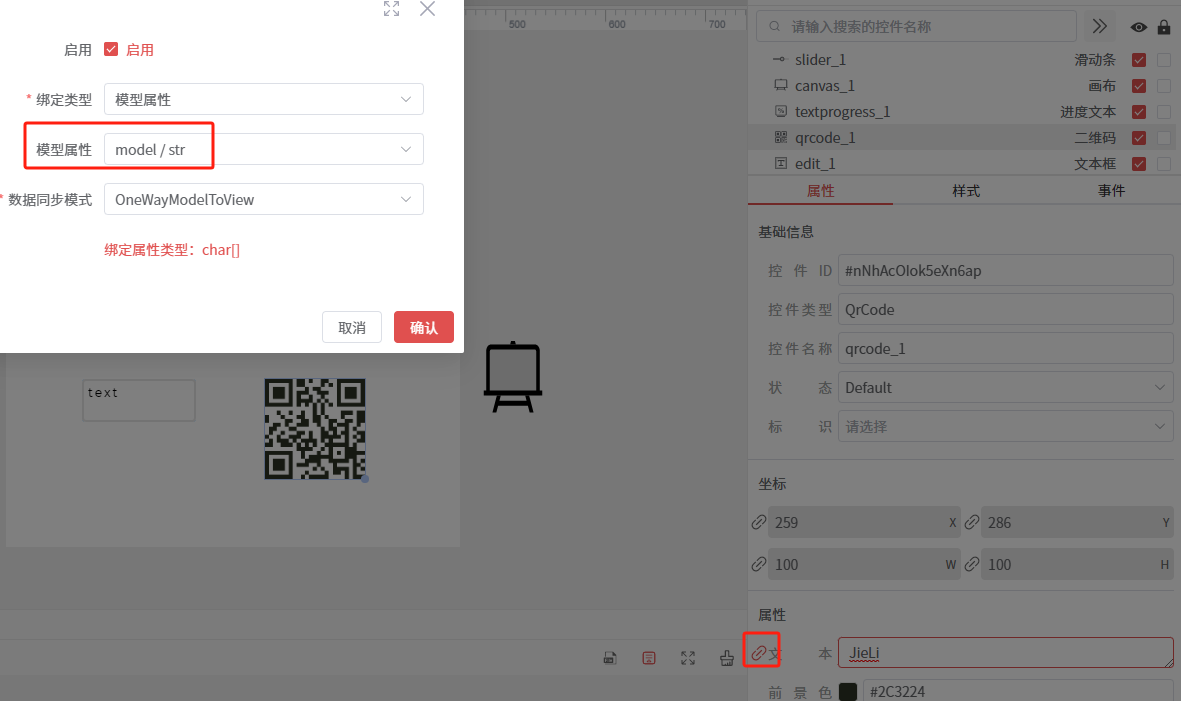

新建一个edit文本输入控件，一个qrcode二维码控件。将控件都绑定到消息model属性str上。

仿真

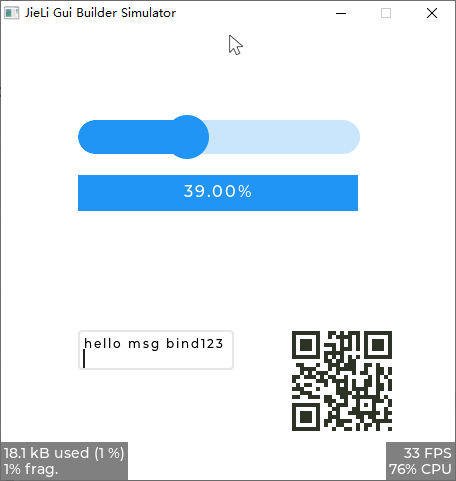

编译、仿真后，可以拖动slider来改变textprogress控件的值。修改edit的值，旁边的二维码会跟着变。

模型调试

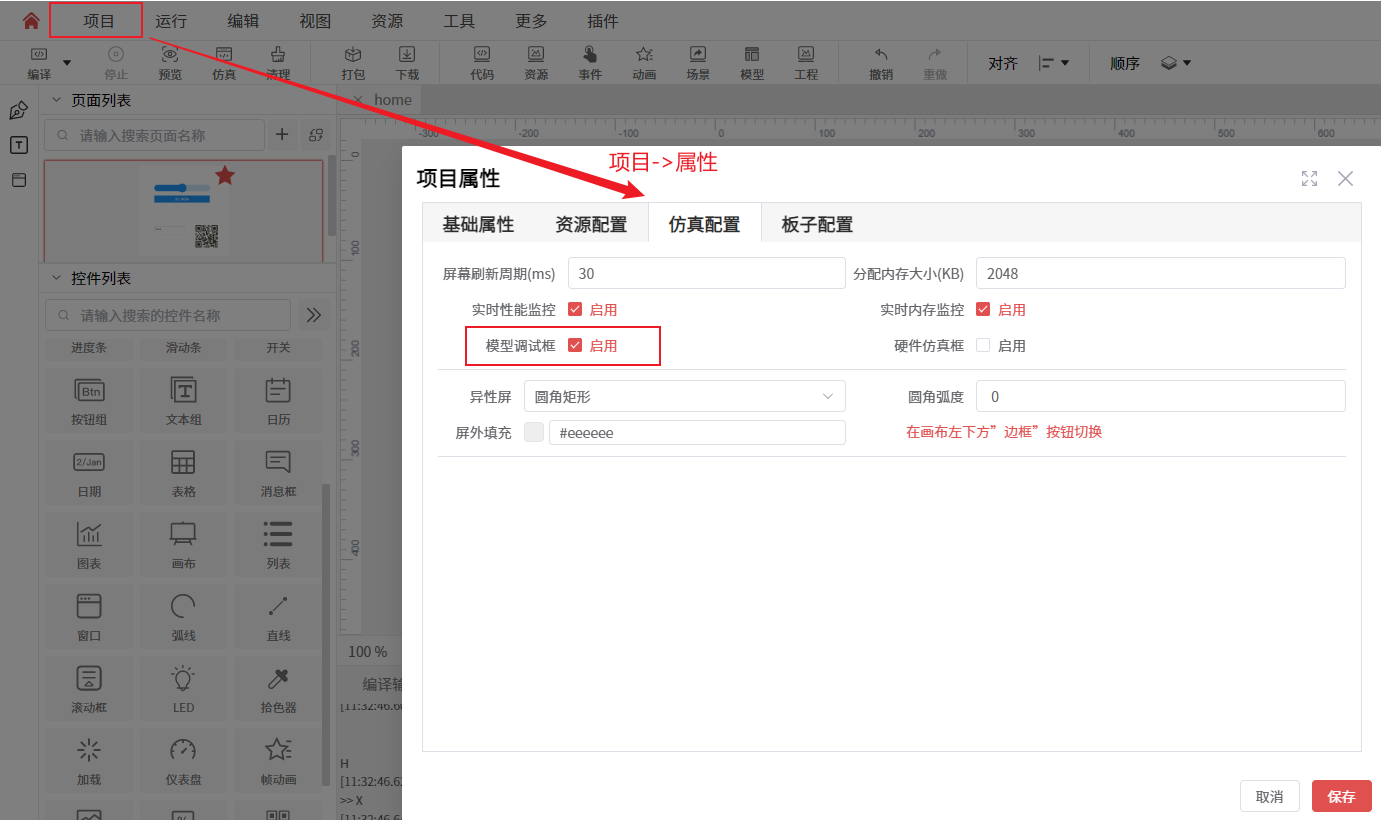

  • 启用模型调试框

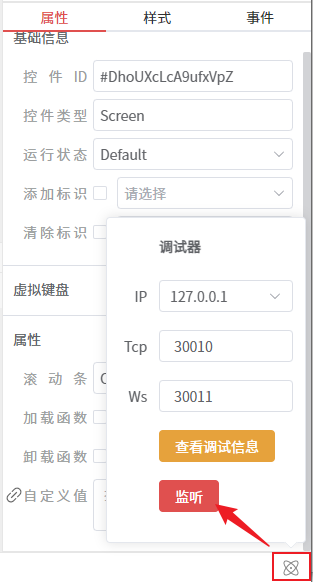

  • 启用工具右下角的调试器

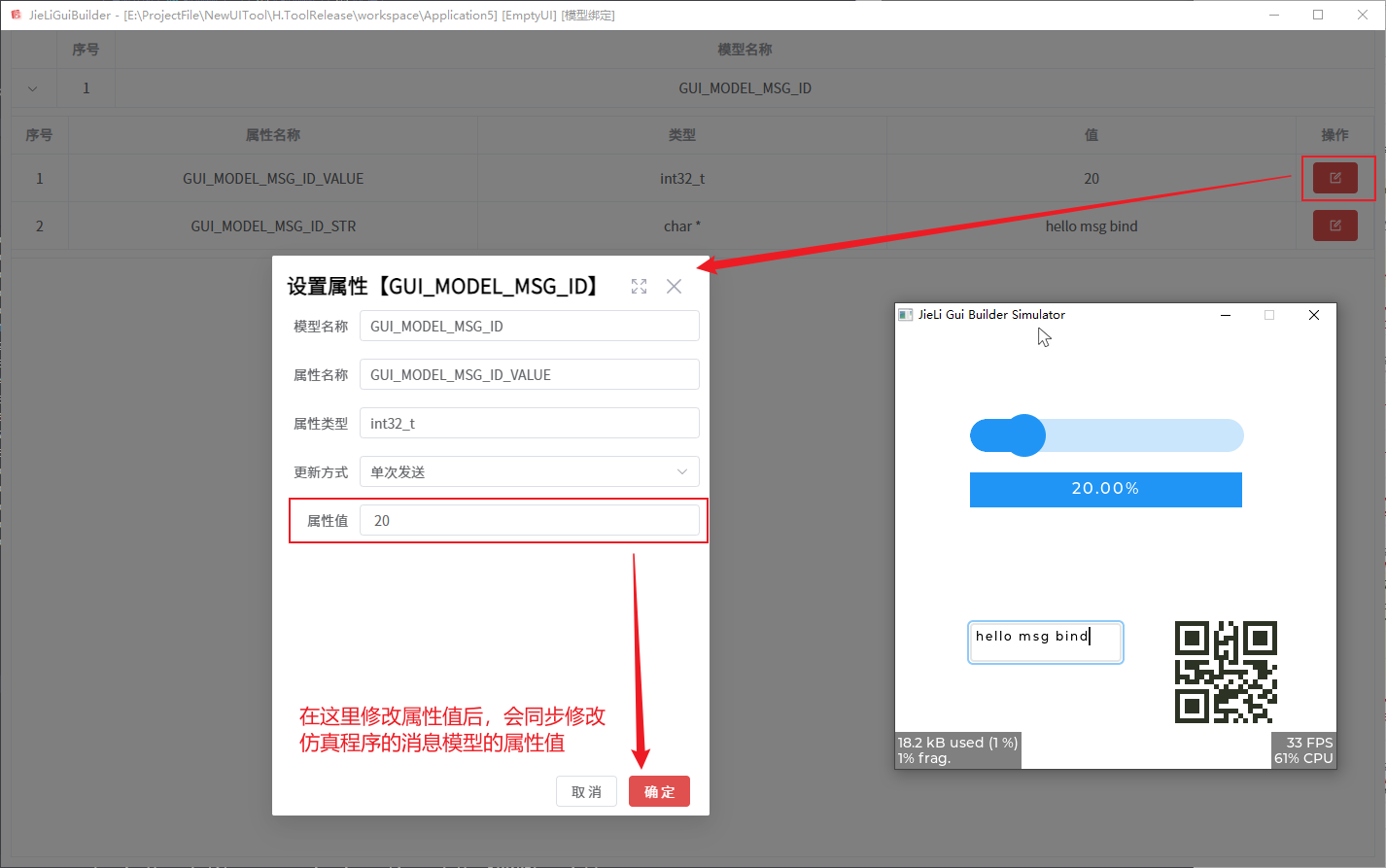

  • 重新仿真、在模型调试框中查看、修改消息属性

模型绑定实现原理

每创建一个消息模型，都会生成一个消息ID和一个消息动作函数，当控件绑定到该消息模型上时，会为控件注册该消息ID的消息事件回调函数，在回调函数中，会将控件的值和模型的值利用消息动作函数来进行双向绑定。

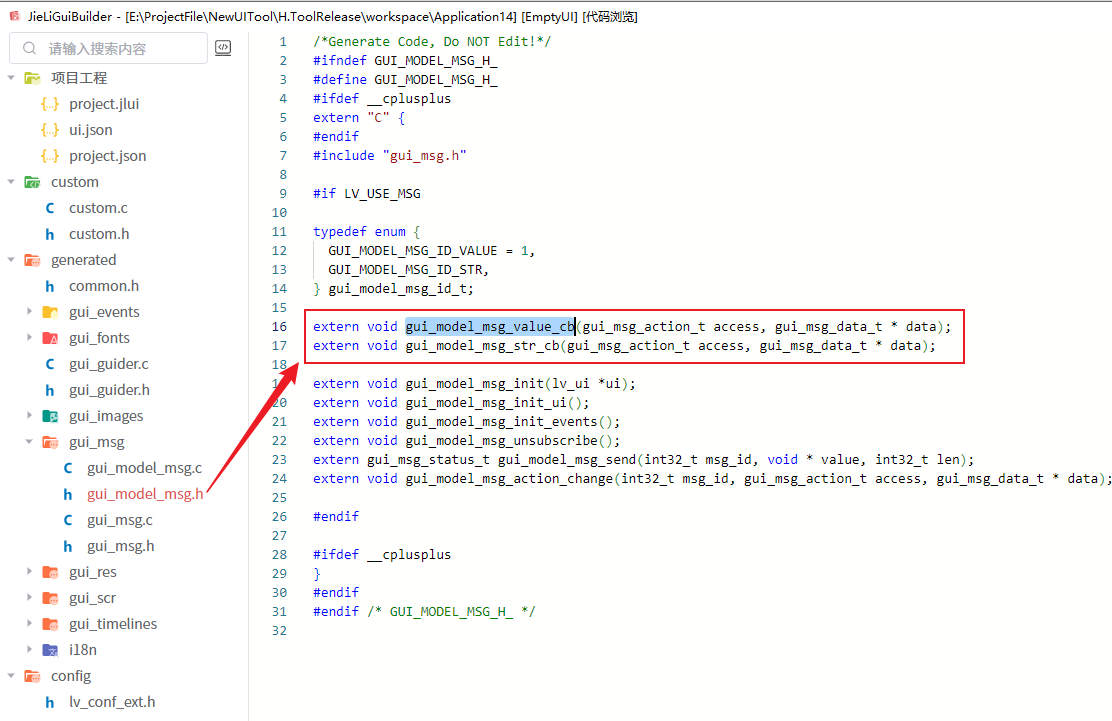

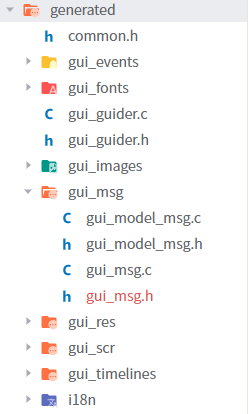

在上面的例子中，可以看到生成的文件和代码如下，会创建gui_msg.h和gui_msg.c文件，以及模型gui_model_msg.h和gui_model_msg.c文件。

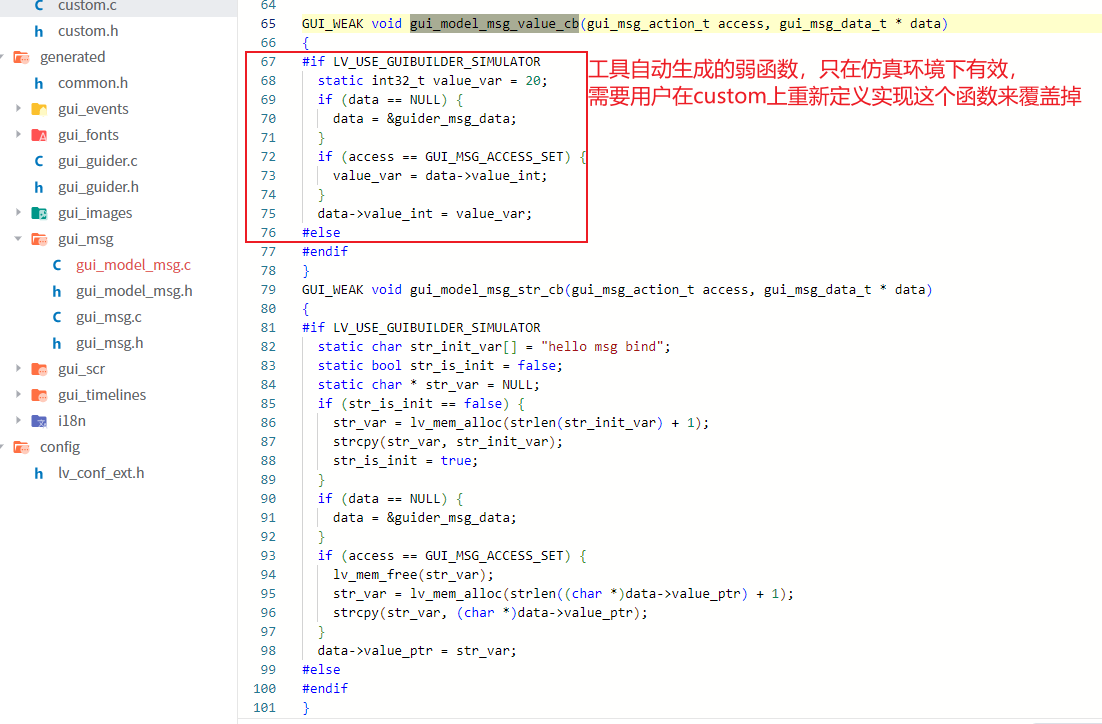

工具自动生成的消息动作函数是一个弱函数，当用户没有实现该函数时，会使用默认的消息动作函数，该函数只在仿真时有效，用户需要根据自己的需求来实现该函数。

比如value消息的数据来源是一个传感器的值，只能读取，其他动作不处理，那么可以在custom上这么实现：

void gui_model_msg_value_cb(gui_msg_action_t access, gui_msg_data_t * data)
{
    if (access == GUI_MSG_ACCESS_GET) {
        data->value_int = sensor_get_value();
    }
}

实现系统时间绑定更新

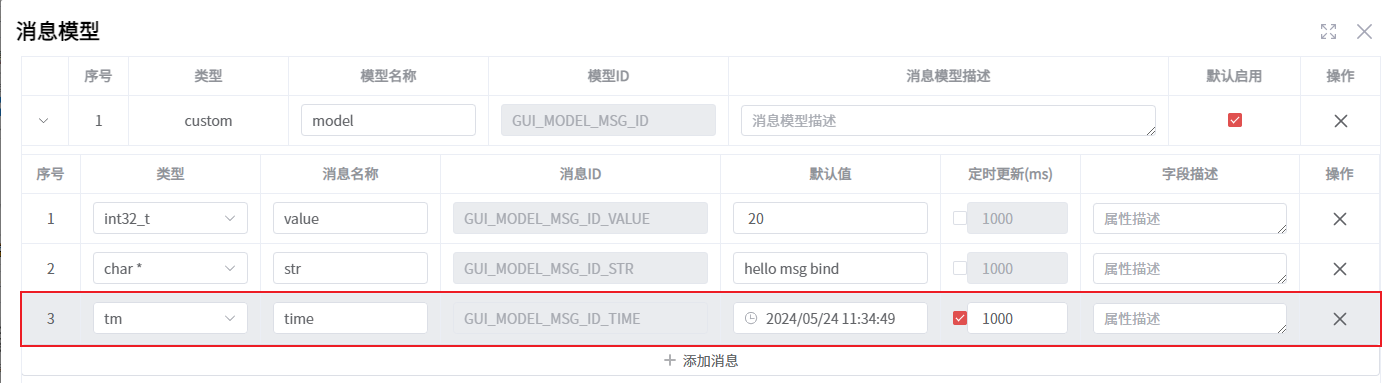

  • 创建一个消息，类型为tm，名字为time，启用定时更新，每秒更新一次。

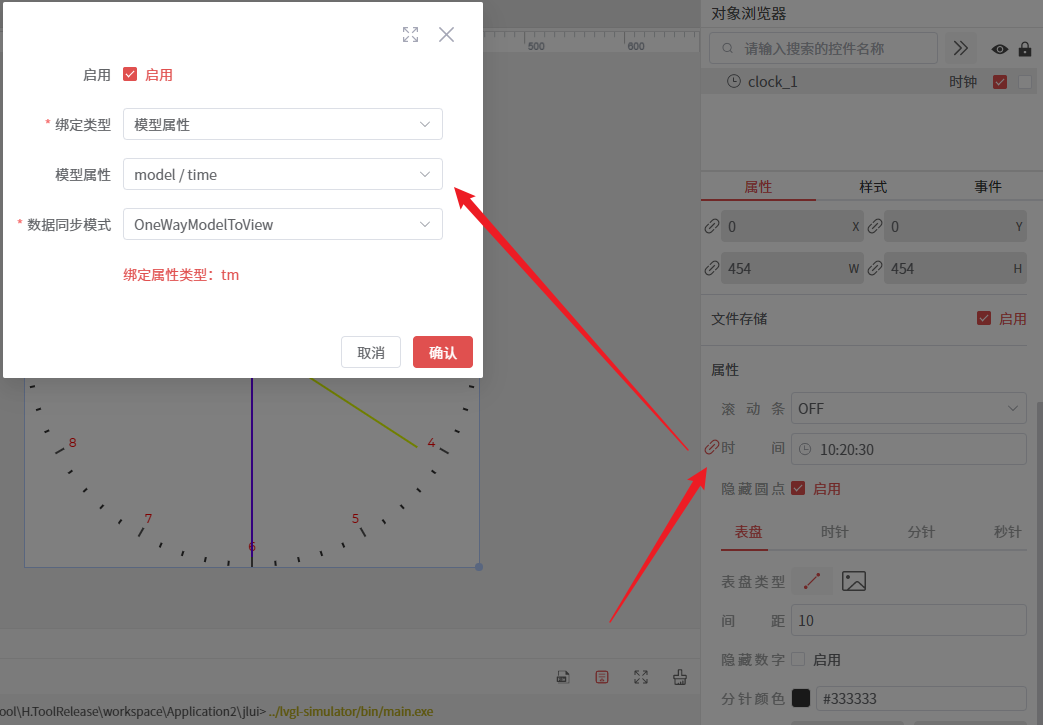

  • 创建一个时钟控件，将时钟控件的时间绑定到消息time上。
  • 在custom中实现消息动作函数。
void gui_model_msg_time_cb(gui_msg_action_t access, gui_msg_data_t * data)
{
    time_t now = time(NULL);
    struct tm *t = localtime(&now);
    if (data == NULL) {
      data = &guider_msg_data;
    }
    memcpy(&data->value_time, t, sizeof(struct tm));
}

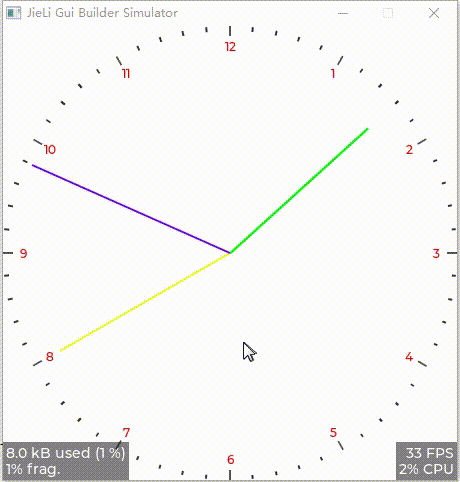

  • 编译仿真后，可以看到时钟控件的时间会每秒更新一次。

实现图片绑定更新

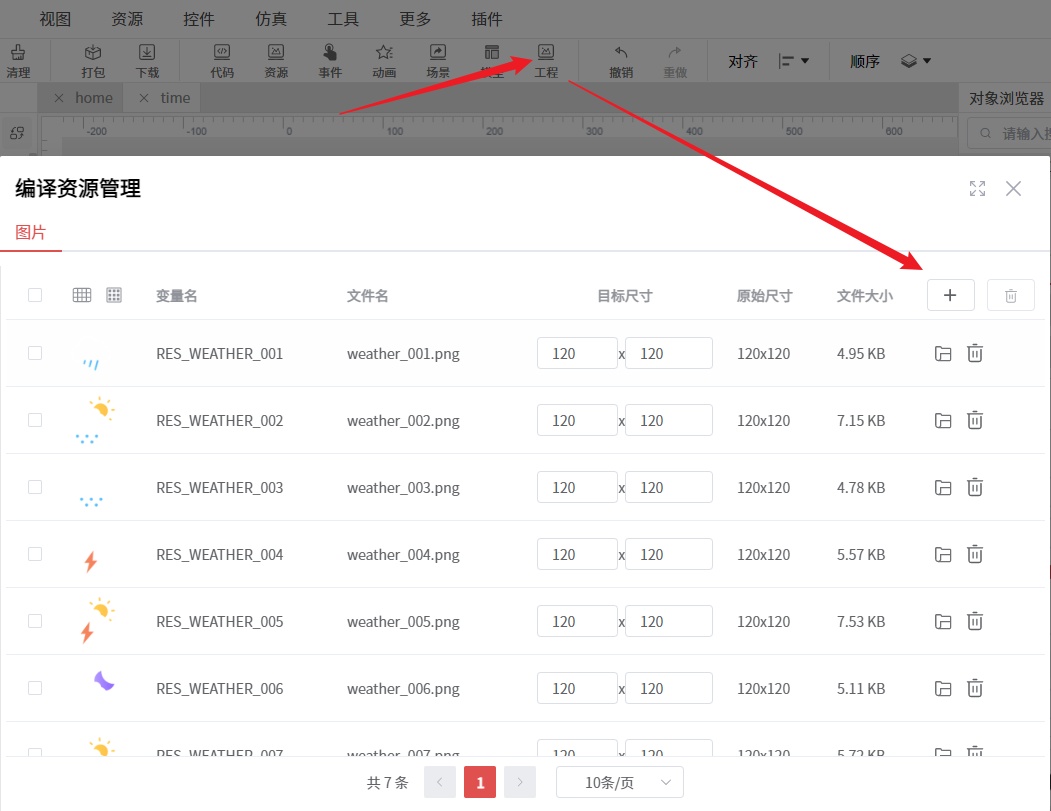

  • 在编译资源管理中，添加需要的图片资源。

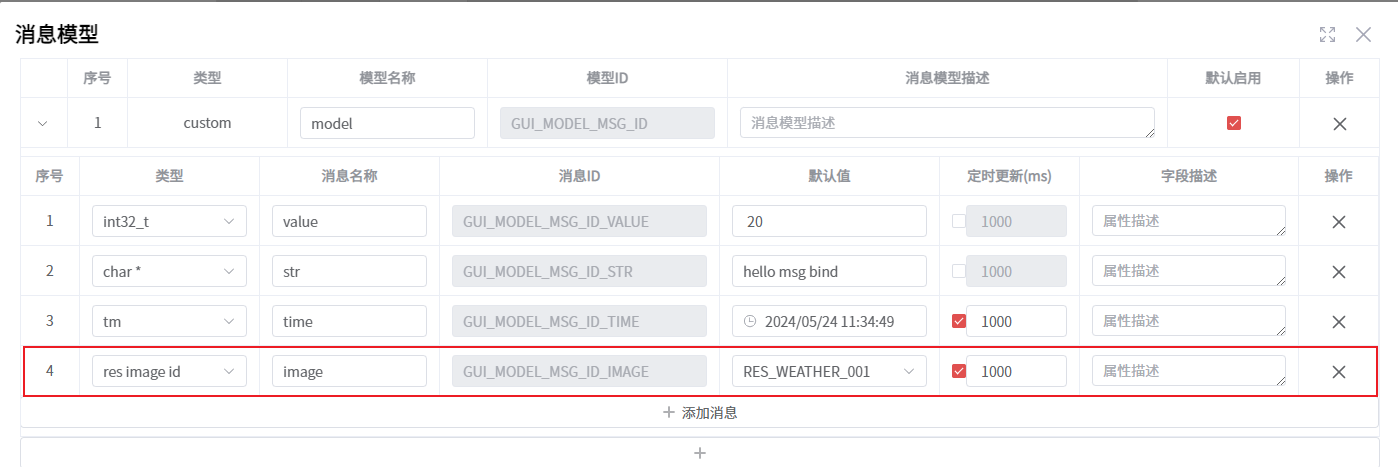

  • 创建一个消息，类型为res image id，名字为image，启用定时更新，每秒更新一次。

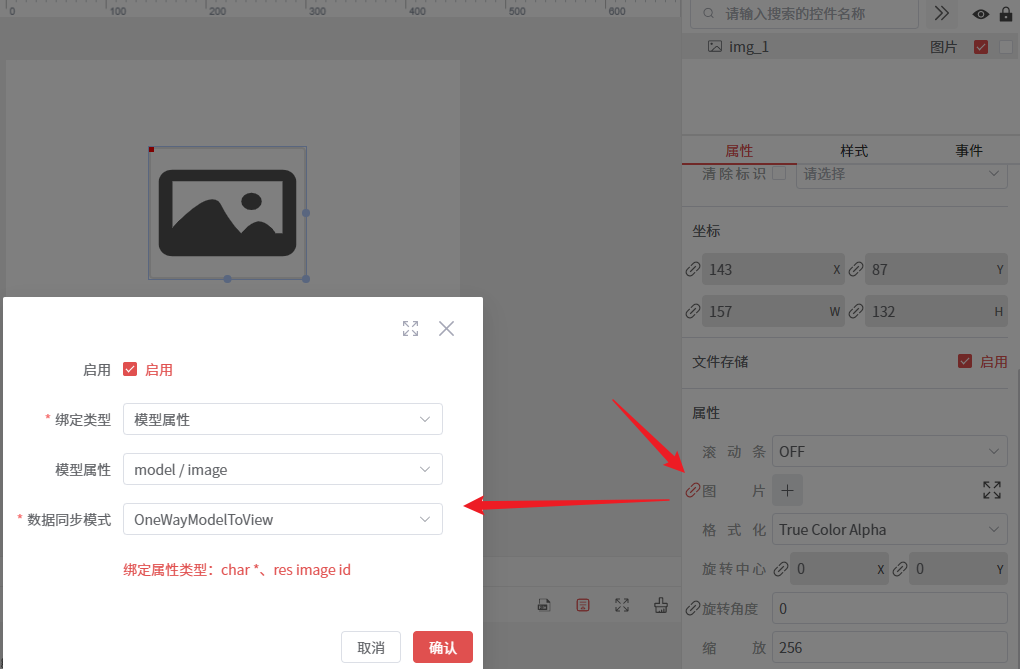

  • 创建一个图片控件，将图片控件的图片绑定到消息image上。
  • 在实际项目中，可能需要一个天气预报的图片，每隔一段时间更新一次，这里模拟一个图片更新的例子。

// 这里是刚才编译资源管理中添加的图片资源，已经在gui_res/res_common.h中定义了
// typedef enum {
// 	RES_WEATHER_001 = 0xD0000000,
// 	RES_WEATHER_002 = 0xD0000001,
// 	RES_WEATHER_003 = 0xD0000002,
// 	RES_WEATHER_004 = 0xD0000003,
// 	RES_WEATHER_005 = 0xD0000004,
// 	RES_WEATHER_006 = 0xD0000005,
// 	RES_WEATHER_007 = 0xD0000006,
// } RES_ID;

int get_weather_image_id()
{
    static int index = 0;
    index++;
    if (index > 6) {
        index = 0;
    }
    return RES_WEATHER_001 + index;
}
void gui_model_msg_image_cb(gui_msg_action_t access, gui_msg_data_t * data)
{
    static int index = 0;
    if (data == NULL) {
        data = &guider_msg_data;
    }
    if (access == GUI_MSG_ACCESS_GET) {
        data->value_int = get_weather_image_id();
    }
}

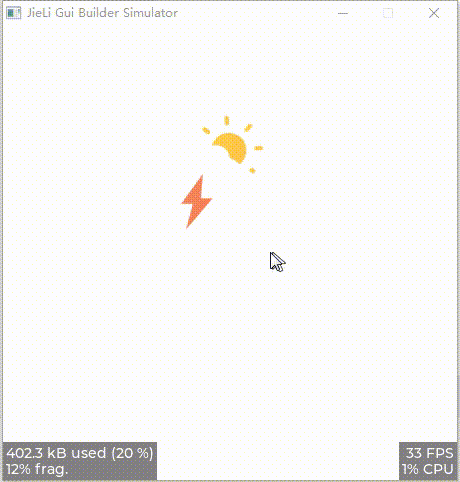

  • 编译仿真后，可以看到图片控件的图片会每秒更新一次。

实现控件状态绑定更新

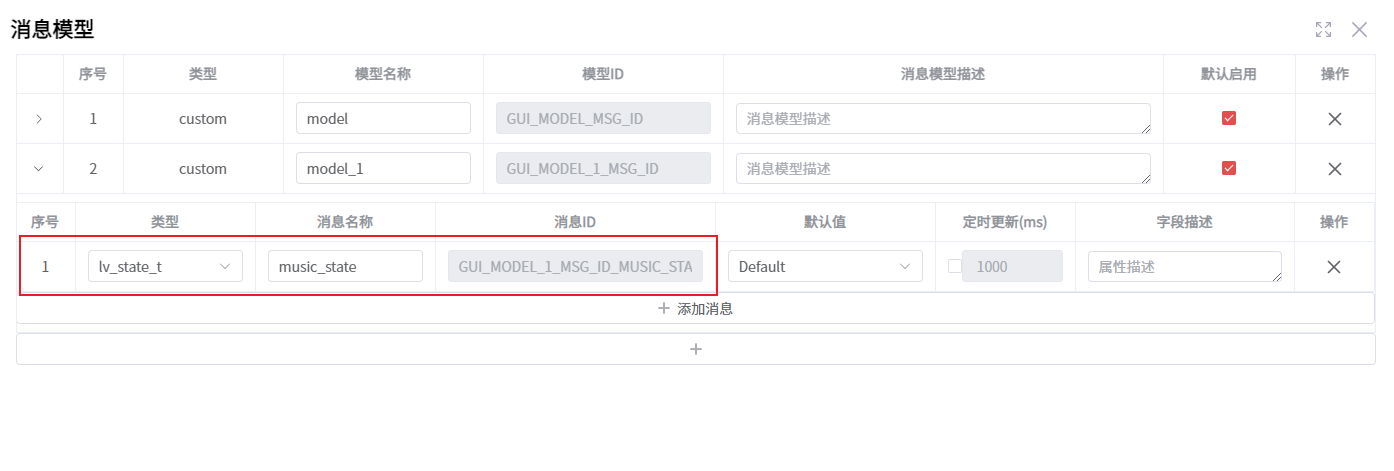

  • 添加一个消息，类型为lv_state_t，名字为music_state

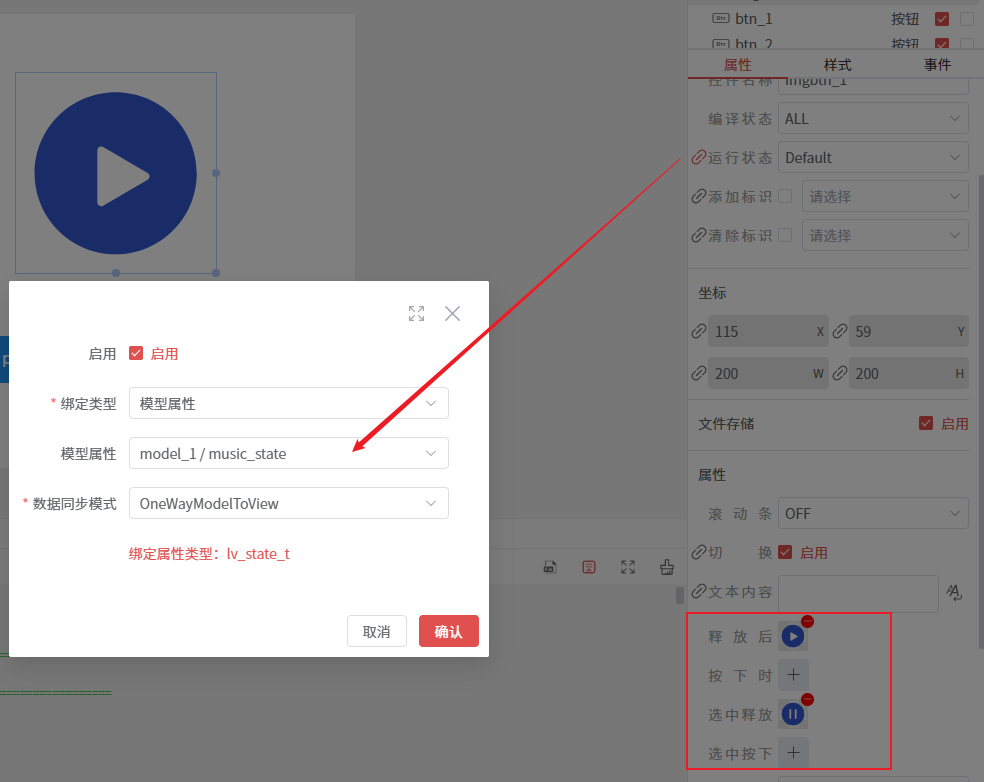

  • 添加一个图片按钮控件，将图片按钮控件的状态绑定到消息music_state上，同时设置图片按钮释放后和选中释放的图片。

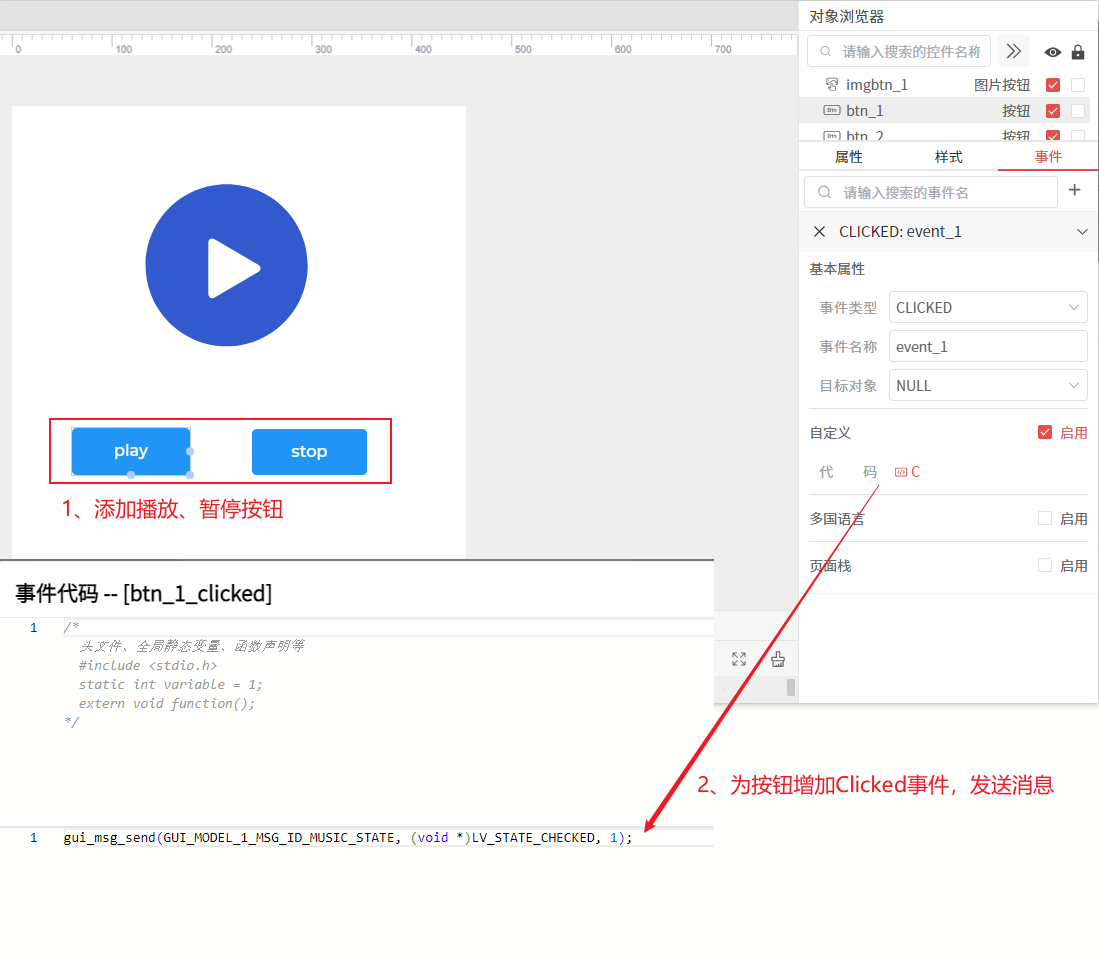

  • 增加两个按钮，一个用于播放，一个用于暂停，为两个按钮添加Clicked事件，在自定义代码上实现发送消息的逻辑。

播放按钮：

gui_msg_send(GUI_MODEL_1_MSG_ID_MUSIC_STATE, (void *)LV_STATE_CHECKED, 1);

暂停按钮：

gui_msg_send(GUI_MODEL_1_MSG_ID_MUSIC_STATE, (void *)LV_STATE_DEFAULT, 1);

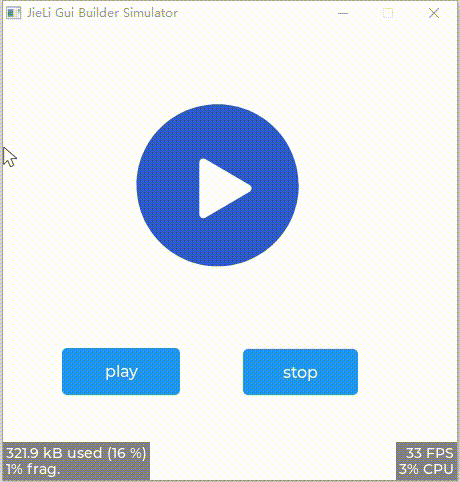

  • 编译仿真后，可以看到图片按钮控件的状态会随着按钮的点击而改变，同时图片也会随着状态的改变而改变。

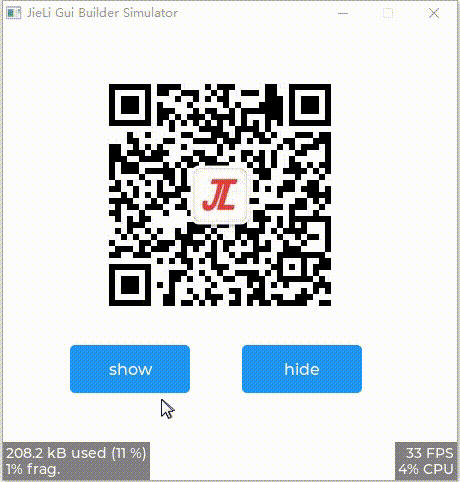

实现控件的隐藏显示

  • 添加两个消息，类型为lv_obj_flag_t，名字为add_flag和clear_flag。

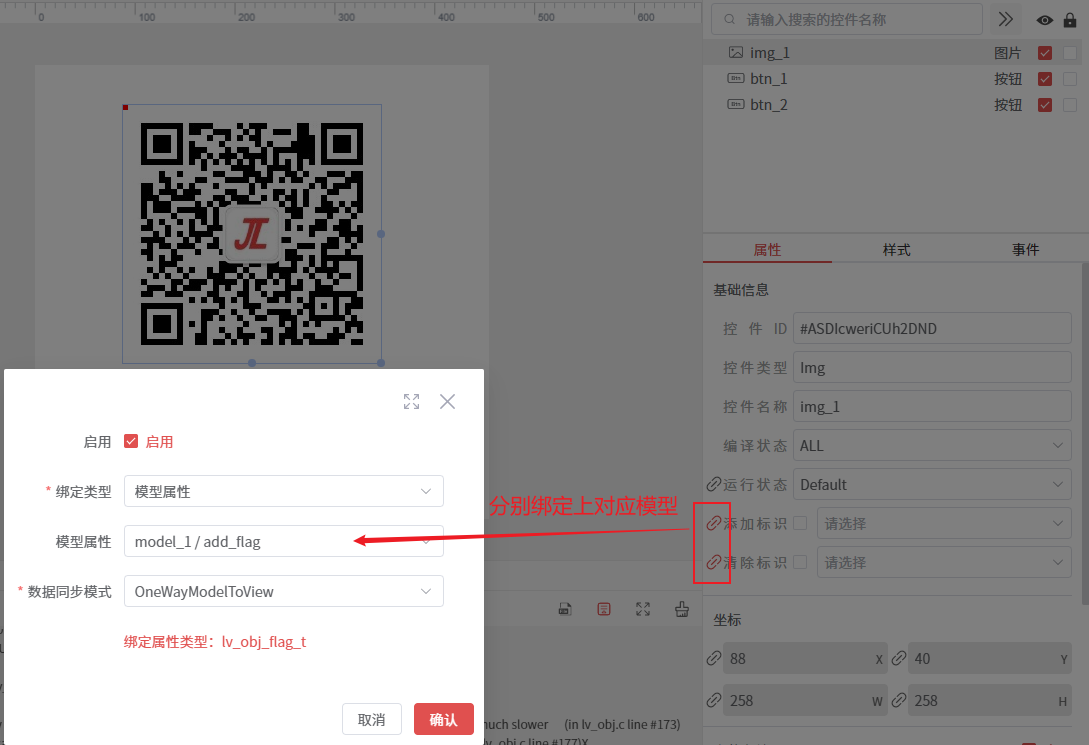

  • 添加一个图片控件，将图片控件的添加标识和清除标识绑定到消息add_flag和clear_flag上。

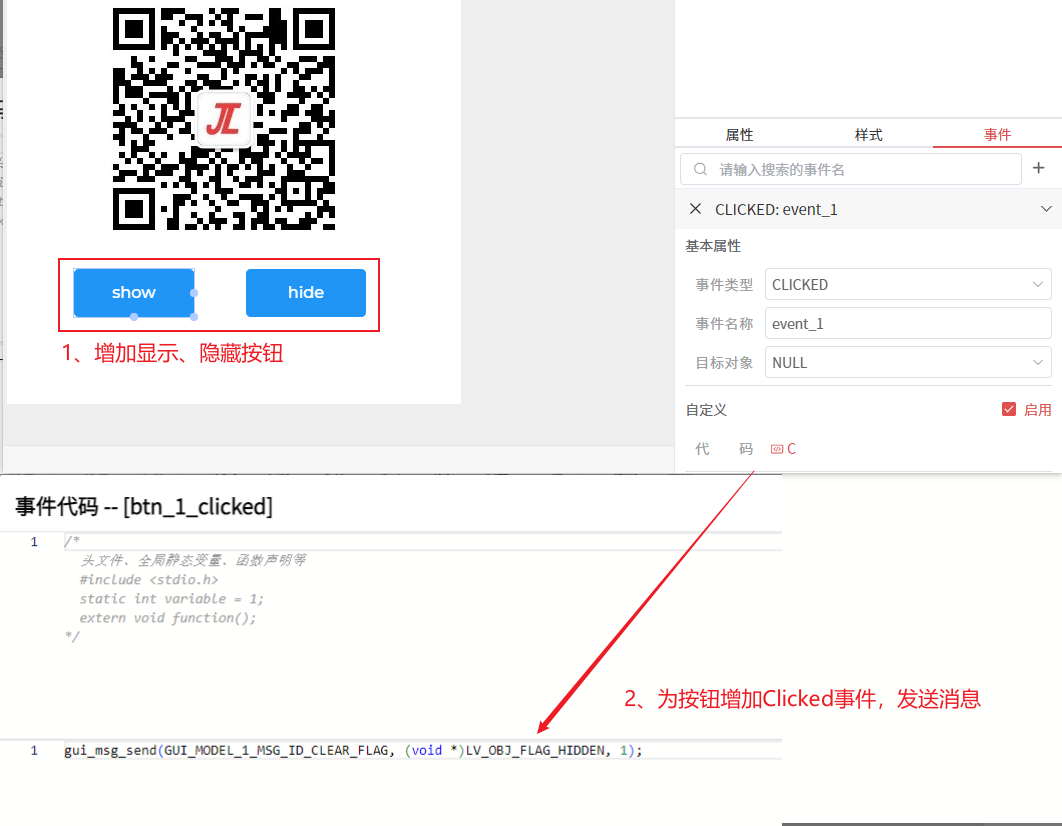

  • 添加两个按钮，一个用于显示，一个用于隐藏，为两个按钮添加Clicked事件，在自定义代码上实现发送消息的逻辑。

显示按钮：

gui_msg_send(GUI_MODEL_1_MSG_ID_CLEAR_FLAG, (void *)LV_OBJ_FLAG_HIDDEN, 1);

隐藏按钮：

gui_msg_send(GUI_MODEL_1_MSG_ID_ADD_FLAG, (void *)LV_OBJ_FLAG_HIDDEN, 1);
  • 编译仿真后，可以看到图片控件的显示状态会随着按钮的点击而改变。

手动更新消息

除了上面的定时更新外，还可以手动更新消息，比如在某个事件发生时，需要更新消息。


void on_button_click()
{
    gui_msg_send(GUI_MODEL_MSG_ID_TIME, NULL, 0);
    gui_msg_send(GUI_MODEL_MSG_ID_WEATHER_STR, "sunny", 0);
}

控件绑定模型顺序

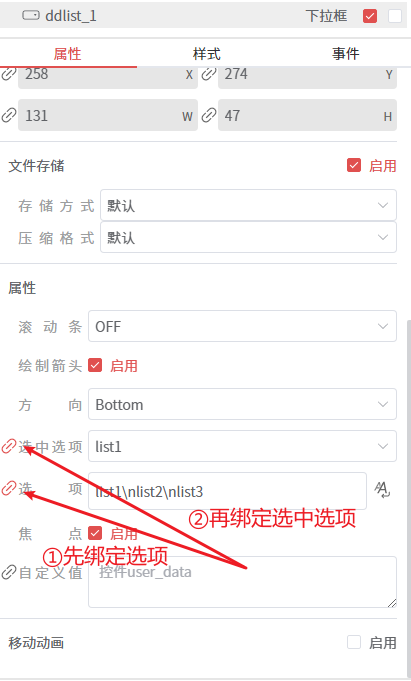

某些情况下，控件模型绑定的代码生成顺序，会影响到控件的正常使用。比如：给 下拉框 控件的 选项 、 选中选项 绑定模型时，如果代码生成顺序是先绑定 选中选项 ，再绑定 选项 ，那么 选中选项 在控件设置 选项 之前就设置了，会导致 选中选项 无法正常工作。

在 2025.04.09 之后的 UI工具 和 代码生成工具 版本中，控件绑定模型顺序为用户给控件绑定模型的先后顺序。

跨模型联动

需要在一个模型值变化时，同步更新另一个模型，实现模型之间的联动更新。

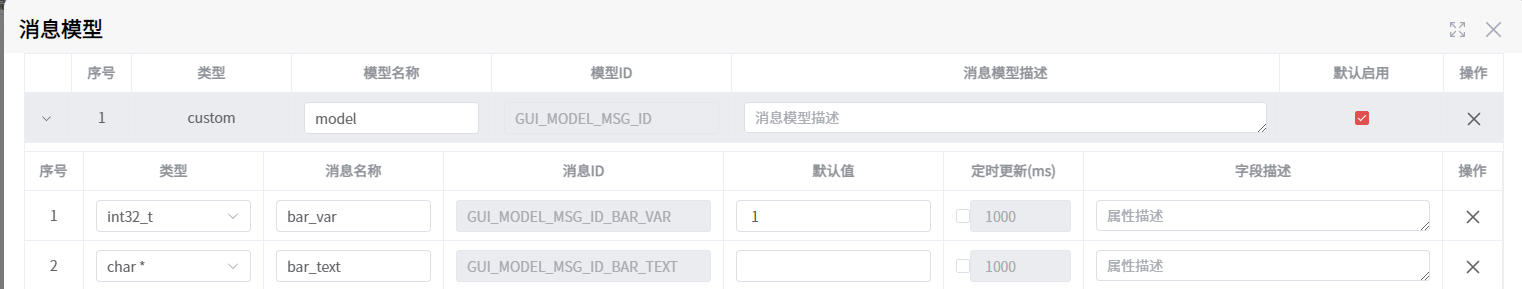

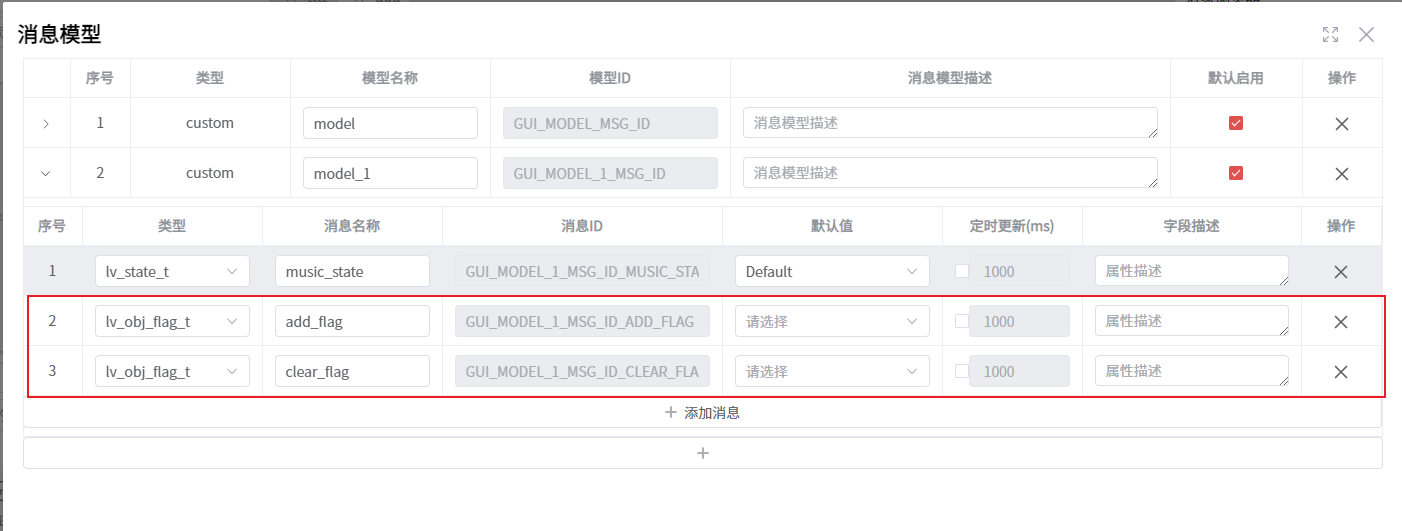

  • 添加两个消息：bar_var（int32_t）和 bar_text（char *）

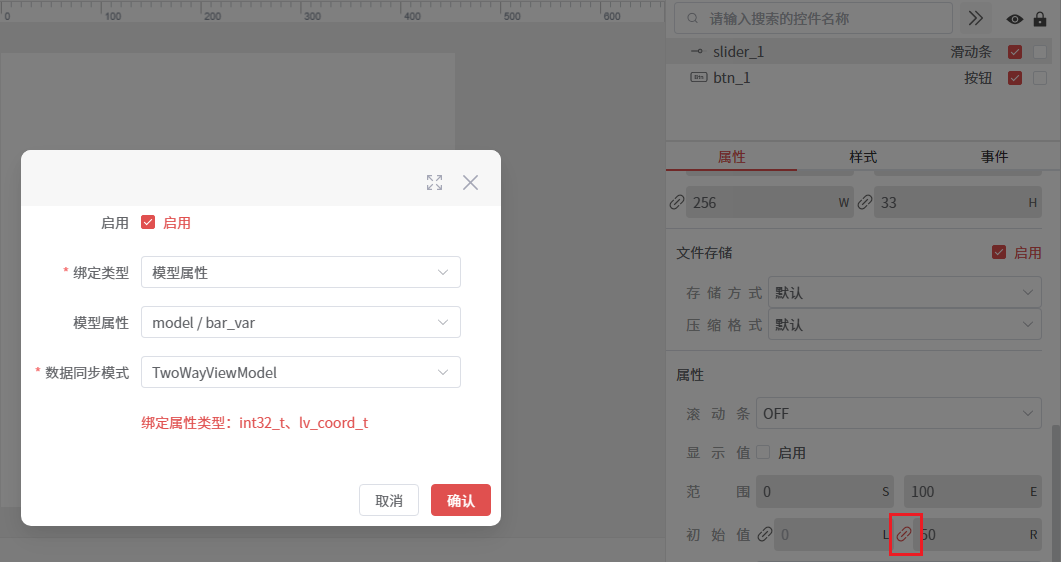

  • 添加一个滑动条控件，将滑动条值绑定到 bar_var。

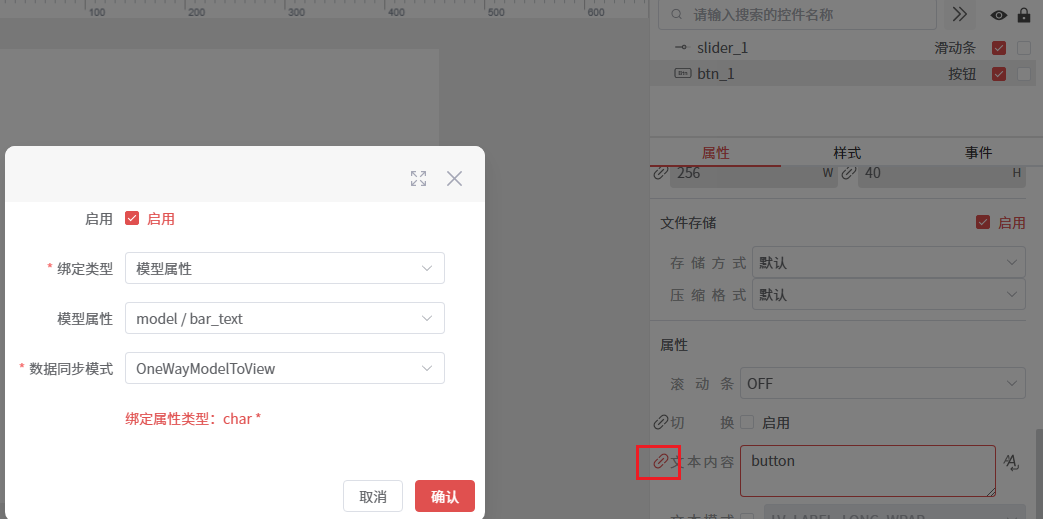

  • 添加一个按钮控件，将按钮文本绑定到 bar_text。
  • 在自定义代码中强定义 gui_model_msg_bar_var_cb：
    • 先更新 bar_var；
    • 再拼接字符串并发送 GUI_MODEL_MSG_ID_BAR_TEXT；
    • 最后恢复 data->value_int，避免嵌套发送影响当前消息分发。
int gui_model_msg_bar_var_cb(gui_msg_action_t access, gui_msg_data_t * data, gui_msg_data_type_t type)
{
    static int32_t bar_var_var = 1;
    _gui_msg_int32_cb(&bar_var_var, access, data);
    if (access == GUI_MSG_ACCESS_SET)
    {
        char str[16];
        int32_t len = (int32_t)snprintf(str, sizeof(str), "bar var: %" PRId32, bar_var_var);
        if (len < 0) {
            return -1;
        }
        gui_msg_send(GUI_MODEL_MSG_ID_BAR_TEXT, str, len + 1);

        // 因为gui_msg_send会改变全局guider_msg_data的值，所以需要将数据恢复，避免之后通知到slider时值异常
        data->value_int = bar_var_var;
    }
    return 0;
}

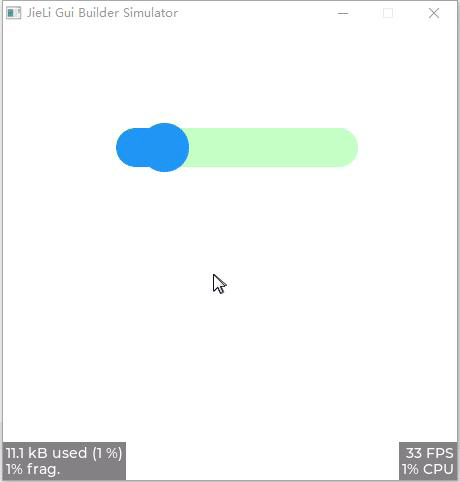

编译仿真后，拖动滑动条会同时更新按钮文本。

控件绑定模型列表、自定义 Set_cb

有些场景下，模型值更新到控件后，还需要针对单个控件做额外处理，比如阈值变色、状态切换、告警提示等。这时可以给控件绑定模型后，再在该绑定项上编写 Set_cb 回调，把业务逻辑写在控件侧。

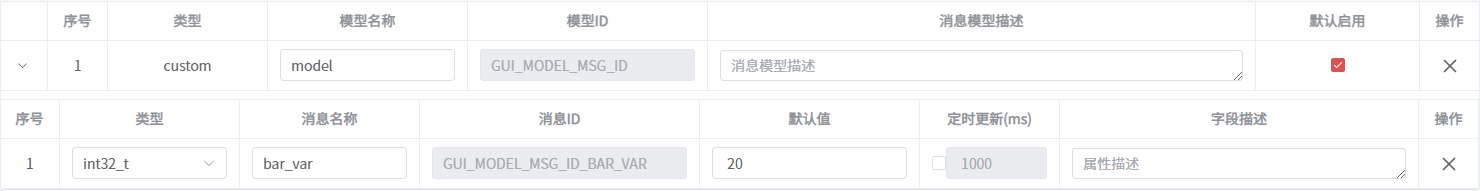

  • 添加一个消息，类型为 int32_t，名字为 bar_var。
  • 添加一个进度条控件，将进度条的 Value 绑定到 bar_var。

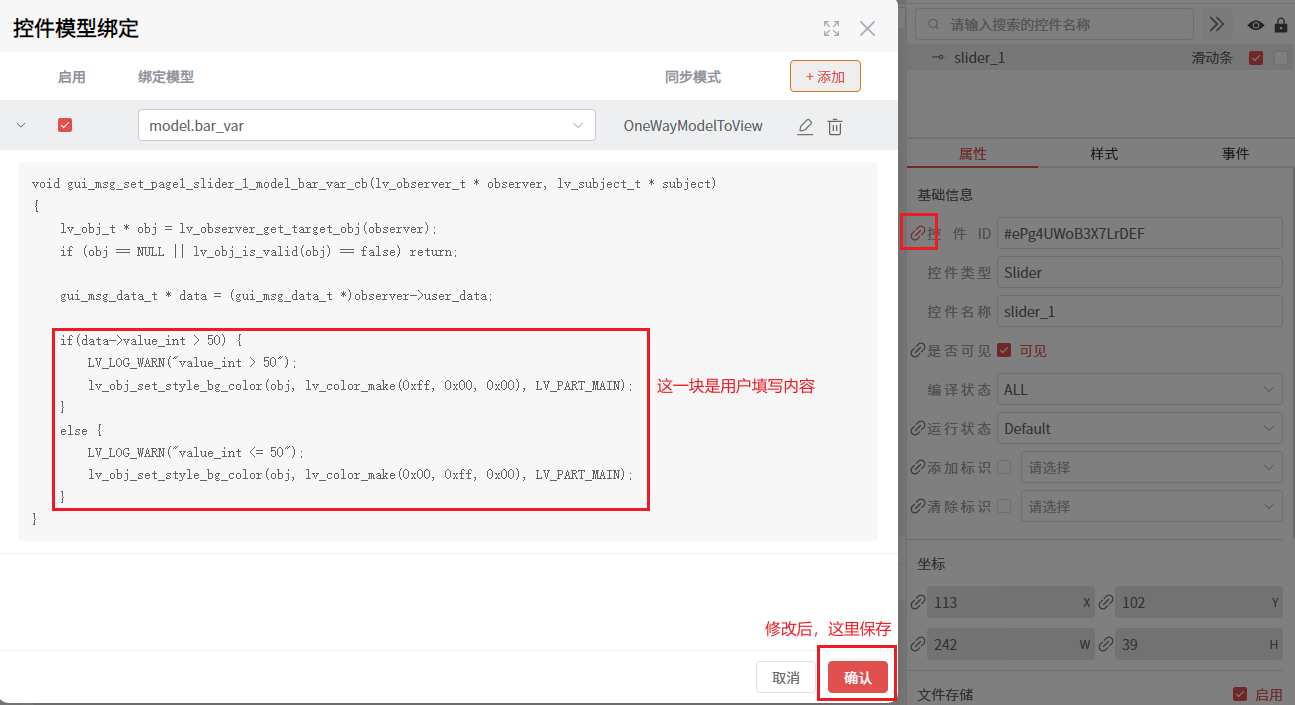

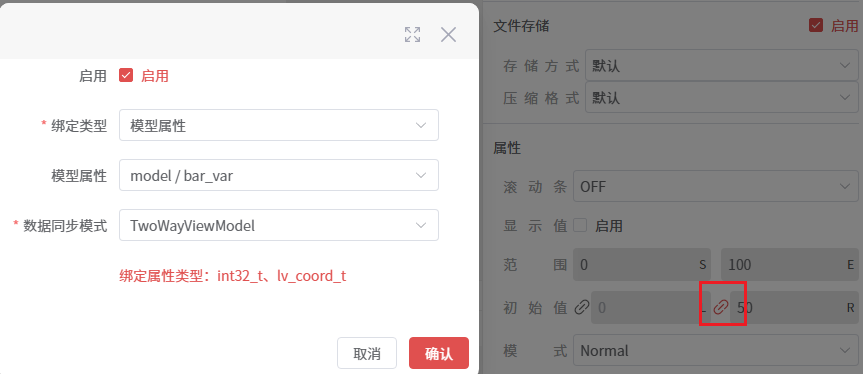

  • 在 控件模型绑定 弹窗中，点击 添加 按钮，添加 bar_var 的绑定，同时编写 Set_cb 回调。
  • 在 Set_cb 回调中获取当前控件对象和模型值，根据自己的需求编写逻辑。下面示例中，当 bar_var 大于 50 时将进度条颜色改为红色，否则改为绿色。
void gui_msg_set_page1_bar_1_model_bar_var_cb(lv_observer_t * observer, lv_subject_t * subject)
{
    lv_obj_t * obj = lv_observer_get_target_obj(observer);
    if (obj == NULL || lv_obj_is_valid(obj) == false) {
        return;
    }

    gui_msg_data_t * data = (gui_msg_data_t *)observer->user_data;

    // 下面的代码是示例代码，用户可以根据自己的需求编写逻辑
    if (data->value_int > 50) {
        lv_obj_set_style_bg_color(obj, lv_color_make(0xff, 0x00, 0x00), LV_PART_MAIN);
    } else {
        lv_obj_set_style_bg_color(obj, lv_color_make(0x00, 0xff, 0x00), LV_PART_MAIN);
    }
}

提示

如果用户需要统一管理、编写 Set_cb，可以在 自定义代码 中强定义 gui_msg_set_page1_bar_1_model_bar_var_cb 函数去，这样就不需要在UI工具上编写具体的回调函数实现了。

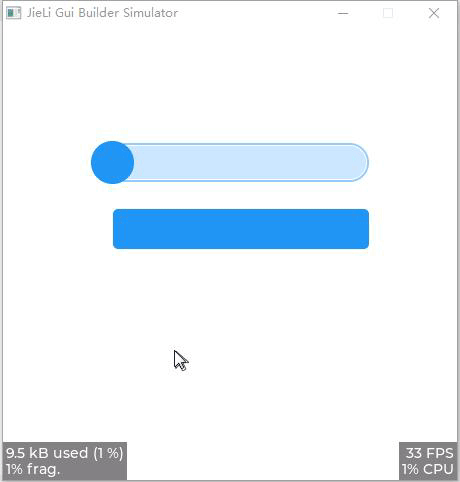

  • 编译仿真后，当 bar_var 的值变化时，会自动进入这个 Set_cb 回调。用户可以在这里实现自己的需求，例如动态改样式、阈值告警、显示隐藏、启动动画等。
