多边形菜单

多边形菜单是一个用于显示多边形布局的菜单。通过改变不同的 形状， 可以实现不同风格的多边形菜单。

本章目录
本章正文

属性

PropertyDescription
Menu菜单项列表
Shape形状，六边形和正方形
Load Screen加载页面，启用后，在菜单项处于 STATUS_ZOOM_4 状态时，点击菜单项会加载到菜单项所关联的页面
Duration加载动画持续时间
Delay加载动画延迟时间
Anim Type加载动画类型
Is Clear加载新屏幕前释放当前屏幕内存, 相当于 lv_obj_clear(obj)
Is Del加载完后删除当前页面, 相当于 lv_obj_del(obj)
Push Satck当前页面是否压入页面栈

样式属性

菜单控件默认会使用 lv_polygonmenu_item_transform_cb 位置变换回调函数处理菜单项的坐标、Zoom 等属性。如果 位置变换 填写了自定义的回调函数名，则使用自定义的位置变换回调函数。

  • 默认位置变换回调函数支持的样式属性
PropertyDescription
Radius球体半径
R Corner球体圆角
Distortion Coeff畸变系数
  • 自定义位置变换回调函数支持的样式属性
PropertyDescription
Nop1自定义属性1
Nop2自定义属性2
Nop3自定义属性3
Nop4自定义属性4

样式

StylePartDescription
Padding LeftMain左内边距
Padding RightMain右内边距
Padding TopMain上内边距
Padding BottomMain下内边距
Padding RowItems行内边距
Padding ColumnItems列内边距

使用

  • 菜单配置

多边形菜单控件默认处于 STATUS_ZOOM_2 状态时，点击菜单项时，会自动放大到 STATUS_ZOOM_4 状态。所以在配置菜单项时，不能像是其他菜单控件那样，通过配置菜单项的事件，来实现点击菜单项时，执行加载页面。

如果需要实现点击菜单项来加载页面，可以通过配置菜单项的 关联页面 来为菜单项绑定页面，在控件属性启用 加载页面 选项，这样点击菜单项时，会自动加载页面。

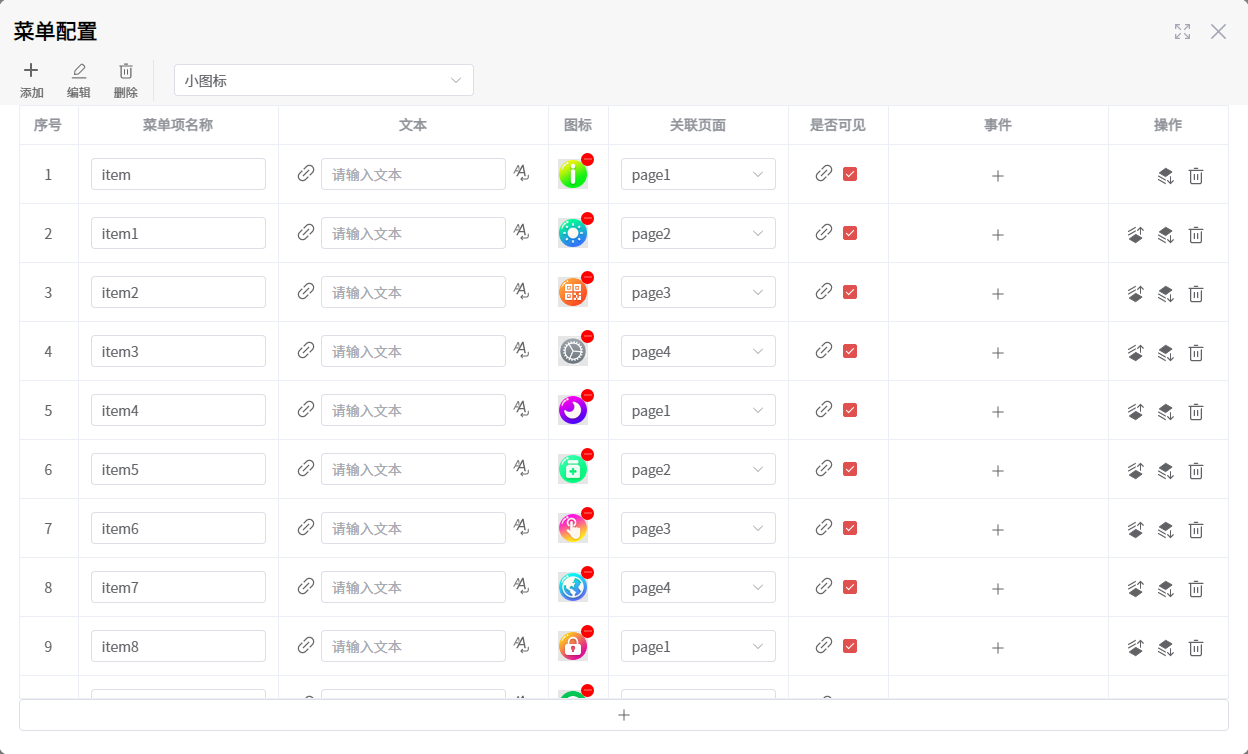

在下面的菜单配置中，为菜单项都配置了 关联页面。

六边形

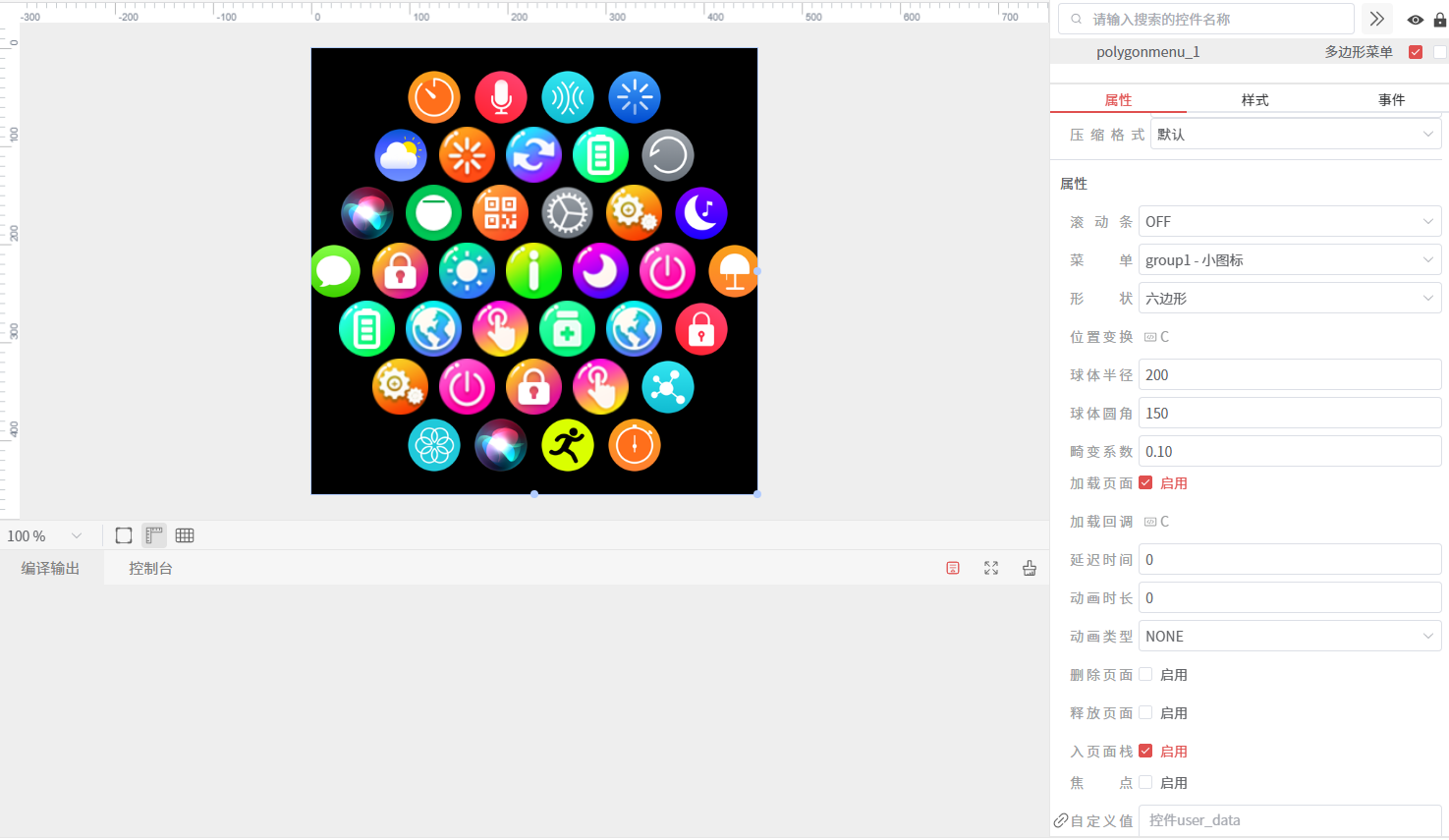

  • 控件属性

启用 加载页面 选项后，注意需启用 入页面栈 选项，这样在其他页面点击按钮后，可以返回到菜单页面。

  • 关联页面配置

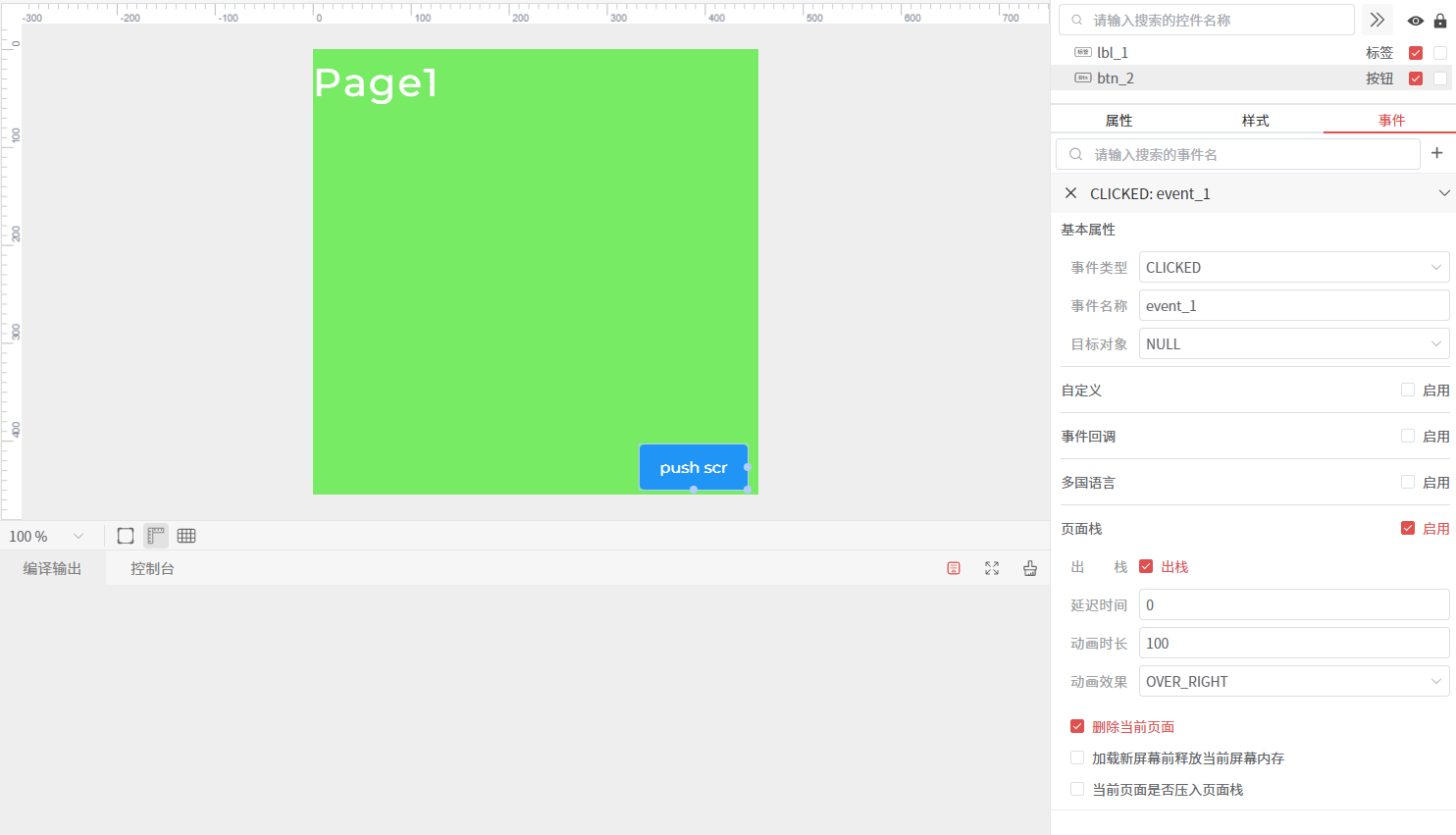

分别创建了 page1、page2、page3 、page4 四个页面，然后在其页面加了按钮，用于点击后 页面出栈 返回菜单页面。

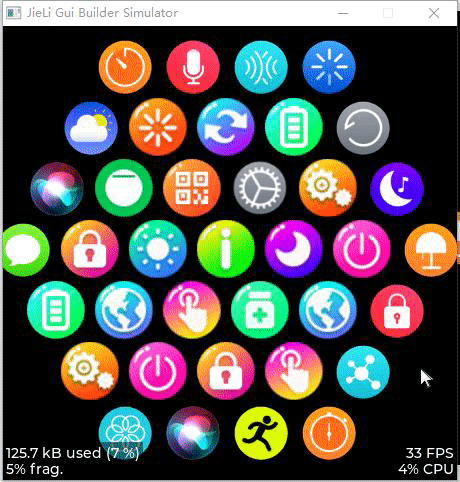

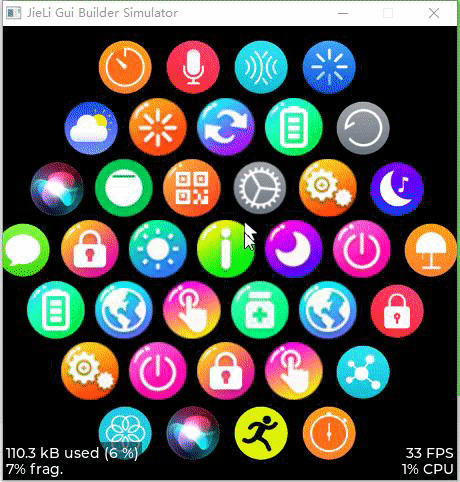

  • 仿真

编码器滚动加载页面

为了实现编码器滚动，能控制缩放菜单项，当放大到最大状态，能够自动切换到菜单项所关联的页面，为此需要在 custom 目录下实现这个功能。

增加 indev_encode.h 和 indev_encode.c 文件，目的是能接收编码器事件，并处理编码器事件。

  • indev_encode.h
#ifndef INDEV_ENCODE_H
#define INDEV_ENCODE_H

#ifdef __cplusplus
extern "C" {
#endif

#include "lvgl.h"

typedef void (*indev_encode_roll_cb_t)(bool up);

void indev_encode_init();

void indev_encode_set_roll_cb(indev_encode_roll_cb_t cb);

#ifdef __cplusplus
}
#endif // __cplusplus

#endif
  • indev_encode.c
#include "indev_encode.h"
#include "lv_drivers/sdl/sdl.h"
#include "gui_guider.h"

static lv_indev_drv_t indev_encode_drv;
static lv_indev_t * indev;

static indev_encode_roll_cb_t roll_cb;

static void indev_read_timer_cb(lv_timer_t * timer);
static void indev_proc(lv_indev_t * i, lv_indev_data_t * data);
static void indev_proc_reset_query_handler(lv_indev_t * indev);

void indev_encode_init()
{
    lv_indev_drv_init(&indev_encode_drv);
    indev_encode_drv.type = LV_INDEV_TYPE_ENCODER;
#ifdef USE_GUIBUILDER_SIMULATOR
    indev_encode_drv.read_cb = sdl_mousewheel_read;
#else
    indev_encode_drv.read_cb = sdl_mousewheel_read; // TODO: 需要修改为设备自定义的拨盘读取函数
#endif
    indev = lv_indev_drv_register(&indev_encode_drv);
    if(indev->driver->read_timer) {
        lv_timer_del(indev->driver->read_timer);
    }
    indev->driver->read_timer = lv_timer_create(indev_read_timer_cb, LV_INDEV_DEF_READ_PERIOD, indev);
}

void indev_encode_set_roll_cb(indev_encode_roll_cb_t cb)
{
    roll_cb = cb;
}

static void indev_read_timer_cb(lv_timer_t * timer)
{
    lv_indev_data_t data;
    if(indev->driver->disp == NULL)
        return;

    indev_proc_reset_query_handler(indev);
    if(indev->proc.disabled)
        return;

    /*Read the data*/
    _lv_indev_read(indev, &data);

    /*The active object might be deleted even in the read function*/
    indev_proc_reset_query_handler(indev);

    indev->proc.state = data.state;

    /*Save the last activity time*/
    if(indev->proc.state == LV_INDEV_STATE_PRESSED) {
        indev->driver->disp->last_activity_time = lv_tick_get();
    }

    indev_proc(indev, &data);
}

static void indev_proc(lv_indev_t * i, lv_indev_data_t * data)
{
    if(data->state == LV_INDEV_STATE_PRESSED && i->proc.wait_until_release) return;

    if(i->proc.wait_until_release) {
        i->proc.wait_until_release      = 0;
        i->proc.pr_timestamp            = 0;
        i->proc.long_pr_sent            = 0;
        i->proc.types.keypad.last_state = LV_INDEV_STATE_RELEASED; /*To skip the processing of release*/
    }

    /*Save the last keys before anything else.
      *They need to be already saved if the function returns for any reason*/
    lv_indev_state_t last_state     = i->proc.types.keypad.last_state;
    i->proc.types.keypad.last_state = data->state;
    i->proc.types.keypad.last_key   = data->key;

    if(data->state == LV_INDEV_STATE_RELEASED && last_state == LV_INDEV_STATE_PRESSED) {
        return;
    }

    if(data->enc_diff != 0) {
        // -1 ：往上拨  1 ：往下拨
        bool up = data->enc_diff < 0;
        if(roll_cb) {
            roll_cb(up);
        }
    }
}

/**
 * Process a new point from LV_INDEV_TYPE_BUTTON input device
 * @param i pointer to an input device
 * @param data pointer to the data read from the input device
 * Reset input device if a reset query has been sent to it
 * @param indev pointer to an input device
 */
static void indev_proc_reset_query_handler(lv_indev_t * indev)
{
    if(indev->proc.reset_query) {
        indev->proc.types.pointer.act_obj = NULL;
        indev->proc.types.pointer.last_obj = NULL;
        indev->proc.types.pointer.scroll_obj = NULL;
        indev->proc.long_pr_sent = 0;
        indev->proc.pr_timestamp = 0;
        indev->proc.longpr_rep_timestamp = 0;
        indev->proc.types.pointer.scroll_sum.x = 0;
        indev->proc.types.pointer.scroll_sum.y = 0;
        indev->proc.types.pointer.scroll_dir = LV_DIR_NONE;
        indev->proc.types.pointer.scroll_throw_vect.x = 0;
        indev->proc.types.pointer.scroll_throw_vect.y = 0;
        indev->proc.types.pointer.gesture_sum.x = 0;
        indev->proc.types.pointer.gesture_sum.y = 0;
        indev->proc.reset_query = 0;
    }
}

/**
 * Checks if the reset_query flag has been set. If so, perform necessary global indev cleanup actions
 * @param proc pointer to an input device 'proc'
 * @return true if indev query should be immediately truncated.
 */
static bool indev_reset_check(_lv_indev_proc_t * proc)
{
    // if(proc->reset_query) {
    //     indev_obj_act = NULL;
    // }

    return proc->reset_query ? true : false;
}

在 custom.c 文件中，初始化编码器，并实现 indev_encode_set_roll_cb 函数。

// 编码器滚动回调函数，识别到是多边形菜单所在页面时，根据编码器滚动方向，放大或缩小多边形菜单
static void indev_encode_roll_cb(bool up)
{
    gui_scr_t * act_scr = gui_scr_get_act();
    // 注意将 GUI_SCREEN_POLYGONMENU 替换为实际的多边形菜单所在页面
    if(act_scr->id == GUI_SCREEN_POLYGONMENU) {
        lv_ui_polygonmenu * ui_polygonmenu = (lv_ui_polygonmenu *)ui_get_scr_ptr(&guider_ui, GUI_SCREEN_POLYGONMENU);
        if(up) {
            lv_polygonmenu_zoom_in(ui_polygonmenu->polygonmenu_polygonmenu_1);
        }
        else {
            lv_polygonmenu_zoom_out(ui_polygonmenu->polygonmenu_polygonmenu_1);
        }
    }
}

void custom_init(lv_ui * ui)
{
    indev_encode_init();
    indev_encode_set_roll_cb(indev_encode_roll_cb);
}
