列表菜单

列表菜单是一个用于显示列表的菜单。通过改变不同的 菜单样式， 可以实现不同风格的列表菜单，也支持用户自定义菜单样式。

本章目录
本章正文

属性

PropertyDescription
Menu菜单项列表
Menu Style菜单样式，支持 列表 圆弧 齿轮 和 自定义
Menu Image Zoom菜单项图片缩放比例
Is Snap是否吸附，启用后，滑动菜单松开后，会自动将临近center_y的菜单项吸附到center_y
Top Margin顶部边距，菜单项列表拉到顶部时，菜单项距离顶部的距离
Bottom Margin底部边距，菜单项列表拉到底部时，菜单项距离底部的距离
Friction Factor摩擦系数，控制滑动后的减速速率
Snap Factor吸附系数，控制菜单项吸附到中心位置的速度和强度
Elastic Factor弹性系数，控制滚动到边界时的弹性回弹效果
Out Of Bound Factor溢出系数，控制菜单滑动超出有效范围时的阻尼大小

网格菜单 的 Menu 属性可以选择 在 菜单管理 中配置好的菜单项列表。具体使用参见菜单

样式属性

不同菜单样式，支持的属性不同，具体如下：

  • 列表样式

  • 圆弧样式

PropertyDescription
Radius圆弧半径
  • 齿轮样式
PropertyDescription
Radius圆弧半径
  • 自定义样式
PropertyDescription
Nop1自定义属性1
Nop2自定义属性2
Nop3自定义属性3
Nop4自定义属性4

顶部/底部边距

为了使菜单项显示更美观，可以根据每个菜单项（图片）的高度以及行间距来计算控件的总高度。计算公式如下：

控件高度 = 菜单项高度 × 可见菜单项数量 + 行间距 × (可见菜单项数量 - 1)

//eg：假设需要同时显示 5 个菜单项，每个菜单项的图片尺寸为 80×80，行间距为 10，则控件的高度为
控件高度 = 80 × 5 + 10 × (5 - 1) = 440

如果要让菜单项列表实现 LV_SCROLL_SNAP_CENTER 效果，则需要设置 Head Margin 和 Tail Margin 属性。

Head Margin = 菜单项高度 × 可见菜单项数量 / 2 + 行间距 × 可见菜单项数量 / 2 // 可见菜单项数量为奇数
Tail Margin = 菜单项高度 × 可见菜单项数量 / 2 + 行间距 × 可见菜单项数量 / 2 // 可见菜单项数量为奇数

//eg
Head Margin = 80 × 5 / 2 + 10 × 5 / 2 = 180
Tail Margin = 80 × 5 / 2 + 10 × 5 / 2 = 180

样式

StylePartDescription
Padding LeftMain左内边距
Padding RightMain右内边距
Padding TopMain上内边距
Padding BottomMain下内边距
Padding RowMain行内边距
Padding ColumnItems列内边距

使用

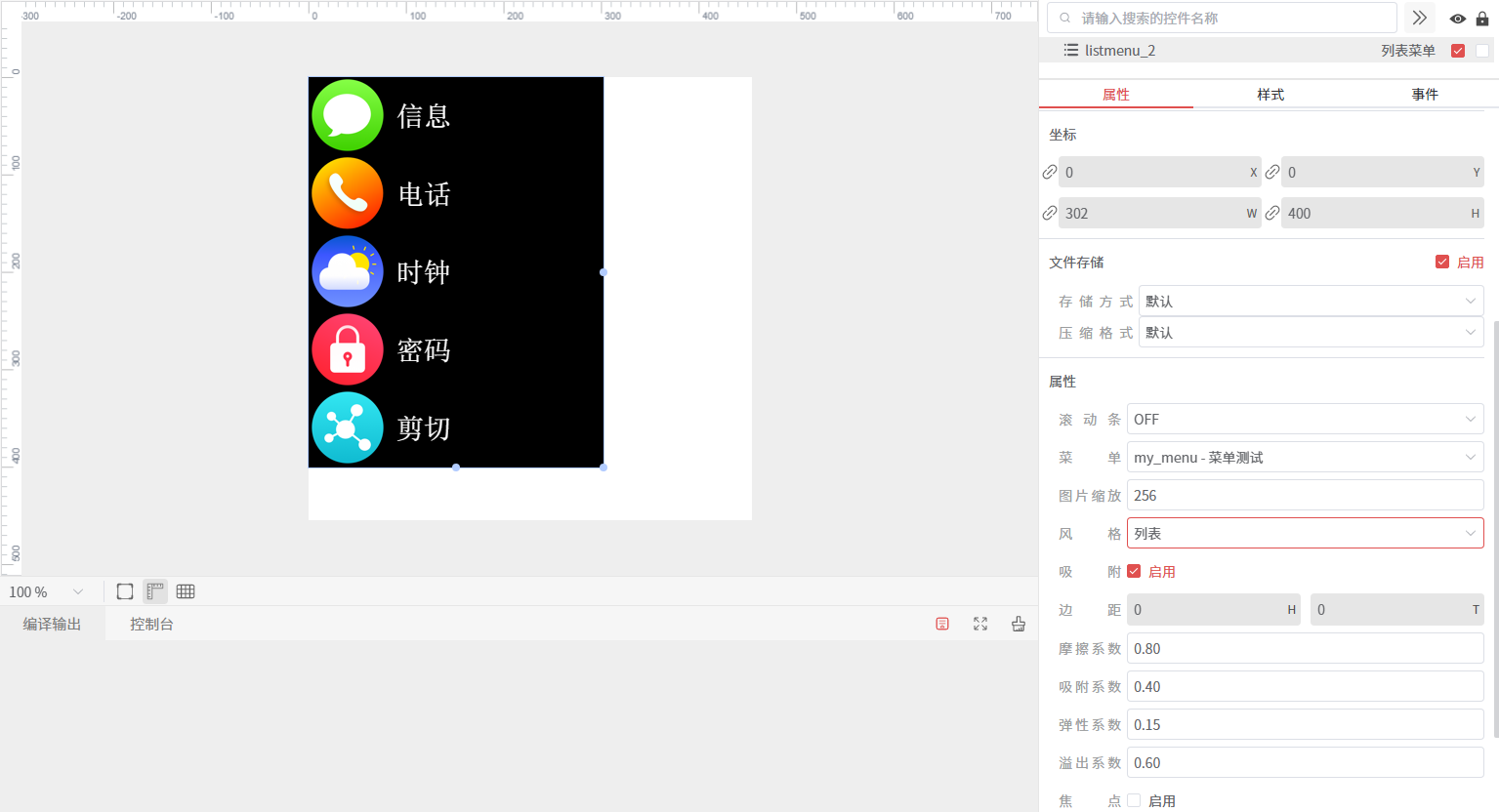

  • 菜单配置

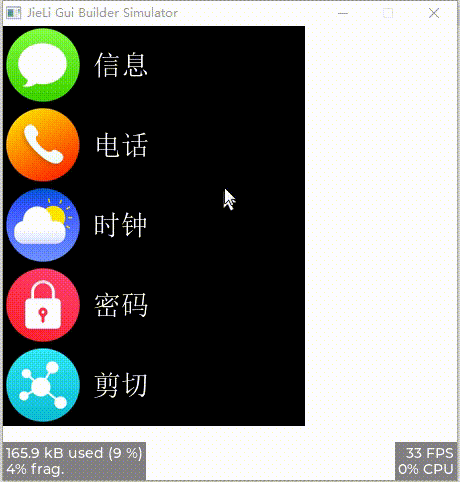

列表

  • 控件属性
  • 仿真

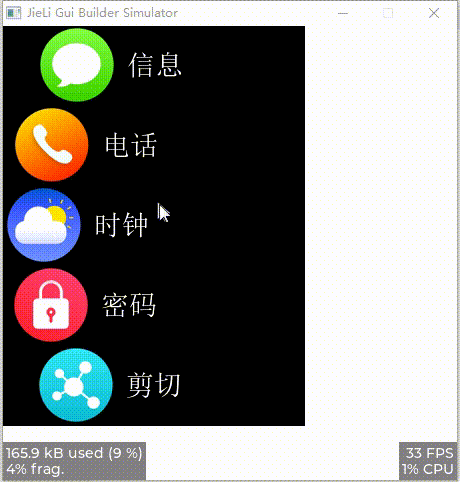

圆弧

  • 控件属性

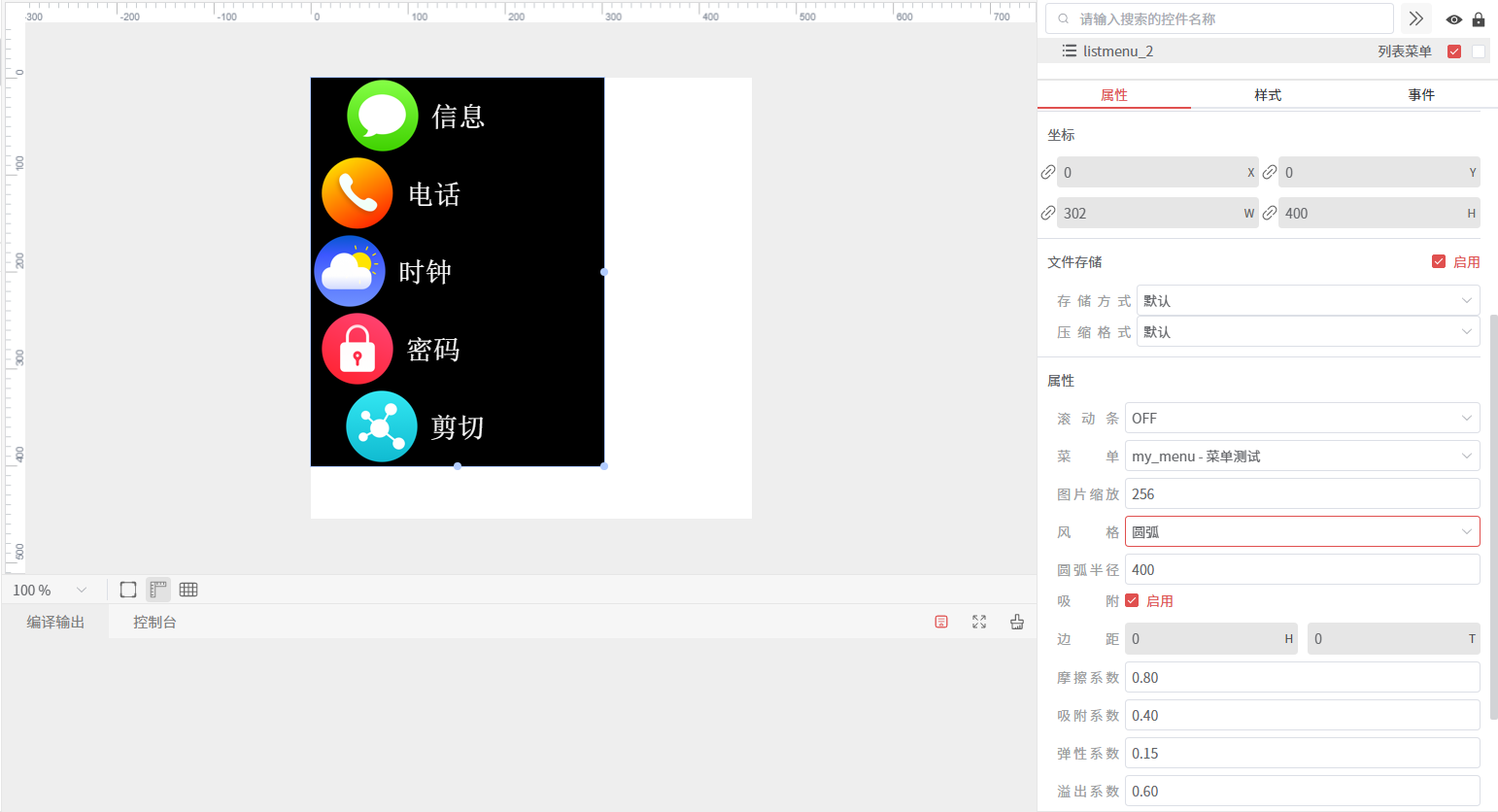

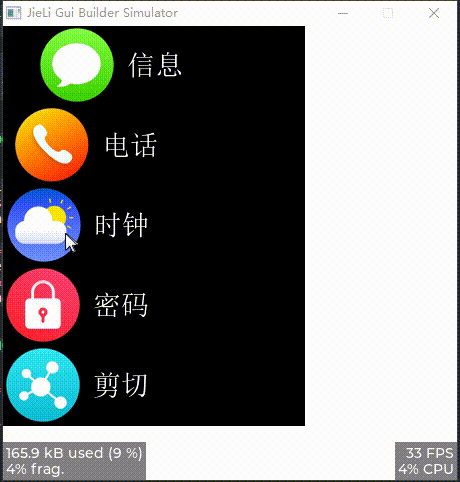

  • 仿真

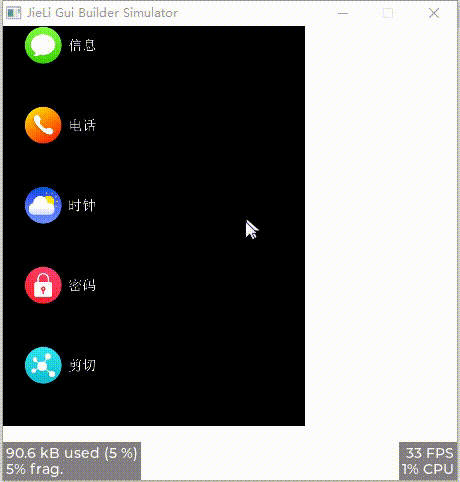

齿轮

  • 控件属性

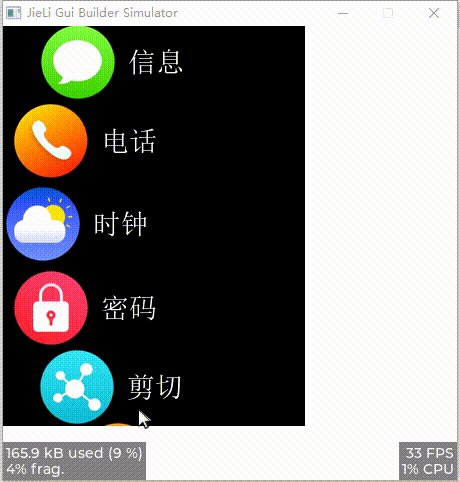

  • 仿真

自定义

在 自定义 样式中，设计阶段会以 列表 样式显示。

  • 控件属性

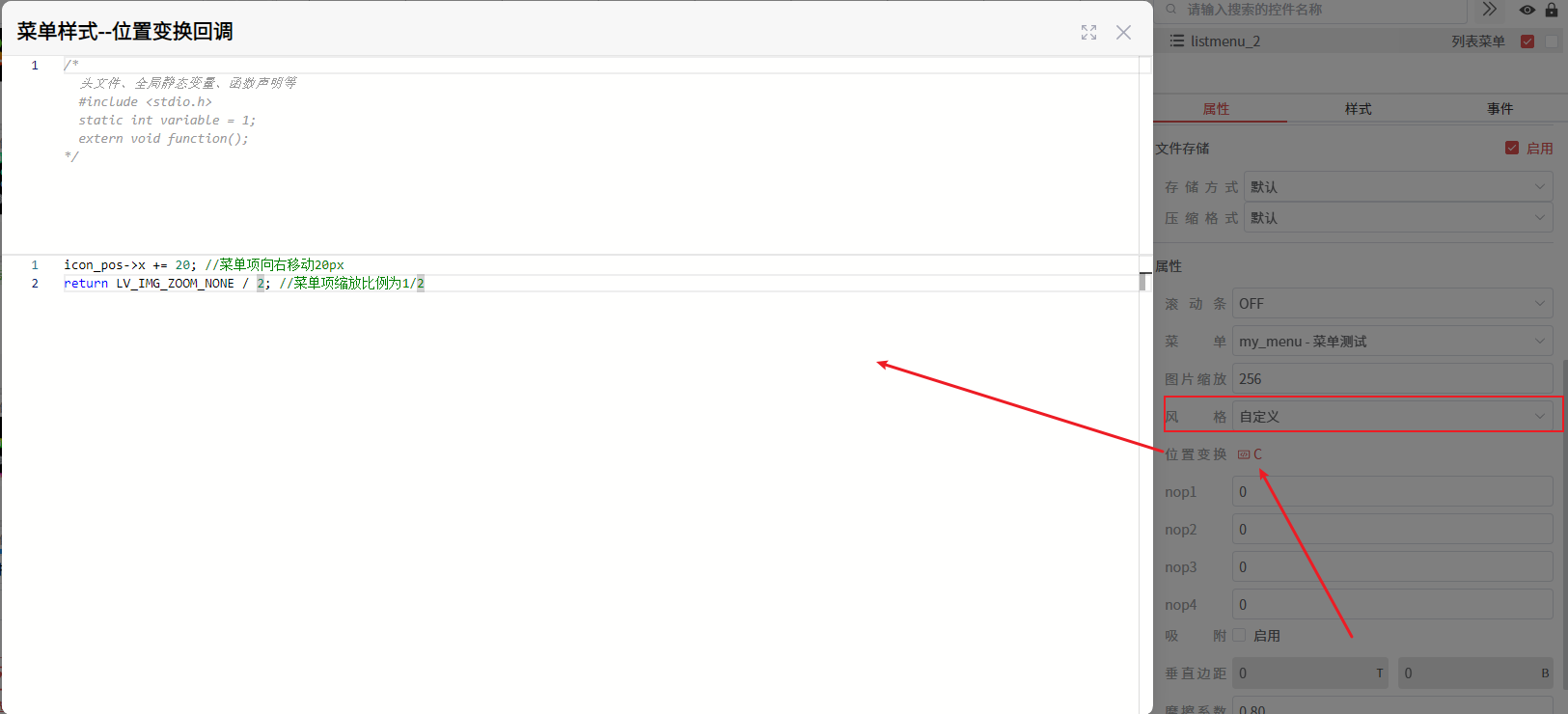

点击 位置变换 按钮，可以编写 位置变换 回调函数的实现。

  • 回调实现
int16_t transform_cb(lv_point_t * icon_pos, const lv_obj_t * menu, const lv_obj_t * btn)
{
    icon_pos->x += 20; //菜单项向右移动20px
    return LV_IMG_ZOOM_NONE / 2; //菜单项缩放比例为1/2
}
  • 仿真
  • 回调参考1
int16_t transform_cb(lv_point_t * icon_pos, const lv_obj_t * menu, const lv_obj_t * btn)
{
    lv_coord_t width = lv_obj_get_width(menu);
    lv_coord_t height = lv_obj_get_height(menu);

    lv_coord_t y_center = icon_pos->y;
    lv_coord_t y_diff = y_center - height / 2;
    lv_coord_t radius = 400;

    if (y_diff > 0) {
        return LV_IMG_ZOOM_NONE;
    }

    y_diff = LV_ABS(y_diff);
    if (y_diff >= radius) {
        icon_pos->x = radius;
    } else {
        uint32_t x_sqr = radius * radius - y_diff * y_diff;
        lv_sqrt_res_t res;
        lv_sqrt(x_sqr, &res, 0x8000);
        icon_pos->x = radius - res.i;
    }

    return LV_IMG_ZOOM_NONE;
}

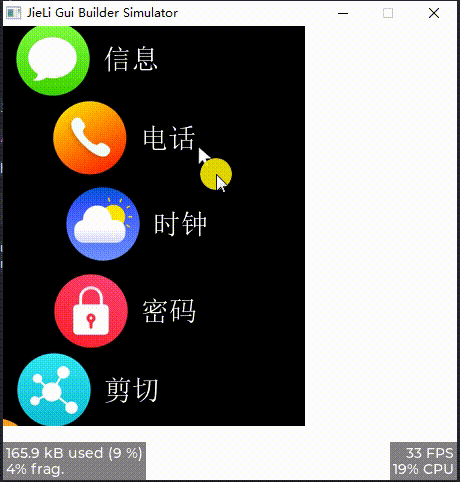

  • 仿真
  • 回调参考2
#include "math.h"

#ifndef M_PI
#define M_PI 3.14159265358
#endif

int16_t transform_cb(lv_point_t * icon_pos, const lv_obj_t * menu, const lv_obj_t * btn)
{
    lv_coord_t height = lv_obj_get_height(menu);

    lv_coord_t y_center = icon_pos->y;
    lv_coord_t y_diff = y_center - height / 2;

    if (LV_ABS(y_diff) > height) {
        return LV_IMG_ZOOM_NONE;
    }

    float radius = 300;
    float sin_value = height / radius / 2.0f;
    float angle_rad = asinf(sin_value);
    float angle = angle_rad * 2.0f * 180.0f / M_PI;

    float angle_diff = (y_diff / (float)height) * angle;

    float angle_sin = sinf(angle_diff * M_PI / 180.0f);
    float angle_cos = cosf(angle_diff * M_PI / 180.0f);

    icon_pos->x = (lv_coord_t)(radius - radius * angle_cos);
    icon_pos->y = (lv_coord_t)(height / 2 + radius * angle_sin);
    icon_pos->x = 60 - icon_pos->x;

    return LV_IMG_ZOOM_NONE;
}
  • 仿真
