1to8产测（PCBA）模块SDK软件使用说明 V1.0

📎 原始文档：https://www.kdocs.cn/l/cbbyGopSxAPZ 1to8产测（PCBA）模块SDK软件使用说明 V1.0
2022.12.12
目录
TOC \o "1-3" \h \u  HYPERLINK \l _Toc31682 一、SDK部分  PAGEREF _Toc31682 \h 1
 HYPERLINK \l _Toc24281 1.1 产测模式配置使能  PAGEREF _Toc24281 \h 1
 HYPERLINK \l _Toc31743 1.2 具体测试项配置  PAGEREF _Toc31743 \h 1
 HYPERLINK \l _Toc31740 1.2.1 gpio测试  PAGEREF _Toc31740 \h 1
 HYPERLINK \l _Toc13736 1.2.2 Gsensor和Hrsensor的校验分为两部分  PAGEREF _Toc13736 \h 2
 HYPERLINK \l _Toc23532 1.2.3 motor test  PAGEREF _Toc23532 \h 3
 HYPERLINK \l _Toc11959 1.2.4 喇叭和麦克风  PAGEREF _Toc11959 \h 3
 HYPERLINK \l _Toc26439 1.3 类型拓展  PAGEREF _Toc26439 \h 4
 HYPERLINK \l _Toc26032 1.4 错误码说明  PAGEREF _Toc26032 \h 5
 HYPERLINK \l _Toc342 二、上位机部分  PAGEREF _Toc342 \h 6
 HYPERLINK \l _Toc31790 2.1 配置ini文件  PAGEREF _Toc31790 \h 6
 HYPERLINK \l _Toc11000 2.2 按正常流程部署1to8工具  PAGEREF _Toc11000 \h 7
 HYPERLINK \l _Toc26265 三、使用流程  PAGEREF _Toc26265 \h 7


一、SDK部分

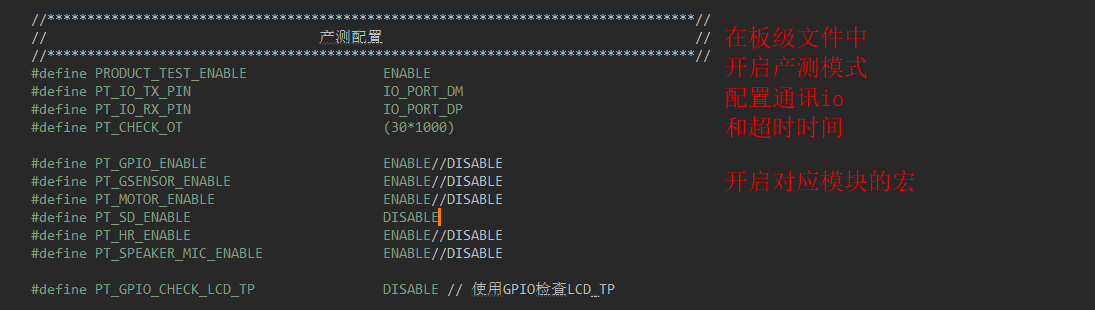

1.1 产测模式配置使能

1.2 具体测试项配置

1.2.1 gpio测试

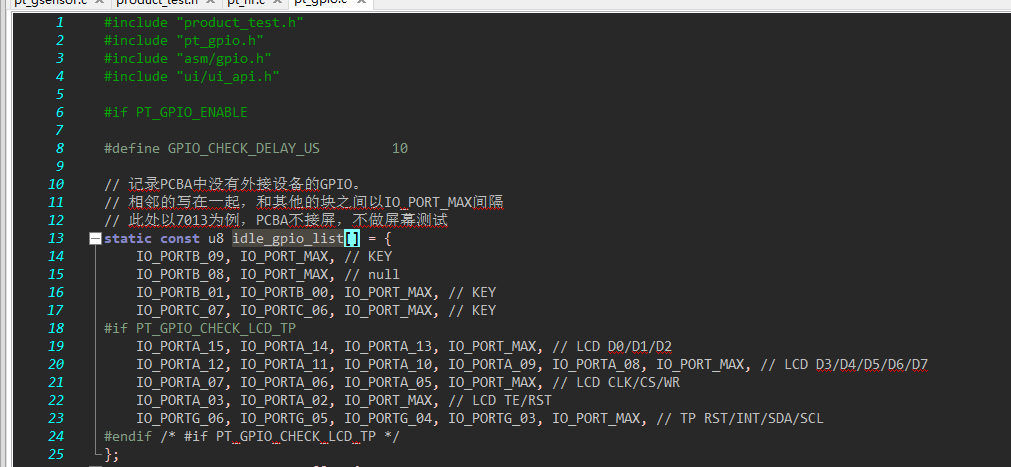

配置没有外接设备的GPIO列表，分别输入高低电平并读取电平状态，校验是否通过（*根据项目修改）

1.2.2 Gsensor和Hrsensor的校验分为两部分

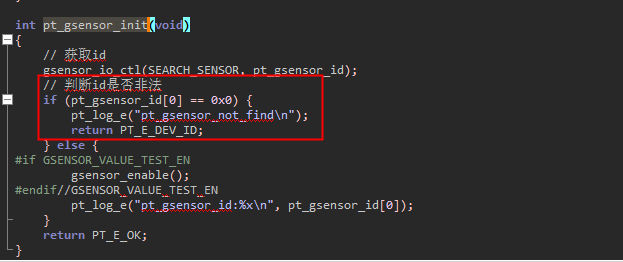

1. id校验，主要校验sensor焊接是否正常，能否check到sensorid

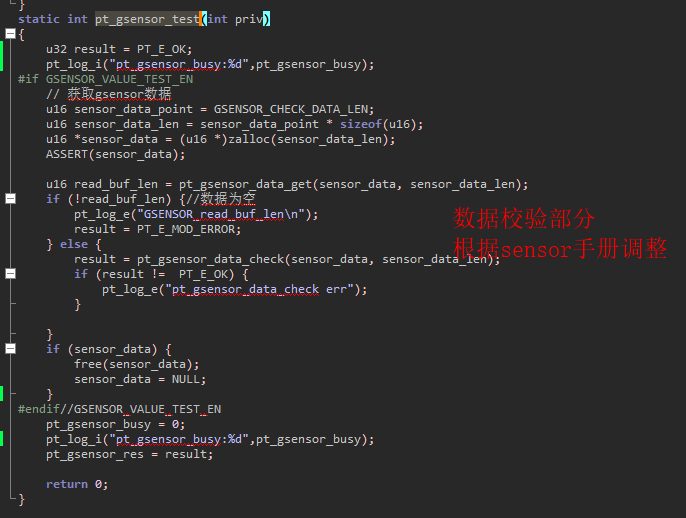

2. 数据校验，需要根据sensor datasheet or 产测手册进行配置（*根据项目修改）

1.2.3 motor test

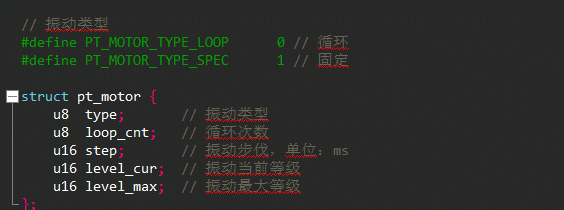

配置震动类型（固定震动或循环震动）、次数、步伐、等级等参数，由人工判断震动情况（*根据项目修改）

1.2.4 喇叭和麦克风

通过功放输出，mic采集，比对频谱的方式校验（一般不需要修改）


1.3 类型拓展

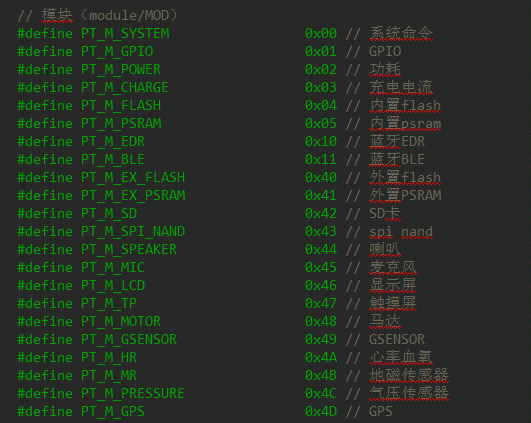

目前支持的模块如图所示，可根据项目拓展
主要包括几个部分

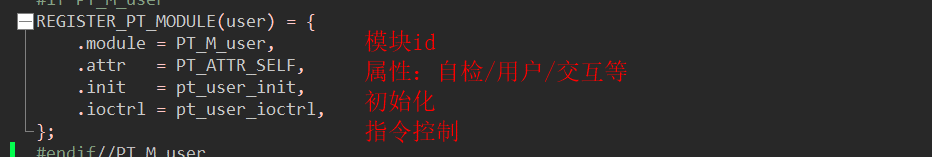

1. 注册模块

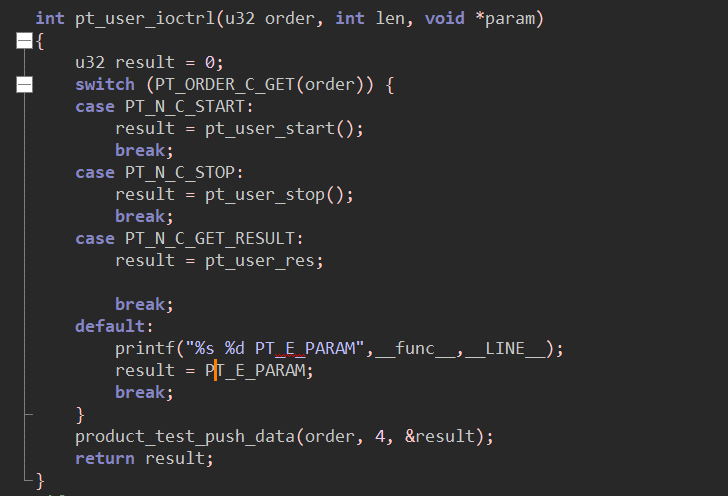

2. 根据配置模块初始化、开始、结束、和测试内容，并放回相应的结果 注意拓展模块io_ctrl只有开始、结束、查询结果3种指令


1.4 错误码说明

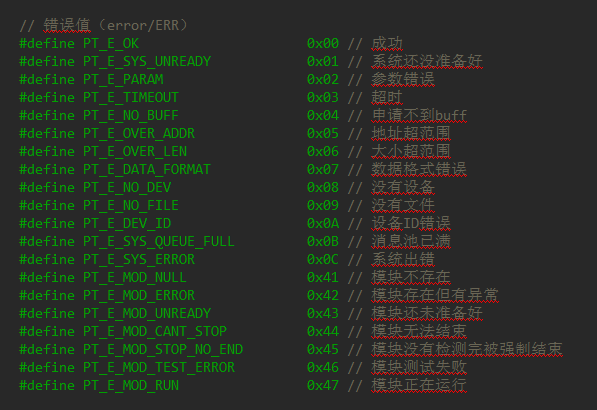

模块测试后会返回pass or error 错误码如下



二、上位机部分

2.1 配置ini文件

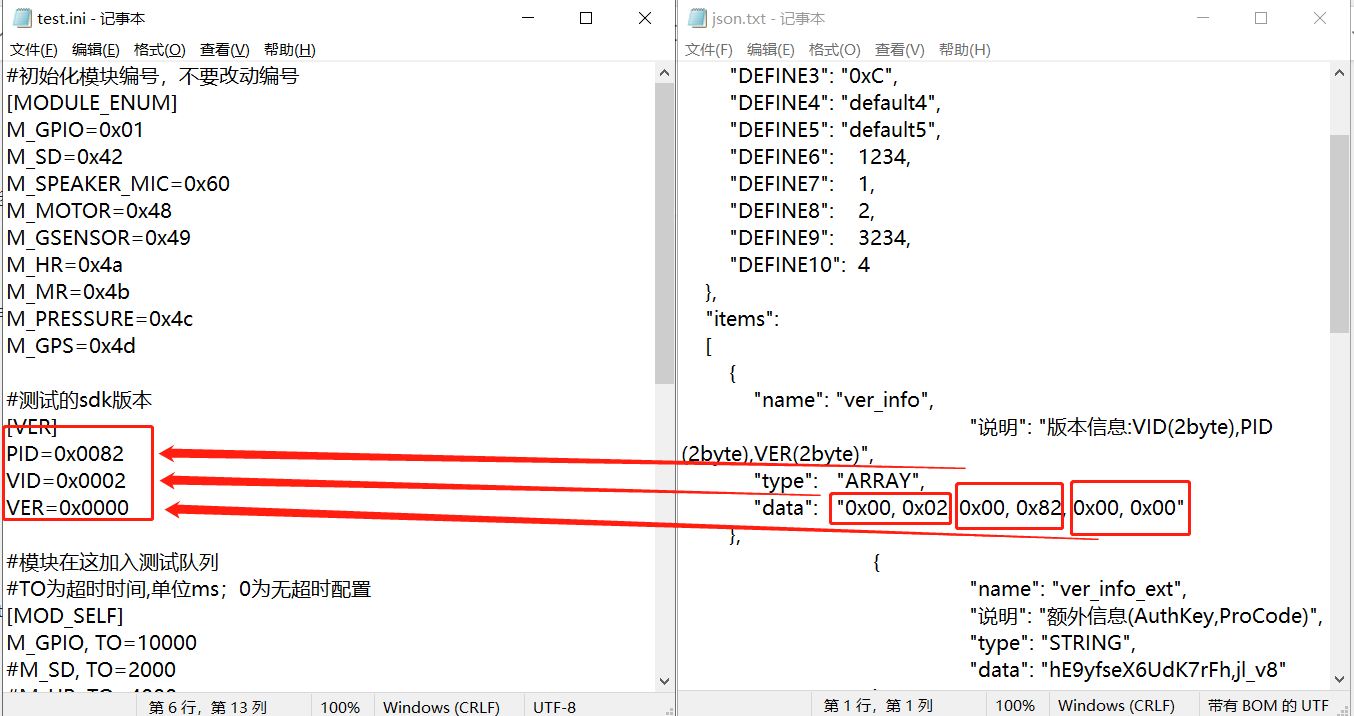

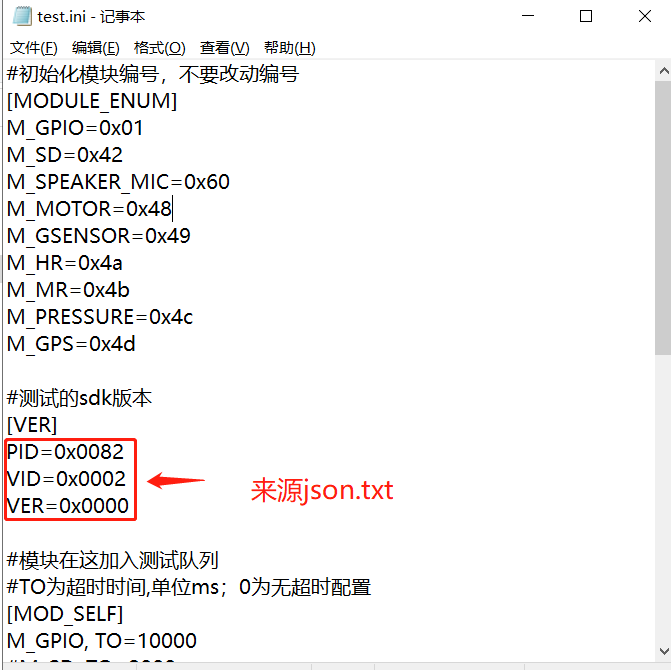

json.txt文件目录：SDK\701n_watch_release_v2.1.1\code\sdk\cpu\br28\tools

2.2 按正常流程部署1to8工具

部署一个FW文件进去1拖8。

三、使用流程

1.配置1to8并打开上位机，见《手表产测工具.docx》
2.连接待测设备，给设备供电开机，自动进入测试模式
3.测试结束后，上位机呈现测试结果，绿色为通过项，红色为模块异常项，并附带有错误码。根据错误码表查找对应模块，确认问题点。
