Spi nand flash开发烧录注意事项

📎 原始文档：https://www.kdocs.cn/l/cbYao3m1m8pO Spi nand flash开发烧录注意事项
Spi nand flash开发烧录时与nor flash有比较大的区别，需要特别注意以下几点问题。

一、硬件部分：

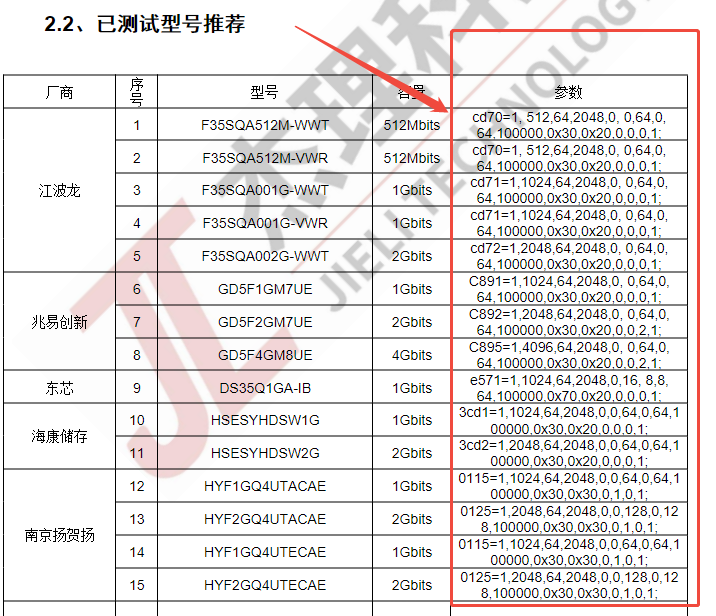

  1. 检查flash型号：排查是不是认证列表里面认证过的spi nand flash型号，不是列表里面的目前暂不支持使用。 外挂flash推荐认证列表（后台不定期更新）： HYPERLINK "https://www.kdocs.cn/l/cauxW3Dgnn69" https://www.kdocs.cn/l/cauxW3Dgnn69

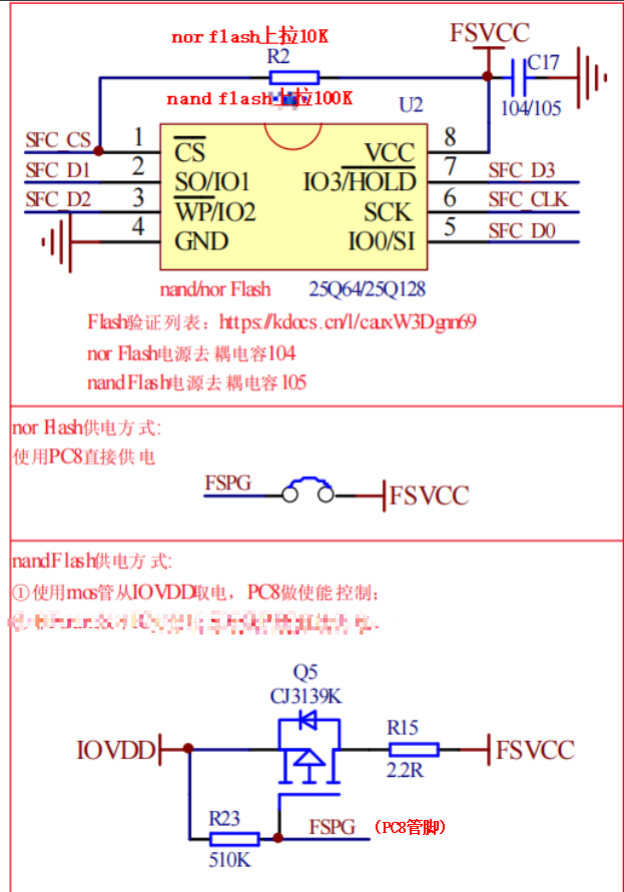

  2. 检查硬件环境:排查是不是跟推荐最新原理图设计一样的？nand flash不能跟NOR FLASH直接替换，供电方式不一样，不能直接PC8供电，需使用mos管从IOVDD取电，PC8做使能控制；另外CS管脚的10K上拉电阻需要改为100K。 image

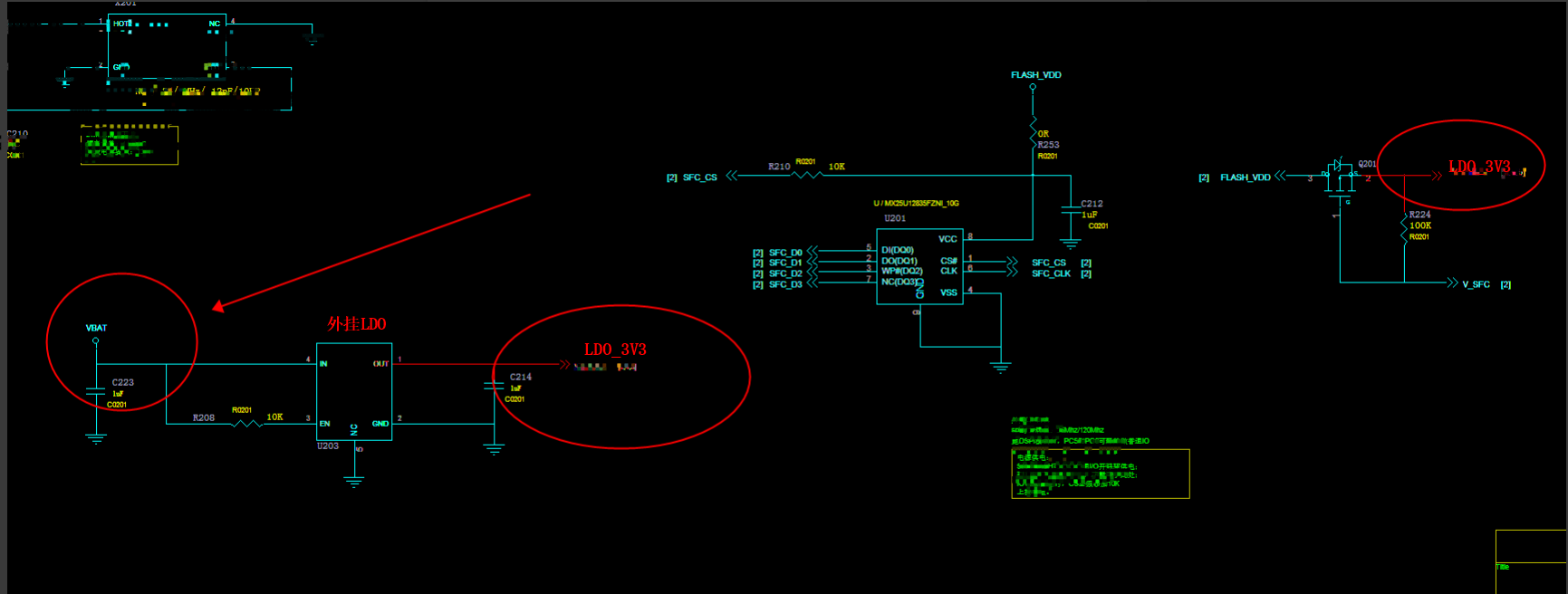

  3. 检查flash供电：如果nand flash供电脚取电自外挂LDO，而不是使用mos管从IOVDD取电，PC8做使能控制的，用主控VPWR脚烧录如果报-121错误，需要改用主控VBAT脚烧录。 image

  4. 软件部分： （1）isd_config_rule.c增加对应型号外挂spi nand flash的参数：

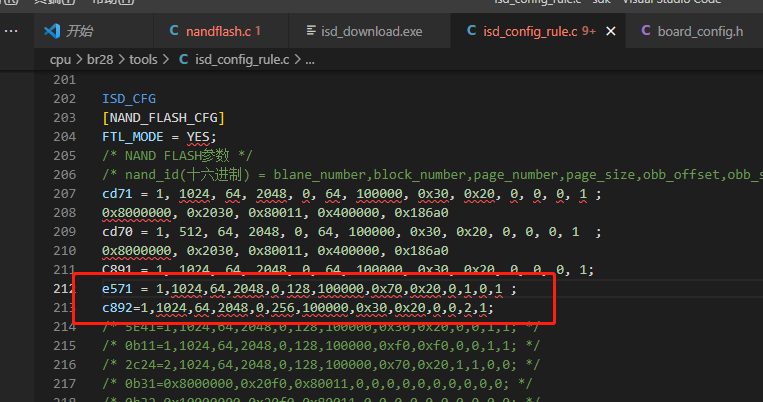

    例如：e571=1,1024,64,2048,0,128,100000,0x70,0x20,0,1,0,1;
    c892=1,1024,64,2048,0,256,100000,0x30,0x20,0,0,2,1;


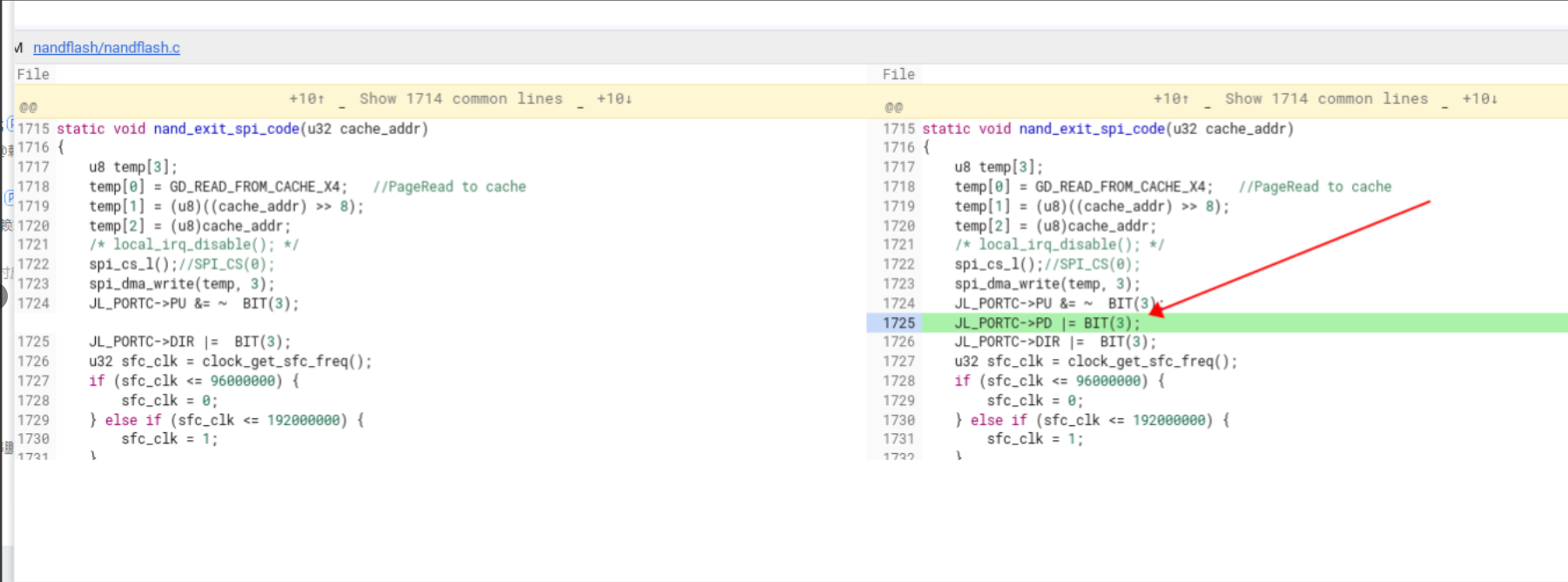

（2）SDK2.2.1版本替换br28loader.bin等相关文件和增加一个截图修改：
spi nand flash烧录SDK2.2.1版本程序需要更新的文件包： HYPERLINK "https://kdocs.cn/l/cpQLujqehsh8" https://kdocs.cn/l/cpQLujqehsh8

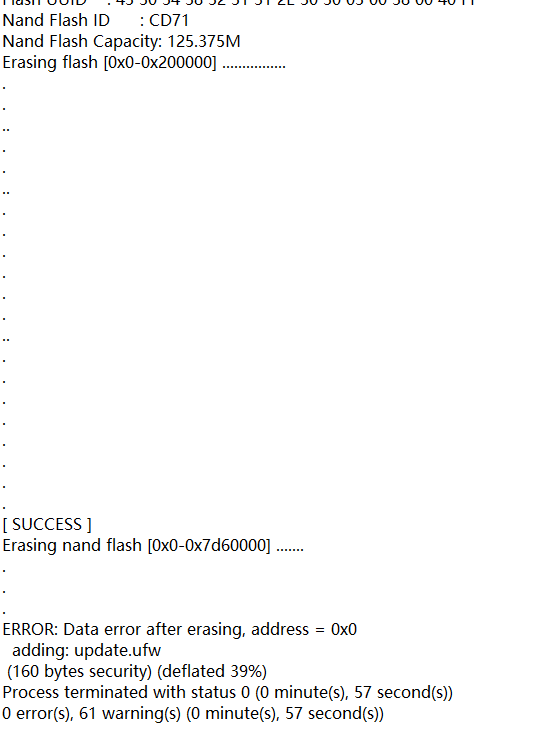

（3）如果编译下载的时候报Data error aftar erasing,address=****错误；可能是批处理加了全擦除；可以尝试把批处理把-format all去掉试试。

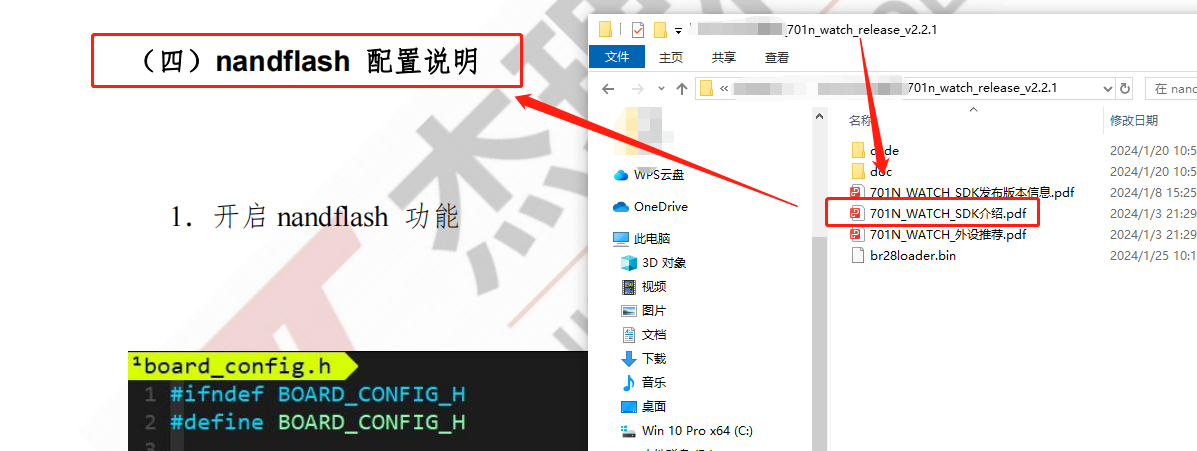

（4）根据701N_WATCH_SDK（SDK2.2.1及以上版本）介绍里面的“nandflash配置说明”检查配置好相关软件配置。

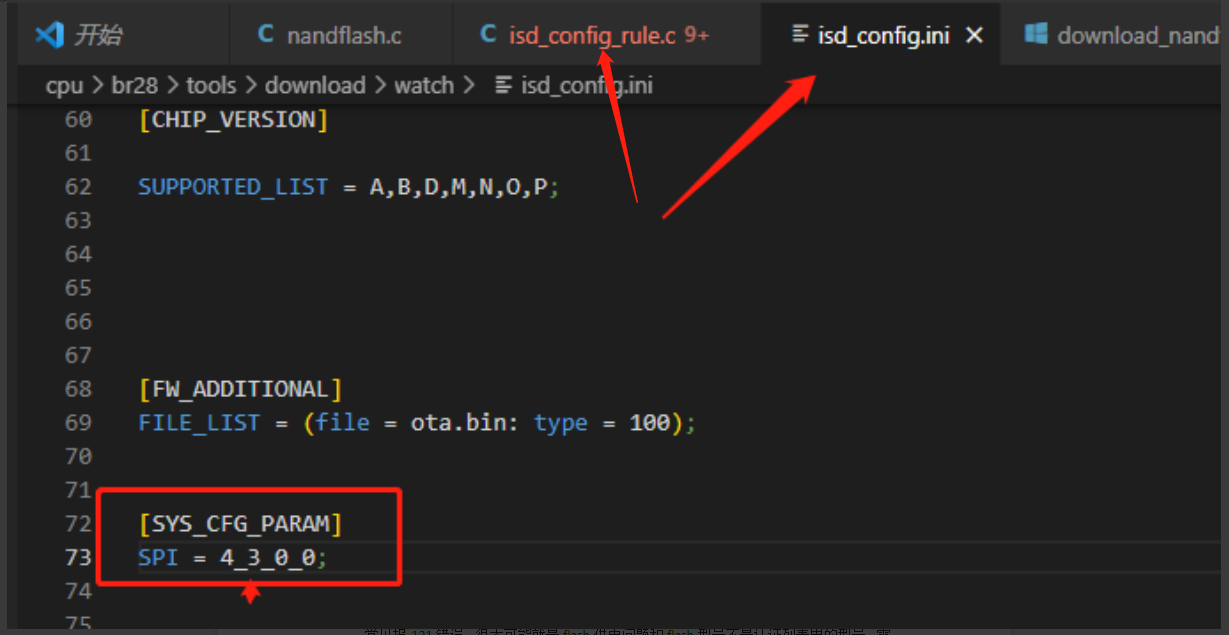

（5）检查编译完后这组参数第二位是不是3，编译后要保持为3.

（6）目前spi nand flash只支持带psram版本的芯片，例如芯片命名为JL7012A6S等名字后缀有“S或者T”的芯片；不带psram版本的芯片暂不支持spi nand flash。

三、备注：

  1. 强制升级工具烧录时报-121错误？ 常见报-121错误，很大可能就是flash供电问题和flash型号不是认证列表里的型号，需要重点排查一下焊接有没有焊好？重新焊接一下芯片；是否没有MOS管控制，PC8直接给nand flash直接供电了？还有flash型号是否为验证列表里面验证过的型号。
