一、编写目的

本文档目的在于协助用户在使用第三方ui框架的情况下接入杰理2D加速模块，目前杰理IMB硬件加速支持，包括加速外挂FLASH资源合成包括图片、透明度、多国语言图片、字库文字等，下文将以LVGL 8.3.6版本的第三方开源框架接入硬件加速、使用流程以及简单的显示实验来进行讲解，用户可以基于显示实验的代码进行二次封装。

LVGL官方文档：
https://lvgl.io/
Welcome to the documentation of LVGL! — LVGL documentation
LVGL官方推荐模拟器：
https://squareline.io/
SDK 2D加速文档路径:701n_watch_release_v2.1.1\doc\固件资料\UI

二、LVGL代码移植

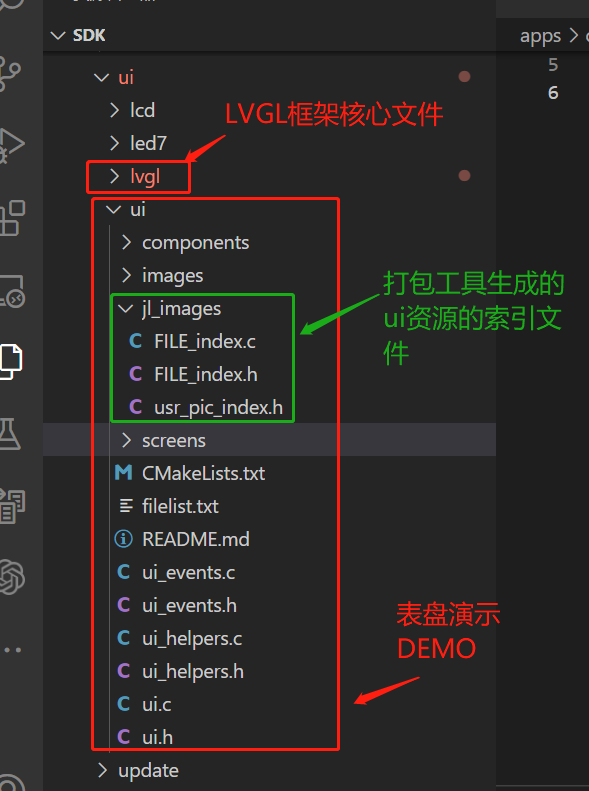

移植lvgl核心代码路径.\lvgl_sdk\code\sdk\apps\common\ui

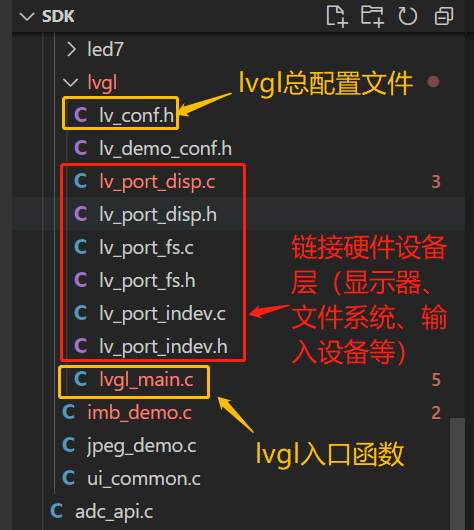

链接硬件层以及系统（屏幕、输入设备、文件系统）路径.\lvgl_sdk\code\sdk\cpu\br28\ui_driver\lvgl

lvgl：lvgl所有代码
ui：示例演示
port：链接硬件层（屏幕、输入设备、文件系统）
lv_conf：配置（系统时间、内存管理映射等）

低功耗和亮灭屏处理。原生LVGL任务服务函数是一直在一个while(1)循环跑，它会导致cpu无法进入低功耗，以及任务在cpu的占用率过大的问题。为解决此问题，需加入了些许处理，即增加消息挂起机制，在休眠状态时通过os_taskq_pend（挂起等消息）释放cpu进低功耗，通过os_taskq_accept（接收消息不挂起）以及os_time_dly（延时是挂起状态）允许时释放一些时间给其它任务避免占用率过高等。通过lcd_sleep_ctrl()接口控制屏幕亮灭，亮屏时接口会自动提升cpu主频至最大值，灭屏状态会降频，并允许cpu进低功耗，具体详见穿戴手表JL701N-入门到进阶开发指导.otl”4.1 低功耗节点”。

//lvgl原生
    while (1) {
        lv_task_handler()
    }

//增加低功耗和亮灭屏处理
  static int last_time = 0;
    int time_till_next = 0; //  距离下一次执行时间，此时间与待机低功耗相关
    while (1) {
        /* 挂起并接收消息 */
        if(lcd_sleep_status()){//休眠后一直pend
            timer_stop();
            ret  = os_taskq_pend(NULL, msg, ARRAY_SIZE(msg));
            timer_start();
            lv_obj_invalidate(lv_scr_act());//触发全屏重绘
        }else{
            ret  = os_taskq_accept(ARRAY_SIZE(msg), msg);
        }

        /* 处理进出休眠的消息 */
        if (ret == OS_TASKQ) {
            if(msg[0] == UI_MSG_HIDE){
                lcd_sleep_ctrl(1);
            } else if(msg[0] == UI_MSG_SHOW){
                lcd_sleep_ctrl(0);
            }
        }

        /* 运行LVGL和休眠处理 */
        if(lcd_sleep_status())continue;
        time_till_next = lv_task_handler(); //LVGL服务函数，返回下一次执行时间
        time_till_next?os_time_dly(time_till_next/10):wdt_clear();
    }

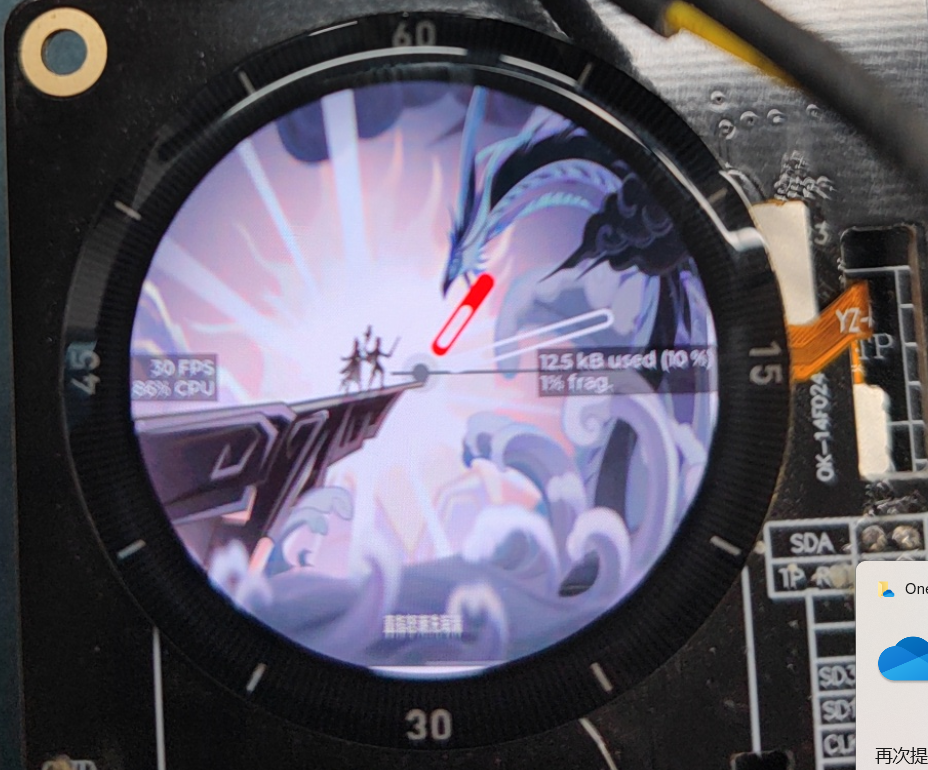

移植到这一步，现在基本可以跑起来显示

三、IMB 2D加速使用

外挂资源打包管理

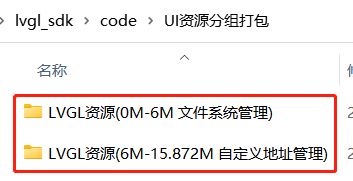

UI资源分组（文件系统+自定义地址管理2个DEMO,支持一键生成bin文件以及资源代码）

资源打包工具,使用具体参考code/UI资源分组打包/外挂flash IMB资源使用说明.txt · lazyfool/lvgl_sdk - 码云 - 开源中国 (gitee.com) 其中文件系统区分A盘\B盘\P盘资源,通过python脚本一键生成和拷贝

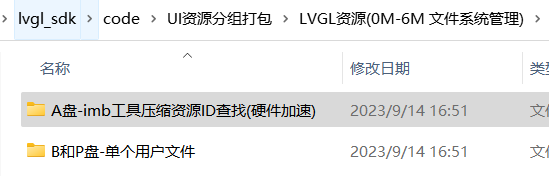

外挂资源文件系统访问

A盘:使用IMB压缩工具压缩资源通过ID去访问(速度最快58FPS)

//  FS文件系统读取,454*454 ARGB8565测试
#include "ui/ui/jl_images/usr_pic_index.h"
#define A_SMARTWEAR_UI_BIRD_1     "123"
lv_obj_t *img_obj = lv_img_create(lv_scr_act());

lv_img_set_src(img_obj, "A:"A_SMARTWEAR_UI_BIRD_1);//58hz
lv_img_set_src(img_obj, "A:123");//58hz

B盘:支持原生非压缩.bin图片和.jpg文件硬件加速,bin文件指的是lvgl官方Online image converter - BMP, JPG or PNG to C array or binary | LVGL所生成的文件,注意原图的宽度4字节对齐,即RGB565原图宽度需要2字节对齐,ARGB8565宽度需要4字节对齐.

//  FS文件系统读取,454*454 ARGB8565测试
lv_obj_t *img_obj = lv_img_create(lv_scr_act());

lv_img_set_src(img_obj, "B:storage/virfat_flash/C/lvimg/bird_1.bin");//55hz
/* 以及448*448 jpg图 */
lv_img_set_src(img_obj, "B:storage/virfat_flash/C/lvimg/1234.jpg");//53hz

P盘:lvgl原生软件解码（可以用来对比2Dimb的效率）

//  FS文件系统读取,454*454 ARGB8565测试
lv_obj_t *img_obj = lv_img_create(lv_scr_act());

lv_img_set_src(img_obj, "P:storage/virfat_flash/C/lvimg/bird_1.bin");//15hz

补充:lvgl软件解码gif也可以支持,但需要申请原图4长宽的RAM

外挂资源自定义地址访问具体打包工具说明参考:
code/UI资源分组打包/LVGL资源(6M-15.872M 自定义地址管理)/readme.txt · lazyfool/lvgl_sdk - 码云 - 开源中国 (gitee.com)

    //自定义,454*454 ARGB8565测试
    lv_img_dsc_t img_dst;
    open_fd("usr_nor");
    #include "ui/ui/jl_images/FILE_index.h"
    #define RES_BASE_ADDR   0x600000   //自定义区起始地址
    // lv_open_res(get_res_fd(), RES_BASE_ADDR, 0, FILE_index[FILE_bird_1], &img_dst); //54hz
    // lv_open_res(get_res_fd(), RES_BASE_ADDR, 0, FILE_index[FILE_ARGB8565_bird_1_dat], &img_dst); //58hzFILE_1199_jpg
    lv_open_res(get_res_fd(), RES_BASE_ADDR, 0, FILE_index[FILE_1234_jpg], &img_dst); //52hz
    lv_obj_t *img_obj = lv_img_create(lv_scr_act());
    lv_img_set_src(img_obj, &img_dst);

可以根据客户需求选择文件系统以及自定义地址的方式

四、IMB 2D加速接入

LVGL绘图器进行第三方GPU加速：

获取初始信息：decoder_info()
布局灰度合成：dma2d_draw_ctx->blend = my_draw_blend// 纯色灰度填充MB 44fps lv 25FPS
压缩图片合成：dma2d_draw_ctx->base_draw.draw_img = lv_draw_jl_dma2d_img;//IMB压缩图片或jpg硬解码
解压图片合成：dma2d_draw_ctx->base_draw.draw_img_decoded = lv_draw_imb_img_decoded;// 对于RAM或连续的FLASH的图片非压缩图片以下是接入流程示例

void lv_draw_jl_dma2d_ctx_init(lv_disp_drv_t * drv, lv_draw_ctx_t * draw_ctx)
{
    lv_draw_sw_init_ctx(drv, draw_ctx);

    lv_draw_sw_ctx_t * dma2d_draw_ctx = (lv_draw_sw_ctx_t *)draw_ctx;

    dma2d_draw_ctx->blend = my_draw_blend;//lv_draw_jl_dma2d_blend; //  纯色灰度填充，预先IMB合成, 其中纯色0透明度好像没啥优化效果,392*392矩形带A优化效果：IMB 44fps  lv 25FPS
    // dma2d_draw_ctx->base_draw.draw_img_decoded = lv_draw_jl_dma2d_img_decoded;//BUF图片合成
    dma2d_draw_ctx->base_draw.draw_img = lv_draw_jl_dma2d_img;//    杰理压缩图片或jpg硬解码 直接接管合成
    // // Note: currently it does not make sense use lv_gpu_jl_dma2d_wait_cb() since waiting starts right after the dma2d transfer
    // //dma2d_draw_ctx->base_draw.wait_for_finish = lv_gpu_jl_dma2d_wait_cb;
    // dma2d_draw_ctx->base_draw.buffer_copy = lv_draw_jl_dma2d_buffer_copy;

    dma2d_draw_ctx->base_draw.draw_img_decoded = lv_draw_imb_img_decoded;// 对于RAM或连续的FLASH的图片可以直接预先IMB合成
}

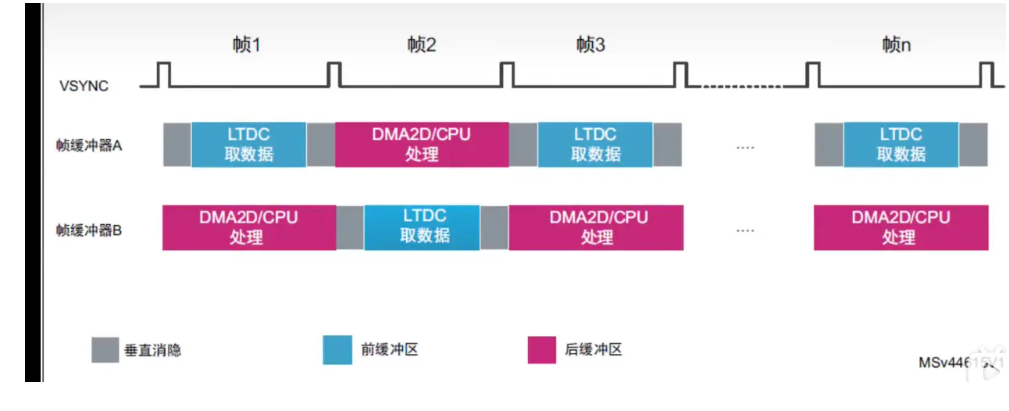

LVGL RAM分块合成原理这个双缓冲不是LVGL显存方式里的那个双缓冲，是人为的在SDRAM里开辟另一块缓存空间，然后进行乒乓操作。LTDC显示完第一块缓存空间后，进入中断，中断里将LTDC源地址指向第二块缓存空间。
同时开启DMA2D，将LVGL刷屏数据刷入缓存空间。即LTDC在刷新第一块缓存空间时，DMA2D往第二块缓存空间快速刷入数据。LTDC在刷新第二块缓存空间时，DMA2D往第一块缓存空间快速刷入数据，如此往复。如下图所示：

作者：重回桃花源 https://www.bilibili.com/read/cv17959100/ 出处：bilibili

合成BUF分配

小屏用整屏一个RAM
大屏用双SRAM+PSRAM, 先RAM合成再DMA到PSRAM
使用PSRAM整帧合成(不建议)：cpu合成会比较慢,大概十几帧


#if 0   //  单个整BUF(适用屏幕比较小的情况，如240*240)
        *buf1 = malloc(info.width*info.height*2);
        *buf2 = NULL;
        *lenp = info.width*info.height*2;
#elif 1 //  2个小BUFFER（屏幕比较大）
    if (__this->lcd->buffer_malloc) {
        __this->lcd->buffer_malloc(&buf, &len);
    }
    *buf2 = lcd_buffer_init(0, buf, len / info.buf_num, info.buf_num);
    *buf1 = buf;
    *lenp = len;
#else   //PSRAM整帧
    len = info.height*info.width*2;
    *lenp = len*2;
    *buf2 = malloc_psram(len);
    *buf1 = malloc_psram(len);
    psram_flush_invaild_cache(*buf2, len);
    psram_flush_invaild_cache(*buf1, len);
#endif

IMD推屏宽需要4字节对齐,rgb565是2像素,因此需要修改rounder_cb解决局部刷新出现45度倾斜的现象

void rounder_cb(lv_disp_drv_t *disp_drv, lv_area_t *area) {
    area->x1 = (area->x1 / 2) * 2; // Round down x1 to the nearest multiple of 2
    area->x2 = (area->x2 / 2) * 2 + 1; // Round down x2 to the nearest multiple of 2
}
lv_disp_get_default()->driver->render_start_cb = render_start_cb;

为消除切线,可以开启TE, 屏幕产生切线原理以及消除:https://www.bilibili.com/read/cv18740493

    // 用户动态控制是否等TE信号，
    // 开PSRAM下，等TE完全消除切线，不等TE偶尔有轻微切线。
    // 不开PSRAM下，分屏刷要看绘图复杂度,等TE可能消除切线，不等TE切线比较明显
    // 等TE的帧率 = TE频率/2，帧率是固定的，如屏幕的TE是44Hz，那么实际刷新是22Hz
    // 不等TE的帧率 = 极限刷屏的帧率
    extern volatile u8 usr_wait_te;
    usr_wait_te = 0;

字库

240*296显示400个中文文字

flash->fread/memcpy->ram->显示8fps
flash->LRU(最近最少使用内存淘汰算法)->显示16fps（耗时在哈希值运算以及查找上，一秒要算20*400 = 8000次）
flash->cpu->显示0x4000000 + flash_phy_addr(读取保证4字节对齐即可，规避同时写flash) 25fps

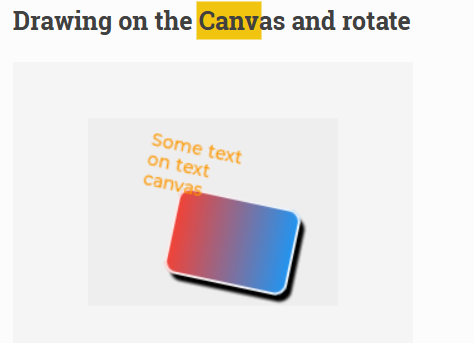

以L1格式缓存到cans画布（板块文字）454*454/8 = 26K（Byte）

存在问题

由于lvgl接不上imb的任务链，lvgl本身有自己的任务链管理，导致imb任务启动关闭频繁，耗时在初始化上，多张小图运算反而优势不大。（小图走软，大图走硬）
大屏用过RAM+PSRAM切线可以消除但帧率提不上来。

下一步改进

1.PSRAM整帧合成的优化，每一个软件合成分块RAM DMA 到PSRAM，增加imb全局任务链管理
2.整屏缩放
3.引入imb字库加速

移植工程链接：lvgl_sdk: lvgl_sdk，适用于杰理平台 (gitee.com)
建议git命令行下载,zip可能存在编码问题
使用vscode编译
